4-27
Al volante
Quadro strumenti e display

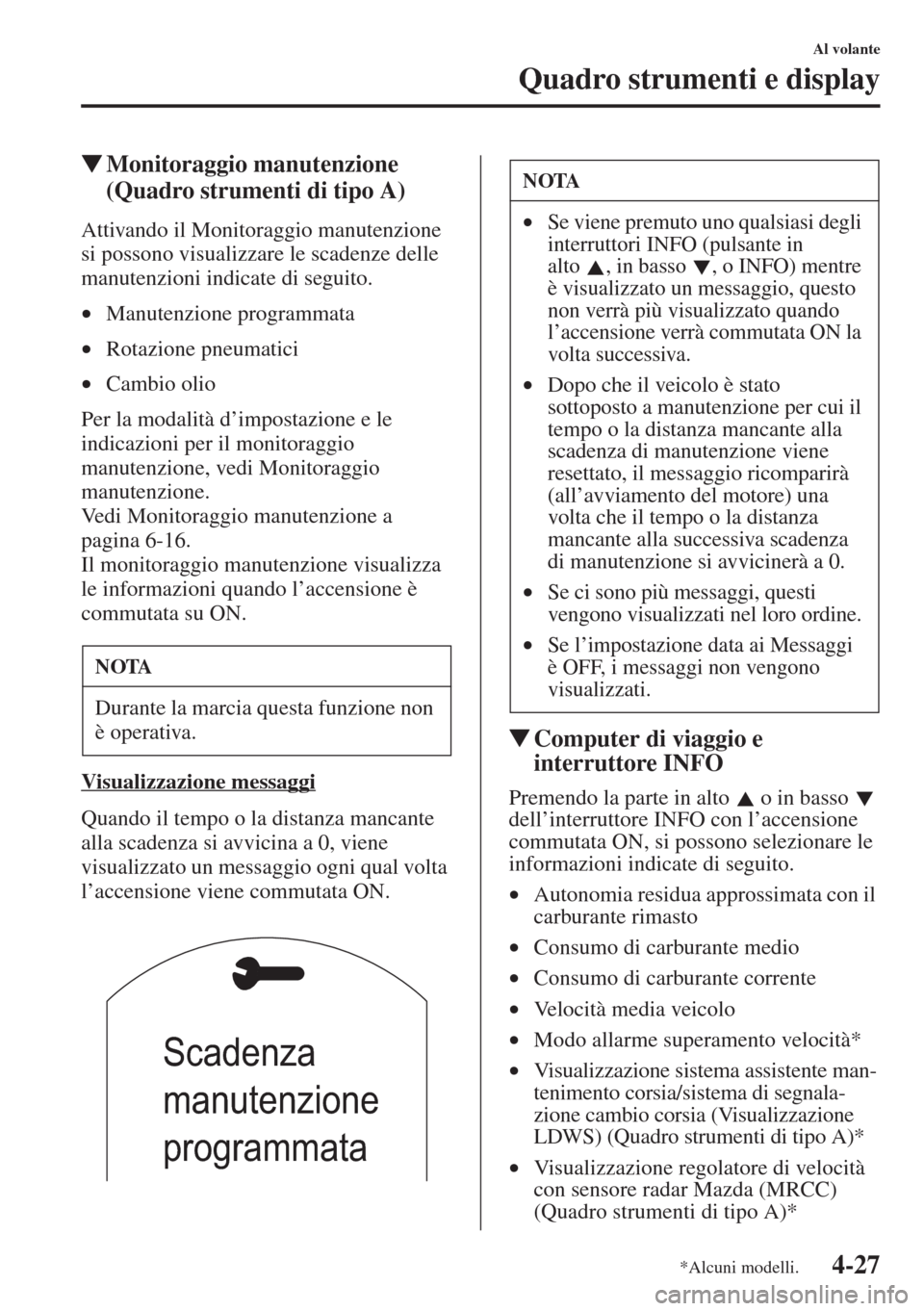

WMonitoraggio manutenzione
(Quadro strumenti di tipo A)
Attivando il Monitoraggio manutenzione
si possono visualizzare le scadenze delle
manutenzioni indicate di seguito.
•Manutenzione programmata
•Rotazione pneumatici
•Cambio olio
Per la modalità d’impostazione e le
indicazioni per il monitoraggio
manutenzione, vedi Monitoraggio
manutenzione.
Vedi Monitoraggio manutenzione a
pagina 6-16.
Il monitoraggio manutenzione visualizza
le informazioni quando l’accensione è
commutata su ON.
Visualizzazione messaggi
Quando il tempo o la distanza mancante
alla scadenza si avvicina a 0, viene
visualizzato un messaggio ogni qual volta
l’accensione viene commutata ON.
WComputer di viaggio e
interruttore INFO
Premendo la parte in alto o in basso
dell’interruttore INFO con l’accensione
commutata ON, si possono selezionare le
informazioni indicate di seguito.
•Autonomia residua approssimata con il
carburante rimasto
•Consumo di carburante medio
•Consumo di carburante corrente
•Velocità media veicolo
•Modo allarme superamento velocità*
•Visualizzazione sistema assistente man-
tenimento corsia/sistema di segnala-
zione cambio corsia (Visualizzazione
LDWS) (Quadro strumenti di tipo A)*
•Visualizzazione regolatore di velocità
con sensore radar Mazda (MRCC)
(Quadro strumenti di tipo A)*
NOTA
Durante la marcia questa funzione non
è operativa.
Scadenza
manutenzione
programmata
NOTA
•Se viene premuto uno qualsiasi degli
interruttori INFO (pulsante in
alto , in basso , o INFO) mentre
è visualizzato un messaggio, questo
non verrà più visualizzato quando
l’accensione verrà commutata ON la
volta successiva.
•Dopo che il veicolo è stato
sottoposto a manutenzione per cui il
tempo o la distanza mancante alla
scadenza di manutenzione viene
resettato, il messaggio ricomparirà
(all’avviamento del motore) una
volta che il tempo o la distanza
mancante alla successiva scadenza
di manutenzione si avvicinerà a 0.
•Se ci sono più messaggi, questi
vengono visualizzati nel loro ordine.
•Se l’impostazione data ai Messaggi
è OFF, i messaggi non vengono
visualizzati.
*Alcuni modelli.

4-28
Al volante
Quadro strumenti e display

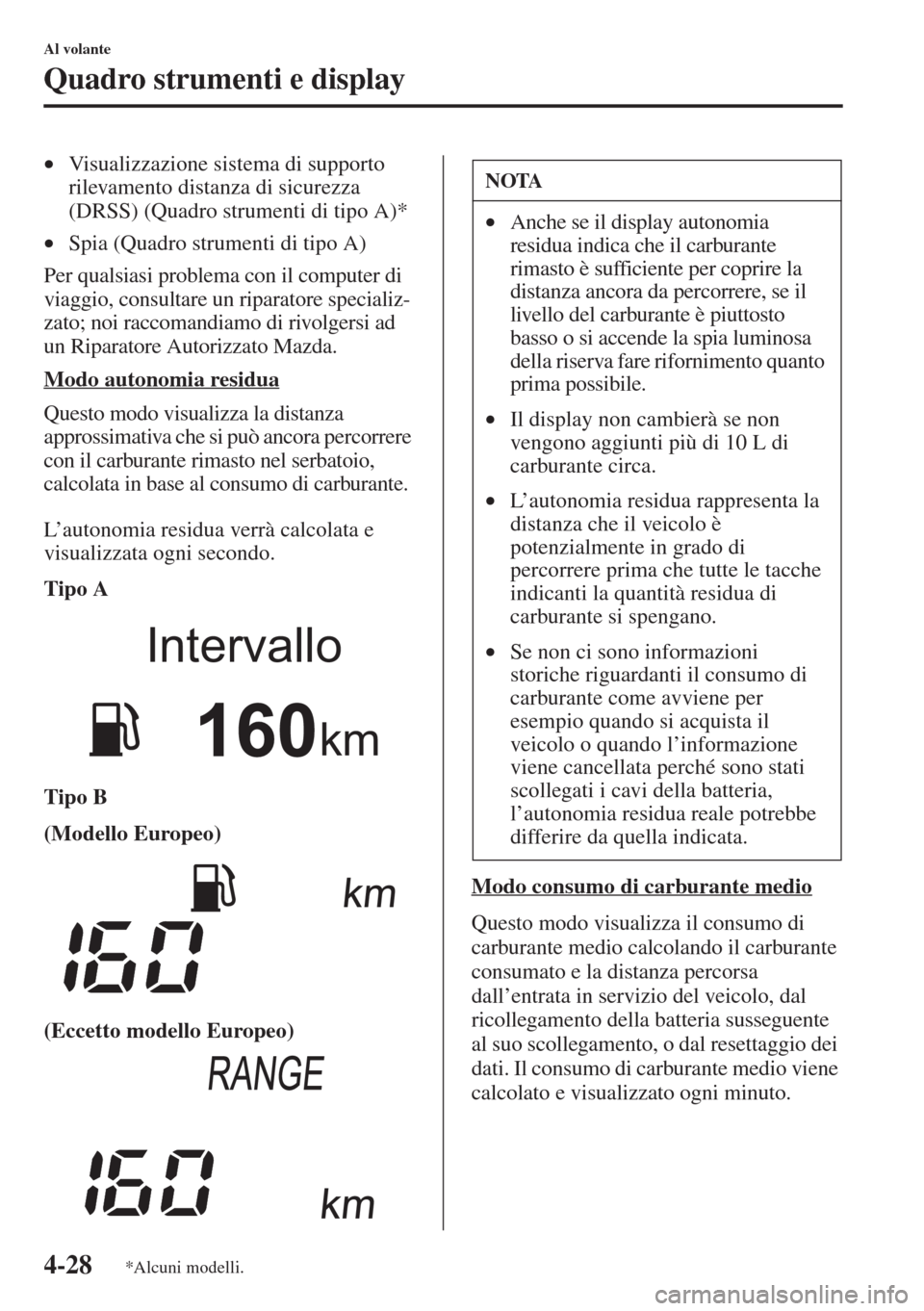

•Visualizzazione sistema di supporto
rilevamento distanza di sicurezza
(DRSS) (Quadro strumenti di tipo A)*
•Spia (Quadro strumenti di tipo A)
Per qualsiasi problema con il computer di
viaggio, consultare un riparatore specializ-
zato; noi raccomandiamo di rivolgersi ad
un Riparatore Autorizzato Mazda.
Modo autonomia residua
Questo modo visualizza la distanza
approssimativa che si può ancora percorrere
con il carburante rimasto nel serbatoio,
calcolata in base al consumo di carburante.
L’autonomia residua verrà calcolata e
visualizzata ogni secondo.
Tipo A
Tipo B
(Modello Europeo)
(Eccetto modello Europeo)Modo consumo di carburante medio
Questo modo visualizza il consumo di
carburante medio calcolando il carburante
consumato e la distanza percorsa
dall’entrata in servizio del veicolo, dal
ricollegamento della batteria susseguente
al suo scollegamento, o dal resettaggio dei
dati. Il consumo di carburante medio viene
calcolato e visualizzato ogni minuto.
Intervallo
km
NOTA
•Anche se il display autonomia
residua indica che il carburante
rimasto è sufficiente per coprire la
distanza ancora da percorrere, se il
livello del carburante è piuttosto
basso o si accende la spia luminosa
della riserva fare rifornimento quanto
prima possibile.
•Il display non cambierà se non
vengono aggiunti più di 10 L di
carburante circa.
•L’autonomia residua rappresenta la
distanza che il veicolo è
potenzialmente in grado di
percorrere prima che tutte le tacche
indicanti la quantità residua di
carburante si spengano.
•Se non ci sono informazioni
storiche riguardanti il consumo di
carburante come avviene per
esempio quando si acquista il
veicolo o quando l’informazione
viene cancellata perché sono stati
scollegati i cavi della batteria,
l’autonomia residua reale potrebbe
differire da quella indicata.
*Alcuni modelli.

4-29
Al volante
Quadro strumenti e display
Tipo A
Tipo B
(Modello Europeo)
(Eccetto modello Europeo)

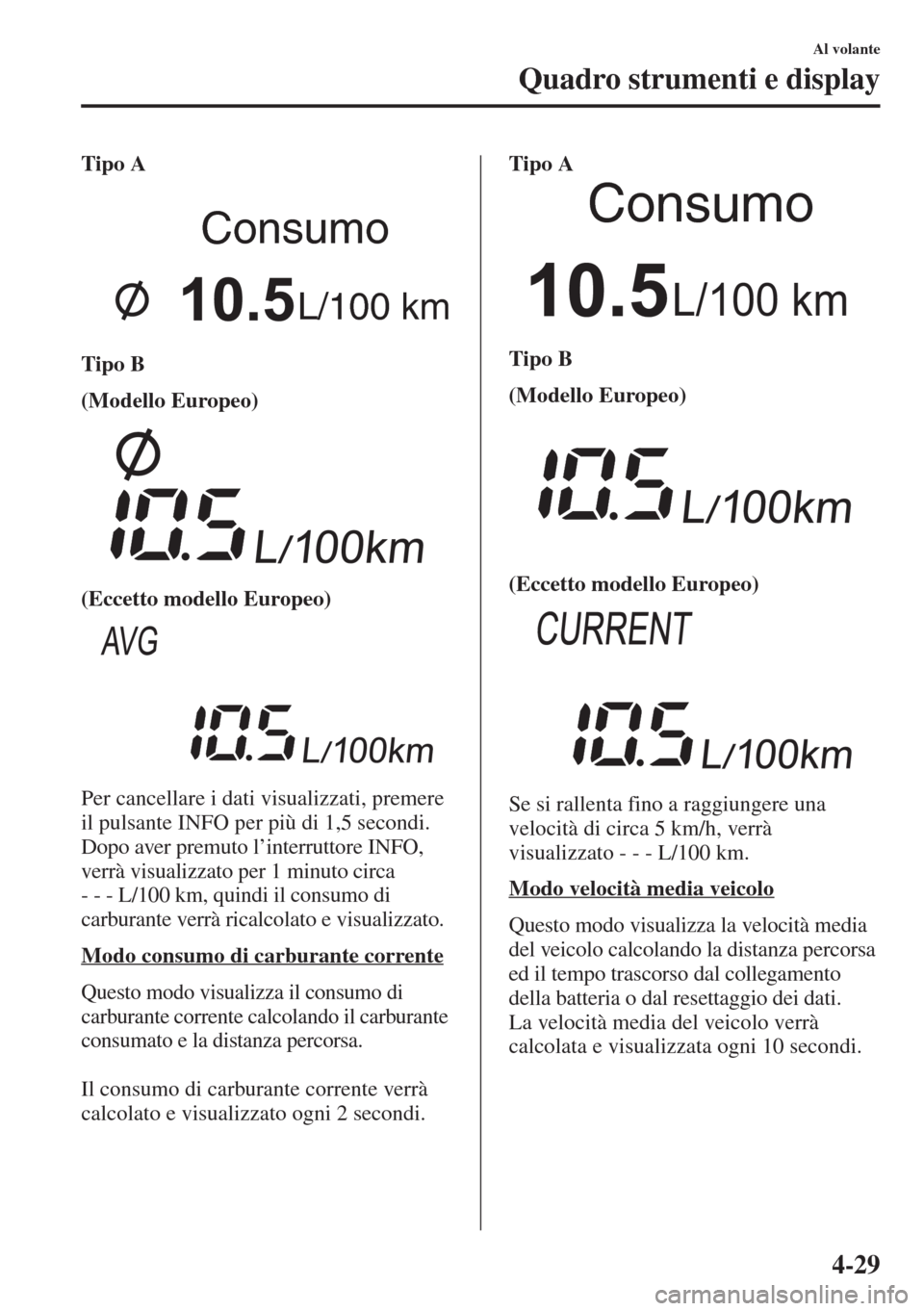

Per cancellare i dati visualizzati, premere
il pulsante INFO per più di 1,5 secondi.
Dopo aver premuto l’interruttore INFO,
verrà visualizzato per 1 minuto circa
- - - L/100 km, quindi il consumo di
carburante verrà ricalcolato e visualizzato.
Modo consumo di carburante corrente
Questo modo visualizza il consumo di
carburante corrente calcolando il carburante
consumato e la distanza percorsa.
Il consumo di carburante corrente verrà
calcolato e visualizzato ogni 2 secondi.Tipo A
Tipo B
(Modello Europeo)
(Eccetto modello Europeo)
Se si rallenta fino a raggiungere una
velocità di circa 5 km/h, verrà
visualizzato - - - L/100 km.
Modo velocità media veicolo
Questo modo visualizza la velocità media
del veicolo calcolando la distanza percorsa
ed il tempo trascorso dal collegamento
della batteria o dal resettaggio dei dati.
La velocità media del veicolo verrà
calcolata e visualizzata ogni 10 secondi.
Consumo
L/100 km
Consumo
L/100 km

4-30
Al volante
Quadro strumenti e display
Tipo A
Tipo B
(Modello Europeo)
(Eccetto modello Europeo)

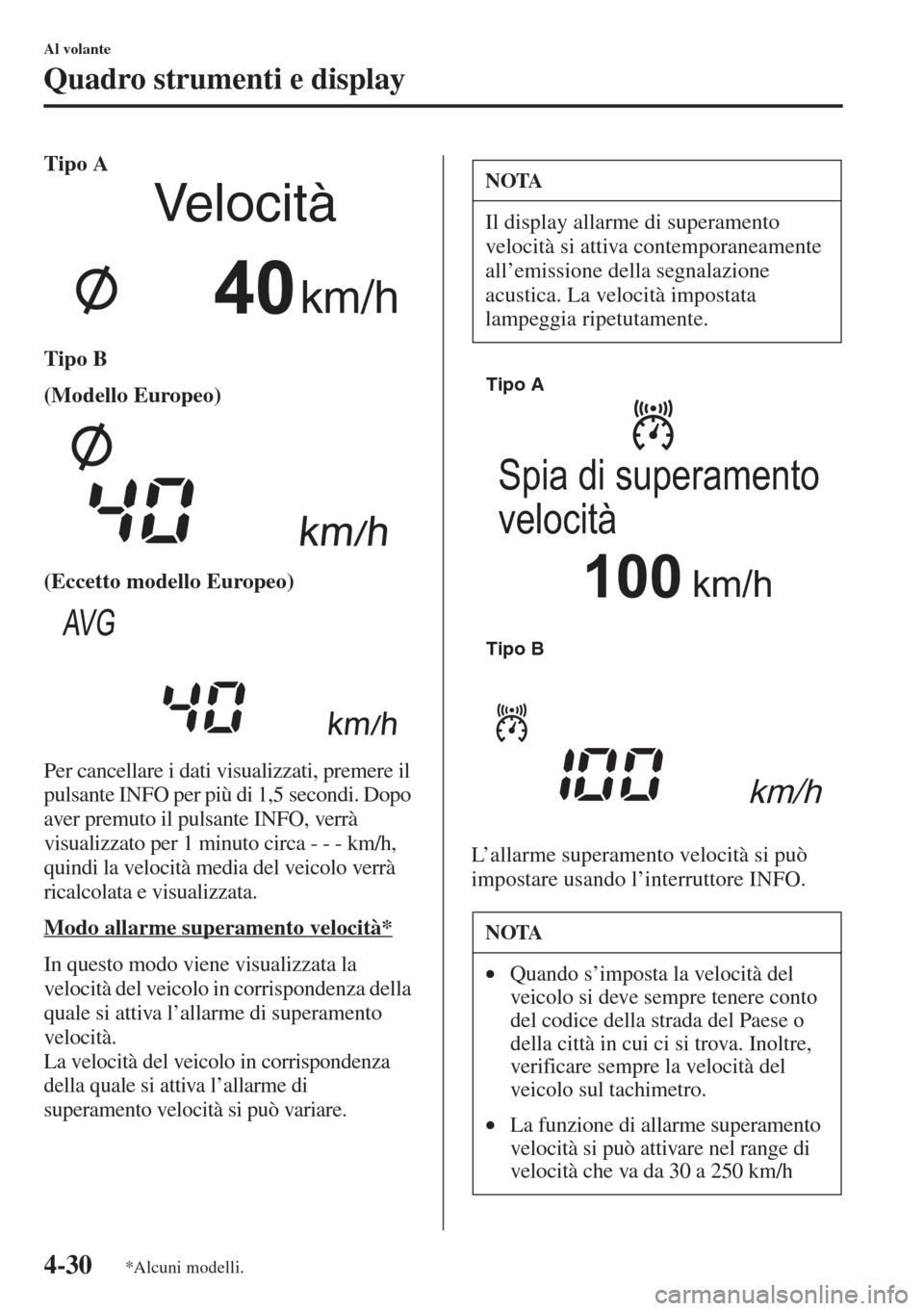

Per cancellare i dati visualizzati, premere il
pulsante INFO per più di 1,5 secondi. Dopo
aver premuto il pulsante INFO, verrà
visualizzato per 1 minuto circa - - - km/h,
quindi la velocità media del veicolo verrà
ricalcolata e visualizzata.
Modo allarme superamento velocità*
In questo modo viene visualizzata la
velocità del veicolo in corrispondenza della
quale si attiva l’allarme di superamento
velocità.
La velocità del veicolo in corrispondenza
della quale si attiva l’allarme di
superamento velocità si può variare.
L’allarme superamento velocità si può
impostare usando l’interruttore INFO.
Velocità
km/h
NOTA
Il display allarme di superamento
velocità si attiva contemporaneamente
all’emissione della segnalazione
acustica. La velocità impostata
lampeggia ripetutamente.
NOTA
•Quando s’imposta la velocità del
veicolo si deve sempre tenere conto
del codice della strada del Paese o
della città in cui ci si trova. Inoltre,
verificare sempre la velocità del
veicolo sul tachimetro.
•La funzione di allarme superamento
velocità si può attivare nel range di
velocità che va da 30 a 250 km/h
km/h
km/h
Spia di superamento
velocità
Tipo A
Tipo B
*Alcuni modelli.

4-31
Al volante
Quadro strumenti e display

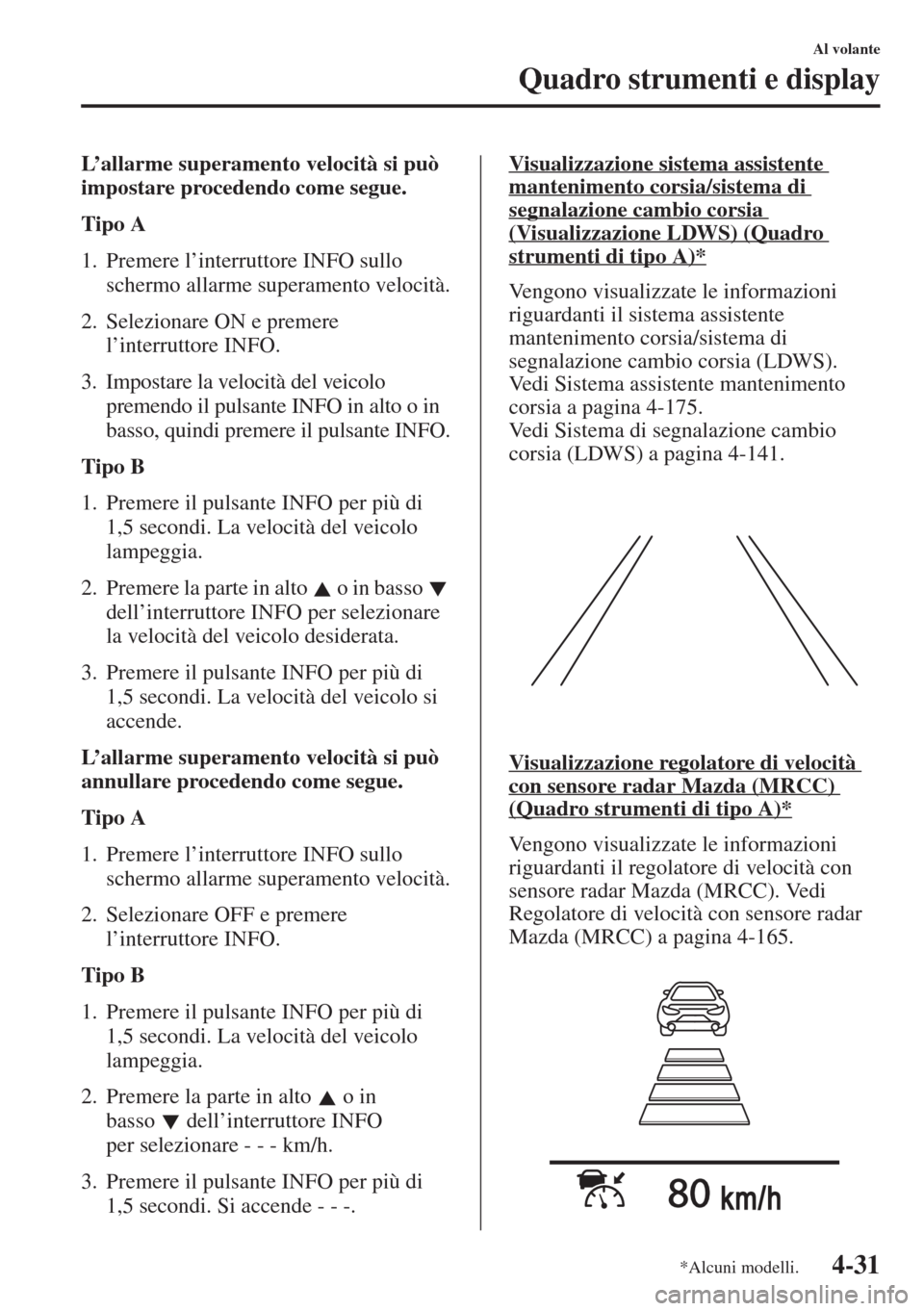

L’allarme superamento velocità si può
impostare procedendo come segue.
Tipo A
1. Premere l’interruttore INFO sullo
schermo allarme superamento velocità.
2. Selezionare ON e premere
l’interruttore INFO.
3. Impostare la velocità del veicolo
premendo il pulsante INFO in alto o in
basso, quindi premere il pulsante INFO.
Tipo B
1. Premere il pulsante INFO per più di
1,5 secondi. La velocità del veicolo
lampeggia.
2. Premere la parte in alto o in basso
dell’interruttore INFO per selezionare
la velocità del veicolo desiderata.
3. Premere il pulsante INFO per più di
1,5 secondi. La velocità del veicolo si
accende.
L’allarme superamento velocità si può
annullare procedendo come segue.
Tipo A
1. Premere l’interruttore INFO sullo
schermo allarme superamento velocità.
2. Selezionare OFF e premere
l’interruttore INFO.
Tipo B
1. Premere il pulsante INFO per più di
1,5 secondi. La velocità del veicolo
lampeggia.
2. Premere la parte in alto o in
basso dell’interruttore INFO
per selezionare - - - km/h.
3. Premere il pulsante INFO per più di
1,5 secondi. Si accende - - -.Visualizzazione sistema assistente
mantenimento corsia/sistema di
segnalazione cambio corsia
(Visualizzazione LDWS) (Quadro
strumenti di tipo A)*
Vengono visualizzate le informazioni
riguardanti il sistema assistente
mantenimento corsia/sistema di
segnalazione cambio corsia (LDWS).
Vedi Sistema assistente mantenimento
corsia a pagina 4-175.
Vedi Sistema di segnalazione cambio
corsia (LDWS) a pagina 4-141.
Visualizzazione regolatore di velocità
con sensore radar Mazda (MRCC)
(Quadro strumenti di tipo A)*
Vengono visualizzate le informazioni
riguardanti il regolatore di velocità con
sensore radar Mazda (MRCC). Vedi
Regolatore di velocità con sensore radar
Mazda (MRCC) a pagina 4-165.
*Alcuni modelli.

4-32
Al volante
Quadro strumenti e display

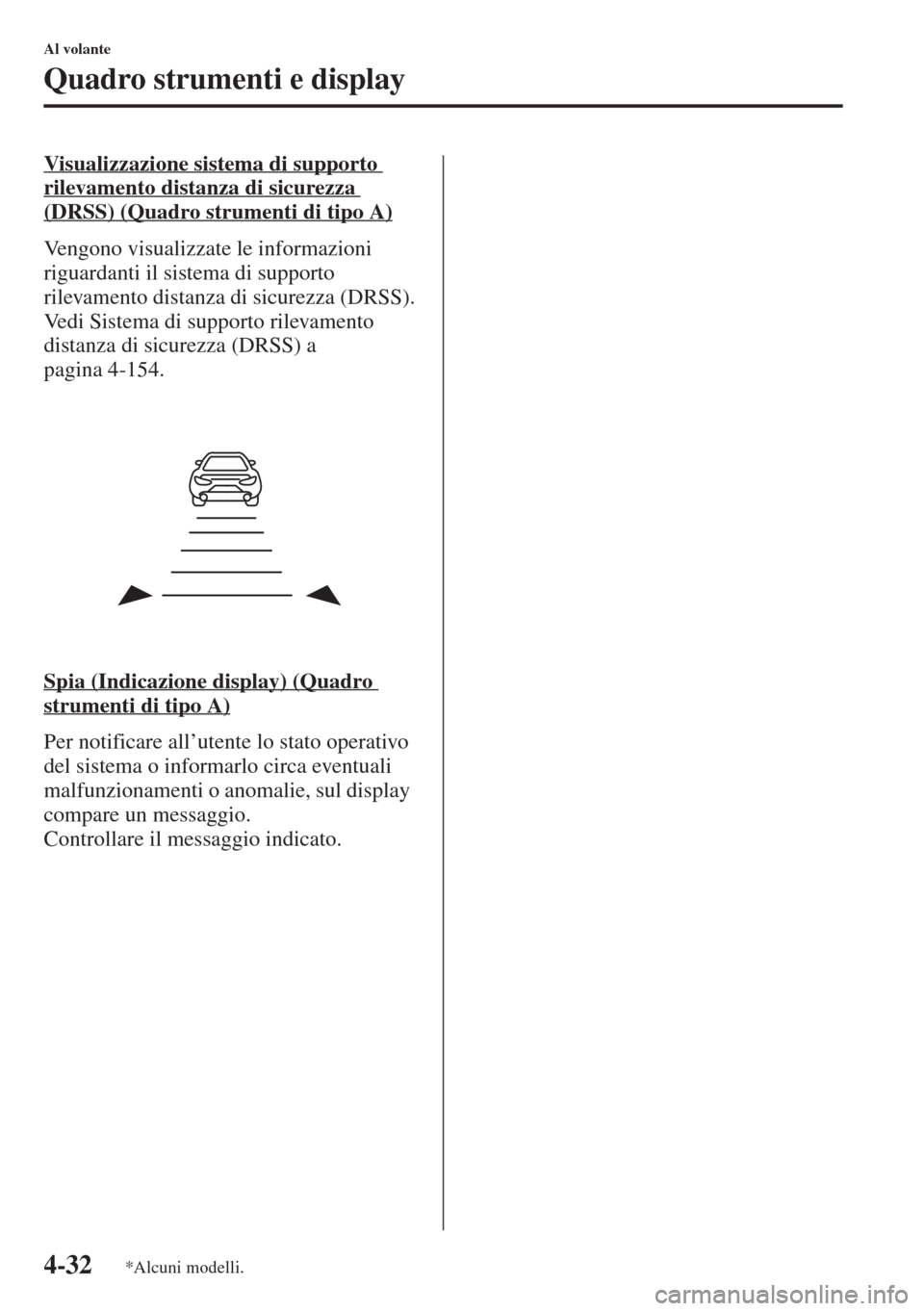

Visualizzazione sistema di supporto
rilevamento distanza di sicurezza
(DRSS) (Quadro strumenti di tipo A)
Vengono visualizzate le informazioni
riguardanti il sistema di supporto
rilevamento distanza di sicurezza (DRSS).
Vedi Sistema di supporto rilevamento
distanza di sicurezza (DRSS) a
pagina 4-154.
Spia (Indicazione display) (Quadro
strumenti di tipo A)
Per notificare all’utente lo stato operativo
del sistema o informarlo circa eventuali
malfunzionamenti o anomalie, sul display
compare un messaggio.
Controllare il messaggio indicato.
*Alcuni modelli.

4-33
Al volante
Quadro strumenti e display

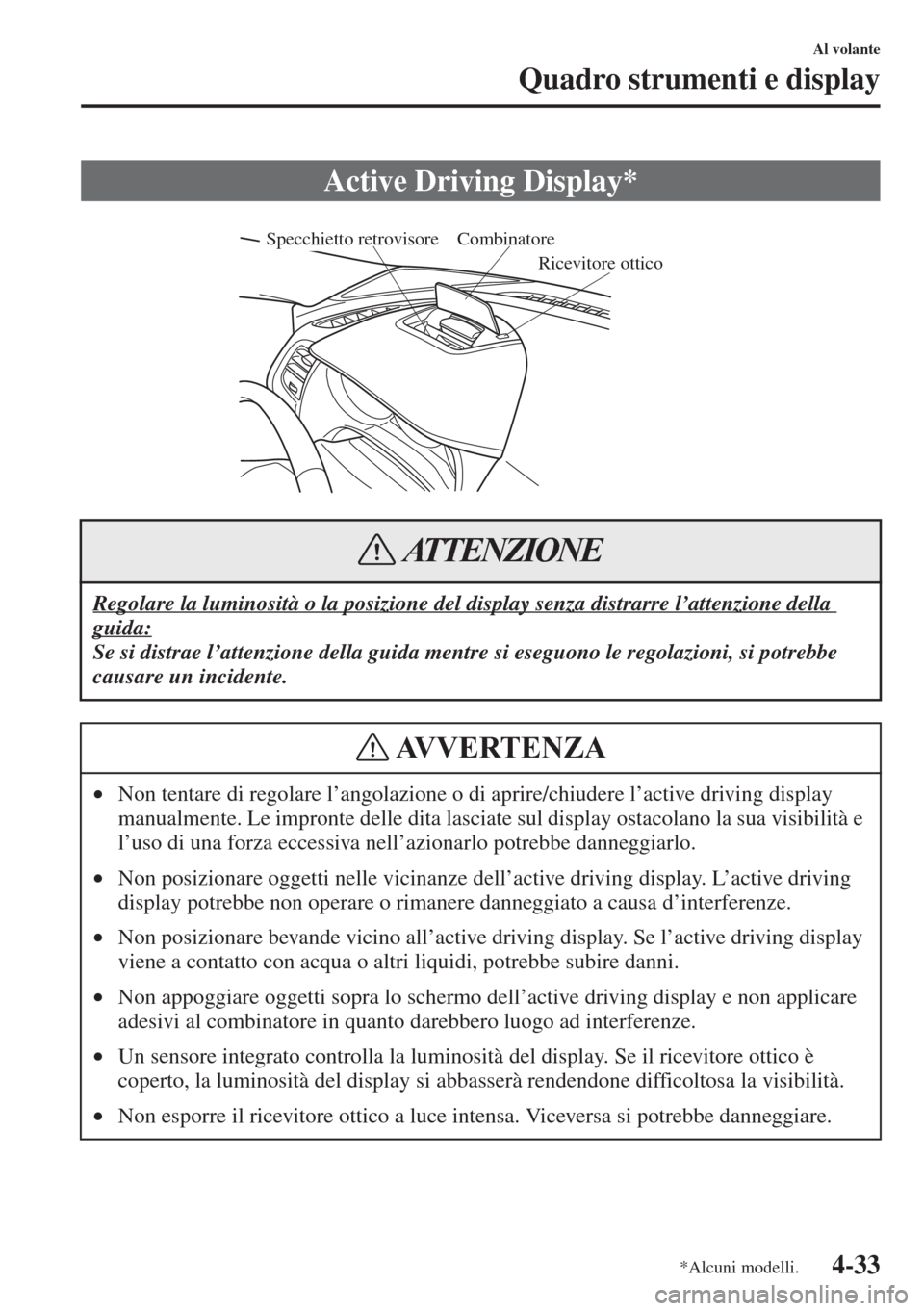

Active Driving Display*
Regolare la luminosità o la posizione del display senza distrarre l’attenzione della
guida:
Se si distrae l’attenzione della guida mentre si eseguono le regolazioni, si potrebbe
causare un incidente.
•Non tentare di regolare l’angolazione o di aprire/chiudere l’active driving display
manualmente. Le impronte delle dita lasciate sul display ostacolano la sua visibilità e
l’uso di una forza eccessiva nell’azionarlo potrebbe danneggiarlo.
•Non posizionare oggetti nelle vicinanze dell’active driving display. L’active driving
display potrebbe non operare o rimanere danneggiato a causa d’interferenze.
•Non posizionare bevande vicino all’active driving display. Se l’active driving display
viene a contatto con acqua o altri liquidi, potrebbe subire danni.
•Non appoggiare oggetti sopra lo schermo dell’active driving display e non applicare
adesivi al combinatore in quanto darebbero luogo ad interferenze.
•Un sensore integrato controlla la luminosità del display. Se il ricevitore ottico è
coperto, la luminosità del display si abbasserà rendendone difficoltosa la visibilità.
•Non esporre il ricevitore ottico a luce intensa. Viceversa si potrebbe danneggiare.
Combinatore
Ricevitore otticoSpecchietto retrovisore
ATTENZIONE
AVVERTENZA
*Alcuni modelli.

4-34
Al volante
Quadro strumenti e display

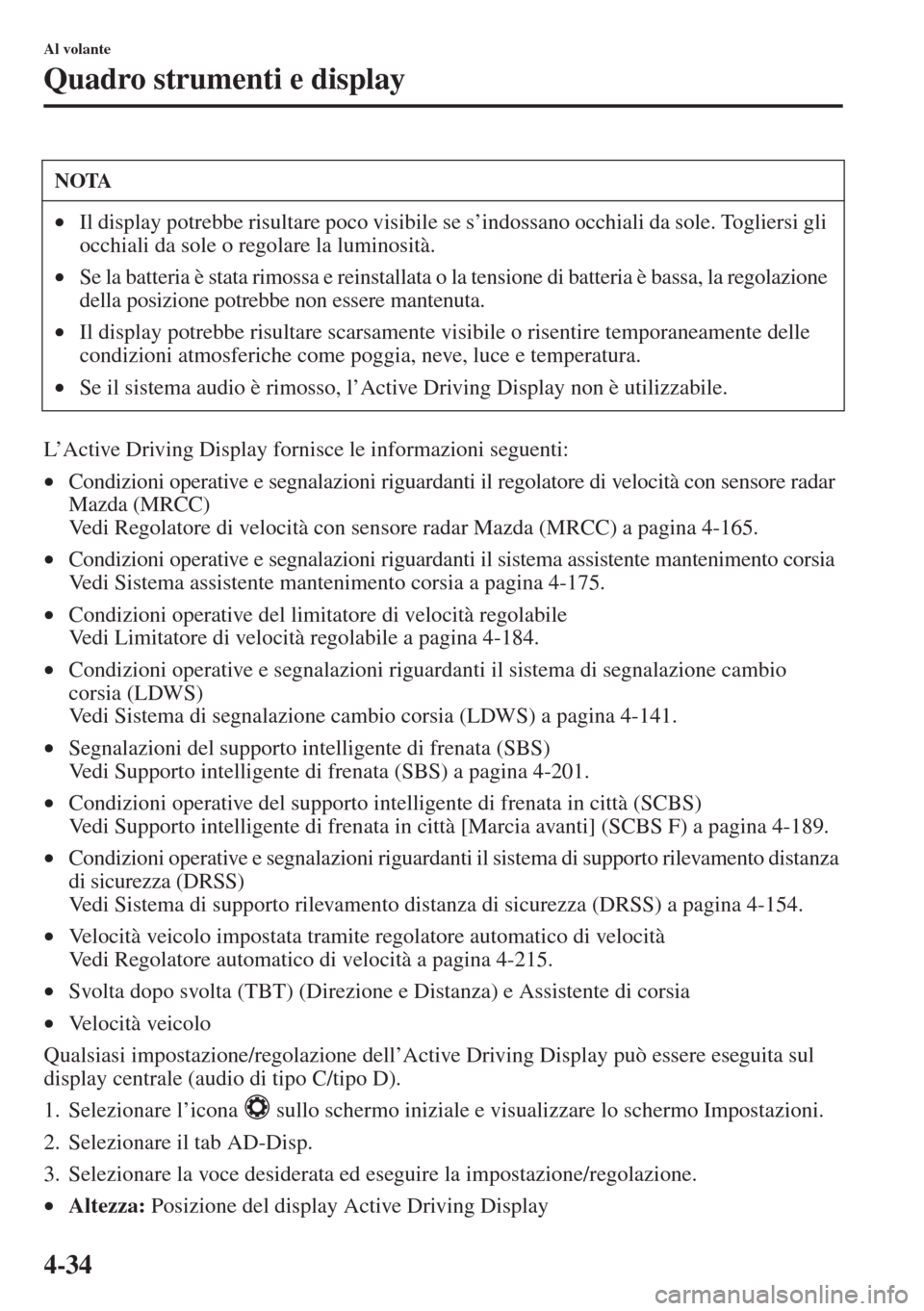

L’Active Driving Display fornisce le informazioni seguenti:
•Condizioni operative e segnalazioni riguardanti il regolatore di velocità con sensore radar
Mazda (MRCC)
Vedi Regolatore di velocità con sensore radar Mazda (MRCC) a pagina 4-165.
•Condizioni operative e segnalazioni riguardanti il sistema assistente mantenimento corsia
Vedi Sistema assistente mantenimento corsia a pagina 4-175.
•Condizioni operative del limitatore di velocità regolabile
Vedi Limitatore di velocità regolabile a pagina 4-184.
•Condizioni operative e segnalazioni riguardanti il sistema di segnalazione cambio
corsia (LDWS)
Vedi Sistema di segnalazione cambio corsia (LDWS) a pagina 4-141.
•Segnalazioni del supporto intelligente di frenata (SBS)
Vedi Supporto intelligente di frenata (SBS) a pagina 4-201.
•Condizioni operative del supporto intelligente di frenata in città (SCBS)
Vedi Supporto intelligente di frenata in città [Marcia avanti] (SCBS F) a pagina 4-189.
•Condizioni operative e segnalazioni riguardanti il sistema di supporto rilevamento distanza
di sicurezza (DRSS)
Vedi Sistema di supporto rilevamento distanza di sicurezza (DRSS) a pagina 4-154.
•Velocità veicolo impostata tramite regolatore automatico di velocità
Vedi Regolatore automatico di velocità a pagina 4-215.
•Svolta dopo svolta (TBT) (Direzione e Distanza) e Assistente di corsia
•Velocità veicolo
Qualsiasi impostazione/regolazione dell’Active Driving Display può essere eseguita sul
display centrale (audio di tipo C/tipo D).
1. Selezionare l’icona sullo schermo iniziale e visualizzare lo schermo Impostazioni.
2. Selezionare il tab AD-Disp.
3. Selezionare la voce desiderata ed eseguire la impostazione/regolazione.
•Altezza: Posizione del display Active Driving Display
NOTA
•Il display potrebbe risultare poco visibile se s’indossano occhiali da sole. Togliersi gli
occhiali da sole o regolare la luminosità.
•Se la batteria è stata rimossa e reinstallata o la tensione di batteria è bassa, la regolazione
della posizione potrebbe non essere mantenuta.
•Il display potrebbe risultare scarsamente visibile o risentire temporaneamente delle
condizioni atmosferiche come poggia, neve, luce e temperatura.
•Se il sistema audio è rimosso, l’Active Driving Display non è utilizzabile.
