773
Entretien

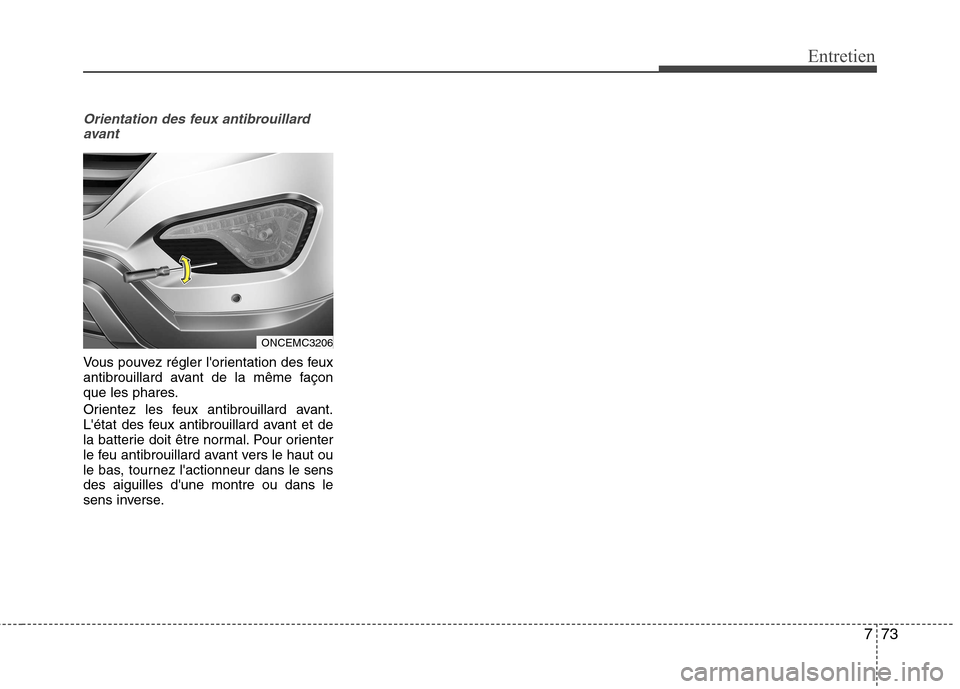

Orientation des feux antibrouillardavant
Vous pouvez régler l'orientation des feux
antibrouillard avant de la même façon
que les phares.
Orientez les feux antibrouillard avant.
L'état des feux antibrouillard avant et de
la batterie doit être normal. Pour orienter
le feu antibrouillard avant vers le haut ou
le bas, tournez l'actionneur dans le sensdes aiguilles d'une montre ou dans le
sens inverse.
ONCEMC3206

Entretien
74
7

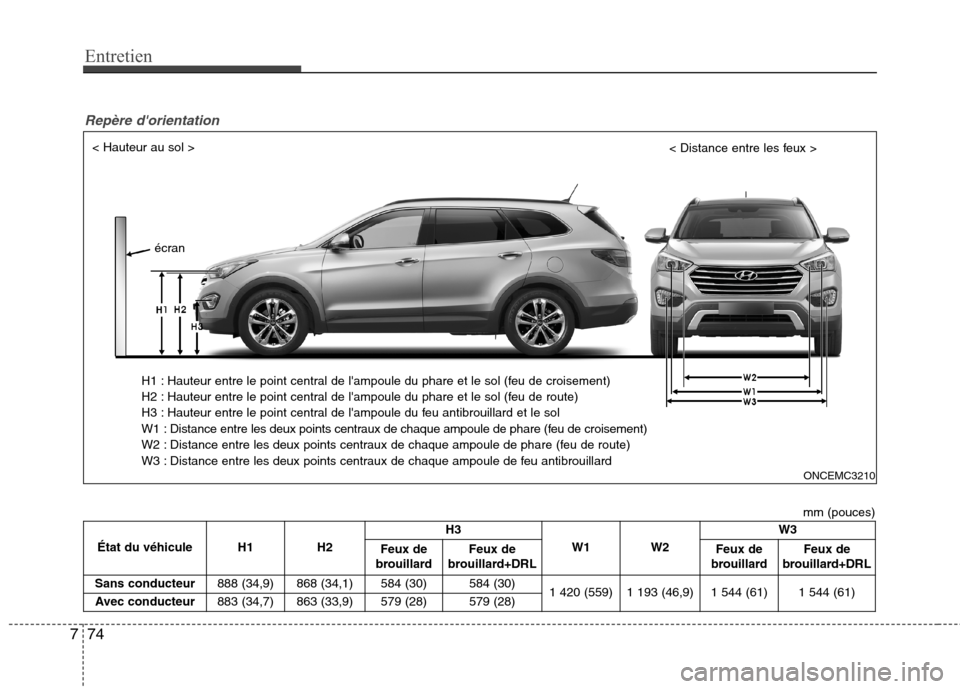

Repère d'orientation
mm (pouces)
< Hauteur au sol >
< Distance entre les feux >
H1 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de croisement)
H2 : Hauteur entre le point central de l'ampoule du phare et le sol (feu de route)
H3 : Hauteur entre le point central de l'ampoule du feu antibrouillard et le sol
W1 : Distance entre les deux points centraux de chaque ampoule de phare (feu de croisement)
W2 : Distance entre les deux points centraux de chaque ampoule de phare (feu de route)
W3 : Distance entre les deux points centraux de chaque ampoule de feu antibrouillard
écran ONCEMC3210
État du véhicule H1 H2 H3
W1 W2 W3
Feux de
brouillard
Feux de
brouillard+DRL Feux de
brouillardFeux de
brouillard+DRL
Sans conducteur 888 (34,9) 868 (34,1) 584 (30)
584 (30)
1 420 (559) 1 193 (46,9) 1 544 (61)1 544 (61)
Avec conducteur 883 (34,7) 863 (33,9) 579 (28)579 (28)

775
Entretien

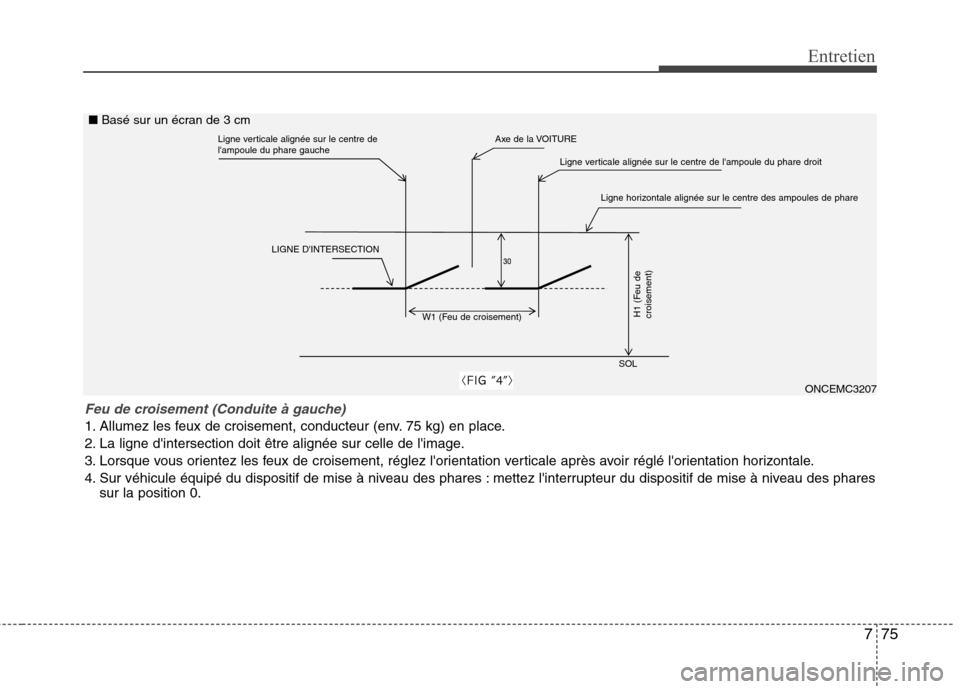

Feu de croisement (Conduite à gauche)
1. Allumez les feux de croisement, conducteur (env. 75 kg) en place.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : mettez l'interrupteur du dispositif de mise à niveau des phares
sur la position 0.
ONCEMC3207
Ligne verticale alignée sur le centre de l'ampoule du phare gauche
LIGNE D'INTERSECTION
Axe de la VOITURE
Ligne verticale alignée sur le centre de l'ampoule du phare droit
Ligne horizontale alignée sur le centre des ampoules de phare
W1 (Feu de croisement)H1 (Feu de
croisement)
SOL
■
Basé sur un écran de 3 cm

Entretien
76
7

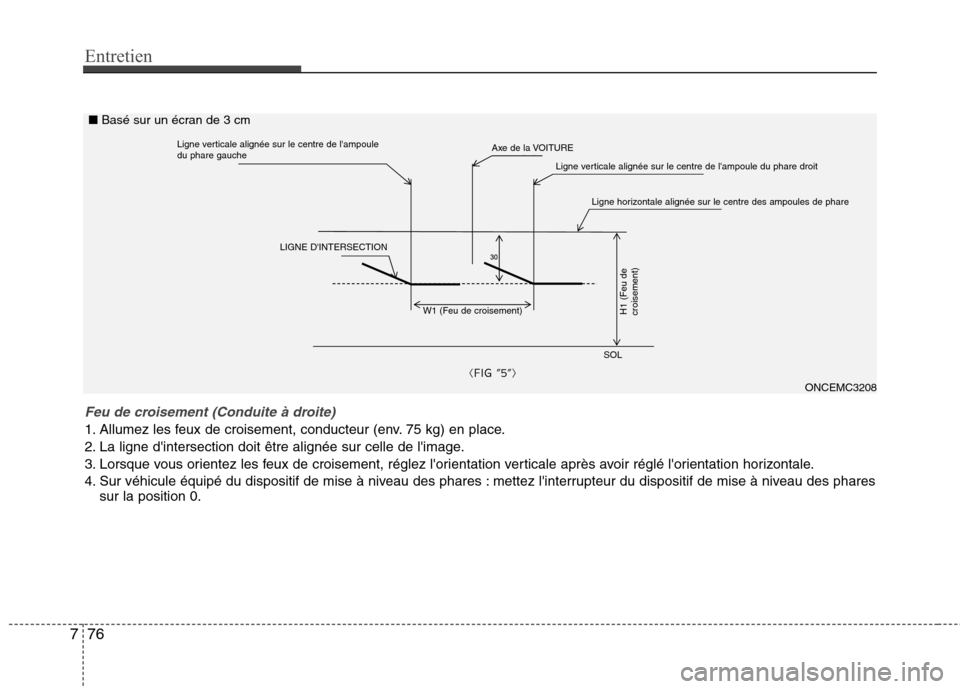

Feu de croisement (Conduite à droite)
1. Allumez les feux de croisement, conducteur (env. 75 kg) en place.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : mettez l'interrupteur du dispositif de mise à niveau des phare s
sur la position 0.
ONCEMC3208
Ligne verticale alignée sur le centre de l'ampoule du phare gauche
LIGNE D'INTERSECTION
W1 (Feu de croisement)
Axe de la VOITURE
Ligne verticale alignée sur le centre de l'ampoule du phare droit
Ligne horizontale alignée sur le centre des ampoules de phare
H1 (Feu de
croisement)
SOL
■
Basé sur un écran de 3 cm

777
Entretien

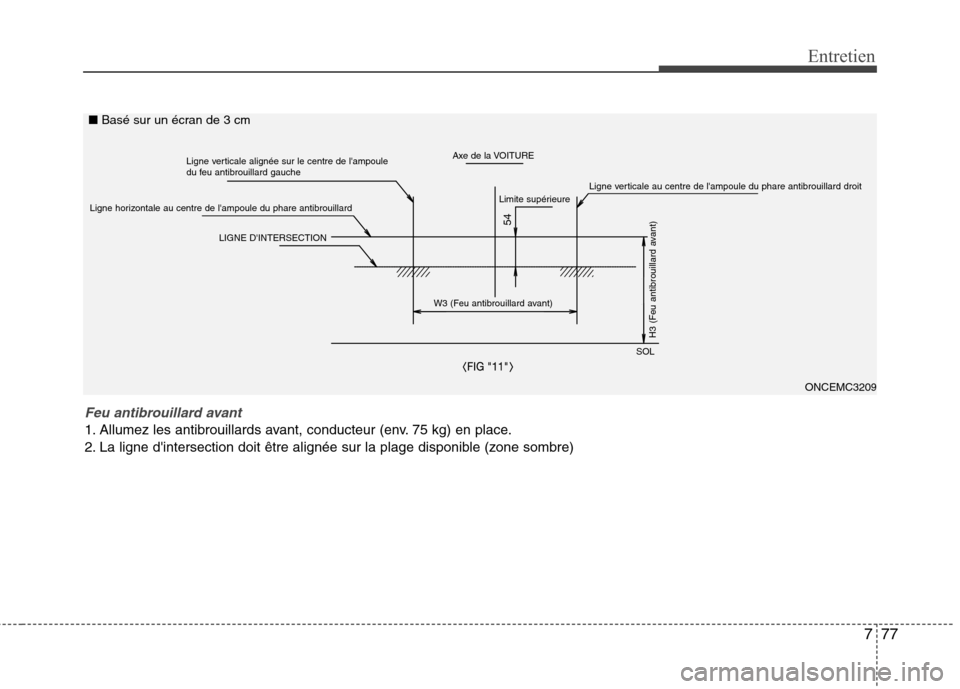

Feu antibrouillard avant
1. Allumez les antibrouillards avant, conducteur (env. 75 kg) en place.
2. La ligne d'intersection doit être alignée sur la plage disponible (zone sombre)
ONCEMC3209
Ligne verticale alignée sur le centre de l'ampoule
du feu antibrouillard gauche
LIGNE D'INTERSECTION
Axe de la VOITURE
Limite supérieure
W3 (Feu antibrouillard avant)
H3 (Feu antibrouillard avant)
54
SOL
Ligne horizontale au centre de l'ampoule du phare antibrouillard
Ligne verticale au centre de l'ampoule du phare antibrouillard droit
■Basé sur un écran de 3 cm

Entretien
78
7

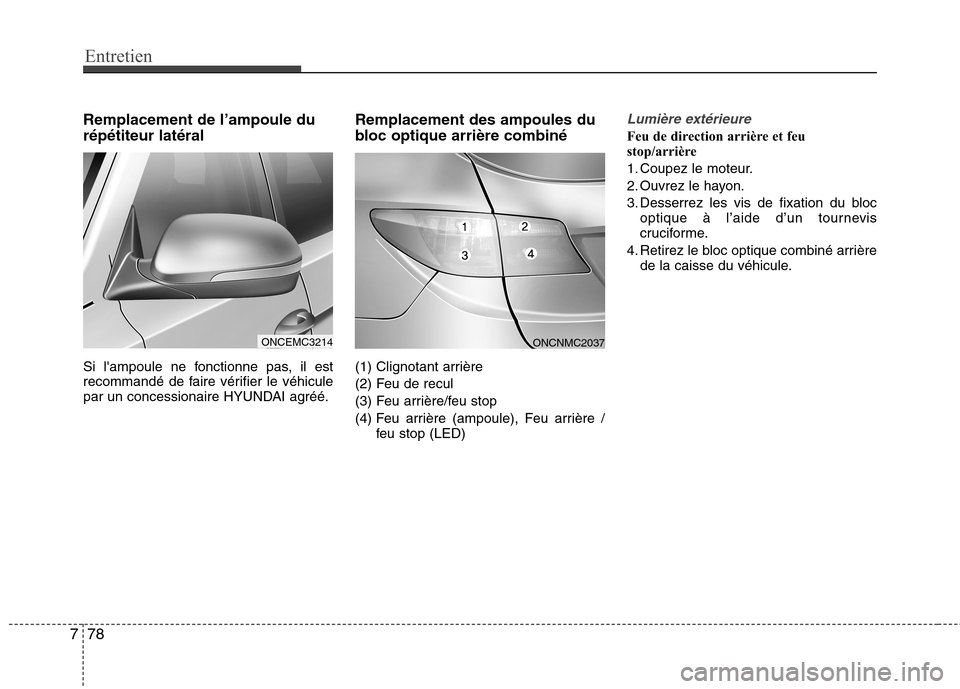

Remplacement de l’ampoule du répétiteur latéral
Si l'ampoule ne fonctionne pas, il est
recommandé de faire vérifier le véhicule
par un concessionaire HYUNDAI agréé. Remplacement des ampoules du
bloc optique arrière combiné
(1) Clignotant arrière
(2) Feu de recul
(3) Feu arrière/feu stop
(4) Feu arrière (ampoule), Feu arrière /
feu stop (LED)Lumière extérieure
Feu de direction arrière et feu
stop/arrière
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Desserrez les vis de fixation du bloc
optique à l’aide d’un tournevis
cruciforme.
4. Retirez le bloc optique combiné arrière de la caisse du véhicule.
ONCNMC2037ONCEMC3214

779
Entretien

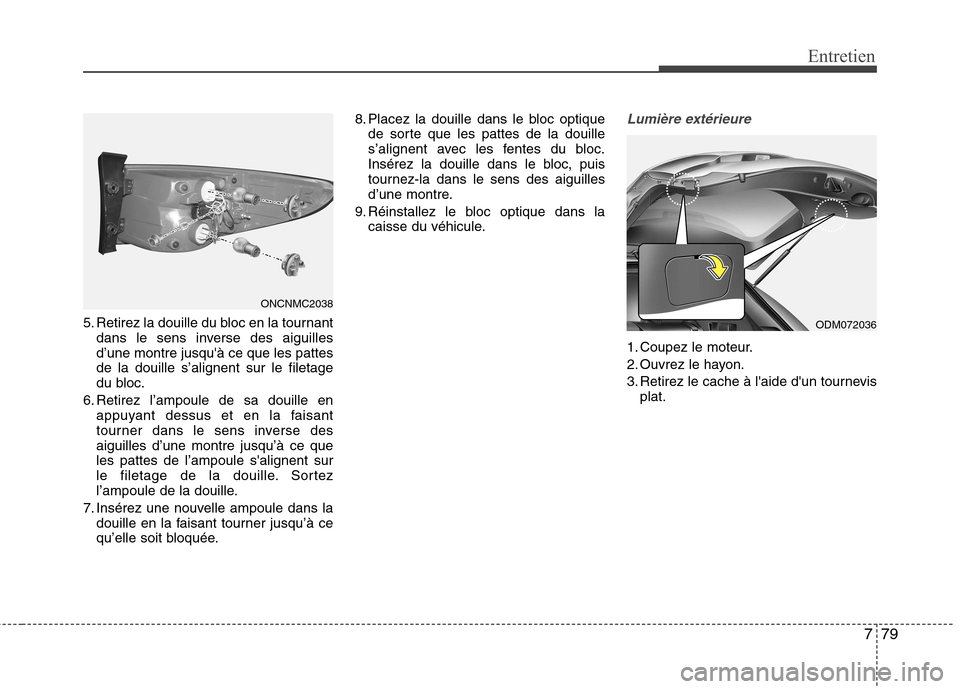

5. Retirez la douille du bloc en la tournantdans le sens inverse des aiguilles d’une montre jusqu'à ce que les pattesde la douille s’alignent sur le filetage
du bloc.
6. Retirez l’ampoule de sa douille en appuyant dessus et en la faisant
tourner dans le sens inverse desaiguilles d’une montre jusqu’à ce queles pattes de l’ampoule s'alignent sur
le filetage de la douille. Sortez
l’ampoule de la douille.
7. Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu’à ce
qu’elle soit bloquée. 8. Placez la douille dans le bloc optique
de sorte que les pattes de la douille
s’alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez-la dans le sens des aiguilles
d’une montre.
9. Réinstallez le bloc optique dans la caisse du véhicule.
Lumière extérieure
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Retirez le cache à l'aide d'un tournevisplat.
ODM072036
ONCNMC2038

Entretien
80
7
Feu arrière/feu de recul (Type ampoule)
4. Retirez la douille en la tournant dans le
sens inverse des aiguilles d'une
montre, jusqu'à ce que ses pattes
s'alignent sur les encoches du bloc.
5. Retirez l'ampoule.
6. Insérez une nouvelle ampoule dans la douille.
7. Installez la douille en alignant ses pattes sur les encoches et en faisant
tourner la douille dans le sens horaire.
8. Refixez le phare à la carrosserie du véhicule.
Feu antibrouillard arrière
1. Retirez la douille en la tournant dans lesens inverse des aiguilles d'une
montre, jusqu'à ce que ses pattes
s'alignent sur les encoches du bloc.
2. Retirez l'ampoule de la douille en appuyant dessus et en la faisant
pivoter dans le sens inverse desaiguilles d'une montre jusqu'à alignerles attaches de l'ampoule sur les
encoches de la douille. Retirez
l'ampoule.
3. Insérez une nouvelle ampoule dans la douille. Remplacement du feu stop
surélevé
1. Ouvrez le hayon.
2. Retirez doucement le couvercle central
de la poignée du hayon arrière.
3. Débranchez le connecteur électrique.
ODMEMC2012
ONCNMC2039
OANNMC2037
