2015 Hyundai Grand Santa Fe Manuel du propriétaire (in French)

79
Entretien
SERVICE D’ENTRETIEN PROGRAMMÉ
Au minimum une fois par an :
Nettoyez la carrosserie et les orificesd’évacuation des portes.
Graissez les charnières et les tirants de portes ainsi que les charnières de capot.
Graissez les verrous et serrures de portes et de capot.
Graissez les caoutchoucs d’étanchéité des portes.
Vérifier le système de climatisation avant l’été.
Vérifier le niveau du liquide de direction assistée.
Contrôler et graissez la transmission et les commandes de la boîte-pont
automatique.
Nettoyez la batterie et les bornes.
Vérifier le niveau du liquide de frein. Suivez le programme d’entretien normal
si, en général, aucune des conditions
d’utilisation du véhicule suivantes ne
s’applique. Si l’une des conditions
suivantes s’applique, suivez le
programme Entretien en cas de conduite
sur terrains difficiles.
Conduites répétées sur courtes
distances.
Conduite dans des zones poussiéreuses ou sablonneuses.
Utilisation excessive des freins.
Conduite dans des zones où le sel ou d’autres matériaux corrosifs sont
utilisés.
Conduite sur des routes accidentées ou boueuses.
Conduite dans des zones montagneuses.
Longues périodes de conduite au ralenti ou à vitesse réduite.
Conduite prolongée par temps froids et/ou extrêmement humides.
Plus de 50 % du temps de conduite en circulation urbaine dense, à des
températures supérieures à 32 °C (90 °F).
Si les conditions énumérées ci-dessus
correspondent à votre environnement de conduite, vous devez vérifier, remplacerou refaire les niveaux de liquide plus
souvent que les intervalles mentionnésdans le programme d’entretien normal.

Entretien
10
7
EXPLICATION RELATIVE AUX ÉLÉMENTS D’ENTRETIEN PROGRAMMÉS
Huile moteur et filtre La vidange et le changement du filtre à
huile doivent être programmés aux
intervalles spécifiés dans le programme
d’entretien. Si le véhicule roule sur des
terrains difficiles, les vidanges et les
changements du filtre à huile doivent être
programmés plus souvent.
Courroies de transmission
Contrôler l’ensemble des courroies de
transmission et vérifier l’absence de
coupures, de craquelures, d’usure
excessive, de saturation en huile, et les
remplacer si nécessaire. La tension des
courroies de transmission doit être
contrôlée régulièrement et réglée, si
nécessaire. Filtre à carburant (cartouche)
Un filtre encrassé peut limiter la vitesse
du véhicule, endommager le systèmed’émission et être la cause de
démarrages difficiles. Si une quantité
excessive de matière étrangère
s’accumule dans le réservoir, il peut êtrenécessaire de remplacer le filtre plus
souvent.
Après avoir installé un nouveau filtre,
faire tourner le moteur pendant plusieurs
minutes et vérifier l’absence de fuite aux
raccords. Nous recommandons de faire
remplacer le filtre à carburant par un
concessionnaire HYUNDAI agréé.
Conduits de carburant, tuyaux et
raccords
Contrôler les conduits de carburant, les
tuyaux et raccords et Vérifier l’absence
de fuite et de dégât. Nous
recommandons de faire remplacer les
tubulures de carburant et les joints par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT -
Diesel
uniquement
N’intervenez jamais sur le système d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux àhaute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage sur le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.
ATTENTION
Lorsque vous inspectez la courroie, mettez le contact en positionLOCK/OFF ou ACC.

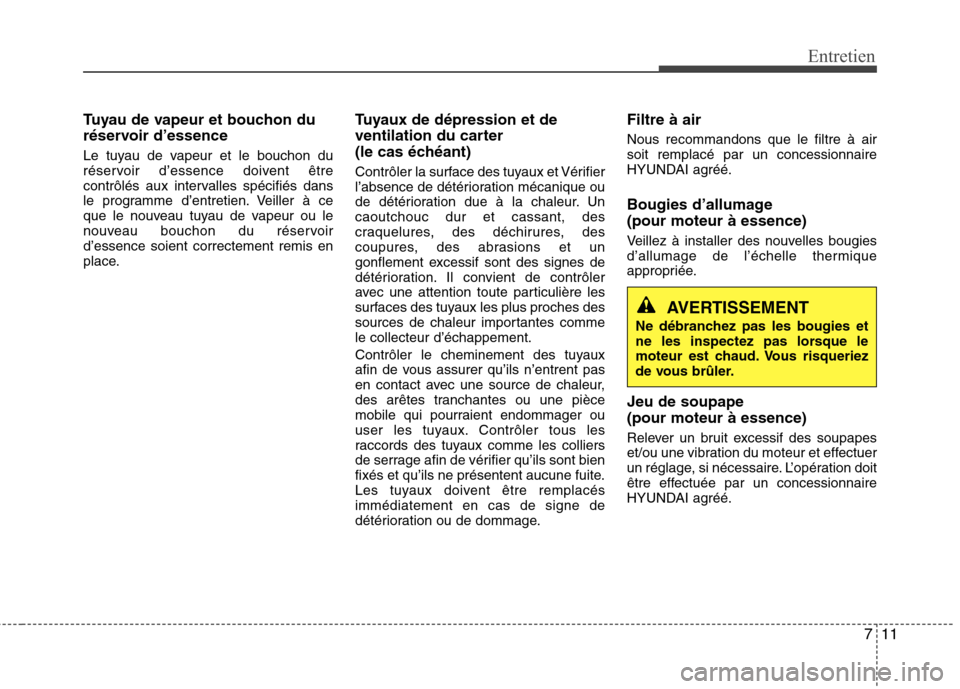

711
Entretien
Tuyau de vapeur et bouchon du
réservoir d’essence
Le tuyau de vapeur et le bouchon du
réservoir d’essence doivent être
contrôlés aux intervalles spécifiés dans
le programme d’entretien. Veiller à ce
que le nouveau tuyau de vapeur ou le
nouveau bouchon du réservoird’essence soient correctement remis en
place.Tuyaux de dépression et de
ventilation du carter
(le cas échéant)
Contrôler la surface des tuyaux et Vérifier
l’absence de détérioration mécanique ou
de détérioration due à la chaleur. Uncaoutchouc dur et cassant, des
craquelures, des déchirures, des
coupures, des abrasions et un
gonflement excessif sont des signes de
détérioration. Il convient de contrôler
avec une attention toute particulière les
surfaces des tuyaux les plus proches des
sources de chaleur importantes commele collecteur d’échappement.
Contrôler le cheminement des tuyaux
afin de vous assurer qu’ils n’entrent pas
en contact avec une source de chaleur,
des arêtes tranchantes ou une pièce
mobile qui pourraient endommager ou
user les tuyaux. Contrôler tous les
raccords des tuyaux comme les colliers
de serrage afin de vérifier qu’ils sont bien
fixés et qu’ils ne présentent aucune fuite.
Les tuyaux doivent être remplacésimmédiatement en cas de signe de
détérioration ou de dommage.Filtre à air Nous recommandons que le filtre à air soit remplacé par un concessionnaire
HYUNDAI agréé.
Bougies d’allumage (pour moteur à essence)
Veillez à installer des nouvelles bougies
d’allumage de l’échelle thermique
appropriée. Jeu de soupape (pour moteur à essence)
Relever un bruit excessif des soupapes
et/ou une vibration du moteur et effectuer
un réglage, si nécessaire. L’opération doit
être effectuée par un concessionnaire
HYUNDAI agréé.
AVERTISSEMENT
Ne débranchez pas les bougies et
ne les inspectez pas lorsque le
moteur est chaud. Vous risqueriez
de vous brûler.

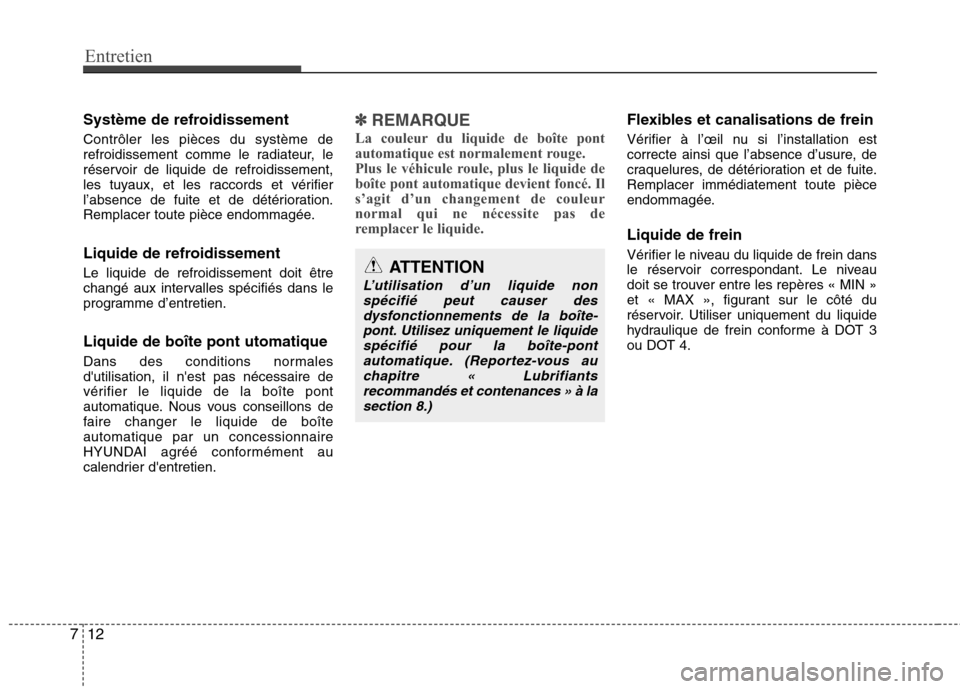

Entretien
12
7
Système de refroidissement Contrôler les pièces du système de
refroidissement comme le radiateur, le
réservoir de liquide de refroidissement,
les tuyaux, et les raccords et vérifier
l’absence de fuite et de détérioration.
Remplacer toute pièce endommagée.
Liquide de refroidissement Le liquide de refroidissement doit être
changé aux intervalles spécifiés dans le
programme d’entretien. Liquide de boîte pont utomatique
Dans des conditions normales d'utilisation, il n'est pas nécessaire de
vérifier le liquide de la boîte pont
automatique. Nous vous conseillons de
faire changer le liquide de boîteautomatique par un concessionnaire
HYUNDAI agréé conformément au
calendrier d'entretien.✽✽
REMARQUE
La couleur du liquide de boîte pont
automatique est normalement rouge.
Plus le véhicule roule, plus le liquide de
boîte pont automatique devient foncé. Il
s’agit d’un changement de couleur
normal qui ne nécessite pas de
remplacer le liquide.Flexibles et canalisations de frein
Vérifier à l’œil nu si l’installation est
correcte ainsi que l’absence d’usure, de
craquelures, de détérioration et de fuite.Remplacer immédiatement toute pièce
endommagée. Liquide de frein
Vérifier le niveau du liquide de frein dans
le réservoir correspondant. Le niveau
doit se trouver entre les repères « MIN »
et « MAX », figurant sur le côté du
réservoir. Utiliser uniquement du liquide
hydraulique de frein conforme à DOT 3
ou DOT 4.
ATTENTION
L’utilisation d’un liquide non spécifié peut causer desdysfonctionnements de la boîte-pont. Utilisez uniquement le liquidespécifié pour la boîte-pont automatique. (Reportez-vous au
chapitre « Lubrifiantsrecommandés et contenances » à lasection 8.)

713
Entretien
Frein à main Inspectez le système du frein à main, y
compris l'actionneur, le câblage et les
connecteurs de l'EPB.
Disques de frein, plaquettes de
freins, étriers de freins et rotors
Vérifier l’absence d’usure excessive des plaquettes de frein, l’absence de fuite etd’usure des disques ainsi que l’absence
de fuite au niveau des étriers.
Pour plus d'informations sur le contrôle du seuil d'usure des coussins ou du
revêtement, consultez le site Web
d'HYUNDAI. (http://brakeman
ual.hmc.co.kr)
Boulons de montage de suspension
Vérifier que les raccords de suspension
ne sont pas desserrés ou endommagés.
Resserrer le couple concerné. Boîte de direction, transmission
& soufflets/joint à rotule du brasinférieur Lorsque le véhicule est à l’arrêt et le
moteur coupé, vérifier l’absence de jeu
excessif dans la direction.
Vérifier l’absence de coudes ou de
détérioration dans la transmission.Contrôler les soufflets et les joints à
rotule et vérifier l’absence de
détérioration, de craquelures ou de
détérioration. Remplacer toute pièce
endommagée.
Pompe de direction assistée,
courroie et canalisations
Vérifiez l’absence de fuite et de dégât au
niveau de la pompe de direction assistée
et des canalisations. Remplacerimmédiatement toute pièce
endommagée ou présentant une fuite.Inspectez la courroie de direction
assistée (ou la courroie de transmission)
pour vérifier l'absence de coupures,
fissures, d'usure excessive, de graisse et
pour vérifier sa tension. Remplacez-la ou
réglez-la si nécessaire.Arbres de transmission et soufflets
Vérifier l’absence de craquelures, de
détérioration ou de dégât sur les arbres
de transmission, les soufflets et les
colliers de serrage. Remplacer toute
pièce endommagée et, si nécessaire,
graisser les pièces. Compresseur/fluide réfrigérant du
système de climatisation
Contrôler les conduits et les raccords de
la climatisation afin de vérifier l’absencede fuite et de dégât.

Entretien
14
7
HUILE MOTEUR
Vérification du niveau d’huile moteur
1. Veiller à ce que le véhicule soit sur une surface plane.
2. Démarrer le moteur et attendre qu’il atteigne la température normale. 3. Couper le moteur et attendre quelques
minutes (environ 5 minutes) le temps
que l’huile retombe dans le carter
d’huile.
4. Retirer, essuyer puis réinsérer la jauge entièrement.
5. Retirer à nouveau la jauge et vérifier le niveau. Le niveau doit se trouver entreles repères F et L.
AVERTISSEMENT - Tuyau
du radiateur
Lorsque vous vérifiez le niveau
d’huile ou lorsque vous ajoutez de
l’huile, veiller à ne pas toucher le
tuyau du radiateur qui peut s’avérer
extrêmement chaud et occasionnerdes brûlures.
ATTENTION
Ne pas remplir d'huile moteur en excès. Cela pourrait détériorer le
moteur.
Ne renversez pas d'huile moteur lorsque vous en ajoutez ou lachangez. Si de l'huile moteur se
déverse dans le compartiment moteur, essuyez-laimmédiatement.
Lorsque vous essuyez la jauge d'huile, utilisez un chiffon propre.
L'introduction de débris peutendommager le moteur.
ATTENTION - Moteur diesel
Le remplissage d'huile moteur en
excès peut endommager gravement l'autoallumage sous l'effet du
bouillonnement. Ce phénomènepeut endommager le moteur etentraîner une augmentation soudaine du régime moteur, un
bruit de combustion et une émission de fumée blanche.
ONCEMC3213
OXM079004
■ Type A
■Type B

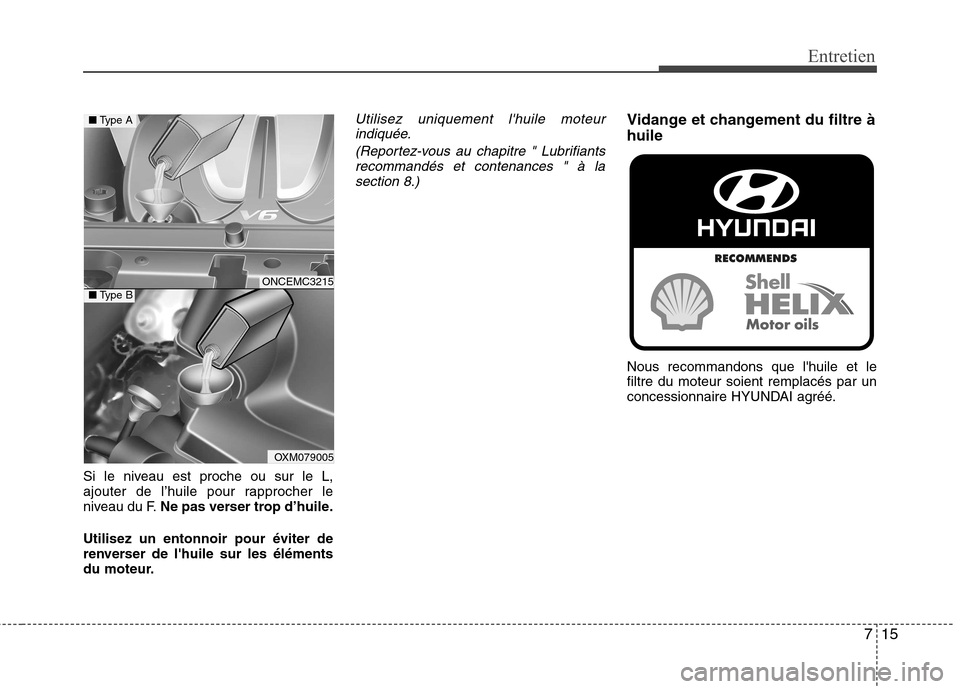

715
Entretien
Si le niveau est proche ou sur le L,
ajouter de l’huile pour rapprocher le
niveau du F.Ne pas verser trop d’huile.
Utilisez un entonnoir pour éviter de
renverser de l'huile sur les éléments
du moteur.
Utilisez uniquement l'huile moteur indiquée.
(Reportez-vous au chapitre " Lubrifiantsrecommandés et contenances " à lasection 8.)Vidange et changement du filtre à huile Nous recommandons que l'huile et le filtre du moteur soient remplacés par un
concessionnaire HYUNDAI agréé.
ONCEMC3215
OXM079005
■ Type A
■Type B

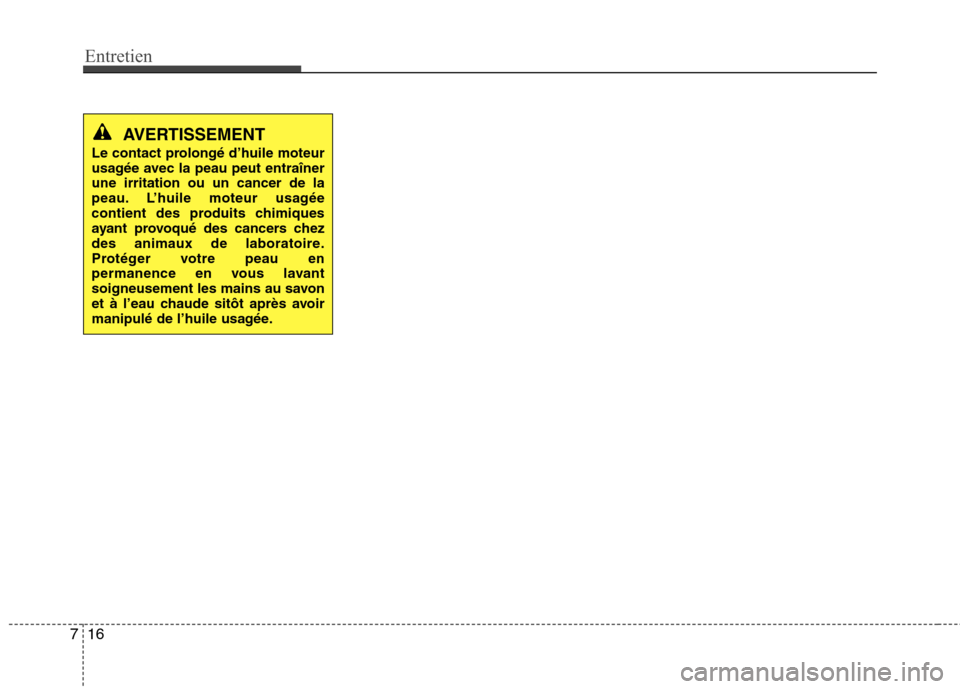

Entretien
16
7
AVERTISSEMENT
Le contact prolongé d’huile moteur
usagée avec la peau peut entraînerune irritation ou un cancer de la
peau. L’huile moteur usagée
contient des produits chimiques
ayant provoqué des cancers chez
des animaux de laboratoire.
Protéger votre peau en
permanence en vous lavant
soigneusement les mains au savon
et à l’eau chaude sitôt après avoir
manipulé de l’huile usagée.
