2015 Hyundai Grand Santa Fe Manuel du propriétaire (in French)

4185
Équipements de votre véhiculeÉquipements de votre véhicule

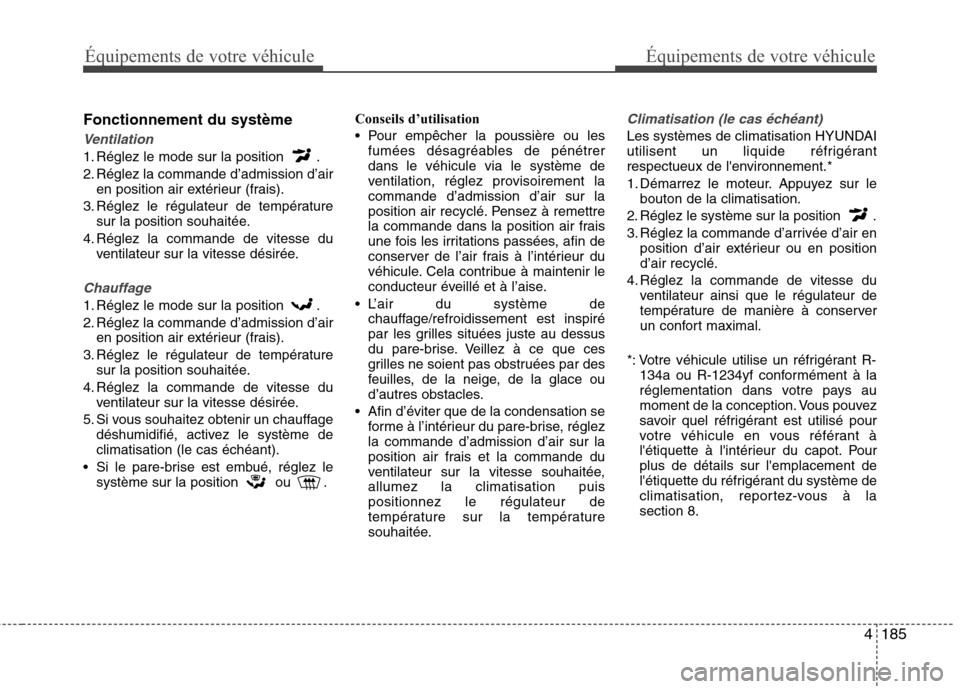

Fonctionnement du système
Ventilation
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’airen position air extérieur (frais).
3. Réglez le régulateur de température sur la position souhaitée.
4. Réglez la commande de vitesse du ventilateur sur la vitesse désirée.
Chauffage
1. Réglez le mode sur la position .
2. Réglez la commande d’admission d’airen position air extérieur (frais).
3. Réglez le régulateur de température sur la position souhaitée.
4. Réglez la commande de vitesse du ventilateur sur la vitesse désirée.
5. Si vous souhaitez obtenir un chauffage déshumidifié, activez le système de climatisation (le cas échéant).
Si le pare-brise est embué, réglez le système sur la position ou . Conseils d’utilisation
Pour empêcher la poussière ou les
fumées désagréables de pénétrer dans le véhicule via le système de
ventilation, réglez provisoirement lacommande d’admission d’air sur la
position air recyclé. Pensez à remettre
la commande dans la position air frais
une fois les irritations passées, afin de
conserver de l’air frais à l’intérieur du
véhicule. Cela contribue à maintenir le
conducteur éveillé et à l’aise.
L’air du système de chauffage/refroidissement est inspiré
par les grilles situées juste au dessus
du pare-brise. Veillez à ce que ces
grilles ne soient pas obstruées par des
feuilles, de la neige, de la glace ou
d’autres obstacles.
Afin d’éviter que de la condensation se forme à l’intérieur du pare-brise, réglezla commande d’admission d’air sur la
position air frais et la commande du
ventilateur sur la vitesse souhaitée,allumez la climatisation puispositionnez le régulateur de
température sur la température
souhaitée.
Climatisation (le cas échéant)
Les systèmes de climatisation HYUNDAI
utilisent un liquide réfrigérant
respectueux de l'environnement.*
1. Démarrez le moteur. Appuyez sur lebouton de la climatisation.
2. Réglez le système sur la position .
3. Réglez la commande d’arrivée d’air en position d’air extérieur ou en position d’air recyclé.
4. Réglez la commande de vitesse du ventilateur ainsi que le régulateur de
température de manière à conserver
un confort maximal.
*: Votre véhicule utilise un réfrigérant R- 134a ou R-1234yf conformément à la
réglementation dans votre pays au
moment de la conception. Vous pouvez
savoir quel réfrigérant est utilisé pour
votre véhicule en vous référant à
l'étiquette à l'intérieur du capot. Pourplus de détails sur l'emplacement de
l'étiquette du réfrigérant du système de
climatisation, reportez-vous à lasection 8.

186
4
Équipements de votre véhicule
✽✽

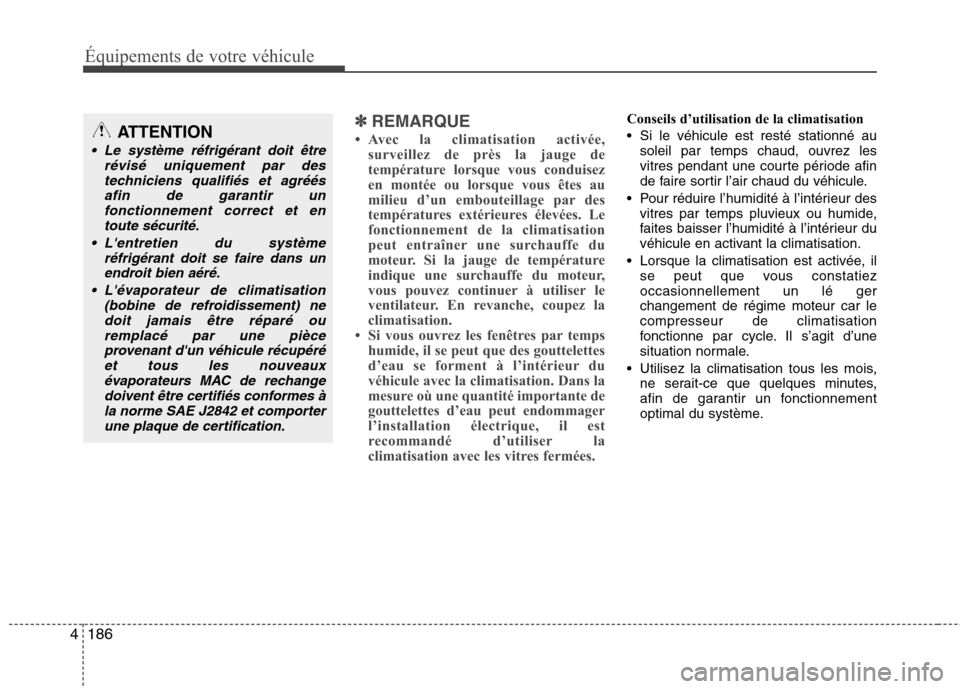

REMARQUE
 Avec la climatisation activée, surveillez de près la jauge de
température lorsque vous conduisez
en montée ou lorsque vous êtes au
milieu d’un embouteillage par des
températures extérieures élevées. Le
fonctionnement de la climatisation
peut entraîner une surchauffe du
moteur. Si la jauge de température
indique une surchauffe du moteur,
vous pouvez continuer à utiliser le
ventilateur. En revanche, coupez la
climatisation.
 Si vous ouvrez les fenêtres par temps
humide, il se peut que des gouttelettes
d’eau se forment à l’intérieur du
véhicule avec la climatisation. Dans la
mesure où une quantité importante de
gouttelettes d’eau peut endommager
l’installation électrique, il est
recommandé d’utiliser la
climatisation avec les vitres fermées.Conseils d’utilisation de la climatisation
Si le véhicule est resté stationné ausoleil par temps chaud, ouvrez les
vitres pendant une courte période afin
de faire sortir l’air chaud du véhicule.
Pour réduire l’humidité à l’intérieur des vitres par temps pluvieux ou humide,
faites baisser l’humidité à l’intérieur du
véhicule en activant la climatisation.
Lorsque la climatisation est activée, il se peut que vous constatiezoccasionnellement un lé gerchangement de régime moteur car lecompresseur de climatisation
fonctionne par cycle. Il s’agit d’une
situation normale.
Utilisez la climatisation tous les mois, ne serait-ce que quelques minutes,
afin de garantir un fonctionnement
optimal du système.ATTENTION
Le système réfrigérant doit être
révisé uniquement par des
techniciens qualifiés et agréésafin de garantir unfonctionnement correct et en toute sécurité.
L'entretien du système réfrigérant doit se faire dans unendroit bien aéré.
L'évaporateur de climatisation (bobine de refroidissement) ne
doit jamais être réparé ouremplacé par une pièceprovenant d'un véhicule récupéréet tous les nouveaux
évaporateurs MAC de rechangedoivent être certifiés conformes àla norme SAE J2842 et comporter une plaque de certification.

4187
Équipements de votre véhicule

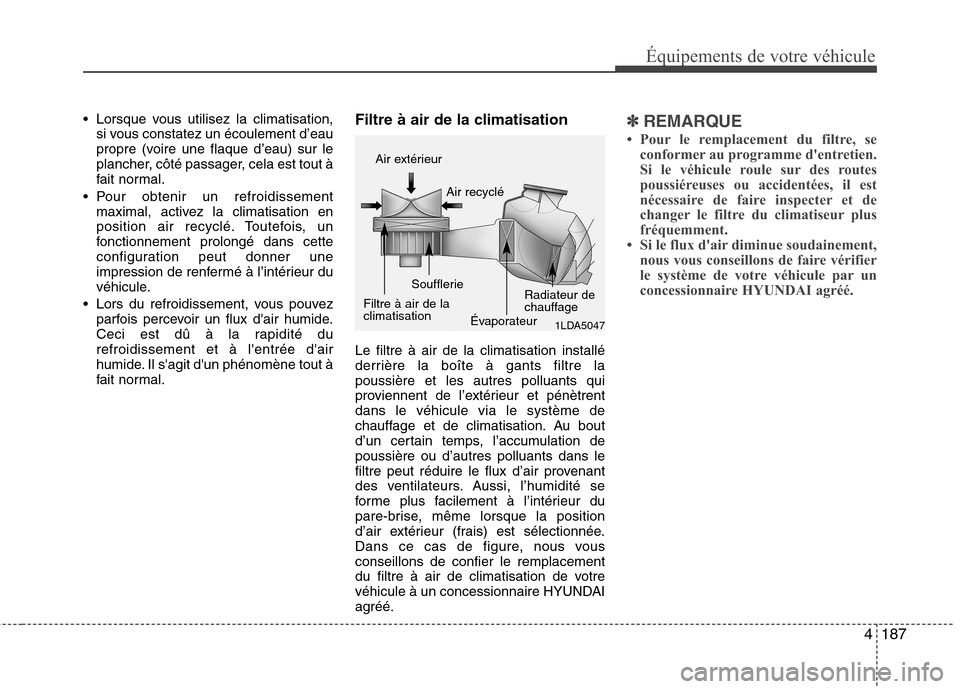

Lorsque vous utilisez la climatisation,si vous constatez un écoulement d’eau
propre (voire une flaque d’eau) sur le
plancher, côté passager, cela est tout à
fait normal.
Pour obtenir un refroidissement maximal, activez la climatisation en
position air recyclé. Toutefois, un
fonctionnement prolongé dans cette
configuration peut donner une
impression de renfermé à l’intérieur du
véhicule.
Lors du refroidissement, vous pouvez parfois percevoir un flux d'air humide.
Ceci est dû à la rapidité durefroidissement et à l'entrée d'air
humide. Il s'agit d'un phénomène tout à
fait normal. Filtre à air de la climatisation Le filtre à air de la climatisation installé
derrière la boîte à gants filtre lapoussière et les autres polluants qui
proviennent de l’extérieur et pénètrentdans le véhicule via le système de
chauffage et de climatisation. Au bout
d’un certain temps, l’accumulation depoussière ou d’autres polluants dans le
filtre peut réduire le flux d’air provenant
des ventilateurs. Aussi, l’humidité se
forme plus facilement à l’intérieur du
pare-brise, même lorsque la position
d’air extérieur (frais) est sélectionnée.
Dans ce cas de figure, nous vousconseillons de confier le remplacement
du filtre à air de climatisation de votre
véhicule à un concessionnaire HYUNDAI
agréé.✽✽
REMARQUE
 Pour le remplacement du filtre, se conformer au programme d'entretien.
Si le véhicule roule sur des routes
poussiéreuses ou accidentées, il est
nécessaire de faire inspecter et de
changer le filtre du climatiseur plus
fréquemment.
 Si le flux d'air diminue soudainement,
nous vous conseillons de faire vérifier
le système de votre véhicule par un
concessionnaire HYUNDAI agréé.
1LDA5047
Air extérieur
Air recyclé
Filtre à air de la climatisation Soufflerie
ÉvaporateurRadiateur de
chauffage

188
4
Équipements de votre véhicule

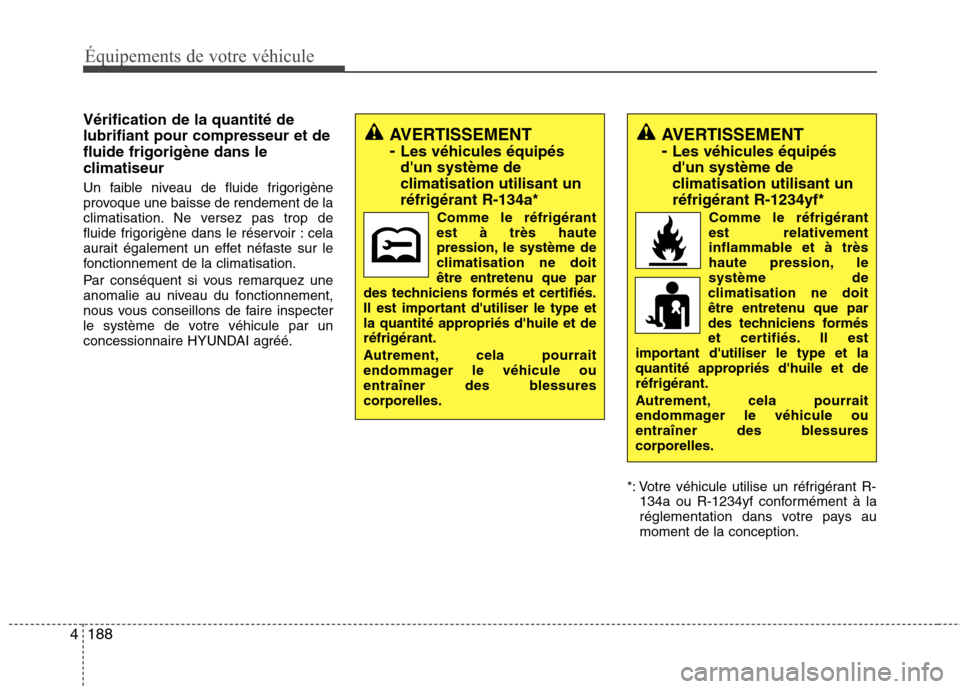

Vérification de la quantité de lubrifiant pour compresseur et defluide frigorigène dans le
climatiseur
Un faible niveau de fluide frigorigène
provoque une baisse de rendement de la
climatisation. Ne versez pas trop de
fluide frigorigène dans le réservoir : cela
aurait également un effet néfaste sur le
fonctionnement de la climatisation.
Par conséquent si vous remarquez une
anomalie au niveau du fonctionnement,
nous vous conseillons de faire inspecter
le système de votre véhicule par un
concessionnaire HYUNDAI agréé.
*: Votre véhicule utilise un réfrigérant R-134a ou R-1234yf conformément à la
réglementation dans votre pays aumoment de la conception.
AVERTISSEMENT - Les véhicules équipés d'un système de
climatisation utilisant unréfrigérant R-134a*
Comme le réfrigérant
est à très haute
pression, le système de
climatisation ne doit
être entretenu que par
des techniciens formés et certifiés.
Il est important d'utiliser le type et
la quantité appropriés d'huile et deréfrigérant.
Autrement, cela pourrait
endommager le véhicule ou
entraîner des blessurescorporelles.AVERTISSEMENT - Les véhicules équipés d'un système de
climatisation utilisant unréfrigérant R-1234yf*
Comme le réfrigérant
est relativement
inflammable et à très
haute pression, lesystème de
climatisation ne doit
être entretenu que par
des techniciens formés
et certifiés. Il est
important d'utiliser le type et la
quantité appropriés d'huile et deréfrigérant.
Autrement, cela pourrait
endommager le véhicule ou
entraîner des blessurescorporelles.

4189
Équipements de votre véhicule

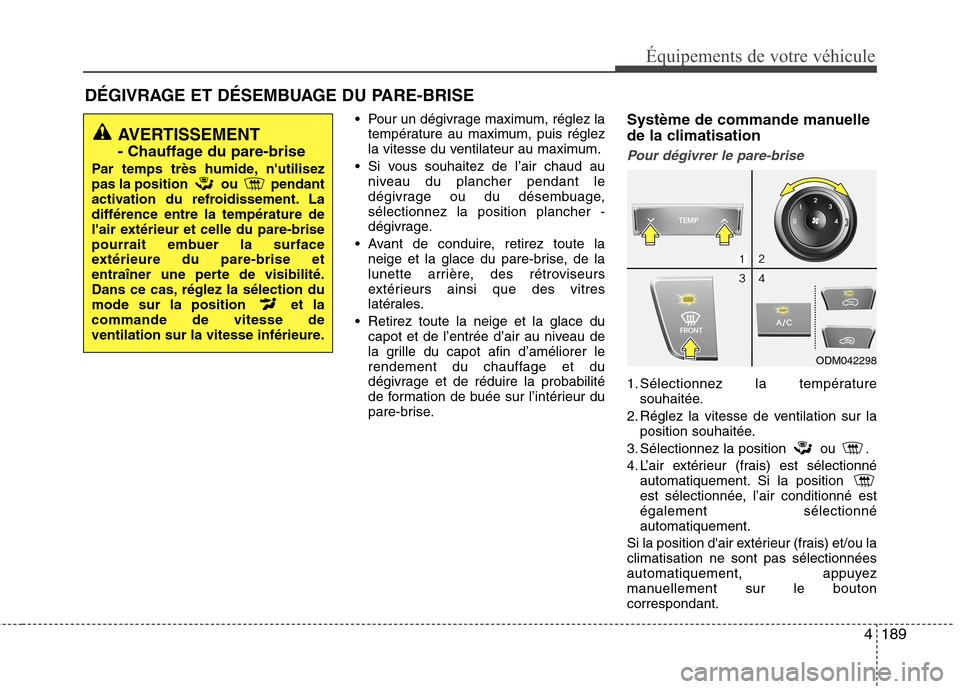

DÉGIVRAGE ET DÉSEMBUAGE DU PARE-BRISE Pour un dégivrage maximum, réglez latempérature au maximum, puis réglez
la vitesse du ventilateur au maximum.
Si vous souhaitez de l’air chaud au niveau du plancher pendant le
dégivrage ou du désembuage,sélectionnez la position plancher -
dégivrage.
Avant de conduire, retirez toute la neige et la glace du pare-brise, de la
lunette arrière, des rétroviseurs
extérieurs ainsi que des vitres
latérales.
Retirez toute la neige et la glace du capot et de l’entrée d’air au niveau de
la grille du capot afin d’améliorer le
rendement du chauffage et du
dégivrage et de réduire la probabilité
de formation de buée sur l’intérieur du
pare-brise. Système de commande manuelle
de la climatisation
Pour dégivrer le pare-brise
1. Sélectionnez la température
souhaitée.
2. Réglez la vitesse de ventilation sur la position souhaitée.
3. Sélectionnez la position ou .
4. L’air extérieur (frais) est sélectionné automatiquement. Si la position
est sélectionnée, l’air conditionné estégalement sélectionnéautomatiquement.
Si la position d'air extérieur (frais) et/ou laclimatisation ne sont pas sélectionnées
automatiquement, appuyez
manuellement sur le boutoncorrespondant.
AVERTISSEMENT
- Chauffage du pare-brise
Par temps très humide, n'utilisez
pas la position ou pendant
activation du refroidissement. Ladifférence entre la température de
l'air extérieur et celle du pare-brise
pourrait embuer la surface
extérieure du pare-brise et
entraîner une perte de visibilité.
Dans ce cas, réglez la sélection du
mode sur la position et lacommande de vitesse de
ventilation sur la vitesse inférieure.
ODM042298

190
4
Équipements de votre véhicule

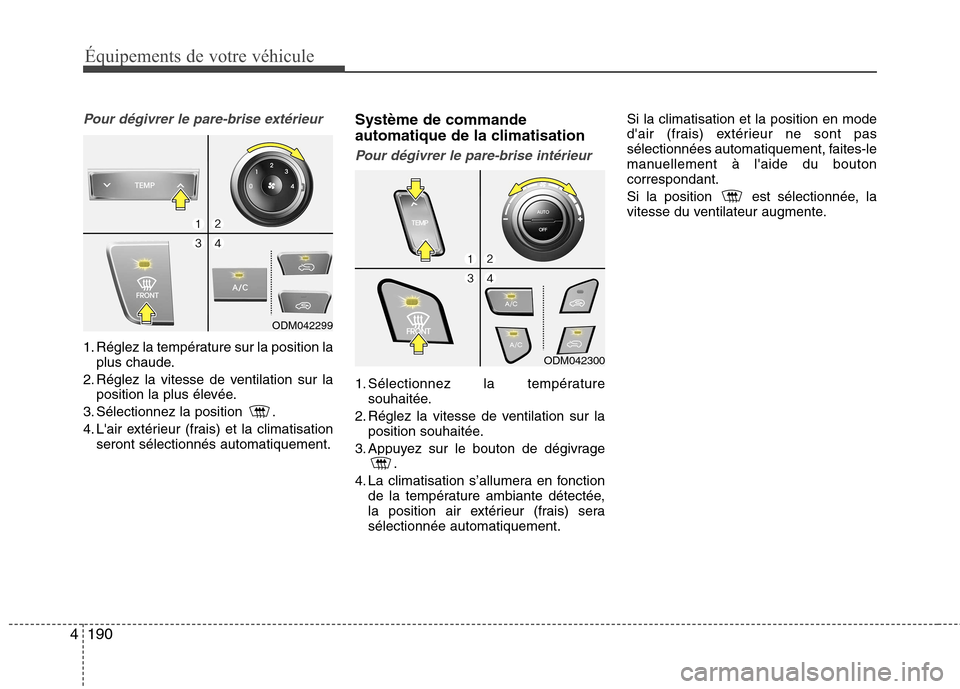

Pour dégivrer le pare-brise extérieur
1. Réglez la température sur la position la
plus chaude.
2. Réglez la vitesse de ventilation sur la position la plus élevée.
3. Sélectionnez la position .
4. L'air extérieur (frais) et la climatisation seront sélectionnés automatiquement. Système de commande
automatique de la climatisation
Pour dégivrer le pare-brise intérieur
1. Sélectionnez la température
souhaitée.
2. Réglez la vitesse de ventilation sur la position souhaitée.
3. Appuyez sur le bouton de dégivrage .
4. La climatisation s’allumera en fonction de la température ambiante détectée,
la position air extérieur (frais) serasélectionnée automatiquement. Si la climatisation et la position en mode
d'air (frais) extérieur ne sont pas
sélectionnées automatiquement, faites-le
manuellement à l'aide du boutoncorrespondant.
Si la position est sélectionnée, la
vitesse du ventilateur augmente.
ODM042299
ODM042300

4191
Équipements de votre véhicule

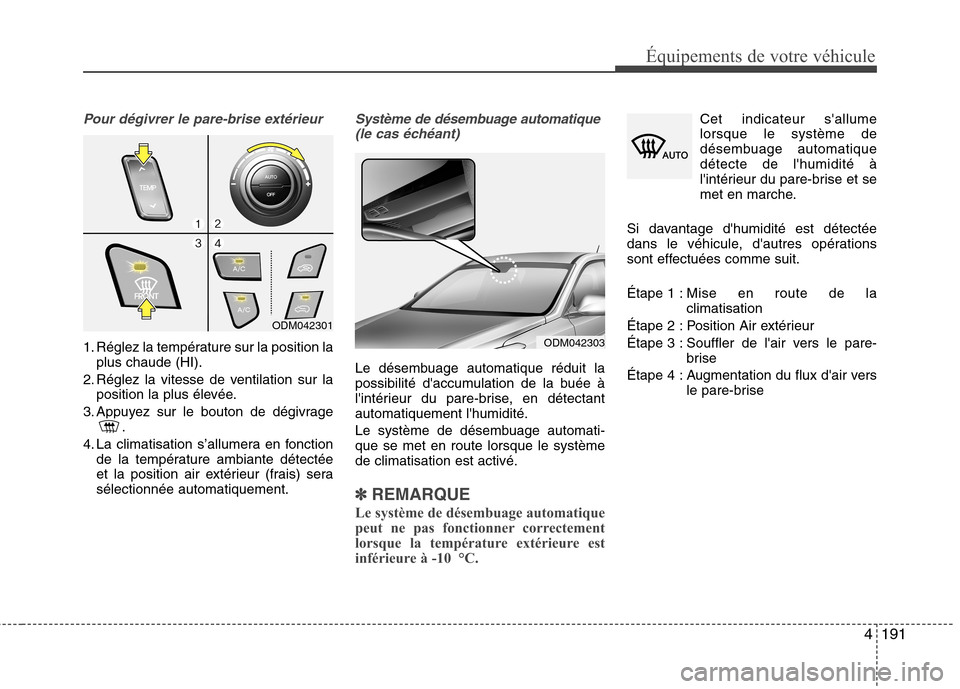

Pour dégivrer le pare-brise extérieur
1. Réglez la température sur la position laplus chaude (HI).
2. Réglez la vitesse de ventilation sur la position la plus élevée.
3. Appuyez sur le bouton de dégivrage .
4. La climatisation s’allumera en fonction de la température ambiante détectée
et la position air extérieur (frais) serasélectionnée automatiquement.
Système de désembuage automatique
(le cas échéant)
Le désembuage automatique réduit la
possibilité d'accumulation de la buée à
l'intérieur du pare-brise, en détectantautomatiquement l'humidité.
Le système de désembuage automati- que se met en route lorsque le systèmede climatisation est activé.
✽✽ REMARQUE
Le système de désembuage automatique
peut ne pas fonctionner correctement
lorsque la température extérieure est
inférieure à -10 °C.
Cet indicateur s'allume lorsque le système de
désembuage automatiquedétecte de l'humidité à
l'intérieur du pare-brise et se
met en marche.
Si davantage d'humidité est détectée
dans le véhicule, d'autres opérations
sont effectuées comme suit. Étape 1 : Mise en route de la climatisation
Étape 2 : Position Air extérieur
Étape 3 : Souffler de l'air vers le pare- brise
Étape 4 : Augmentation du flux d'air vers le pare-brise
ODM042303
ODM042301

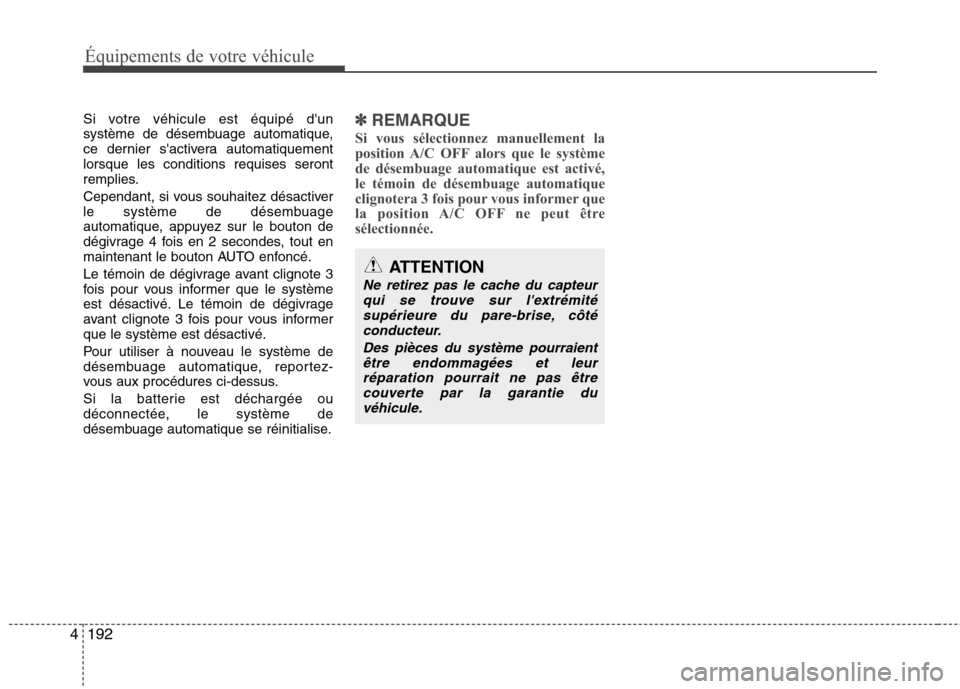

192
4
Équipements de votre véhicule
Si votre véhicule est équipé d'un
système de désembuage automatique,
ce dernier s'activera automatiquementlorsque les conditions requises seront
remplies.
Cependant, si vous souhaitez désactiver
le système de désembuage
automatique, appuyez sur le bouton de
dégivrage 4 fois en 2 secondes, tout en
maintenant le bouton AUTO enfoncé.
Le témoin de dégivrage avant clignote 3
fois pour vous informer que le système
est désactivé. Le témoin de dégivrage
avant clignote 3 fois pour vous informerque le système est désactivé.
Pour utiliser à nouveau le système de
désembuage automatique, reportez-
vous aux procédures ci-dessus.
Si la batterie est déchargée ou
déconnectée, le système de
désembuage automatique se réinitialise.✽✽
REMARQUE
Si vous sélectionnez manuellement la
position A/C OFF alors que le système
de désembuage automatique est activé,
le témoin de désembuage automatique
clignotera 3 fois pour vous informer que
la position A/C OFF ne peut être
sélectionnée.
ATTENTION
Ne retirez pas le cache du capteur qui se trouve sur l'extrémitésupérieure du pare-brise, côté
conducteur.
Des pièces du système pourraientêtre endommagées et leurréparation pourrait ne pas être couverte par la garantie du
véhicule.
