Entretien

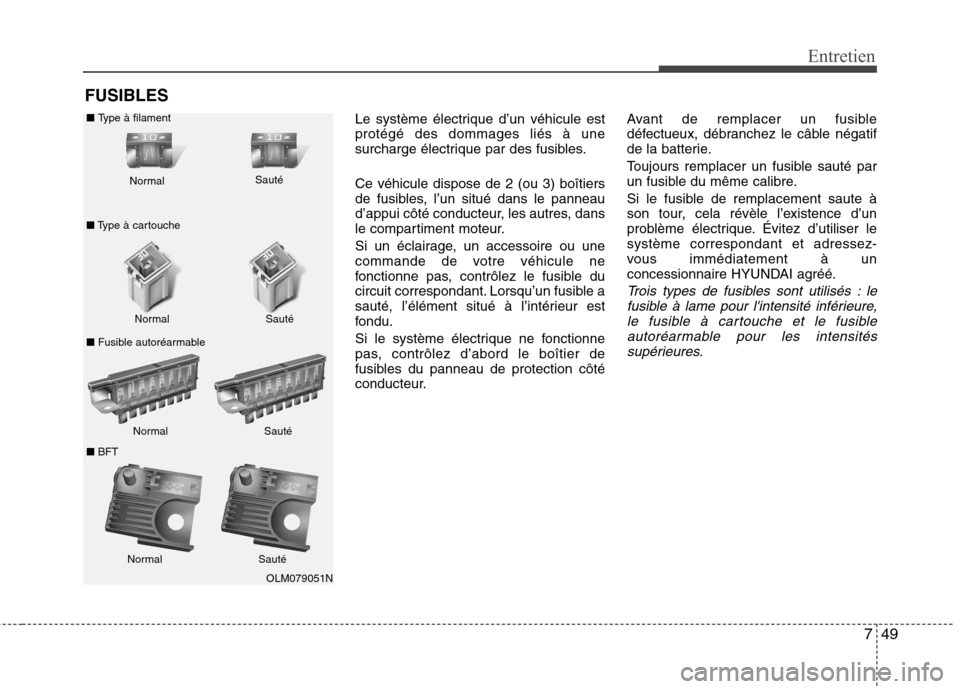

FUSIBLESLe système électrique d’un véhicule est protégé des dommages liés à une
surcharge électrique par des fusibles. Ce véhicule dispose de 2 (ou 3) boîtiers
de fusibles, l’un situé dans le panneau
d’appui côté conducteur, les autres, dans
le compartiment moteur.
Si un éclairage, un accessoire ou une
commande de votre véhicule ne
fonctionne pas, contrôlez le fusible du
circuit correspondant. Lorsqu’un fusible a
sauté, l’élément situé à l’intérieur est
fondu.
Si le système électrique ne fonctionne
pas, contrôlez d’abord le boîtier de
fusibles du panneau de protection côté
conducteur. Avant de remplacer un fusible
défectueux, débranchez le câble négatif
de la batterie.
Toujours remplacer un fusible sauté par
un fusible du même calibre.
Si le fusible de remplacement saute à
son tour, cela révèle l’existence d’un
problème électrique. Évitez d’utiliser lesystème correspondant et adressez-
vous immédiatement à un
concessionnaire HYUNDAI agréé.
Trois types de fusibles sont utilisés : le
fusible à lame pour l'intensité inférieure,le fusible à cartouche et le fusible autoréarmable pour les intensités supérieures.
OLM079051N
Normal
Normal
■
Type à filament
■ Type à cartouche
■ Fusible autoréarmable
■ BFT Sauté
Sauté
Normal Sauté
Normal Sauté

Entretien
50
7
✽✽

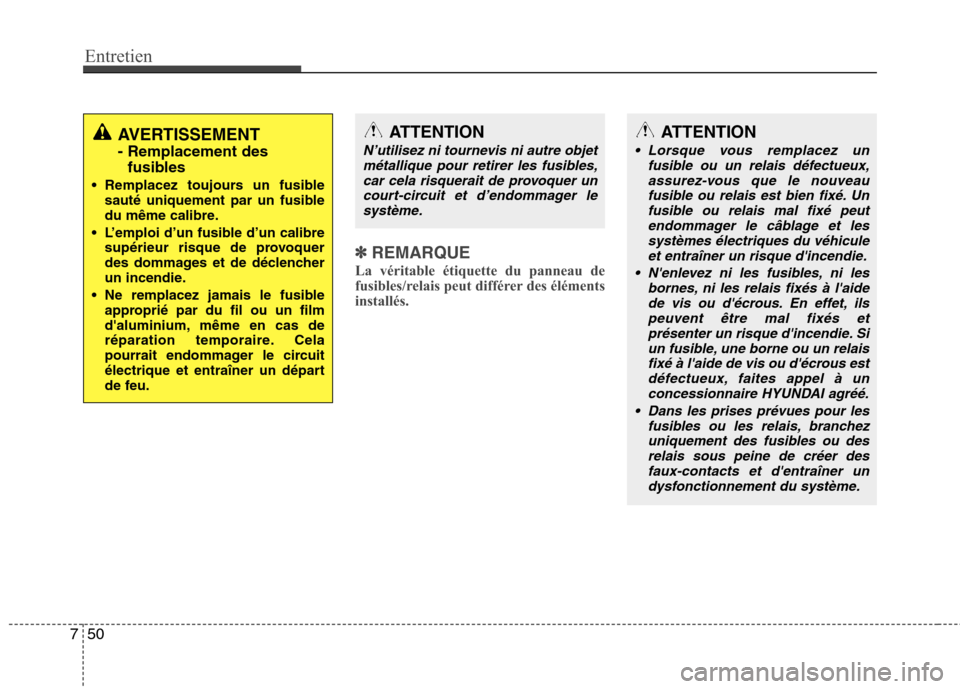

REMARQUE
La véritable étiquette du panneau de
fusibles/relais peut différer des éléments
installés.
ATTENTION
Lorsque vous remplacez un fusible ou un relais défectueux,
assurez-vous que le nouveau fusible ou relais est bien fixé. Unfusible ou relais mal fixé peutendommager le câblage et les
systèmes électriques du véhiculeet entraîner un risque d'incendie.
N'enlevez ni les fusibles, ni les bornes, ni les relais fixés à l'aide
de vis ou d'écrous. En effet, ils peuvent être mal fixés etprésenter un risque d'incendie. Si un fusible, une borne ou un relais
fixé à l'aide de vis ou d'écrous estdéfectueux, faites appel à un concessionnaire HYUNDAI agréé.
Dans les prises prévues pour les fusibles ou les relais, branchez
uniquement des fusibles ou desrelais sous peine de créer des faux-contacts et d'entraîner undysfonctionnement du système.AVERTISSEMENT - Remplacement des
fusibles
Remplacez toujours un fusible sauté uniquement par un fusible
du même calibre.
L’emploi d’un fusible d’un calibre supérieur risque de provoquer
des dommages et de déclencher
un incendie.
Ne remplacez jamais le fusible approprié par du fil ou un film
d'aluminium, même en cas de
réparation temporaire. Cela
pourrait endommager le circuit
électrique et entraîner un départ
de feu.ATTENTION
N’utilisez ni tournevis ni autre objet
métallique pour retirer les fusibles,
car cela risquerait de provoquer uncourt-circuit et d’endommager lesystème.

751
Entretien
Remplacement du boîtier de fusiblesdu tableau de bord
1. Placez le contacteur d’allumage et tous les autres commutateurs en position « Off ».
2. Ouvrez le couvercle du boîtier de fusibles. 3. Retirez le fusible suspecté. Utilisez
l’outil d’extraction placé dans le boîtier
de fusibles du compartiment moteur.
4. Contrôlez le fusible extrait, remplacez- le s’il est sauté.
5. Insérez un nouveau fusible du même calibre et assurez-vous qu’il est bien
fixé dans les clips. Si le joint est lâche, nous recommandonsde consulter un concessionnaire
HYUNDAI agréé.
Si vous ne disposez pas de fusible de
rechange, utilisez un fusible de mêmecalibre provenant d’un circuit qui n’est
pas indispensable au fonctionnement du véhicule, tel que le fusible de l’allume-cigare.
Si les phares ou d’autres composants
électriques ne fonctionnent pas et que
les fusibles sont en bon état, contrôlez le
boîtier de fusibles dans le compartiment
moteur. Si un fusible a sauté, il doit êtreremplacé.
ODM072017
ODM072018

Entretien
52
7
Commutateur de fusibles
Placez toujours le commutateur de
fusibles en position ON.
Si vous mettez le commutateur
d'activation du mode en position OFF,
certains éléments tels que l'horloge
audio et numérique, doivent êtreréinitialisés et l'émetteur (ou la clé
intelligente) peut ne pas fonctionnercorrectement.
Remplacement d’un fusible du boîtier
situé dans le compartiment moteur1. Placez le contacteur d’allumage et tous les autres commutateurs en position « Off ».
2. Pour retirer le couvercle du boîtier de fusibles, appuyez sur le bouton et tirez.
3. Contrôlez le fusible extrait, remplacez- le s’il est sauté. Pour retirer ou insérer
le fusible, utilisez l'extracteur de fusible
situé dans le boîtier de fusibles du
compartiment moteur.
4. Insérez un nouveau fusible du même calibre et assurez-vous qu’il est bien
fixé dans les clips.
Si le joint est lâche, nous recommandons de consulter un
concessionnaire HYUNDAI agréé.
ODM072027
ODM072028
Diesel uniquementODM072019
ATTENTION
Placez toujours le commutateur de
fusibles en position ON pendant
que vous conduisez le véhicule.
ATTENTION
Après avoir contrôlé le boîtier defusibles du compartiment moteur,fixez à nouveau solidement son
couvercle. Si vous ne le faites pas,les infiltrations d’eau peuvent provoquer des pannes électriques.

753
Entretien
Fusible autoréarmable
Si le fusible autoréarmableest sauté, il
doit être retiré comme suit :
1. Débranchez le câble négatif de la batterie.
2. Retirez les boulons représentés sur l'illustration ci-dessus.
3. Remplacer le fusible sauté par un fusible du même calibre.
4. Réinstallez les éléments dans l’ordre inverse du démontage.
✽✽ REMARQUE
Si le fusible autoréarmable est
défectueux, nous vous conseillons de
faire appel à un concessionnaire
HYUNDAI agréé.Fusible principal
Si le fusible principal est défectueux, il doit être retiré comme suit :
1. Débranchez le câble négatif de la batterie.
2. Retirez les écrous présentés dans l'illustration ci-dessus.
3. Remplacez le fusible par un fusible neuf du même calibre.
4. Procédez à la réinstallation en suivant l'ordre inverse du démontage.
ONCDMC2037ONCNMC2033

Entretien
54
7

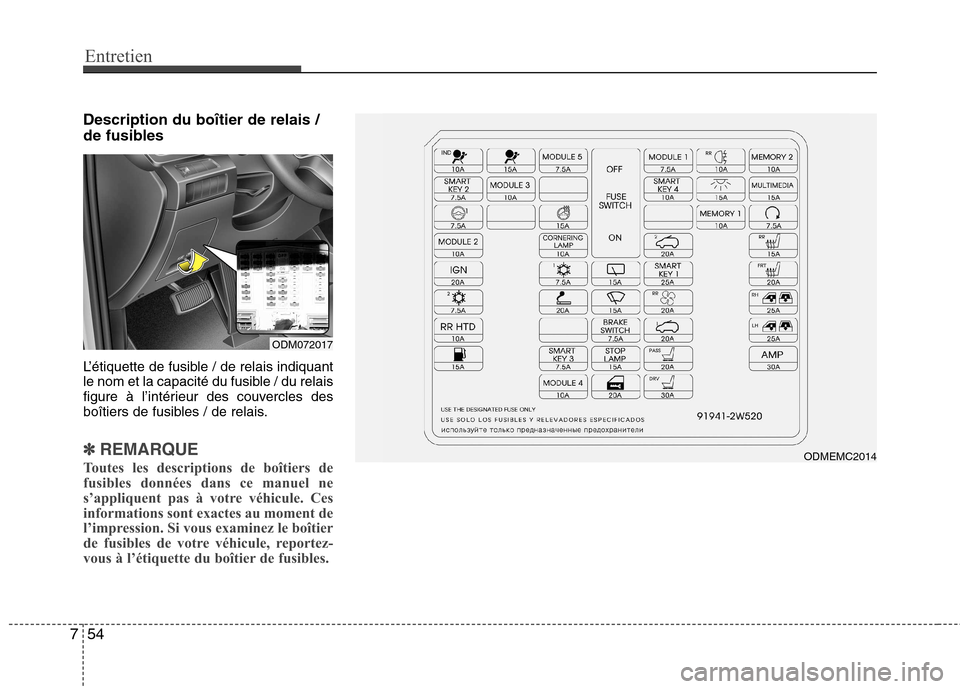

Description du boîtier de relais /
de fusibles
L’étiquette de fusible / de relais indiquant
le nom et la capacité du fusible / du relais
figure à l’intérieur des couvercles des
boîtiers de fusibles / de relais.
✽✽
REMARQUE
Toutes les descriptions de boîtiers de
fusibles données dans ce manuel ne
s’appliquent pas à votre véhicule. Ces
informations sont exactes au moment de
l’impression. Si vous examinez le boîtier
de fusibles de votre véhicule, reportez-
vous à l’étiquette du boîtier de fusibles.
ODM072017
ODMEMC2014

755
Entretien
DescriptionSymbole Calibre du fusibleComposant protégé
A/BAG IND10ACombiné d'instruments
A/BAG15AModule de commande SRS, module de commande de climatisation
MODULE 57,5A
Détecteur de pluie, toit ouvrant, module de commande de clé intelligente, module de
commande de la caisse, système de guidage de stationnement, climatisation, relais de
ventilation arrière, siège chauffant arrière gauche/droite, Module de commande des
sièges climatisés conducteur/passager, module de commande de siège chauffant
conducteur/passager.
MODULE 17,5ACommutateur du mode sport, solénoïde de clé, commutateur de la console
droite/gauche, commutateur de la console avant, commutateur de la vitre électrique
arrière droite/gauche, REAR_BLOWER SWITCH
REAR FOG LAMP10ABoîte de relais du module de commande d'allumage (relais antibrouillard arrière)
MEMORY 210A
Module de commande de la caisse, module de contrôle de la pression des pneus,
module IMS du conducteur, module de la porte conducteur/passager, capteur optique
automatique, prise de diagnostic, module de commande de climatisation, combiné
d'instruments,
SMART KEY 27,5AModule de commande de la clé intelligente, module antidémarrage

Entretien
56
7
DescriptionSymbole Calibre du fusibleComposant protégé
MODULE 310A
Module de commande de la caisse, combiné d'instruments, module de contrôle de la
pression des pneus, AMP, module de commande du système d'aide au stationnement
intelligent, rétroviseur électrochromatique, module d'alerte de franchissement de file,
capteur de l'angle de braquage, audio, module de commande de climatisation, unité
frontale de navigation et A/V, 4 roues motrices ECM voyant du levier de vitesse
automatique, capteur gauche/droit du système d'assistance au stationnement arrière,
siège chauffant arrière gauche/droite, module de commande des sièges climatisés
conducteur/passager, module de siège chauffant conducteur/passager, module IMS du
conducteur, commutateur de la console droite/gauche, commutateur de la console
arrière, Capteur gauche/droit du système d'assistance au stationnement, module de la
porte conducteur/passager, module de frein à main électrique
SMART KEY 410ACommutateur du bouton d'arrêt et de démarrage, module antidémarrage
INTERIOR LAMP15ALampe de l'espace de chargement, applique gauche/droite, lampe de console
plafonnier, liseuse centrale, lampe personnelle gauche/droite
MULTI MEDIAMULTI MEDIA15AAudio, unité frontale de navigation et A/V, horloge numérique
MDPS7,5AUnité MDPS
HANDLE HTD15ACommutateur du volant
MEMORY 110ARécepteur radiofréquence, clé de contact III et commutateur de fermeture des portes
START7,5A
SANS IMMO. et clé intelligente : Boîte relais du module de commande d'allumage
(relais de l'alarme antivol). Avec IMMO/clé intelligente : Module de commande du
moteur/module de commande du groupe motopropulseur, contacteur de position
engagée de boîte-pont, module de commande de la clé intelligente, boîtier de
relais/fusibles E/R (RLY. 2)
