Conduire votre véhicule

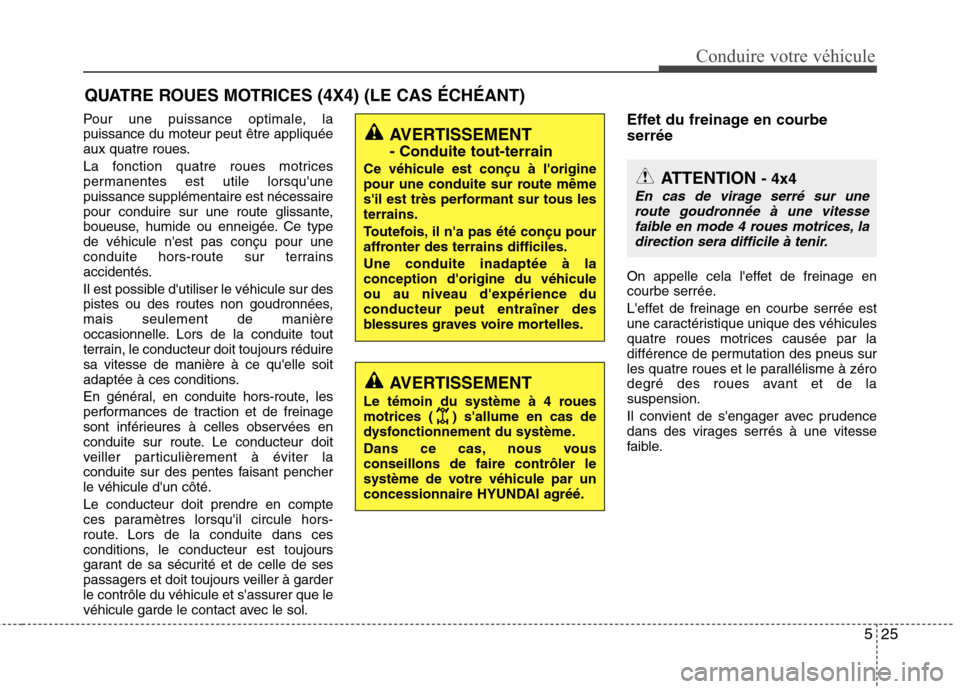

Pour une puissance optimale, la puissance du moteur peut être appliquée
aux quatre roues.
La fonction quatre roues motrices
permanentes est utile lorsqu'unepuissance supplémentaire est nécessaire
pour conduire sur une route glissante,
boueuse, humide ou enneigée. Ce typede véhicule n'est pas conçu pour une
conduite hors-route sur terrains
accidentés.
Il est possible d'utiliser le véhicule sur des
pistes ou des routes non goudronnées,mais seulement de manière
occasionnelle. Lors de la conduite tout
terrain, le conducteur doit toujours réduiresa vitesse de manière à ce qu'elle soit
adaptée à ces conditions.
En général, en conduite hors-route, les
performances de traction et de freinage
sont inférieures à celles observées en
conduite sur route. Le conducteur doit
veiller particulièrement à éviter la
conduite sur des pentes faisant pencherle véhicule d'un côté. Le conducteur doit prendre en compte
ces paramètres lorsqu'il circule hors-
route. Lors de la conduite dans ces
conditions, le conducteur est toujours
garant de sa sécurité et de celle de ses
passagers et doit toujours veiller à garderle contrôle du véhicule et s'assurer que le
véhicule garde le contact avec le sol.Effet du freinage en courbe serrée
On appelle cela l'effet de freinage en
courbe serrée.
L'effet de freinage en courbe serrée est
une caractéristique unique des véhicules
quatre roues motrices causée par la
différence de permutation des pneus sur
les quatre roues et le parallélisme à zéro
degré des roues avant et de lasuspension.
Il convient de s'engager avec prudence
dans des virages serrés à une vitesse
faible.
QUATRE ROUES MOTRICES (4X4) (LE CAS ÉCHÉANT)
AVERTISSEMENT - Conduite tout-terrain
Ce véhicule est conçu à l'origine
pour une conduite sur route même
s'il est très performant sur tous lesterrains.
Toutefois, il n'a pas été conçu pour
affronter des terrains difficiles. Une conduite inadaptée à la conception d'origine du véhicule
ou au niveau d'expérience duconducteur peut entraîner des
blessures graves voire mortelles.
ATTENTION - 4x4
En cas de virage serré sur une
route goudronnée à une vitessefaible en mode 4 roues motrices, la
direction sera difficile à tenir.
AVERTISSEMENT
Le témoin du système à 4 roues
motrices ( ) s'allume en cas de
dysfonctionnement du système.
Dans ce cas, nous vous conseillons de faire contrôler le
système de votre véhicule par un
concessionnaire HYUNDAI agréé.

Conduire votre véhicule
84
5

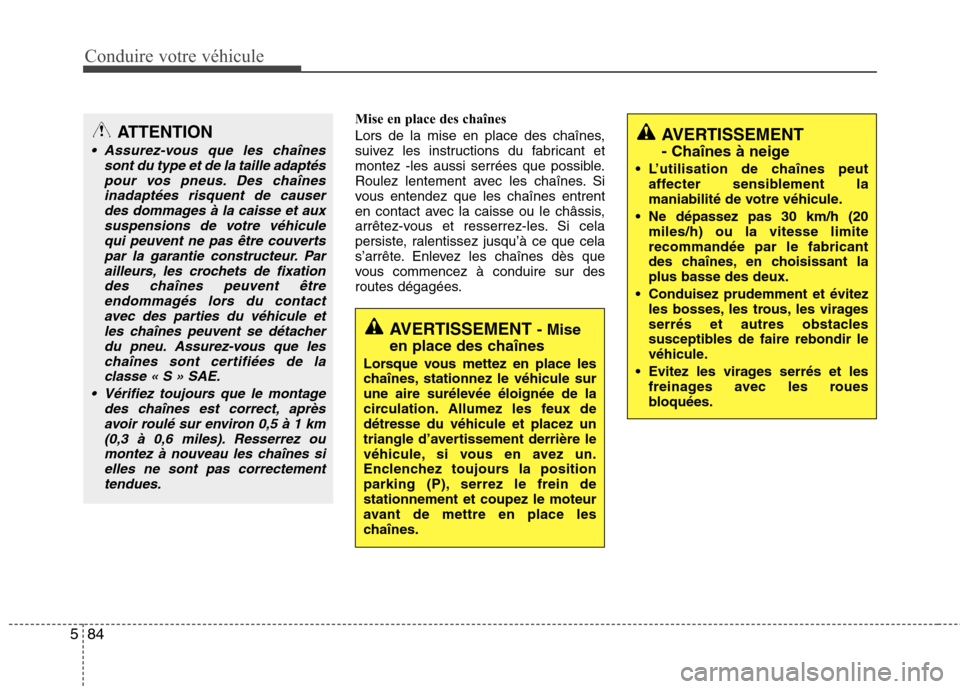

Mise en place des chaînes
Lors de la mise en place des chaînes,
suivez les instructions du fabricant et
montez -les aussi serrées que possible.
Roulez lentement avec les chaînes. Si
vous entendez que les chaînes entrent
en contact avec la caisse ou le châssis,
arrêtez-vous et resserrez-les. Si cela
persiste, ralentissez jusqu’à ce que cela
s’arrête. Enlevez les chaînes dès que
vous commencez à conduire sur des
routes dégagées.
AVERTISSEMENT - Mise
en place des chaînes
Lorsque vous mettez en place les
chaînes, stationnez le véhicule sur
une aire surélevée éloignée de la
circulation. Allumez les feux dedétresse du véhicule et placez un
triangle d’avertissement derrière le
véhicule, si vous en avez un.
Enclenchez toujours la position
parking (P), serrez le frein destationnement et coupez le moteur
avant de mettre en place les
chaînes.
AVERTISSEMENT
- Chaînes à neige
L’utilisation de chaînes peut affecter sensiblement la
maniabilité de votre véhicule.
Ne dépassez pas 30 km/h (20 miles/h) ou la vitesse limiterecommandée par le fabricant
des chaînes, en choisissant laplus basse des deux.
Conduisez prudemment et évitez les bosses, les trous, les virages
serrés et autres obstacles
susceptibles de faire rebondir le
véhicule.
Evitez les virages serrés et les freinages avec les roues
bloquées.ATTENTION
Assurez-vous que les chaînes
sont du type et de la taille adaptés
pour vos pneus. Des chaînesinadaptées risquent de causerdes dommages à la caisse et aux suspensions de votre véhicule
qui peuvent ne pas être couvertspar la garantie constructeur. Parailleurs, les crochets de fixation
des chaînes peuvent êtreendommagés lors du contactavec des parties du véhicule etles chaînes peuvent se détacher
du pneu. Assurez-vous que leschaînes sont certifiées de laclasse « S » SAE.
Vérifiez toujours que le montage des chaînes est correct, après
avoir roulé sur environ 0,5 à 1 km(0,3 à 0,6 miles). Resserrez oumontez à nouveau les chaînes sielles ne sont pas correctement
tendues.

585
Conduire votre véhicule

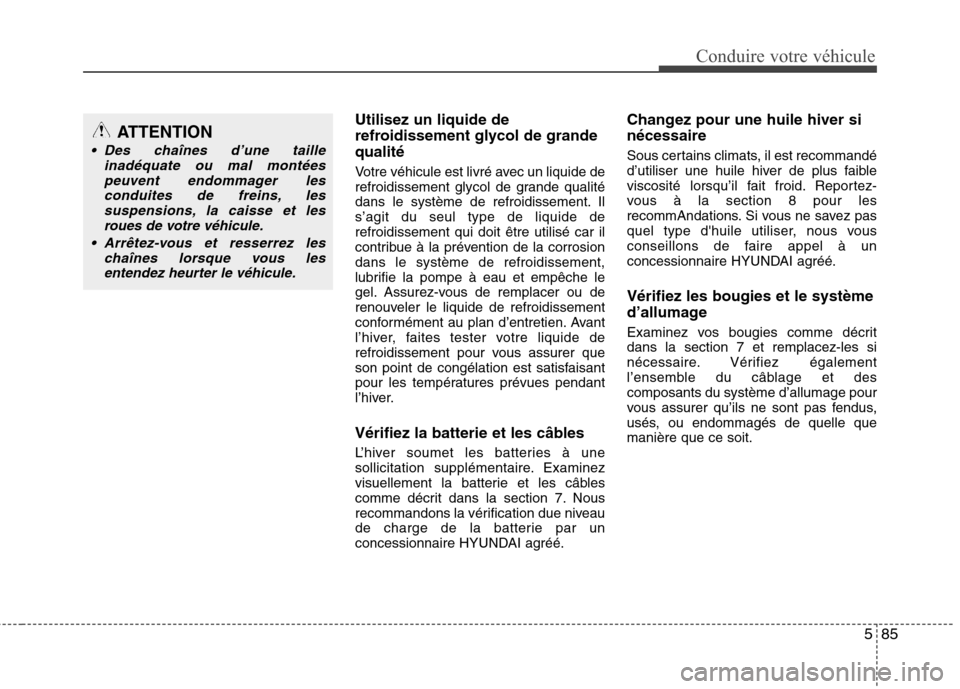

Utilisez un liquide de
refroidissement glycol de grandequalité
Votre véhicule est livré avec un liquide de
refroidissement glycol de grande qualité
dans le système de refroidissement. Ils’agit du seul type de liquide derefroidissement qui doit être utilisé car il
contribue à la prévention de la corrosiondans le système de refroidissement,
lubrifie la pompe à eau et empêche le
gel. Assurez-vous de remplacer ou de
renouveler le liquide de refroidissement
conformément au plan d’entretien. Avant
l’hiver, faites tester votre liquide de
refroidissement pour vous assurer que
son point de congélation est satisfaisant
pour les températures prévues pendant
l’hiver.
Vérifiez la batterie et les câbles
L’hiver soumet les batteries à une
sollicitation supplémentaire. Examinez
visuellement la batterie et les câbles
comme décrit dans la section 7. Nous
recommandons la vérification due niveau
de charge de la batterie par un
concessionnaire HYUNDAI agréé.Changez pour une huile hiver si nécessaire
Sous certains climats, il est recommandé
d’utiliser une huile hiver de plus faible
viscosité lorsqu’il fait froid. Reportez-
vous à la section 8 pour les
recommAndations. Si vous ne savez pas
quel type d'huile utiliser, nous vous
conseillons de faire appel à un
concessionnaire HYUNDAI agréé. Vérifiez les bougies et le système
d’allumage
Examinez vos bougies comme décrit dans la section 7 et remplacez-les si
nécessaire. Vérifiez également
l’ensemble du câblage et descomposants du système d’allumage pour
vous assurer qu’ils ne sont pas fendus,
usés, ou endommagés de quelle quemanière que ce soit.ATTENTION
Des chaînes d’une taille
inadéquate ou mal montées
peuvent endommager lesconduites de freins, lessuspensions, la caisse et les roues de votre véhicule.
Arrêtez-vous et resserrez les chaînes lorsque vous lesentendez heurter le véhicule.

Que faire en cas d’urgence
36
6

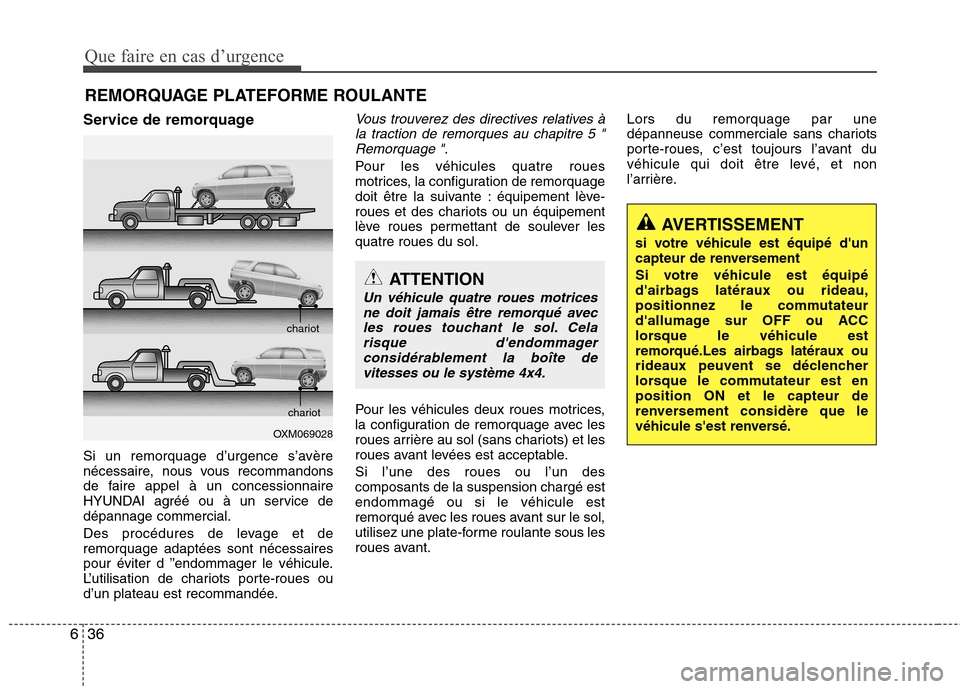

REMORQUAGE PLATEFORME ROULANTE
Service de remorquage
Si un remorquage d’urgence s’avère
nécessaire, nous vous recommandons
de faire appel à un concessionnaire
HYUNDAI agréé ou à un service dedépannage commercial.
Des procédures de levage et de remorquage adaptées sont nécessaires
pour éviter d ”endommager le véhicule.
L’utilisation de chariots porte-roues ou
d’un plateau est recommandée.
Vous trouverez des directives relatives à la traction de remorques au chapitre 5 "Remorquage ".
Pour les véhicules quatre roues
motrices, la configuration de remorquage
doit être la suivante : équipement lève-
roues et des chariots ou un équipement
lève roues permettant de soulever lesquatre roues du sol.
Pour les véhicules deux roues motrices,
la configuration de remorquage avec les
roues arrière au sol (sans chariots) et les
roues avant levées est acceptable. Si l’une des roues ou l’un des composants de la suspension chargé estendommagé ou si le véhicule est
remorqué avec les roues avant sur le sol,
utilisez une plate-forme roulante sous les
roues avant. Lors du remorquage par une
dépanneuse commerciale sans chariots
porte-roues, c’est toujours l’avant du
véhicule qui doit être levé, et non
l’arrière.
OXM069028
chariot
chariot
ATTENTION
Un véhicule quatre roues motrices
ne doit jamais être remorqué avecles roues touchant le sol. Celarisque d'endommager
considérablement la boîte devitesses ou le système 4x4.
AVERTISSEMENT
si votre véhicule est équipé d'un
capteur de renversement
Si votre véhicule est équipé
d'airbags latéraux ou rideau,
positionnez le commutateur
d'allumage sur OFF ou ACC
lorsque le véhicule est
remorqué.Les airbags latéraux ou
rideaux peuvent se déclencher
lorsque le commutateur est enposition ON et le capteur de
renversement considère que le
véhicule s'est renversé.

713
Entretien

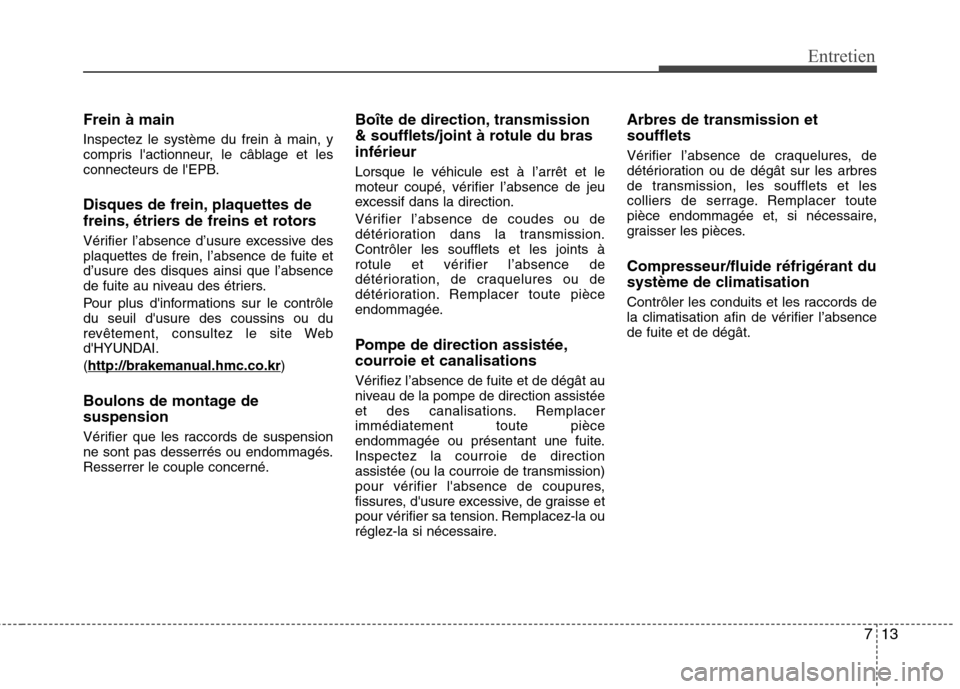

Frein à main Inspectez le système du frein à main, y
compris l'actionneur, le câblage et les
connecteurs de l'EPB.
Disques de frein, plaquettes de
freins, étriers de freins et rotors
Vérifier l’absence d’usure excessive des plaquettes de frein, l’absence de fuite etd’usure des disques ainsi que l’absence
de fuite au niveau des étriers.
Pour plus d'informations sur le contrôle du seuil d'usure des coussins ou du
revêtement, consultez le site Web
d'HYUNDAI. (http://brakeman
ual.hmc.co.kr)
Boulons de montage de suspension
Vérifier que les raccords de suspension
ne sont pas desserrés ou endommagés.
Resserrer le couple concerné. Boîte de direction, transmission
& soufflets/joint à rotule du brasinférieur Lorsque le véhicule est à l’arrêt et le
moteur coupé, vérifier l’absence de jeu
excessif dans la direction.
Vérifier l’absence de coudes ou de
détérioration dans la transmission.Contrôler les soufflets et les joints à
rotule et vérifier l’absence de
détérioration, de craquelures ou de
détérioration. Remplacer toute pièce
endommagée.
Pompe de direction assistée,
courroie et canalisations
Vérifiez l’absence de fuite et de dégât au
niveau de la pompe de direction assistée
et des canalisations. Remplacerimmédiatement toute pièce
endommagée ou présentant une fuite.Inspectez la courroie de direction
assistée (ou la courroie de transmission)
pour vérifier l'absence de coupures,
fissures, d'usure excessive, de graisse et
pour vérifier sa tension. Remplacez-la ou
réglez-la si nécessaire.Arbres de transmission et soufflets
Vérifier l’absence de craquelures, de
détérioration ou de dégât sur les arbres
de transmission, les soufflets et les
colliers de serrage. Remplacer toute
pièce endommagée et, si nécessaire,
graisser les pièces. Compresseur/fluide réfrigérant du
système de climatisation
Contrôler les conduits et les raccords de
la climatisation afin de vérifier l’absencede fuite et de dégât.
