2015 Hyundai Grand Santa Fe Manuel du propriétaire (in French)

757
Entretien
DescriptionSymbole Calibre du fusibleComposant protégé
MODULE 210A
Module du système de phares adaptatifs, commutateur de la planche de bord, unité de
relais incandescente (DSL), connecteur de contrôle universel, phare gauche/droite,
actionneur du dispositif de mise à niveau des phares gauche/droite, module du dispositif
de mise à niveau automatique des phares, commutateur de feu stop, boîte Diesel (RLY.1(DSL)
SUNROOF 220AToit ouvrant
S/HEATER RR15ASiège chauffant arrière gauche/droit
IGN20ABoîtier de fusibles/relais E/R (Fusible - F36, F37, F38)
A/CON 17.5ABoîtier de fusibles/relais E/R (RLY. 4/14), module de commande de climatisation,
ioniseur combiné, boîte diesel (RLY. 3/4)
WIPER RR15ARelais de l'essuie-glace arrière, moteur de l'essuie-glace arrière, commutateur
multifonctions
SMART KEY 125AModule de commande de clé intelligente
S/HEATER FRT20AModule de commande CCS conducteur/passager, module de commande de siège
chauffant conducteur/passager
A/CON 27,5AModule de commande de climatisation
C/LIGHTER20APrise de courant avant et allume-cigare, prise de courant arrière
WIPER FRT15ACommutateur multifonction, boîtier de fusibles/relais E/R (RLY. 9/11)

Entretien
58
7
DescriptionSymbole Calibre du fusibleComposant protégé
RR BLOWER20ABoîte relais du module de commande d'allumage (relais de la ventilation arrière)
P/WDW RH25AModule de sécurité des vitres électriques passager, module de la porte passager,
commutateur de la vitre électrique arrière droite, module de sécurité des vitres
électriques arrière (droite)
RR DEFOGGER10AModule de commande de climatisation
BRAKE SWITCH7,5AModule de commande de la clé intelligente, commutateur de feu stop
SUNROOF 120AToit ouvrant
P/WDW LH25AModule de sécurité des vitres électriques conducteur, module de la porte conducteur,
commutateur de la vitre électrique arrière gauche, module de sécurité des vitres
électriques arrière (gauche)
FUEL LID15ACommutateur de la trappe à carburant
SMART KEY 37,5AModule de commande de clé intelligente
STOP LAMPSTOP LAMP15AModule électronique du signal d'arrêt
P/SEAT PASS20ACommutateur manuel du siège passager
AMP30AAMP
MODULE 410AAudio, unité frontale de navigation et A/V, système de guidage de stationnement,
horloge numérique, module de commande de la caisse, lampe de console plafonnier,
commutateur du rétroviseur extérieur électrique, boîtier de fusibles/relais E/R (RLY. 1)
DR LOCK20ARelais de verrouillage/déverrouillage des portes, relais du hayon électrique
P/SEAT DRV30AModule IMS du conducteur, commutateur manuel du siège conducteur, commutateur de soutien lombaire du conducteur

759
Entretien

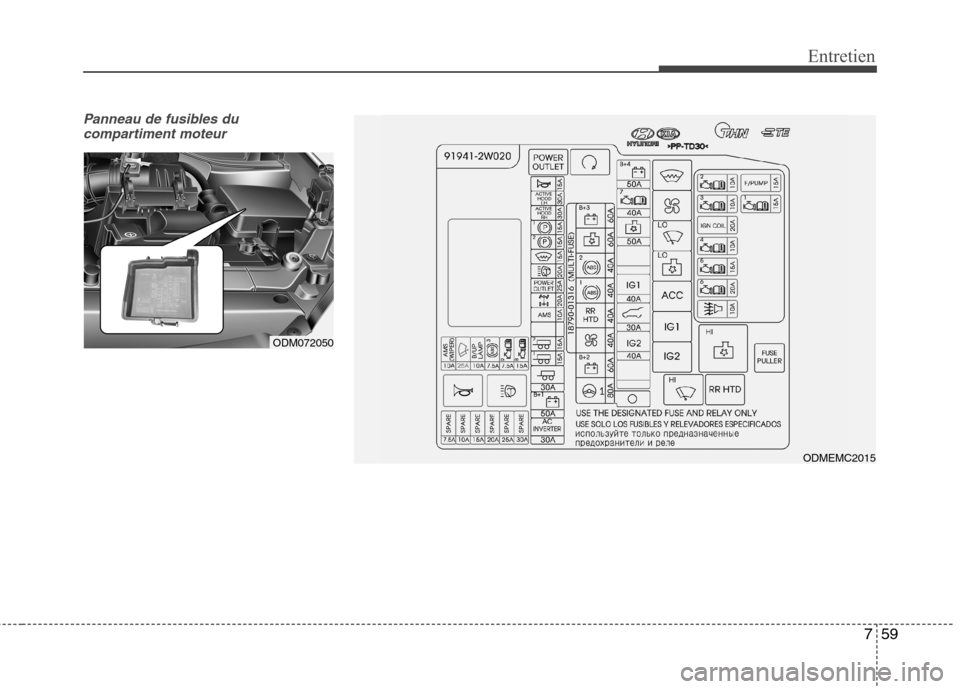

Panneau de fusibles ducompartiment moteur
ODM072050
ODMEMC2015

Entretien
60
7

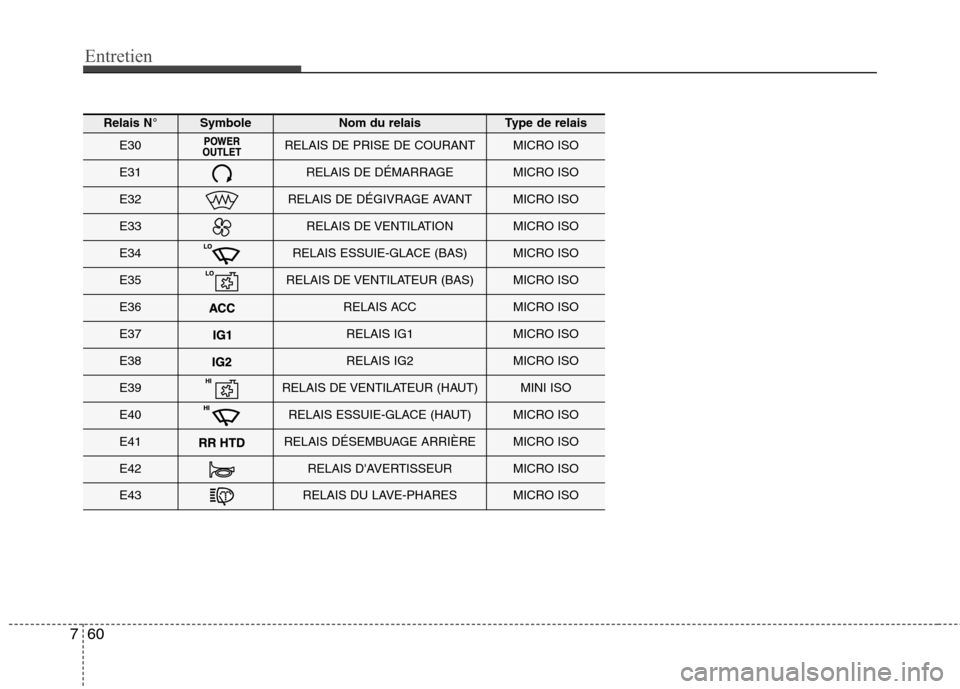

Relais N°SymboleNom du relaisType de relais
E30RELAIS DE PRISE DE COURANTMICRO ISO
E31RELAIS DE DÉMARRAGEMICRO ISO
E32RELAIS DE DÉGIVRAGE AVANTMICRO ISO
E33RELAIS DE VENTILATIONMICRO ISO
E34RELAIS ESSUIE-GLACE (BAS)MICRO ISO
E35RELAIS DE VENTILATEUR (BAS)MICRO ISO
E36RELAIS ACCMICRO ISO
E37RELAIS IG1MICRO ISO
E38RELAIS IG2MICRO ISO
E39RELAIS DE VENTILATEUR (HAUT)MINI ISO
E40RELAIS ESSUIE-GLACE (HAUT)MICRO ISO
E41RELAIS DÉSEMBUAGE ARRIÈREMICRO ISO
E42RELAIS D'AVERTISSEURMICRO ISO
E43RELAIS DU LAVE-PHARESMICRO ISO

761
Entretien

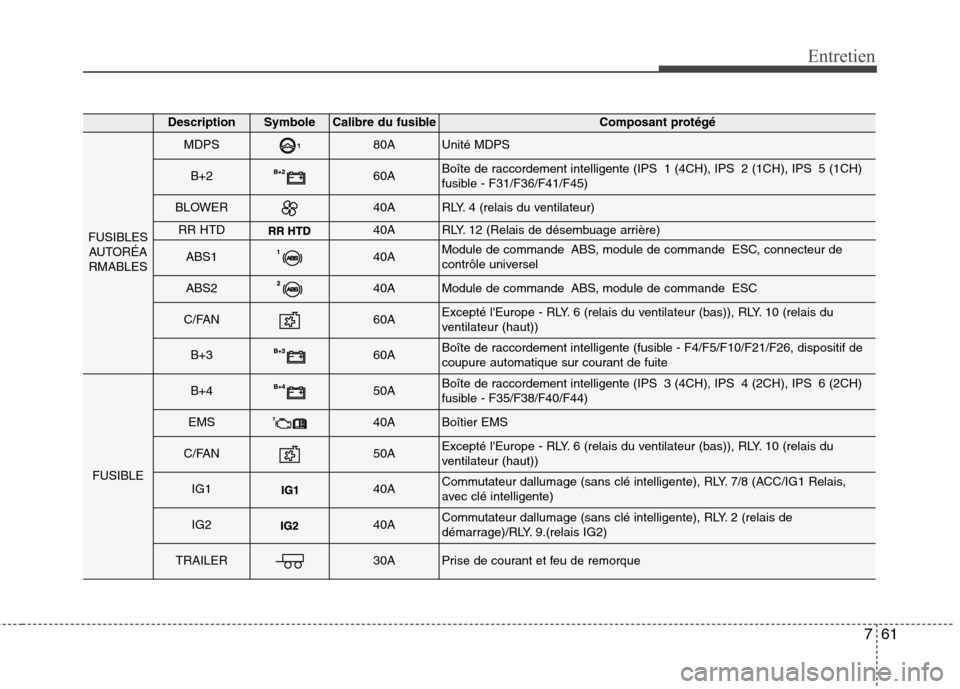

DescriptionSymbole Calibre du fusibleComposant protégé
FUSIBLESAUTORÉA
RMABLES
MDPS80AUnité MDPS
B+260ABoîte de raccordement intelligente (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH)
fusible - F31/F36/F41/F45)
BLOWER40ARLY. 4 (relais du ventilateur)
RR HTD40ARLY. 12 (Relais de désembuage arrière)
ABS140AModule de commande ABS, module de commande ESC, connecteur de
contrôle universel
ABS240AModule de commande ABS, module de commande ESC
C/FAN60AExcepté l'Europe - RLY. 6 (relais du ventilateur (bas)), RLY. 10 (relais du
ventilateur (haut))
B+360ABoîte de raccordement intelligente (fusible - F4/F5/F10/F21/F26, dispositif de
coupure automatique sur courant de fuite
FUSIBLE
B+450ABoîte de raccordement intelligente (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH)
fusible - F35/F38/F40/F44)
EMS40ABoîtier EMS
C/FAN50AExcepté l'Europe - RLY. 6 (relais du ventilateur (bas)), RLY. 10 (relais du
ventilateur (haut))
IG140ACommutateur dallumage (sans clé intelligente), RLY. 7/8 (ACC/IG1 Relais,
avec clé intelligente)
IG240ACommutateur dallumage (sans clé intelligente), RLY. 2 (relais de
démarrage)/RLY. 9.(relais IG2)
TRAILER30APrise de courant et feu de remorque

Entretien
62
7

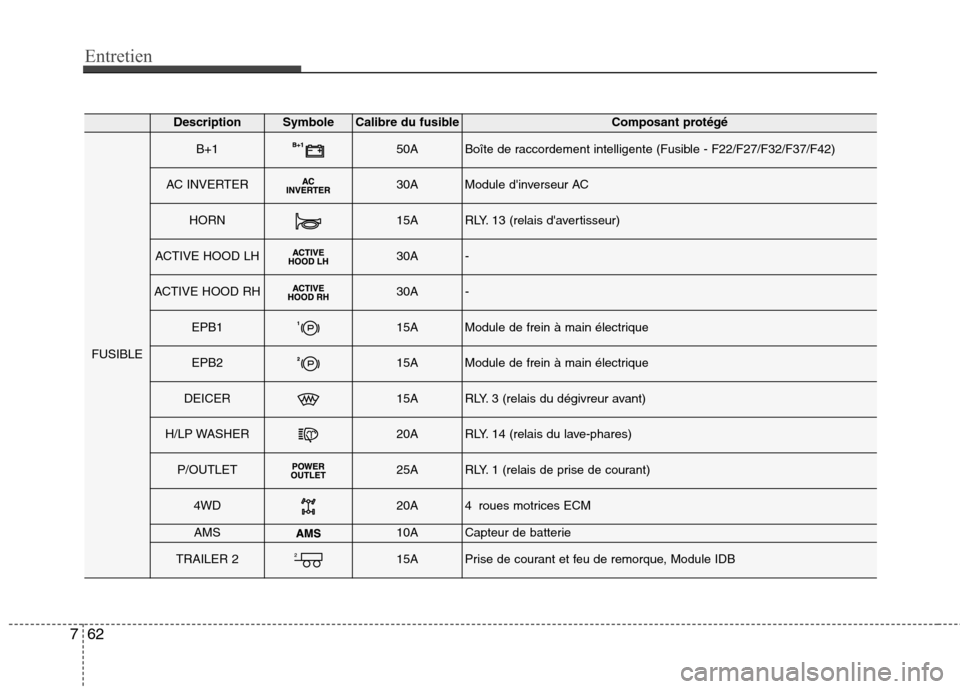

DescriptionSymbole Calibre du fusibleComposant protégé
FUSIBLE
B+150ABoîte de raccordement intelligente (Fusible - F22/F27/F32/F37/F42)
AC INVERTER30AModule d'inverseur AC
HORN15ARLY. 13 (relais d'avertisseur)
ACTIVE HOOD LH30A-
ACTIVE HOOD RH30A-
EPB115AModule de frein à main électrique
EPB215AModule de frein à main électrique
DEICER15ARLY. 3 (relais du dégivreur avant)
H/LP WASHER20ARLY. 14 (relais du lave-phares)
P/OUTLET25ARLY. 1 (relais de prise de courant)
4WD20A4 roues motrices ECM
AMS10ACapteur de batterie
TRAILER 215APrise de courant et feu de remorque, Module IDB

763
Entretien

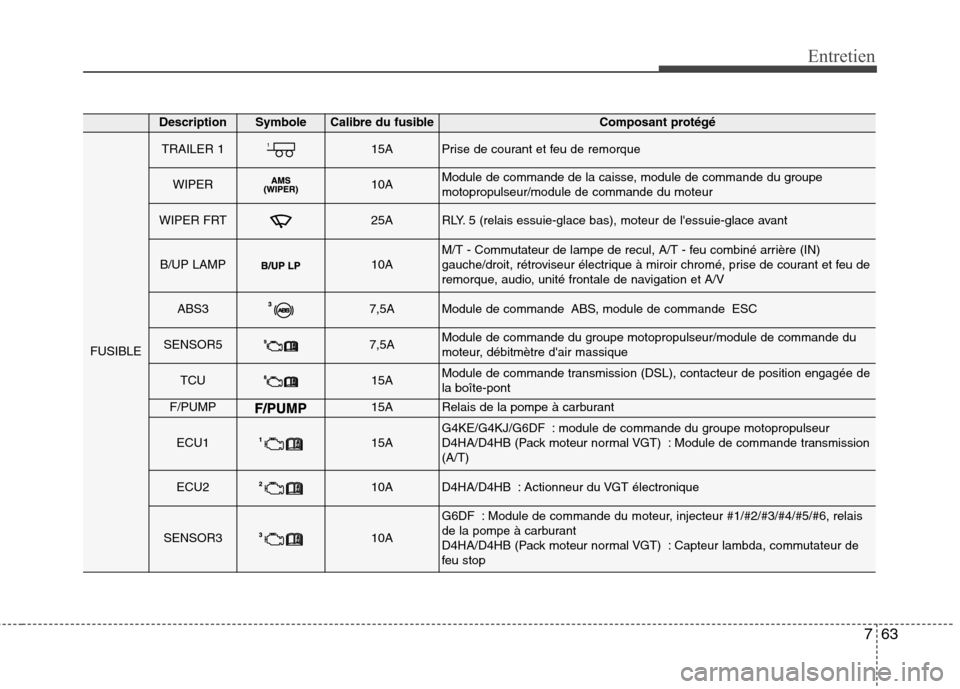

DescriptionSymbole Calibre du fusibleComposant protégé
FUSIBLE
TRAILER 115APrise de courant et feu de remorque
WIPER10AModule de commande de la caisse, module de commande du groupe motopropulseur/module de commande du moteur
WIPER FRT25ARLY. 5 (relais essuie-glace bas), moteur de l'essuie-glace avant
B/UP LAMP10AM/T - Commutateur de lampe de recul, A/T - feu combiné arrière (IN)
gauche/droit, rétroviseur électrique à miroir chromé, prise de courant et feu de
remorque, audio, unité frontale de navigation et A/V
ABS37,5AModule de commande ABS, module de commande ESC
SENSOR57,5AModule de commande du groupe motopropulseur/module de commande du
moteur, débitmètre d'air massique
TCU15AModule de commande transmission (DSL), contacteur de position engagée de la boîte-pont
F/PUMP15ARelais de la pompe à carburant
ECU115AG4KE/G4KJ/G6DF : module de commande du groupe motopropulseur
D4HA/D4HB (Pack moteur normal VGT) : Module de commande transmission(A/T)
ECU210AD4HA/D4HB : Actionneur du VGT électronique
SENSOR310A
G6DF : Module de commande du moteur, injecteur #1/#2/#3/#4/#5/#6, relais
de la pompe à carburant
D4HA/D4HB (Pack moteur normal VGT) : Capteur lambda, commutateur de
feu stop

Entretien
64
7

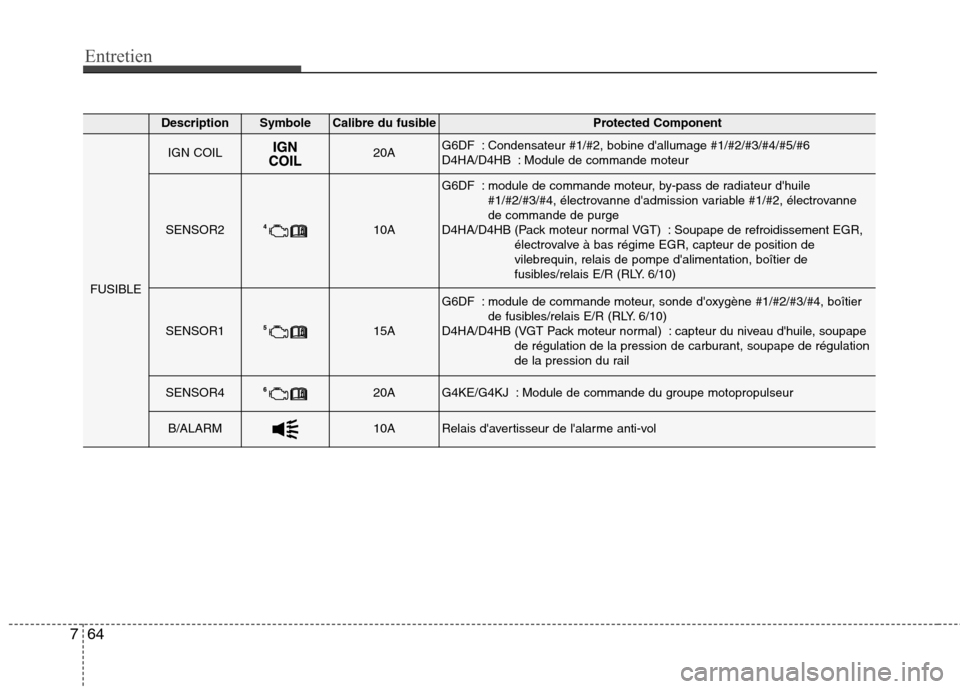

DescriptionSymbole Calibre du fusibleProtected Component
FUSIBLE
IGN COIL20AG6DF : Condensateur #1/#2, bobine d'allumage #1/#2/#3/#4/#5/#6
D4HA/D4HB : Module de commande moteur
SENSOR210A
G6DF : module de commande moteur, by-pass de radiateur d'huile
#1/#2/#3/#4, électrovanne d'admission variable #1/#2, électrovanne de commande de purge
D4HA/D4HB (Pack moteur normal VGT) : Soupape de refroidissement EGR,
électrovalve à bas régime EGR, capteur de position devilebrequin, relais de pompe d'alimentation, boîtier de
fusibles/relais E/R (RLY. 6/10)
SENSOR115A
G6DF : module de commande moteur, sonde d'oxygène #1/#2/#3/#4, boîtierde fusibles/relais E/R (RLY. 6/10)
D4HA/D4HB (VGT Pack moteur normal) : capteur du niveau d'huile, soupape de régulation de la pression de carburant, soupape de régulation
de la pression du rail
SENSOR420AG4KE/G4KJ : Module de commande du groupe motopropulseur
B/ALARM10ARelais d'avertisseur de l'alarme anti-vol
