2014 TOYOTA RAV4 Betriebsanleitungen (in German)

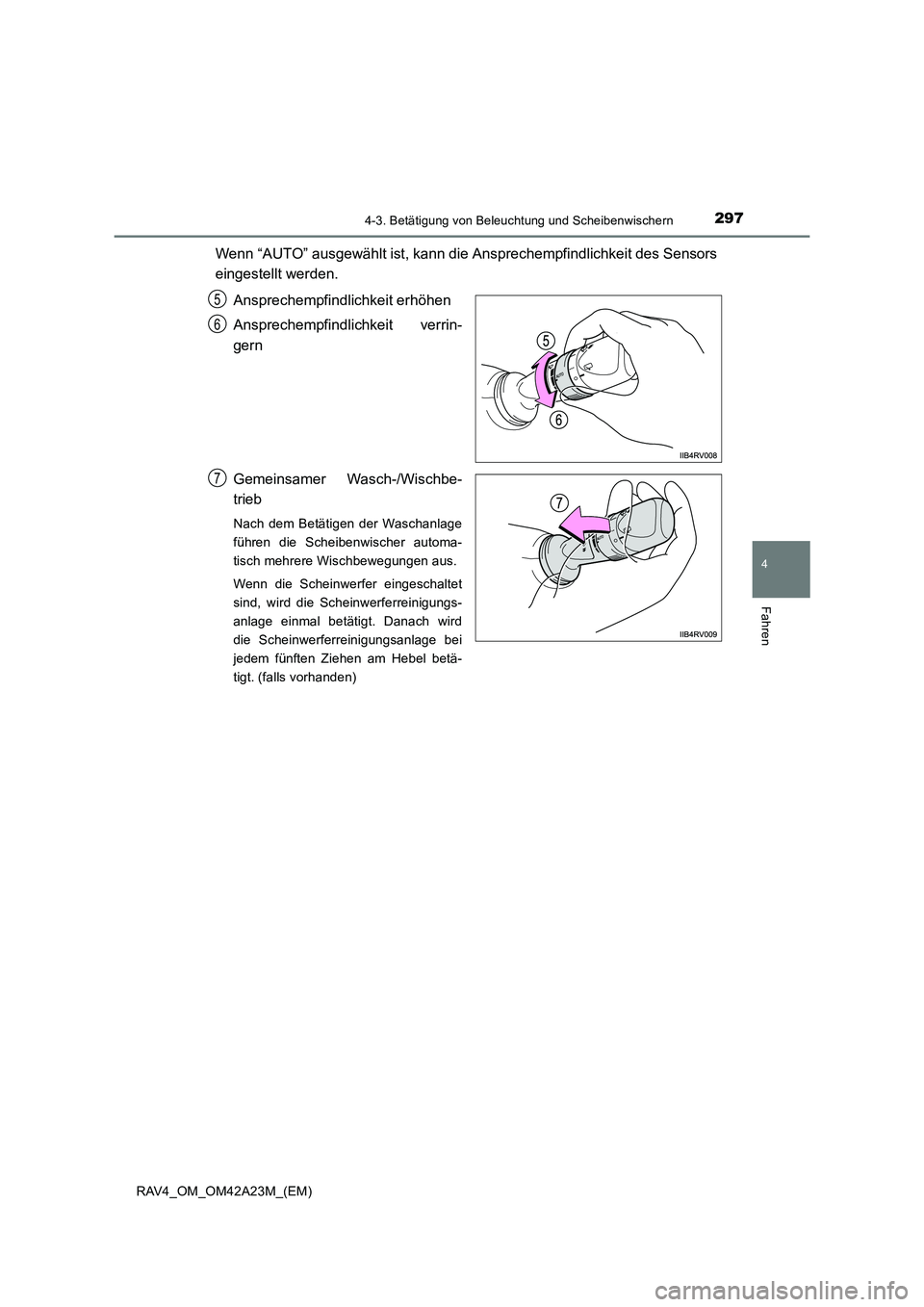

2974-3. Betätigung von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42A23M_(EM)
Wenn “AUTO” ausgewählt ist, kann die Ansprechempfindlichkeit des Sensors
eingestellt werden.Ansprechempfindlichkeit erhöhen
Ansprechempfindlichkeit verrin-
gern
Gemeinsamer Wasch-/Wischbe-
trieb
Nach dem Betätigen der Waschanlage
führen die Scheibenwischer automa-
tisch mehrere Wischbewegungen aus.
Wenn die Scheinwerfer eingeschaltet
sind, wird die Scheinwerferreinigungs-
anlage einmal betätigt. Danach wird
die Scheinwerferreinigungsanlage bei
jedem fünften Ziehen am Hebel betä-
tigt. (falls vorhanden)
5
6
7

2984-3. Betätigung von Beleuchtung und Scheibenwischern
RAV4_OM_OM42A23M_(EM)
■Voraussetzung für die Betätigung von Frontscheibenwischer und -waschanlage
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Regensensor (Fahrzeuge mit Frontscheibenwischern mit Regensensor)
●Wird der Scheibenwischerschalter in die Stellung “AUTO” gedreht, während sich der
Motorschalter auf “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. im Modus IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem) befindet, werden die Scheibenwischer einmal betätigt, um zu zeigen, dass der
Modus “AUTO” aktiviert ist.
● Stellt man die Ansprechempfindlichkeit der Scheibenwischer höher ein, wird der
Scheibenwischer möglicherweise einmal wischen, um diese Änderung anzuzeigen.
● Wenn die Temperatur des Regensensors 90 °C oder mehr bzw. -15 °C oder weniger
beträgt, funktioniert der Automatikbetrieb eventuell nicht. Betätigen Sie in diesem
Fall die Scheibenwischer in einem anderen Modus als “AUTO”.
■ Wenn keine Frontscheiben-Waschflüssigkeit heraussprüht
Wenn sich Waschflüssigkeit im Frontscheiben-Waschflüssigkeitsbehälter befindet,
stellen Sie sicher, dass die Waschanlagendüsen nicht verstopft sind. ●Der Regensensor erfasst die Menge der
Regentropfen.

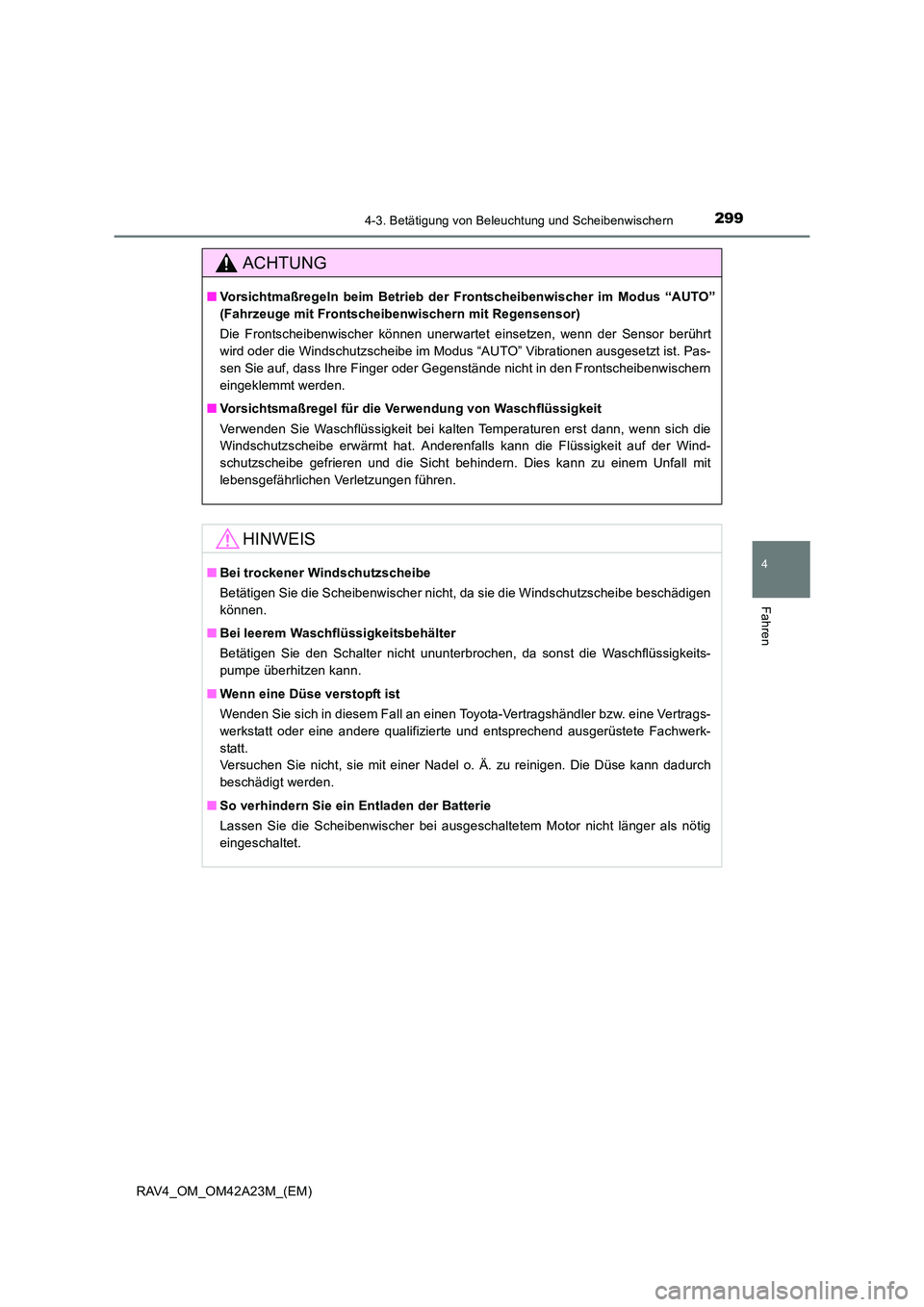

2994-3. Betätigung von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42A23M_(EM)
ACHTUNG
■Vorsichtmaßregeln beim Betrieb der Frontscheibenwischer im Modus “AUTO”
(Fahrzeuge mit Frontscheibenwischern mit Regensensor)
Die Frontscheibenwischer können unerwartet einsetzen, wenn der Sensor berührt
wird oder die Windschutzscheibe im Modus “AUTO” Vibrationen ausgesetzt ist. Pas-
sen Sie auf, dass Ihre Finger oder Gegenstände nicht in den Frontscheibenwischern
eingeklemmt werden.
■ Vorsichtsmaßregel für die Verwendung von Waschflüssigkeit
Verwenden Sie Waschflüssigkeit bei kalten Temperaturen erst dann, wenn sich die
Windschutzscheibe erwärmt hat. Anderenfalls kann die Flüssigkeit auf der Wind-
schutzscheibe gefrieren und die Sicht behindern. Dies kann zu einem Unfall mit
lebensgefährlichen Verletzungen führen.
HINWEIS
■Bei trockener Windschutzscheibe
Betätigen Sie die Scheibenwischer nicht, da sie die Windschutzscheibe beschädigen
können.
■ Bei leerem Waschflüssigkeitsbehälter
Betätigen Sie den Schalter nicht ununterbrochen, da sonst die Waschflüssigkeits-
pumpe überhitzen kann.
■ Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerk-
statt.
Versuchen Sie nicht, sie mit einer Nadel o. Ä. zu reinigen. Die Düse kann dadurch
beschädigt werden.
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie die Scheibenwischer bei ausgeschaltetem Motor nicht länger als nötig
eingeschaltet.

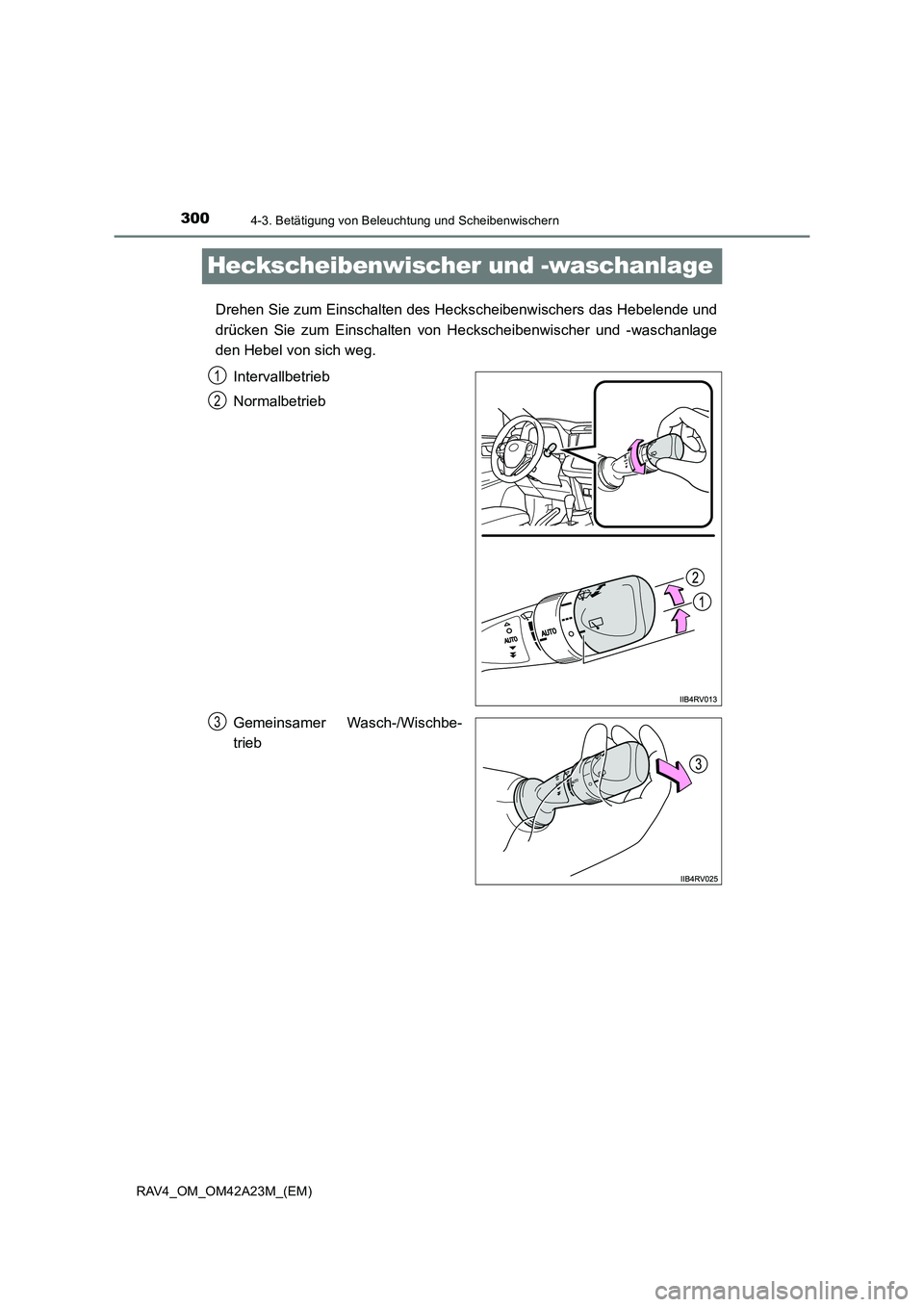

3004-3. Betätigung von Beleuchtung und Scheibenwischern
RAV4_OM_OM42A23M_(EM)
Heckscheibenwischer und -waschanlage
Drehen Sie zum Einschalten des Heckscheibenwischers das Hebelende und
drücken Sie zum Einschalten von Heckscheibenwischer und -waschanlage
den Hebel von sich weg.Intervallbetrieb
Normalbetrieb
Gemeinsamer Wasch-/Wischbe-
trieb
1
2
3

3014-3. Betätigung von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42A23M_(EM)
■Voraussetzung für die Betätigung der Heckscheibenwischer und -waschanlage
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Wenn keine Waschflüssigkeit heraussprüht
Stellen Sie sicher, dass die Waschanlagendüse nicht verstopft ist, wenn sich Wasch-
flüssigkeit im Waschflüssigkeitsbehälter befindet.
HINWEIS
■Bei trockener Heckscheibe
Betätigen Sie den Scheibenwischer nicht, da er die Heckscheibe beschädigen
könnte.
■ Bei leerem Waschflüssigkeitsbehälter
Betätigen Sie den Schalter nicht ununterbrochen, da sonst die Waschflüssigkeits-
pumpe überhitzen kann.

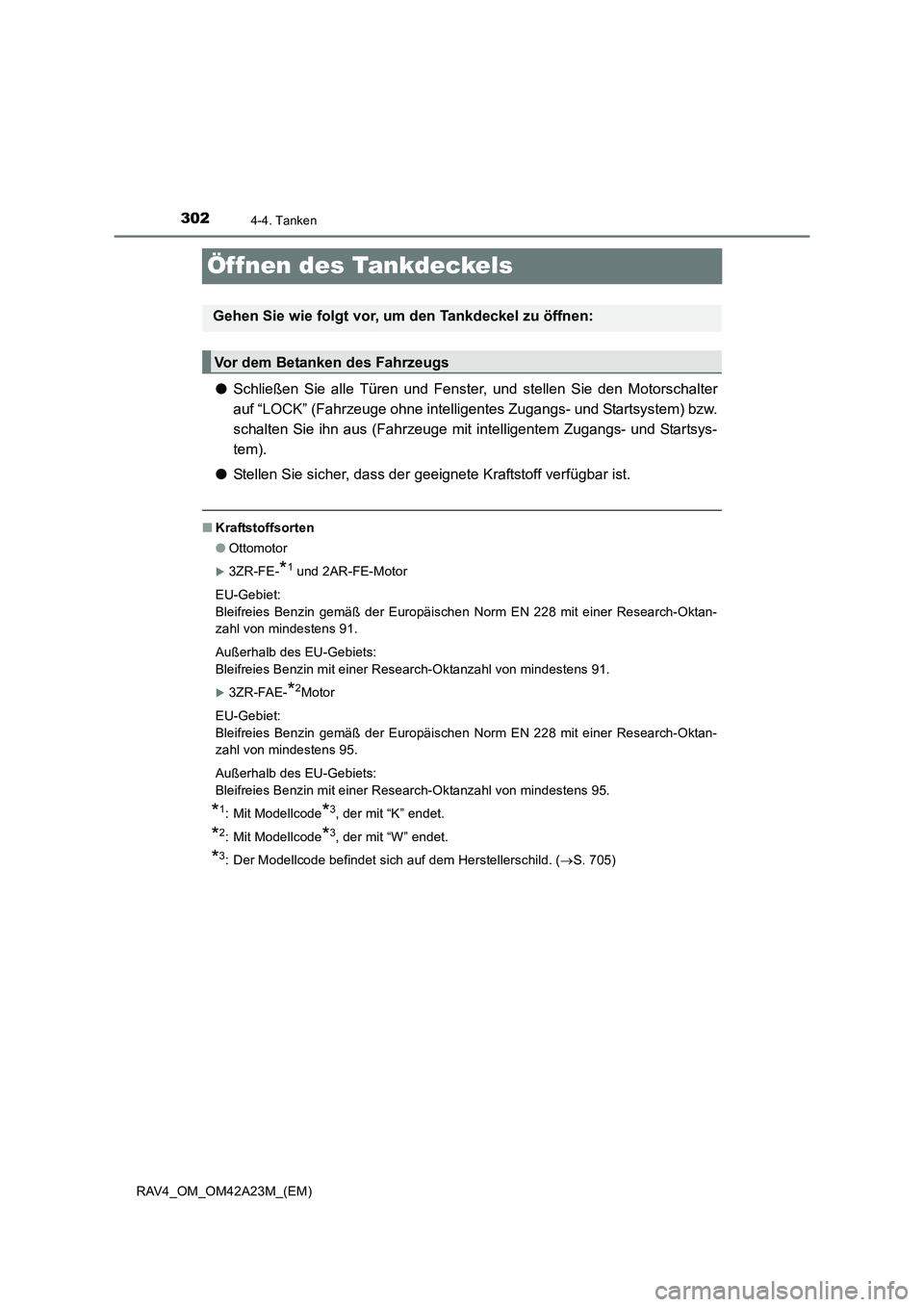

3024-4. Tanken
RAV4_OM_OM42A23M_(EM)
Öffnen des Tankdeckels
●Schließen Sie alle Türen und Fenster, und stellen Sie den Motorschalter
auf “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw.
schalten Sie ihn aus (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem).
● Stellen Sie sicher, dass der geeignete Kraftstoff verfügbar ist.
■Kraftstoffsorten
●Ottomotor
X3ZR-FE-*1 und 2AR-FE-Motor
EU-Gebiet:
Bleifreies Benzin gemäß der Europäischen Norm EN 228 mit einer Research-Oktan-
zahl von mindestens 91.
Außerhalb des EU-Gebiets:
Bleifreies Benzin mit einer Research-Oktanzahl von mindestens 91.
X3ZR-FAE-*2Motor
EU-Gebiet:
Bleifreies Benzin gemäß der Europäischen Norm EN 228 mit einer Research-Oktan-
zahl von mindestens 95.
Außerhalb des EU-Gebiets:
Bleifreies Benzin mit einer Research-Oktanzahl von mindestens 95.
*1: Mit Modellcode*3, der mit “K” endet.
*2: Mit Modellcode*3, der mit “W” endet.
*3: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 705)
Gehen Sie wie folgt vor, um den Tankdeckel zu öffnen:
Vor dem Betanken des Fahrzeugs

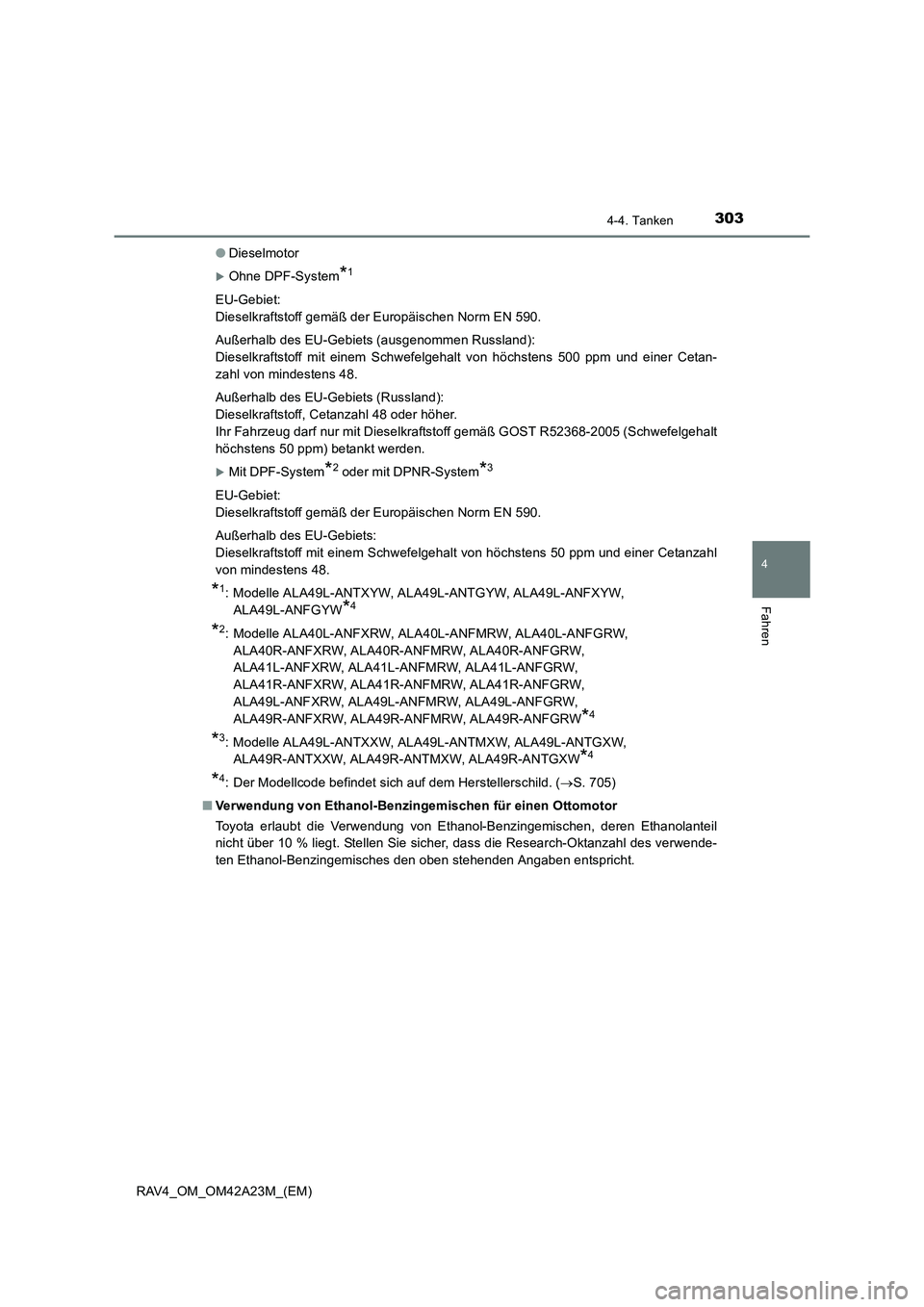

3034-4. Tanken
4
Fahren
RAV4_OM_OM42A23M_(EM)●
Dieselmotor
XOhne DPF-System*1
EU-Gebiet:
Dieselkraftstoff gemäß der Europäischen Norm EN 590.
Außerhalb des EU-Gebiets (ausgenommen Russland):
Dieselkraftstoff mit einem Schwefelgehalt von höchstens 500 ppm und einer Cetan-
zahl von mindestens 48.
Außerhalb des EU-Gebiets (Russland):
Dieselkraftstoff, Cetanzahl 48 oder höher.
Ihr Fahrzeug darf nur mit Dieselkraftstoff gemäß GOST R52368-2005 (Schwefelgehalt
höchstens 50 ppm) betankt werden.
XMit DPF-System*2 oder mit DPNR-System*3
EU-Gebiet:
Dieselkraftstoff gemäß der Europäischen Norm EN 590.
Außerhalb des EU-Gebiets:
Dieselkraftstoff mit einem Schwefelgehalt von höchstens 50 ppm und einer Cetanzahl
von mindestens 48.
*1: Modelle ALA49L-ANTXYW, ALA49L-ANTGYW, ALA49L-ANFXYW,
ALA49L-ANFGYW
*4
*2: Modelle ALA40L-ANFXRW, ALA40L-ANFMRW, ALA40L-ANFGRW, ALA40R-ANFXRW, ALA40R-ANFMRW, ALA40R-ANFGRW,
ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW,
ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW,
ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW, ALA49R-ANFGRW
*4
*3: Modelle ALA49L-ANTXXW, ALA49L-ANTMXW, ALA49L-ANTGXW, ALA49R-ANTXXW, ALA49R-ANTMXW, ALA49R-ANTGXW
*4
*4: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 705)
■ Verwendung von Ethanol-Benzingemischen für einen Ottomotor
Toyota erlaubt die Verwendung von Ethanol-Benzingemischen, deren Ethanolanteil
nicht über 10 % liegt. Stellen Sie sicher, dass die Research-Oktanzahl des verwende-
ten Ethanol-Benzingemisches den oben stehenden Angaben entspricht.

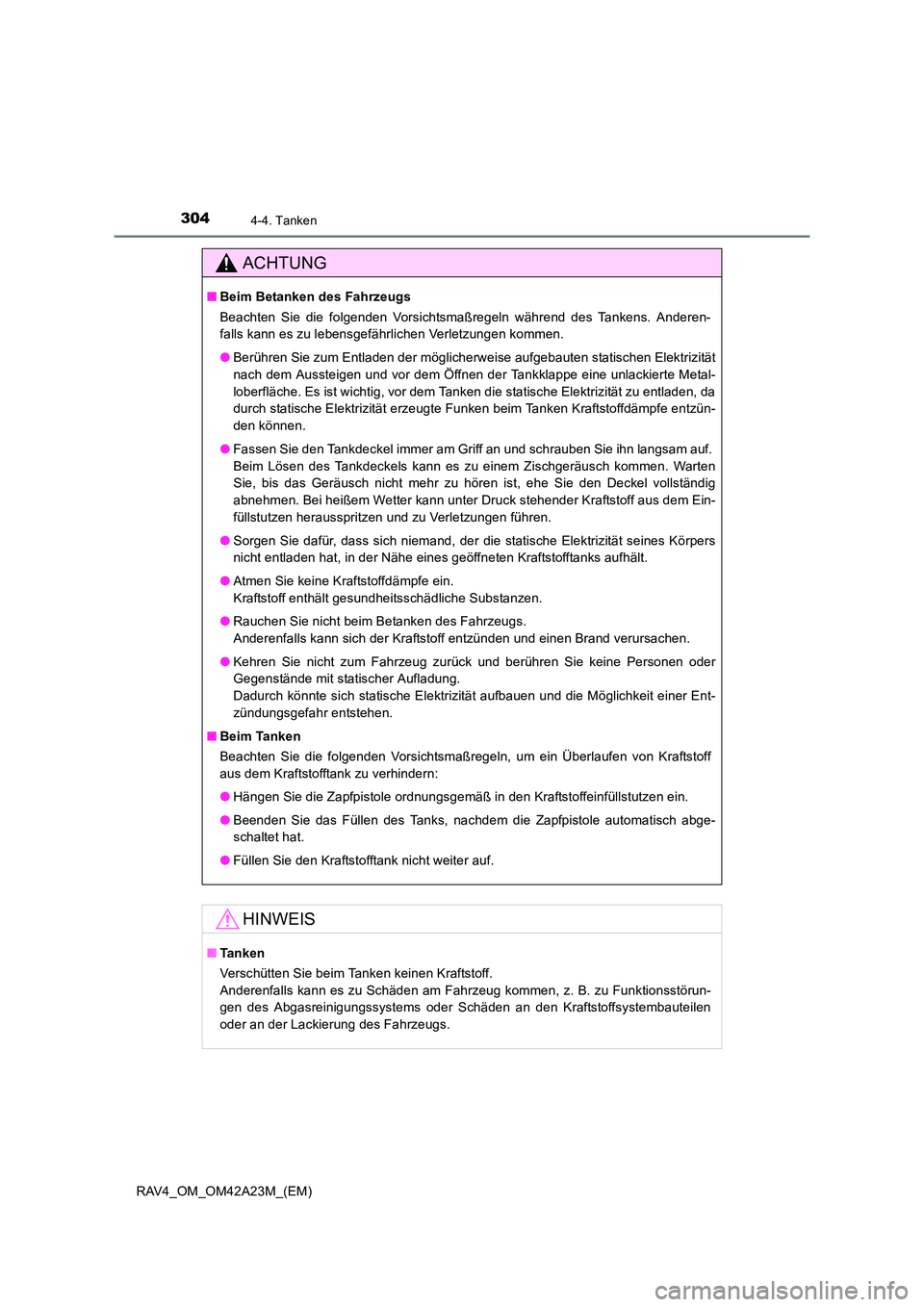

3044-4. Tanken
RAV4_OM_OM42A23M_(EM)
ACHTUNG
■Beim Betanken des Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaßregeln während des Tankens. Anderen-
falls kann es zu lebensgefährlichen Verletzungen kommen.
●Berühren Sie zum Entladen der möglicherweise aufgebauten statischen Elektrizität
nach dem Aussteigen und vor dem Öffnen der Tankklappe eine unlackierte Metal-
loberfläche. Es ist wichtig, vor dem Tanken die statische Elektrizität zu entladen, da
durch statische Elektrizität erzeugte Funken beim Tanken Kraftstoffdämpfe entzün-
den können.
● Fassen Sie den Tankdeckel immer am Griff an und schrauben Sie ihn langsam auf.
Beim Lösen des Tankdeckels kann es zu einem Zischgeräusch kommen. Warten
Sie, bis das Geräusch nicht mehr zu hören ist, ehe Sie den Deckel vollständig
abnehmen. Bei heißem Wetter kann unter Druck stehender Kraftstoff aus dem Ein-
füllstutzen herausspritzen und zu Verletzungen führen.
● Sorgen Sie dafür, dass sich niemand, der die statische Elektrizität seines Körpers
nicht entladen hat, in der Nähe eines geöffneten Kraftstofftanks aufhält.
● Atmen Sie keine Kraftstoffdämpfe ein.
Kraftstoff enthält gesundheitsschädliche Substanzen.
● Rauchen Sie nicht beim Betanken des Fahrzeugs.
Anderenfalls kann sich der Kraftstoff entzünden und einen Brand verursachen.
● Kehren Sie nicht zum Fahrzeug zurück und berühren Sie keine Personen oder
Gegenstände mit statischer Aufladung.
Dadurch könnte sich statische Elektrizität aufbauen und die Möglichkeit einer Ent-
zündungsgefahr entstehen.
■ Beim Tanken
Beachten Sie die folgenden Vorsichtsmaßregeln, um ein Überlaufen von Kraftstoff
aus dem Kraftstofftank zu verhindern:
●Hängen Sie die Zapfpistole ordnungsgemäß in den Kraftstoffeinfüllstutzen ein.
● Beenden Sie das Füllen des Tanks, nachdem die Zapfpistole automatisch abge-
schaltet hat.
● Füllen Sie den Kraftstofftank nicht weiter auf.
HINWEIS
■Ta n k e n
Verschütten Sie beim Tanken keinen Kraftstoff.
Anderenfalls kann es zu Schäden am Fahrzeug kommen, z. B. zu Funktionsstörun-
gen des Abgasreinigungssystems oder Schäden an den Kraftstoffsystembauteilen
oder an der Lackierung des Fahrzeugs.
