2014 TOYOTA RAV4 Betriebsanleitungen (in German)

617
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
Wenn Sie der Meinung sind, dass etwas nicht
stimmt
●Flüssigkeit tritt unter dem Fahrzeug aus
(Nach Benutzung der Klimaanlage abtropfendes Wasser ist jedoch nor-
mal.)
● Platt aussehende Reifen oder ungl eichmäßiger Profilabrieb
● Die Kühlmitteltemperatur-Warnleuchte leuchtet auf
● Veränderungen im Auspuffgeräusch
● Starkes Reifenquietschen bei Kurvenfahrten
● Ungewöhnliche Geräusche der Radaufhängung
● Klingeln oder andere Geräusche vom Motor
● Fehlzündungen, Stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen deutlich zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke deutlich zu einer
Seite
● Verlust der Bremswirkung, schwammi ges Gefühl, Pedal berührt fast den
Boden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich korrekt eingestellt od er repariert werden. Setzen Sie
sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

6187-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)

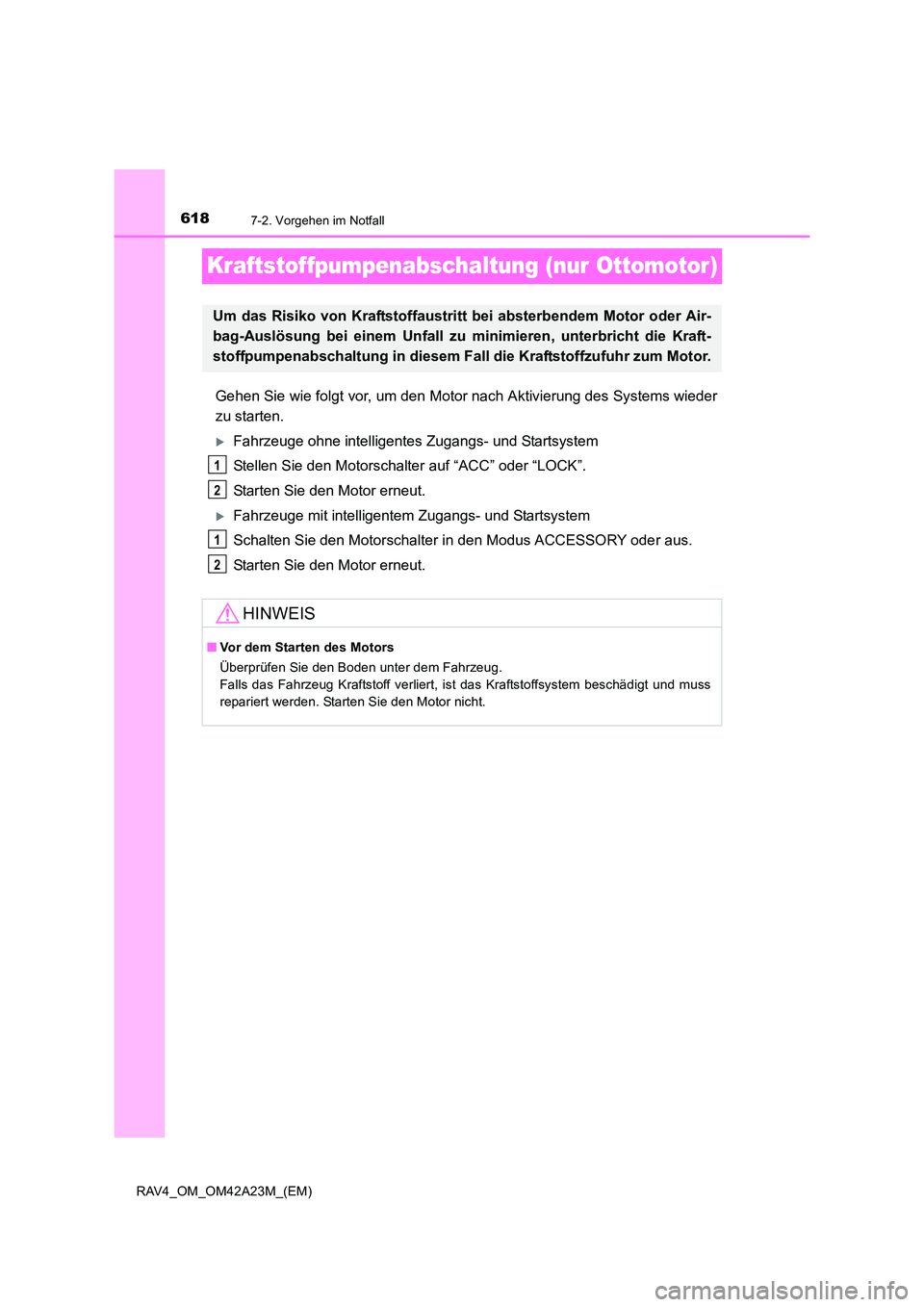

Kraftstoffpumpenabschaltung (nur Ottomotor)
Gehen Sie wie folgt vor, um den Motor nach Aktivierung des Systems wieder
zu starten.
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Stellen Sie den Motorschalter auf “ACC” oder “LOCK”.
Starten Sie den Motor erneut.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Schalten Sie den Motorschalter in den Modus ACCESSORY oder aus.
Starten Sie den Motor erneut.
Um das Risiko von Kraftstoffaustritt bei absterbendem Motor oder Air-
bag-Auslösung bei einem Unfall zu minimieren, unterbricht die Kraft-
stoffpumpenabschaltung in diesem Fall die Kraftstoffzufuhr zum Motor.
HINWEIS
■ Vor dem Starten des Motors
Überprüfen Sie den Boden unter dem Fahrzeug.
Falls das Fahrzeug Kraftstoff verliert, ist das Kraftstoffsystem beschädigt und muss
repariert werden. Starten Sie den Motor nicht.
1
2
1
2

619
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

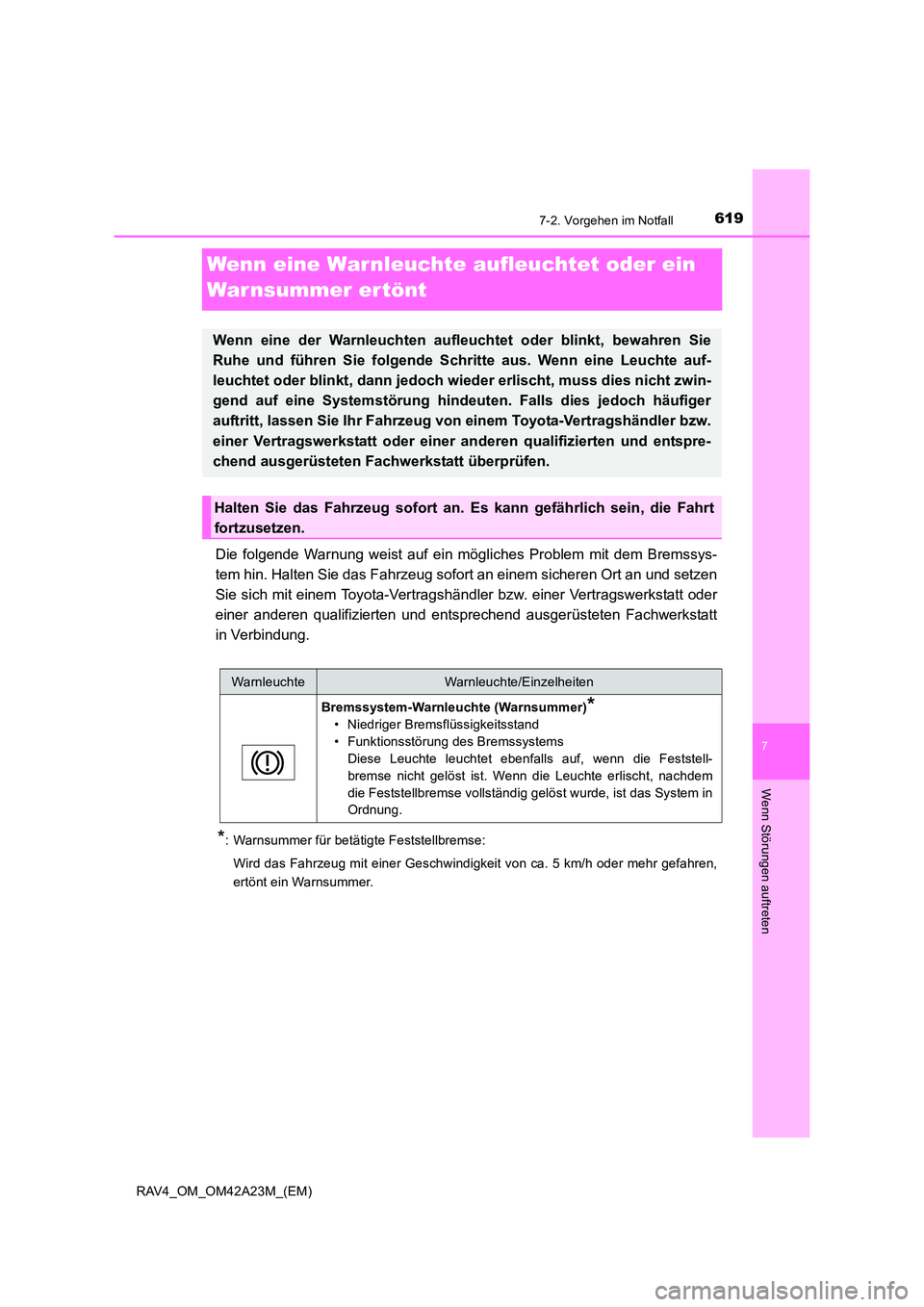

Wenn eine Warnleuchte aufleuchtet oder ein
War nsummer er tönt
Die folgende Warnung weist auf ein mögliches Problem mit dem Bremssys-
tem hin. Halten Sie das Fahrzeug sofort an einem sicheren Ort an und setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
in Verbindung.
*: Warnsummer für betätigte Feststellbremse:
Wird das Fahrzeug mit einer Geschwindigkeit von ca. 5 km/h oder mehr gefahren,
ertönt ein Warnsummer.
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie
Ruhe und führen Sie folgende Schr itte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwin-
gend auf eine Systemstörung hindeuten. Falls dies jedoch häufiger
auftritt, lassen Sie Ihr Fahrzeug vo n einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
Halten Sie das Fahrzeug sofort an. Es kann gefährlich sein, die Fahrt
fortzusetzen.
WarnleuchteWarnleuchte/Einzelheiten
Bremssystem-Warnleuchte (Warnsummer)*
• Niedriger Bremsflüssigkeitsstand
• Funktionsstörung des Bremssystems Diese Leuchte leuchtet ebenfalls auf, wenn die Feststell-
bremse nicht gelöst ist. Wenn die Leuchte erlischt, nachdem
die Feststellbremse vollständig gelöst wurde, ist das System in
Ordnung.

6207-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)

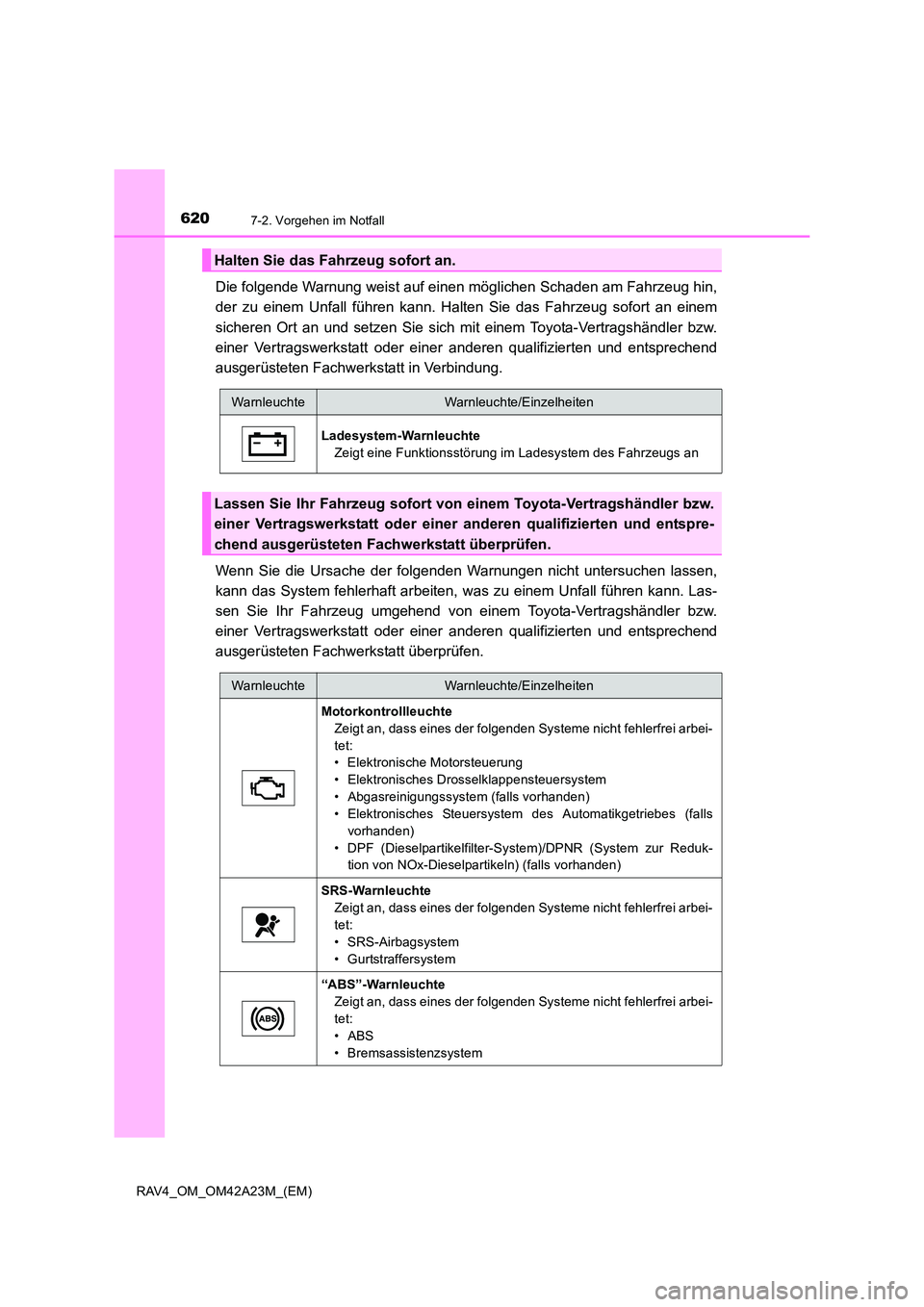

Die folgende Warnung weist auf einen möglichen Schaden am Fahrzeug hin,
der zu einem Unfall führen kann. Halten Sie das Fahrzeug sofort an einem
sicheren Ort an und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Wenn Sie die Ursache der folgenden Warnungen nicht untersuchen lassen,
kann das System fehlerhaft arbeiten, was zu einem Unfall führen kann. Las-
sen Sie Ihr Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Halten Sie das Fahrzeug sofort an.
WarnleuchteWarnleuchte/Einzelheiten
Ladesystem-WarnleuchteZeigt eine Funktionsstörung im Ladesystem des Fahrzeugs an
Lassen Sie Ihr Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten
Motorkontrollleuchte Zeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• Elektronische Motorsteuerung
• Elektronisches Drosselklappensteuersystem
• Abgasreinigungssystem (falls vorhanden)
• Elektronisches Steuersystem des Automatikgetriebes (fallsvorhanden)
• DPF (Dieselpartikelfilter-System)/DPNR (System zur Reduk- tion von NOx-Dieselpartikeln) (falls vorhanden)
SRS-Warnleuchte
Zeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• SRS-Airbagsystem
• Gurtstraffersystem
“ABS”-WarnleuchteZeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• ABS
• Bremsassistenzsystem

6217-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
*: Die Ecken- und Mittelanzeigen blinken, nachdem zunächst die Anzeige für dendefekten Sensor blinkte und die Fahrzeuganzeige ausgeschaltet wurde, während
der Warnsummer für ca. 7 Sekunden ertönte.
Warnleuchte für die elektrische Servolenkung (Warnsummer) Zeigt eine Funktionsstörung des EPS-Systems (elektrische Ser-
volenkung) an
(Blinkt)
Kontrollleuchte für ausgeschaltetes Stopp-Start-System (falls
vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems an
Schlupf-KontrollleuchteZeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• VSC-System
• TRC-System
• AUTO LSD-Funktion
• Berganfahrkontrollsystem
• System zur elektronischen Bergabfahrkontrolle
Die Leuchte blinkt, wenn das VSC-, TRC- oder Berganfahrkont-
rollsystem arbeitet.
Warnleuchte für die automatische Leuchtweitenregulierung
(falls vorhanden)
Zeigt eine Funktionsstörung der automatischen Leuchtweitenre-
gulierung an
(Blinkt)
Toyota-Einparkhilfesensor-Kontrollleuchte (Warnsummer)*
(falls vorhanden)Zeigt eine Funktionsstörung des Toyota-Einparkhilfesensors an
WarnleuchteWarnleuchte/Einzelheiten

6227-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)

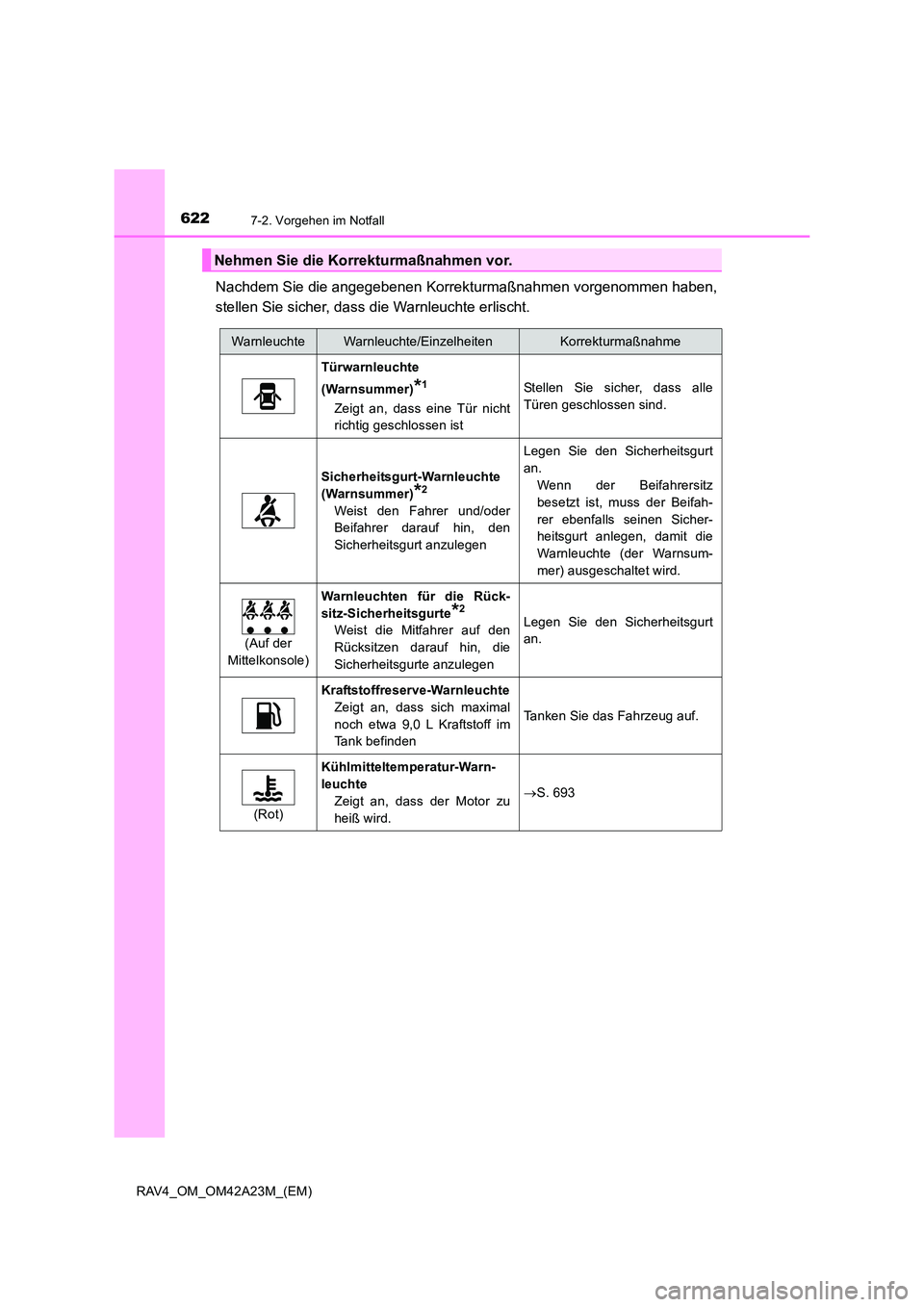

Nachdem Sie die angegebenen Korrekturmaßnahmen vorgenommen haben,
stellen Sie sicher, dass die Warnleuchte erlischt.
Nehmen Sie die Korrekturmaßnahmen vor.
WarnleuchteWarnleuchte/EinzelheitenKorrekturmaßnahme
Türwarnleuchte
(Warnsummer)
*1
Zeigt an, dass eine Tür nicht
richtig geschlossen ist
Stellen Sie sicher, dass alle
Türen geschlossen sind.
Sicherheitsgurt-Warnleuchte
(Warnsummer)
*2
Weist den Fahrer und/oder
Beifahrer darauf hin, den
Sicherheitsgurt anzulegen
Legen Sie den Sicherheitsgurt
an.Wenn der Beifahrersitz
besetzt ist, muss der Beifah-
rer ebenfalls seinen Sicher-
heitsgurt anlegen, damit die
Warnleuchte (der Warnsum-
mer) ausgeschaltet wird.
(Auf der
Mittelkonsole)
Warnleuchten für die Rück-
sitz-Sicherheitsgurte
*2
Weist die Mitfahrer auf den
Rücksitzen darauf hin, die
Sicherheitsgurte anzulegenLegen Sie den Sicherheitsgurt
an.
Kraftstoffreserve-Warnleuchte Zeigt an, dass sich maximal
noch etwa 9,0 L Kraftstoff im
Tank befinden
Tanken Sie das Fahrzeug auf.
(Rot)
Kühlmitteltemperatur-Warn-
leuchteZeigt an, dass der Motor zu
heiß wird.
→S. 693

6237-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

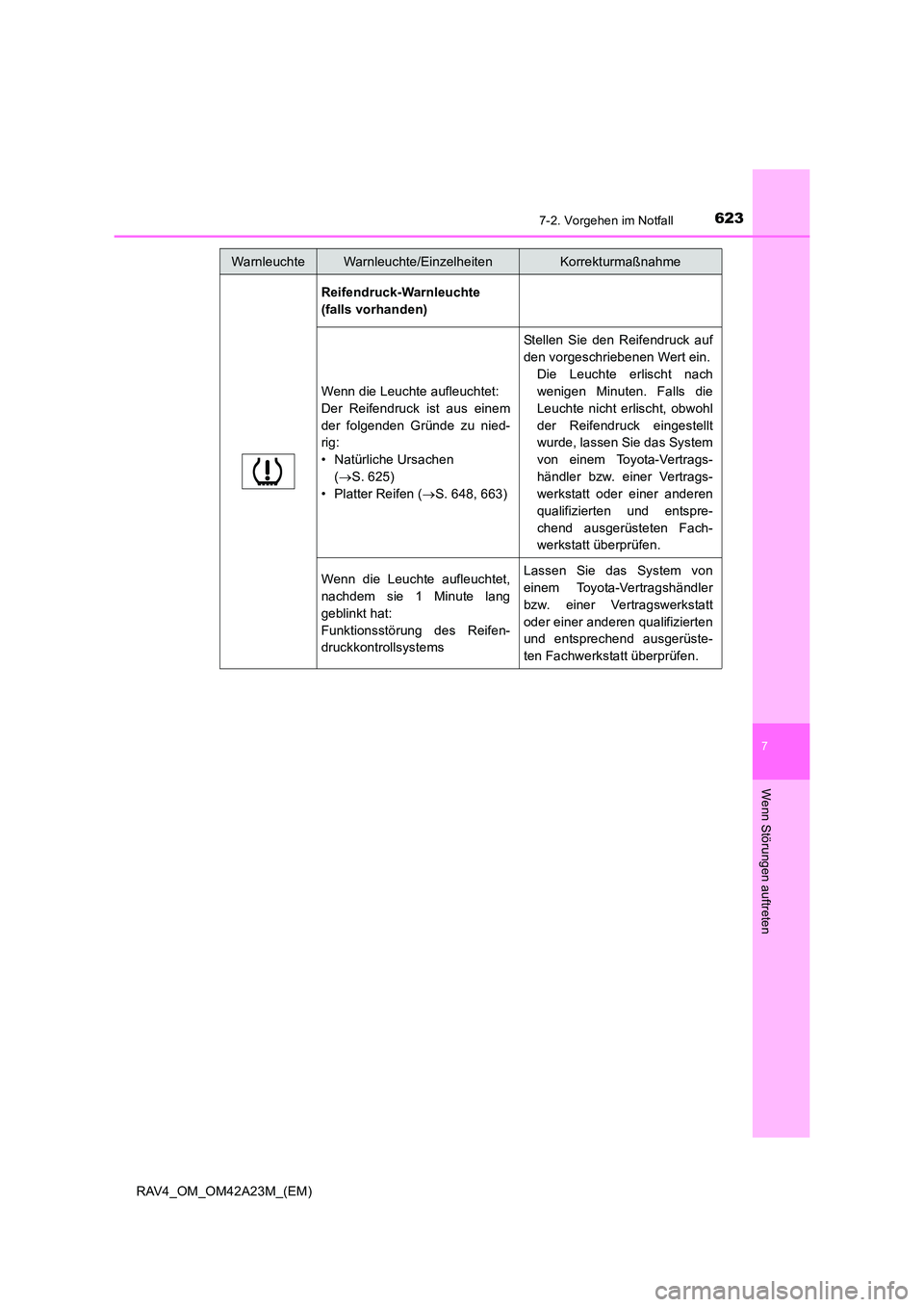

Reifendruck-Warnleuchte
(falls vorhanden)
Wenn die Leuchte aufleuchtet:
Der Reifendruck ist aus einem
der folgenden Gründe zu nied-
rig:
• Natürliche Ursachen (→ S. 625)
• Platter Reifen ( →S. 648, 663)
Stellen Sie den Reifendruck auf
den vorgeschriebenen Wert ein.
Die Leuchte erlischt nach
wenigen Minuten. Falls die
Leuchte nicht erlischt, obwohl
der Reifendruck eingestellt
wurde, lassen Sie das System
von einem Toyota-Vertrags-
händler bzw. einer Vertrags-
werkstatt oder einer anderen
qualifizierten und entspre-
chend ausgerüsteten Fach-
werkstatt überprüfen.
Wenn die Leuchte aufleuchtet,
nachdem sie 1 Minute lang
geblinkt hat:
Funktionsstörung des Reifen-
druckkontrollsystemsLassen Sie das System von
einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten
und entsprechend ausgerüste-
ten Fachwerkstatt überprüfen.
WarnleuchteWarnleuchte/EinzelheitenKorrekturmaßnahme

6247-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)

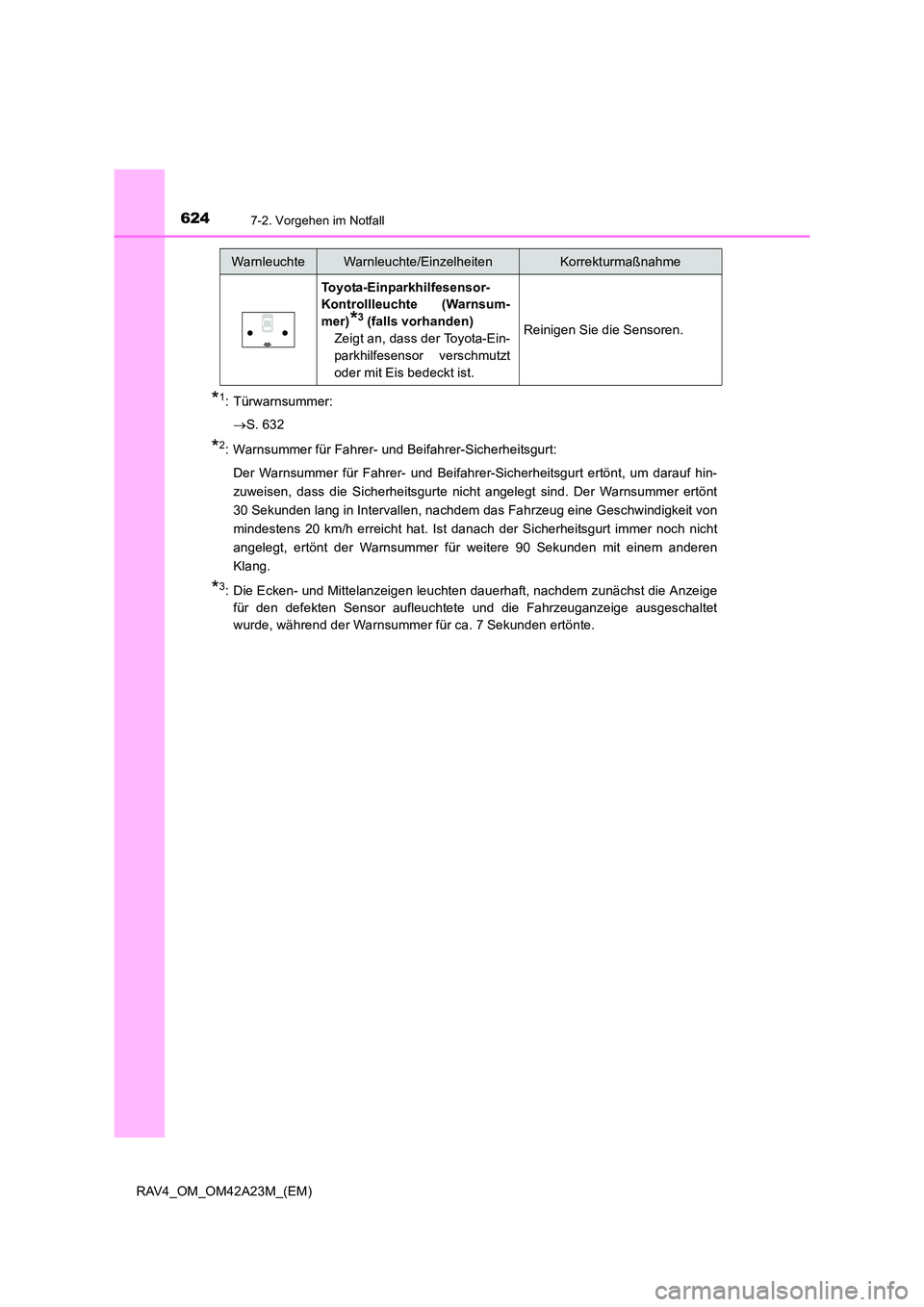

*1: Türwarnsummer:→ S. 632
*2: Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt:
Der Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt ertönt, um darauf hin-
zuweisen, dass die Sicherheitsgurte nicht angelegt sind. Der Warnsummer ertönt
30 Sekunden lang in Intervallen, nachdem das Fahrzeug eine Geschwindigkeit von
mindestens 20 km/h erreicht hat. Ist danach der Sicherheitsgurt immer noch nicht
angelegt, ertönt der Warnsummer für weitere 90 Sekunden mit einem anderen
Klang.
*3: Die Ecken- und Mittelanzeigen leuchten dauerhaft, nachdem zunächst die Anzeigefür den defekten Sensor aufleuchtete und die Fahrzeuganzeige ausgeschaltet
wurde, während der Warnsummer für ca. 7 Sekunden ertönte.
Toyota-Einparkhilfesensor-
Kontrollleuchte (Warnsum-
mer)
*3 (falls vorhanden)
Zeigt an, dass der Toyota-Ein-
parkhilfesensor verschmutzt
oder mit Eis bedeckt ist.Reinigen Sie die Sensoren.
WarnleuchteWarnleuchte/EinzelheitenKorrekturmaßnahme
