2014 TOYOTA RAV4 Betriebsanleitungen (in German)

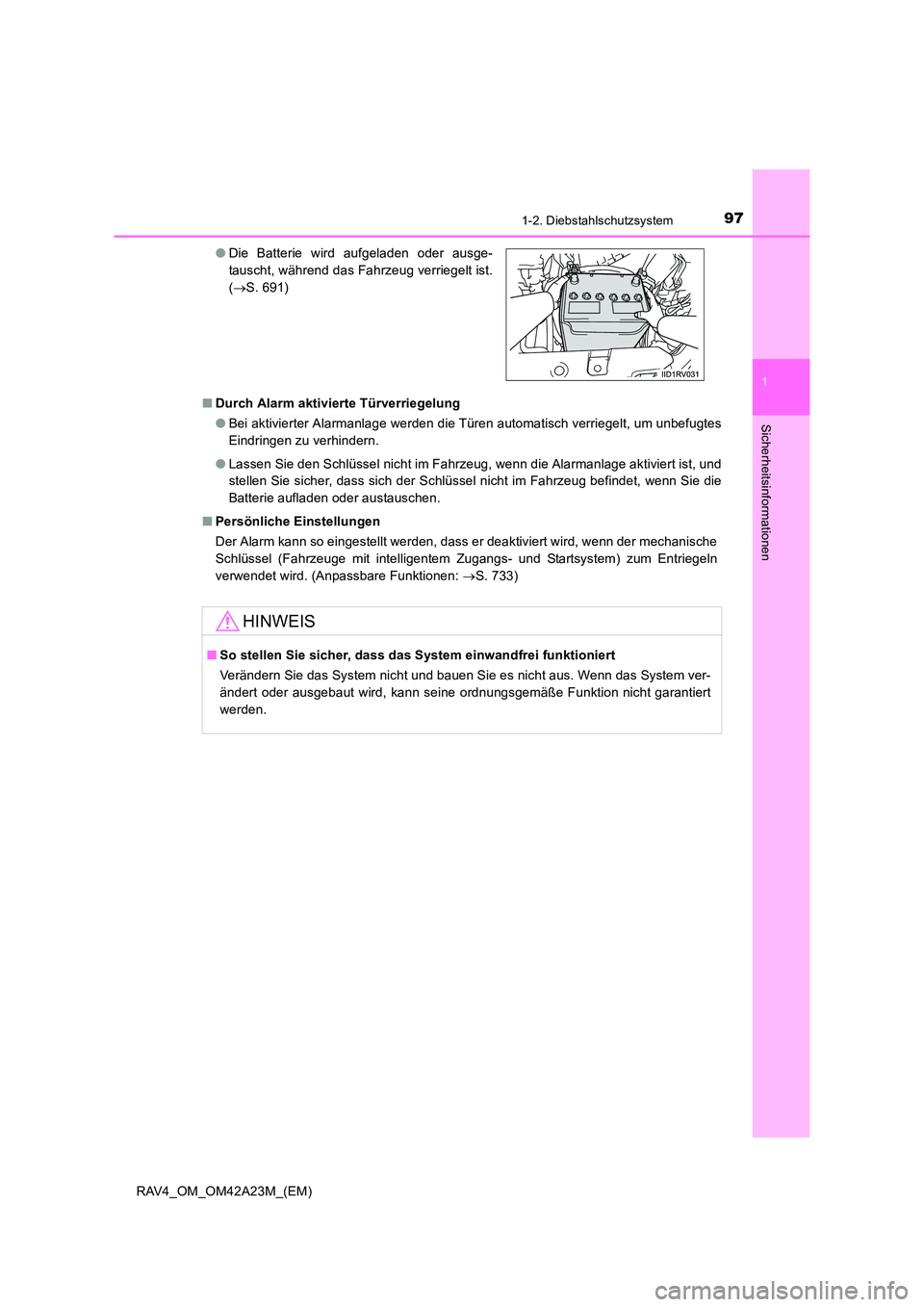

971-2. Diebstahlschutzsystem
1
RAV4_OM_OM42A23M_(EM)
Sicherheitsinformationen
■Durch Alarm aktivierte Türverriegelung
●Bei aktivierter Alarmanlage werden die Türen automatisch verriegelt, um unbefugtes
Eindringen zu verhindern.
● Lassen Sie den Schlüssel nicht im Fahrzeug, wenn die Alarmanlage aktiviert ist, und
stellen Sie sicher, dass sich der Schlüssel nicht im Fahrzeug befindet, wenn Sie die
Batterie aufladen oder austauschen.
■ Persönliche Einstellungen
Der Alarm kann so eingestellt werden, dass er deaktiviert wird, wenn der mechanische
Schlüssel (Fahrzeuge mit intelligentem Zugangs- und Startsystem) zum Entriegeln
verwendet wird. (Anpassbare Funktionen: →S. 733)
●
Die Batterie wird aufgeladen oder ausge-
tauscht, während das Fahrzeug verriegelt ist.
(→ S. 691)
HINWEIS
■ So stellen Sie sicher, dass das System einwandfrei funktioniert
Verändern Sie das System nicht und bauen Sie es nicht aus. Wenn das System ver-
ändert oder ausgebaut wird, kann seine ordnungsgemäße Funktion nicht garantiert
werden.

981-2. Diebstahlschutzsystem
RAV4_OM_OM42A23M_(EM)
●Der Einbruchsensor erfasst Eindringlinge oder eine Bewegung im Fahr-
zeug.
● Der Neigungssensor erfasst Änderungen im Neigungswinkel des Fahr-
zeugs, wie z. B. beim Abschleppen. (falls vorhanden)
Dieses System wurde entwickelt, um das Fahrzeug vor Diebstahl zu schüt-
zen, bietet aber keinen absoluten Schutz vor Einbrüchen.
■Aktivieren von Einbruchsensor und Neigungssensor
Einbruchsensor und Neigungssensor werden automatisch aktiviert, wenn
der Alarm aktiviert wird. ( →S. 95)
■Deaktivieren von Einbruchsensor und Neigungssensor
Wenn Sie Tiere oder bewegliche Dinge im Fahrzeug zurücklassen, müs-
sen Sie sicherstellen, dass Einbruchsensor und Neigungssensor vor Akti-
vierung des Alarms ausgeschaltet werden, da diese ansonsten auf die
Bewegungen innerhalb des Fahrzeugs reagieren.
Schalten Sie den Motorschalter aus.
Drücken Sie den Deaktivie-
rungsschalter für den Einbruch-
sensor und den
Neigungssensor.
Wenn der Alarm bei deaktiviertem
Einbruchsensor und Neigungssen-
sor aktiviert werden soll, muss dies
innerhalb von 5 Minuten nach der
Deaktivierung der Sensoren
geschehen.
Immer wenn der Motorschalter in
den Modus IGNITION ON geschal-
tet wird, schalten sich der Einbruch-
sensor und der Neigungssensor
wieder ein.
Einbruchsensor und Neigungssensor
1
2

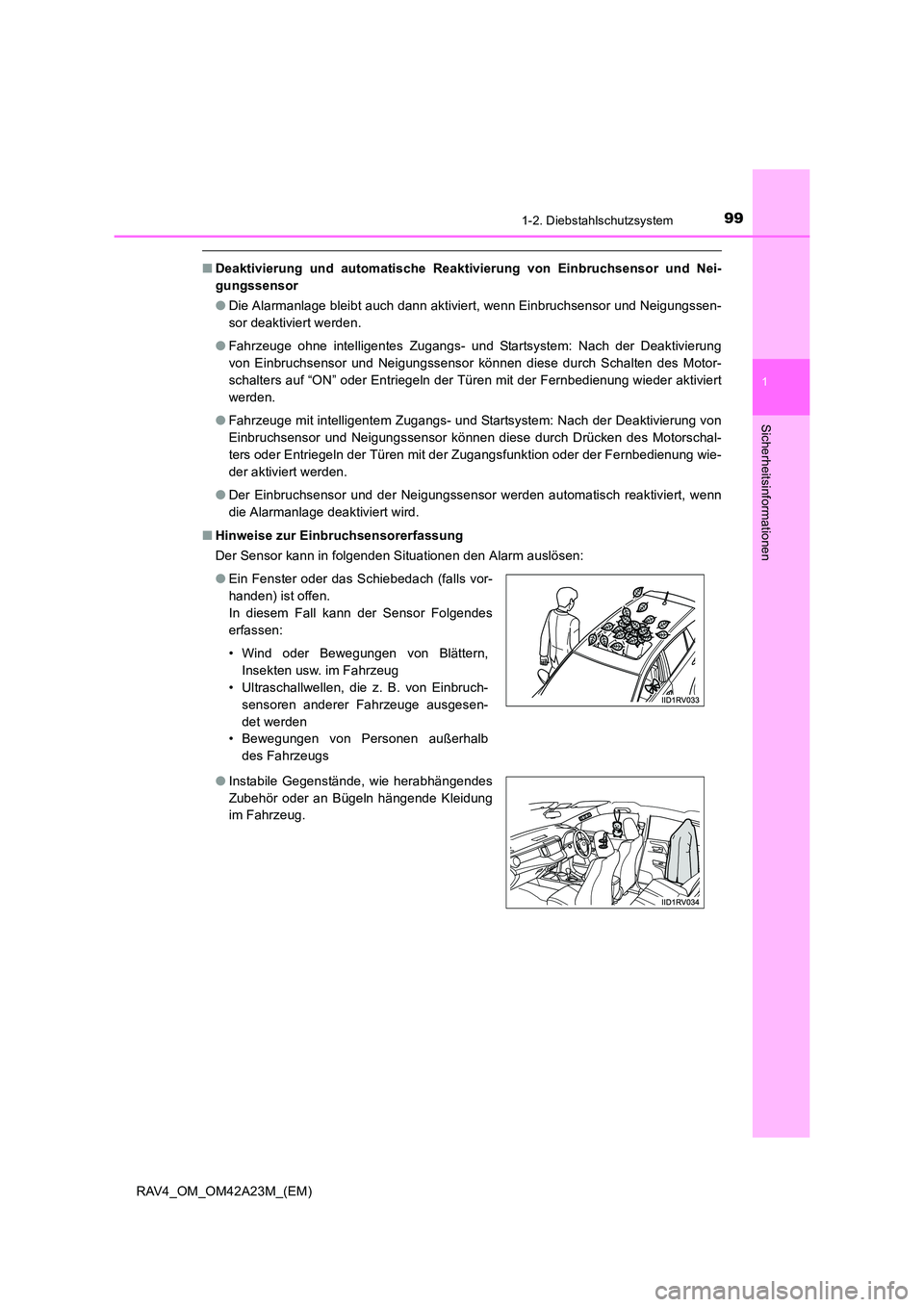

991-2. Diebstahlschutzsystem
1
RAV4_OM_OM42A23M_(EM)
Sicherheitsinformationen
■Deaktivierung und automatische Reaktivierung von Einbruchsensor und Nei-
gungssensor
●Die Alarmanlage bleibt auch dann aktiviert, wenn Einbruchsensor und Neigungssen-
sor deaktiviert werden.
● Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Nach der Deaktivierung
von Einbruchsensor und Neigungssensor können diese durch Schalten des Motor-
schalters auf “ON” oder Entriegeln der Türen mit der Fernbedienung wieder aktiviert
werden.
● Fahrzeuge mit intelligentem Zugangs- und Startsystem: Nach der Deaktivierung von
Einbruchsensor und Neigungssensor können diese durch Drücken des Motorschal-
ters oder Entriegeln der Türen mit der Zugangsfunktion oder der Fernbedienung wie-
der aktiviert werden.
● Der Einbruchsensor und der Neigungssensor werden automatisch reaktiviert, wenn
die Alarmanlage deaktiviert wird.
■ Hinweise zur Einbruchsensorerfassung
Der Sensor kann in folgenden Situationen den Alarm auslösen:
●Ein Fenster oder das Schiebedach (falls vor-
handen) ist offen.
In diesem Fall kann der Sensor Folgendes
erfassen:
• Wind oder Bewegungen von Blättern,
Insekten usw. im Fahrzeug
• Ultraschallwellen, die z. B. von Einbruch-
sensoren anderer Fahrzeuge ausgesen-
det werden
• Bewegungen von Personen außerhalb
des Fahrzeugs
● Instabile Gegenstände, wie herabhängendes
Zubehör oder an Bügeln hängende Kleidung
im Fahrzeug.

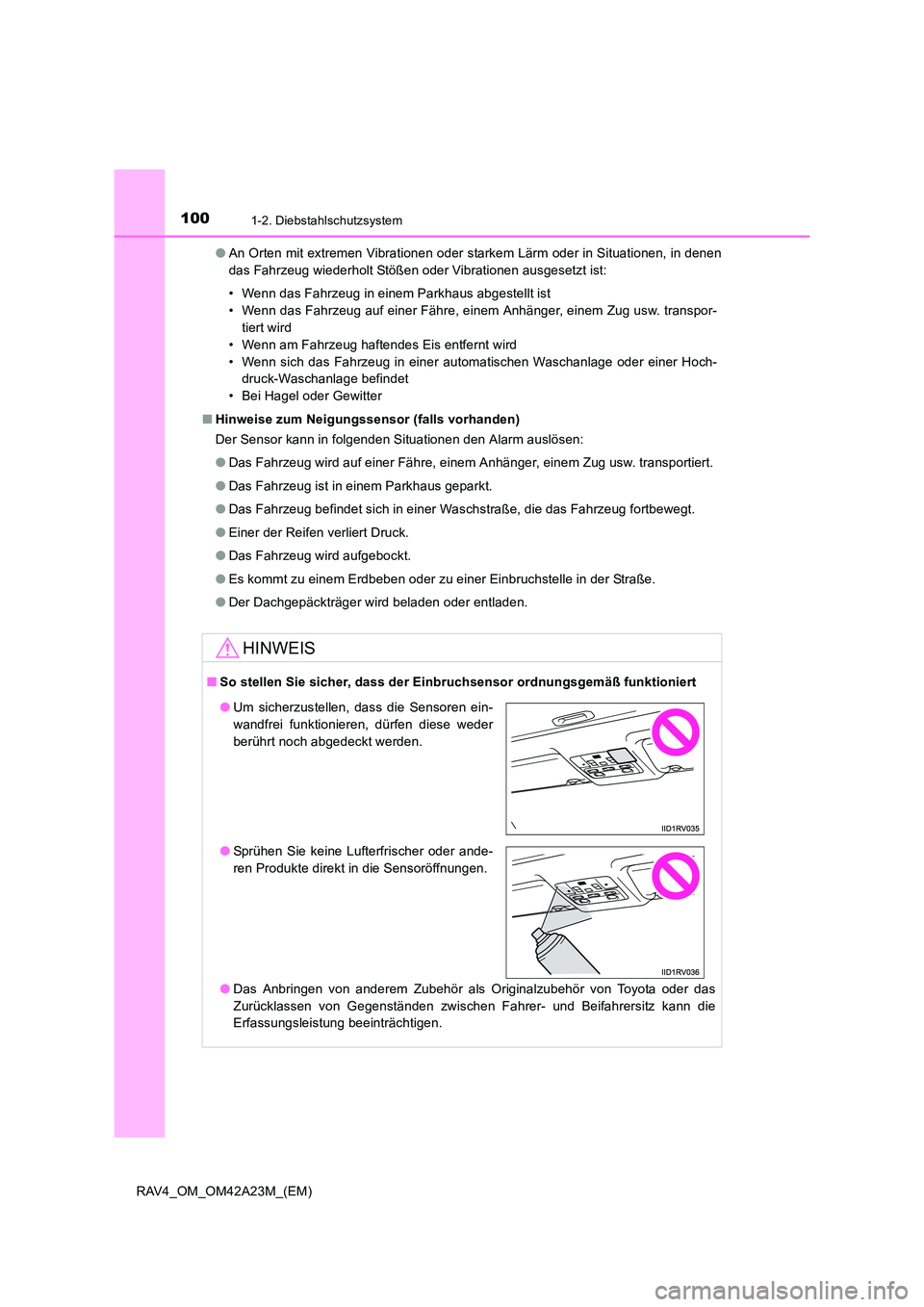

1001-2. Diebstahlschutzsystem
RAV4_OM_OM42A23M_(EM)●
An Orten mit extremen Vibrationen oder starkem Lärm oder in Situationen, in denen
das Fahrzeug wiederholt Stößen oder Vibrationen ausgesetzt ist:
• Wenn das Fahrzeug in einem Parkhaus abgestellt ist
• Wenn das Fahrzeug auf einer Fähre, einem Anhänger, einem Zug usw. transpor-
tiert wird
• Wenn am Fahrzeug haftendes Eis entfernt wird
• Wenn sich das Fahrzeug in einer automatischen Waschanlage oder einer Hoch- druck-Waschanlage befindet
• Bei Hagel oder Gewitter
■ Hinweise zum Neigungssensor (falls vorhanden)
Der Sensor kann in folgenden Situationen den Alarm auslösen:
●Das Fahrzeug wird auf einer Fähre, einem Anhänger, einem Zug usw. transportiert.
● Das Fahrzeug ist in einem Parkhaus geparkt.
● Das Fahrzeug befindet sich in einer Waschstraße, die das Fahrzeug fortbewegt.
● Einer der Reifen verliert Druck.
● Das Fahrzeug wird aufgebockt.
● Es kommt zu einem Erdbeben oder zu einer Einbruchstelle in der Straße.
● Der Dachgepäckträger wird beladen oder entladen.
HINWEIS
■So stellen Sie sicher, dass der Einbruchsensor ordnungsgemäß funktioniert
●Das Anbringen von anderem Zubehör als Originalzubehör von Toyota oder das
Zurücklassen von Gegenständen zwischen Fahrer- und Beifahrersitz kann die
Erfassungsleistung beeinträchtigen.
●Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen diese weder
berührt noch abgedeckt werden.
● Sprühen Sie keine Lufterfrischer oder ande-
ren Produkte direkt in die Sensoröffnungen.

101
2Kombiinstrument
RAV4_OM_OM42A23M_(EM)2. Kombiinstrument
Warn- und Kontrollleuchten..... 102
Anzeigen und Instrumente ...... 108
Multi-Informationsdisplay ........ 109
Kraftstoffverbrauchsdaten ....... 118

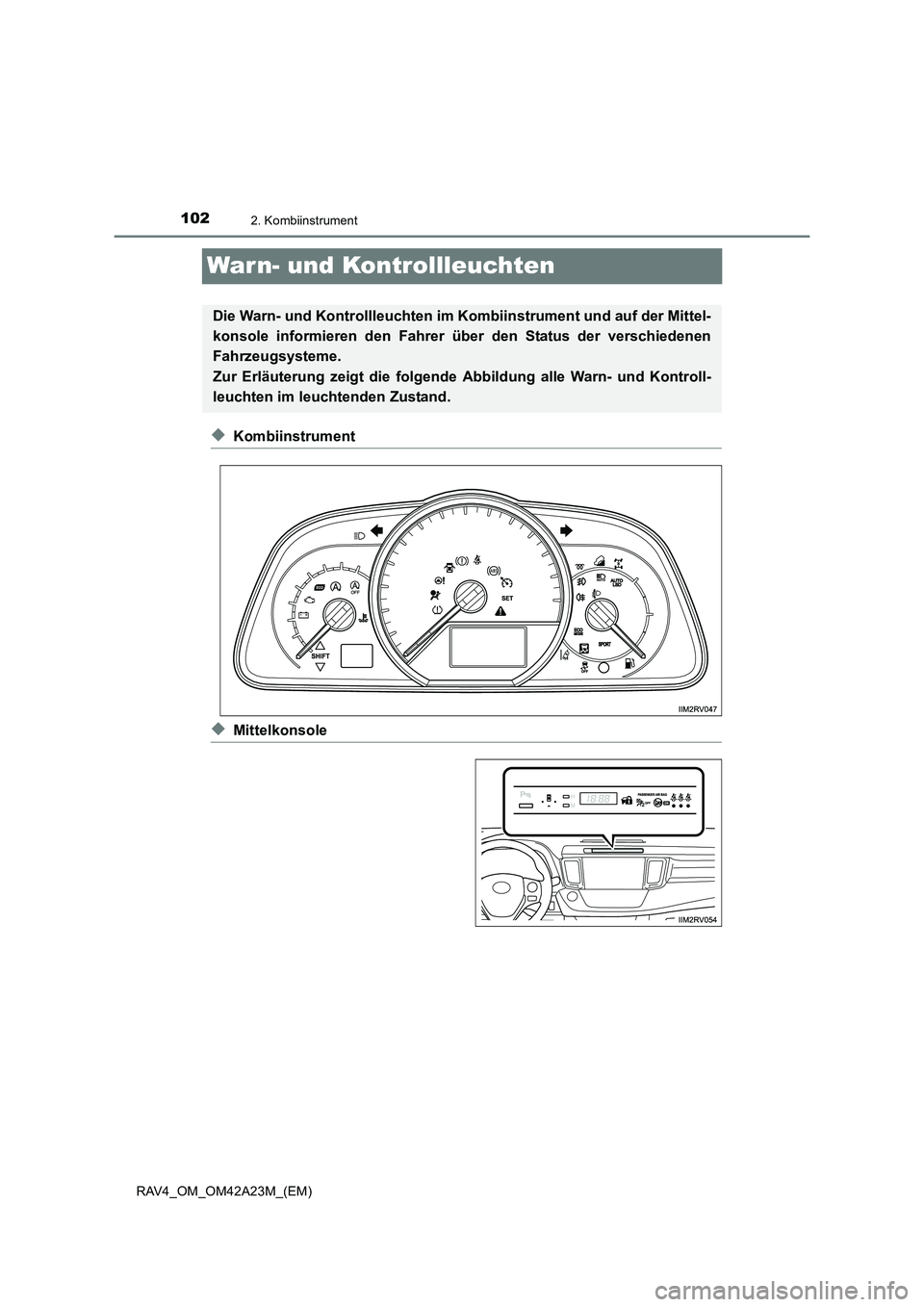

1022. Kombiinstrument
RAV4_OM_OM42A23M_(EM)
War n- und Kontrollleuchten
◆Kombiinstrument
◆Mittelkonsole
Die Warn- und Kontrollleuchten im Kombiinstrument und auf der Mittel-
konsole informieren den Fahrer über den Status der verschiedenen
Fahrzeugsysteme.
Zur Erläuterung zeigt die folgende Abbildung alle Warn- und Kontroll-
leuchten im leuchtenden Zustand.

1032. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42A23M_(EM)
◆Außenspiegel (Fahrzeuge mit BSM)
Warnleuchten informieren den Fahrer über Funktionsstörungen der jeweili-
gen Fahrzeugsysteme.
Warnleuchten
*1Hauptwarnleuchte
( → S. 628)*1, 2
(falls vorhanden)
Kontrollleuchte für
ausgeschaltetes
Stopp-Start-System
(→ S. 621)
*1Bremssystem-Warnleuchte
(→ S. 619)*1Schlupf-Kontrollleuchte
(→ S. 621)
*1Ladesystem-Warnleuchte
(→ S. 620)Türwarnleuchte
(→ S. 622)
*1Motorkontrollleuchte
(→ S. 620)Sicherheitsgurt-Warn-
leuchte
(→ S. 622)
*1SRS-Warnleuchte
(→ S. 620)Kraftstoffreserve-Warn-
leuchte
(→ S. 622)
*1“ABS”-Warnleuchte
(→ S. 620)*1
(rot)
Kühlmitteltemperatur-
Warnleuchte
(→ S. 622)
*1Warnleuchte für die
elektrische Servolenkung
(→ S. 621)*1
(falls vorhanden)
Warnleuchte für die
automatische
Leuchtweitenregulierung
(→ S. 621)

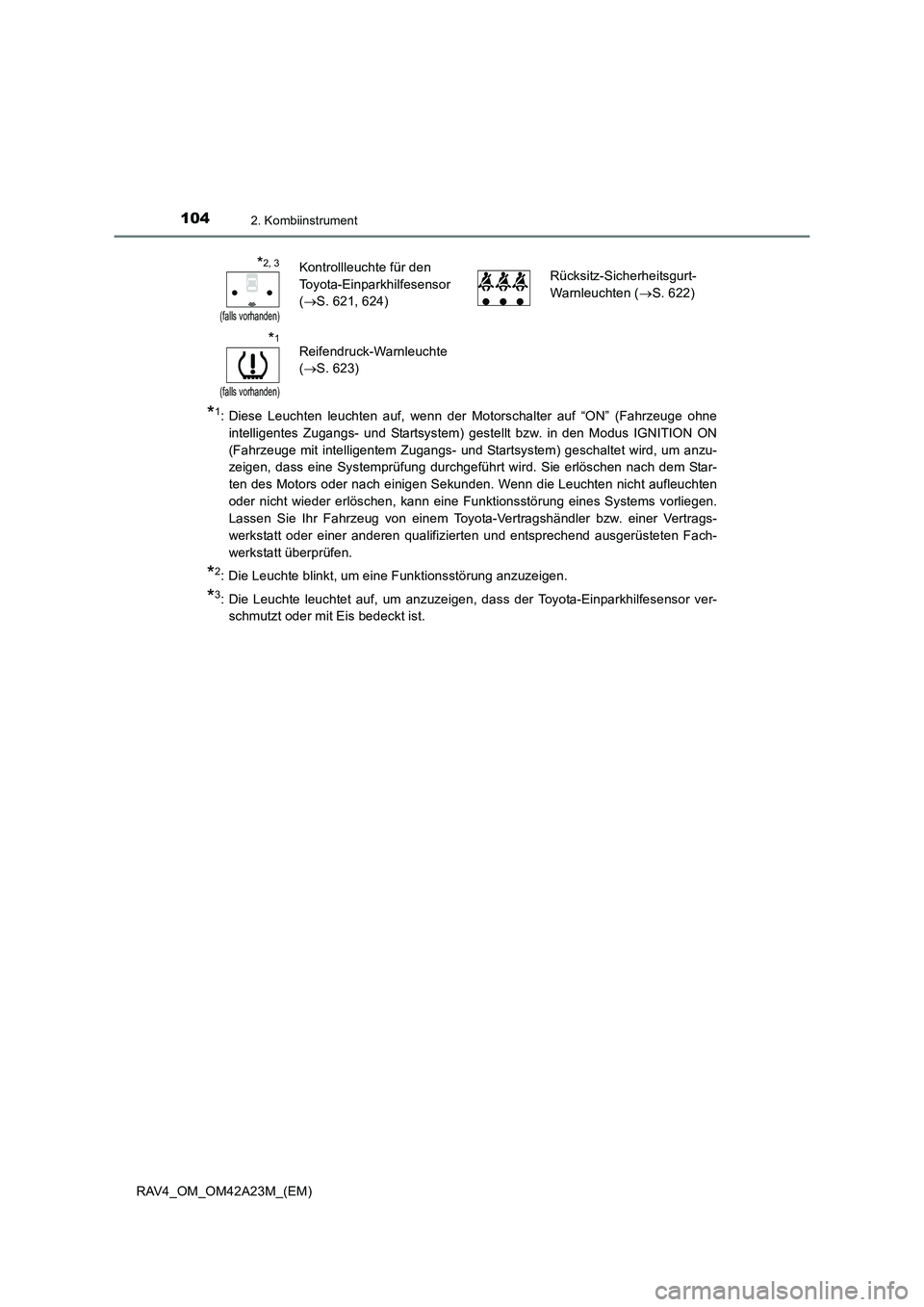

1042. Kombiinstrument
RAV4_OM_OM42A23M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter auf “ON” (Fahrzeuge ohneintelligentes Zugangs- und Startsystem) gestellt bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschaltet wird, um anzu-
zeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem Star-
ten des Motors oder nach einigen Sekunden. Wenn die Leuchten nicht aufleuchten
oder nicht wieder erlöschen, kann eine Funktionsstörung eines Systems vorliegen.
Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
*2: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
*3: Die Leuchte leuchtet auf, um anzuzeigen, dass der Toyota-Einparkhilfesensor ver-schmutzt oder mit Eis bedeckt ist.
*2, 3
(falls vorhanden)
Kontrollleuchte für den
Toyota-Einparkhilfesensor
(→ S. 621, 624)Rücksitz-Sicherheitsgurt-
Warnleuchten ( →S. 622)
*1
(falls vorhanden)
Reifendruck-Warnleuchte
(→ S. 623)
