3454-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A23M_(EM)
XFahrzeuge mit Rechtslenkung
BSM-Hauptschalter
Drücken Sie den Schalter, um das System ein- oder auszuschalten. Wenn der
Schalter eingeschaltet wird, leuchtet die Schalter-Kontrollleuchte auf und der
Warnsummer ertönt. Gemeinsamer Schalter für Spurwechsel-Assistent (BSM) und
Ausparkhilfe (RCTA).
Außenspiegel-Anzeigen
Spurwechsel-Assistent (BSM):
Wenn ein Fahrzeug im toten Winkel erfasst wird, leuchtet die Außenspiegel-
Anzeige auf, solange der Blinkerhebel nicht betätigt wird, und die Außenspiegel-
Anzeige blinkt, wenn der Blinkerhebel betätigt wird.
Ausparkhilfe (RCTA):
Wenn sich hinter dem Fahrzeug von rechts oder links ein anderes Fahrzeug
nähert, blinken die Außenspiegel-Anzeigen.
Warnsummer der Ausparkhilfe (RCTA) (nur für diese Funktion)
Wenn sich hinter dem Fahrzeug von rechts oder links ein anderes Fahrzeug
nähert, ertönt hinter dem linken Rücksitz ein Warnsummer.
1
2
3

3464-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A23M_(EM)■
Sichtbarkeit der Außenspiegel-Anzeigen
Unter starker Sonneneinstrahlung ist die Außenspiegel-Anzeige eventuell schwer zu
erkennen.
■ Wahrnehmung des Warnsummers der Ausparkhilfe (RCTA)
Bei lauten Hintergrundgeräuschen, z. B. bei hoher Audiolautstärke, ist der Warnsum-
mer der Ausparkhilfe (RCTA) möglicherweise schlecht zu hören.
■ Bei einer Funktionsstörung des Spurwechsel-Assistenten (BSM)
Wird aus einem der folgenden Gründe eine Systemstörung erfasst, werden Warnmel-
dungen angezeigt: ( →S. 631, 634)
● Es liegt eine Funktionsstörung der Sensoren vor
● Die Sensoren sind verschmutzt
● Die Außentemperatur ist extrem hoch oder niedrig
● Die Sensorspannung ist ungewöhnlich

3474-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A23M_(EM)■

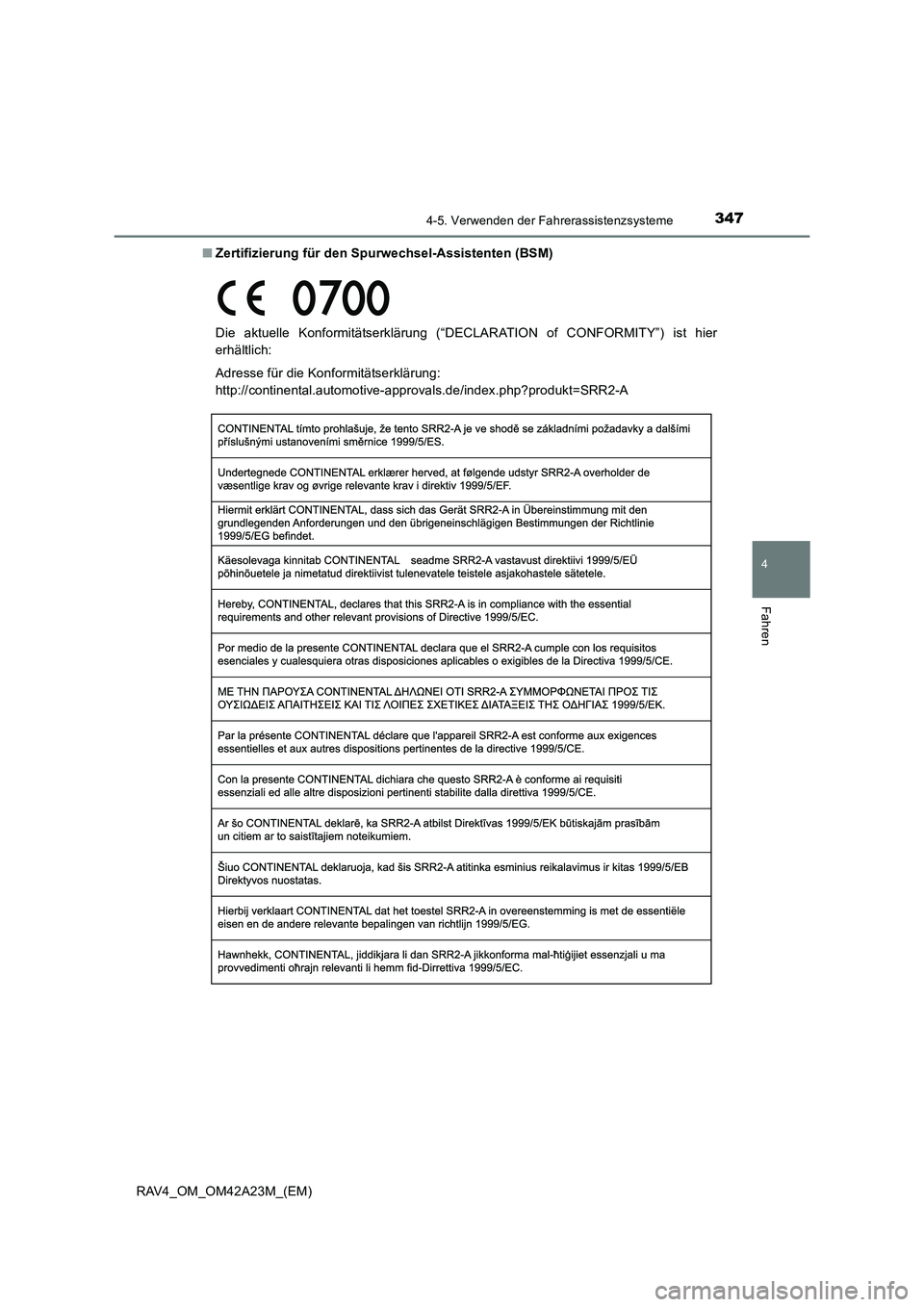

Zertifizierung für den Spurwechsel-Assistenten (BSM)
Die aktuelle Konformitätserklärung (“DECLARATION of CONFORMITY”) ist hier
erhältlich:
Adresse für die Konformitätserklärung:
http://continental.automotive-approvals.de/index.php?produkt=SRR2-A

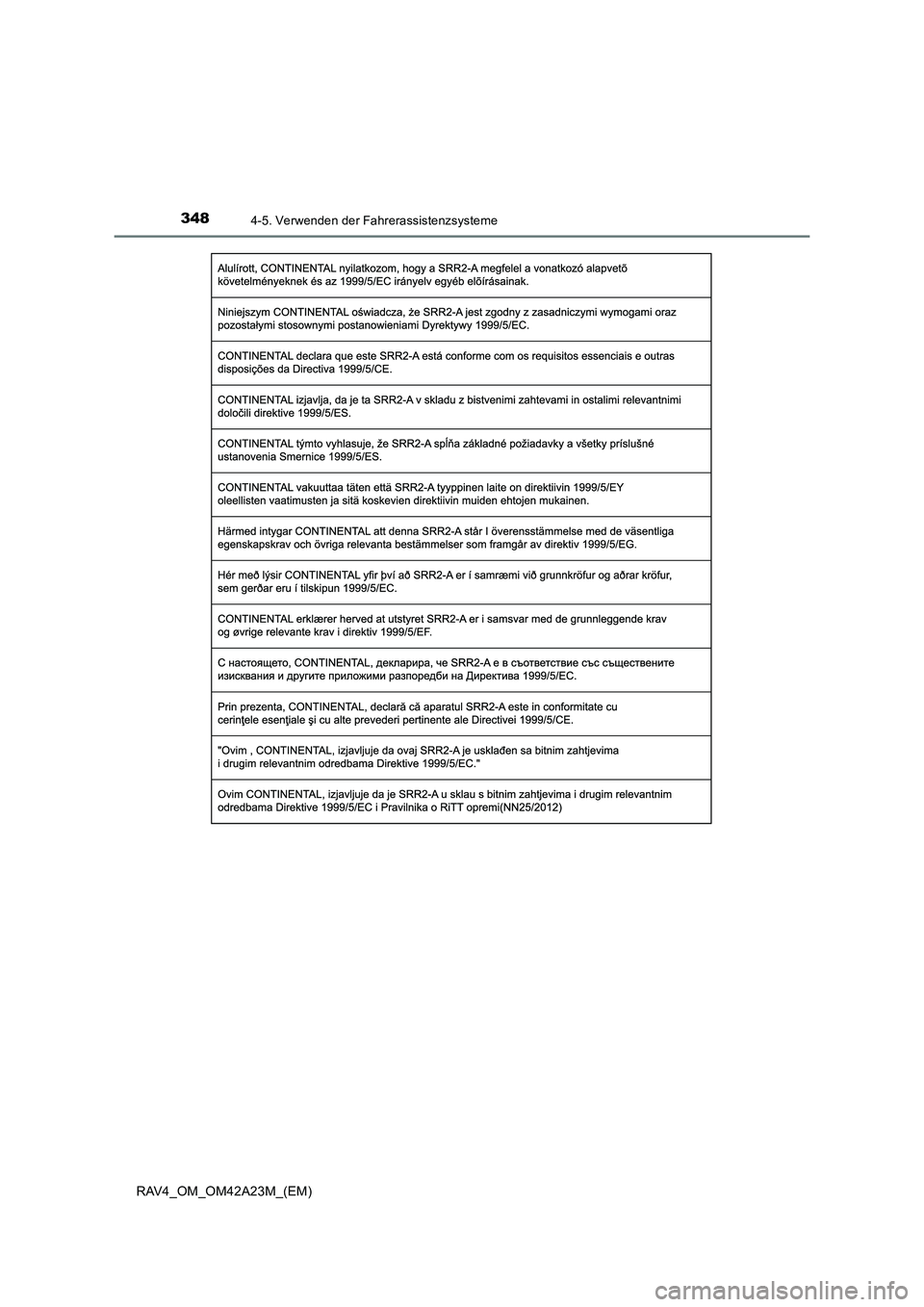

3484-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A23M_(EM)

3494-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A23M_(EM)

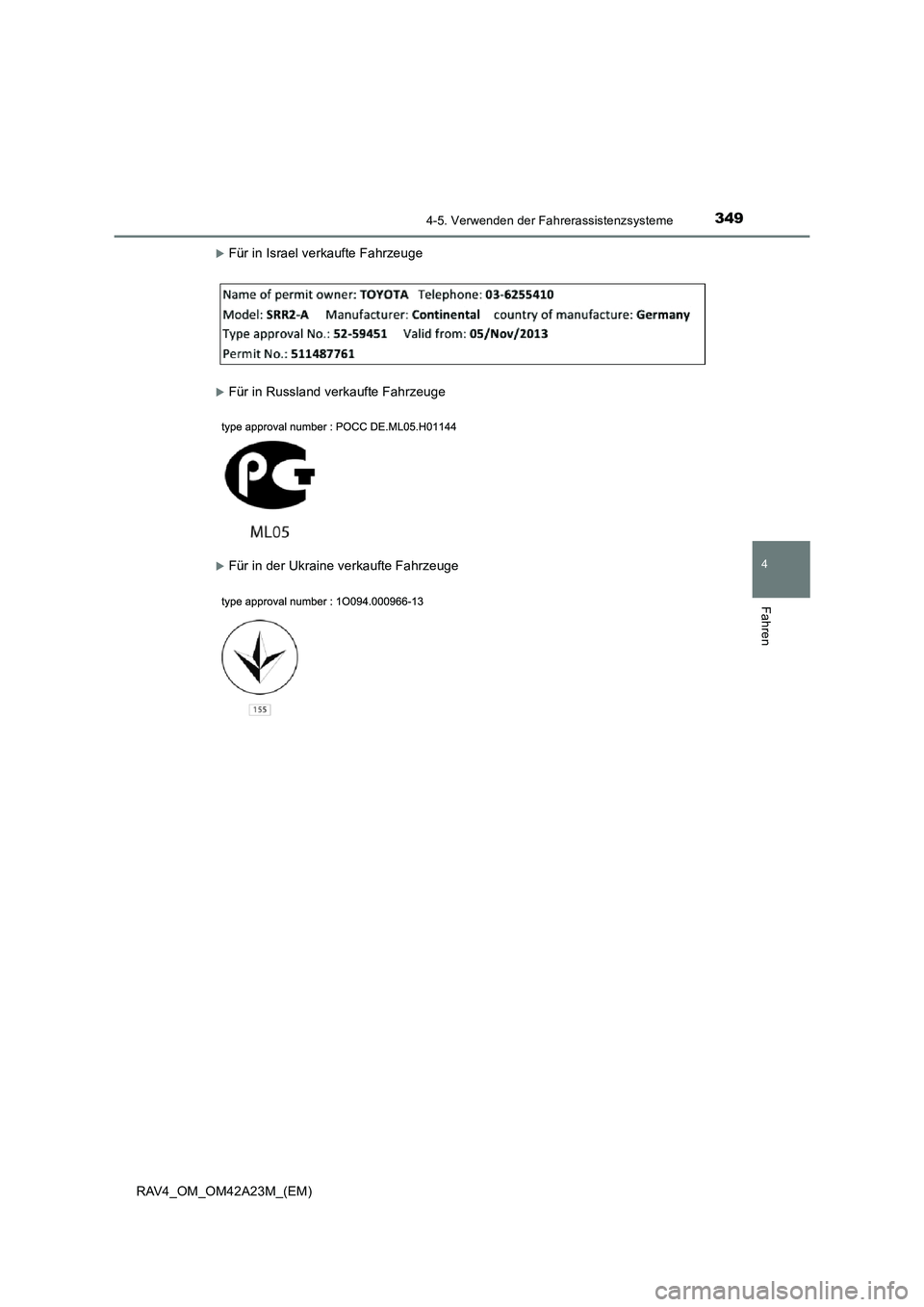

XFür in Israel verkaufte Fahrzeuge
XFür in Russland verkaufte Fahrzeuge
XFür in der Ukraine verkaufte Fahrzeuge

3504-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A23M_(EM)

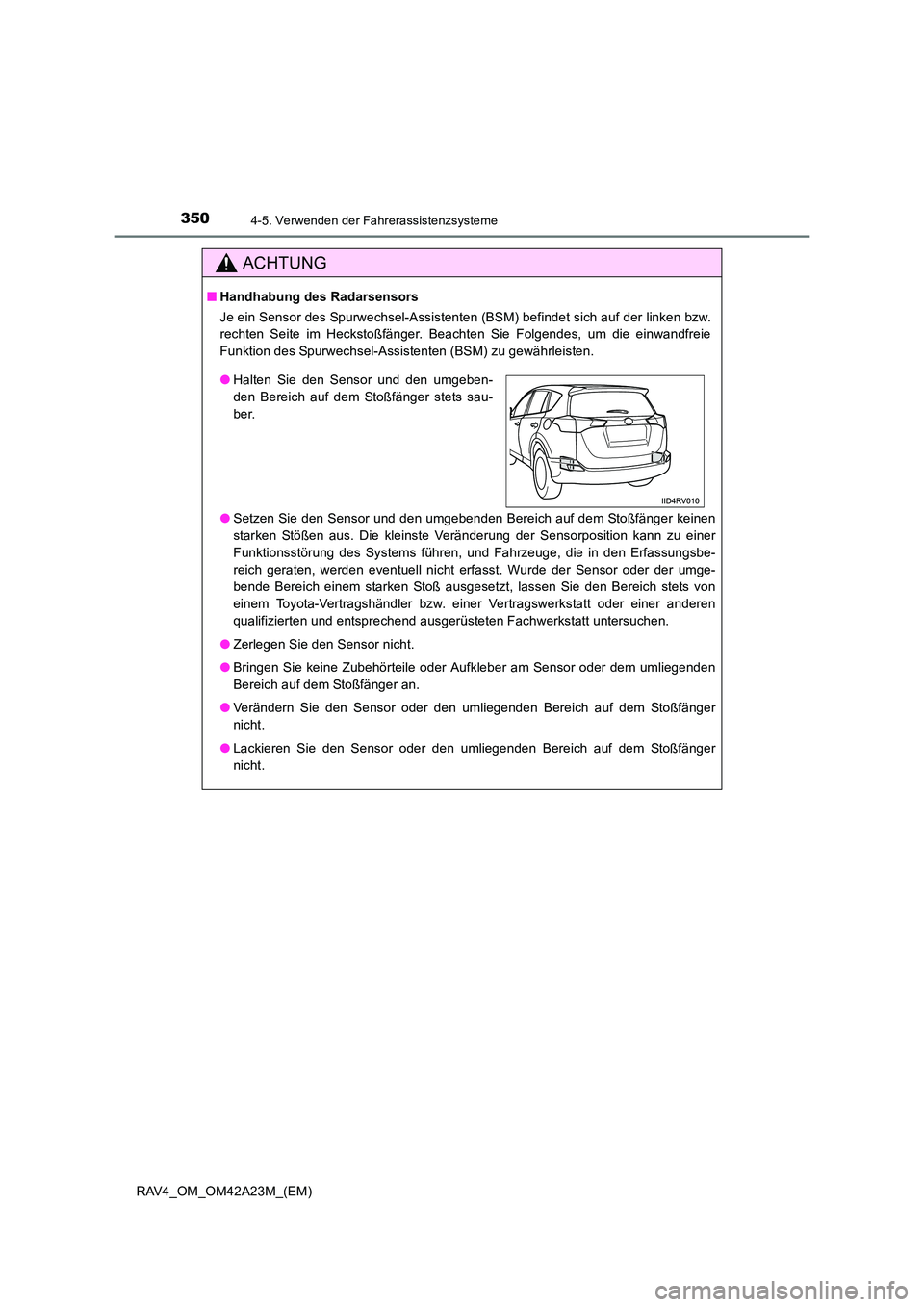

ACHTUNG
■Handhabung des Radarsensors
Je ein Sensor des Spurwechsel-Assistenten (BSM) befindet sich auf der linken bzw.
rechten Seite im Heckstoßfänger. Beachten Sie Folgendes, um die einwandfreie
Funktion des Spurwechsel-Assistenten (BSM) zu gewährleisten.
●Setzen Sie den Sensor und den umgebenden Bereich auf dem Stoßfänger keinen
starken Stößen aus. Die kleinste Veränderung der Sensorposition kann zu einer
Funktionsstörung des Systems führen, und Fahrzeuge, die in den Erfassungsbe-
reich geraten, werden eventuell nicht erfasst. Wurde der Sensor oder der umge-
bende Bereich einem starken Stoß ausgesetzt, lassen Sie den Bereich stets von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt untersuchen.
● Zerlegen Sie den Sensor nicht.
● Bringen Sie keine Zubehörteile oder Aufkleber am Sensor oder dem umliegenden
Bereich auf dem Stoßfänger an.
● Verändern Sie den Sensor oder den umliegenden Bereich auf dem Stoßfänger
nicht.
● Lackieren Sie den Sensor oder den umliegenden Bereich auf dem Stoßfänger
nicht.
●Halten Sie den Sensor und den umgeben-
den Bereich auf dem Stoßfänger stets sau-
ber.

3514-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A23M_(EM)
Der Spurwechsel-Assistent (BSM) verwendet Radarsensoren zur Erfassung
von Fahrzeugen, die auf einer benachbarten Spur in einem Bereich fahren,
der nicht im Außenspiegel zu sehen ist (toter Winkel), und weist den Fahrer
über die Außenspiegel-Anzeige auf das Vorhandensein dieser Fahrzeuge
hin.
Die toten Winkel, in denen Fahrzeuge erfasst werden können, sind nachste-
hend dargestellt.
Der Erfassungsbereich erstreckt sich
auf die folgenden Abstände:Etwa 3,5 m von der Seite des
Fahrzeugs
Die ersten 0,5 m von der Seite des
Fahrzeugs liegen nicht im Erfassungs-
bereich
Etwa 3 m vom Heckstoßfänger
Etwa 1 m vor dem Heckstoßfänger
Spurwechsel-Assistent (BSM)
Erfassungsbereiche des Spurwechsel-Assistenten (BSM)
1
2
3

3524-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A23M_(EM)

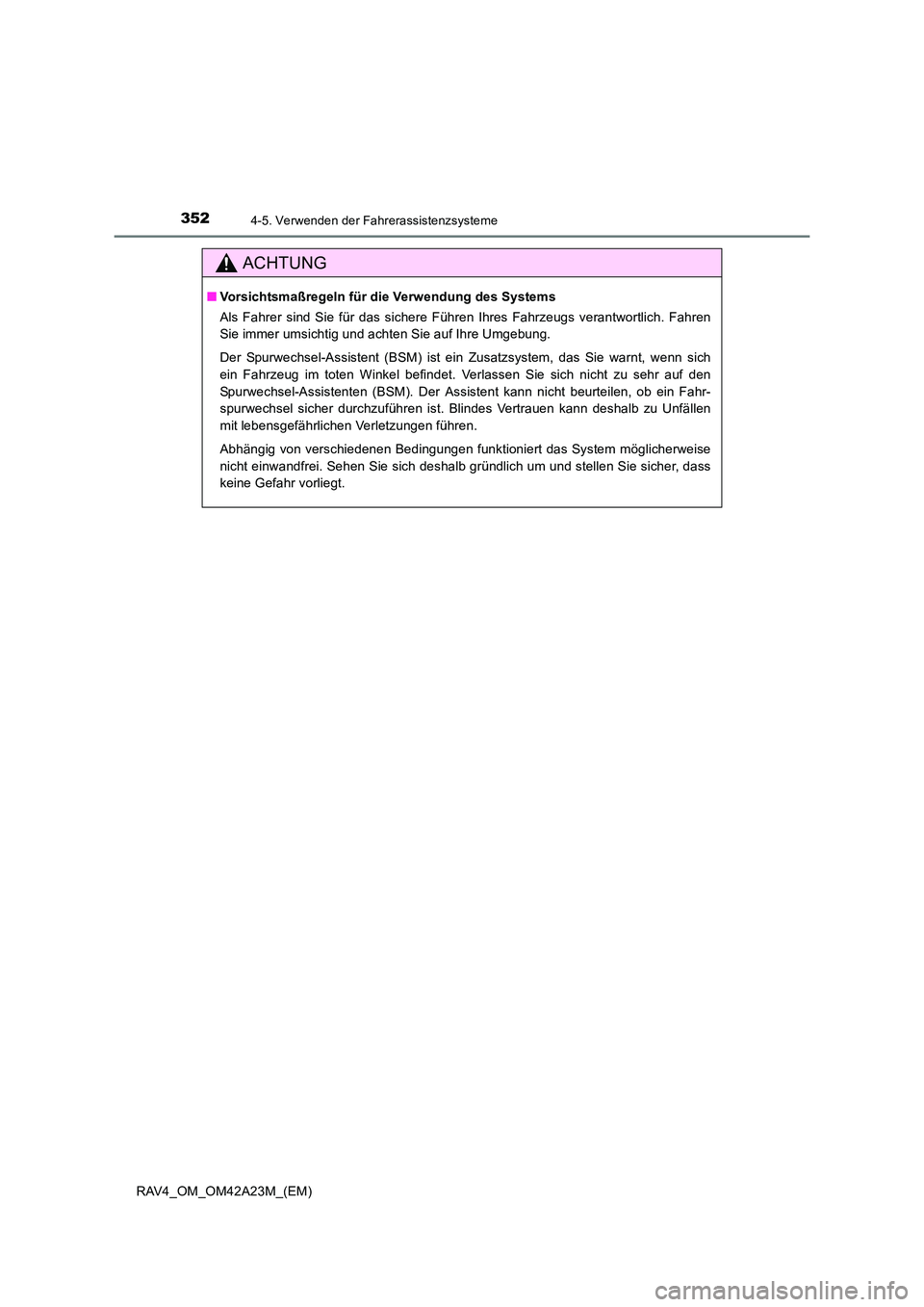

ACHTUNG
■Vorsichtsmaßregeln für die Verwendung des Systems
Als Fahrer sind Sie für das sichere Führen Ihres Fahrzeugs verantwortlich. Fahren
Sie immer umsichtig und achten Sie auf Ihre Umgebung.
Der Spurwechsel-Assistent (BSM) ist ein Zusatzsystem, das Sie warnt, wenn sich
ein Fahrzeug im toten Winkel befindet. Verlassen Sie sich nicht zu sehr auf den
Spurwechsel-Assistenten (BSM). Der Assistent kann nicht beurteilen, ob ein Fahr-
spurwechsel sicher durchzuführen ist. Blindes Vertrauen kann deshalb zu Unfällen
mit lebensgefährlichen Verletzungen führen.
Abhängig von verschiedenen Bedingungen funktioniert das System möglicherweise
nicht einwandfrei. Sehen Sie sich deshalb gründlich um und stellen Sie sicher, dass
keine Gefahr vorliegt.
