5856-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

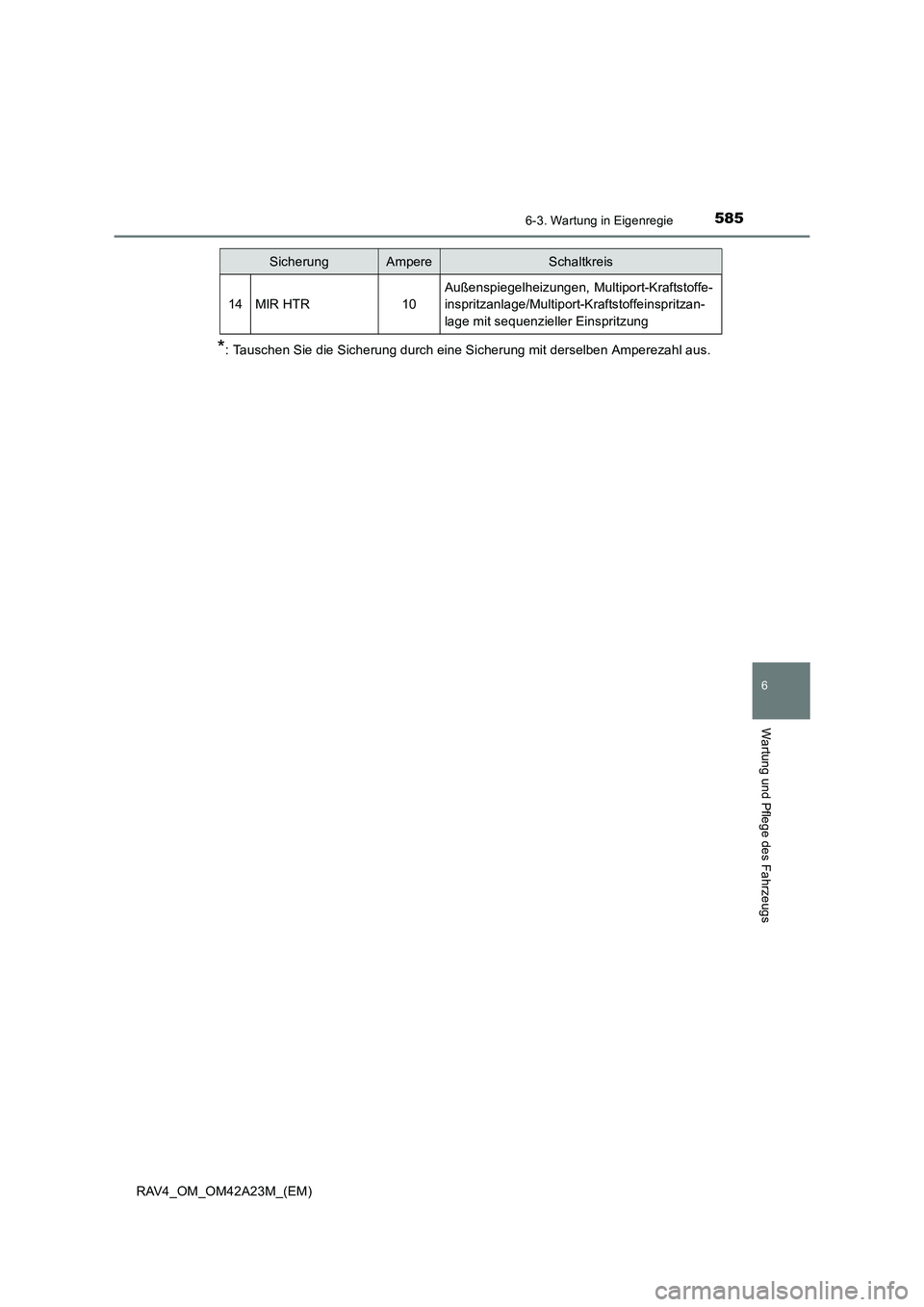

*: Tauschen Sie die Sicherung durch eine Sicherung mit derselben Amperezahl aus.
14MIR HTR10
Außenspiegelheizungen, Multiport-Kraftstoffe-
inspritzanlage/Multiport-Kraftstoffeinspritzan-
lage mit sequenzieller Einspritzung
SicherungAmpereSchaltkreis

5866-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)■

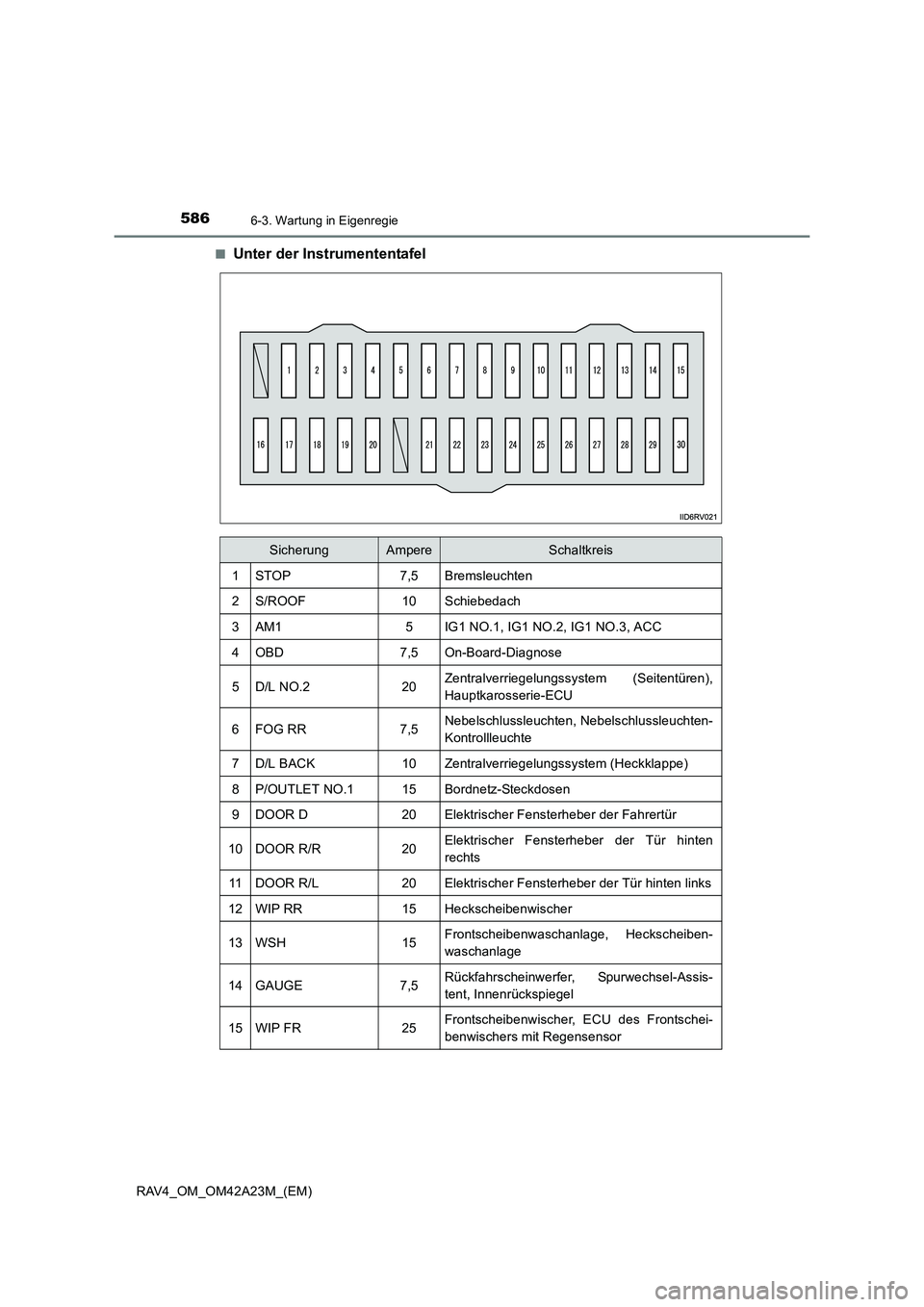

Unter der Instrumententafel
SicherungAmpereSchaltkreis
1STOP7,5Bremsleuchten
2S/ROOF10Schiebedach
3AM15IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC
4OBD7,5On-Board-Diagnose
5D/L NO.220Zentralverriegelungssystem (Seitentüren),
Hauptkarosserie-ECU
6FOG RR7,5Nebelschlussleuchten, Nebelschlussleuchten-
Kontrollleuchte
7D/L BACK10Zentralverriegelungssystem (Heckklappe)
8P/OUTLET NO.115Bordnetz-Steckdosen
9DOOR D20Elektrischer Fensterheber der Fahrertür
10DOOR R/R20Elektrischer Fensterheber der Tür hinten
rechts
11DOOR R/L20Elektrischer Fensterheber der Tür hinten links
12WIP RR15Heckscheibenwischer
13WSH15Frontscheibenwaschanlage, Heckscheiben-
waschanlage
14GAUGE7,5Rückfahrscheinwerfer, Spurwechsel-Assis-
tent, Innenrückspiegel
15WIP FR25Frontscheibenwischer, ECU des Frontschei-
benwischers mit Regensensor

5876-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
16SFT LOCK-ACC5Schaltsperren-ECU
17P/OUTLET NO.215Bordnetz-Steckdosen
18ACC7,5
Bordnetz-Steckdosen, Audiosystem, Außen-
spiegel, Hauptkarosserie-ECU, Stopp-Start-
System-ECU, Uhr, Stromsensor
19PA N E L7,5
Schalter für die Zusatzheizung, Schalter zum
Ausschalten des VSC, Kombiinstrument (Kon-
troll- und Warnleuchten), BSM-Hauptschalter,
Schalter für den Allradantrieb-Sperrmodus,
Schalter für Frontscheibenwischer-Enteiser,
Schalter “DAC”, Multiport-Kraftstoffeinspritzan-
lage/Multiport-Kraftstoffeinspritzanlage mit
sequenzieller Einspritzung, ECU des Toyota-
Einparkhilfesensors, Schalter für die Sitzhei-
zungen, Regler für die manuelle Leuchtweiten-
einstellung, Bordnetz-Steckdosen, Schalter für
die elektrische Heckklappe, Klimaanlagen-
schalter, Schalter für die Heckscheibenhei-
zung, Audiosystem, Deaktivierungsschalter für
das Stopp-Start-System, Becherhalterbeleuch-
tung, Lenkradschalter, Fahrmodusschalter
20TA I L10
Vordere Standlichter, Schlussleuchten, Nebel-
scheinwerfer, Nebelschlussleuchten, Kennzei-
chenleuchten
21EPS-IG5Elektrische Servolenkung
22ECU-IG NO.110
ECU des Aktiven Allradantriebs, Lenksensor,
ECU der automatischen Leuchtweitenregulie-
rung, Kombiinstrument (Kontroll- und Warn-
leuchten), Schaltsteuerschalter
23ECU-IG NO.25
Hauptkarosserie-ECU, Fernbedienung,
Schaltsperren-ECU, intelligentes Zugangs-
und Startsystem, Regensensor, Schiebedach-
ECU, Audiosystem, ECU der elektrischen
Heckklappe, Reifendruckkontrollsystem, LDA-
System
24HTR-IG7,5
Klimaanlagen-ECU, Klimaanlagenschalter,
Schalter für die Heckscheibenheizung, Schal-
ter für die Zusatzheizung
25S-HTR LH10Sitzheizung links
SicherungAmpereSchaltkreis

5886-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)

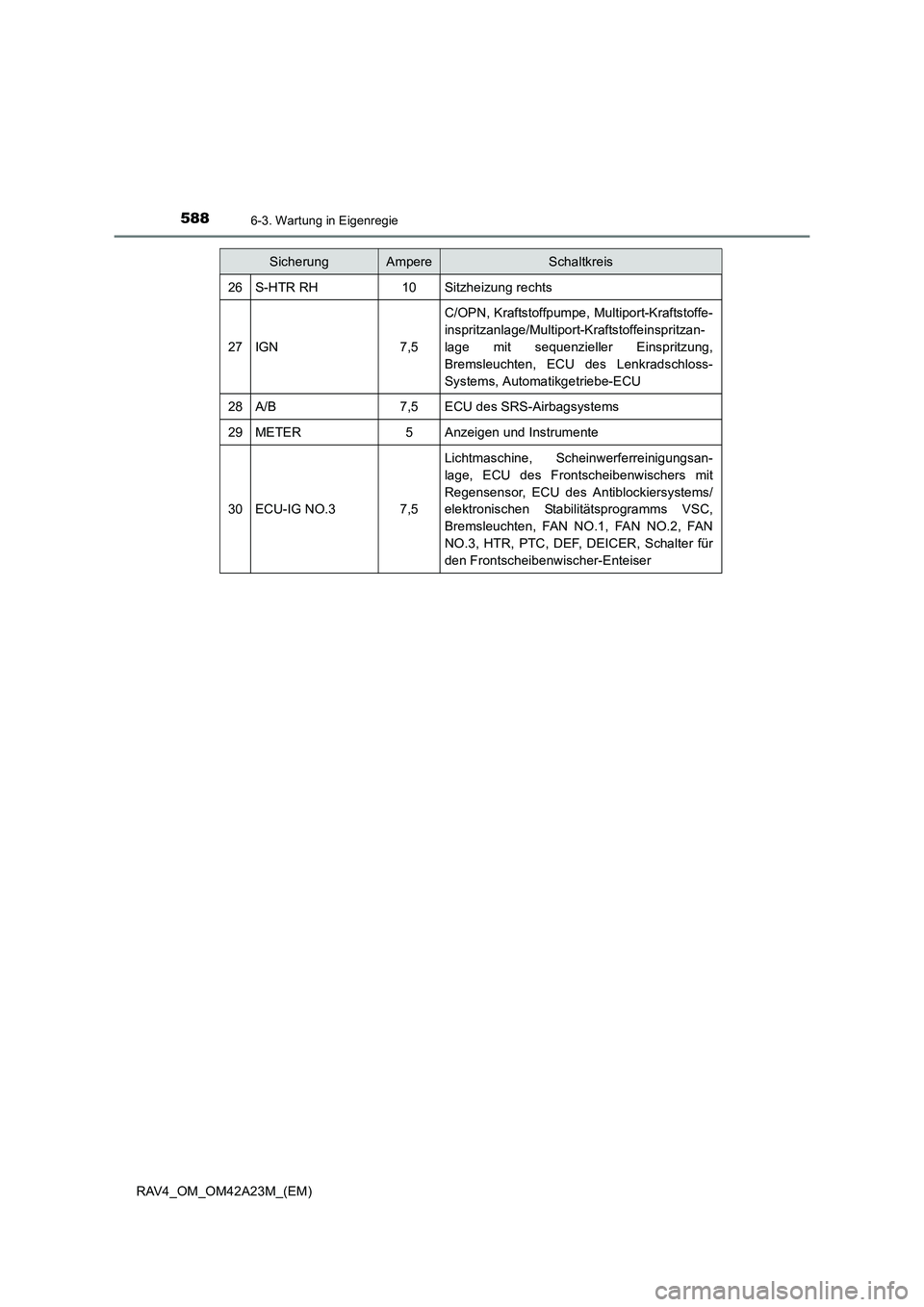

26S-HTR RH10Sitzheizung rechts
27IGN7,5
C/OPN, Kraftstoffpumpe, Multiport-Kraftstoffe-
inspritzanlage/Multiport-Kraftstoffeinspritzan-
lage mit sequenzieller Einspritzung,
Bremsleuchten, ECU des Lenkradschloss-
Systems, Automatikgetriebe-ECU
28A/B7,5ECU des SRS-Airbagsystems
29METER5Anzeigen und Instrumente
30ECU-IG NO.37,5
Lichtmaschine, Scheinwerferreinigungsan-
lage, ECU des Frontscheibenwischers mit
Regensensor, ECU des Antiblockiersystems/
elektronischen Stabilitätsprogramms VSC,
Bremsleuchten, FAN NO.1, FAN NO.2, FAN
NO.3, HTR, PTC, DEF, DEICER, Schalter für
den Frontscheibenwischer-Enteiser
SicherungAmpereSchaltkreis

5896-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)■

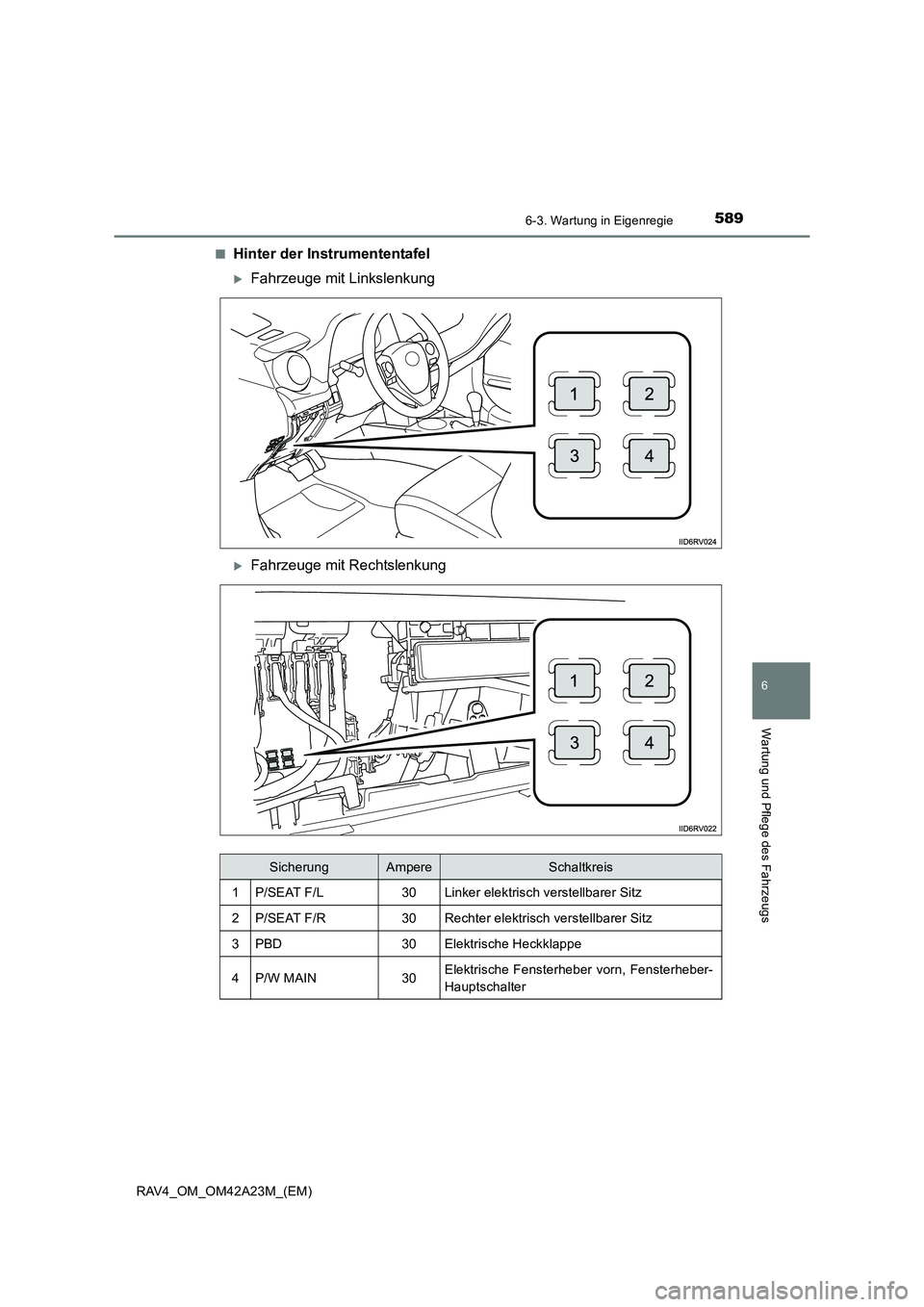

Hinter der Instrumententafel
XFahrzeuge mit Linkslenkung
XFahrzeuge mit Rechtslenkung
SicherungAmpereSchaltkreis
1P/SEAT F/L30Linker elektrisch verstellbarer Sitz
2P/SEAT F/R30Rechter elektrisch verstellbarer Sitz
3PBD30Elektrische Heckklappe
4P/W MAIN30Elektrische Fensterheber vorn, Fensterheber-
Hauptschalter

5906-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)

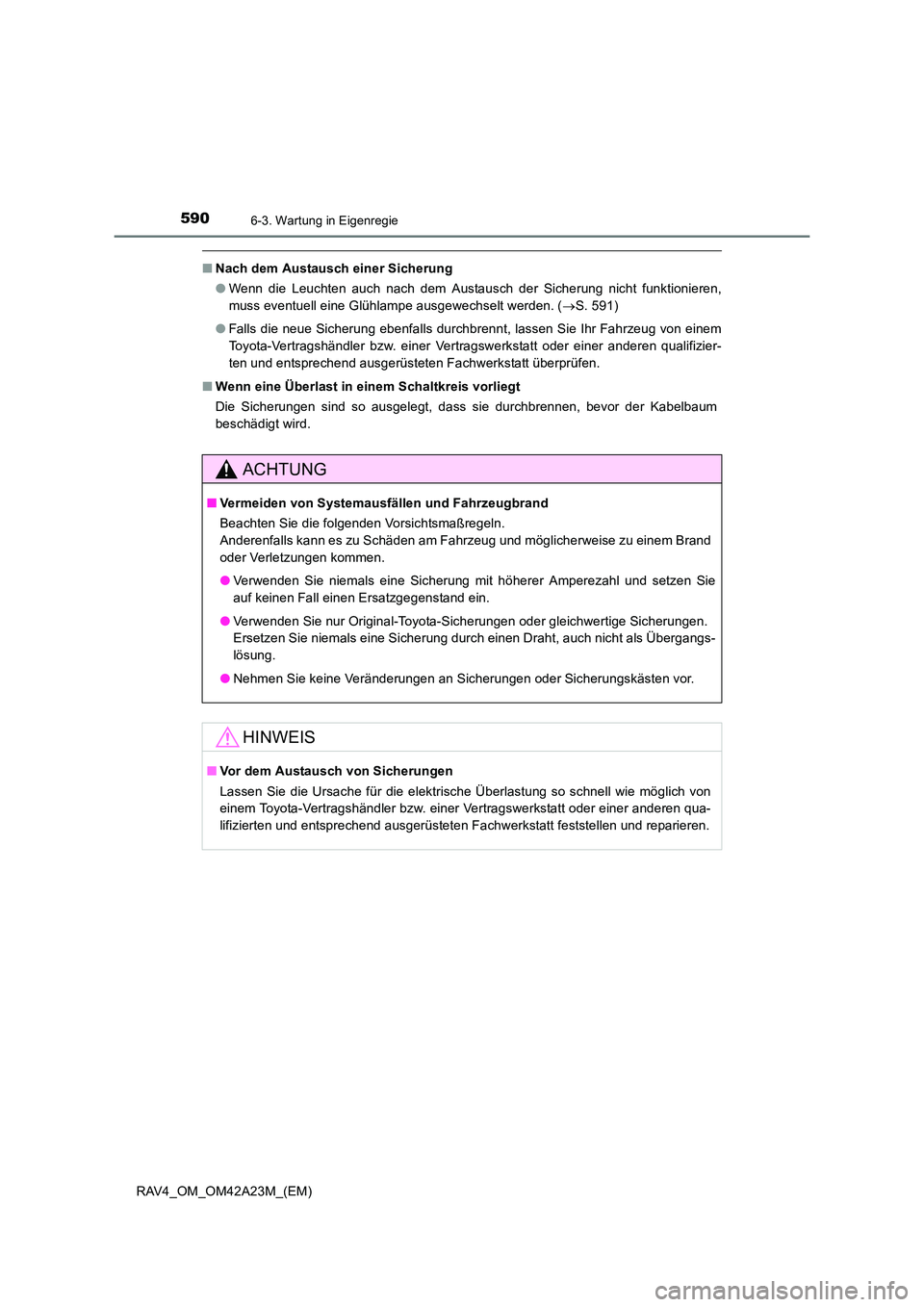

■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Glühlampe ausgewechselt werden. ( →S. 591)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie Ihr Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
ACHTUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so schnell wie möglich von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.

591
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

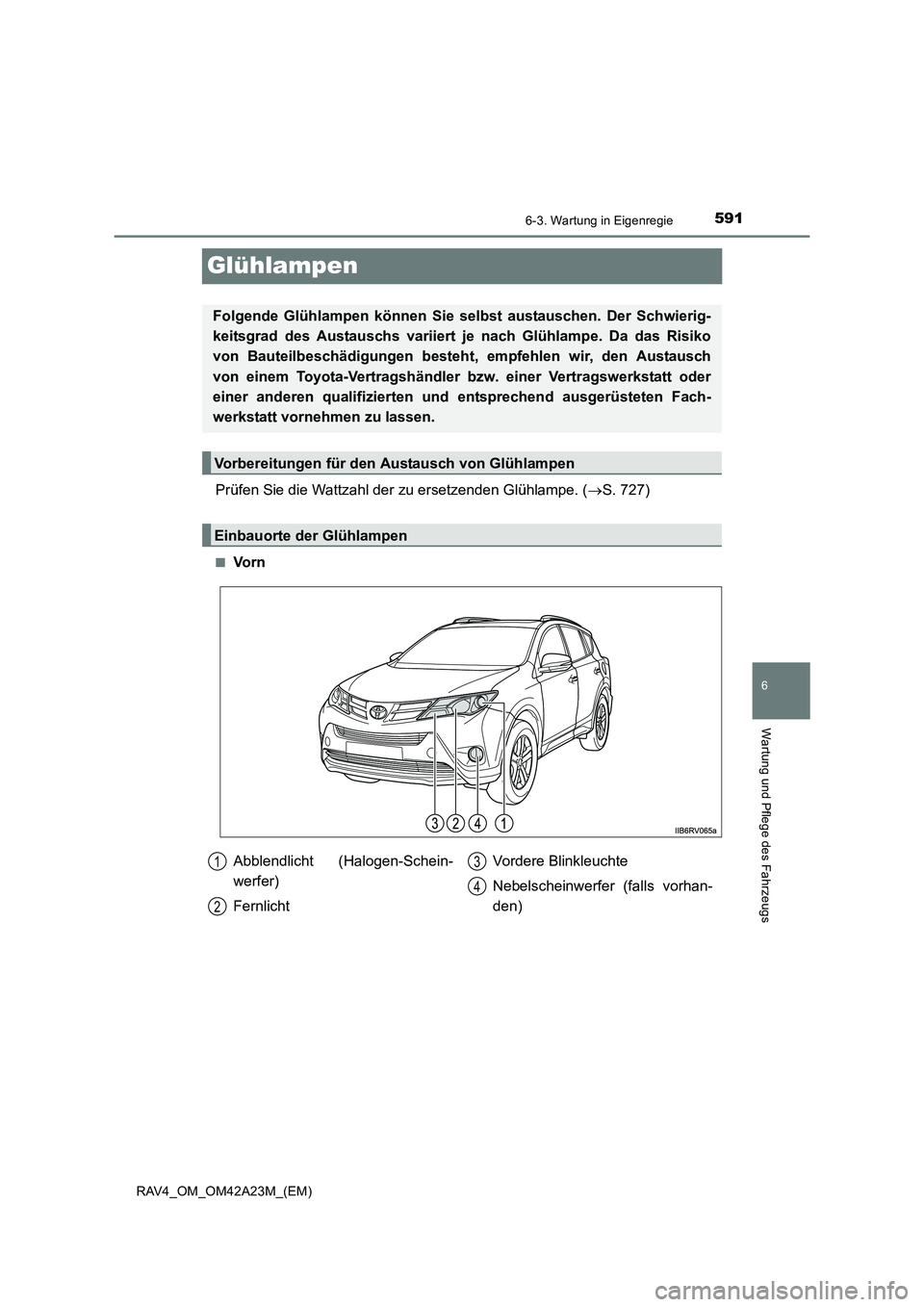

Glühlampen
Prüfen Sie die Wattzahl der zu ersetzenden Glühlampe. (→S. 727)
■Vo r n
Folgende Glühlampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Glühlampe. Da das Risiko
von Bauteilbeschädigungen besteht, empfehlen wir, den Austausch
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Glühlampen
Einbauorte der Glühlampen
Abblendlicht (Halogen-Schein-
werfer)
Fernlicht Vordere Blinkleuchte
Nebelscheinwerfer (falls vorhan-
den)1
2
3
4

5926-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)■

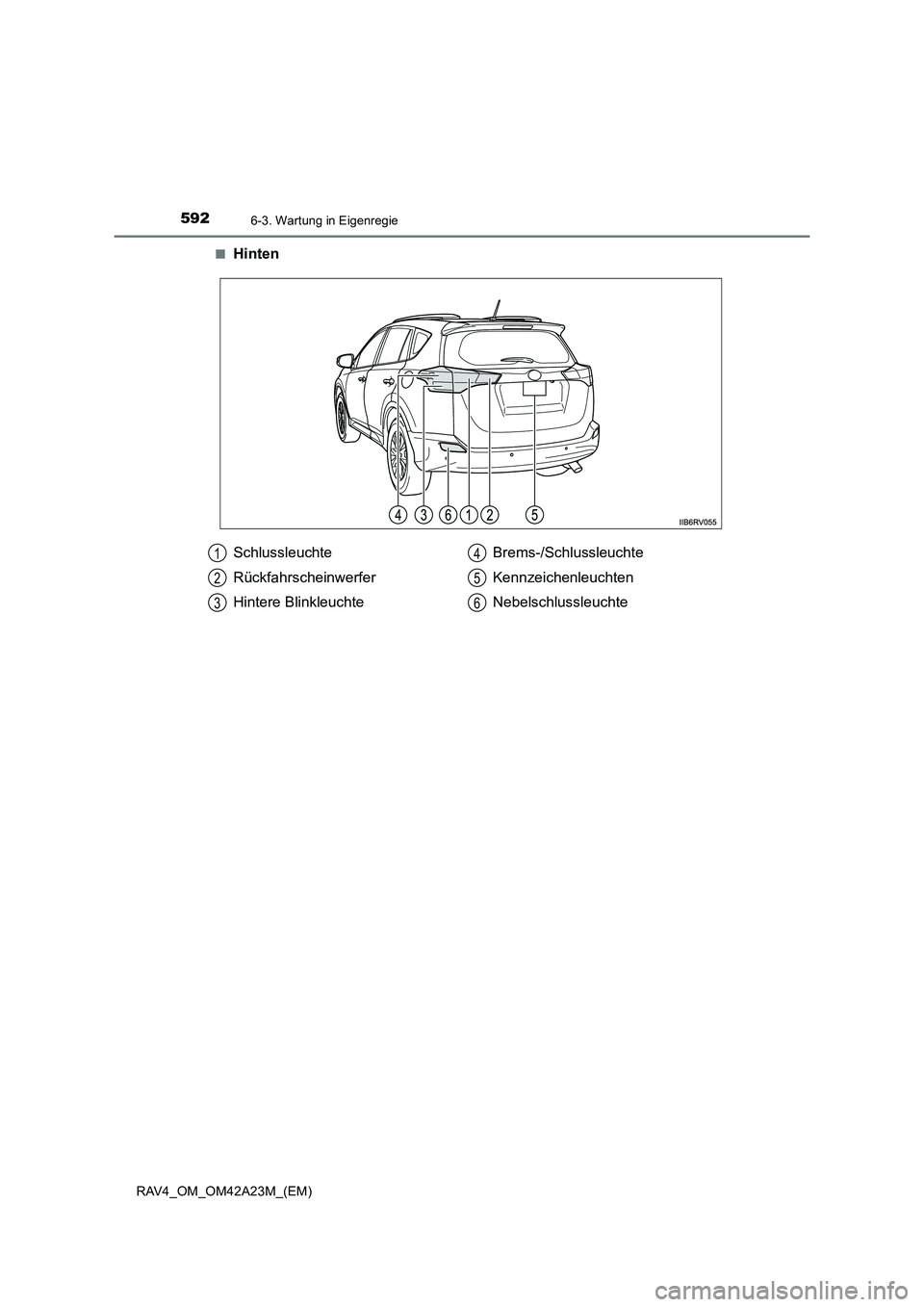

Hinten
Schlussleuchte
Rückfahrscheinwerfer
Hintere Blinkleuchte
Brems-/Schlussleuchte
Kennzeichenleuchten
Nebelschlussleuchte1
2
3
4
5
6
