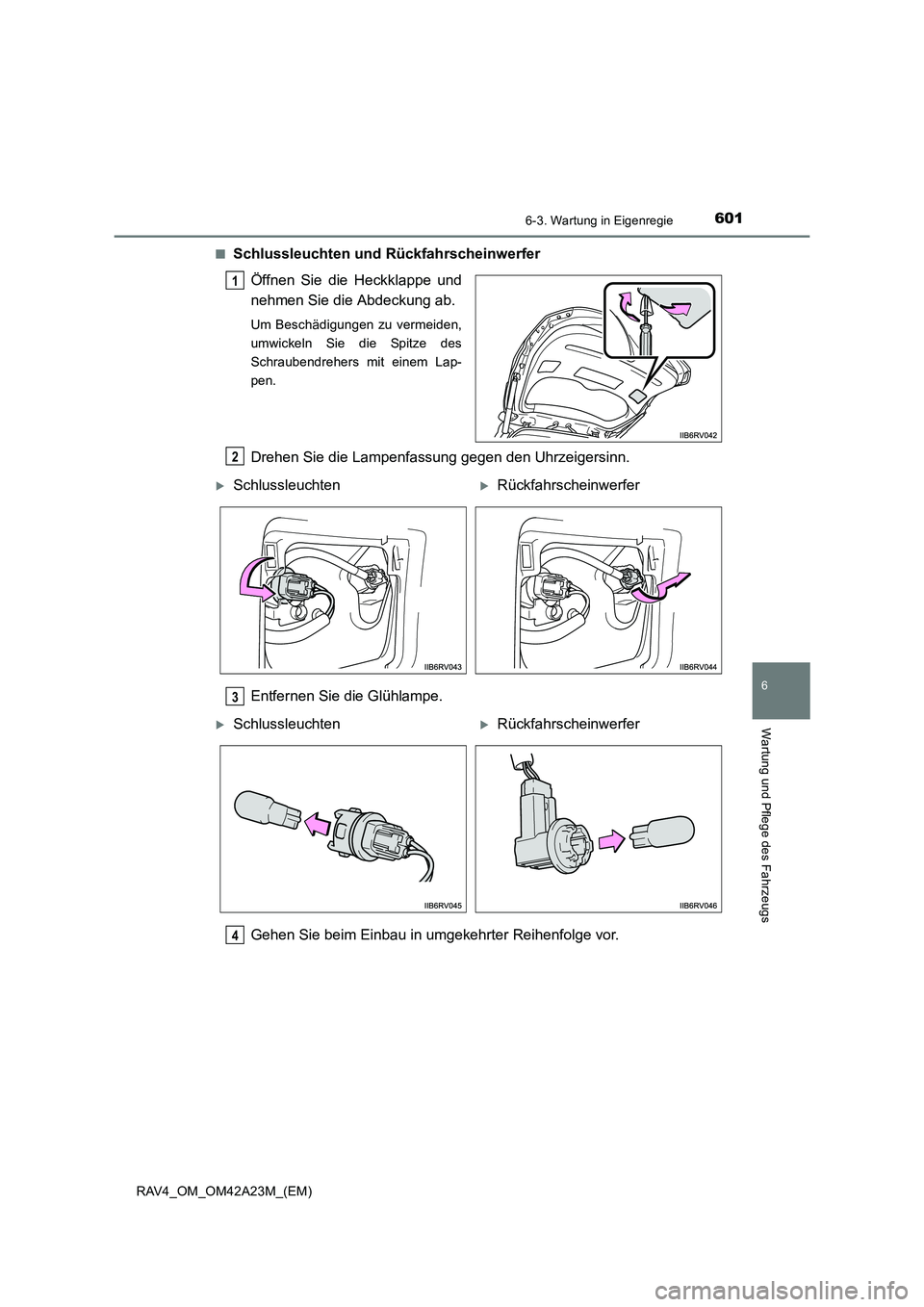

Schlussleuchten und Rückfahrscheinwerfer
Öffnen Sie die Heckklappe und
nehmen Sie die Abdeckung ab.
Um Beschädigungen zu vermeiden,
umwickeln Sie die Spitze des
Schraubendrehers mit einem Lap-
pen.
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
XSchlussleuchtenXRückfahrscheinwerfer
3
XSchlussleuchtenXRückfahrscheinwerfer
4

6026-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)■

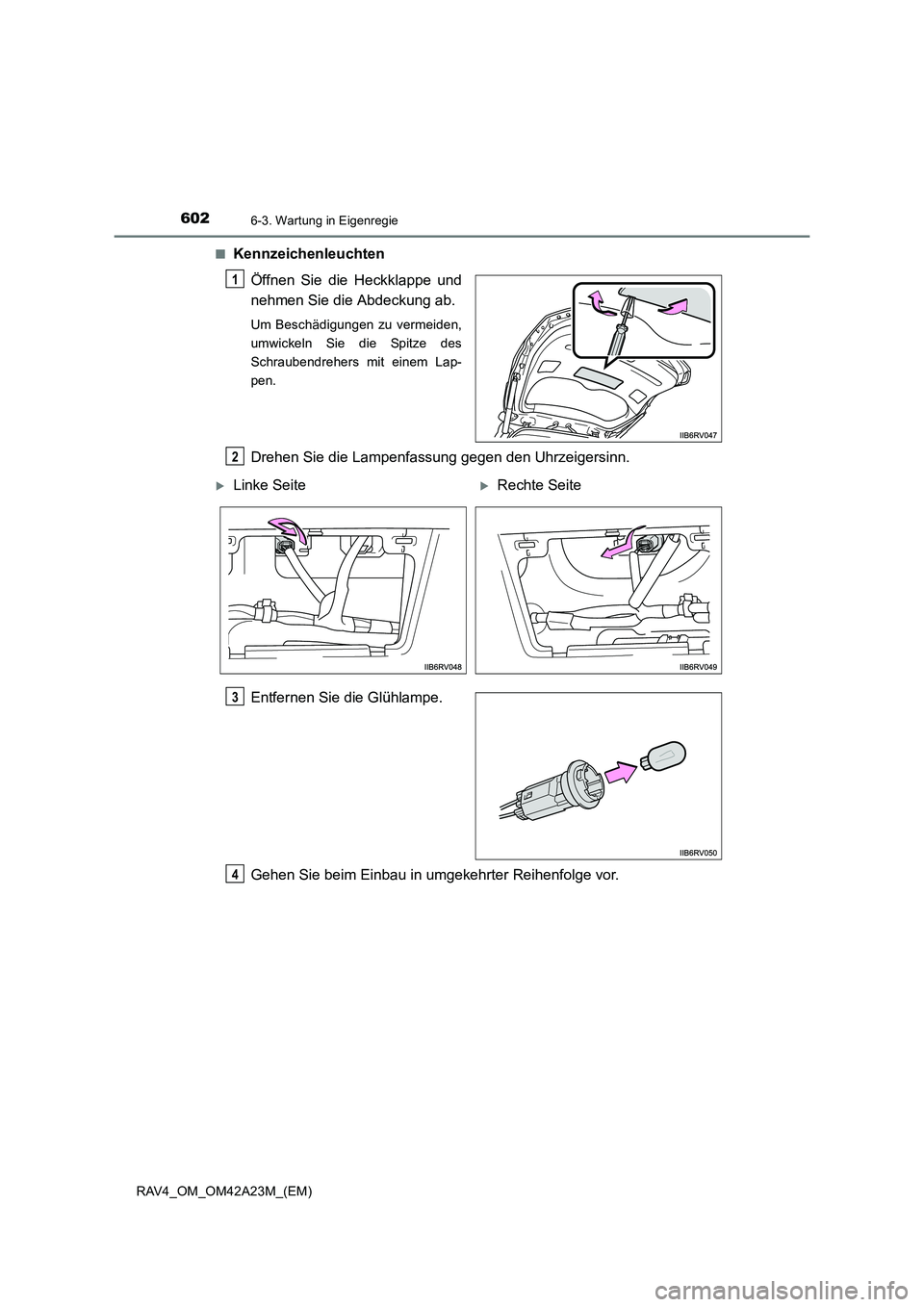

Kennzeichenleuchten
Öffnen Sie die Heckklappe und
nehmen Sie die Abdeckung ab.
Um Beschädigungen zu vermeiden,
umwickeln Sie die Spitze des
Schraubendrehers mit einem Lap-
pen.
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
XLinke SeiteXRechte Seite
3
4

6036-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)■

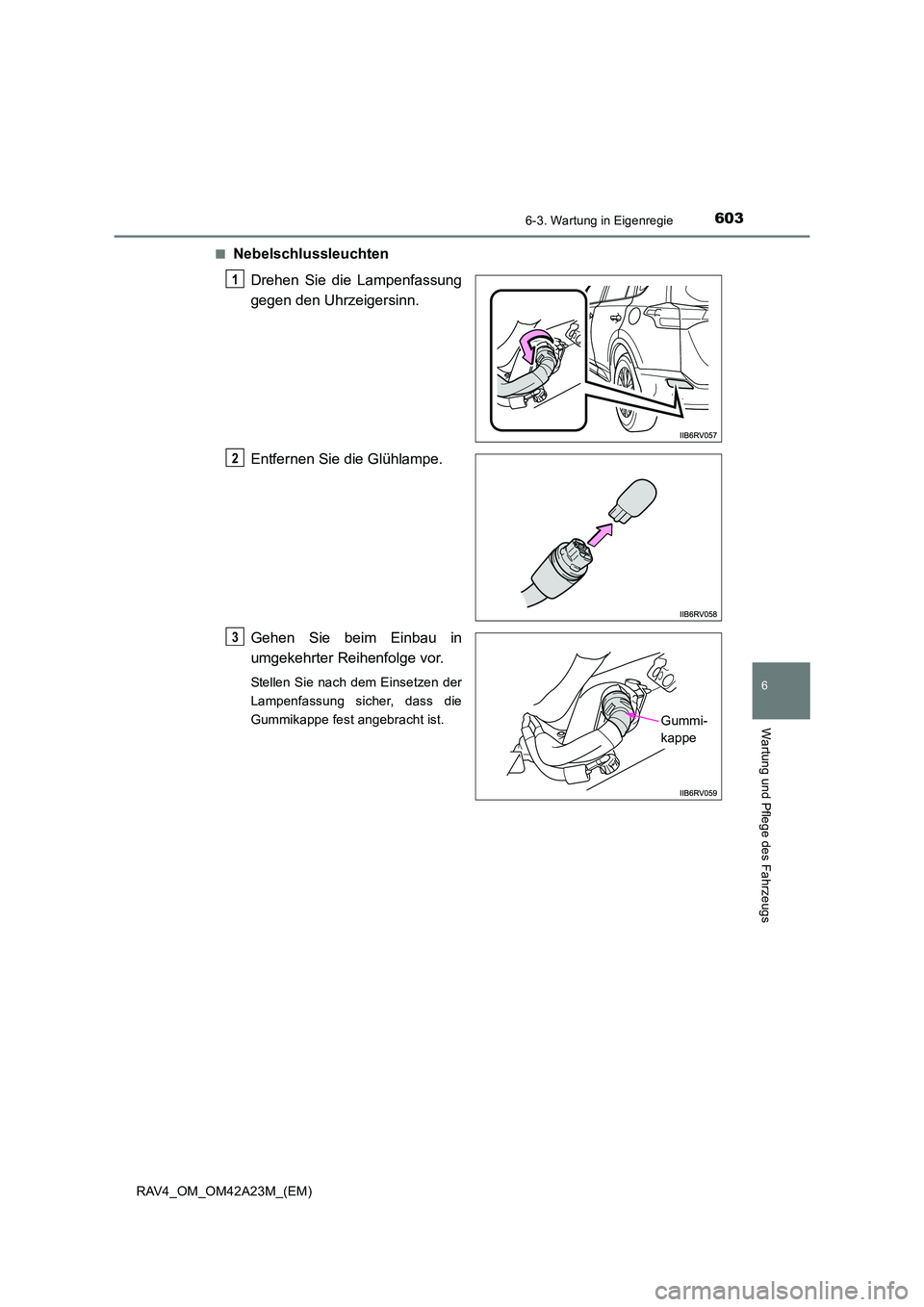

Nebelschlussleuchten
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in
umgekehrter Reihenfolge vor.
Stellen Sie nach dem Einsetzen der
Lampenfassung sicher, dass die
Gummikappe fest angebracht ist.
1
2
Gummi-
kappe
3

6046-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)■

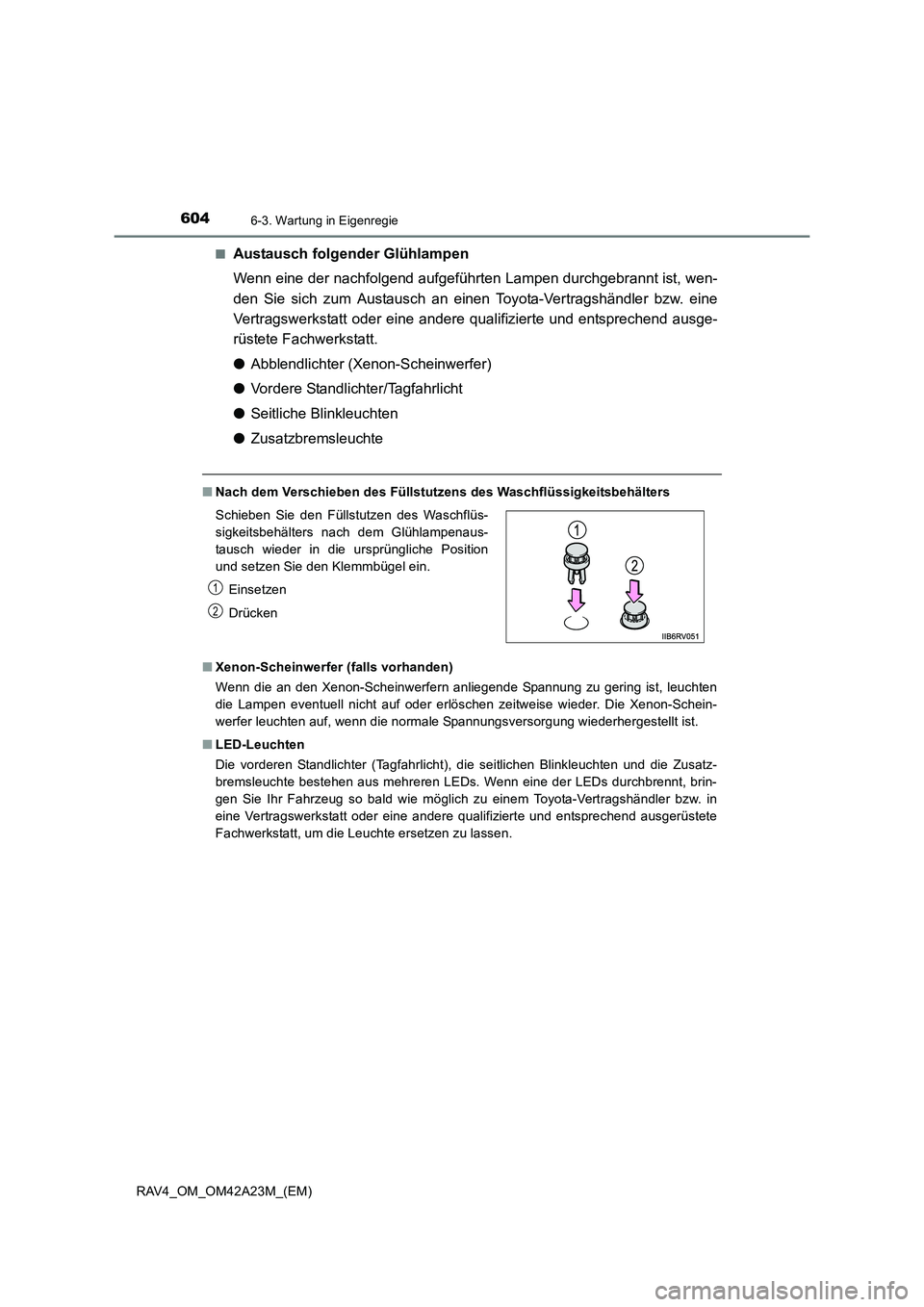

Austausch folgender Glühlampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, wen-
den Sie sich zum Austausch an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausge-
rüstete Fachwerkstatt.
●
Abblendlichter (Xenon-Scheinwerfer)
● Vordere Standlichter/Tagfahrlicht
● Seitliche Blinkleuchten
● Zusatzbremsleuchte
■Nach dem Verschieben des Füllstutzens des Waschflüssigkeitsbehälters
■ Xenon-Scheinwerfer (falls vorhanden)
Wenn die an den Xenon-Scheinwerfern anliegende Spannung zu gering ist, leuchten
die Lampen eventuell nicht auf oder erlöschen zeitweise wieder. Die Xenon-Schein-
werfer leuchten auf, wenn die normale Spannungsversorgung wiederhergestellt ist.
■ LED-Leuchten
Die vorderen Standlichter (Tagfahrlicht), die seitlichen Blinkleuchten und die Zusatz-
bremsleuchte bestehen aus mehreren LEDs. Wenn eine der LEDs durchbrennt, brin-
gen Sie Ihr Fahrzeug so bald wie möglich zu einem Toyota-Vertragshändler bzw. in
eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt, um die Leuchte ersetzen zu lassen. Schieben Sie den Füllstutzen des Waschflüs-
sigkeitsbehälters nach dem Glühlampenaus-
tausch wieder in die ursprüngliche Position
und setzen Sie den Klemmbügel ein.
Einsetzen
Drücken
1
2

6056-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)■

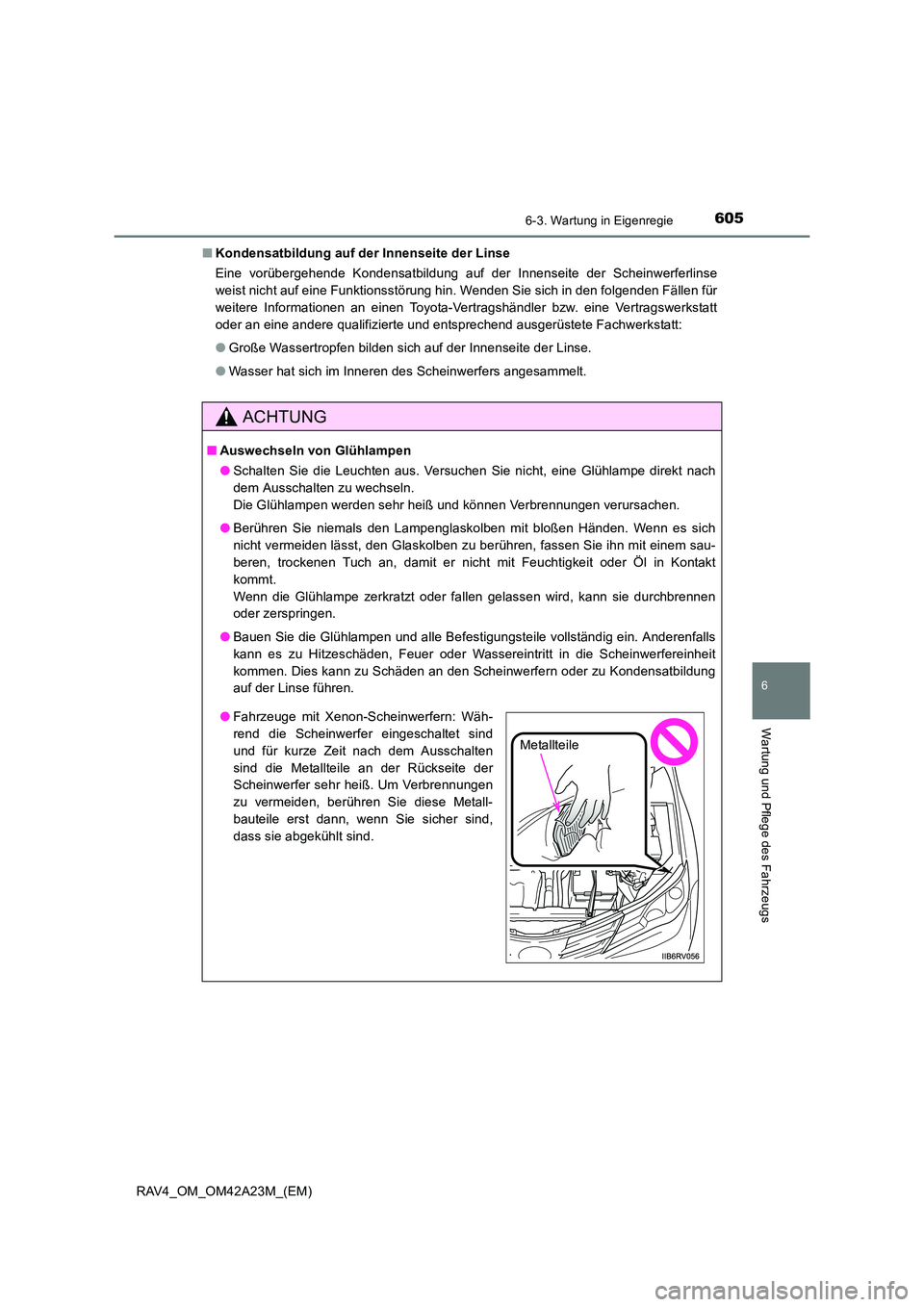

Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse
weist nicht auf eine Funktionsstörung hin. Wenden Sie sich in den folgenden Fällen für
weitere Informationen an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
● Wasser hat sich im Inneren des Scheinwerfers angesammelt.
ACHTUNG
■Auswechseln von Glühlampen
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, eine Glühlampe direkt nach
dem Ausschalten zu wechseln.
Die Glühlampen werden sehr heiß und können Verbrennungen verursachen.
● Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn es sich
nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sau-
beren, trockenen Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt
kommt.
Wenn die Glühlampe zerkratzt oder fallen gelassen wird, kann sie durchbrennen
oder zerspringen.
● Bauen Sie die Glühlampen und alle Befestigungsteile vollständig ein. Anderenfalls
kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit
kommen. Dies kann zu Schäden an den Scheinwerfern oder zu Kondensatbildung
auf der Linse führen.
●Fahrzeuge mit Xenon-Scheinwerfern: Wäh-
rend die Scheinwerfer eingeschaltet sind
und für kurze Zeit nach dem Ausschalten
sind die Metallteile an der Rückseite der
Scheinwerfer sehr heiß. Um Verbrennungen
zu vermeiden, berühren Sie diese Metall-
bauteile erst dann, wenn Sie sicher sind,
dass sie abgekühlt sind.
Metallteile

6066-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)

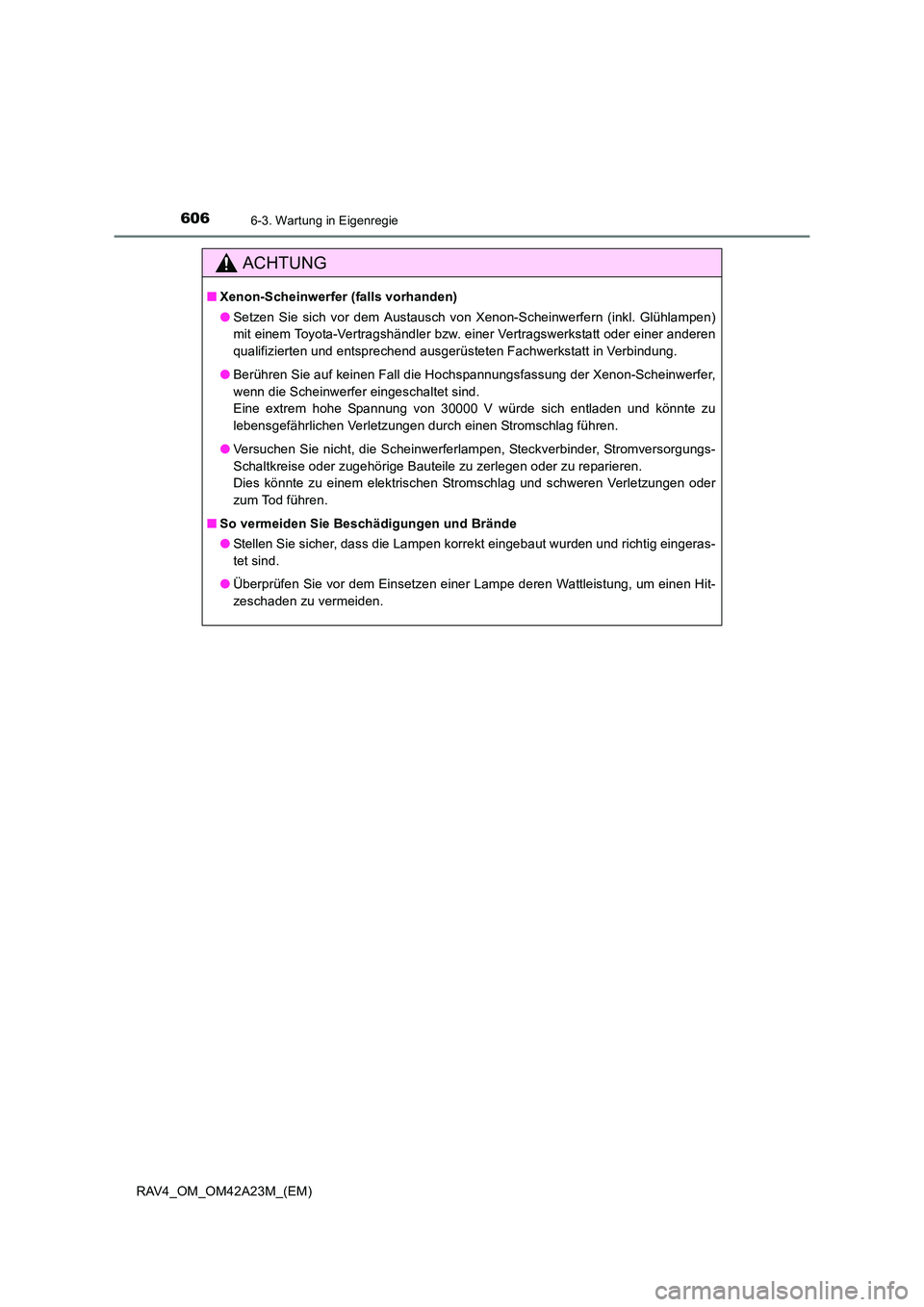

ACHTUNG
■Xenon-Scheinwerfer (falls vorhanden)
●Setzen Sie sich vor dem Austausch von Xenon-Scheinwerfern (inkl. Glühlampen)
mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
● Berühren Sie auf keinen Fall die Hochspannungsfassung der Xenon-Scheinwerfer,
wenn die Scheinwerfer eingeschaltet sind.
Eine extrem hohe Spannung von 30000 V würde sich entladen und könnte zu
lebensgefährlichen Verletzungen durch einen Stromschlag führen.
● Versuchen Sie nicht, die Scheinwerferlampen, Steckverbinder, Stromversorgungs-
Schaltkreise oder zugehörige Bauteile zu zerlegen oder zu reparieren.
Dies könnte zu einem elektrischen Stromschlag und schweren Verletzungen oder
zum Tod führen.
■ So vermeiden Sie Beschädigungen und Brände
●Stellen Sie sicher, dass die Lampen korrekt eingebaut wurden und richtig eingeras-
tet sind.
● Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattleistung, um einen Hit-
zeschaden zu vermeiden.
