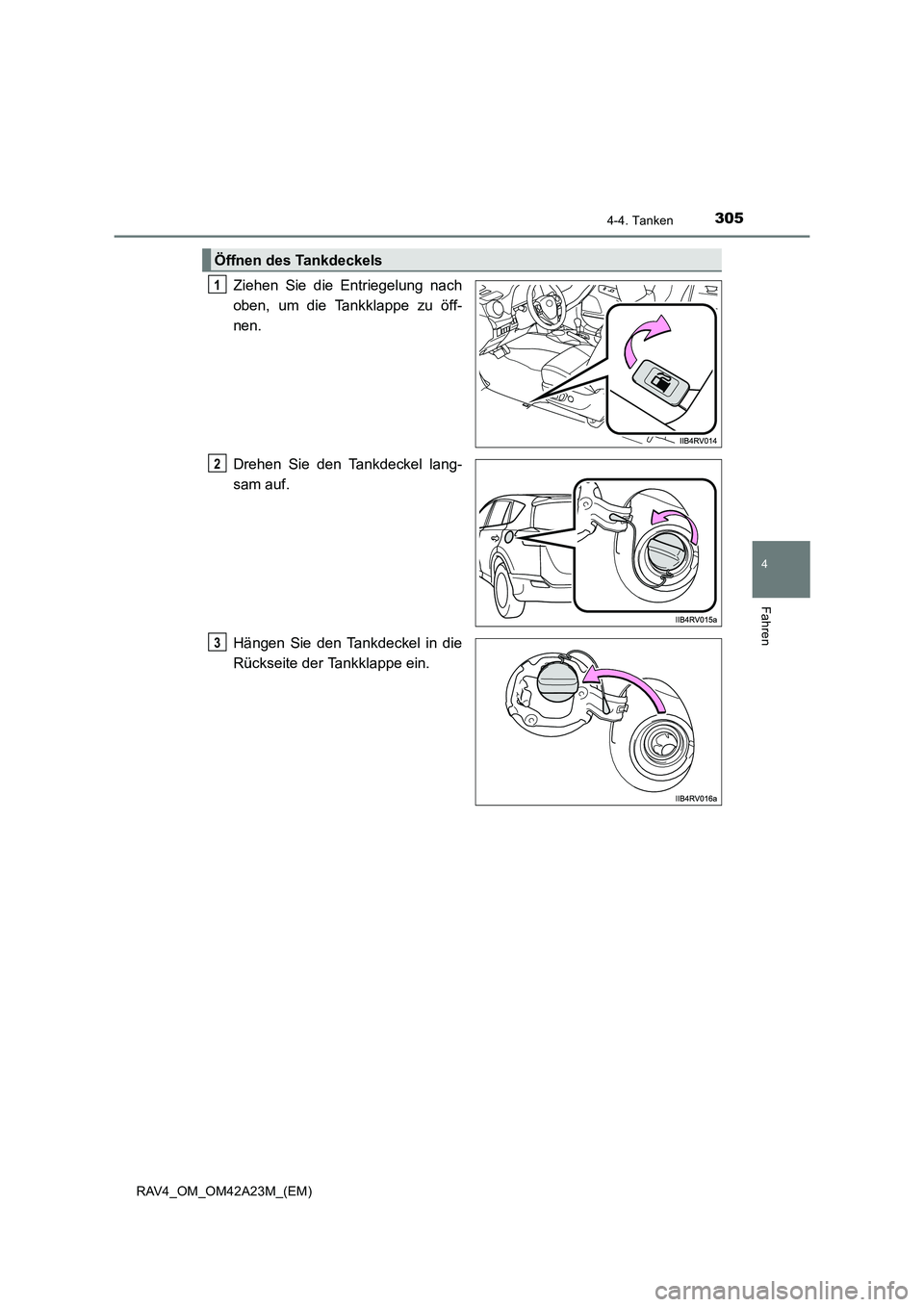

3054-4. Tanken
4
Fahren
RAV4_OM_OM42A23M_(EM)
Ziehen Sie die Entriegelung nach
oben, um die Tankklappe zu öff-
nen.
Drehen Sie den Tankdeckel lang-
sam auf.
Hängen Sie den Tankdeckel in die
Rückseite der Tankklappe ein.
Öffnen des Tankdeckels
1
2
3

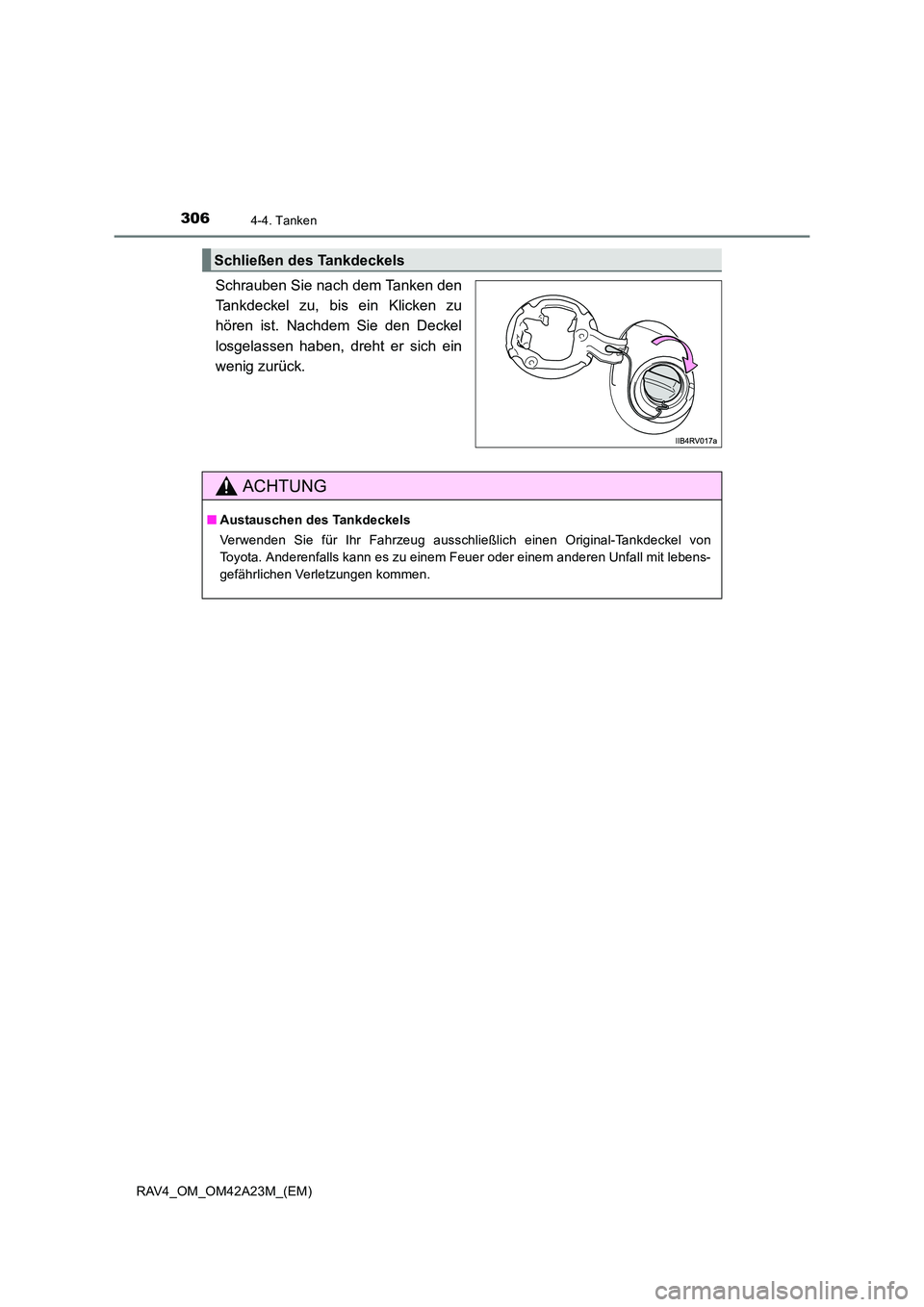

3064-4. Tanken
RAV4_OM_OM42A23M_(EM)
Schrauben Sie nach dem Tanken den
Tankdeckel zu, bis ein Klicken zu
hören ist. Nachdem Sie den Deckel
losgelassen haben, dreht er sich ein
wenig zurück.
Schließen des Tankdeckels
ACHTUNG
■Austauschen des Tankdeckels
Verwenden Sie für Ihr Fahrzeug ausschließlich einen Original-Tankdeckel von
Toyota. Anderenfalls kann es zu einem Feuer oder einem anderen Unfall mit lebens-
gefährlichen Verletzungen kommen.

307
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42A23M_(EM)
Geschwindigkeitsregelung∗
Verwenden Sie die Geschwindigkeitsregelung, um eine eingestellte
Geschwindigkeit beizubehalten, ohne das Gaspedal zu treten. Kontrollleuchten
Schalter für die Geschwindigkeits-
regelung
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Die Kontrollleuchte für die Geschwin-
digkeitsregelung leuchtet daraufhin
auf.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Beschleunigen oder bremsen Sie
auf die gewünschte Geschwindig-
keit und drücken Sie den Hebel
nach unten, um die Geschwindig-
keit einzustellen.
Die “SET”-Kontrollleuchte leuchtet dar-
aufhin auf.
Das System wird auf die Geschwindig-
keit eingestellt, mit der beim Loslassen
des Hebels gefahren wird.
∗: Falls vorhanden
Zusammenfassung der Funktionen
1
2
Einstellen der Geschwindigkeit
1
2

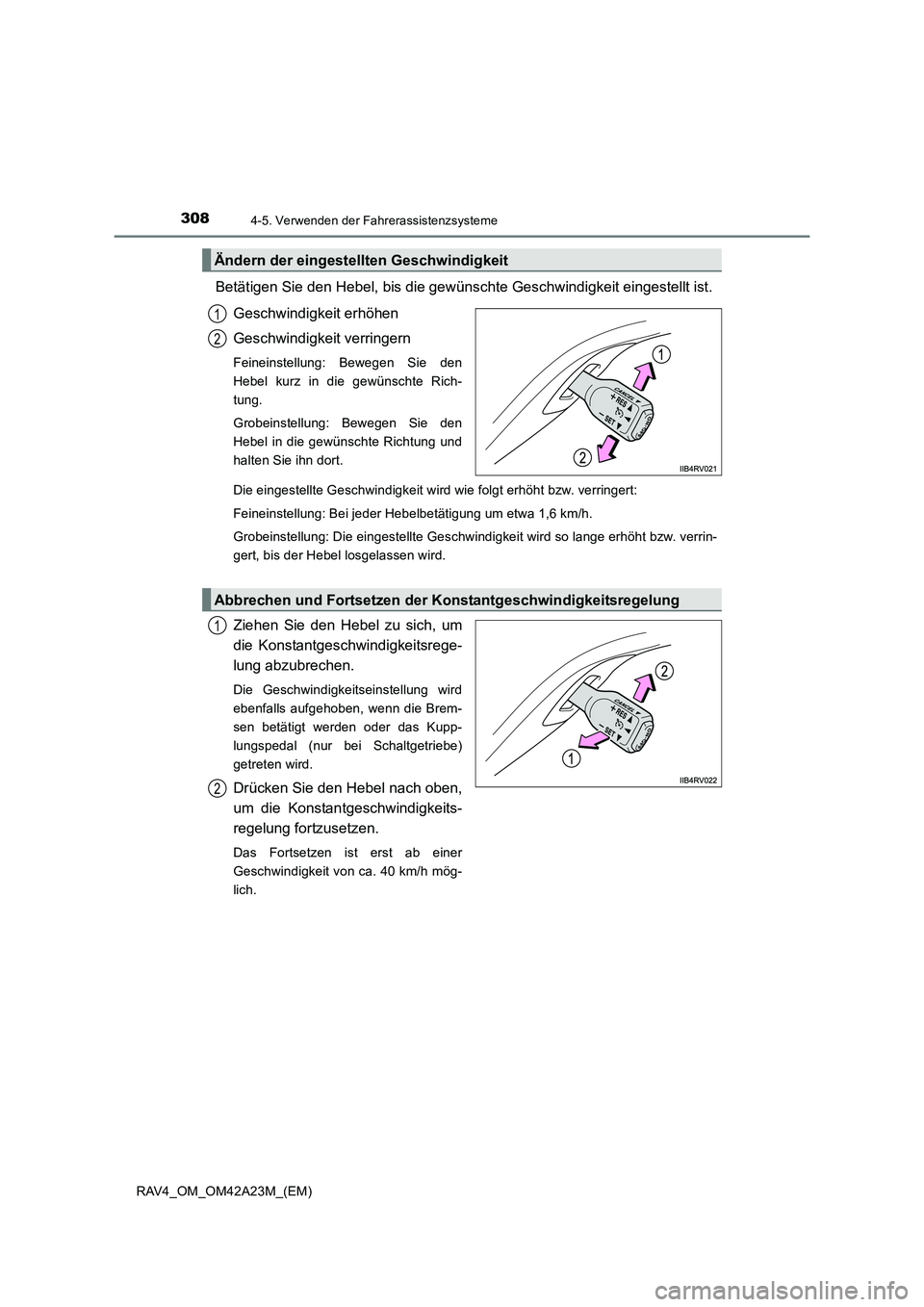

3084-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A23M_(EM)
Betätigen Sie den Hebel, bis die gewünschte Geschwindigkeit eingestellt ist.Geschwindigkeit erhöhen
Geschwindigkeit verringern
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Bewegen Sie den
Hebel in die gewünschte Richtung und
halten Sie ihn dort.
Die eingestellte Geschwindigkeit wird wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Hebelbetätigung um etwa 1,6 km/h.
Grobeinstellung: Die eingestellte Geschwindigkeit wird so lange erhöht bzw. verrin-
gert, bis der Hebel losgelassen wird.
Ziehen Sie den Hebel zu sich, um
die Konstantgeschwindigkeitsrege-
lung abzubrechen.
Die Geschwindigkeitseinstellung wird
ebenfalls aufgehoben, wenn die Brem-
sen betätigt werden oder das Kupp-
lungspedal (nur bei Schaltgetriebe)
getreten wird.
Drücken Sie den Hebel nach oben,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer
Geschwindigkeit von ca. 40 km/h mög-
lich.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Fortsetzen der Konstantgeschwindigkeitsregelung
1
2

3094-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A23M_(EM)
■Voraussetzungen für das Einschalten der Geschwindigkeitsregelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “S” wurde
gewählt. (Fahrzeuge mit Automatikgetriebe [mit S-Modus])
● Der Schalt-/Wählhebel steht auf “D”. (Fahrzeuge mit Automatikgetriebe [mit
M-Modus])
● Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “M” wurde
gewählt. (Fahrzeuge mit Multidrive)
● Mit dem Gangwahlschalter wurde Bereich “4” oder höher von “D” gewählt. (Fahr-
zeuge mit Gangwahlschalter)
● Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
■ Beschleunigen, nachdem die Geschwindigkeit eingestellt wurde
●Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
eingestellte Geschwindigkeit wieder aufgenommen.
● Die eingestellte Geschwindigkeit kann erhöht werden, ohne die Geschwindigkeitsre-
gelung ausschalten zu müssen. Beschleunigen Sie dazu auf die gewünschte
Geschwindigkeit und drücken Sie den Hebel nach unten, um die neue Geschwindig-
keit einzustellen.
■ Automatisches Ausschalten der Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt:
●Die tatsächliche Geschwindigkeit fällt um mehr als ca. 16 km/h unter die eingestellte
Geschwindigkeit.
In diesem Fall wird die gespeicherte Geschwindigkeitseinstellung gelöscht.
● Die tatsächliche Geschwindigkeit beträgt weniger als ca. 40 km/h.
● VSC wird aktiviert.
■ Wenn die Warnmeldung für die Geschwindigkeitsregelung auf dem Multi-Infor-
mationsdisplay angezeigt wird
Drücken Sie die Taste “ON-OFF” einmal, um das System zu deaktivieren, und dann
erneut, um es wieder zu aktivieren.
Wenn die Sollgeschwindigkeit nicht eingestellt werden kann oder sich die Geschwin-
digkeitsregelung direkt nach der Aktivierung wieder ausschaltet, kann eine Funktions-
störung des Geschwindigkeitsregelsystems vorliegen. Lassen Sie Ihr Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

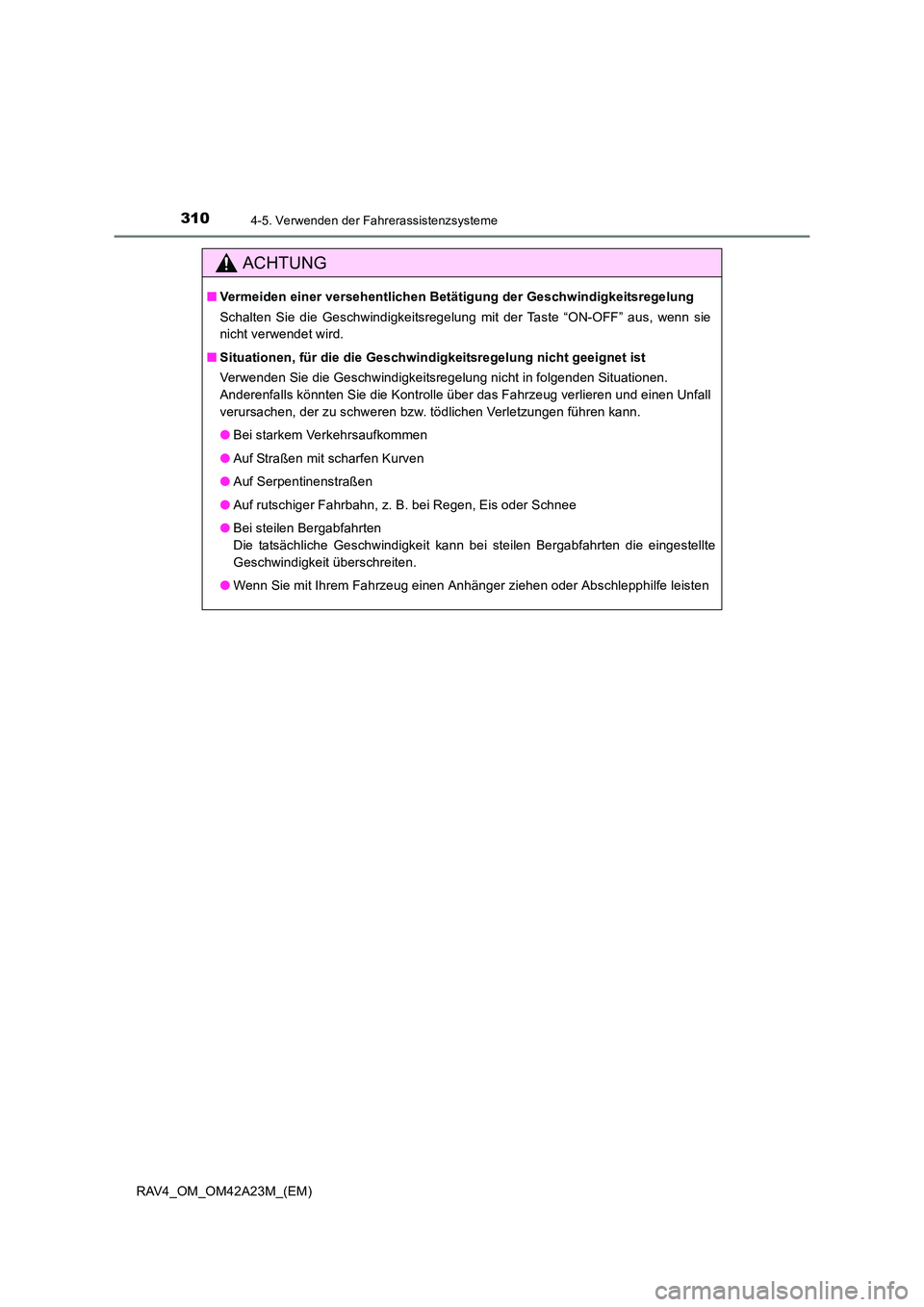

3104-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A23M_(EM)
ACHTUNG
■Vermeiden einer versehentlichen Betätigung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mit der Taste “ON-OFF” aus, wenn sie
nicht verwendet wird.
■ Situationen, für die die Geschwin digkeitsregelung nicht geeignet ist
Verwenden Sie die Geschwindigkeitsregelung nicht in folgenden Situationen.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu schweren bzw. tödlichen Verletzungen führen kann.
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Bei steilen Bergabfahrten
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten

311
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42A23M_(EM)
Spurwechselwar nung (LDA)∗
Beim Fahren auf einer Straße mit Fahrspurmarkierungen erkennt dieses Sys-
tem die Fahrspurmarkierungen mithilfe einer Kamera, die als Sensor dient,
und warnt den Fahrer, wenn das Fahrzeug von der Fahrspur abweicht.
Wenn das System erkennt, dass das Fahrzeug aus der Fahrspur geraten
könnte, warnt es den Fahrer durch Pieptöne und Anzeigen auf dem Multi-
Informationsdisplay.
Kamerasensor
∗: Falls vorhanden
Zusammenfassung der Funktionen

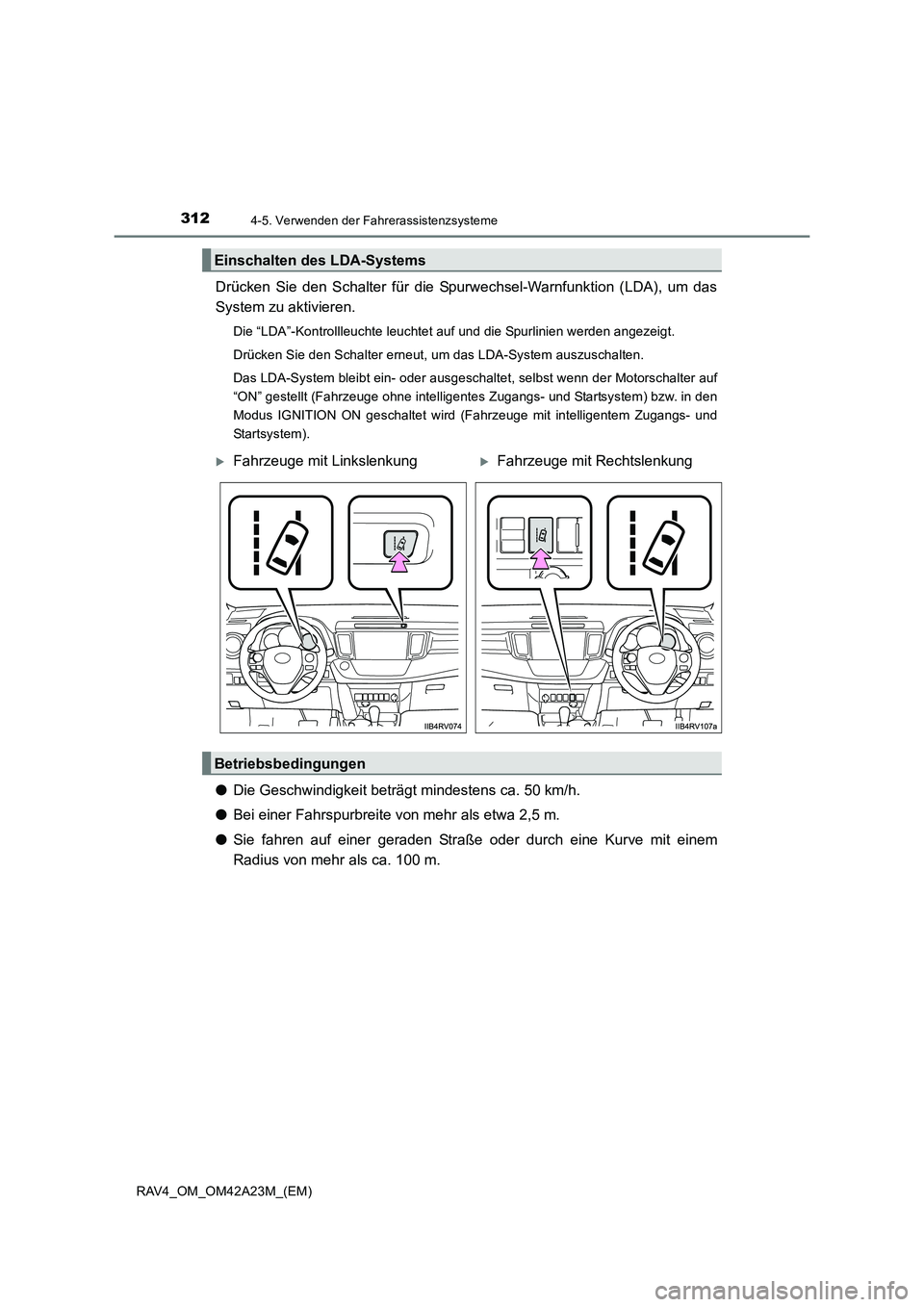

3124-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A23M_(EM)
Drücken Sie den Schalter für die Spurwechsel-Warnfunktion (LDA), um das
System zu aktivieren.
Die “LDA”-Kontrollleuchte leuchtet auf und die Spurlinien werden angezeigt.
Drücken Sie den Schalter erneut, um das LDA-System auszuschalten.
Das LDA-System bleibt ein- oder ausgeschaltet, selbst wenn der Motorschalter auf
“ON” gestellt (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. in den
Modus IGNITION ON geschaltet wird (Fahrzeuge mit intelligentem Zugangs- und
Startsystem).
●Die Geschwindigkeit beträgt mindestens ca. 50 km/h.
● Bei einer Fahrspurbreite von mehr als etwa 2,5 m.
● Sie fahren auf einer geraden Straße oder durch eine Kurve mit einem
Radius von mehr als ca. 100 m.
Einschalten des LDA-Systems
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
Betriebsbedingungen
