5616-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

5626-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)

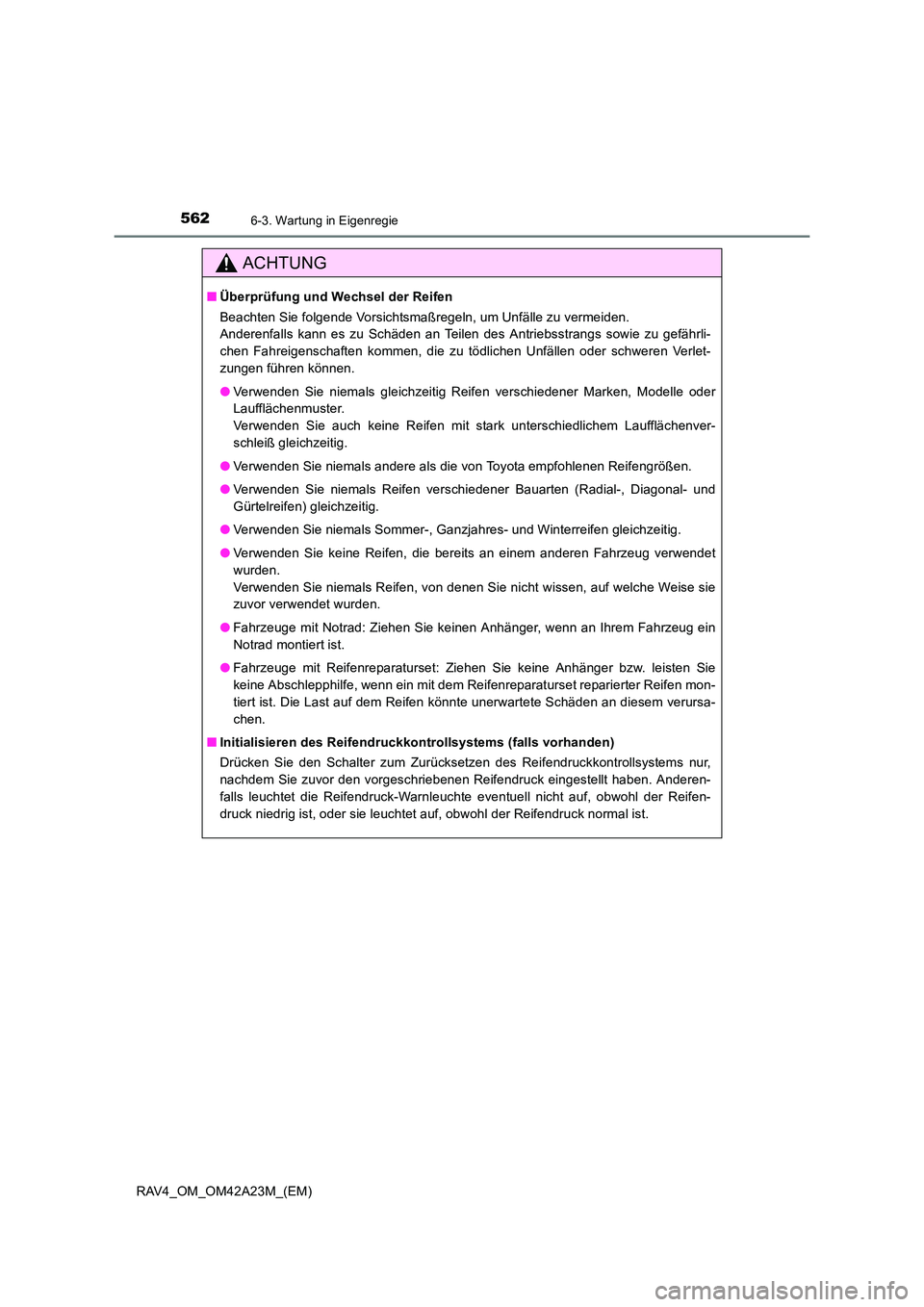

ACHTUNG
■Überprüfung und Wechsel der Reifen
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden.
Anderenfalls kann es zu Schäden an Teilen des Antriebsstrangs sowie zu gefährli-
chen Fahreigenschaften kommen, die zu tödlichen Unfällen oder schweren Verlet-
zungen führen können.
●Verwenden Sie niemals gleichzeitig Reifen verschiedener Marken, Modelle oder
Laufflächenmuster.
Verwenden Sie auch keine Reifen mit stark unterschiedlichem Laufflächenver-
schleiß gleichzeitig.
● Verwenden Sie niemals andere als die von Toyota empfohlenen Reifengrößen.
● Verwenden Sie niemals Reifen verschiedener Bauarten (Radial-, Diagonal- und
Gürtelreifen) gleichzeitig.
● Verwenden Sie niemals Sommer-, Ganzjahres- und Winterreifen gleichzeitig.
● Verwenden Sie keine Reifen, die bereits an einem anderen Fahrzeug verwendet
wurden.
Verwenden Sie niemals Reifen, von denen Sie nicht wissen, auf welche Weise sie
zuvor verwendet wurden.
● Fahrzeuge mit Notrad: Ziehen Sie keinen Anhänger, wenn an Ihrem Fahrzeug ein
Notrad montiert ist.
● Fahrzeuge mit Reifenreparaturset: Ziehen Sie keine Anhänger bzw. leisten Sie
keine Abschlepphilfe, wenn ein mit dem Reifenreparaturset reparierter Reifen mon-
tiert ist. Die Last auf dem Reifen könnte unerwartete Schäden an diesem verursa-
chen.
■ Initialisieren des Reifendruckkontrollsystems (falls vorhanden)
Drücken Sie den Schalter zum Zurücksetzen des Reifendruckkontrollsystems nur,
nachdem Sie zuvor den vorgeschriebenen Reifendruck eingestellt haben. Anderen-
falls leuchtet die Reifendruck-Warnleuchte eventuell nicht auf, obwohl der Reifen-
druck niedrig ist, oder sie leuchtet auf, obwohl der Reifendruck normal ist.

5636-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

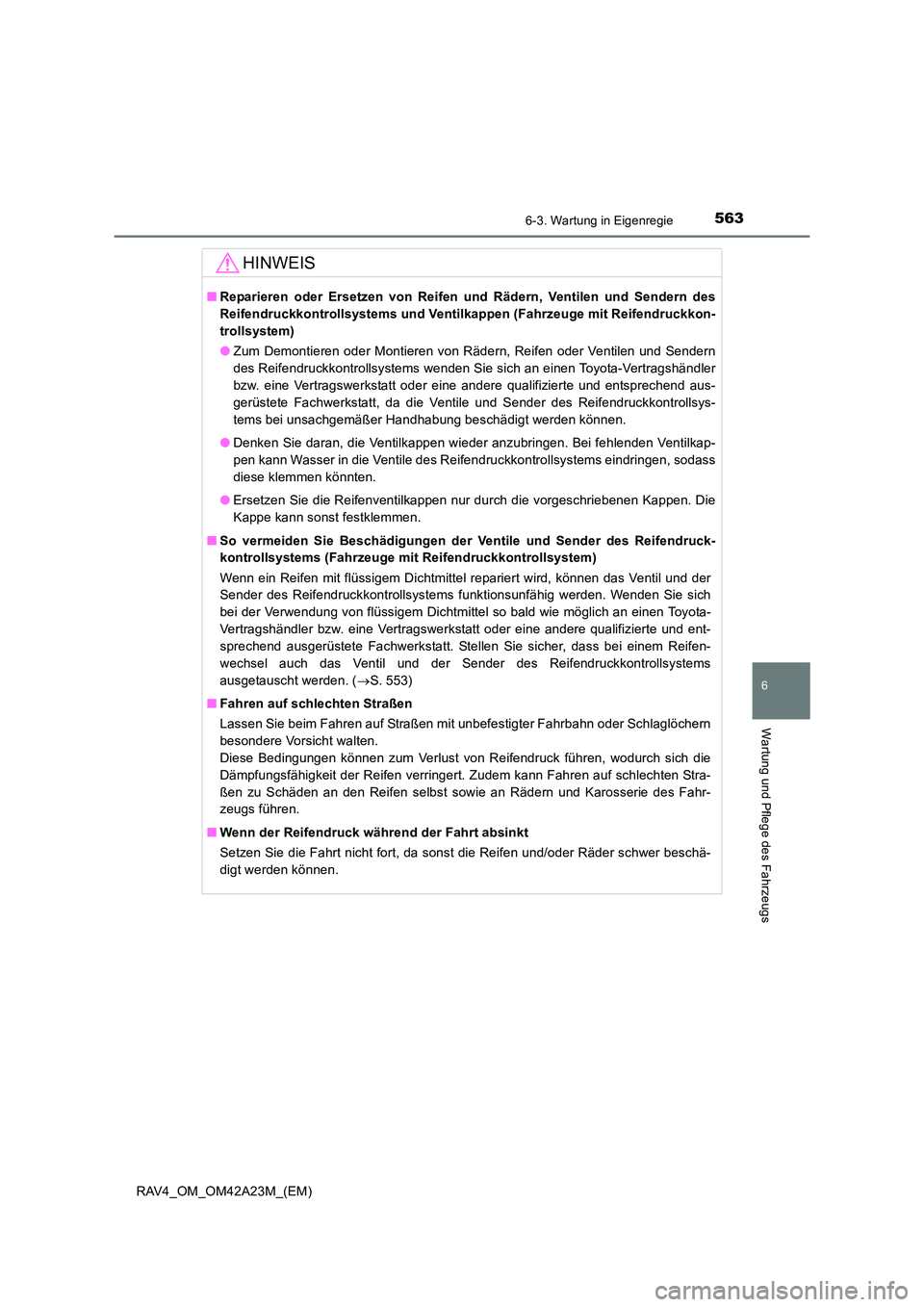

HINWEIS
■Reparieren oder Ersetzen von Reifen und Rädern, Ventilen und Sendern des
Reifendruckkontrollsystems und Ventilkappen (Fahrzeuge mit Reifendruckkon-
trollsystem)
●Zum Demontieren oder Montieren von Rädern, Reifen oder Ventilen und Sendern
des Reifendruckkontrollsystems wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend aus-
gerüstete Fachwerkstatt, da die Ventile und Sender des Reifendruckkontrollsys-
tems bei unsachgemäßer Handhabung beschädigt werden können.
● Denken Sie daran, die Ventilkappen wieder anzubringen. Bei fehlenden Ventilkap-
pen kann Wasser in die Ventile des Reifendruckkontrollsystems eindringen, sodass
diese klemmen könnten.
● Ersetzen Sie die Reifenventilkappen nur durch die vorgeschriebenen Kappen. Die
Kappe kann sonst festklemmen.
■ So vermeiden Sie Beschädigungen der Ventile und Sender des Reifendruck-
kontrollsystems (Fahrzeuge mit Reifendruckkontrollsystem)
Wenn ein Reifen mit flüssigem Dichtmittel repariert wird, können das Ventil und der
Sender des Reifendruckkontrollsystems funktionsunfähig werden. Wenden Sie sich
bei der Verwendung von flüssigem Dichtmittel so bald wie möglich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und ent-
sprechend ausgerüstete Fachwerkstatt. Stellen Sie sicher, dass bei einem Reifen-
wechsel auch das Ventil und der Sender des Reifendruckkontrollsystems
ausgetauscht werden. ( →S. 553)
■ Fahren auf schlechten Straßen
Lassen Sie beim Fahren auf Straßen mit unbefestigter Fahrbahn oder Schlaglöchern
besondere Vorsicht walten.
Diese Bedingungen können zum Verlust von Reifendruck führen, wodurch sich die
Dämpfungsfähigkeit der Reifen verringert. Zudem kann Fahren auf schlechten Stra-
ßen zu Schäden an den Reifen selbst sowie an Rädern und Karosserie des Fahr-
zeugs führen.
■ Wenn der Reifendruck während der Fahrt absinkt
Setzen Sie die Fahrt nicht fort, da sonst die Reifen und/oder Räder schwer beschä-
digt werden können.

5646-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)

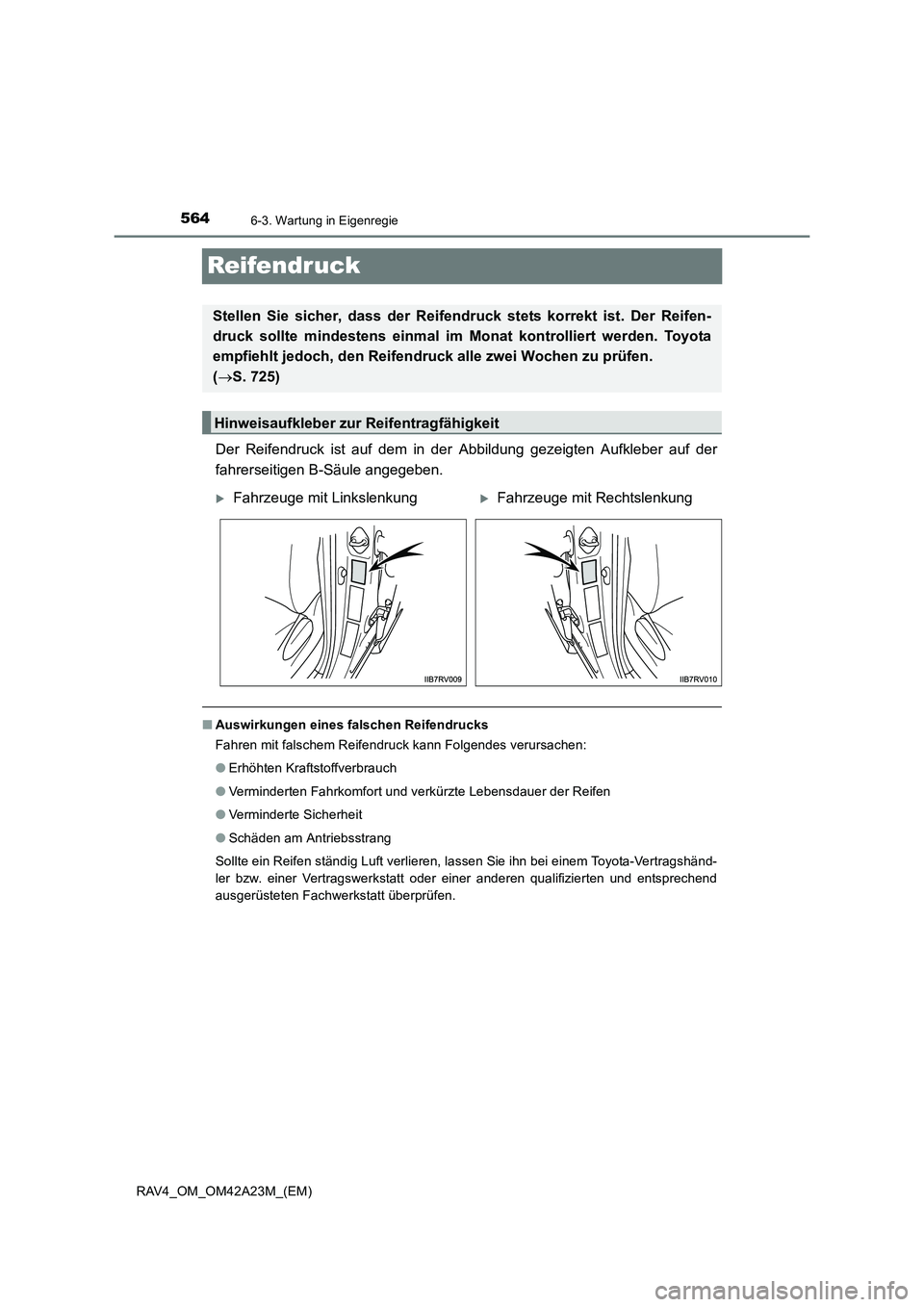

Reifendruck
Der Reifendruck ist auf dem in der Abbildung gezeigten Aufkleber auf der
fahrerseitigen B-Säule angegeben.
■Auswirkungen eines falschen Reifendrucks
Fahren mit falschem Reifendruck kann Folgendes verursachen:
●Erhöhten Kraftstoffverbrauch
● Verminderten Fahrkomfort und verkürzte Lebensdauer der Reifen
● Verminderte Sicherheit
● Schäden am Antriebsstrang
Sollte ein Reifen ständig Luft verlieren, lassen Sie ihn bei einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Stellen Sie sicher, dass der Reifendr uck stets korrekt ist. Der Reifen-
druck sollte mindestens einmal im Monat kontrolliert werden. Toyota
empfiehlt jedoch, den Reifendruck alle zwei Wochen zu prüfen.
( → S. 725)
Hinweisaufkleber zur Reifentragfähigkeit
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung

5656-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)■

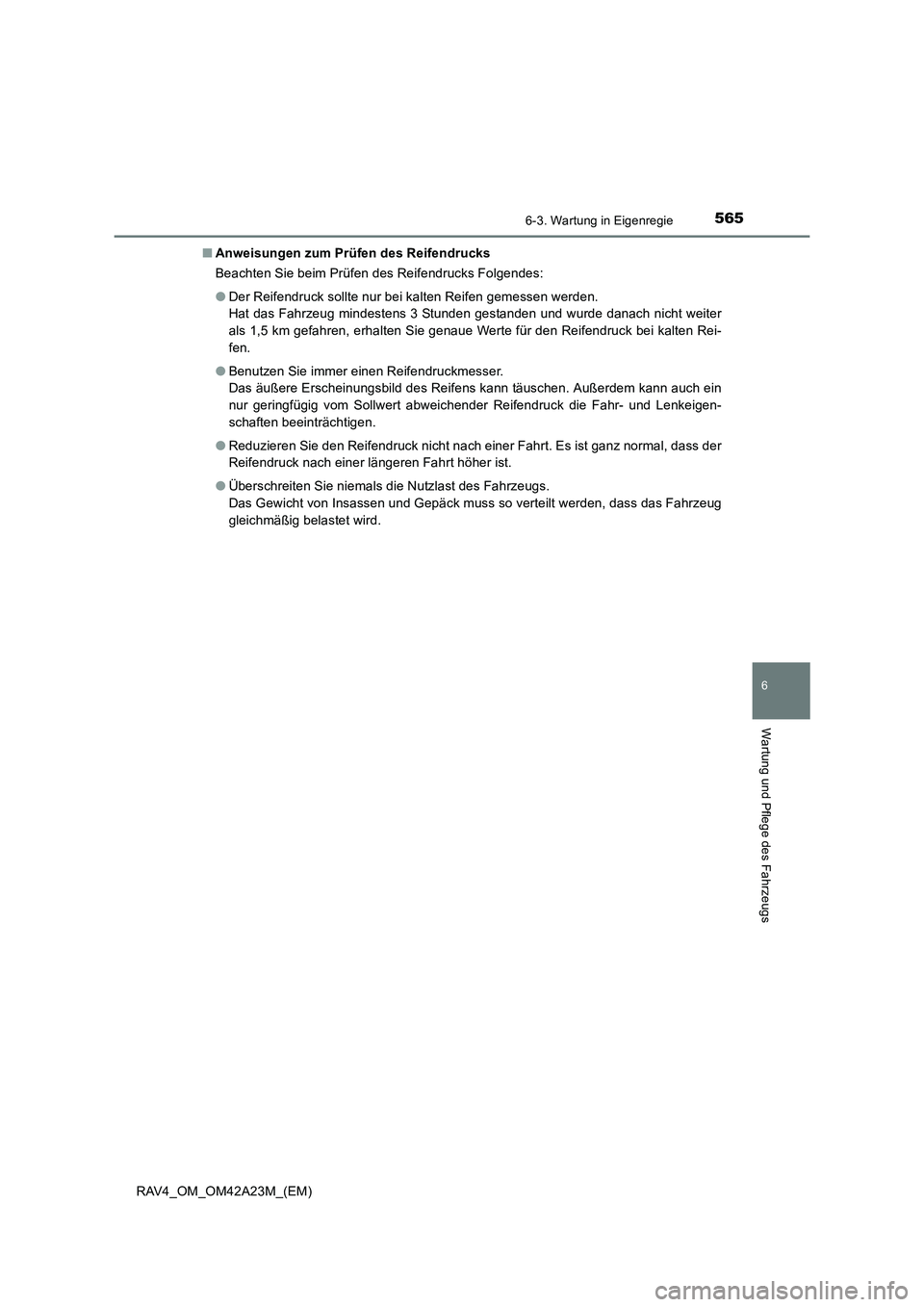

Anweisungen zum Prüfen des Reifendrucks
Beachten Sie beim Prüfen des Reifendrucks Folgendes:
●Der Reifendruck sollte nur bei kalten Reifen gemessen werden.
Hat das Fahrzeug mindestens 3 Stunden gestanden und wurde danach nicht weiter
als 1,5 km gefahren, erhalten Sie genaue Werte für den Reifendruck bei kalten Rei-
fen.
● Benutzen Sie immer einen Reifendruckmesser.
Das äußere Erscheinungsbild des Reifens kann täuschen. Außerdem kann auch ein
nur geringfügig vom Sollwert abweichender Reifendruck die Fahr- und Lenkeigen-
schaften beeinträchtigen.
● Reduzieren Sie den Reifendruck nicht nach einer Fahrt. Es ist ganz normal, dass der
Reifendruck nach einer längeren Fahrt höher ist.
● Überschreiten Sie niemals die Nutzlast des Fahrzeugs.
Das Gewicht von Insassen und Gepäck muss so verteilt werden, dass das Fahrzeug
gleichmäßig belastet wird.

5666-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
ACHTUNG
■Ein korrekter Reifendruck ist für die sichere Leistung der Reifen unerlässlich
Halten Sie den vorgeschriebenen Reifendruck ein. Sonst könnten die folgenden
Umstände auftreten und ein Unfall mit lebensgefährlichen Verletzungen wäre die
Folge:
●Übermäßiger Verschleiß
● Ungleichmäßiger Verschleiß
● Schlechte Fahrzeugbeherrschung
● Gefahr des Platzens der Reifen aufgrund von Überhitzung
● Undichte Stellen am Reifenwulst
● Verformung des Rads und/oder Lösen des Reifens vom Rad
● Größere Beschädigungsgefahr des Reifens durch Hindernisse auf der Fahrbahn
HINWEIS
■Bei Überprüfung und Einstellung des Reifendrucks
Achten Sie darauf, die Ventilkappen wieder aufzudrehen.
Ohne Ventilkappen kann Schmutz oder Feuchtigkeit in das Ventil eindringen und es
kann Luft entweichen, was zu einem Unfall führen kann. Sind die Kappen verloren
gegangen, müssen sie so bald wie möglich ersetzt werden.

567
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
Räder
Beim Ersetzen von Rädern ist darauf zu achten, dass die neuen Räder hin-
sichtlich Tragfähigkeit, Durchmesser, Felgenbreite und positiver Ein-
presstiefe
* mit den bisherigen Rädern übereinstimmen.
Neue Räder erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Ver-
tragswerkstatt oder jeder anderen qual ifizierten und entsprechend ausgerüs-
teten Fachwerkstatt.
*: Üblicherweise als “Einpresstiefe” bezeichnet.
Toyota empfiehlt, folgende Räder nicht zu verwenden:
● Räder unterschiedlicher Größen oder Typen
● Gebrauchte Räder
● Verbogene Räder, die geradegerichtet wurden
● Verwenden Sie nur für die Verwendung mit Leichtmetallfelgen konzipierte
Toyota-Radmuttern und -Radmutternschlüssel.
● Prüfen Sie nach dem Umsetzen, einer Reparatur oder einem Reifenwech-
sel, ob die Radmuttern nach 1600 km noch immer fest angezogen sind.
● Achten Sie beim Aufziehen von Schneeketten darauf, dass die Leichtme-
tallfelgen nicht beschädigt werden.
● Verwenden Sie zum Auswuchten der Räder nur Original-Toyota-Aus-
wuchtgewichte oder Gleichwertiges und einen Kunststoff- oder Gummih-
ammer.
Wenn ein Rad verbogen, rissig oder stark korrodiert ist, muss es
ersetzt werden. Anderenfalls kann si ch der Reifen vom Rad lösen oder
es kann zum Verlust der Kontrolle über das Fahrzeug kommen.
Auswahl der Räder
Vorsichtsmaßregeln bei Leichtmetallfelgen

5686-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)

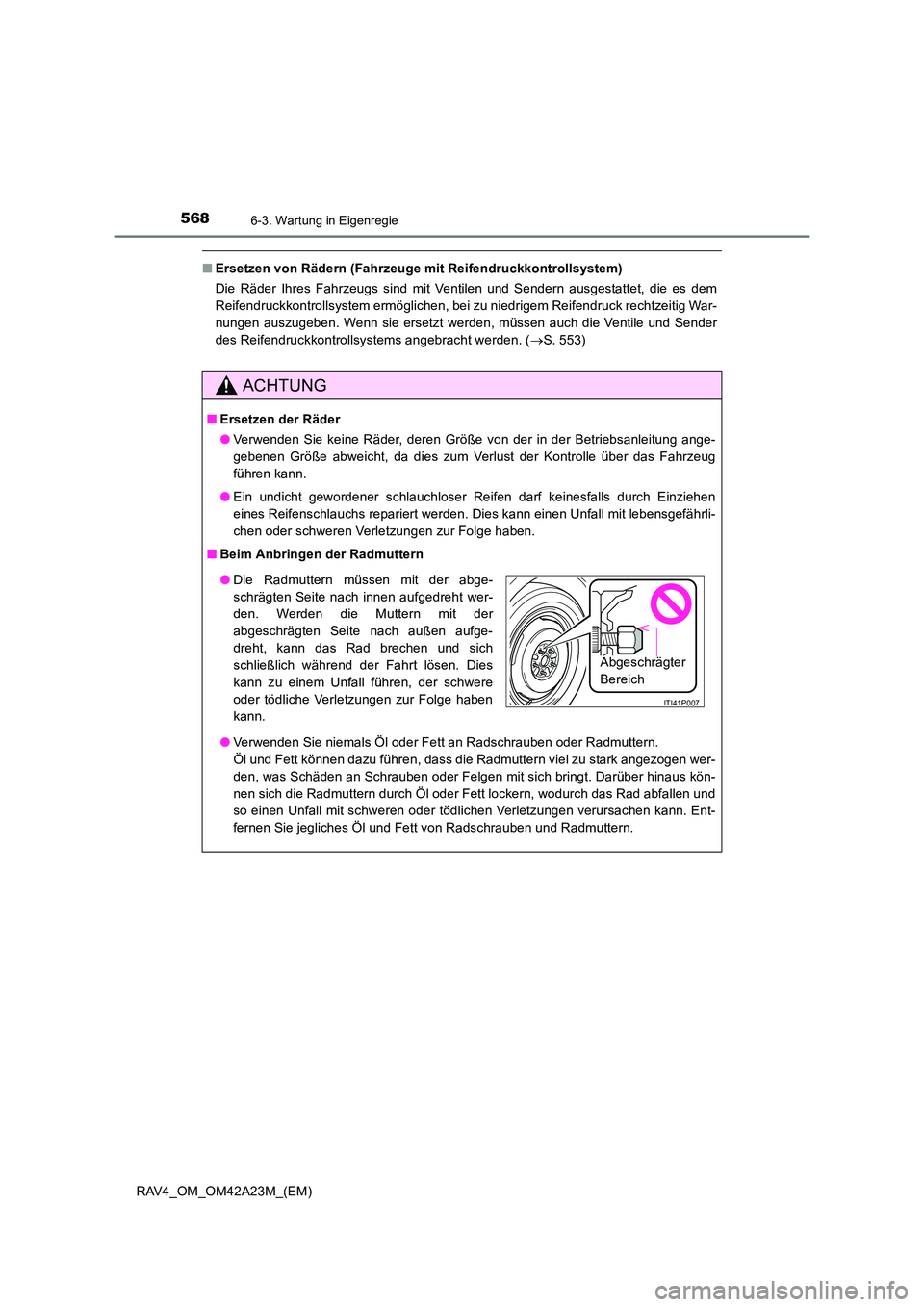

■Ersetzen von Rädern (Fahrzeuge mit Reifendruckkontrollsystem)
Die Räder Ihres Fahrzeugs sind mit Ventilen und Sendern ausgestattet, die es dem
Reifendruckkontrollsystem ermöglichen, bei zu niedrigem Reifendruck rechtzeitig War-
nungen auszugeben. Wenn sie ersetzt werden, müssen auch die Ventile und Sender
des Reifendruckkontrollsystems angebracht werden. ( →S. 553)
ACHTUNG
■ Ersetzen der Räder
●Verwenden Sie keine Räder, deren Größe von der in der Betriebsanleitung ange-
gebenen Größe abweicht, da dies zum Verlust der Kontrolle über das Fahrzeug
führen kann.
● Ein undicht gewordener schlauchloser Reifen darf keinesfalls durch Einziehen
eines Reifenschlauchs repariert werden. Dies kann einen Unfall mit lebensgefährli-
chen oder schweren Verletzungen zur Folge haben.
■ Beim Anbringen der Radmuttern
●Verwenden Sie niemals Öl oder Fett an Radschrauben oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern viel zu stark angezogen wer-
den, was Schäden an Schrauben oder Felgen mit sich bringt. Darüber hinaus kön-
nen sich die Radmuttern durch Öl oder Fett lockern, wodurch das Rad abfallen und
so einen Unfall mit schweren oder tödlichen Verletzungen verursachen kann. Ent-
fernen Sie jegliches Öl und Fett von Radschrauben und Radmuttern.
●Die Radmuttern müssen mit der abge-
schrägten Seite nach innen aufgedreht wer-
den. Werden die Muttern mit der
abgeschrägten Seite nach außen aufge-
dreht, kann das Rad brechen und sich
schließlich während der Fahrt lösen. Dies
kann zu einem Unfall führen, der schwere
oder tödliche Verletzungen zur Folge haben
kann.
ITI41P007
Abgeschrägter
Bereich
