2014 TOYOTA RAV4 Betriebsanleitungen (in German)

6497-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

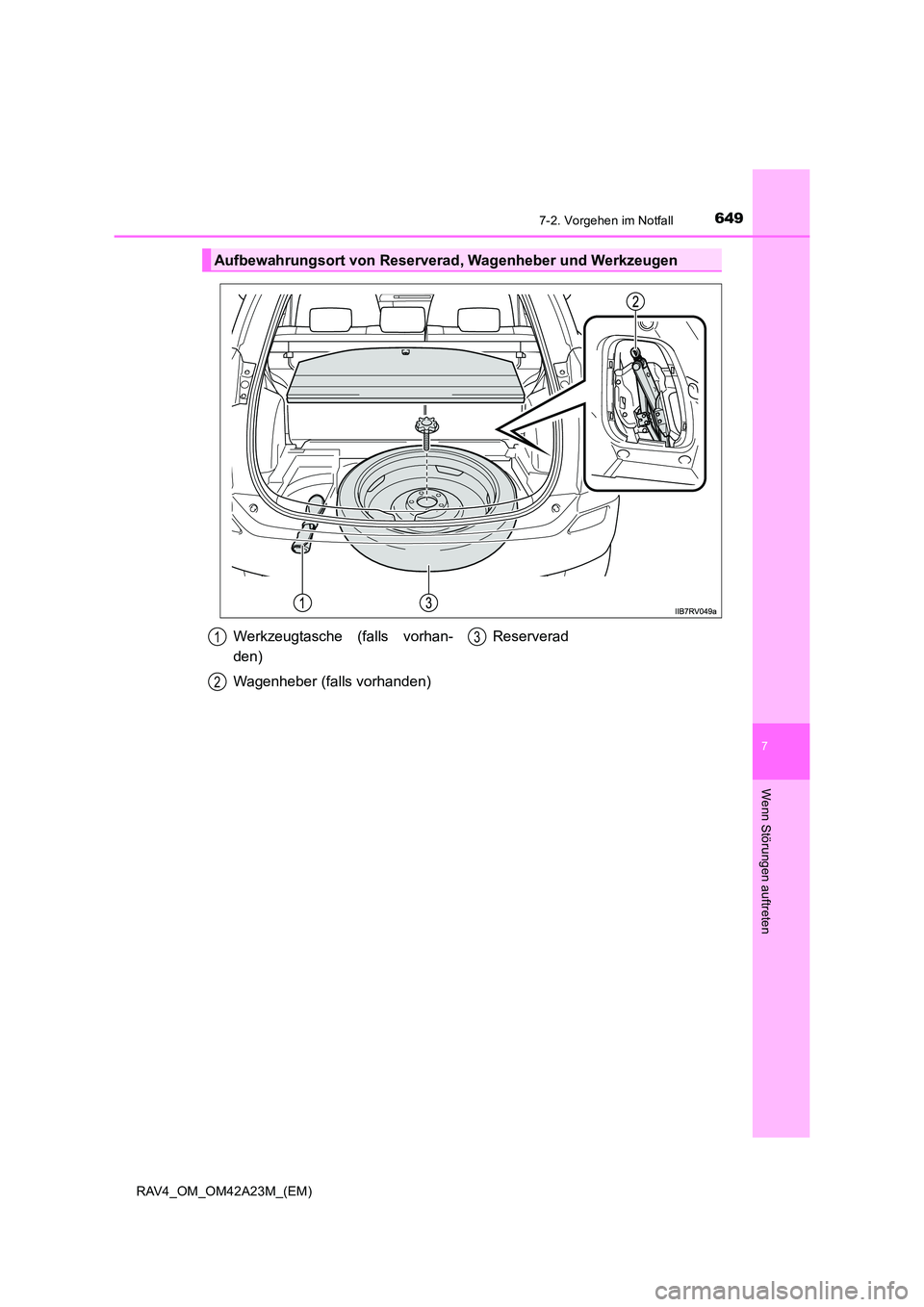

Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
Werkzeugtasche (falls vorhan-
den)
Wagenheber (falls vorhanden)Reserverad1
2
3

6507-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)

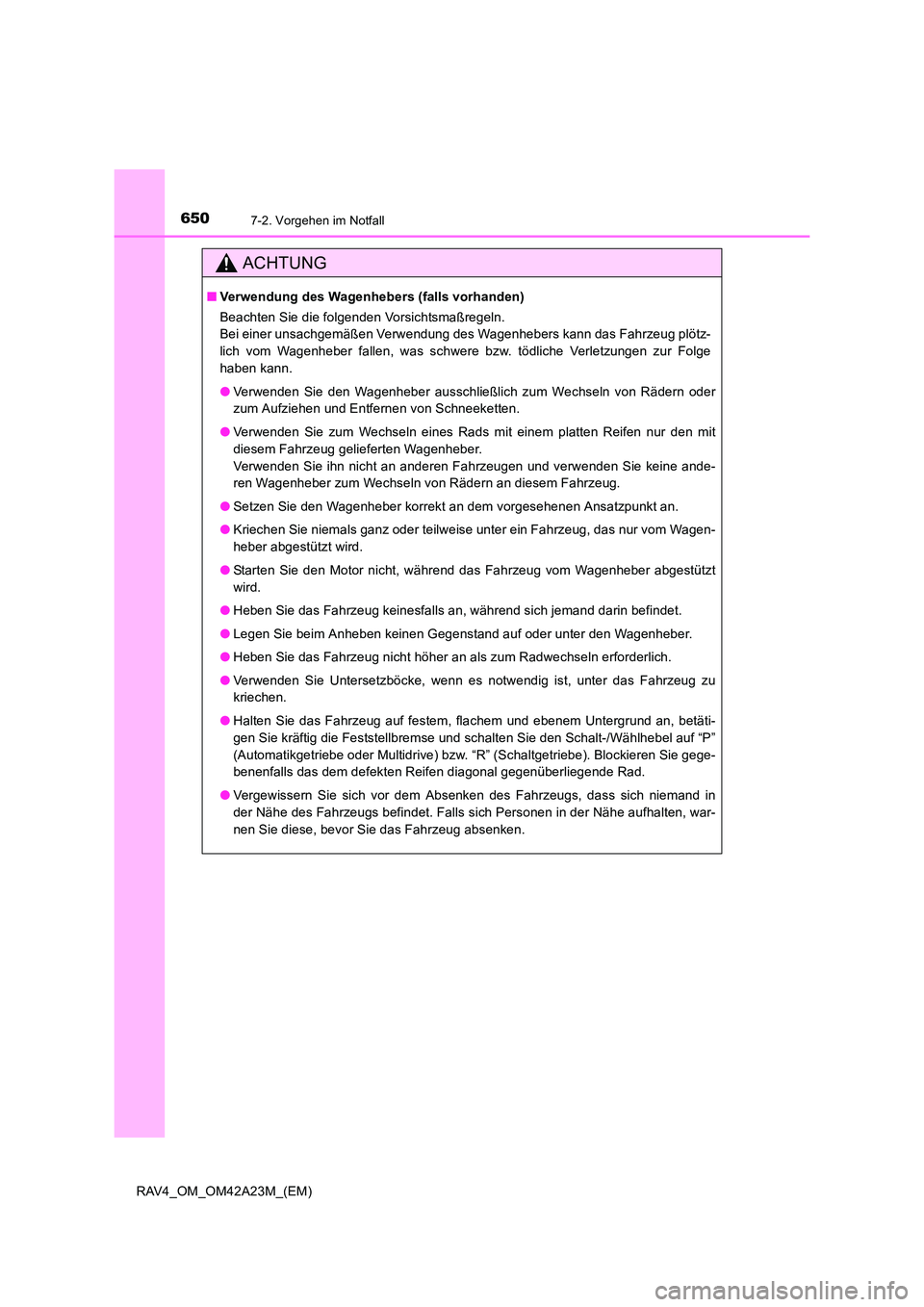

ACHTUNG
■Verwendung des Wagenhebers (falls vorhanden)
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötz-
lich vom Wagenheber fallen, was schwere bzw. tödliche Verletzungen zur Folge
haben kann.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder
zum Aufziehen und Entfernen von Schneeketten.
● Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit
diesem Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine ande-
ren Wagenheber zum Wechseln von Rädern an diesem Fahrzeug.
● Setzen Sie den Wagenheber korrekt an dem vorgesehenen Ansatzpunkt an.
● Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagen-
heber abgestützt wird.
● Starten Sie den Motor nicht, während das Fahrzeug vom Wagenheber abgestützt
wird.
● Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
● Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
● Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
● Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu
kriechen.
● Halten Sie das Fahrzeug auf festem, flachem und ebenem Untergrund an, betäti-
gen Sie kräftig die Feststellbremse und schalten Sie den Schalt-/Wählhebel auf “P”
(Automatikgetriebe oder Multidrive) bzw. “R” (Schaltgetriebe). Blockieren Sie gege-
benenfalls das dem defekten Reifen diagonal gegenüberliegende Rad.
● Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in
der Nähe des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhalten, war-
nen Sie diese, bevor Sie das Fahrzeug absenken.

6517-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
Entfernen Sie die Abdeckung.
Nehmen Sie den Wagenheber her-
aus.Lösen
Festziehen
Herausnehmen des Wagenhebers (falls vorhanden)
1
2
1
2

6527-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)

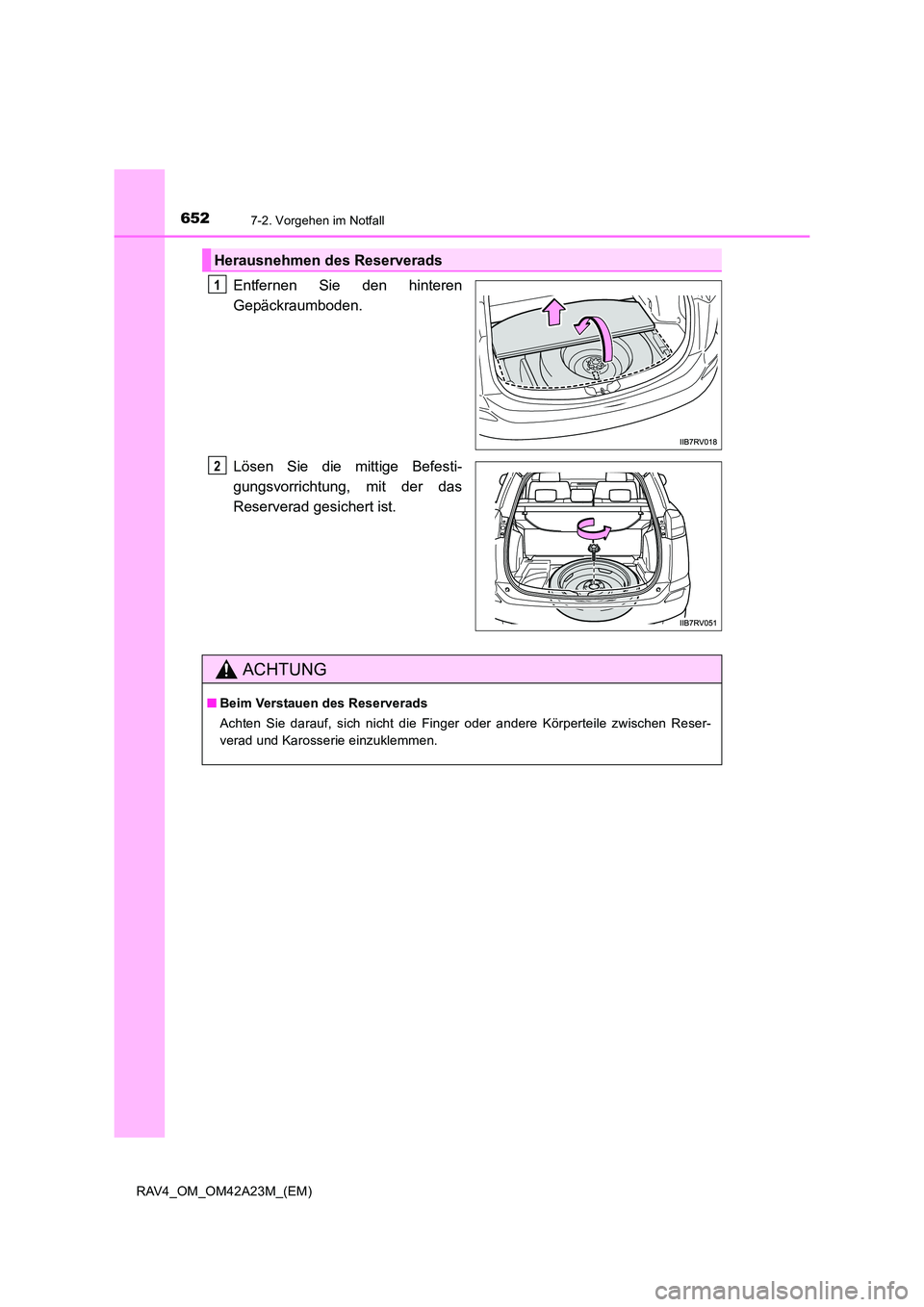

Entfernen Sie den hinteren
Gepäckraumboden.
Lösen Sie die mittige Befesti-
gungsvorrichtung, mit der das
Reserverad gesichert ist.
Herausnehmen des Reserverads
1
2
ACHTUNG
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reser-
verad und Karosserie einzuklemmen.

6537-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

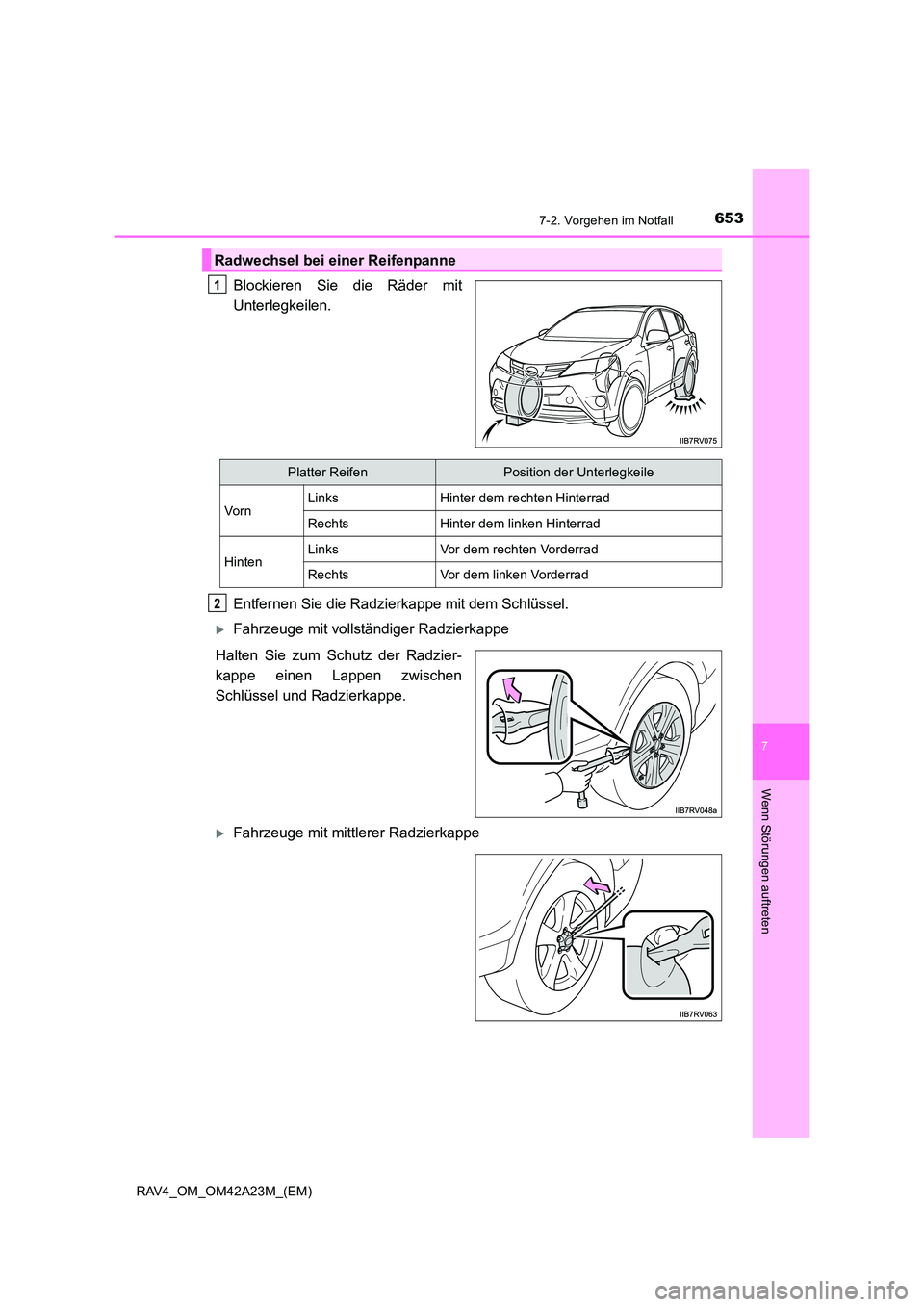

Blockieren Sie die Räder mit
Unterlegkeilen.
Entfernen Sie die Radzierkappe mit dem Schlüssel.
XFahrzeuge mit vollständiger Radzierkappe
Halten Sie zum Schutz der Radzier-
kappe einen Lappen zwischen
Schlüssel und Radzierkappe.
XFahrzeuge mit mittlerer Radzierkappe
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
VornLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2

6547-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Drehen Sie den Bereich des
Wagenhebers von Hand, bis die
Nut des Wagenhebers mit dem
Ansatzpunkt in Kontakt ist.
Die Ansatzpunktmarkierungen befin-
den sich unter dem Türschweller. Sie
verweisen auf die Ansatzpunkte für
den Wagenheber.
Setzen Sie die Verlängerung der
Wagenheberkurbel
zusammen.
3
4
5

6557-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

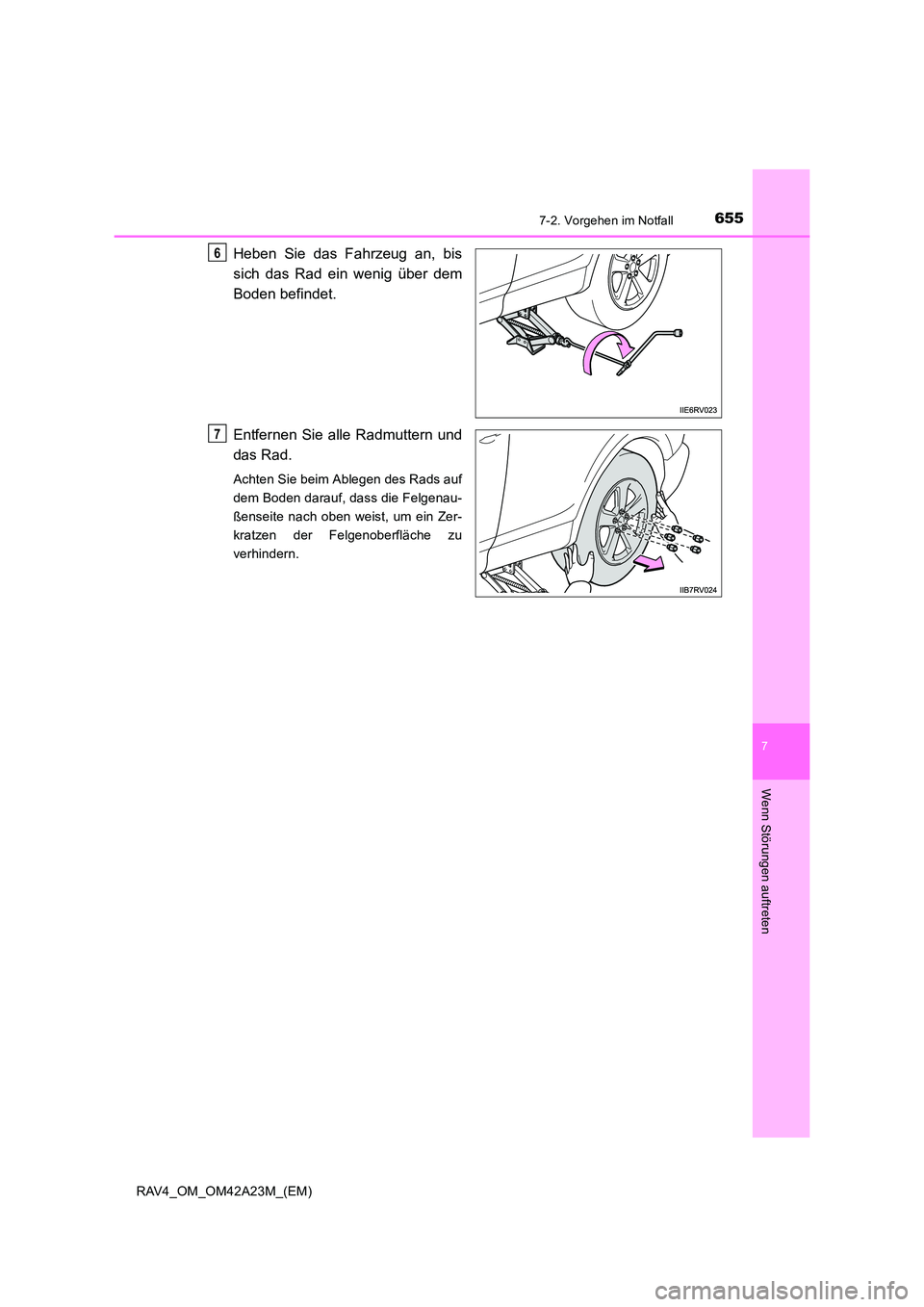

Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über dem
Boden befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenau-
ßenseite nach oben weist, um ein Zer-
kratzen der Felgenoberfläche zu
verhindern.
6
7

6567-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
ACHTUNG
■Radwechsel bei einer Reifenpanne
●Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund um
die Bremsen extrem heiß. Wenn Sie diese Bereiche beim Radwechsel usw. mit
den Händen, Füßen oder anderen Körperteilen berühren, besteht Verbrennungs-
gefahr.
● Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern
und das Rad kann sich lösen, was tödliche bzw. schwere Verletzungen zur Folge
haben könnte.
• Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
• Verwenden Sie beim Anbringen eines Rads nur die speziell für dieses Rad bestimmten Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewindegängen der Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
• Achten Sie beim Anbringen der Radmuttern unbedingt darauf, sie mit der abge-
schrägten Seite nach innen aufzudrehen. ( →S. 568)
■ Radwechsel bei einer Reifenpanne bei Fahrzeugen mit elektrischer Heckklappe
(falls vorhanden)
Schalten Sie in Fällen wie einem Reifenwechsel den Hauptschalter für die elektri-
sche Heckklappe aus ( →S. 169). Anderenfalls kann die Heckklappe ungewollt in
Betrieb gesetzt werden, wenn versehentlich der Schalter für die elektrische Heck-
klappe berührt wird, wodurch Hände und Finger eingeklemmt und verletzt werden
können.
