2014 TOYOTA RAV4 Betriebsanleitungen (in German)

5776-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

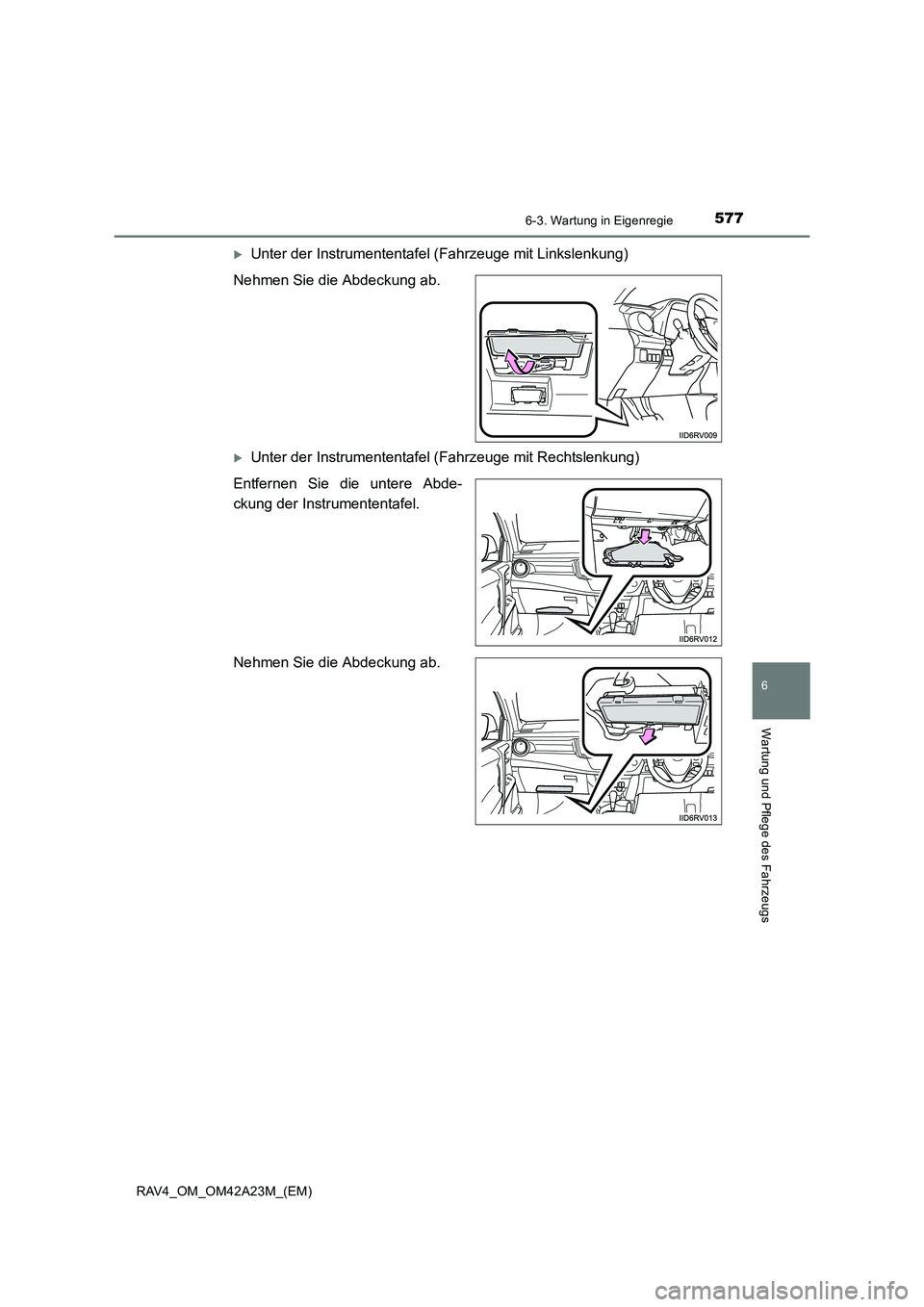

XUnter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Nehmen Sie die Abdeckung ab.
XUnter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die untere Abde-
ckung der Instrumententafel.
Nehmen Sie die Abdeckung ab.

5786-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)

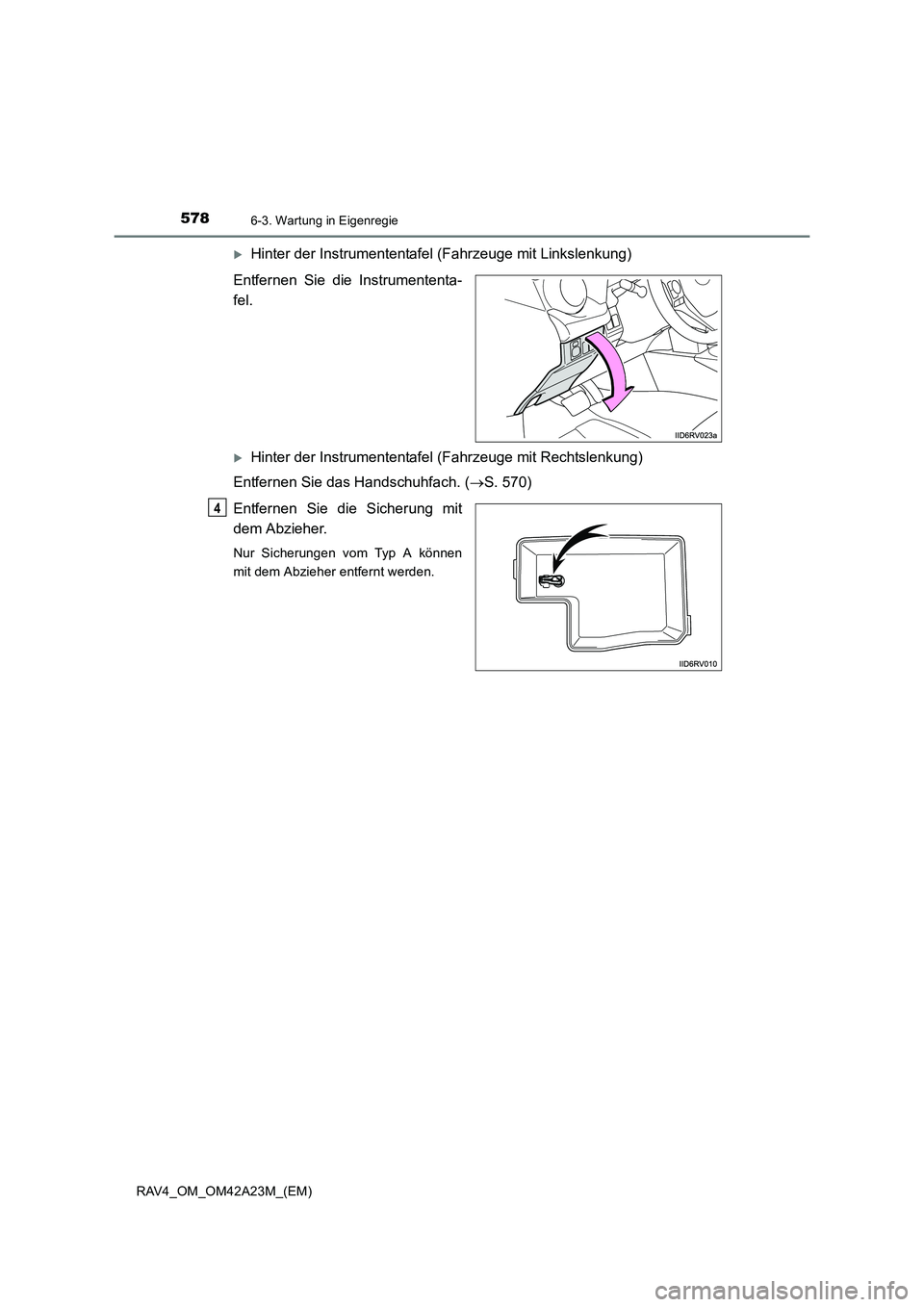

XHinter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie die Instrumententa-
fel.
XHinter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie das Handschuhfach. ( →S. 570)
Entfernen Sie die Sicherung mit
dem Abzieher.
Nur Sicherungen vom Typ A können
mit dem Abzieher entfernt werden.
4

5796-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

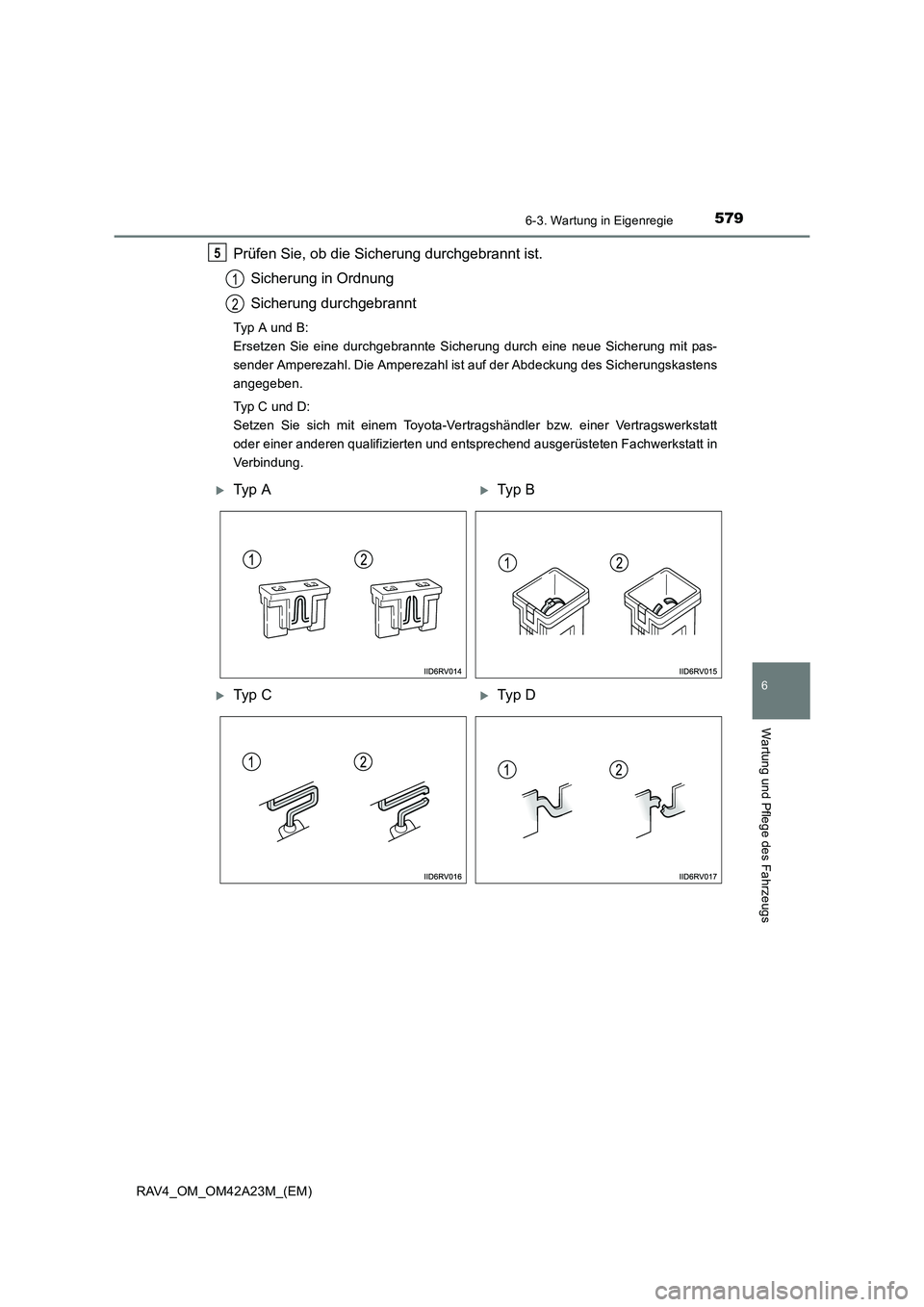

Prüfen Sie, ob die Sicherung durchgebrannt ist.Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit pas-
sender Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens
angegeben.
Typ C und D:
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
5
1
2
XTy p AXTyp B
XTy p CXTyp D

5806-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)■
Motorraum, Typ A
Sicherungsplan und Amperezahlen
SicherungAmpereSchaltkreis
1EFI-MAIN NO.1
25*1
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.1, EFI NO.2, Kraftstoff-
pumpe
20*2Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.1, EFI NO.2
30*3,4
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.3, Automatikgetriebe-
ECU
2TOWING-B30Anhängerbeleuchtung
3STRG LOCK10Lenkradschloss-ECU
4ECU-B NO.210
Klimaanlagen-ECU, Anzeigen und Instru-
mente, intelligentes Zugangs- und Startsys-
tem, Dachmodul
5TURN & HAZ10Anzeigen und Instrumente

5816-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
6EFI-MAIN NO.2
15*1Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
20*2Luftmengensensor, Kraftstoffpumpe, hintere
Lambdasonde
20*3EFI NO.1, EFI NO.2
20*4EFI NO.1, EFI NO.2
7VLVMATIC*130VA LV E M AT I C - S y s t e m
8ABS NO.230Elektronisches Stabilitätsprogramm VSC,
Antiblockiersystem
9ABS NO.150Elektronisches Stabilitätsprogramm VSC,
Antiblockiersystem
10BBC*3, 440Stopp-Start-System-ECU
11ST30Anlassersystem
12ETCS10
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
13S-HORN*1, 210Unbeschaltet
14IG215
METER, IGN, A/B, Multiport-Kraftstoffein-
spritzanlage/Multiport-Kraftstoffeinspritzan-
lage mit sequenzieller Einspritzung
15AM27,5IG2, Anlassersystem
16ALT-S/ICS7,5Stromsensor, Lichtmaschine
17HORN10Hupe
18EDU*3, 425
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
19D/C CUT30DOME, ECU-B NO.1, RADIO
20H-LP MAIN50H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
21GLOW*3, 480Glühzeitsteuergerät
22EPS80Elektrische Servolenkung
23ALT120*1,2
ABS NO.1, ABS NO.2140*3,4
SicherungAmpereSchaltkreis

5826-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
24WIPER-S5
Frontscheibenwischerschalter, Stromsensor,
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
25EFI NO.1
10*1
Luftmengenmesser, VSV des EVAP-Sys-
tems, ACIS-VSV, hintere Lambdasonde, Mul-
tiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
10*2Luftmengenmesser, VSV des EVAP-Sys-
tems, ACIS-VSV
10*3
Öldruck-Schaltventil, EDU, ADD FUEL VLV,
Motorkühlsystem-Bypass-VSV, oberer Kupp-
lungsschalter, Stopp-Start-System-ECU,
Glühzeitsteuergerät, Luftmengenmesser
10*4EDU, ADD FUEL VLV, Motorkühlsystem-
Bypass-VSV, oberer Kupplungsschalter, Luft-
mengenmesser, VNT E-VRV
26EFI NO.210*2
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, Pumpenmodul des EVAP-Sys-
tems
10*1,3,4Luftmengensensor
27H-LP LH-HI10Linker Scheinwerfer (Fernlicht), Fernlicht-
Kontrollleuchte
28H-LP RH-HI10Rechter Scheinwerfer (Fernlicht)
29EFI NO.3*3,47,5
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, Automatikgetriebe-ECU
30RADIO20Audiosystem
31ECU-B NO.110
Fernbedienung, Lenksensor, Hauptkarosserie-
ECU, Türschloss-ECU, Uhr, ECU der elektri-
schen Heckklappe, Reifendruckkontrollsystem
32DOME10
Beleuchtung des Motorschalters, Innenraum-
leuchten, Schminkspiegelbeleuchtung, Gepäck-
raumbeleuchtung, Fahrgastleuchten
33H-LP LH-LO
10*5Linker Scheinwerfer (Abblendlicht), Regler für
die manuelle Leuchtweiteneinstellung,
Leuchtweitenregulierung
15*6
SicherungAmpereSchaltkreis

5836-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

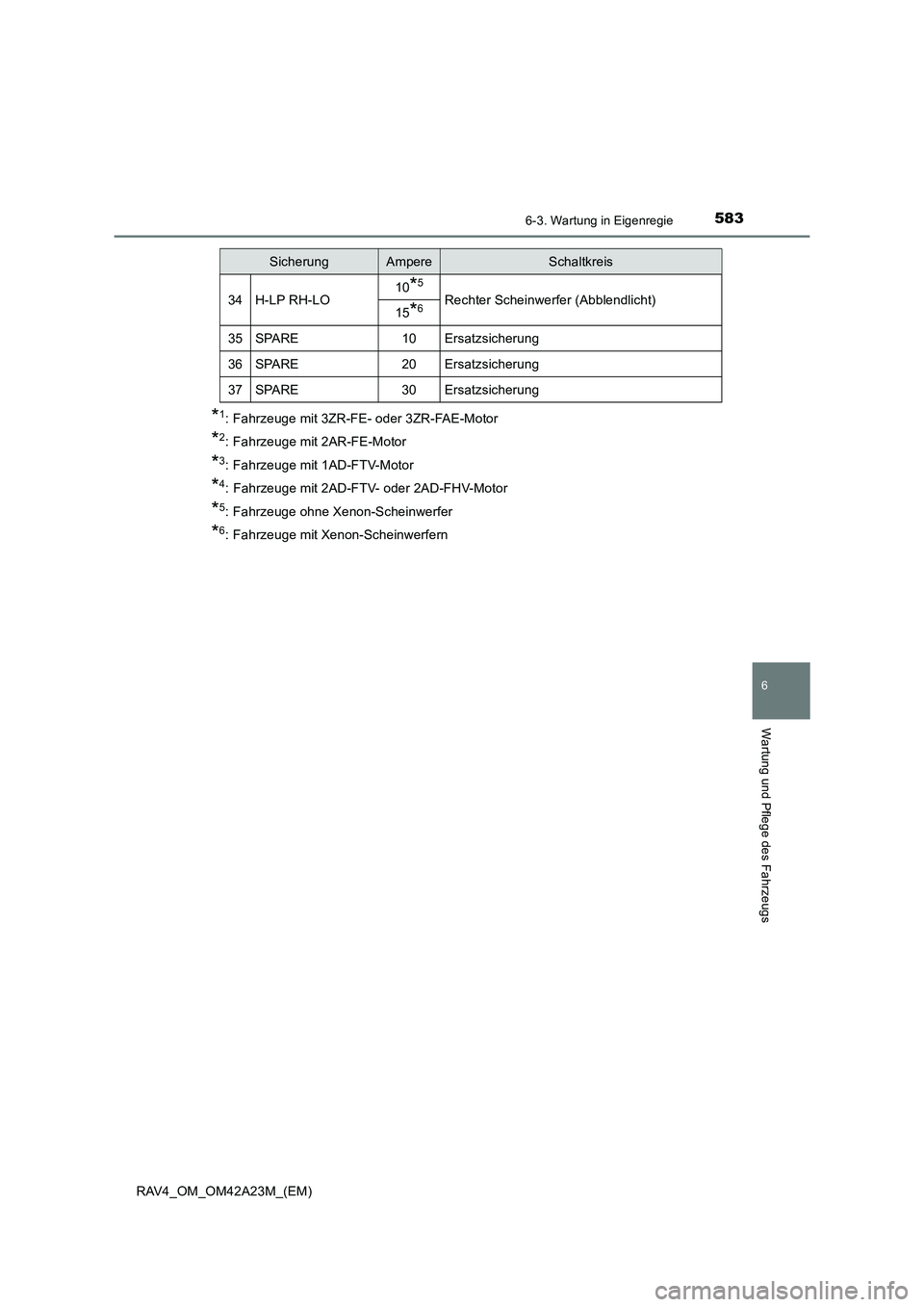

*1: Fahrzeuge mit 3ZR-FE- oder 3ZR-FAE-Motor
*2: Fahrzeuge mit 2AR-FE-Motor
*3: Fahrzeuge mit 1AD-FTV-Motor
*4: Fahrzeuge mit 2AD-FTV- oder 2AD-FHV-Motor
*5: Fahrzeuge ohne Xenon-Scheinwerfer
*6: Fahrzeuge mit Xenon-Scheinwerfern
34H-LP RH-LO10*5
Rechter Scheinwerfer (Abblendlicht)15*6
35SPARE10Ersatzsicherung
36SPARE20Ersatzsicherung
37SPARE30Ersatzsicherung
SicherungAmpereSchaltkreis

5846-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)■
Motorraum, Typ B
SicherungAmpereSchaltkreis
1PTC HTR NO.150*PTC-Heizung30*
2PTC HTR NO.250*PTC-Heizung30*
3PTC HTR NO.350PTC-Heizung
4CDS FAN30Elektrische Kühlerlüfter
5RDI FAN30Elektrische Kühlerlüfter
6HTR50Klimaanlage
7DEF30Heckscheibenheizung, MIR HTR
8DRL5Tagfahrlicht
9TOWING-ALT30Anhängerbeleuchtung
10FOG FR7,5Nebelscheinwerfer, Nebelscheinwerfer-Kon-
trollleuchte
11STV HTR25Zusatzheizung
12DEICER20Frontscheibenwischer-Enteiser
13H-LP CLN30Scheinwerferreinigungsanlage
