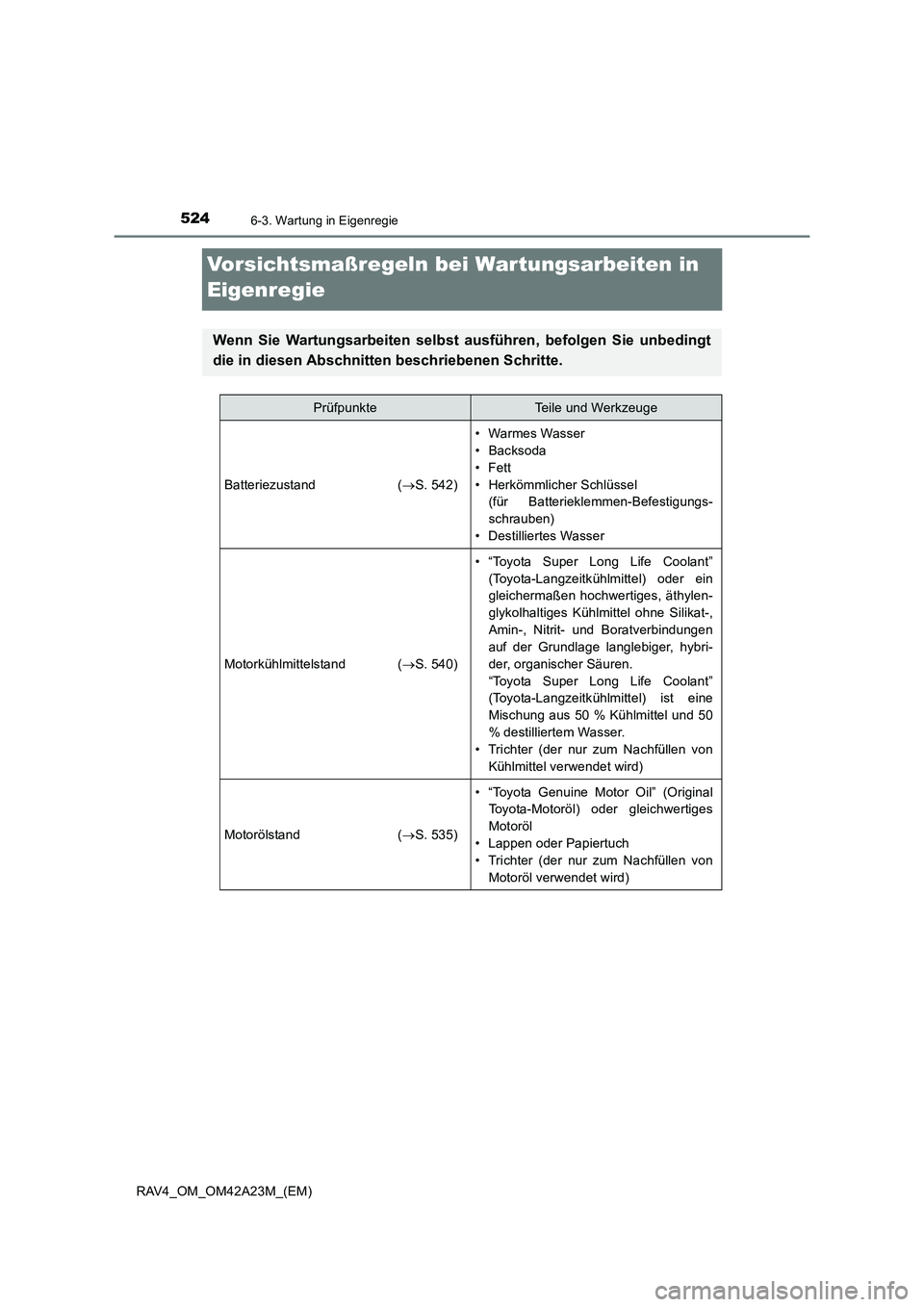

5246-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
Vorsichtsmaßregeln bei Wartungsarbeiten in
Eigenregie
Wenn Sie Wartungsarbeiten selbst ausführen, befolgen Sie unbedingt
die in diesen Abschnitten beschriebenen Schritte.
PrüfpunkteTeile und Werkzeuge
Batteriezustand (→S. 542)
• Warmes Wasser
• Backsoda
•Fett
• Herkömmlicher Schlüssel
(für Batterieklemmen-Befestigungs-
schrauben)
• Destilliertes Wasser
Motorkühlmittelstand ( →S. 540)
• “Toyota Super Long Life Coolant”
(Toyota-Langzeitkühlmittel) oder ein
gleichermaßen hochwertiges, äthylen-
glykolhaltiges Kühlmittel ohne Silikat-,
Amin-, Nitrit- und Boratverbindungen
auf der Grundlage langlebiger, hybri-
der, organischer Säuren.
“Toyota Super Long Life Coolant”
(Toyota-Langzeitkühlmittel) ist eine
Mischung aus 50 % Kühlmittel und 50
% destilliertem Wasser.
• Trichter (der nur zum Nachfüllen von
Kühlmittel verwendet wird)
Motorölstand ( →S. 535)
• “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) oder gleichwertiges
Motoröl
• Lappen oder Papiertuch
• Trichter (der nur zum Nachfüllen von Motoröl verwendet wird)

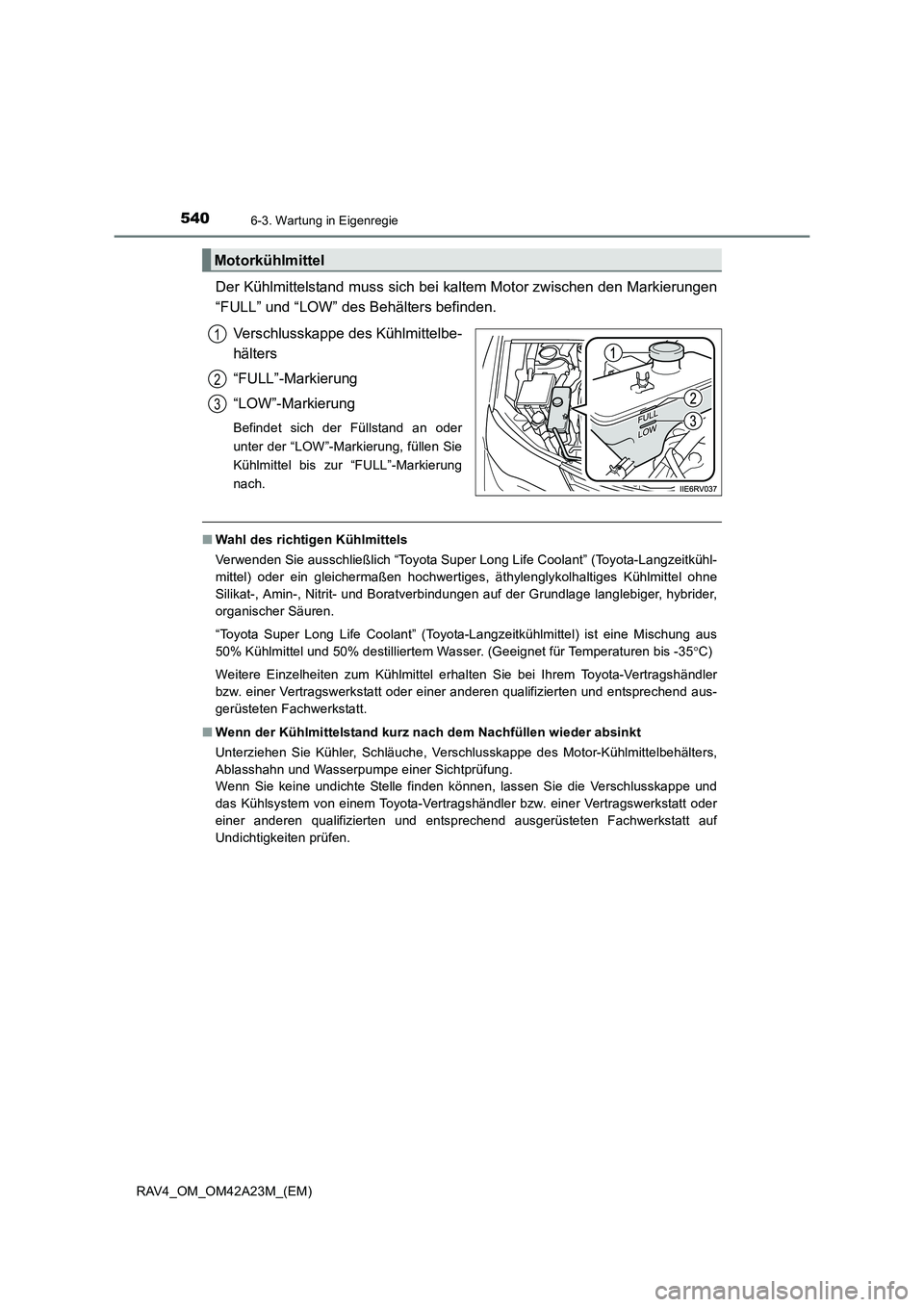

5406-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
Der Kühlmittelstand muss sich bei kaltem Motor zwischen den Markierungen
“FULL” und “LOW” des Behälters befinden.Verschlusskappe des Kühlmittelbe-
hälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen Sie
Kühlmittel bis zur “FULL”-Markierung
nach.
■Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühl-
mittel) oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges Kühlmittel ohne
Silikat-, Amin-, Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider,
organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus
50% Kühlmittel und 50% destilliertem Wasser. (Geeignet für Temperaturen bis -35 °C)
Weitere Einzelheiten zum Kühlmittel erhalten Sie bei Ihrem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt.
■ Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlusskappe des Motor-Kühlmittelbehälters,
Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappe und
das Kühlsystem von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt auf
Undichtigkeiten prüfen.
Motorkühlmittel
1
2
3

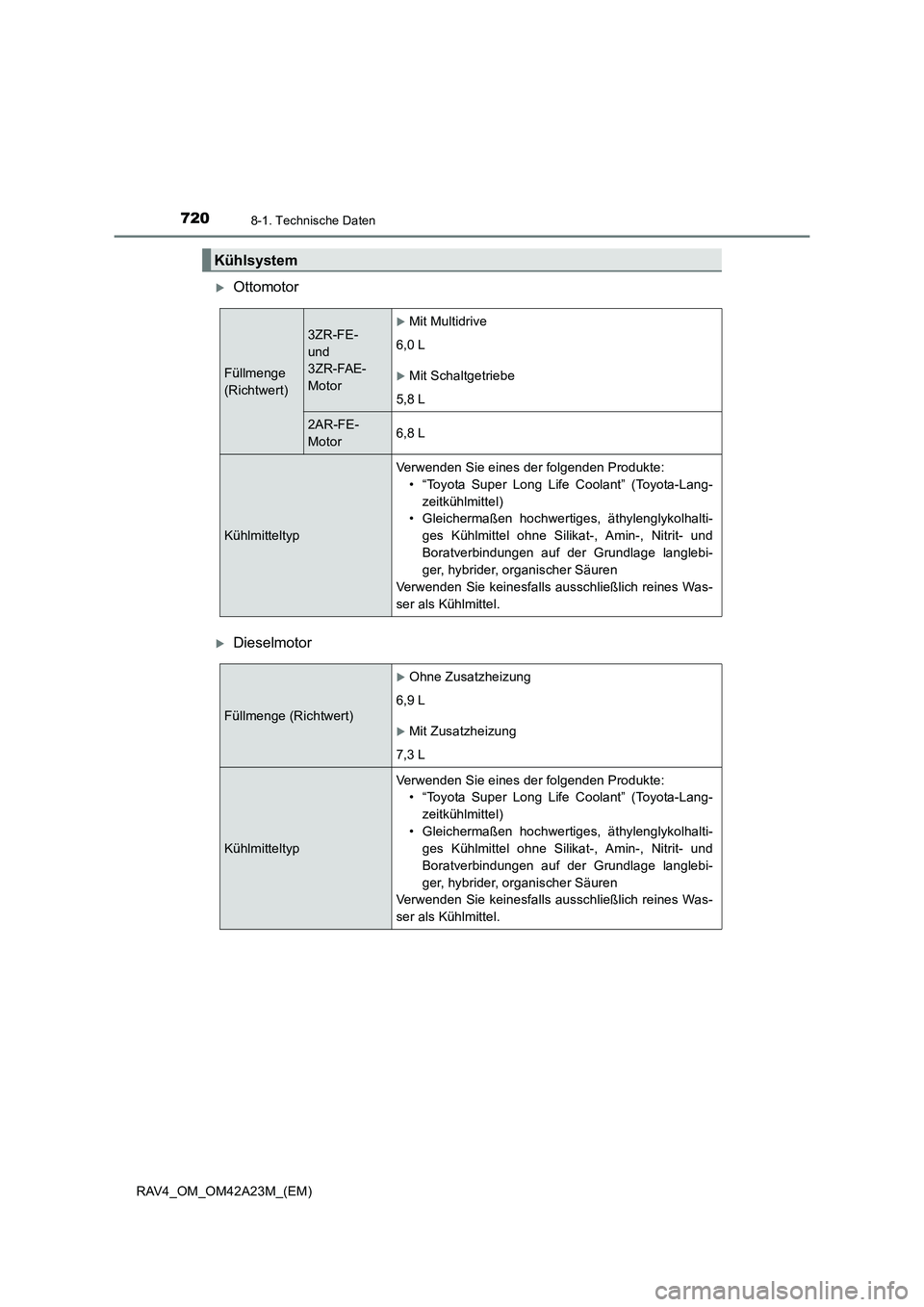

7208-1. Technische Daten
RAV4_OM_OM42A23M_(EM)
XOttomotor
XDieselmotor
Kühlsystem
Füllmenge
(Richtwert)
3ZR-FE-
und
3ZR-FAE-
MotorXMit Multidrive
6,0 L
XMit Schaltgetriebe
5,8 L
2AR-FE-
Motor6,8 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-Lang-zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti-
ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie keinesfalls ausschließlich reines Was-
ser als Kühlmittel.
Füllmenge (Richtwert)
XOhne Zusatzheizung
6,9 L
XMit Zusatzheizung
7,3 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-Lang-
zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti- ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie keinesfalls ausschließlich reines Was-
ser als Kühlmittel.
