2014 TOYOTA GT86 Betriebsanleitungen (in German)

5
449
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
FT86_EM

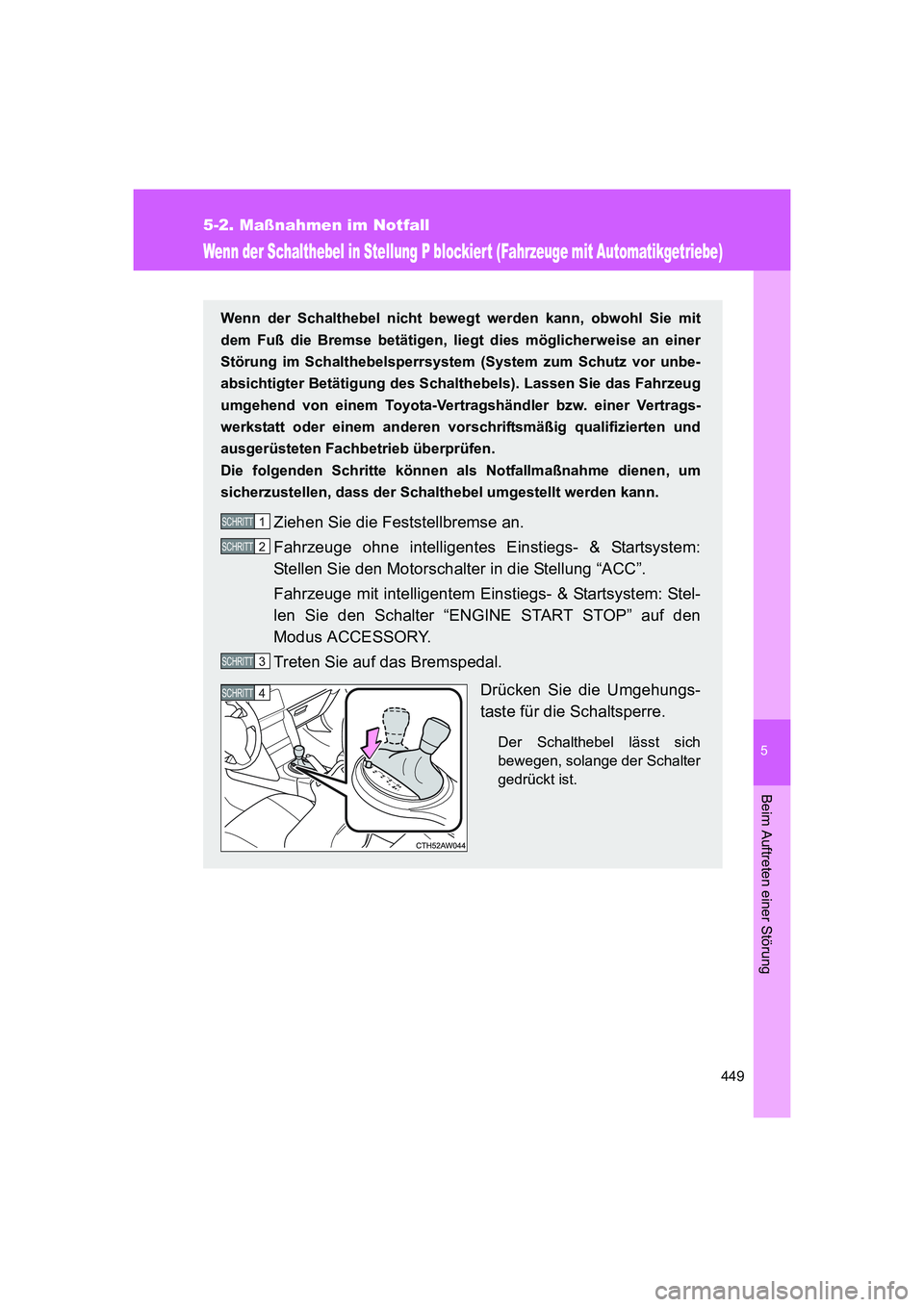

Wenn der Schalthebel in Stellung P blockier t (Fahrzeuge mit Automatikgetriebe)
Wenn der Schalthebel nicht bewegt werden kann, obwohl Sie mit
dem Fuß die Bremse betätigen, liegt dies möglicherweise an einer
Störung im Schalthebelsperrsystem (System zum Schutz vor unbe-
absichtigter Betätigung des Schalthebels). Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
Die folgenden Schritte können als Notfallmaßnahme dienen, um
sicherzustellen, dass der Schalthebel umgestellt werden kann.
Ziehen Sie die Feststellbremse an.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem:
Stellen Sie den Motorschalter in die Stellung “ACC”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Stel-
len Sie den Schalter “ENGINE START STOP” auf den
Modus ACCESSORY.
Treten Sie auf das Bremspedal.
Drücken Sie die Umgehungs-
taste für die Schaltsperre.
Der Schalthebel lässt sich
bewegen, solange der Schalter
gedrückt ist.
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT
86_OM_EM_OM18061M.book 449 ページ ２０１５年４月３日　金曜日　午後１時５１分

450
5-2. Maßnahmen im Notfall
FT86_EM

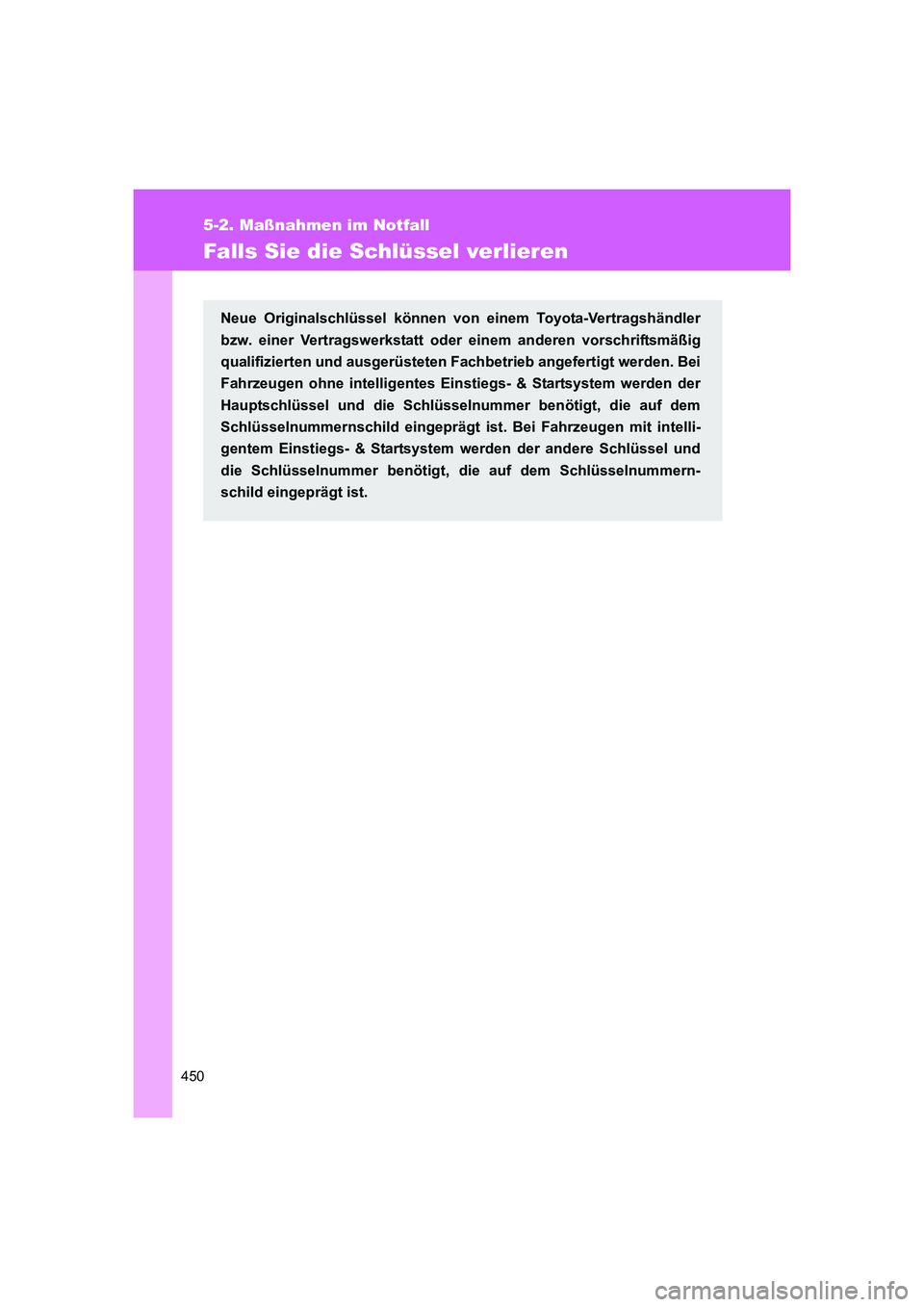

Falls Sie die Schlüssel verlieren
Neue Originalschlüssel können von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb angefertigt werden. Bei
Fahrzeugen ohne intelligentes Einstiegs- & Startsystem werden der
Hauptschlüssel und die Schlüsselnummer benötigt, die auf dem
Schlüsselnummernschild eingeprägt ist. Bei Fahrzeugen mit intelli-
gentem Einstiegs- & Startsystem werden der andere Schlüssel und
die Schlüsselnummer benötigt, die auf dem Schlüsselnummern-
schild eingeprägt ist.
86_OM_EM_OM18061M.book 450 ページ ２０１５年４月３日　金曜日　午後１時５１分

5
451
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
FT86_EM

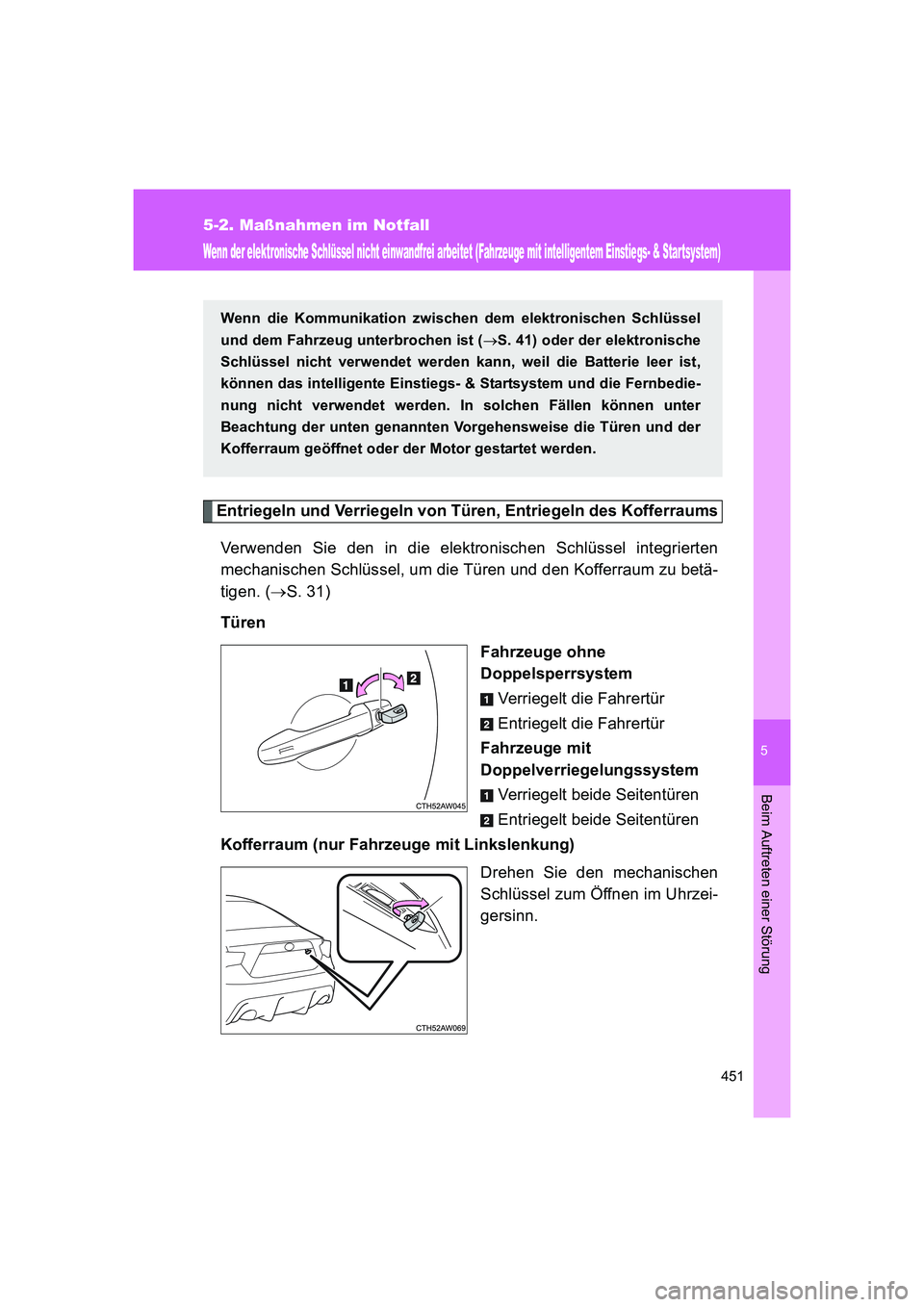

Wenn der elektronische Schlüssel nicht einwandfrei arbeitet (Fahrzeuge mit intelligentem Einstiegs- & Star tsystem)
Entriegeln und Verriegeln von Türen, Entriegeln des Kofferraums
Verwenden Sie den in die elektronischen Schlüssel integrierten
mechanischen Schlüssel, um die Türen und den Kofferraum zu betä-
tigen. (→S. 31)
Türen
Fahrzeuge ohne
Doppelsperrsystem
Verriegelt die Fahrertür
Entriegelt die Fahrertür
Fahrzeuge mit
Doppelverriegelungssystem
Verriegelt beide Seitentüren
Entriegelt beide Seitentüren
Kofferraum (nur Fahrzeuge mit Linkslenkung)
Drehen Sie den mechanischen
Schlüssel zum Öffnen im Uhrzei-
gersinn.
Wenn die Kommunikation zwischen dem elektronischen Schlüssel
und dem Fahrzeug unterbrochen ist (→S. 41) oder der elektronische
Schlüssel nicht verwendet werden kann, weil die Batterie leer ist,
können das intelligente Einstiegs- & Startsystem und die Fernbedie-
nung nicht verwendet werden. In solchen Fällen können unter
Beachtung der unten genannten Vorgehensweise die Türen und der
Kofferraum geöffnet oder der Motor gestartet werden.
86_OM_EM_OM18061M.book 451 ページ ２０１５年４月３日　金曜日　午後１時５１分

452 5-2. Maßnahmen im Notfall
FT86_EM

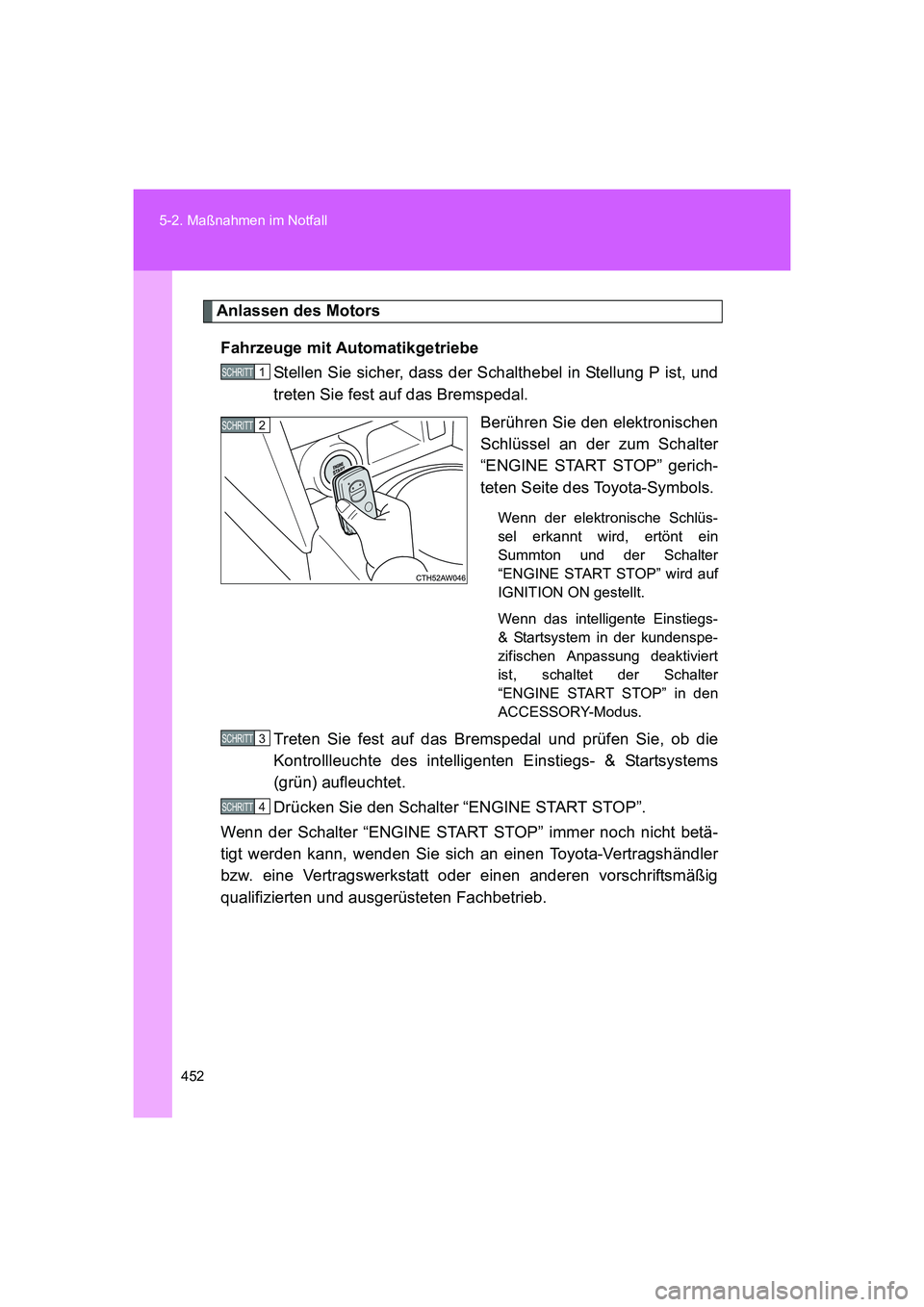

Anlassen des Motors
Fahrzeuge mit Automatikgetriebe
Stellen Sie sicher, dass der Schalthebel in Stellung P ist, und
treten Sie fest auf das Bremspedal.
Berühren Sie den elektronischen
Schlüssel an der zum Schalter
“ENGINE START STOP” gerich-
teten Seite des Toyota-Symbols.
Wenn der elektronische Schlüs-
sel erkannt wird, ertönt ein
Summton und der Schalter
“ENGINE START STOP” wird auf
IGNITION ON gestellt.
Wenn das intelligente Einstiegs-
& Startsystem in der kundenspe-
zifischen Anpassung deaktiviert
ist, schaltet der Schalter
“ENGINE START STOP” in den
ACCESSORY-Modus.
Treten Sie fest auf das Bremspedal und prüfen Sie, ob die
Kontrollleuchte des intelligenten Einstiegs- & Startsystems
(grün) aufleuchtet.
Drücken Sie den Schalter “ENGINE START STOP”.
Wenn der Schalter “ENGINE START STOP” immer noch nicht betä-
tigt werden kann, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT
86_OM_EM_OM18061M.book 452 ページ ２０１５年４月３日　金曜日　午後１時５１分

5
453 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

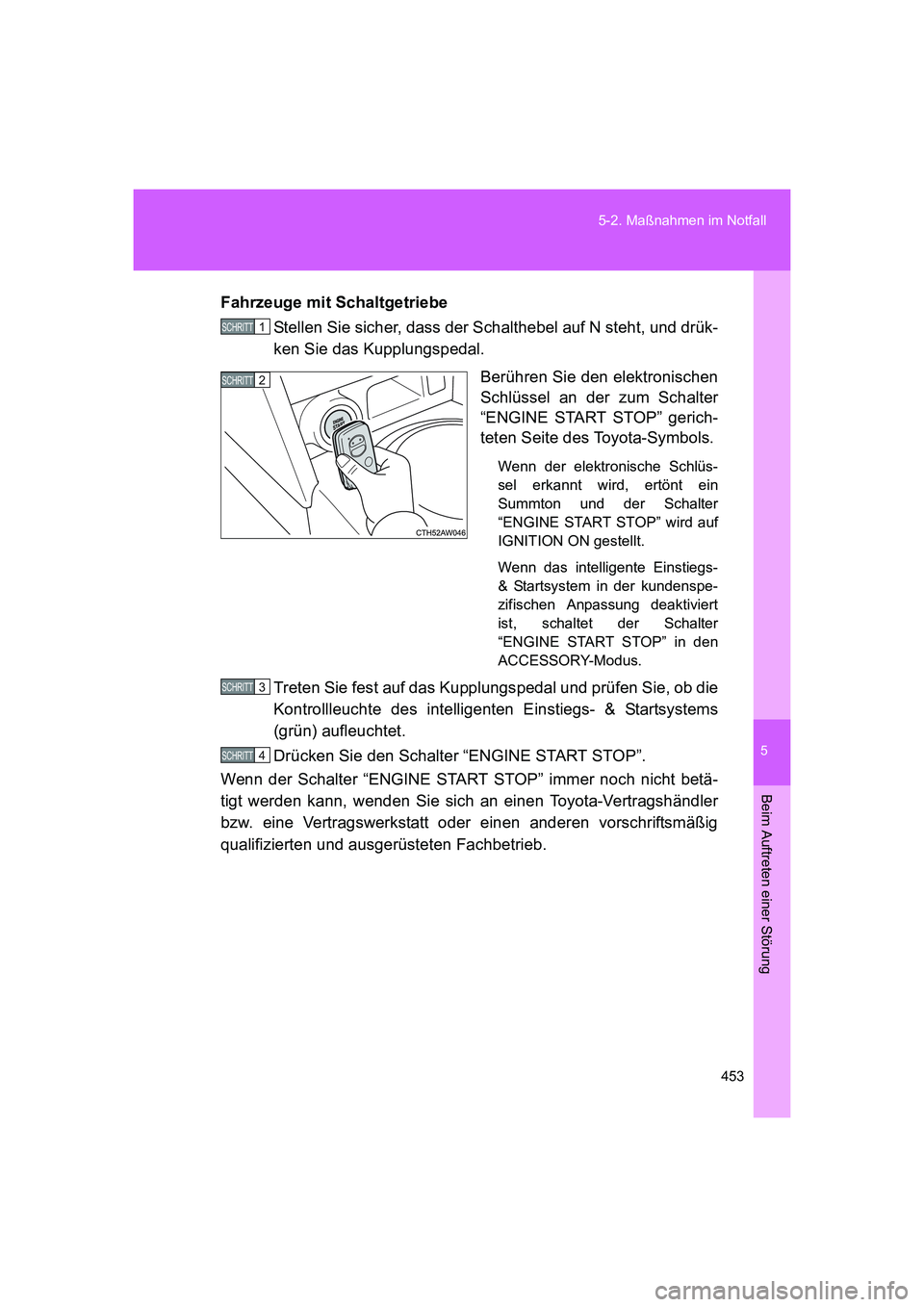

FT86_EMFahrzeuge mit Schaltgetriebe
Stellen Sie sicher, dass der Schalthebel auf N steht, und drük-
ken Sie das Kupplungspedal.
Berühren Sie den elektronischen
Schlüssel an der zum Schalter
“ENGINE START STOP” gerich-
teten Seite des Toyota-Symbols.
Wenn der elektronische Schlüs-
sel erkannt wird, ertönt ein
Summton und der Schalter
“ENGINE START STOP” wird auf
IGNITION ON gestellt.
Wenn das intelligente Einstiegs-
& Startsystem in der kundenspe-
zifischen Anpassung deaktiviert
ist, schaltet der Schalter
“ENGINE START STOP” in den
ACCESSORY-Modus.
Treten Sie fest auf das Kupplungspedal und prüfen Sie, ob die
Kontrollleuchte des intelligenten Einstiegs- & Startsystems
(grün) aufleuchtet.
Drücken Sie den Schalter “ENGINE START STOP”.
Wenn der Schalter “ENGINE START STOP” immer noch nicht betä-
tigt werden kann, wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT
86_OM_EM_OM18061M.book 453 ページ ２０１５年４月３日　金曜日　午後１時５１分

454 5-2. Maßnahmen im Notfall
FT86_EM
■Anhalten des Motors
Fahrzeuge mit Automatikgetriebe: Stellen Sie den Schalthebel auf P und
drücken Sie den Schalter “ENGINE START STOP”, wie Sie es beim Abstel-
len des Motors immer tun.
Fahrzeuge mit manueller Übertragung: Stellen Sie den Schalthebel auf N
und drücken Sie den Schalter “ENGINE START STOP”, wie Sie es beim
Abstellen des Motors immer tun.
■Austauschen der Schlüsselbatterie
Der oben genannte Schritt stellt eine vorübergehende Maßnahme dar, es
wird empfohlen, die entladene Batterie des elektronischen Schlüssels sofort
auszutauschen. (→S. 359)
■Ändern der Modi des Schalters “ENGINE START STOP”
Fahrzeuge mit Automatikgetriebe
Lassen Sie das Bremspedal los und drücken Sie den Schalter “ENGINE
START STOP” nach oben. Der Motor startet nicht und der Modus
wird bei jedem Drücken des Schalters geändert. (→S. 186)
Fahrzeuge mit Schaltgetriebe
Lassen Sie das Kupplungspedal los und drücken Sie den Schalter “ENGINE
START STOP” nach oben. Der Motor startet nicht und der Modus
wird bei jedem Drücken des Schalters geändert. (→S. 186)
■Wenn die Türen nicht mit dem intelligenten Einstiegs- & Startsystem
verriegelt oder entriegelt werden können
Ver- oder entriegeln Sie die Türen mit dem mechanischen Schlüssel oder
mit der Fernbedienung.
3 SCHRITT
3 SCHRITT
86_OM_EM_OM18061M.book 454 ページ ２０１５年４月３日　金曜日　午後１時５１分

5
455
5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
FT86_EM

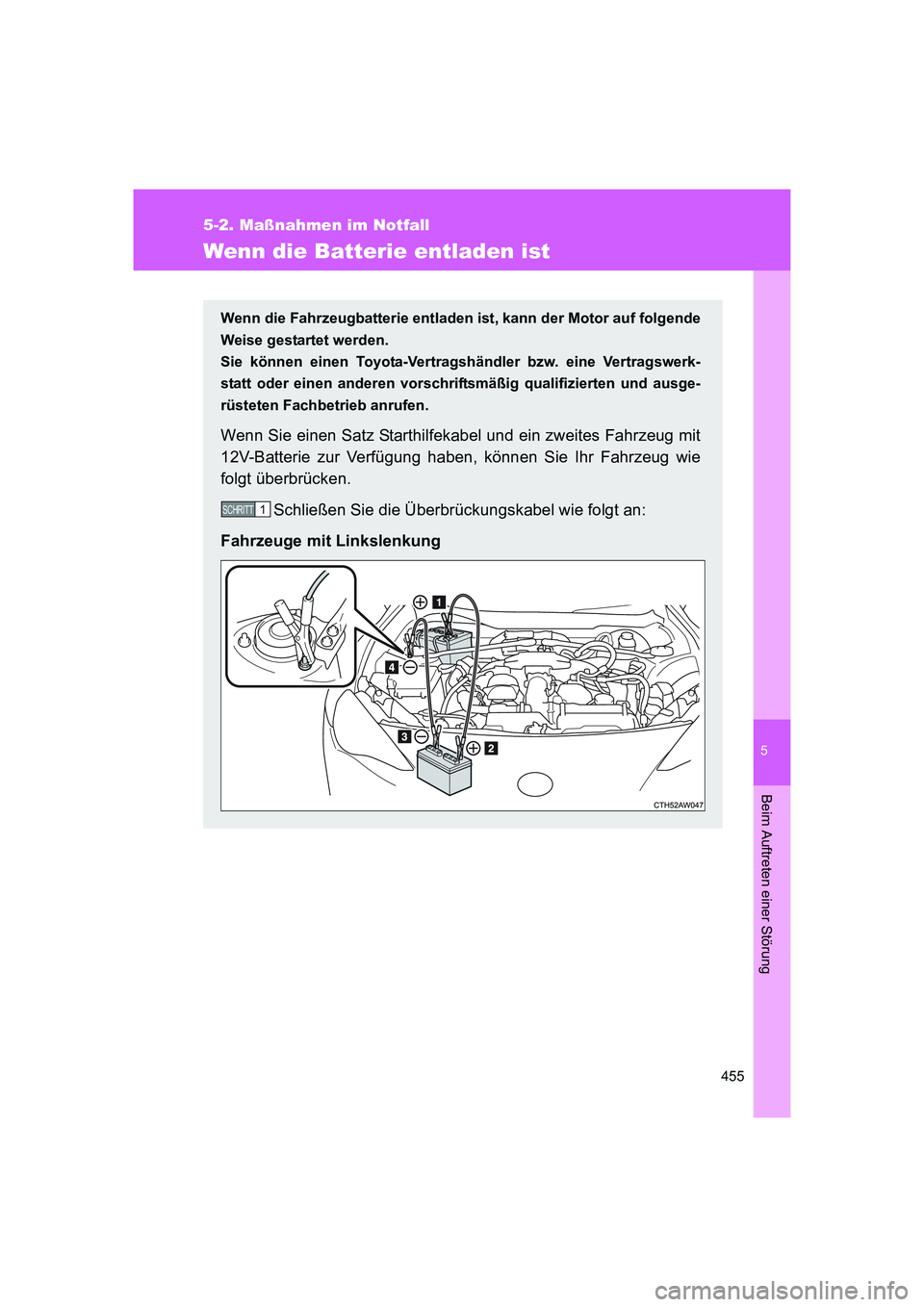

Wenn die Batterie entladen ist
Wenn die Fahrzeugbatterie entladen ist, kann der Motor auf folgende
Weise gestartet werden.
Sie können einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb anrufen.
Wenn Sie einen Satz Starthilfekabel und ein zweites Fahrzeug mit
12V-Batterie zur Verfügung haben, können Sie Ihr Fahrzeug wie
folgt überbrücken.
Schließen Sie die Überbrückungskabel wie folgt an:
Fahrzeuge mit Linkslenkung
1 SCHRITT
86_OM_EM_OM18061M.book 455 ページ ２０１５年４月３日　金曜日　午後１時５１分

456 5-2. Maßnahmen im Notfall
FT86_EM

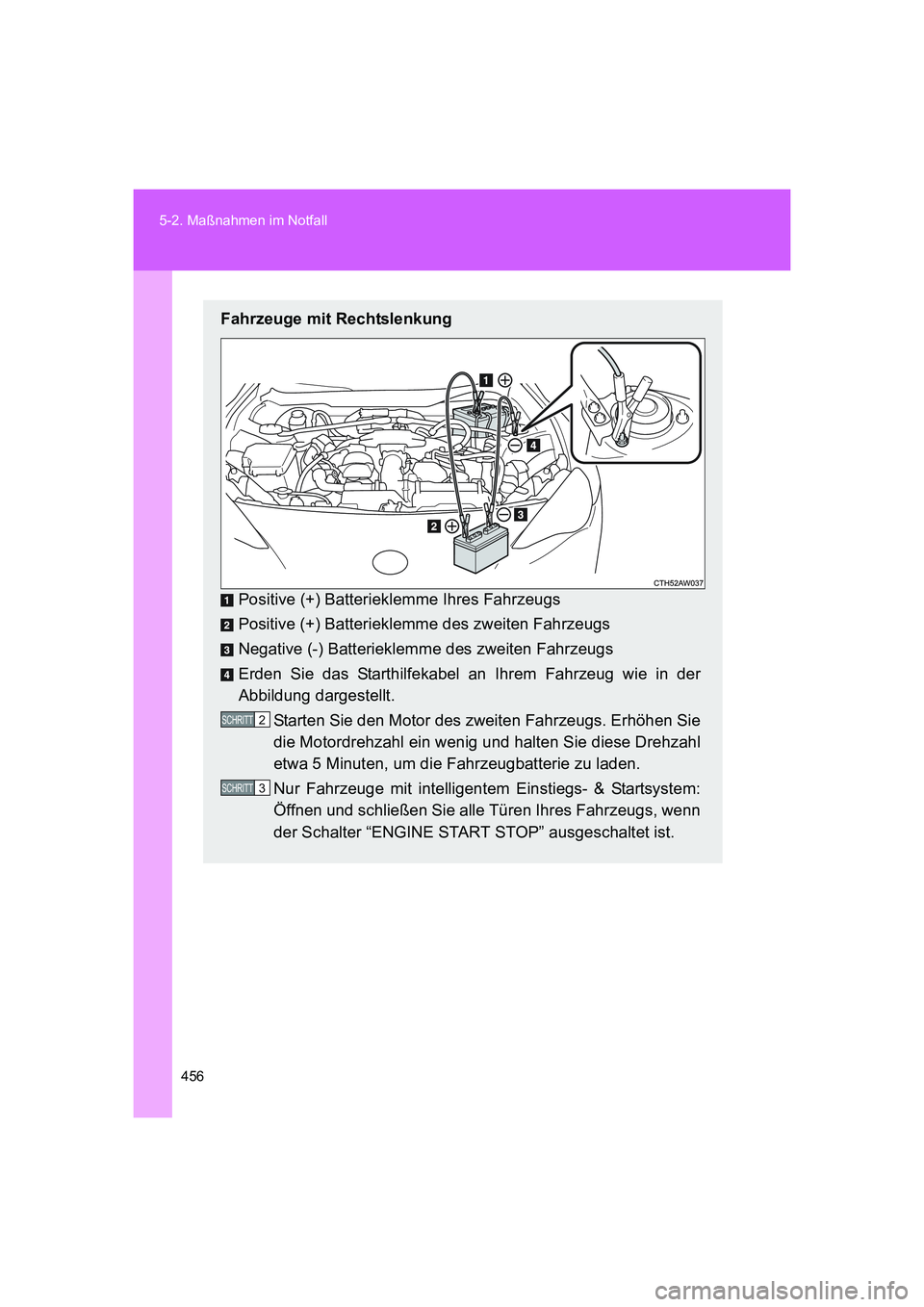

Fahrzeuge mit Rechtslenkung
Positive (+) Batterieklemme Ihres Fahrzeugs
Positive (+) Batterieklemme des zweiten Fahrzeugs
Negative (-) Batterieklemme des zweiten Fahrzeugs
Erden Sie das Starthilfekabel an Ihrem Fahrzeug wie in der
Abbildung dargestellt.
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie
die Motordrehzahl ein wenig und halten Sie diese Drehzahl
etwa 5 Minuten, um die Fahrzeugbatterie zu laden.
Nur Fahrzeuge mit intelligentem Einstiegs- & Startsystem:
Öffnen und schließen Sie alle Türen Ihres Fahrzeugs, wenn
der Schalter “ENGINE START STOP” ausgeschaltet ist.
2 SCHRITT
3 SCHRITT
