Page 417 of 500

5

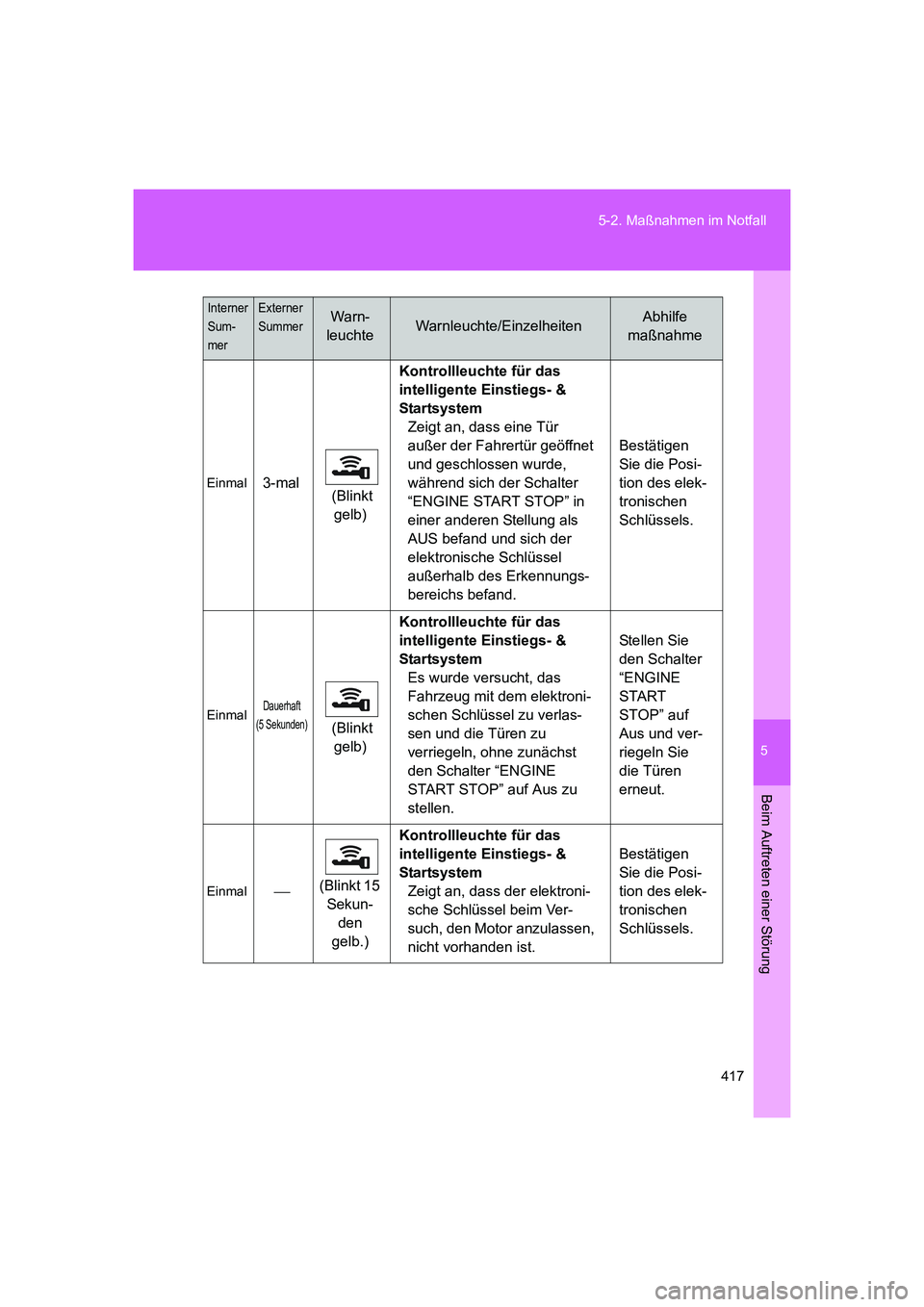

417 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
FT86_EM
Einmal3-mal
(Blinkt
gelb)Kontrollleuchte für das
intelligente Einstiegs- &
Startsystem
Zeigt an, dass eine Tür
außer der Fahrertür geöffnet
und geschlossen wurde,
während sich der Schalter
“ENGINE START STOP” in
einer anderen Stellung als
AUS befand und sich der
elektronische Schlüssel
außerhalb des Erkennungs-
bereichs befand.Bestätigen
Sie die Posi-
tion des elek-
tronischen
Schlüssels.
EinmalDauerhaft
(5 Sekunden)
(Blinkt
gelb)Kontrollleuchte für das
intelligente Einstiegs- &
Startsystem
Es wurde versucht, das
Fahrzeug mit dem elektroni-
schen Schlüssel zu verlas-
sen und die Türen zu
verriegeln, ohne zunächst
den Schalter “ENGINE
START STOP” auf Aus zu
stellen.Stellen Sie
den Schalter
“ENGINE
START
STOP” auf
Aus und ver-
riegeln Sie
die Türen
erneut.
Einmal(Blinkt 15
Sekun-
den
gelb.)Kontrollleuchte für das
intelligente Einstiegs- &
Startsystem
Zeigt an, dass der elektroni-
sche Schlüssel beim Ver-
such, den Motor anzulassen,
nicht vorhanden ist.Bestätigen
Sie die Posi-
tion des elek-
tronischen
Schlüssels.
Interner
Sum-
merExterner
SummerWarn-
leuchteWarnleuchte/EinzelheitenAbhilfe
maßnahme
86_OM_EM_OM18061M.book 417 ページ 2015年4月3日 金曜日 午後1時51分
Page 418 of 500
418 5-2. Maßnahmen im Notfall
FT86_EM

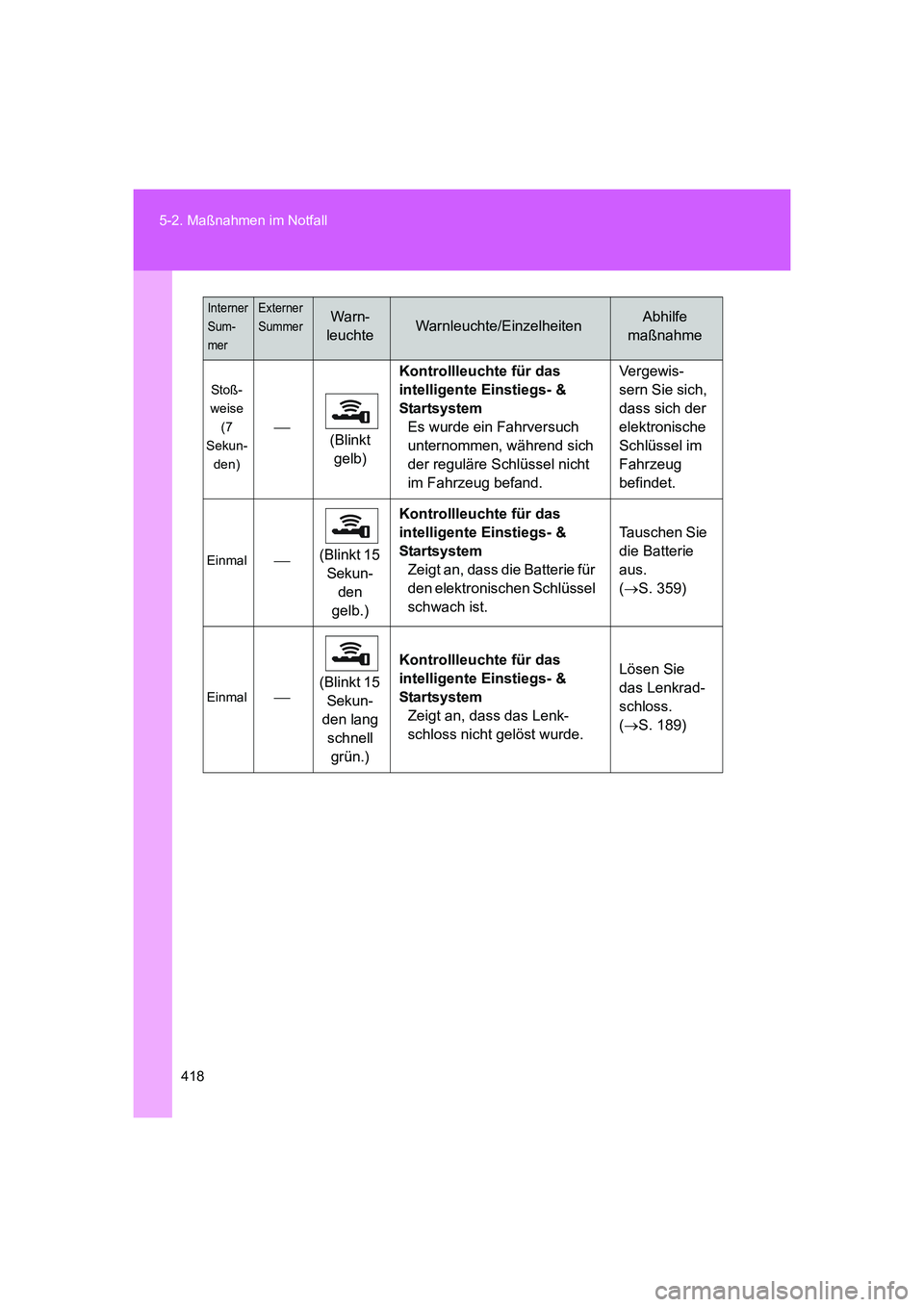

Sto ß-
weise
(7
Sekun-
den)
(Blinkt
gelb)Kontrollleuchte für das
intelligente Einstiegs- &
Startsystem
Es wurde ein Fahrversuch
unternommen, während sich
der reguläre Schlüssel nicht
im Fahrzeug befand.Vergewis-
sern Sie sich,
dass sich der
elektronische
Schlüssel im
Fahrzeug
befindet.
Einmal(Blinkt 15
Sekun-
den
gelb.)Kontrollleuchte für das
intelligente Einstiegs- &
Startsystem
Zeigt an, dass die Batterie für
den elektronischen Schlüssel
schwach ist.Tauschen Sie
die Batterie
aus.
(→S. 359)
Einmal(Blinkt 15
Sekun-
den lang
schnell
grün.)Kontrollleuchte für das
intelligente Einstiegs- &
Startsystem
Zeigt an, dass das Lenk-
schloss nicht gelöst wurde.Lösen Sie
das Lenkrad-
schloss.
(→S. 189)
Interner
Sum-
merExterner
SummerWarn-
leuchteWarnleuchte/EinzelheitenAbhilfe
maßnahme
86_OM_EM_OM18061M.book 418 ページ 2015年4月3日 金曜日 午後1時51分
Page 419 of 500
5
419 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
FT86_EM

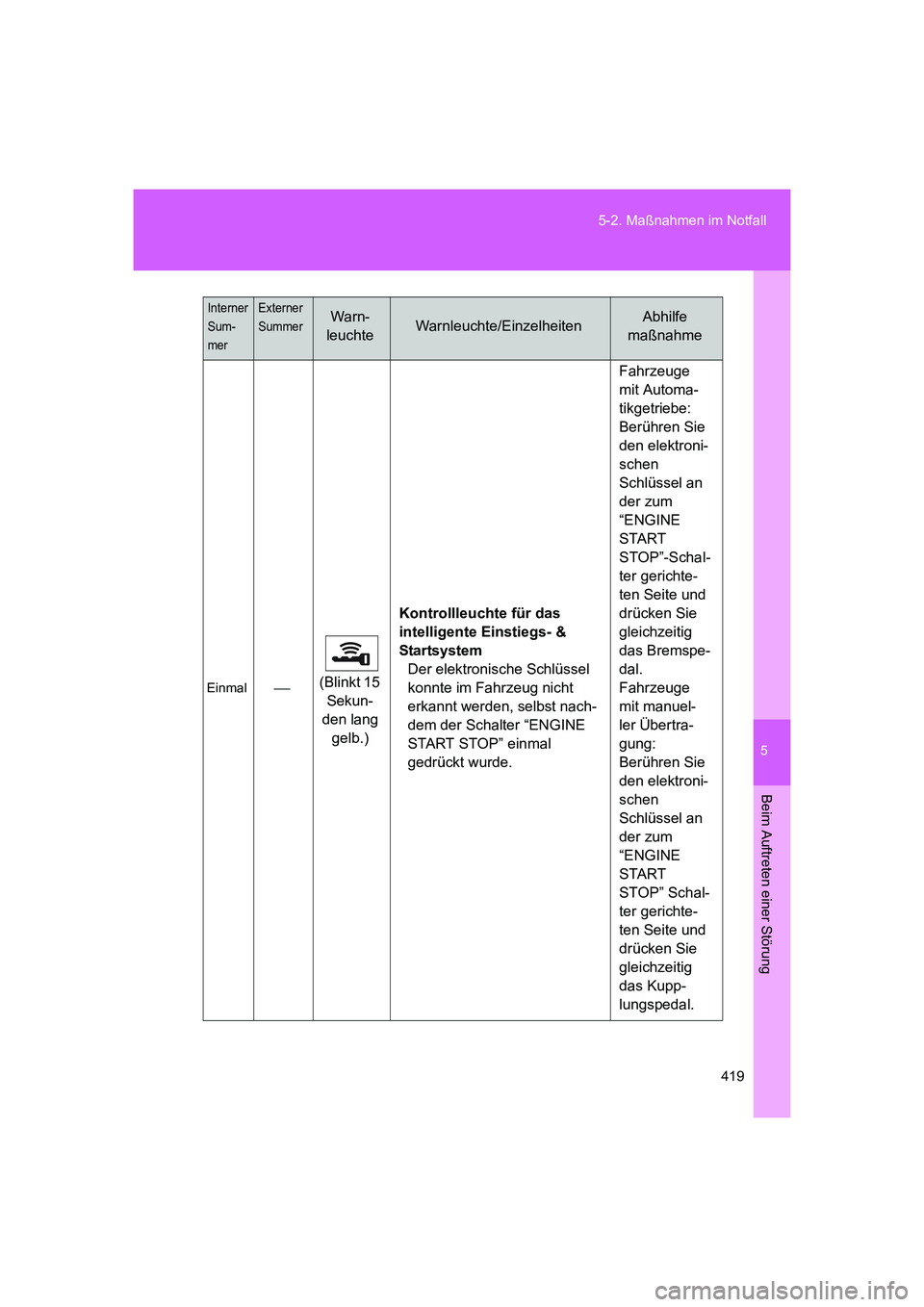

Einmal(Blinkt 15
Sekun-
den lang
gelb.)Kontrollleuchte für das
intelligente Einstiegs- &
Startsystem
Der elektronische Schlüssel
konnte im Fahrzeug nicht
erkannt werden, selbst nach-
dem der Schalter “ENGINE
START STOP” einmal
gedrückt wurde.Fahrzeuge
mit Automa-
tikgetriebe:
Berühren Sie
den elektroni-
schen
Schlüssel an
der zum
“ENGINE
START
STOP”-Schal-
ter gerichte-
ten Seite und
drücken Sie
gleichzeitig
das Bremspe-
dal.
Fahrzeuge
mit manuel-
ler Übertra-
gung:
Berühren Sie
den elektroni-
schen
Schlüssel an
der zum
“ENGINE
START
STOP” Schal-
ter gerichte-
ten Seite und
drücken Sie
gleichzeitig
das Kupp-
lungspedal.
Interner
Sum-
merExterner
SummerWarn-
leuchteWarnleuchte/EinzelheitenAbhilfe
maßnahme
86_OM_EM_OM18061M.book 419 ページ 2015年4月3日 金曜日 午後1時51分
Page 420 of 500
420
5-2. Maßnahmen im Notfall
FT86_EM

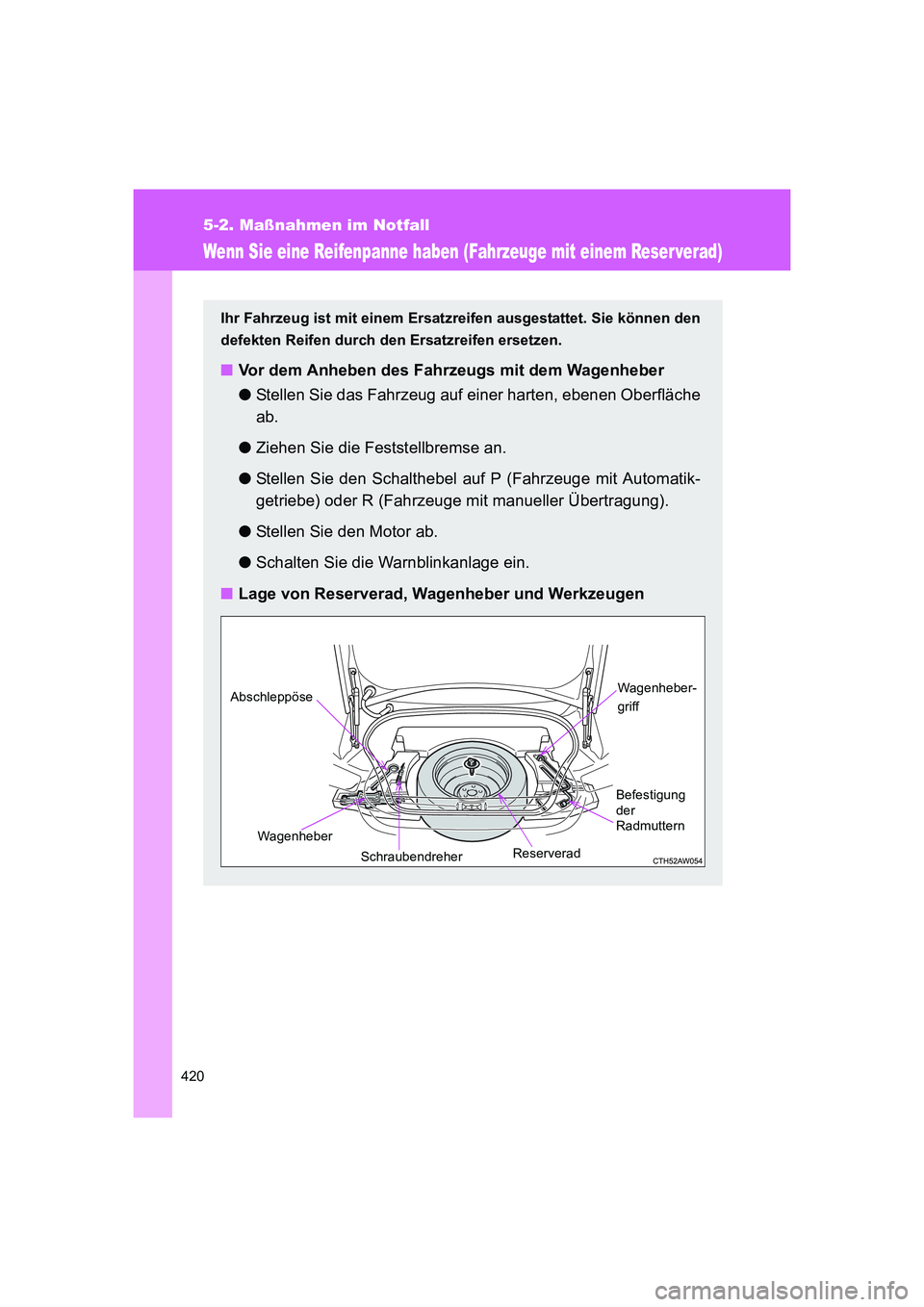

Wenn Sie eine Reifenpanne haben (Fahrzeuge mit einem Reser verad)
Ihr Fahrzeug ist mit einem Ersatzreifen ausgestattet. Sie können den
defekten Reifen durch den Ersatzreifen ersetzen.
■Vor dem Anheben des Fahrzeugs mit dem Wagenheber
●Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche
ab.
●Ziehen Sie die Feststellbremse an.
●Stellen Sie den Schalthebel auf P (Fahrzeuge mit Automatik-
getriebe) oder R (Fahrzeuge mit manueller Übertragung).
●Stellen Sie den Motor ab.
●Schalten Sie die Warnblinkanlage ein.
■Lage von Reserverad, Wagenheber und Werkzeugen
Wagenheber-
griff
Reserverad Abschleppöse
Schraubendreher WagenheberBefestigung
der
Radmuttern
86_OM_EM_OM18061M.book 420 ページ 2015年4月3日 金曜日 午後1時51分
Page 421 of 500
5
421 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
FT86_EM

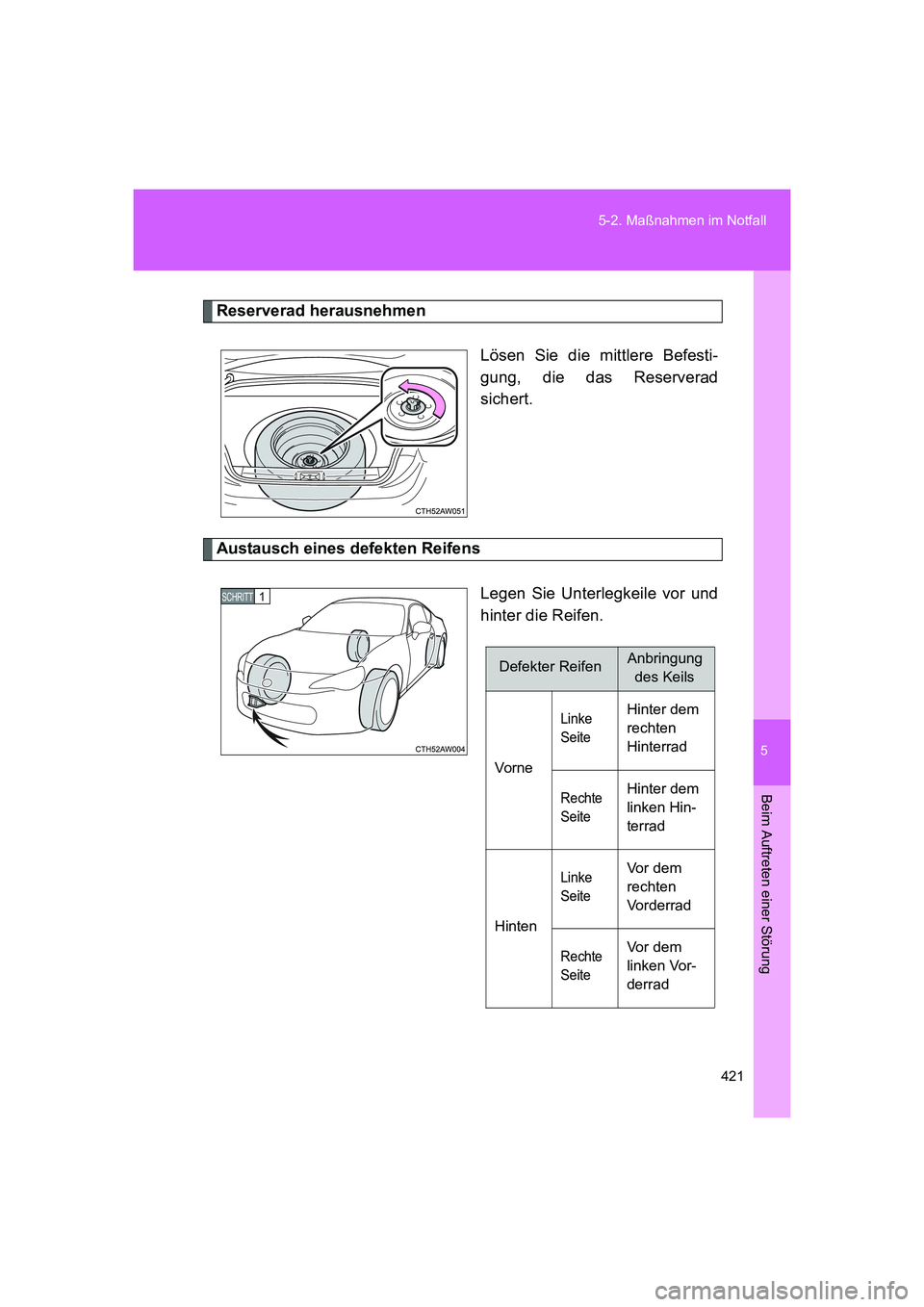

Reserverad herausnehmen
Lösen Sie die mittlere Befesti-
gung, die das Reserverad
sichert.
Austausch eines defekten Reifens
Legen Sie Unterlegkeile vor und
hinter die Reifen.
1 SCHRITT
Defekter ReifenAnbringung
des Keils
Vorne
Linke
SeiteHinter dem
rechten
Hinterrad
Rechte
SeiteHinter dem
linken Hin-
terrad
Hinten
Linke
SeiteVor dem
rechten
Vorderrad
Rechte
SeiteVor dem
linken Vor-
derrad
86_OM_EM_OM18061M.book 421 ページ 2015年4月3日 金曜日 午後1時51分
Page 422 of 500
422 5-2. Maßnahmen im Notfall

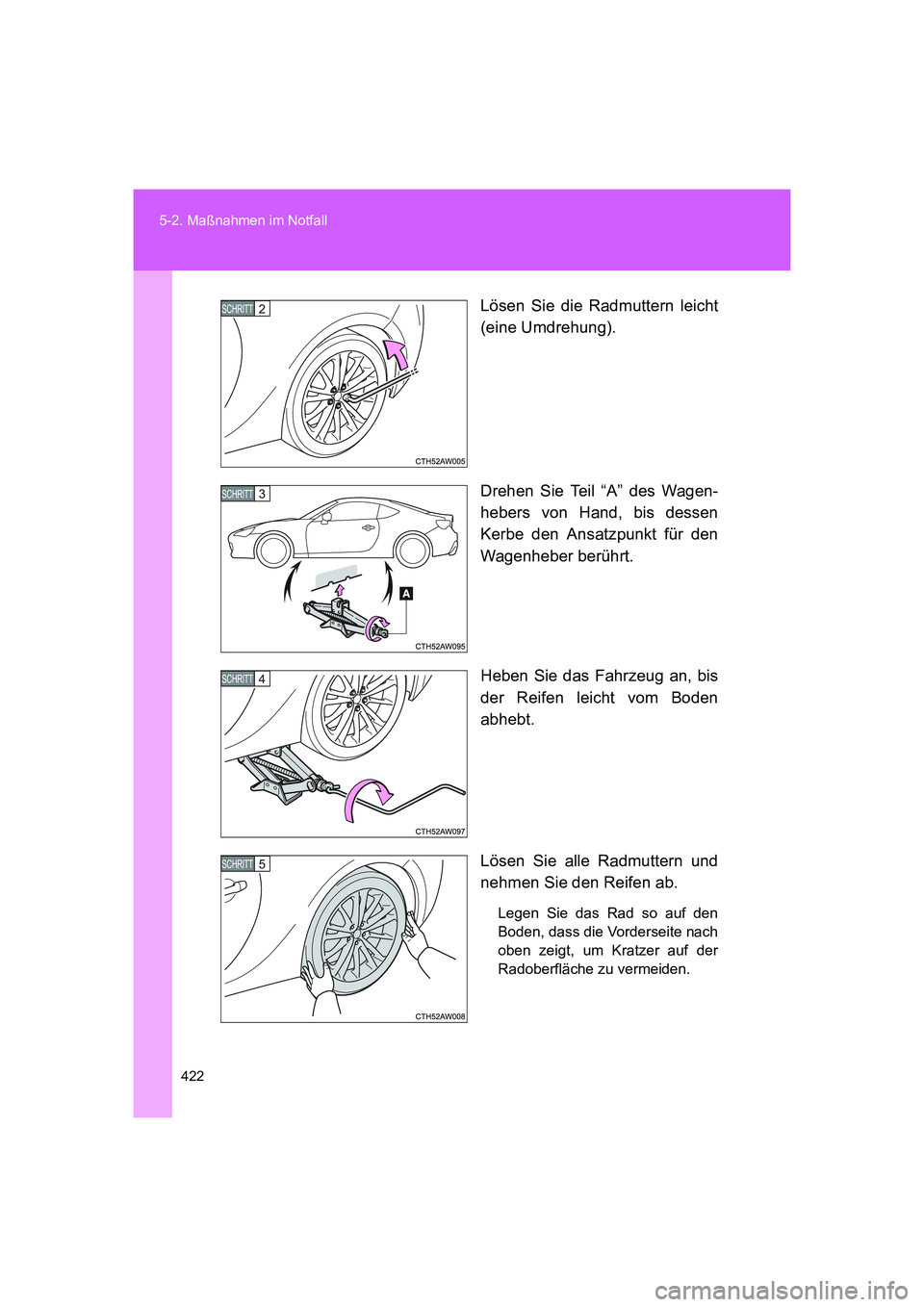

FT86_EMLösen Sie die Radmuttern leicht
(eine Umdrehung).
Drehen Sie Teil “A” des Wagen-
hebers von Hand, bis dessen
Kerbe den Ansatzpunkt für den
Wagenheber berührt.
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den
Boden, dass die Vorderseite nach
oben zeigt, um Kratzer auf der
Radoberfläche zu vermeiden.
2 SCHRITT
3 SCHRITT
4 SCHRITT
5 SCHRITT
86_OM_EM_OM18061M.book 422 ページ 2015年4月3日 金曜日 午後1時51分
Page 423 of 500
5
423 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
FT86_EM

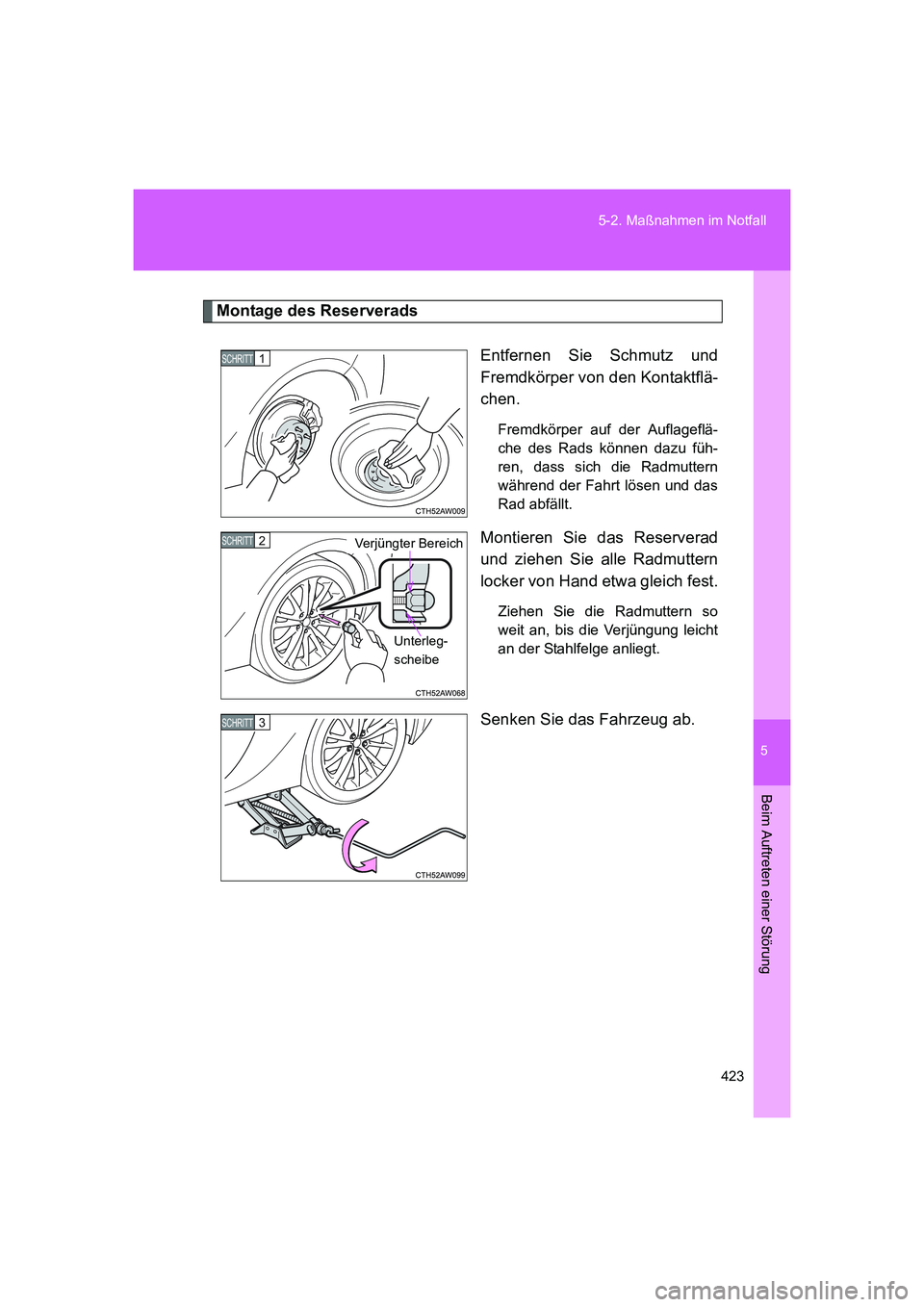

Montage des Reserverads
Entfernen Sie Schmutz und
Fremdkörper von den Kontaktflä-
chen.
Fremdkörper auf der Auflageflä-
che des Rads können dazu füh-
ren, dass sich die Radmuttern
während der Fahrt lösen und das
Rad abfällt.
Montieren Sie das Reserverad
und ziehen Sie alle Radmuttern
locker von Hand etwa gleich fest.
Ziehen Sie die Radmuttern so
weit an, bis die Verjüngung leicht
an der Stahlfelge anliegt.
Senken Sie das Fahrzeug ab.
1 SCHRITT
Unterleg-
scheibe
2 SCHRITT Verjüngter Bereich
3 SCHRITT
86_OM_EM_OM18061M.book 423 ページ 2015年4月3日 金曜日 午後1時51分
Page 424 of 500
424 5-2. Maßnahmen im Notfall

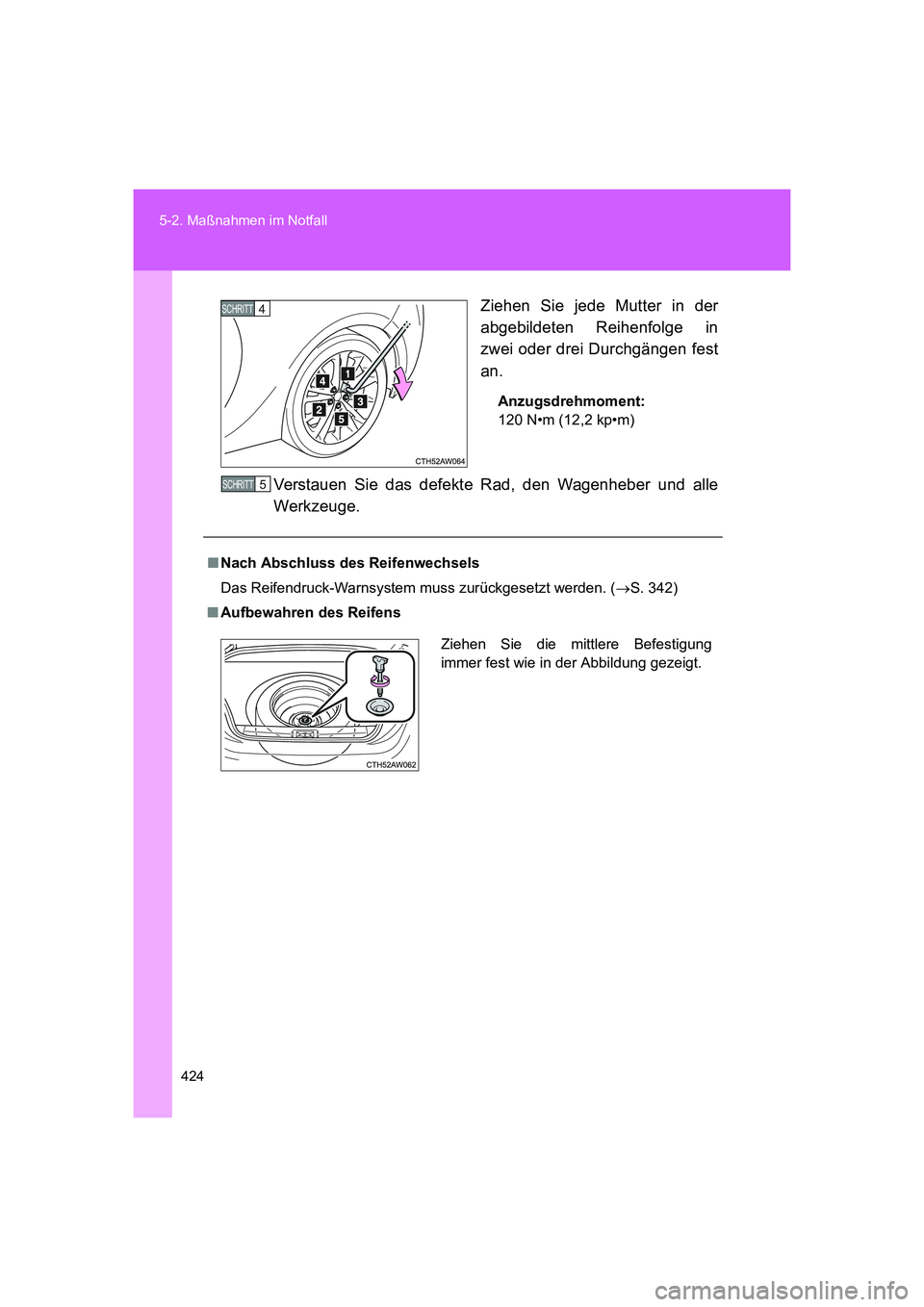

FT86_EMZiehen Sie jede Mutter in der
abgebildeten Reihenfolge in
zwei oder drei Durchgängen fest
an.
Anzugsdrehmoment:
120 N•m (12,2 kp•m)
Verstauen Sie das defekte Rad, den Wagenheber und alle
Werkzeuge.
4 SCHRITT
■Nach Abschluss des Reifenwechsels
Das Reifendruck-Warnsystem muss zurückgesetzt werden. (→S. 342)
■Aufbewahren des Reifens
5 SCHRITT
Ziehen Sie die mittlere Befestigung
immer fest wie in der Abbildung gezeigt.
