2014 TOYOTA GT86 Betriebsanleitungen (in German)

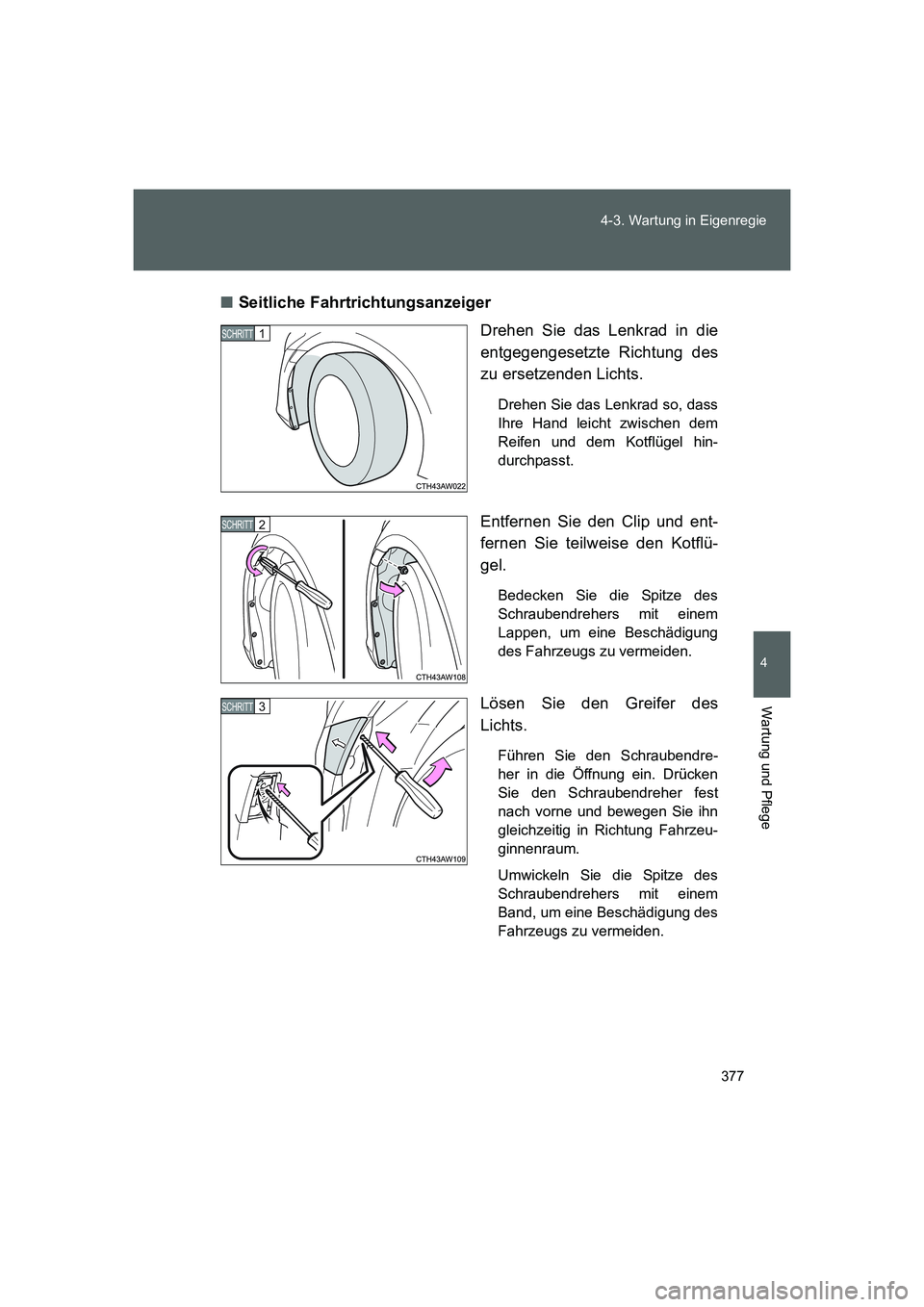

377 4-3. Wartung in Eigenregie
4
Wartung und Pflege
FT86_EM■Seitliche Fahrtrichtungsanzeiger
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung des
zu ersetzenden Lichts.
Drehen Sie das Lenkrad so, dass
Ihre Hand leicht zwischen dem
Reifen und dem Kotflügel hin-
durchpasst.
Entfernen Sie den Clip und ent-
fernen Sie teilweise den Kotflü-
gel.
Bedecken Sie die Spitze des
Schraubendrehers mit einem
Lappen, um eine Beschädigung
des Fahrzeugs zu vermeiden.
Lösen Sie den Greifer des
Lichts.
Führen Sie den Schraubendre-
her in die Öffnung ein. Drücken
Sie den Schraubendreher fest
nach vorne und bewegen Sie ihn
gleichzeitig in Richtung Fahrzeu-
ginnenraum.
Umwickeln Sie die Spitze des
Schraubendrehers mit einem
Band, um eine Beschädigung des
Fahrzeugs zu vermeiden.
1 SCHRITT
2 SCHRITT
3 SCHRITT
86_OM_EM_OM18061M.book 377 ページ ２０１５年４月３日　金曜日　午後１時５１分

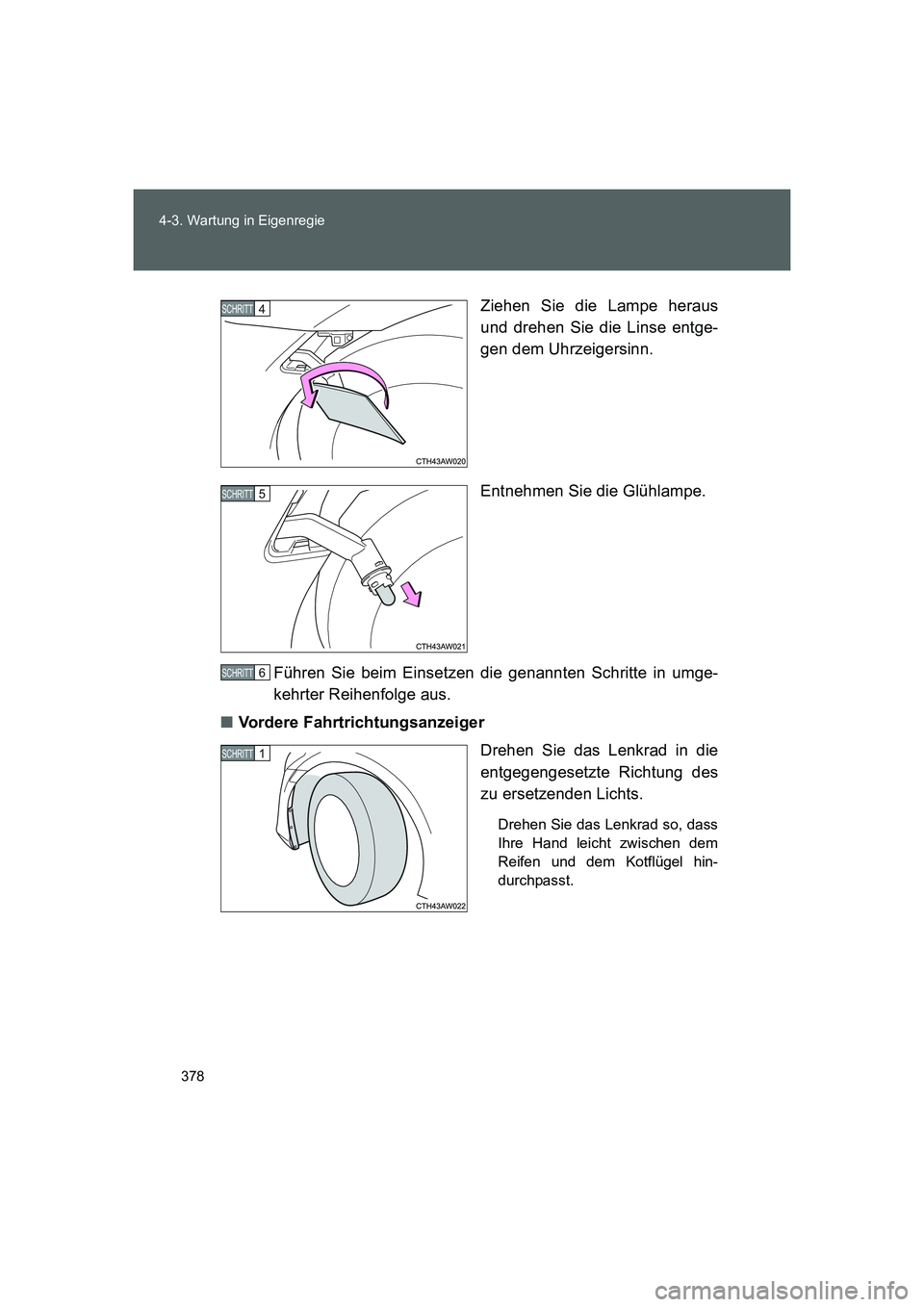

378 4-3. Wartung in Eigenregie
FT86_EMZiehen Sie die Lampe heraus
und drehen Sie die Linse entge-
gen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einsetzen die genannten Schritte in umge-
kehrter Reihenfolge aus.
■Vordere Fahrtrichtungsanzeiger
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung des
zu ersetzenden Lichts.
Drehen Sie das Lenkrad so, dass
Ihre Hand leicht zwischen dem
Reifen und dem Kotflügel hin-
durchpasst.
4 SCHRITT
5 SCHRITT
6 SCHRITT
1 SCHRITT
86_OM_EM_OM18061M.book 378 ページ ２０１５年４月３日　金曜日　午後１時５１分

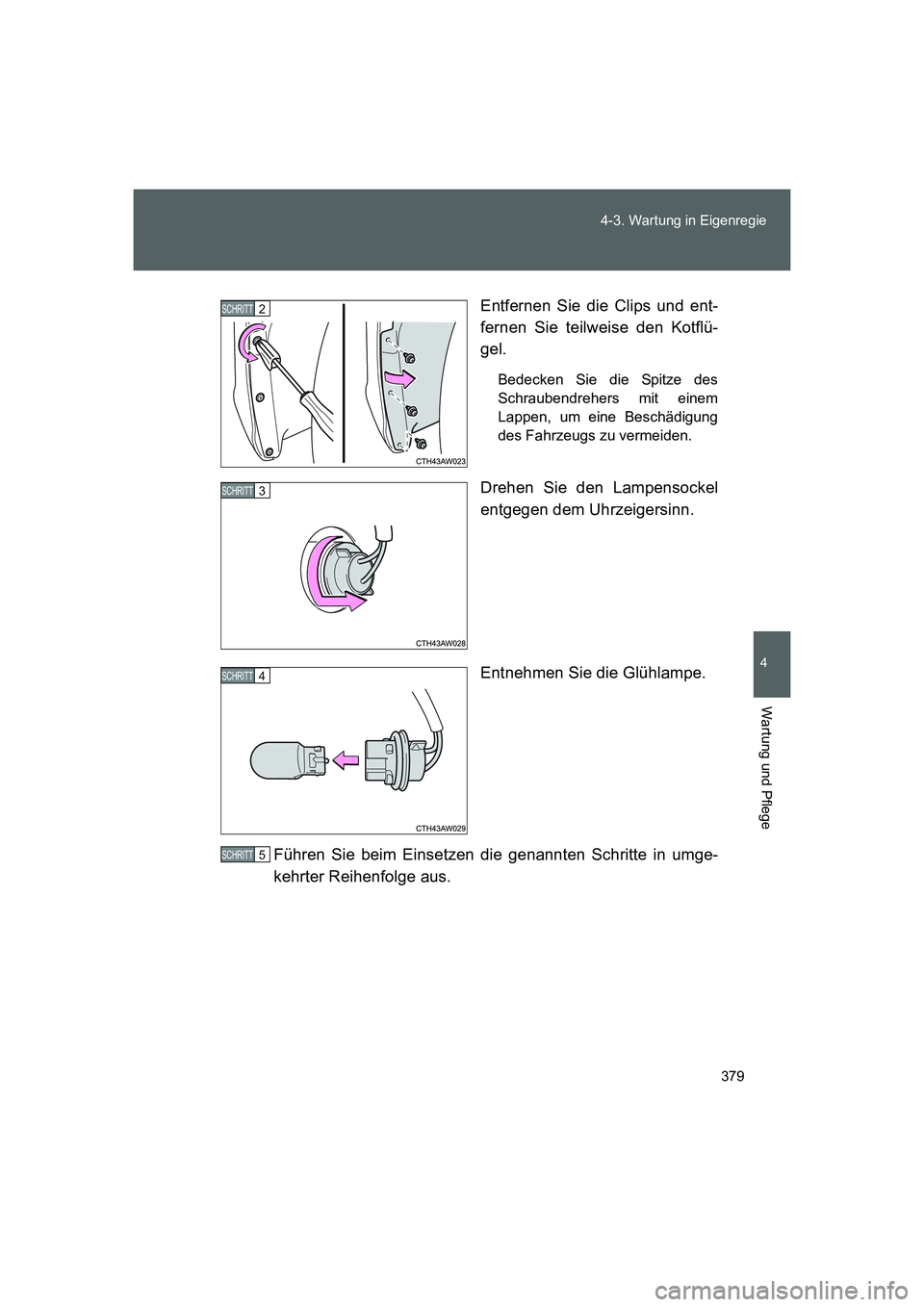

379 4-3. Wartung in Eigenregie
4
Wartung und Pflege
FT86_EMEntfernen Sie die Clips und ent-
fernen Sie teilweise den Kotflü-
gel.
Bedecken Sie die Spitze des
Schraubendrehers mit einem
Lappen, um eine Beschädigung
des Fahrzeugs zu vermeiden.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einsetzen die genannten Schritte in umge-
kehrter Reihenfolge aus.
2 SCHRITT
3 SCHRITT
4 SCHRITT
5 SCHRITT
86_OM_EM_OM18061M.book 379 ページ ２０１５年４月３日　金曜日　午後１時５１分

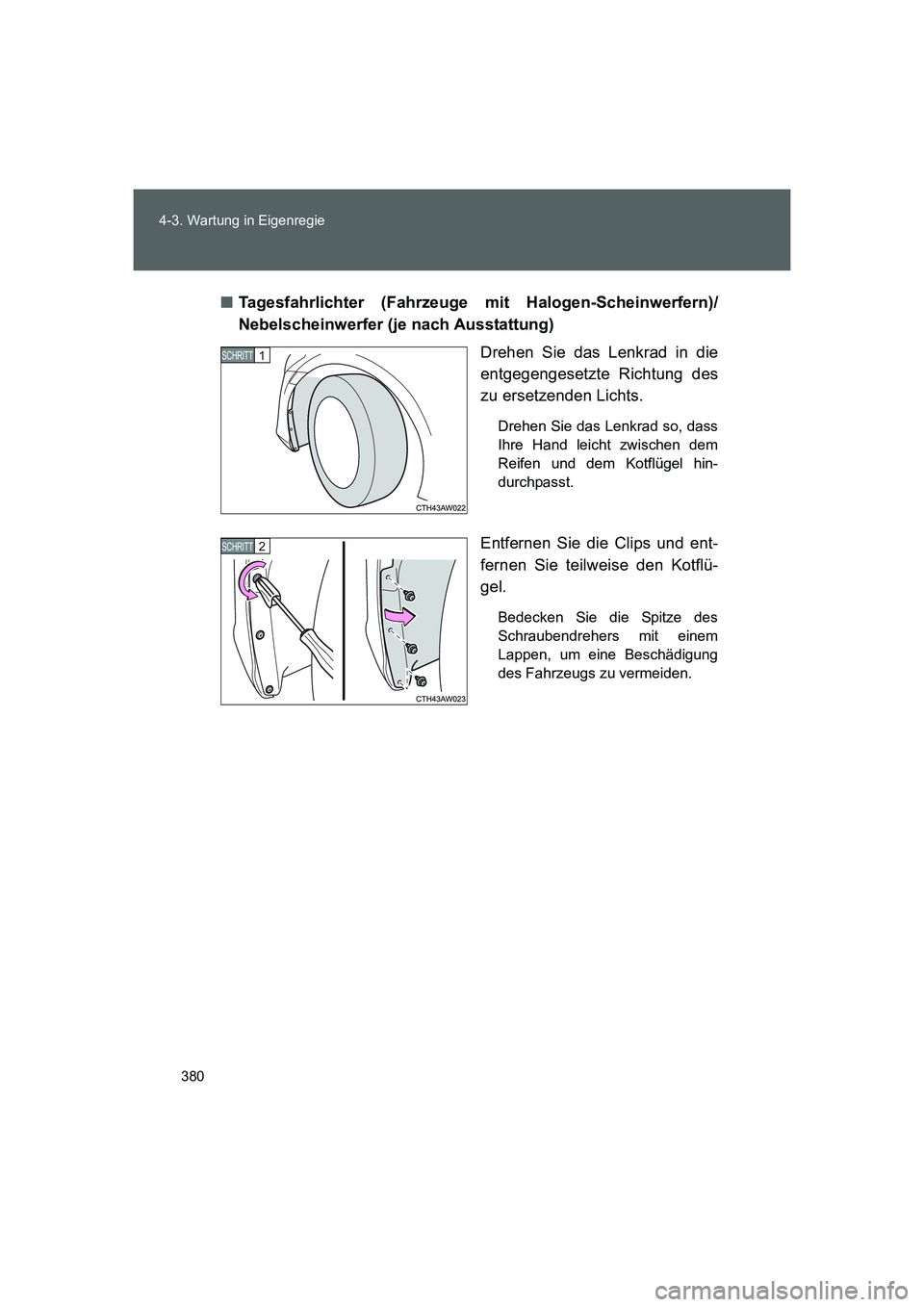

380 4-3. Wartung in Eigenregie
FT86_EM■Tagesfahrlichter (Fahrzeuge mit Halogen-Scheinwerfern)/
Nebelscheinwerfer (je nach Ausstattung)
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung des
zu ersetzenden Lichts.
Drehen Sie das Lenkrad so, dass
Ihre Hand leicht zwischen dem
Reifen und dem Kotflügel hin-
durchpasst.
Entfernen Sie die Clips und ent-
fernen Sie teilweise den Kotflü-
gel.
Bedecken Sie die Spitze des
Schraubendrehers mit einem
Lappen, um eine Beschädigung
des Fahrzeugs zu vermeiden.
1 SCHRITT
2 SCHRITT
86_OM_EM_OM18061M.book 380 ページ ２０１５年４月３日　金曜日　午後１時５１分

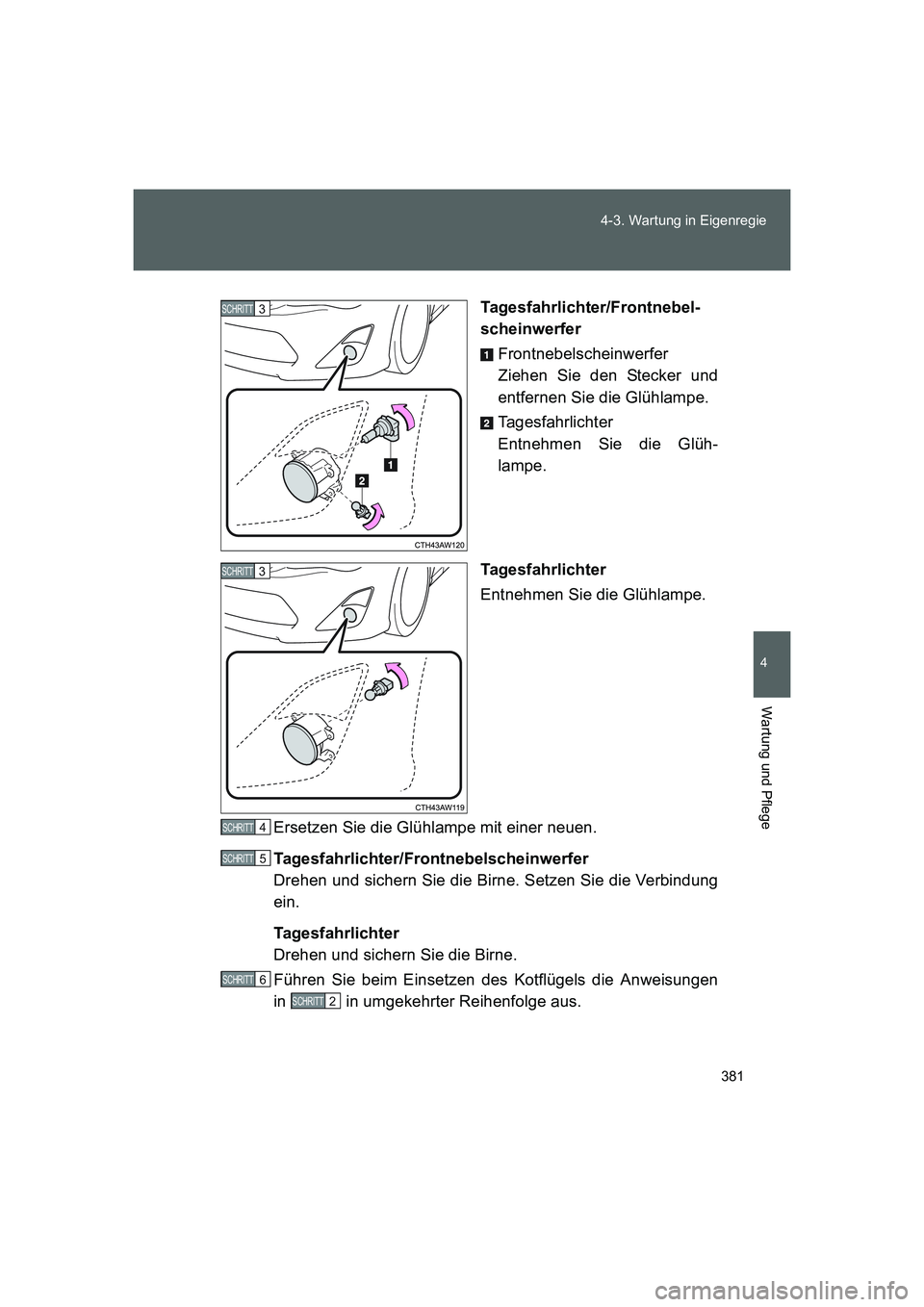

381 4-3. Wartung in Eigenregie
4
Wartung und Pflege
FT86_EMTagesfahrlichter/Frontnebel-
scheinwerfer
Frontnebelscheinwerfer
Ziehen Sie den Stecker und
entfernen Sie die Glühlampe.
Tagesfahrlichter
Entnehmen Sie die Glüh-
lampe.
Tagesfahrlichter
Entnehmen Sie die Glühlampe.
Ersetzen Sie die Glühlampe mit einer neuen.
Tagesfahrlichter/Frontnebelscheinwerfer
Drehen und sichern Sie die Birne. Setzen Sie die Verbindung
ein.
Tagesfahrlichter
Drehen und sichern Sie die Birne.
Führen Sie beim Einsetzen des Kotflügels die Anweisungen
in in umgekehrter Reihenfolge aus.
3 SCHRITT
3 SCHRITT
5 SCHRITT 4 SCHRITT
5 SCHRITT 5 SCHRITT
5 SCHRITT 6 SCHRITT
5 SCHRITT 2 SCHRITT
86_OM_EM_OM18061M.book 381 ページ ２０１５年４月３日　金曜日　午後１時５１分

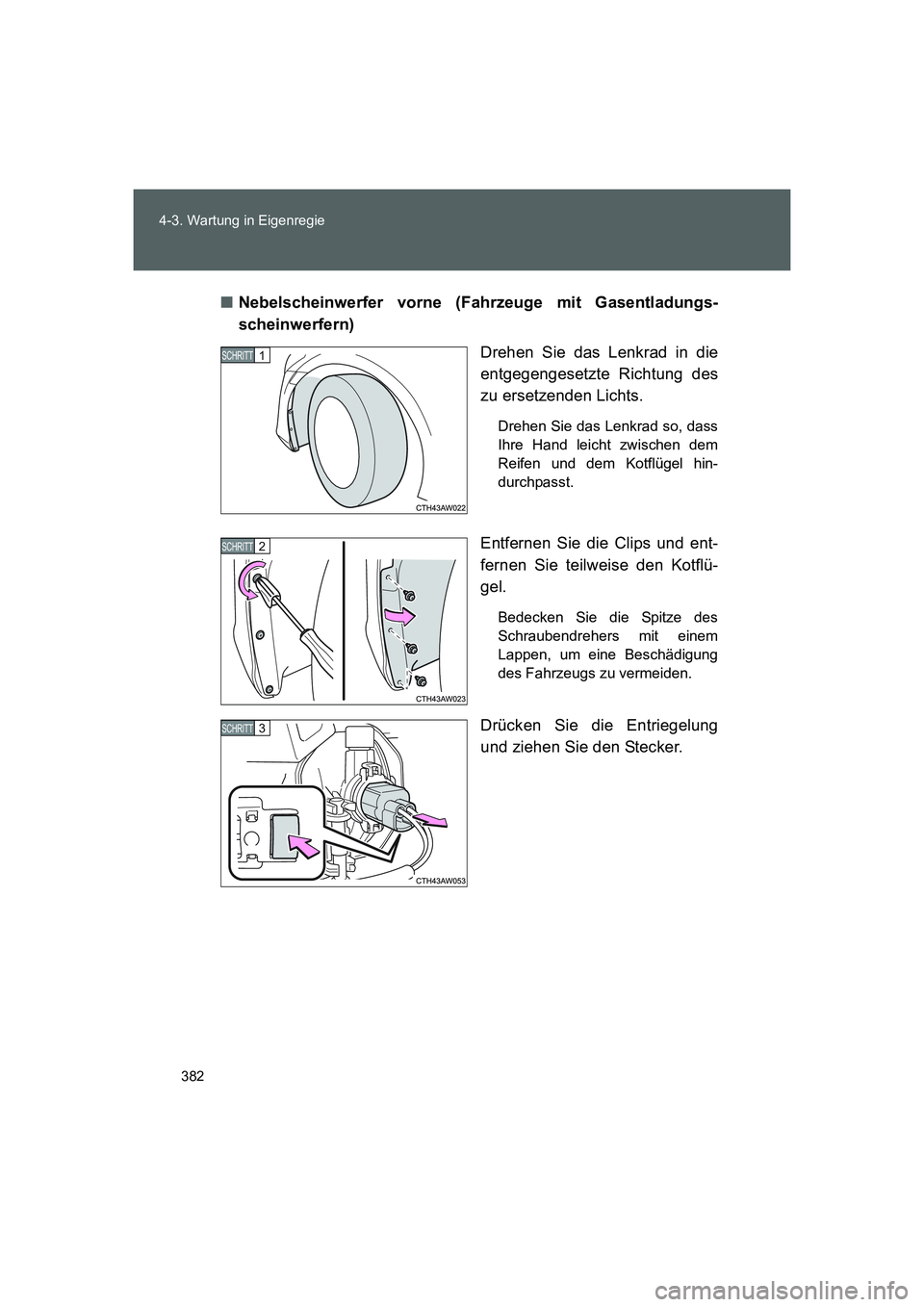

382 4-3. Wartung in Eigenregie
FT86_EM■Nebelscheinwerfer vorne (Fahrzeuge mit Gasentladungs-
scheinwerfern)
Drehen Sie das Lenkrad in die
entgegengesetzte Richtung des
zu ersetzenden Lichts.
Drehen Sie das Lenkrad so, dass
Ihre Hand leicht zwischen dem
Reifen und dem Kotflügel hin-
durchpasst.
Entfernen Sie die Clips und ent-
fernen Sie teilweise den Kotflü-
gel.
Bedecken Sie die Spitze des
Schraubendrehers mit einem
Lappen, um eine Beschädigung
des Fahrzeugs zu vermeiden.
Drücken Sie die Entriegelung
und ziehen Sie den Stecker.
1 SCHRITT
2 SCHRITT
3 SCHRITT
86_OM_EM_OM18061M.book 382 ページ ２０１５年４月３日　金曜日　午後１時５１分

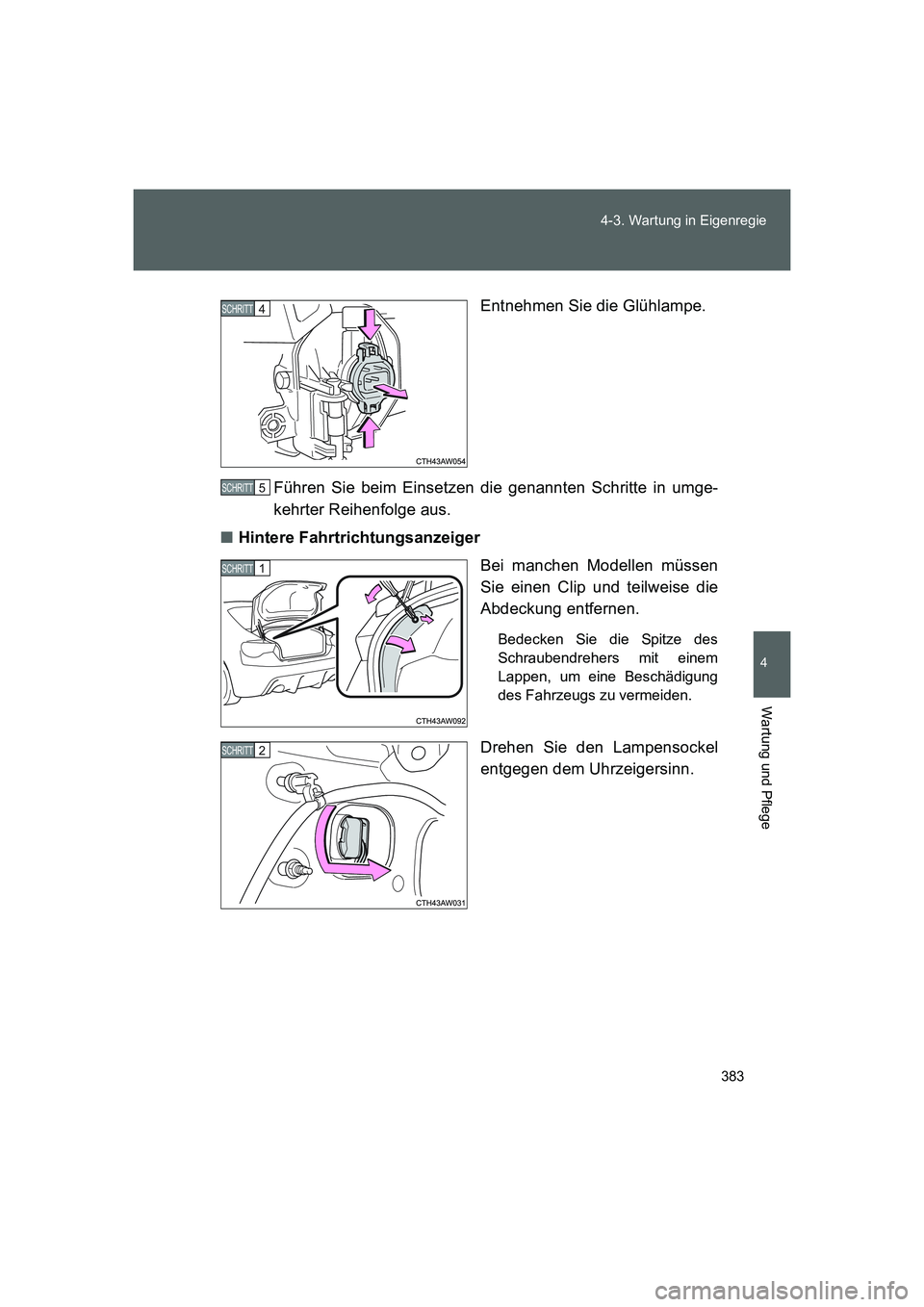

383 4-3. Wartung in Eigenregie
4
Wartung und Pflege
FT86_EMEntnehmen Sie die Glühlampe.
Führen Sie beim Einsetzen die genannten Schritte in umge-
kehrter Reihenfolge aus.
■Hintere Fahrtrichtungsanzeiger
Bei manchen Modellen müssen
Sie einen Clip und teilweise die
Abdeckung entfernen.
Bedecken Sie die Spitze des
Schraubendrehers mit einem
Lappen, um eine Beschädigung
des Fahrzeugs zu vermeiden.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
4 SCHRITT
5 SCHRITT
1 SCHRITT
2 SCHRITT
86_OM_EM_OM18061M.book 383 ページ ２０１５年４月３日　金曜日　午後１時５１分

384 4-3. Wartung in Eigenregie
FT86_EMEntnehmen Sie die Glühlampe.
Führen Sie beim Einsetzen die genannten Schritte in umge-
kehrter Reihenfolge aus.
■Rückfahrscheinwerfer
Entfernen Sie die Clips.
Die Spitze des Schraubendrehers
mit einem Lappen bedecken, um
eine Beschädigung des Fahr-
zeugs zu vermeiden.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
3 SCHRITT
4 SCHRITT
1 SCHRITT
2 SCHRITT
