Die Premiumausführung des TPMS
umfasst die folgenden Bauteile:
Empfänger
Vier TPMS-Sensoren
Verschiedene Meldungen des Rei-fendrucküberwachungssystems,
die im Infodisplay (EVIC) einge-
blendet werden, sowie grafische
Reifendruckanzeigen
Reifendruck-Warnleuchte
TPMS-Reifendruckwarnungen
Ist der Druck in mindestens einem Rei-
fen zu gering, leuchtet die
„Reifendruck-Warnleuchte“ im Kom-
biinstrument auf und es ertönt ein
akustisches Warnsignal. Zusätzlich
werden auf dem Grafikdisplay des
EVIC die Meldungen „Inflate Tire to
XX“ (Reifen auf XX füllen) und „LOW
TIRE“ (Reifendruck niedrig) ange-
zeigt, wobei die Druckwerte der Reifen
mit zu niedrigem Reifendruck blinken.
Der in der Meldung „Inflate Tire to
XX“ (Auf XX aufpumpen) auf dem
EVIC angezeigte Druckwert entspricht
dem laut Sicherheitsplakette vorge-
schriebenen Wert bei kalten Reifen.
Ist der Druck in einem der vier Fahr-
zeugreifen zu niedrig, halten Sie das
Fahrzeug möglichst bald an und kor-
rigieren Sie den Druckwert in dem auf
dem Display angezeigten Reifen auf
den laut Sicherheitsplakette vorge-
schriebenen Wert bei kaltem Reifen.
Sobald das System die aktualisierten
Reifendrucksignale empfängt, wird es
automatisch aktualisiert, die Meldung
„Inflate Tire to XX“ (Auf XX auf-
pumpen) wird nicht mehr angezeigt,
die Infodisplay-Grafik blinkt nicht
mehr, und die Reifendruck-
Warnleuchte erlischt. Unter Umstän-
den kann das System diese Daten erst
nach einer 20-minütigen Fahrt bei ei-
ner Geschwindigkeit von über
24 km/h empfangen. Meldung SERVICE TPM SYSTEM
(TPM-System warten lassen)
Die „Reifendruck-Warnleuchte“
blinkt ca. 75 Sekunden lang und
leuchtet dauerhaft, wenn eine Sys-
temstörung festgestellt wird. In die-
sem Fall ertönt auch ein akustisches
Warnsignal. Im EVIC wird für min-
destens fünf Sekunden die Textmel-
dung „SERVICE TPM SYSTEM“
(TPM-System warten lassen) ange-
zeigt. Nach dieser Meldung erscheint
eine grafische Darstellung mit zwei
Strichen
(- -)anstelle der Druck-
werte, die anzeigen, von welchem
oder welchen TPMS-Sensor(en) keine
Daten vorliegen.
Anzeige für zu niedrigen Reifendruck
Anzeige SERVICE TPM SYSTEM
(TPM-System warten lassen)
323

Nach dem Aus- und Wiedereinschalten
der Zündung wiederholt sich dieser
Vorgang, falls die Systemstörung wei-
terhin vorliegt. Liegt die Systemstörung
nicht mehr vor, blinkt die
„Reifendruck-Warnleuchte“ nicht
mehr, die Meldung „SERVICE TPM
SYSTEM“ (TPM-System warten las-
sen) wird nicht mehr angezeigt und an-
stelle der Striche werden Druckwerte
angezeigt. Eine Systemstörung kann
aus einem der folgenden Gründe verur-
sacht werden:
1. Störungen durch elektronische
Geräte oder Fahrten in der Nähe von
Anlagen, die Funkwellen mit dersel-
ben Frequenz wie die TPMS-Sensoren
ausstrahlen.
2. Einbau von getönten Scheiben
oder Folien aus dem Zubehörhandel,
die die Übertragung von Funkwellen
beeinträchtigen.
3. Übermäßige Schnee- und/oder
Eisablagerungen im Bereich der Rä-
der oder Radhäuser.
4. Verwendung von Schneeketten.
5. Montage von Rädern/Reifen ohne
TPMS-Sensoren.Auf dem Infodisplay EVIC wird auch
die Meldung „SERVICE TPM SYS-
TEM“ (TPM-System warten lassen)
mindestens fünf Sekunden lang ange-
zeigt, wenn eine Störung im System
vorhanden ist, die möglicherweise mit
einem Fehler infolge einer falschen
Sensorposition in Zusammenhang
steht. In diesem Fall folgt der Mel-
dung „SERVICE TPM SYSTEM“
(TPM-System warten lassen) eine An-
zeige, wobei die Druckwerte weiter
angezeigt werden. Dies zeigt an, dass
die Druckwerte noch von den TPM-
Sensoren empfangen werden, aber
nicht an der richtigen Fahrzeugposi-
tion lokalisiert werden können. So-
lange die Meldung „SERVICE TPM
SYSTEM“ (TPM-System warten las-
sen) weiter angezeigt wird, muss das
System überprüft und ggf. instand ge-
setzt werden.
Fahrzeuge mit Notrad
1. Das Notrad (länder-/
modellabhängig) hat kein TPMS. Aus
diesem Grund kann der Reifendruck
im Notrad nicht überwacht werden.
2. Wenn Sie das Notrad anstelle eines
normalen Rads montieren, bei dessen
Reifen der Druck unter dem vorge-
schriebenen Mindestwert liegt, leuch-
tet beim nächsten Einschalten der
Zündung die „Reifendruck-
Warnleuchte“ weiterhin ständig, wer-
den die Meldungen „Inflate Tire to
XX“ (Reifen auf XX füllen) und
„LOW TIRE“ (Reifendruck zu nied-
rig) angezeigt, es ertönt ein akusti-
sches Warnsignal, und auf dem EVIC
wird weiterhin ein blinkender Druck-
wert angezeigt.
3. Nach einer 20-minütigen Fahrt
mit einer Geschwindigkeit von mehr
als 24 km/h blinkt die „Reifendruck-
Warnleuchte“ ca. 75 Sekunden lang
und leuchtet dann ständig. Zusätzlich
zeigt das EVIC mindestens fünf Se-
kunden lang die Meldung „SERVICE
TPM SYSTEM“ (TPM-System war-
ten lassen) und dann Striche (- -)
anstelle des Druckwertes an.
324

4. Nach jedem weiteren Aus- und
Wiedereinschalten der Zündung er-
tönt ein akustisches Signal, die
„Reifendruck-Warnleuchte“ blinkt
75 Sekunden lang und leuchtet dann
ständig, und im EVIC werden min-
destens fünf Sekunden lang die Mel-
dung „SERVICE TPM SYSTEM“
(TPM-System warten lassen) und
dann Striche (- -) anstelle des Druck-
wertes angezeigt.
5. Nachdem das normale Rad in-
stand gesetzt bzw. ausgetauscht und
wieder anstelle des Notrads montiert
ist, wird das TPMS automatisch aktu-
alisiert. Außerdem erlischt die
„Reifendruck-Warnleuchte“ und die
grafische Darstellung auf dem Info-
display EVIC zeigt einen neuen
Druckwert anstelle der Striche (- -)
an, solange der Luftdruck in keinem
der vier montierten Reifen unter dem
vorgeschriebenen Mindestwert liegt.HINWEIS: Unter Umständen
kann das TPM-System diese Daten
erst nach einer bis zu 20-
minütigen Fahrt mit einer Ge-
schwindigkeit über 24 km/h emp-
fangen.
TPMS-DEAKTIVIERUNG UND
-REAKTIVIERUNG
Das TPMS kann deaktiviert werden,
wenn alle vier bereiften Räder durch
bereifte Räder ohne TPMS-Sensoren
ersetzt werden, zum Beispiel beim
Aufziehen von Rädern mit Winterrei-
fen auf Ihrem Fahrzeug.
Um das TPMS zu deaktivieren, erset-
zen Sie alle vier bereiften Räder durch
bereifte Räder ohne TPM-Sensoren.
Fahren Sie dann das Fahrzeug min-
destens 20 Minuten mit einer Ge-
schwindigkeit über 24 km/h. Das
TPMS lässt ein Warnsignal ertönen,
und die TPM-Warnleuchte blinkt erst
75 Sekunden lang und leuchtet da-
nach ständig. Zusätzlich zeigt das
Info-Display (EVIC) die Meldung
„SERVICE TPM SYSTEM“ (Reifen-
druckkontrollsystem überprüfen)
und dann Striche (- -) anstelle desDruckwertes für die vier Reifen an.
Beim nächsten Einschalten der Zün-
dung ertönt kein TPMS-Warnsignal
mehr, die „Reifendruck-
Warnleuchte“ leuchtet nicht mehr,
und es wird keine Textnachricht mehr
im Info-Display angezeigt. Die Grafik
„- -“ wird jedoch weiterhin angezeigt.
Um das TPMS wieder zu aktivieren,
ersetzen Sie alle vier bereiften Räder
durch bereifte Räder mit TPM-
Sensoren. Fahren Sie dann das Fahr-
zeug bis zu 20 Minuten mit einer Ge-
schwindigkeit über 24 km/h. Das
TPMS lässt ein Warnsignal ertönen,
und die TPM-Warnleuchte blinkt
75 Sekunden lang. Das Infodisplay
(EVIC) zeigt die Meldung „SERVICE
TPM SYSTEM“ (Reifendruckkon-
trollsystem überprüfen) an. Die Gra-
fik zeigt durch Reifendruckwerte an,
dass das TPMS Sensordaten emp-
fängt.
325

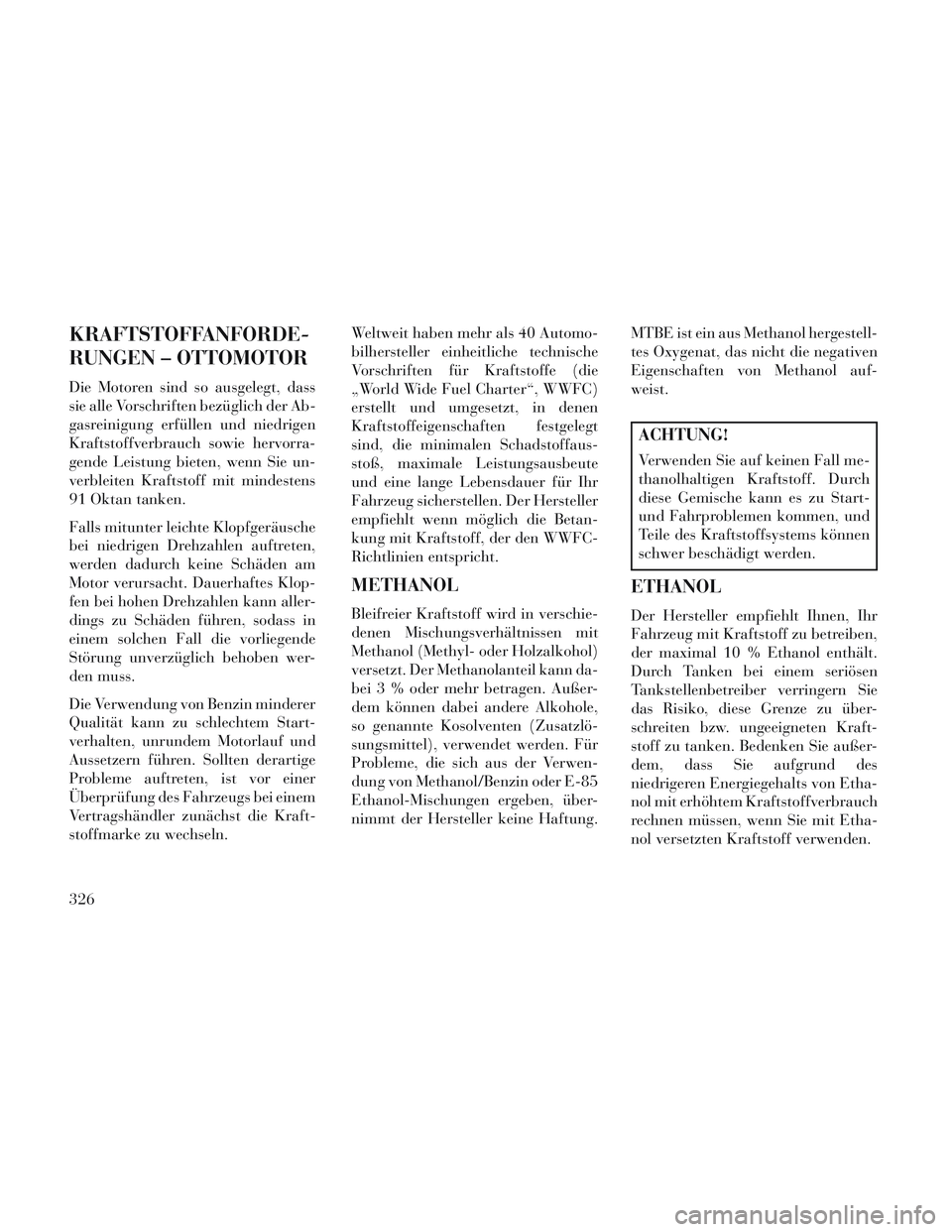

KRAFTSTOFFANFORDE-
RUNGEN – OTTOMOTOR
Die Motoren sind so ausgelegt, dass
sie alle Vorschriften bezüglich der Ab-
gasreinigung erfüllen und niedrigen
Kraftstoffverbrauch sowie hervorra-
gende Leistung bieten, wenn Sie un-
verbleiten Kraftstoff mit mindestens
91 Oktan tanken.
Falls mitunter leichte Klopfgeräusche
bei niedrigen Drehzahlen auftreten,
werden dadurch keine Schäden am
Motor verursacht. Dauerhaftes Klop-
fen bei hohen Drehzahlen kann aller-
dings zu Schäden führen, sodass in
einem solchen Fall die vorliegende
Störung unverzüglich behoben wer-
den muss.
Die Verwendung von Benzin minderer
Qualität kann zu schlechtem Start-
verhalten, unrundem Motorlauf und
Aussetzern führen. Sollten derartige
Probleme auftreten, ist vor einer
Überprüfung des Fahrzeugs bei einem
Vertragshändler zunächst die Kraft-
stoffmarke zu wechseln.Weltweit haben mehr als 40 Automo-
bilhersteller einheitliche technische
Vorschriften für Kraftstoffe (die
„World Wide Fuel Charter“, WWFC)
erstellt und umgesetzt, in denen
Kraftstoffeigenschaften festgelegt
sind, die minimalen Schadstoffaus-
stoß, maximale Leistungsausbeute
und eine lange Lebensdauer für Ihr
Fahrzeug sicherstellen. Der Hersteller
empfiehlt wenn möglich die Betan-
kung mit Kraftstoff, der den WWFC-
Richtlinien entspricht.
METHANOL
Bleifreier Kraftstoff wird in verschie-
denen Mischungsverhältnissen mit
Methanol (Methyl- oder Holzalkohol)
versetzt. Der Methanolanteil kann da-
bei 3 % oder mehr betragen. Außer-
dem können dabei andere Alkohole,
so genannte Kosolventen (Zusatzlö-
sungsmittel), verwendet werden. Für
Probleme, die sich aus der Verwen-
dung von Methanol/Benzin oder E-85
Ethanol-Mischungen ergeben, über-
nimmt der Hersteller keine Haftung.
MTBE ist ein aus Methanol hergestell-
tes Oxygenat, das nicht die negativen
Eigenschaften von Methanol auf-
weist.
ACHTUNG!
Verwenden Sie auf keinen Fall me-
thanolhaltigen Kraftstoff. Durch
diese Gemische kann es zu Start-
und Fahrproblemen kommen, und
Teile des Kraftstoffsystems können
schwer beschädigt werden.
ETHANOL
Der Hersteller empfiehlt Ihnen, Ihr
Fahrzeug mit Kraftstoff zu betreiben,
der maximal 10 % Ethanol enthält.
Durch Tanken bei einem seriösen
Tankstellenbetreiber verringern Sie
das Risiko, diese Grenze zu über-
schreiten bzw. ungeeigneten Kraft-
stoff zu tanken. Bedenken Sie außer-
dem, dass Sie aufgrund des
niedrigeren Energiegehalts von Etha-
nol mit erhöhtem Kraftstoffverbrauch
rechnen müssen, wenn Sie mit Etha-
nol versetzten Kraftstoff verwenden.
326

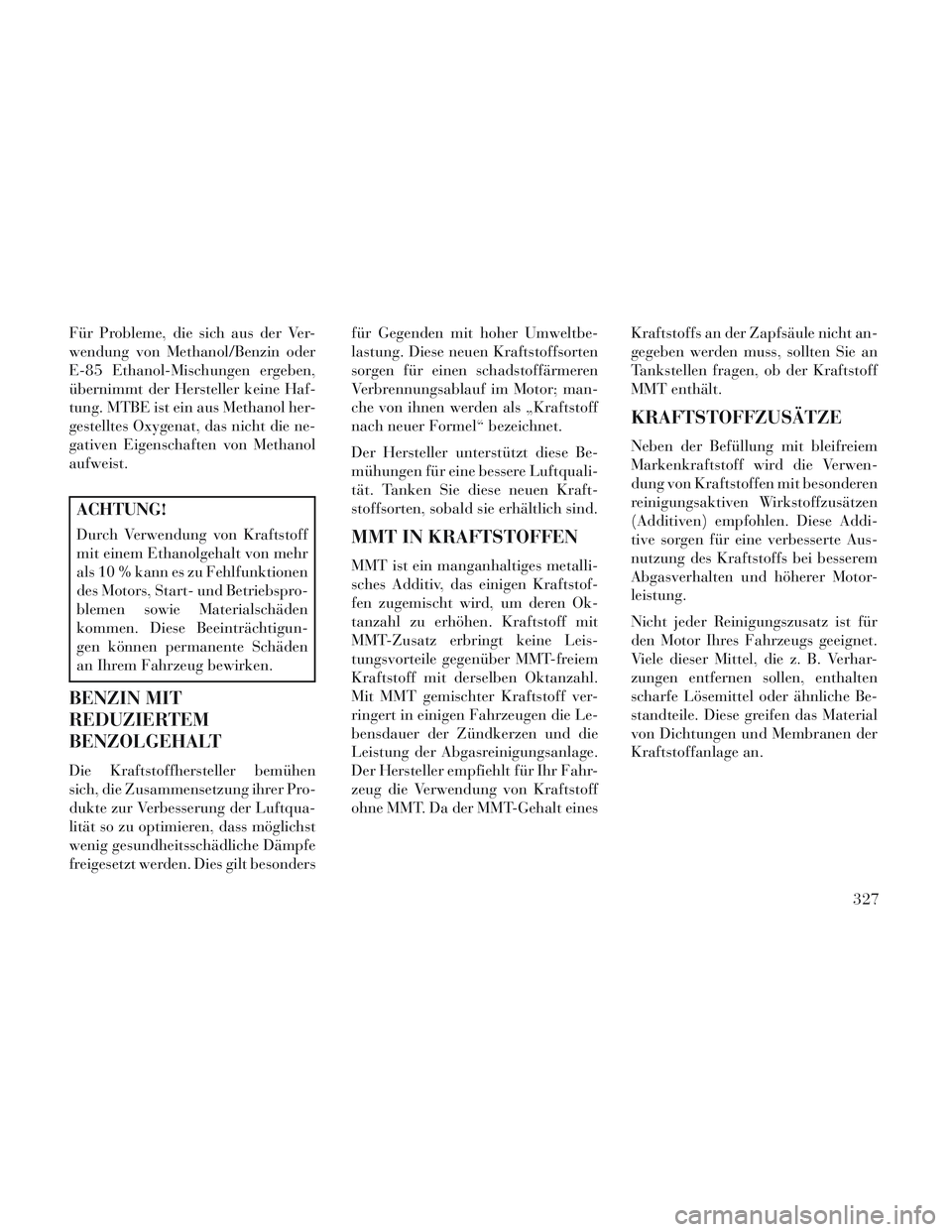

Für Probleme, die sich aus der Ver-
wendung von Methanol/Benzin oder
E-85 Ethanol-Mischungen ergeben,
übernimmt der Hersteller keine Haf-
tung. MTBE ist ein aus Methanol her-
gestelltes Oxygenat, das nicht die ne-
gativen Eigenschaften von Methanol
aufweist.
ACHTUNG!
Durch Verwendung von Kraftstoff
mit einem Ethanolgehalt von mehr
als 10 % kann es zu Fehlfunktionen
des Motors, Start- und Betriebspro-
blemen sowie Materialschäden
kommen. Diese Beeinträchtigun-
gen können permanente Schäden
an Ihrem Fahrzeug bewirken.
BENZIN MIT
REDUZIERTEM
BENZOLGEHALT
Die Kraftstoffhersteller bemühen
sich, die Zusammensetzung ihrer Pro-
dukte zur Verbesserung der Luftqua-
lität so zu optimieren, dass möglichst
wenig gesundheitsschädliche Dämpfe
freigesetzt werden. Dies gilt besondersfür Gegenden mit hoher Umweltbe-
lastung. Diese neuen Kraftstoffsorten
sorgen für einen schadstoffärmeren
Verbrennungsablauf im Motor; man-
che von ihnen werden als „Kraftstoff
nach neuer Formel“ bezeichnet.
Der Hersteller unterstützt diese Be-
mühungen für eine bessere Luftquali-
tät. Tanken Sie diese neuen Kraft-
stoffsorten, sobald sie erhältlich sind.
MMT IN KRAFTSTOFFEN
MMT ist ein manganhaltiges metalli-
sches Additiv, das einigen Kraftstof-
fen zugemischt wird, um deren Ok-
tanzahl zu erhöhen. Kraftstoff mit
MMT-Zusatz erbringt keine Leis-
tungsvorteile gegenüber MMT-freiem
Kraftstoff mit derselben Oktanzahl.
Mit MMT gemischter Kraftstoff ver-
ringert in einigen Fahrzeugen die Le-
bensdauer der Zündkerzen und die
Leistung der Abgasreinigungsanlage.
Der Hersteller empfiehlt für Ihr Fahr-
zeug die Verwendung von Kraftstoff
ohne MMT. Da der MMT-Gehalt eines
Kraftstoffs an der Zapfsäule nicht an-
gegeben werden muss, sollten Sie an
Tankstellen fragen, ob der Kraftstoff
MMT enthält.
KRAFTSTOFFZUSÄTZE
Neben der Befüllung mit bleifreiem
Markenkraftstoff wird die Verwen-
dung von Kraftstoffen mit besonderen
reinigungsaktiven Wirkstoffzusätzen
(Additiven) empfohlen. Diese Addi-
tive sorgen für eine verbesserte Aus-
nutzung des Kraftstoffs bei besserem
Abgasverhalten und höherer Motor-
leistung.
Nicht jeder Reinigungszusatz ist für
den Motor Ihres Fahrzeugs geeignet.
Viele dieser Mittel, die z. B. Verhar-
zungen entfernen sollen, enthalten
scharfe Lösemittel oder ähnliche Be-
standteile. Diese greifen das Material
von Dichtungen und Membranen der
Kraftstoffanlage an.
327

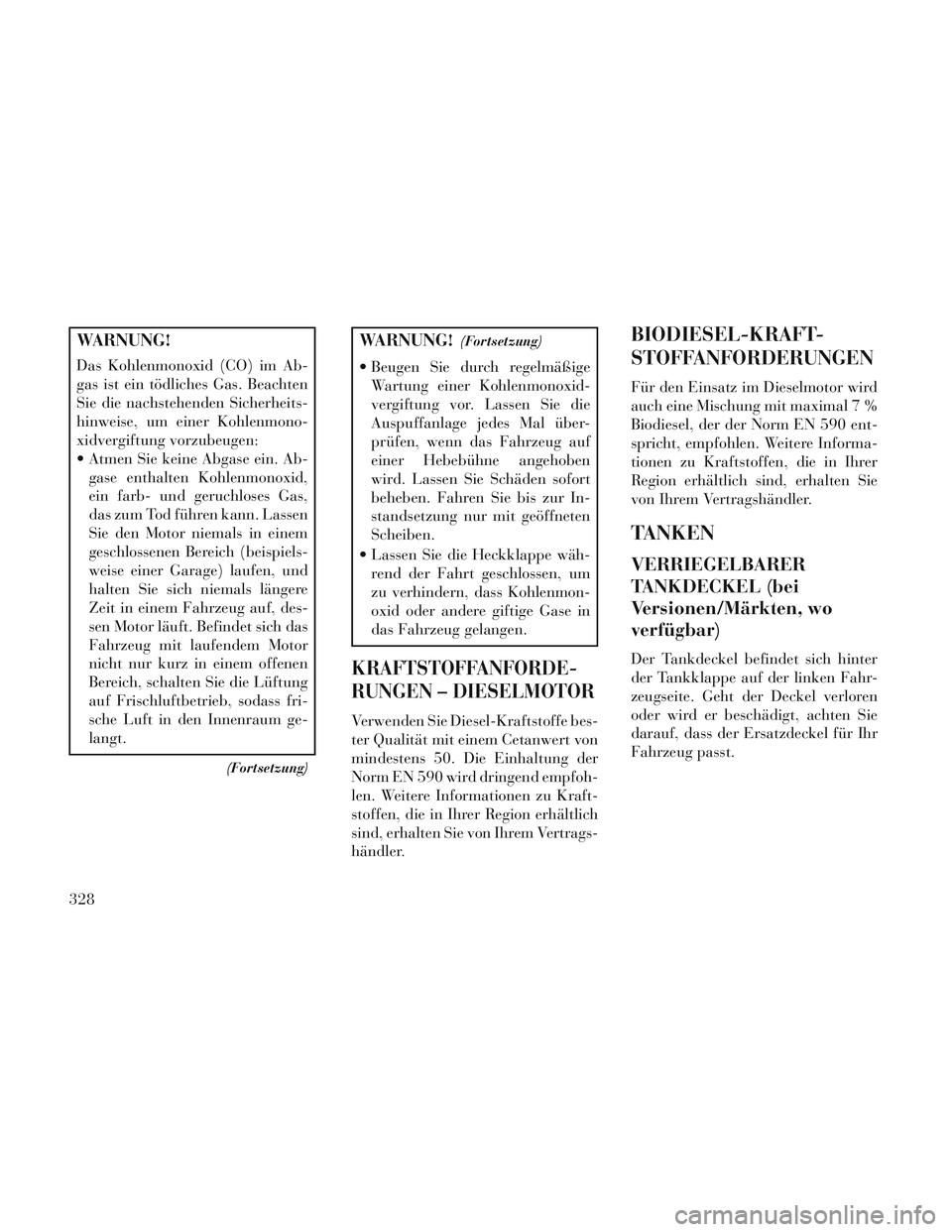

WARNUNG!
Das Kohlenmonoxid (CO) im Ab-
gas ist ein tödliches Gas. Beachten
Sie die nachstehenden Sicherheits-
hinweise, um einer Kohlenmono-
xidvergiftung vorzubeugen:
Atmen Sie keine Abgase ein. Ab-gase enthalten Kohlenmonoxid,
ein farb- und geruchloses Gas,
das zum Tod führen kann. Lassen
Sie den Motor niemals in einem
geschlossenen Bereich (beispiels-
weise einer Garage) laufen, und
halten Sie sich niemals längere
Zeit in einem Fahrzeug auf, des-
sen Motor läuft. Befindet sich das
Fahrzeug mit laufendem Motor
nicht nur kurz in einem offenen
Bereich, schalten Sie die Lüftung
auf Frischluftbetrieb, sodass fri-
sche Luft in den Innenraum ge-
langt.
(Fortsetzung)
WARNUNG!(Fortsetzung)
Beugen Sie durch regelmäßigeWartung einer Kohlenmonoxid-
vergiftung vor. Lassen Sie die
Auspuffanlage jedes Mal über-
prüfen, wenn das Fahrzeug auf
einer Hebebühne angehoben
wird. Lassen Sie Schäden sofort
beheben. Fahren Sie bis zur In-
standsetzung nur mit geöffneten
Scheiben.
Lassen Sie die Heckklappe wäh- rend der Fahrt geschlossen, um
zu verhindern, dass Kohlenmon-
oxid oder andere giftige Gase in
das Fahrzeug gelangen.
KRAFTSTOFFANFORDE-
RUNGEN – DIESELMOTOR
Verwenden Sie Diesel-Kraftstoffe bes-
ter Qualität mit einem Cetanwert von
mindestens 50. Die Einhaltung der
Norm EN 590 wird dringend empfoh-
len. Weitere Informationen zu Kraft-
stoffen, die in Ihrer Region erhältlich
sind, erhalten Sie von Ihrem Vertrags-
händler.
BIODIESEL-KRAFT-
STOFFANFORDERUNGEN
Für den Einsatz im Dieselmotor wird
auch eine Mischung mit maximal 7 %
Biodiesel, der der Norm EN 590 ent-
spricht, empfohlen. Weitere Informa-
tionen zu Kraftstoffen, die in Ihrer
Region erhältlich sind, erhalten Sie
von Ihrem Vertragshändler.
TANKEN
VERRIEGELBARER
TANKDECKEL (bei
Versionen/Märkten, wo
verfügbar)
Der Tankdeckel befindet sich hinter
der Tankklappe auf der linken Fahr-
zeugseite. Geht der Deckel verloren
oder wird er beschädigt, achten Sie
darauf, dass der Ersatzdeckel für Ihr
Fahrzeug passt.
328

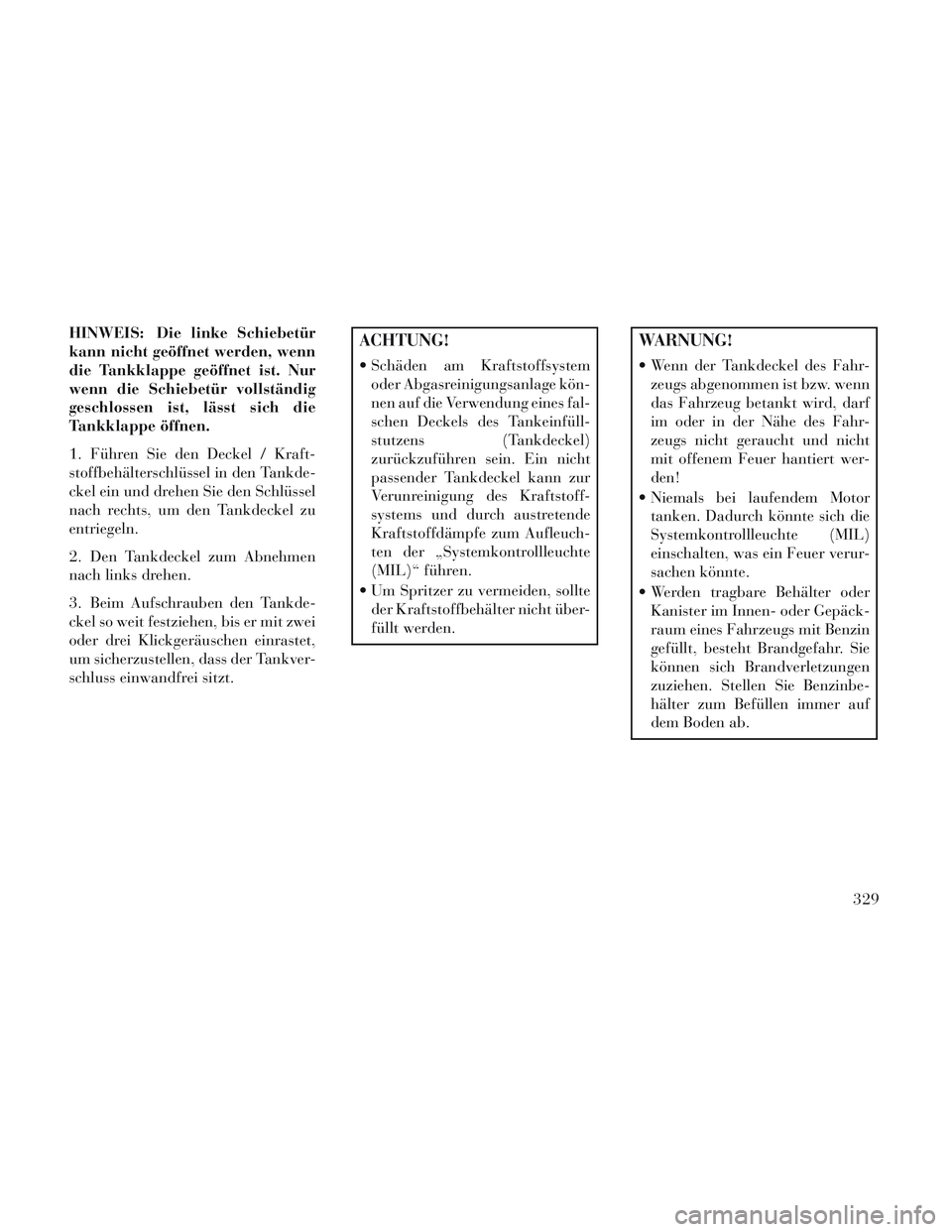

HINWEIS: Die linke Schiebetür
kann nicht geöffnet werden, wenn
die Tankklappe geöffnet ist. Nur
wenn die Schiebetür vollständig
geschlossen ist, lässt sich die
Tankklappe öffnen.
1. Führen Sie den Deckel / Kraft-
stoffbehälterschlüssel in den Tankde-
ckel ein und drehen Sie den Schlüssel
nach rechts, um den Tankdeckel zu
entriegeln.
2. Den Tankdeckel zum Abnehmen
nach links drehen.
3. Beim Aufschrauben den Tankde-
ckel so weit festziehen, bis er mit zwei
oder drei Klickgeräuschen einrastet,
um sicherzustellen, dass der Tankver-
schluss einwandfrei sitzt.ACHTUNG!
Schäden am Kraftstoffsystemoder Abgasreinigungsanlage kön-
nen auf die Verwendung eines fal-
schen Deckels des Tankeinfüll-
stutzens (Tankdeckel)
zurückzuführen sein. Ein nicht
passender Tankdeckel kann zur
Verunreinigung des Kraftstoff-
systems und durch austretende
Kraftstoffdämpfe zum Aufleuch-
ten der „Systemkontrollleuchte
(MIL)“ führen.
Um Spritzer zu vermeiden, sollte der Kraftstoffbehälter nicht über-
füllt werden.
WARNUNG!
Wenn der Tankdeckel des Fahr-zeugs abgenommen ist bzw. wenn
das Fahrzeug betankt wird, darf
im oder in der Nähe des Fahr-
zeugs nicht geraucht und nicht
mit offenem Feuer hantiert wer-
den!
Niemals bei laufendem Motor tanken. Dadurch könnte sich die
Systemkontrollleuchte (MIL)
einschalten, was ein Feuer verur-
sachen könnte.
Werden tragbare Behälter oder Kanister im Innen- oder Gepäck-
raum eines Fahrzeugs mit Benzin
gefüllt, besteht Brandgefahr. Sie
können sich Brandverletzungen
zuziehen. Stellen Sie Benzinbe-
hälter zum Befüllen immer auf
dem Boden ab.
329

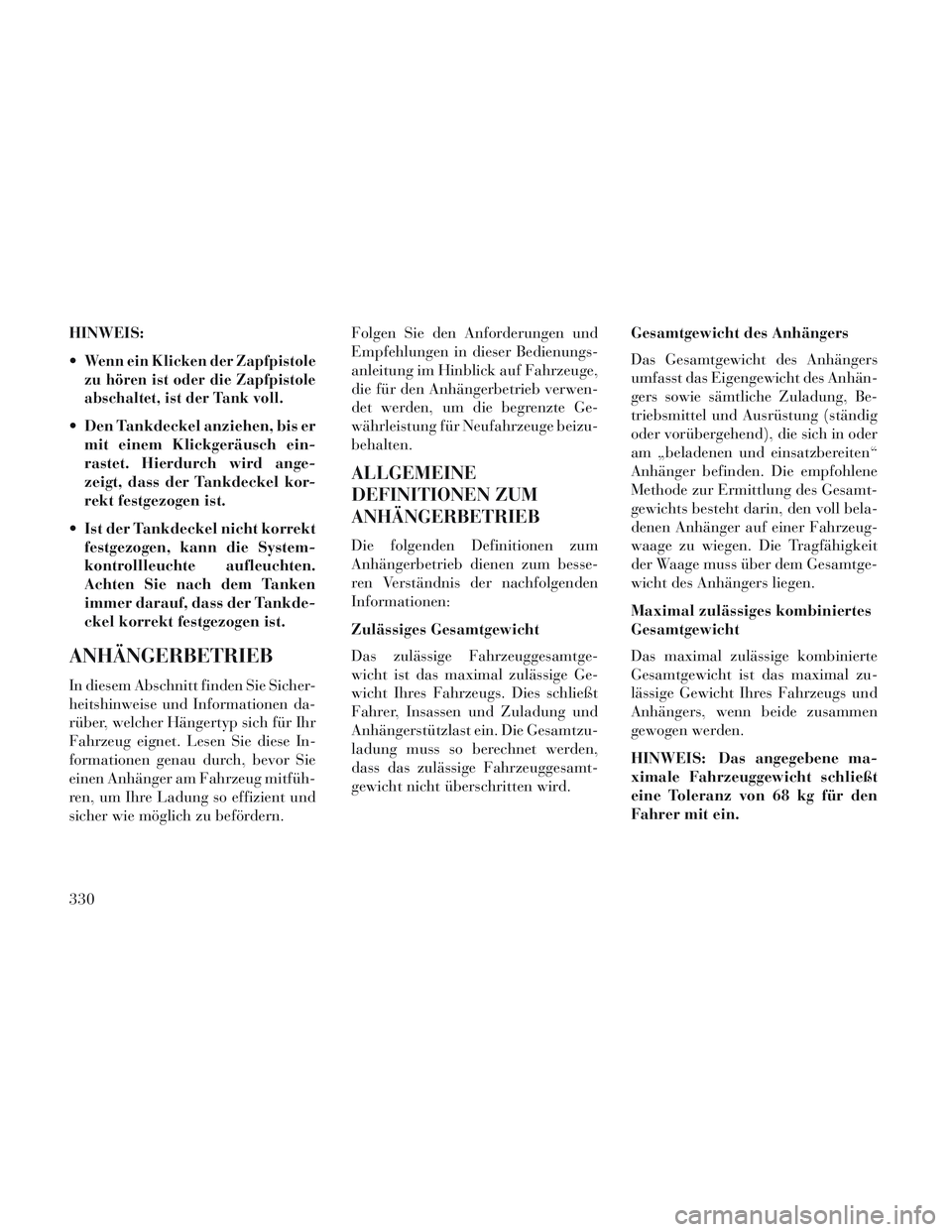

HINWEIS:

Wenn ein Klicken der Zapfpistole
zu hören ist oder die Zapfpistole
abschaltet, ist der Tank voll.
Den Tankdeckel anziehen, bis ermit einem Klickgeräusch ein-
rastet. Hierdurch wird ange-
zeigt, dass der Tankdeckel kor-
rekt festgezogen ist.
Ist der Tankdeckel nicht korrekt festgezogen, kann die System-
kontrollleuchte aufleuchten.
Achten Sie nach dem Tanken
immer darauf, dass der Tankde-
ckel korrekt festgezogen ist.
ANHÄNGERBETRIEB
In diesem Abschnitt finden Sie Sicher-
heitshinweise und Informationen da-
rüber, welcher Hängertyp sich für Ihr
Fahrzeug eignet. Lesen Sie diese In-
formationen genau durch, bevor Sie
einen Anhänger am Fahrzeug mitfüh-
ren, um Ihre Ladung so effizient und
sicher wie möglich zu befördern. Folgen Sie den Anforderungen und
Empfehlungen in dieser Bedienungs-
anleitung im Hinblick auf Fahrzeuge,
die für den Anhängerbetrieb verwen-
det werden, um die begrenzte Ge-
währleistung für Neufahrzeuge beizu-
behalten.
ALLGEMEINE
DEFINITIONEN ZUM
ANHÄNGERBETRIEB
Die folgenden Definitionen zum
Anhängerbetrieb dienen zum besse-
ren Verständnis der nachfolgenden
Informationen:
Zulässiges Gesamtgewicht
Das zulässige Fahrzeuggesamtge-
wicht ist das maximal zulässige Ge-
wicht Ihres Fahrzeugs. Dies schließt
Fahrer, Insassen und Zuladung und
Anhängerstützlast ein. Die Gesamtzu-
ladung muss so berechnet werden,
dass das zulässige Fahrzeuggesamt-
gewicht nicht überschritten wird.
Gesamtgewicht des Anhängers
Das Gesamtgewicht des Anhängers
umfasst das Eigengewicht des Anhän-
gers sowie sämtliche Zuladung, Be-
triebsmittel und Ausrüstung (ständig
oder vorübergehend), die sich in oder
am „beladenen und einsatzbereiten“
Anhänger befinden. Die empfohlene
Methode zur Ermittlung des Gesamt-
gewichts besteht darin, den voll bela-
denen Anhänger auf einer Fahrzeug-
waage zu wiegen. Die Tragfähigkeit
der Waage muss über dem Gesamtge-
wicht des Anhängers liegen.
Maximal zulässiges kombiniertes
Gesamtgewicht
Das maximal zulässige kombinierte
Gesamtgewicht ist das maximal zu-
lässige Gewicht Ihres Fahrzeugs und
Anhängers, wenn beide zusammen
gewogen werden.
HINWEIS: Das angegebene ma-
ximale Fahrzeuggewicht schließt
eine Toleranz von 68 kg für den
Fahrer mit ein.
330
