2014 Lancia Voyager Betriebsanleitung (in German)

BESCHREIBUNG DES
KOMBIINSTRUMENTS
1. Drehzahlmesser
Die roten Segmente zeigen die maxi-
mal zulässigen Drehzahlen (U/min x
1000) für jeden Gangbereich an. Vor
dem Erreichen des roten Bereichs soll-
ten Sie vom Gas gehen.
2. Nebelscheinwerferanzeige
(länder-/modellabhängig)Bei eingeschalteten Nebel-
scheinwerfern leuchtet
diese Leuchte auf.
3. Standleuchten-/Scheinwerfer-
Kontrollleuchte
Diese Kontrollleuchte leuch-
tet auf, wenn die Stand-
leuchten oder die Schein-
werfer eingeschaltet werden.
4. Blinkerkontrollleuchten
Der Pfeil blinkt mit den Au-
ßenblinkern, wenn der
Blinkerhebel benutzt wird.
Wenn das Fahrzeug 1,6 km mit einge-
schaltetem Blinker fährt, ertönt ein ständiges Warnsignal, um Sie darauf
aufmerksam zu machen, dass Sie den
Blinker ausschalten müssen. Blinkt
eine der Blinkerkontrollleuchten in
rascher Folge, prüfen Sie die
Glühlampe.
5. Fernlicht-Kontrollleuchte
Diese Anzeige zeigt an, dass
das Fernlicht eingeschaltet ist.
Den Kombischalterhebel nach vorn
drücken, um Fernlicht einzuschalten;
um wieder auf Abblendlicht (Normal-
stellung) umzustellen, den Kombi-
schalterhebel zurückziehen.
6. Kilometerzähleranzeige/
elektronisches Fahrzeuginforma-
tionssystem (Infodisplay EVIC)
Kilometerzähleranzeige/
Tageskilometerzähleranzeige
(länder-/modellabhängig): Die Ki-
lometerzähleranzeige gibt die Ge-
samtkilometherzahl an, die das Fahr-
zeug gefahren wurde. HINWEIS: Einige Warnungen
werden im elektronischen Fahr-
zeuginformationssystem (Infodis-
play EVIC) im Kombiinstrument
angezeigt. Weitere Informationen
hierzu finden Sie unter „Elektro-
nisches Fahrzeuginformationssys-
tem (Infodisplay EVIC)“ (länder-/
modellabhängig).
LoW tirE
Wenn die entsprechenden Bedingun-
gen vorliegen, wechselt die Kilometer-
zähleranzeige dreimal zwischen LoW
und tirE.
gASCAP
Wenn das Fahrzeugdiagnosesystem
feststellt, dass der Verschluss für den
Kraftstoff-Einfüllstutzen locker, nicht
korrekt montiert oder beschädigt ist,
leuchtet im Kilometerzähleranzeige-
bereich die Kontrollleuchte „gAS-
CAP“ auf. Ziehen Sie den Verschluss
für den Kraftstoff-Einfüllstutzen fest,
und drücken Sie die STEP-Taste
(Umschalttaste) auf dem Lenkrad,
um die Meldung auszuschalten. Ist die
Störung weiterhin vorhanden, wird
203

die Meldung beim nächsten Anlassen
des Motors erneut angezeigt.
noFUSE
Stellt das Fahrzeugdiagnosesystem
fest, dass die Sicherung der Funktion
„Stromverbrauch bei ausgeschalteter
Zündung (IOD)“ nicht korrekt einge-
baut oder beschädigt ist, wird die
Meldung „noFUSE“ im Kilometer-
zähleranzeigebereich angezeigt. Wei-
tere Informationen zu Sicherungen
und Sicherungspositionen finden Sie
unter „Sicherungen“ in „Wartung des
Fahrzeugs“.
CHAngE OIL (Ölwechsel fällig)
Ihr Fahrzeug ist mit einem
Motorölwechsel-Anzeigesystem aus-
gestattet. Nach dem Ertönen eines
einzelnen akustischen Warnsignals
wird die Meldung „CHAngE OIL“
(Ölwechsel fällig) im Kilometerzähler
im Kombiinstrument für ungefähr
12 Sekunden angezeigt, um auf das
nächste geplante Motorölwechselin-
tervall hinzuweisen. Das
Motorölwechsel-Anzeigesystem ba-
siert auf Motordaten; dies bedeutet, dass sich das Motorölwechselintervall
nach dem persönlichen Fahrstil rich-
tet.
Bis zum Zurücksetzen wird diese Mel-
dung weiterhin jedes Mal angezeigt,
wenn Sie den Zündschalter in die
Stellung RUN (Ein/Start) drehen. Um
die Nachricht vorübergehend auszu-
schalten, drücken Sie kurz die STEP-
Taste (Umschalttaste) auf dem Lenk-
rad. Zum Zurücksetzen des
Ölwechsel-Anzeigesystems (nach
Durchführung der planmäßig anfal-
lenden Wartungsarbeiten) gehen Sie
wie folgt vor:
1. Drehen Sie den Zündschalter in die
Stellung RUN (Ein/Start) (starten Sie
den Motor nicht).
2. Treten Sie das Gaspedal innerhalb
von 10 Sekunden langsam dreimal
ganz durch.
3. Schalten Sie die Zündung aus
(OFF/LOCK).
HINWEIS: Tritt die Meldung
beim Starten des Motors erneut
auf, wurde das Ölwechsel-
Anzeigesystem nicht zurückge-
setzt. Wiederholen Sie diese
Schritte gegebenenfalls.
Elektronisches Fahrzeuginforma-
tionssystem (Infodisplay EVIC)
(länder-/modellabhängig)
Das elektronische Fahrzeuginforma-
tionssystem (Infodisplay EVIC) ver-
fügt über ein interaktives Display, das
sich im Kombiinstrument befindet.
Weitere Informationen hierzu finden
Sie unter „Elektronisches Fahrzeug-
informationssystem (Infodisplay
EVIC)“.
7. ABS-Warnleuchte
Diese Leuchte überwacht
das Antiblockiersystem
(ABS). Sie schaltet sich ein,
wenn der Zündschalter ein-
geschaltet ist (ON/RUN) und kann
bis zu vier Sekunden lang leuchten.
Bleibt die ABS-Leuchte eingeschaltet
oder schaltet sie sich während der
Fahrt ein, so weist dies darauf hin,
204

dass der ABS-Teil der Bremsanlage
nicht funktioniert und dass eine War-
tung erforderlich ist. Allerdings arbei-
tet die konventionelle Bremsanlage
weiterhin normal, wenn sich die
Bremswarnleuchte nicht einschaltet.
Wenn die ABS-Leuchte aufleuchtet,
ist die Bremsanlage so schnell wie
möglich instand zu setzen, um die
Vorteile des Antiblockiersystems wie-
derherzustellen. Schaltet sich die
ABS-Leuchte nicht ein, wenn der
Zündschalter eingeschaltet ist (ON/
RUN), muss sie von einem Vertrags-
händler geprüft werden.
8. Reifendruck-Warnleuchte
(länder-/modellabhängig)Jeder Reifen (auch das Re-
serverad, falls vorhanden)
sollte einmal im Monat im
kalten Zustand auf den
vom Hersteller empfohlenen Reifen-
druck überprüft werden. Die Druck-
werte sind auf der Fahrzeugplakette
oder einer Reifendruckplakette ange-
geben.Als weitere Sicherheitsfunktion wurde
Ihr Fahrzeug mit einem Reifendruckü-
berwachungssystem (TPMS) ausge-
stattet; eine Warnleuchte meldet zu
niedrigen Druck an einem oder mehre-
ren Reifen. Wenn die Reifendruck-
Warnleuchte aufleuchtet, sollten Sie so
schnell wie möglich anhalten und Ihre
Reifen prüfen und sie auf den korrek-
ten Druck aufpumpen. Das Fahren mit
deutlich reduziertem Reifendruck
führt zur Überhitzung des Reifens und
kann zu einem Reifenausfall führen.
Zu niedriger Reifendruck führt außer-
dem zu erhöhtem Kraftstoffverbrauch
sowie erhöhtem Reifenverschleiß und
kann Fahrverhalten sowie Bremsweg
des Fahrzeugs beeinträchtigen.
Beachten Sie bitte, dass das TPMS
kein Ersatz für regelmäßige Reifen-
wartung ist und dass der Fahrzeug-
führer auch dann für den korrekten
Reifendruck verantwortlich ist, wenn
der Druckabfall zu gering ist, um das
Reifendruckwarnsymbol des TPMS
aufleuchten zu lassen.
Ihr Fahrzeug besitzt auch eine TPMS-
Störungsanzeige; sie meldet, wenn das System nicht korrekt funktio-
niert. Die TPMS-Störungsanzeige ist
mit der Warnleuchte für niedrigen
Reifendruck dieses Systems kombi-
niert. Erfasst das System eine Stö-
rung, blinkt die Warnleuchte für etwa
eine Minute und leuchtet danach kon-
tinuierlich auf. Dies wiederholt sich
auch bei nachfolgenden Fahrzeug-
starts, solange die Störung besteht.
Wenn die Störungsanzeige leuchtet,
kann das System unter Umständen
die Signale für zu niedrigen Reifen-
druck nicht wie beabsichtigt erfassen
und anzeigen. TPMS-Störungen kön-
nen aus vielen Gründen entstehen,
einschließlich des Aufziehens von Er-
satzreifen oder dem Umsetzen der
Reifen oder Räder am Fahrzeug. Prü-
fen Sie stets die TPMS-
Störungsanzeige nach dem Ersetzen
von einem oder mehreren Reifen oder
Rädern an Ihrem Fahrzeug, um si-
cherzustellen, dass das TPMS-System
mit den Ersatzreifen oder den umge-
setzten Reifen und mit neuen Rädern
korrekt funktioniert.
205

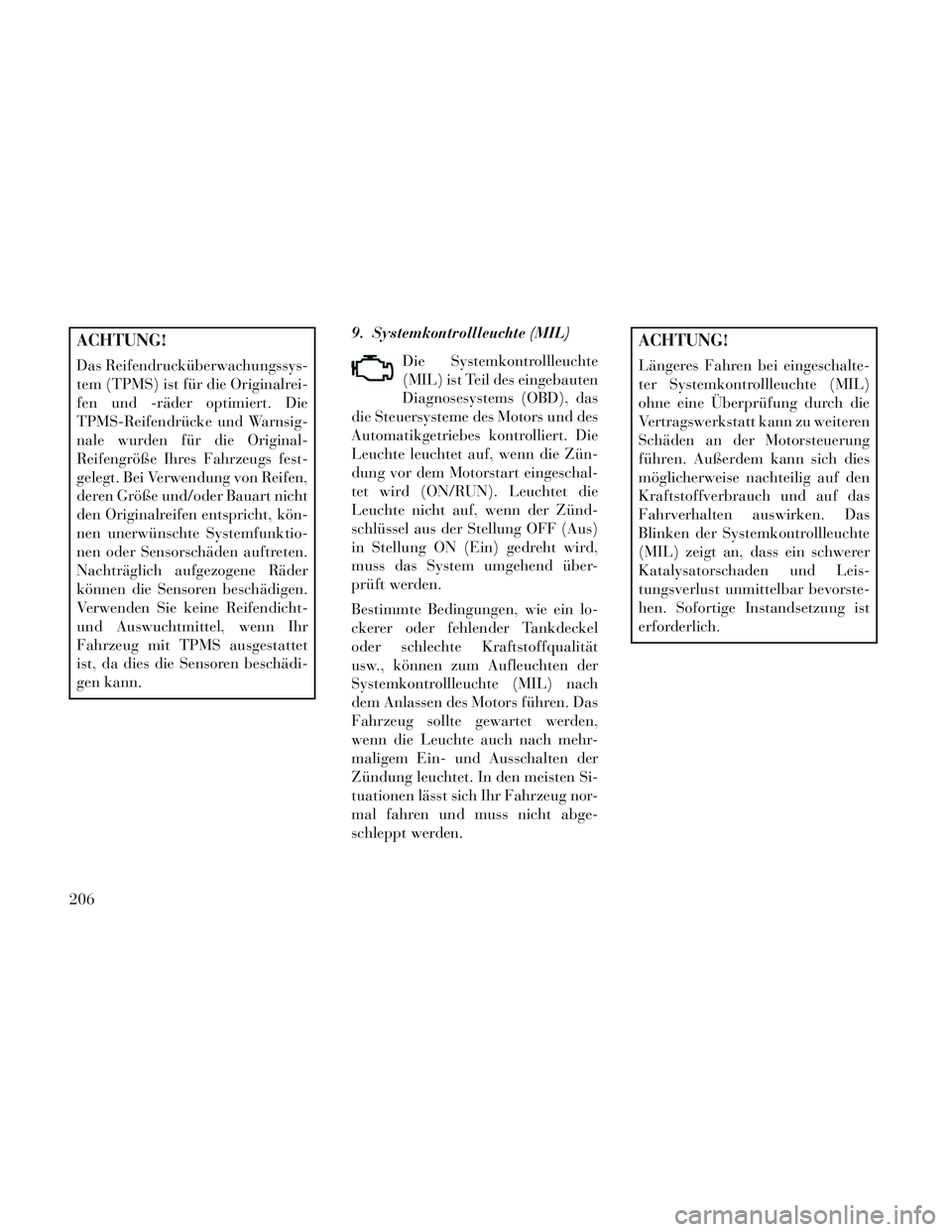

ACHTUNG!
Das Reifendrucküberwachungssys-
tem (TPMS) ist für die Originalrei-
fen und -räder optimiert. Die
TPMS-Reifendrücke und Warnsig-
nale wurden für die Original-
Reifengröße Ihres Fahrzeugs fest-
gelegt. Bei Verwendung von Reifen,
deren Größe und/oder Bauart nicht
den Originalreifen entspricht, kön-
nen unerwünschte Systemfunktio-
nen oder Sensorschäden auftreten.
Nachträglich aufgezogene Räder
können die Sensoren beschädigen.
Verwenden Sie keine Reifendicht-
und Auswuchtmittel, wenn Ihr
Fahrzeug mit TPMS ausgestattet
ist, da dies die Sensoren beschädi-
gen kann.9. Systemkontrollleuchte (MIL)
Die Systemkontrollleuchte
(MIL) ist Teil des eingebauten
Diagnosesystems (OBD), das
die Steuersysteme des Motors und des
Automatikgetriebes kontrolliert. Die
Leuchte leuchtet auf, wenn die Zün-
dung vor dem Motorstart eingeschal-
tet wird (ON/RUN). Leuchtet die
Leuchte nicht auf, wenn der Zünd-
schlüssel aus der Stellung OFF (Aus)
in Stellung ON (Ein) gedreht wird,
muss das System umgehend über-
prüft werden.
Bestimmte Bedingungen, wie ein lo-
ckerer oder fehlender Tankdeckel
oder schlechte Kraftstoffqualität
usw., können zum Aufleuchten der
Systemkontrollleuchte (MIL) nach
dem Anlassen des Motors führen. Das
Fahrzeug sollte gewartet werden,
wenn die Leuchte auch nach mehr-
maligem Ein- und Ausschalten der
Zündung leuchtet. In den meisten Si-
tuationen lässt sich Ihr Fahrzeug nor-
mal fahren und muss nicht abge-
schleppt werden.
ACHTUNG!
Längeres Fahren bei eingeschalte-
ter Systemkontrollleuchte (MIL)
ohne eine Überprüfung durch die
Vertragswerkstatt kann zu weiteren
Schäden an der Motorsteuerung
führen. Außerdem kann sich dies
möglicherweise nachteilig auf den
Kraftstoffverbrauch und auf das
Fahrverhalten auswirken. Das
Blinken der Systemkontrollleuchte
(MIL) zeigt an, dass ein schwerer
Katalysatorschaden und Leis-
tungsverlust unmittelbar bevorste-
hen. Sofortige Instandsetzung ist
erforderlich.
206

WARNUNG!
Ein defekter Katalysator wie oben
beschrieben kann höhere Tempera-
turen erreichen als unter normalen
Betriebsbedingungen. Dies kann zu
Bränden führen, wenn Sie langsam
über brennbare Stoffe wie trockene
Pflanzen, Holz oder Karton usw.
fahren bzw. darüber parken. Dies
kann schwere oder tödliche Verlet-
zungen des Fahrers, der Mitfahrer
oder anderer zur Folge haben.
10. ESP-Aktivierung/Systemkon-
trollleuchte (länder-/modellab-
hängig)
Die „ESP-Aktivierung/Sys-
temkontrollleuchte“ im Kom-
biinstrument leuchtet beim
Einschalten der Zündung
(ON/RUN) auf. Die Leuchte erlischt,
wenn der Motor läuft. Leuchtet die ESP-
Aktivierung/Systemkontrollleuchte bei
laufendem Motor ständig, liegt eine Stö-
rung im ESP-System vor. Wenn diese
Leuchte nach mehreren Fahrzyklen ein-
geschaltet bleibt und das Fahrzeug meh-
rere Kilometer mit Geschwindigkeiten
über 48 km/h gefahren wurde, suchen Sie so bald wie möglich einen Vertrags-
händler auf, um die Ursache der Störung
feststellen und diese beheben zu lassen.
HINWEIS:
Die „Kontrollleuchte ESP Aus“
und die „ESP-Aktivierung/
Systemkontrollleuchte“ leuch-
ten bei jedem Einschalten der
Zündung (ON/RUN) kurzzeitig
auf.
Bei jedem Einschalten der Zün- dung (ON/RUN) wird das ESP-
System eingeschaltet, selbst
wenn es zuvor ausgeschaltet
wurde.
Das ESP-System erzeugt Summ- oder Klickgeräusche, wenn es
aktiv ist. Dies ist normal, die Ge-
räusche hören auf, sobald das
ESP nach dem Manöver, das die
ESP-Aktivierung auslöste, inak-
tiv wird. 11. Kontrollleuchte ESP Aus
(länder-/modellabhängig)
Diese Kontrollleuchte weist
darauf hin, dass das elektro-
nische Stabilitätsprogramm
(ESP) ausgeschaltet ist.
12. Tachometer
Zeigt die Fahrgeschwindigkeit an.
13. Tankklappen-Erinnerung
Der Pfeil in diesem Symbol
soll darauf aufmerksam
machen, dass sich die Tank-
klappe auf der linken Fahr-
zeugseite befindet.
14. Kraftstoffanzeige
Der Zeiger zeigt den Kraftstoffstand
im Kraftstoffbehälter an, wenn sich
der Zündschalter in der Stellung ON/
RUN (Ein/Start) befindet.
207

15. Airbag-WarnleuchteDiese Leuchte leuchtet
beim ersten Einschalten der
Zündung (ON/RUN) vier
bis acht Sekunden lang zur
Glühlampenprüfung auf. Wenn die
Leuchte beim Anlassen des Motors
nicht aufleuchtet, eingeschaltet bleibt
oder während der Fahrt aufleuchtet,
ist das System unverzüglich durch ei-
nen Vertragshändler zu überprüfen.
Weitere Informationen hierzu finden
Sie unter „Rückhaltesysteme“ in „Vor
dem Start“.
16. Schalthebelstellungsanzeige
Die Schalthebelstellungsanzeige ist
eine unabhängige Anzeige im Kombi-
instrument. Es zeigt an, in welcher
Fahrstufe das Automatikgetriebe
steht.
HINWEIS:
Sie müssen die Bremsen betäti- gen, bevor Sie aus der Stellung
PARK schalten können. Der höchste verfügbare Getrie-
begang wird rechts unten im
elektronischen Fahrzeuginfor-
mationssystem (Infodisplay
EVIC) angezeigt, sobald die
elektronische Bereichswahl
(ERS) aktiv ist. Verwenden Sie
den (+ /-)-Wählhebel am Schalt-
hebel, um die elektronische Be-
reichswahl (ERS) zu aktivieren
(länder-/modellabhängig). Wei-
tere Informationen hierzu fin-
den Sie unter „Automatikge-
triebe“ in „Start und Betrieb“.
17. Kontrollleuchte der Diebstahl-
warnanlage (länder-/
modellabhängig)
Diese Leuchte blinkt für
etwa 15 Sekunden in
schneller Folge, während
die Diebstahlwarnanlage
aktiviert wird. Nach erfolgter Aktivie-
rung blinkt die Leuchte in langsamer
Folge, bis die Anlage wieder ent-
schärft wird. 18. Bremswarnleuchte
Diese Leuchte überwacht ver-
schiedene Bremsfunktionen
einschließlich Bremsflüssigkeitsstand
und Feststellbremsenbetätigung.
Leuchtet die Bremsleuchte auf, kann
dies anzeigen, dass die Feststell-
bremse betätigt wurde, dass der
Bremsflüssigkeitsstand niedrig ist
oder dass eine Störung am Aus-
gleichsbehälter des Antiblockiersys-
tems (ABS) vorliegt.
Wenn die Leuchte weiterhin leuchtet,
obwohl die Feststellbremse gelöst
wurde und der Füllstand im Vorrats-
behälter für den Hauptbremszylinder
in Ordnung ist, weist dies darauf hin,
dass das Antiblockiersystem (ABS)/
elektronische Stabilitätsprogramm
(ESP) eine mögliche Störung der
Bremshydraulik oder ein Problem mit
dem Bremskraftverstärker erkannt
hat. In diesem Fall bleibt die Leuchte
so lange eingeschaltet, bis die Störung
behoben ist. Wenn sich das Problem
auf den Bremskraftverstärker be-
zieht, arbeitet die ABS-Pumpe beim
Drücken des Bremspedals, sodass bei
208

jedem Halt ein Pulsieren des Brems-
pedals zu spüren ist.
Die duale Bremsanlage bietet eine Re-
servebremsleistung für den Fall, dass
ein Teil des Hydrauliksystems aus-
fällt. Eine Undichtigkeit in einer der
Hälften der dualen Bremsanlage wird
durch die Bremswarnleuchte ange-
zeigt. Diese wird eingeschaltet, wenn
der Füllstand der Bremsflüssigkeit im
Hauptbremszylinder ein bestimmtes
Niveau unterschritten hat.
Diese Leuchte bleibt so lange einge-
schaltet, bis die Störung behoben ist.
HINWEIS: Die Leuchte kann
kurzzeitig aufblinken bei engen
Kurvenfahrten, die den Füllstand
stark ändern. Das Fahrzeug muss
in diesem Fall gewartet und der
Füllstand der Bremsflüssigkeit ge-
prüft werden.
Wird ein Ausfall der Bremsen ange-
zeigt, dann ist eine sofortige Repara-
tur notwendig.WARNUNG!
Das Fahren mit leuchtender roter
Bremswarnleuchte ist gefährlich.
Ein Teil der Bremsanlage ist mögli-
cherweise ausgefallen. Der Brems-
weg kann sich verlängern. Dies kann
zu einem Unfall führen. Lassen Sie
die Bremsanlage sofort überprüfen.
Fahrzeuge mit Antiblockiersystem
(ABS) sind auch mit elektronischer
Bremskraftverteilung (EBD) ausge-
stattet. Bei einem Ausfall der elektro-
nischen Bremskraftverteilung (EBD)
leuchten Bremswarnleuchte und
ABS-Leuchte gleichzeitig auf. Es ist
eine sofortige Instandsetzung des
ABS-Systems erforderlich.
Die Funktion der Bremswarnleuchte
kann auch durch das Aus- und Ein-
schalten (ON/RUN) des Zündschalters
geprüft werden. Die Leuchte sollte für
etwa zwei Sekunden aufleuchten. Die
Leuchte sollte dann erlöschen, es sei
denn die Feststellbremse ist angezogen
oder es wird ein Ausfall der Bremsen
erfasst. Leuchtet die Leuchte nicht auf,
muss sie von einem Vertragshändler
geprüft werden.
Die Leuchte schaltet sich auch ein,
wenn die Feststellbremse bei einge-
schalteter Zündung (ON/RUN) betä-
tigt wird.
HINWEIS: Diese Leuchte zeigt
lediglich an, dass die Feststell-
bremse angezogen ist. Es wird
nicht angezeigt, wie fest die
Bremse angezogen ist.
19. SicherheitsgurtwarnleuchteDiese Leuchte schaltet sich
beim ersten Einschalten der
Zündung (ON/RUN) für fünf
bis acht Sekunden zur Glühlampen-
prüfung ein. Während der Glühlam-
penprüfung ertönt ein Warnsignal,
wenn der Fahrer- oder Beifahrer-
Sicherheitsgurt nicht eingerastet ist.
Nach der Glühlampenprüfung oder
während der Fahrt leuchtet die Gurt-
warnleuchte auf, wenn der Sicher-
heitsgurt des Fahrers nicht eingeras-
tet ist, und es ertönt ein Warnsignal.
Weitere Informationen hierzu finden
Sie unter „Rückhaltesysteme“ in „Vor
dem Start“.
209

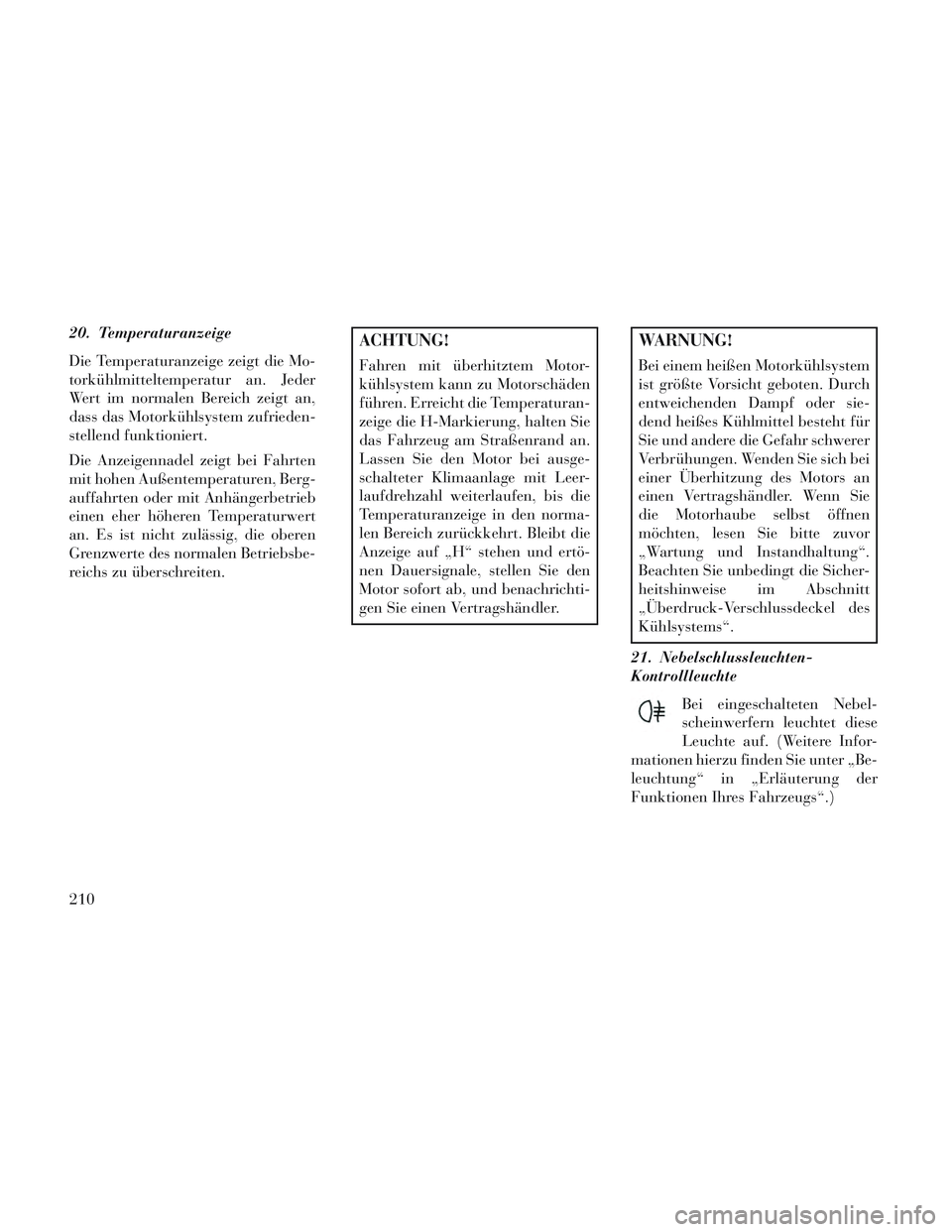

20. Temperaturanzeige
Die Temperaturanzeige zeigt die Mo-
torkühlmitteltemperatur an. Jeder
Wert im normalen Bereich zeigt an,
dass das Motorkühlsystem zufrieden-
stellend funktioniert.
Die Anzeigennadel zeigt bei Fahrten
mit hohen Außentemperaturen, Berg-
auffahrten oder mit Anhängerbetrieb
einen eher höheren Temperaturwert
an. Es ist nicht zulässig, die oberen
Grenzwerte des normalen Betriebsbe-
reichs zu überschreiten.ACHTUNG!
Fahren mit überhitztem Motor-
kühlsystem kann zu Motorschäden
führen. Erreicht die Temperaturan-
zeige die H-Markierung, halten Sie
das Fahrzeug am Straßenrand an.
Lassen Sie den Motor bei ausge-
schalteter Klimaanlage mit Leer-
laufdrehzahl weiterlaufen, bis die
Temperaturanzeige in den norma-
len Bereich zurückkehrt. Bleibt die
Anzeige auf „H“ stehen und ertö-
nen Dauersignale, stellen Sie den
Motor sofort ab, und benachrichti-
gen Sie einen Vertragshändler.
WARNUNG!
Bei einem heißen Motorkühlsystem
ist größte Vorsicht geboten. Durch
entweichenden Dampf oder sie-
dend heißes Kühlmittel besteht für
Sie und andere die Gefahr schwerer
Verbrühungen. Wenden Sie sich bei
einer Überhitzung des Motors an
einen Vertragshändler. Wenn Sie
die Motorhaube selbst öffnen
möchten, lesen Sie bitte zuvor
„Wartung und Instandhaltung“.
Beachten Sie unbedingt die Sicher-
heitshinweise im Abschnitt
„Überdruck-Verschlussdeckel des
Kühlsystems“.
21. Nebelschlussleuchten-
Kontrollleuchte Bei eingeschalteten Nebel-
scheinwerfern leuchtet diese
Leuchte auf. (Weitere Infor-
mationen hierzu finden Sie unter „Be-
leuchtung“ in „Erläuterung der
Funktionen Ihres Fahrzeugs“.)
210
