2013 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

687
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Highlander_D
Moteur
Carburant
Modèle
1AR-FE 2GR-FE
Ty p e4 cylindres en ligne,
4 temps, essence 6 cylindres en V,
4 temps, essence
Alésage et course
3,54 ×
4,13 in.
(90,0 × 105,0 mm) 3,70
× 3,27 in.
(94,0 × 83,0 mm)
Cylindrée 163,1 cu.in. (2672 cm3) 210,9 cu.in. (3456 cm3)
Tension de la courroie
de commandeRéglage automatique
Type de carburant Essence sans plomb uniquement
Indice d'octane
87 (indice d'octane recherche 91) ou plus
Contenance du
réservoir de carburant
(Référence) 19,2 gal. (72,5 L, 15,9 Imp. gal.)

688 6-1. Caractéristiques techniques
Highlander_D

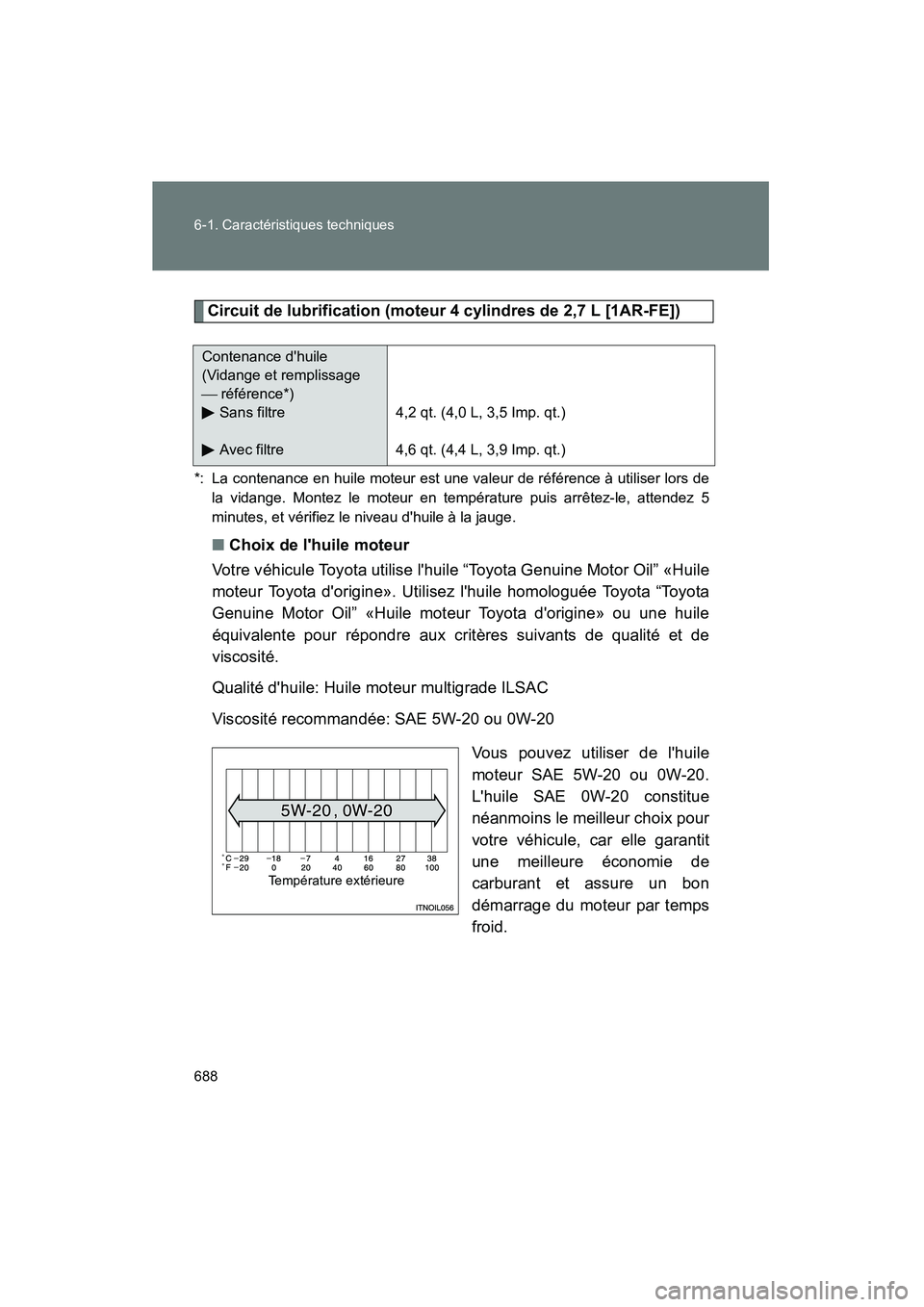

Circuit de lubrification (moteur 4 cylindres de 2,7 L [1AR-FE])
*: La contenance en huile moteur est une valeur de référence à utiliser lors dela vidange. Montez le moteur en température puis arrêtez-le, attendez 5
minutes, et vérifiez le niveau d'huile à la jauge.
■Choix de l'huile moteur
Votre véhicule Toyota utilise l'huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d'origine». Utilisez l'huile homologuée Toyota “Toyota
Genuine Motor Oil” «Huile moteur Toyota d'origine» ou une huile
équivalente pour répondre aux critères suivants de qualité et de
viscosité.
Qualité d'huile: Huile moteur multigrade ILSAC
Viscosité recommandée: SAE 5W-20 ou 0W-20
Vous pouvez utiliser de l'huile
moteur SAE 5W-20 ou 0W-20.
L'huile SAE 0W-20 constitue
néanmoins le meilleur choix pour
votre véhicule, car elle garantit
une meilleure économie de
carburant et assure un bon
démarrage du moteur par temps
froid.
Contenance d'huile
(Vidange et remplissage
 référence*)
Sans filtre
Avec filtre 4,2 qt. (4,0 L, 3,5 Imp. qt.)
4,6 qt. (4,4 L, 3,9 Imp. qt.)
Température extérieure

689
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Highlander_D

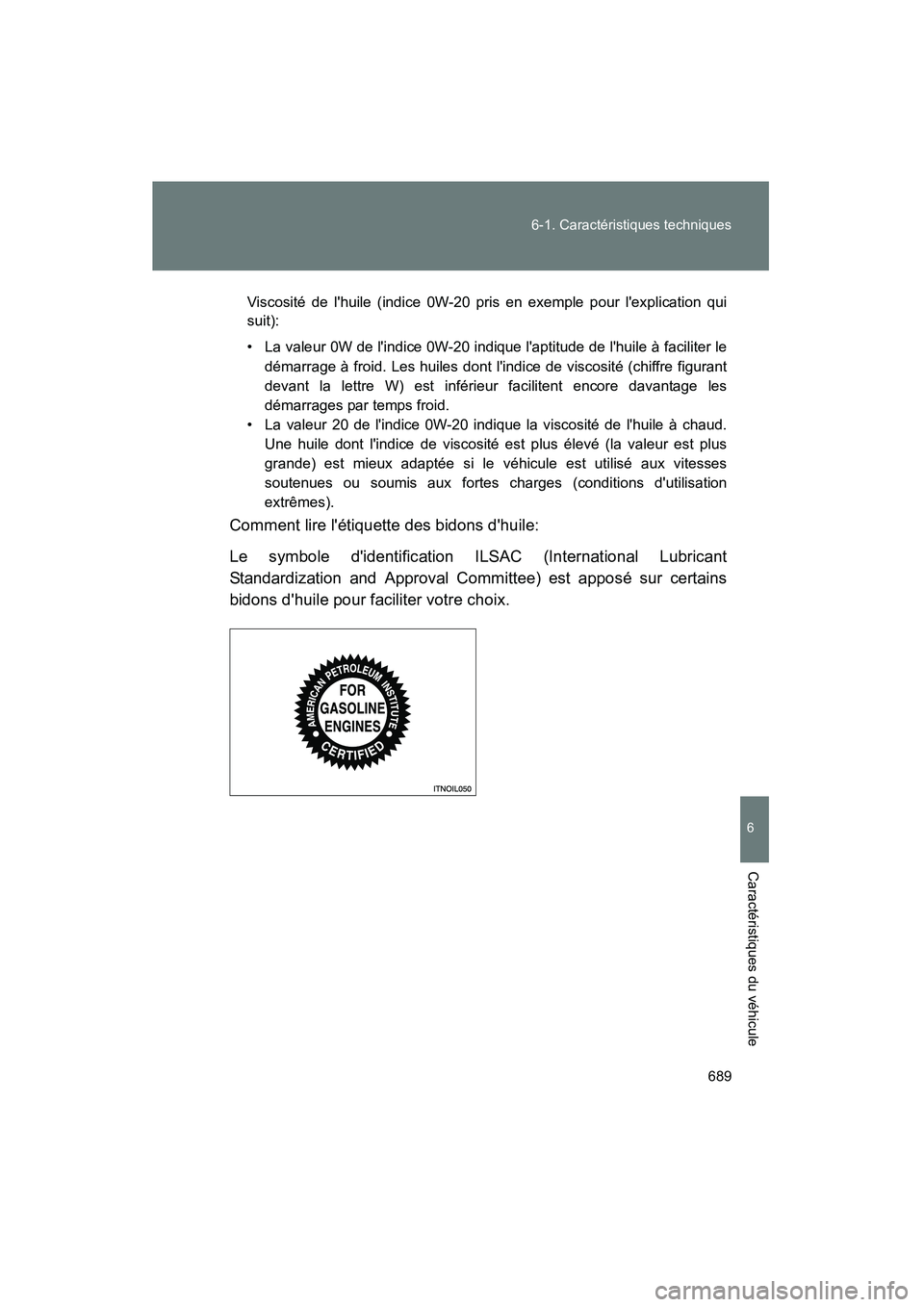

Viscosité de l'huile (indice 0W-20 pris en exemple pour l'explication qui
suit):
• La valeur 0W de l'indice 0W-20 indique l'aptitude de l'huile à faciliter le
démarrage à froid. Les huiles dont l'i ndice de viscosité (chiffre figurant
devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
• La valeur 20 de l'indice 0W-20 indique la viscosité de l'huile à chaud. Une huile dont l'indice de viscosité est plus élevé (la valeur est plus
grande) est mieux adaptée si le véhicule est utilisé aux vitesses
soutenues ou soumis aux fortes charges (conditions d'utilisation
extrêmes).
Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification ILSAC (International Lubricant
Standardization and Approval Committee) est apposé sur certains
bidons d'huile pour faciliter votre choix.

690 6-1. Caractéristiques techniques
Highlander_D

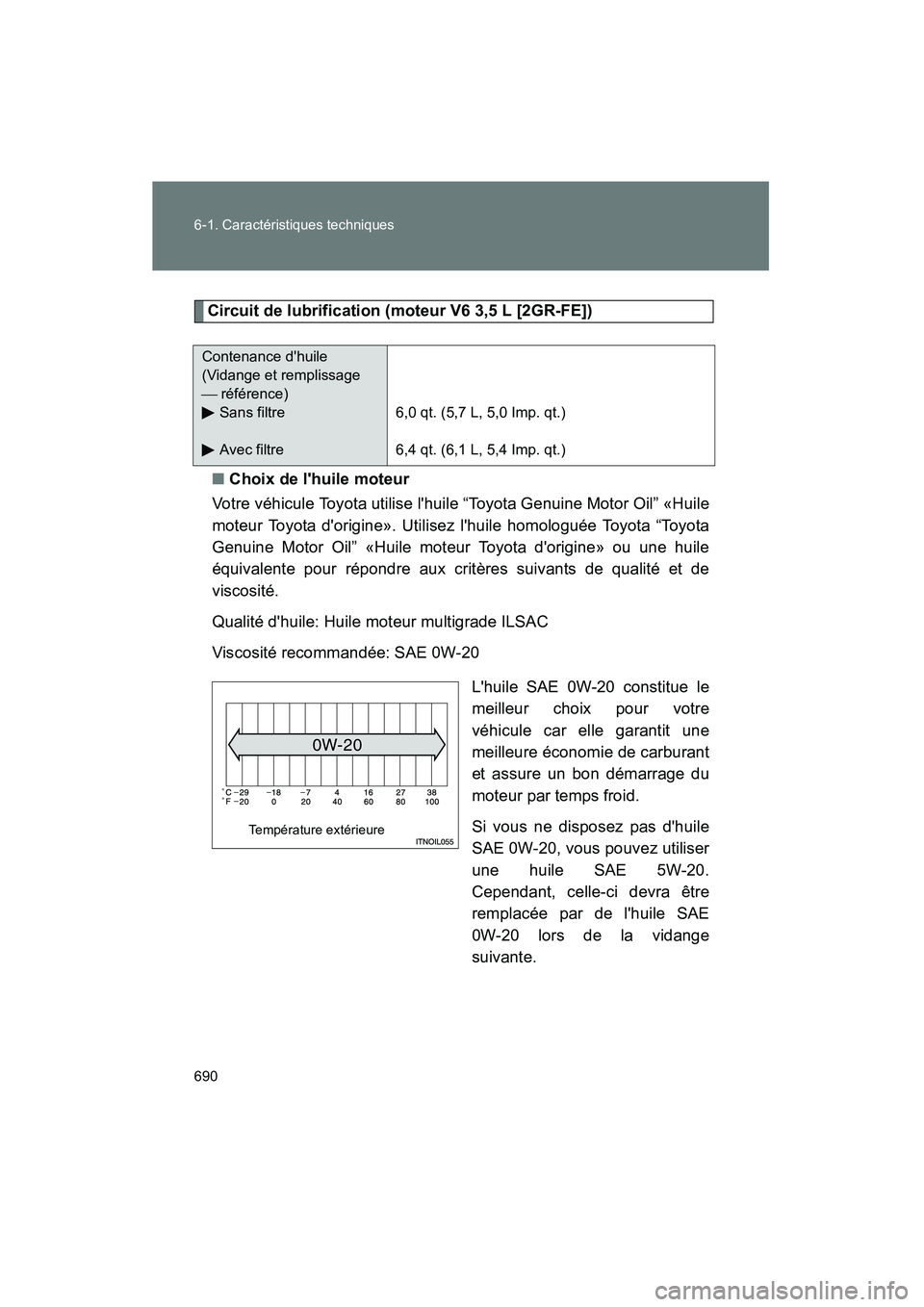

Circuit de lubrification (moteur V6 3,5 L [2GR-FE])■ Choix de l'huile moteur
Votre véhicule Toyota utilise l'huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d'origine». Utilisez l'huile homologuée Toyota “Toyota
Genuine Motor Oil” «Huile moteur Toyota d'origine» ou une huile
équivalente pour répondre aux critères suivants de qualité et de
viscosité.
Qualité d'huile: Huile moteur multigrade ILSAC
Viscosité recommandée: SAE 0W-20
L'huile SAE 0W-20 constitue le
meilleur choix pour votre
véhicule car elle garantit une
meilleure économie de carburant
et assure un bon démarrage du
moteur par temps froid.
Si vous ne disposez pas d'huile
SAE 0W-20, vous pouvez utiliser
une huile SAE 5W-20.
Cependant, celle-ci devra être
remplacée par de l'huile SAE
0W-20 lors de la vidange
suivante.
Contenance d'huile
(Vidange et remplissage
 référence)
Sans filtre
Avec filtre 6,0 qt. (5,7 L, 5,0 Imp. qt.)
6,4 qt. (6,1 L, 5,4 Imp. qt.)
Température extérieure

691
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Highlander_D
Viscosité de l'huile (indice 0W-20 pris en exemple pour l'explication qui
suit):
• La valeur 0W de l'indice 0W-20 indique l'aptitude de l'huile à faciliter le
démarrage à froid. Les huiles dont l'i ndice de viscosité (chiffre figurant
devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
• La valeur 20 de l'indice 0W-20 indique la viscosité de l'huile à chaud. Une huile dont l'indice de viscosité est plus élevé (la valeur est plus
grande) est mieux adaptée si le véhicule est utilisé aux vitesses
soutenues ou soumis aux fortes charges (conditions d'utilisation
extrêmes).
Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification ILSAC (International Lubricant
Standardization and Approval Committee) est apposé sur certains
bidons d'huile pour faciliter votre choix.

692 6-1. Caractéristiques techniques
Highlander_D

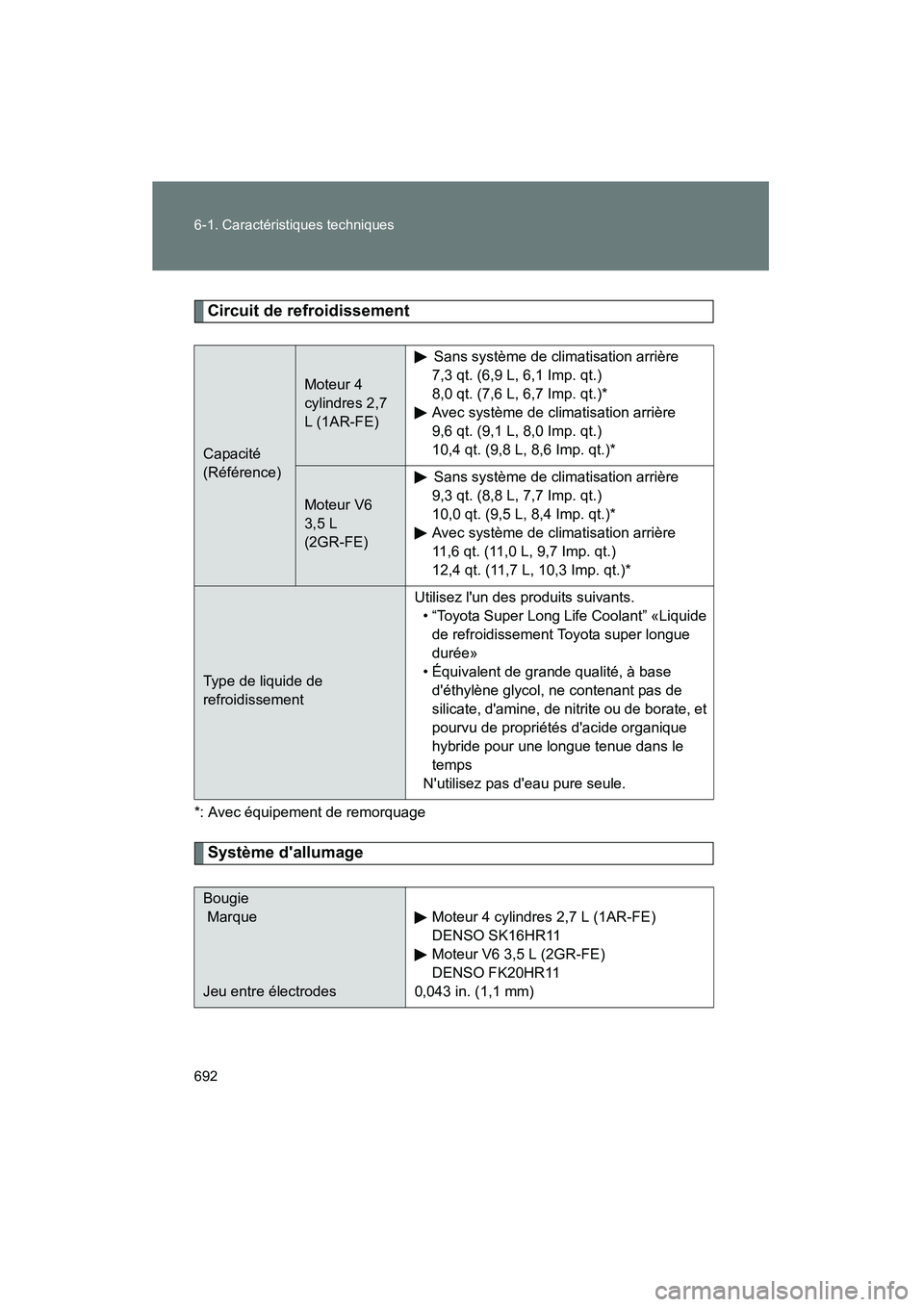

Circuit de refroidissement
*: Avec équipement de remorquage
Système d'allumage
Capacité
(Référence)
Moteur 4
cylindres 2,7
L (1AR-FE)Sans système de climatisation arrière
7,3 qt. (6,9 L, 6,1 Imp. qt.)
8,0 qt. (7,6 L, 6,7 Imp. qt.)*
Avec système de climatisation arrière
9,6 qt. (9,1 L, 8,0 Imp. qt.)
10,4 qt. (9,8 L, 8,6 Imp. qt.)*
Moteur V6
3,5 L
(2GR-FE) Sans système de climatisation arrière
9,3 qt. (8,8 L, 7,7 Imp. qt.)
10,0 qt. (9,5 L, 8,4 Imp. qt.)*
Avec système de climatisation arrière
11,6 qt. (11,0 L, 9,7 Imp. qt.)
12,4 qt. (11,7 L, 10,3 Imp. qt.)*
Type de liquide de
refroidissement Utilisez l'un des produits suivants.
• “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue
durée»
• Équivalent de grande qualité, à base d'éthylène glycol, ne contenant pas de
silicate, d'amine, de nitrite ou de borate, et
pourvu de propriétés d'acide organique
hybride pour une longue tenue dans le
temps
N'utilisez pas d'eau pure seule.
Bougie
Marque

Jeu entre électrodes Moteur 4 cylindres 2,7 L (1AR-FE)
DENSO SK16HR11
Moteur V6 3,5 L (2GR-FE)
DENSO FK20HR11
0,043 in. (1,1 mm)

693
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Highlander_D

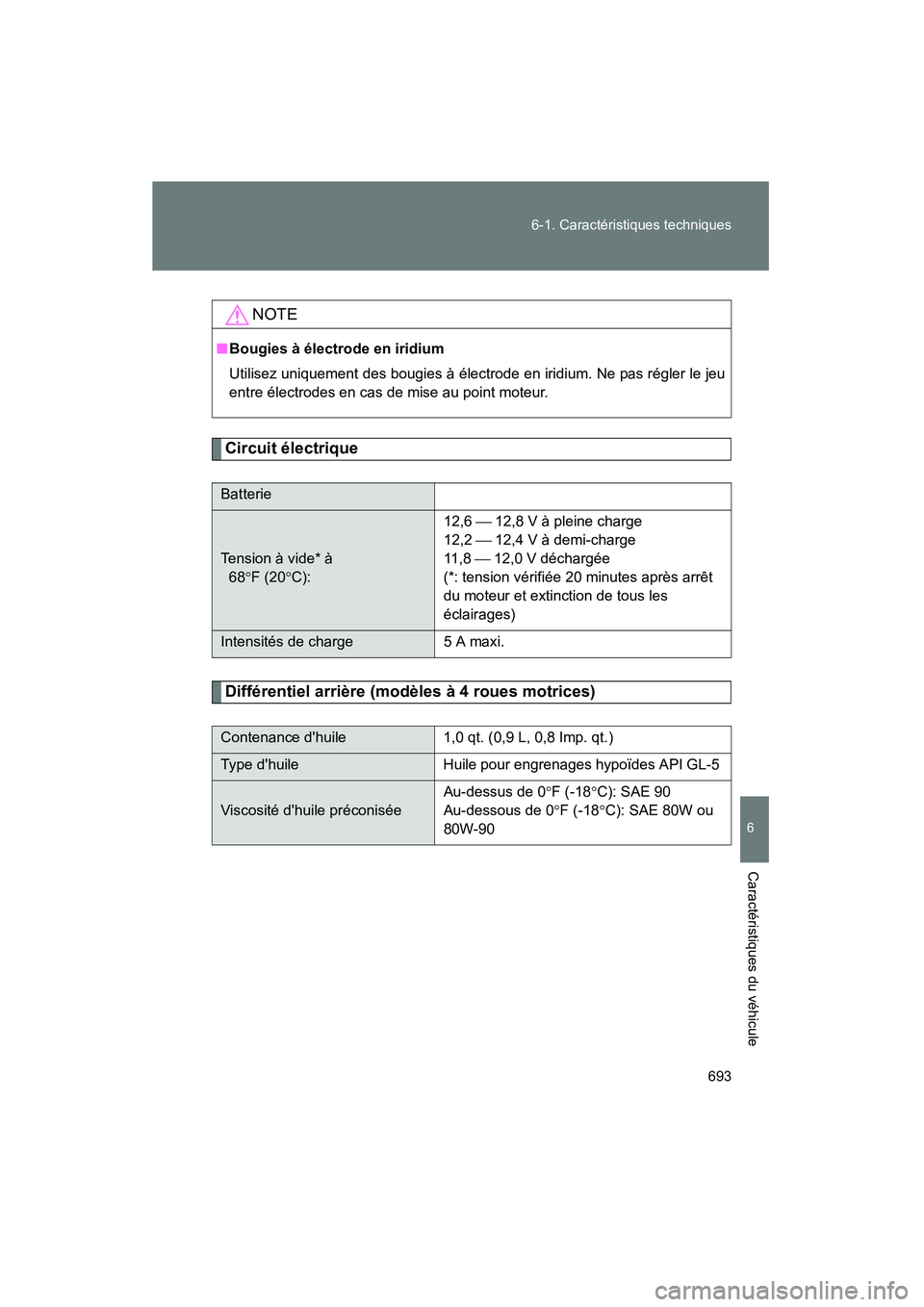

Circuit électrique
Différentiel arrière (modèles à 4 roues motrices)
NOTE
■
Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu
entre électrodes en cas de mise au point moteur.
Batterie
Tension à vide* à
68° F (20 °C): 12,6  12,8 V à pleine charge
12,2  12,4 V à demi-charge
11 , 8
 12,0 V déchargée
(*: tension vérifiée 20 minutes après arrêt
du moteur et extinction de tous les
éclairages)
Intensités de charge 5 A maxi.
Contenance d'huile1,0 qt. (0,9 L, 0,8 Imp. qt.)
Type d'huileHuile pour engrenages hypoïdes API GL-5
Viscosité d'huile préconisée Au-dessus de 0
°F (-18 °C): SAE 90
Au-dessous de 0 °F (-18 °C): SAE 80W ou
80W-90

694 6-1. Caractéristiques techniques
Highlander_D

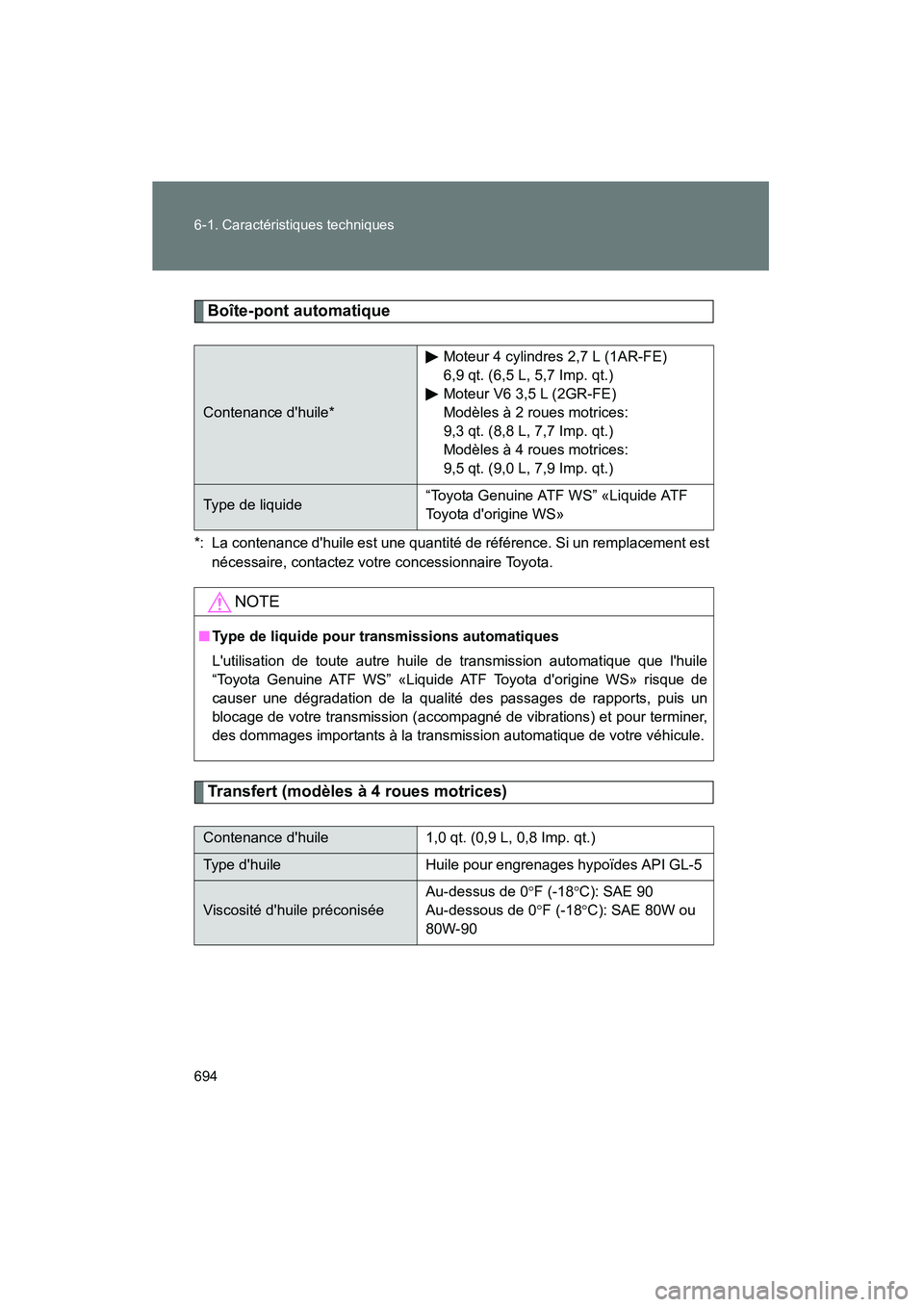

Boîte-pont automatique
*: La contenance d'huile est une quantité de référence. Si un remplacement estnécessaire, contactez votre concessionnaire Toyota.
Transfert (modèles à 4 roues motrices)
Contenance d'huile* Moteur 4 cylindres 2,7 L (1AR-FE)
6,9 qt. (6,5 L, 5,7 Imp. qt.)
Moteur V6 3,5 L (2GR-FE)
Modèles à 2 roues motrices:
9,3 qt. (8,8 L, 7,7 Imp. qt.)
Modèles à 4 roues motrices:
9,5 qt. (9,0 L, 7,9 Imp. qt.)
Type de liquide
“Toyota Genuine ATF WS” «Liquide ATF
Toyota d'origine WS»
NOTE
■
Type de liquide pour transmissions automatiques
L'utilisation de toute autre huile de transmission automatique que l'huile
“Toyota Genuine ATF WS” «Liquide ATF Toyota d'origine WS» risque de
causer une dégradation de la qualité des passages de rapports, puis un
blocage de votre transmission (accompagné de vibrations) et pour terminer,
des dommages importants à la transmission automatique de votre véhicule.
Contenance d'huile 1,0 qt. (0,9 L, 0,8 Imp. qt.)
Type d'huileHuile pour engrenages hypoïdes API GL-5
Viscosité d'huile préconisée Au-dessus de 0
°F (-18 °C): SAE 90
Au-dessous de 0° F (-18°C): SAE 80W ou
80W-90
