2013 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

287
2-5. Informations relatives à la conduite
2
Au volant
Highlander_D
■

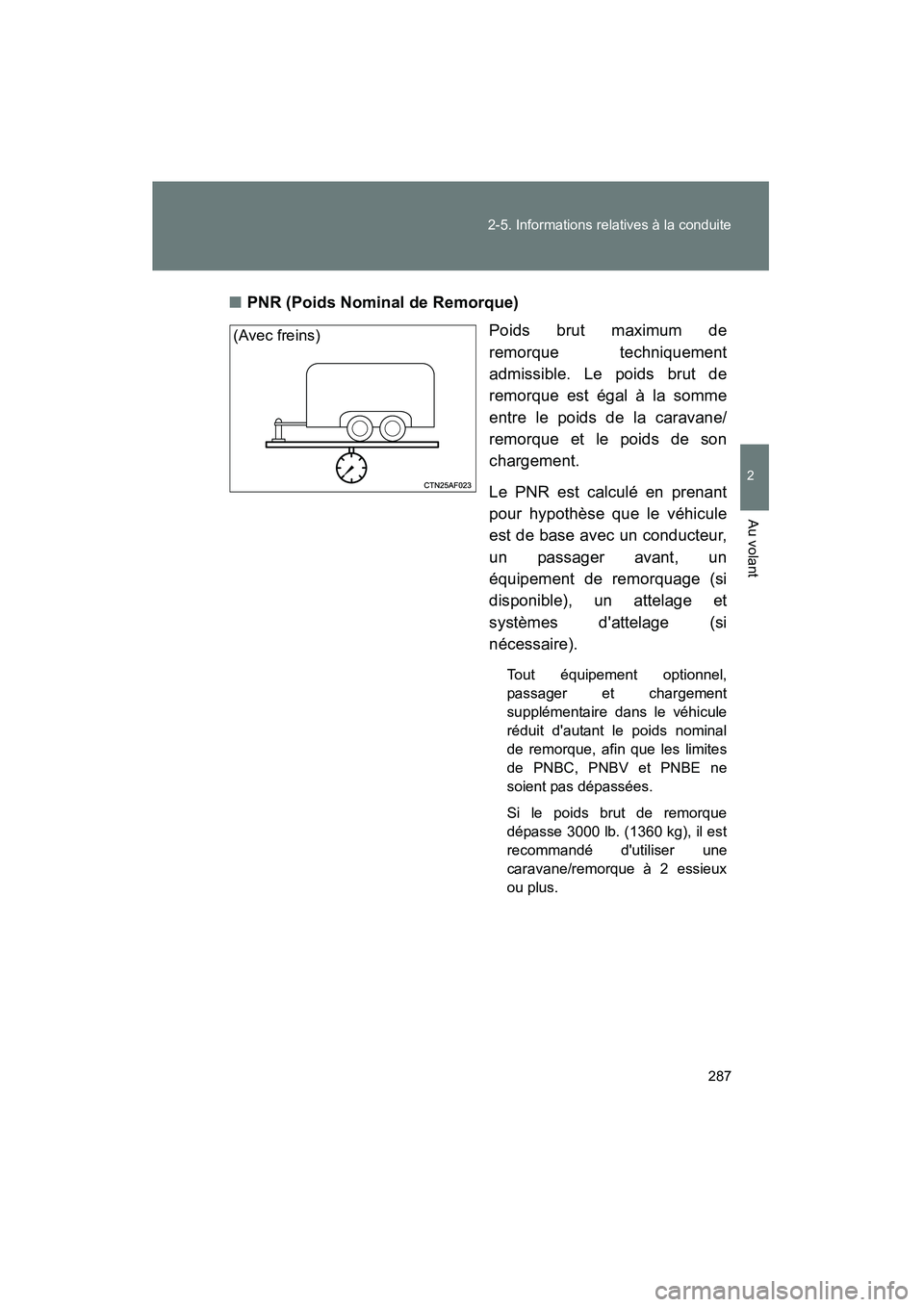

PNR (Poids Nominal de Remorque)
Poids brut maximum de
remorque techniquement
admissible. Le poids brut de
remorque est égal à la somme
entre le poids de la caravane/
remorque et le poids de son
chargement.
Le PNR est calculé en prenant
pour hypothèse que le véhicule
est de base avec un conducteur,
un passager avant, un
équipement de remorquage (si
disponible), un attelage et
systèmes d'attelage (si
nécessaire).
Tout équipement optionnel,
passager et chargement
supplémentaire dans le véhicule
réduit d'autant le poids nominal
de remorque, afin que les limites
de PNBC, PNBV et PNBE ne
soient pas dépassées.
Si le poids brut de remorque
dépasse 3000 lb. (1360 kg), il est
recommandé d'utiliser une
caravane/remorque à 2 essieux
ou plus.
(Avec freins)

288 2-5. Informations relatives à la conduite
Highlander_D■

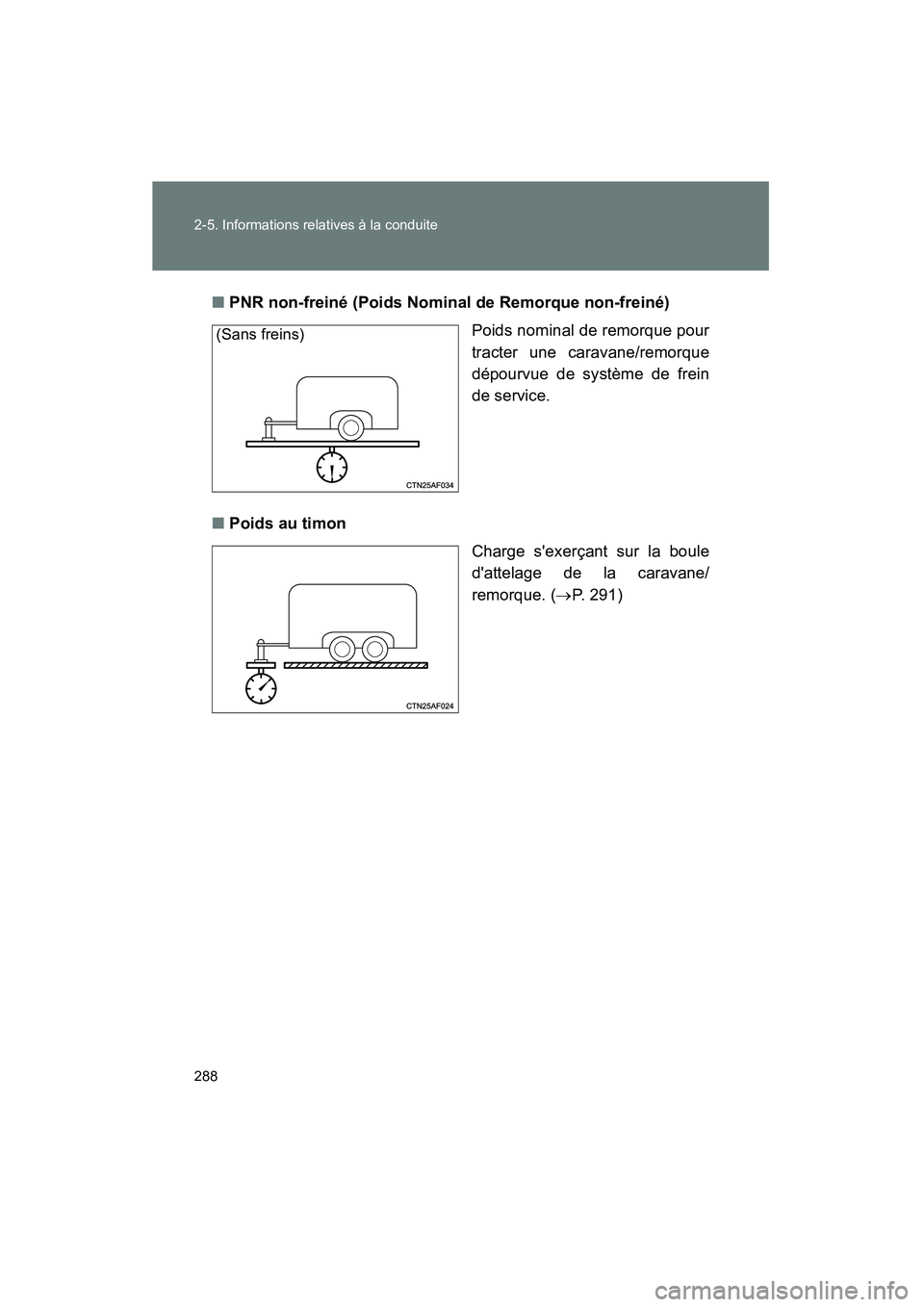

PNR non-freiné (Poids Nominal de Remorque non-freiné)
Poids nominal de remorque pour
tracter une caravane/remorque
dépourvue de système de frein
de service.
■ Poids au timon
Charge s'exerçant sur la boule
d'attelage de la caravane/
remorque. (→P. 291)
(Sans freins)

289
2-5. Informations relatives à la conduite
2
Au volant
Highlander_D

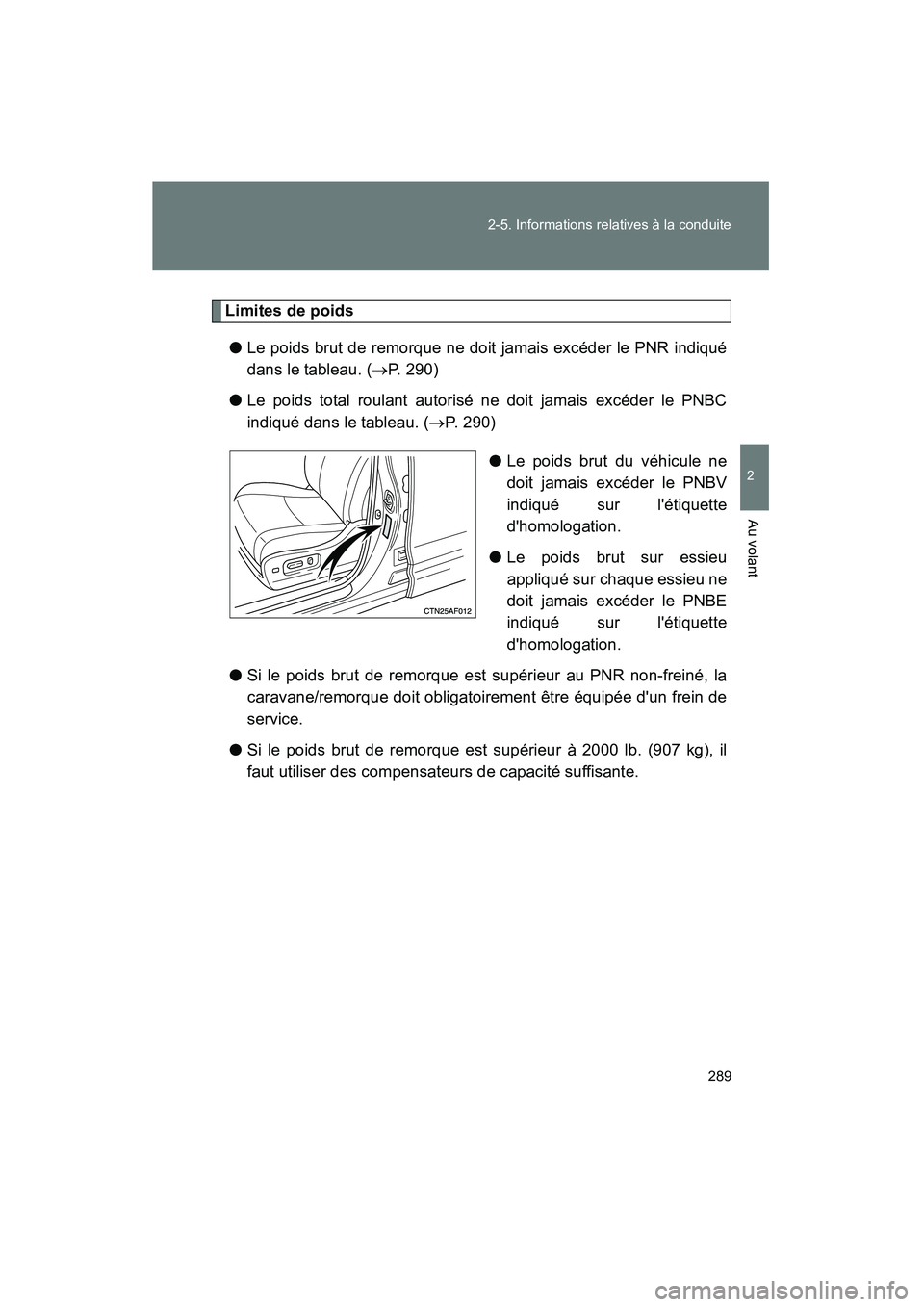

Limites de poids
● Le poids brut de remorque ne doit jamais excéder le PNR indiqué
dans le tableau. ( →P. 290)
● Le poids total roulant autorisé ne doit jamais excéder le PNBC
indiqué dans le tableau. ( →P. 290)
●Le poids brut du véhicule ne
doit jamais excéder le PNBV
indiqué sur l'étiquette
d'homologation.
● Le poids brut sur essieu
appliqué sur chaque essieu ne
doit jamais excéder le PNBE
indiqué sur l'étiquette
d'homologation.
● Si le poids brut de remorque est supérieur au PNR non-freiné, la
caravane/remorque doit obligatoirement être équipée d'un frein de
service.
● Si le poids brut de remorque est supérieur à 2000 lb. (907 kg), il
faut utiliser des compensateurs de capacité suffisante.

290 2-5. Informations relatives à la conduite
Highlander_D

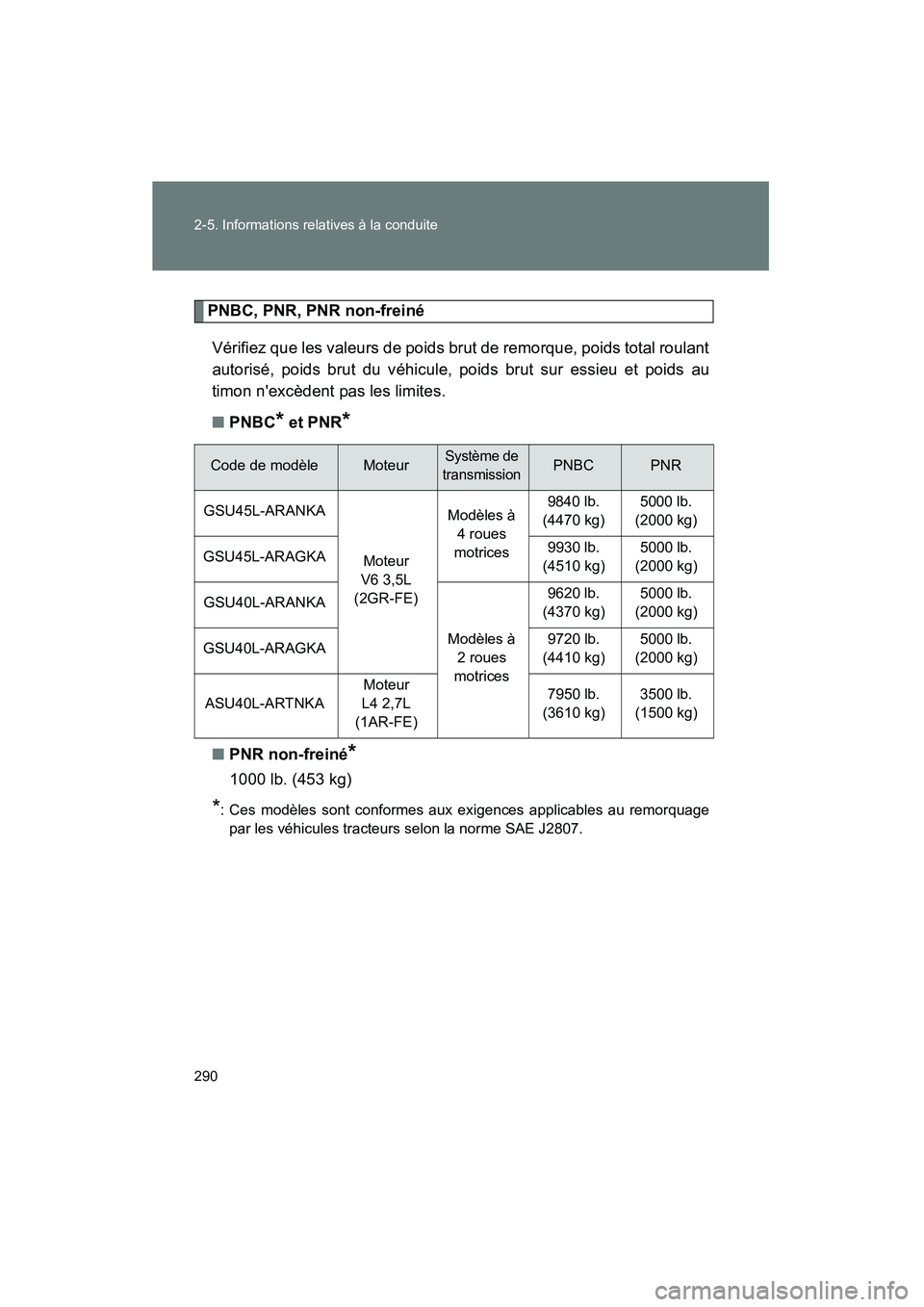

PNBC, PNR, PNR non-freinéVérifiez que les valeurs de poids brut de remorque, poids total roulant
autorisé, poids brut du véhicule, poids brut sur essieu et poids au
timon n'excèdent pas les limites.
■ PNBC
* et PNR*
■PNR non-freiné*
1000 lb. (453 kg)
*: Ces modèles sont conformes aux exigences applicables au remorquage
par les véhicules tracteurs selon la norme SAE J2807.
Code de modèleMoteurSystème de
transmissionPNBCPNR
GSU45L-ARANKA
Moteur
V6 3,5L
(2GR-FE) Modèles à
4 roues
motrices 9840 lb.
(4470 kg) 5000 lb.
(2000 kg)
GSU45L-ARAGKA 9930 lb.
(4510 kg) 5000 lb.
(2000 kg)
GSU40L-ARANKA Modèles à 2 roues
motrices 9620 lb.
(4370 kg) 5000 lb.
(2000 kg)
GSU40L-ARAGKA 9720 lb.
(4410 kg) 5000 lb.
(2000 kg)
ASU40L-ARTNKA Moteur
L4 2,7L
(1AR-FE) 7950 lb.
(3610 kg) 3500 lb.
(1500 kg)

291
2-5. Informations relatives à la conduite
2
Au volant
Highlander_D

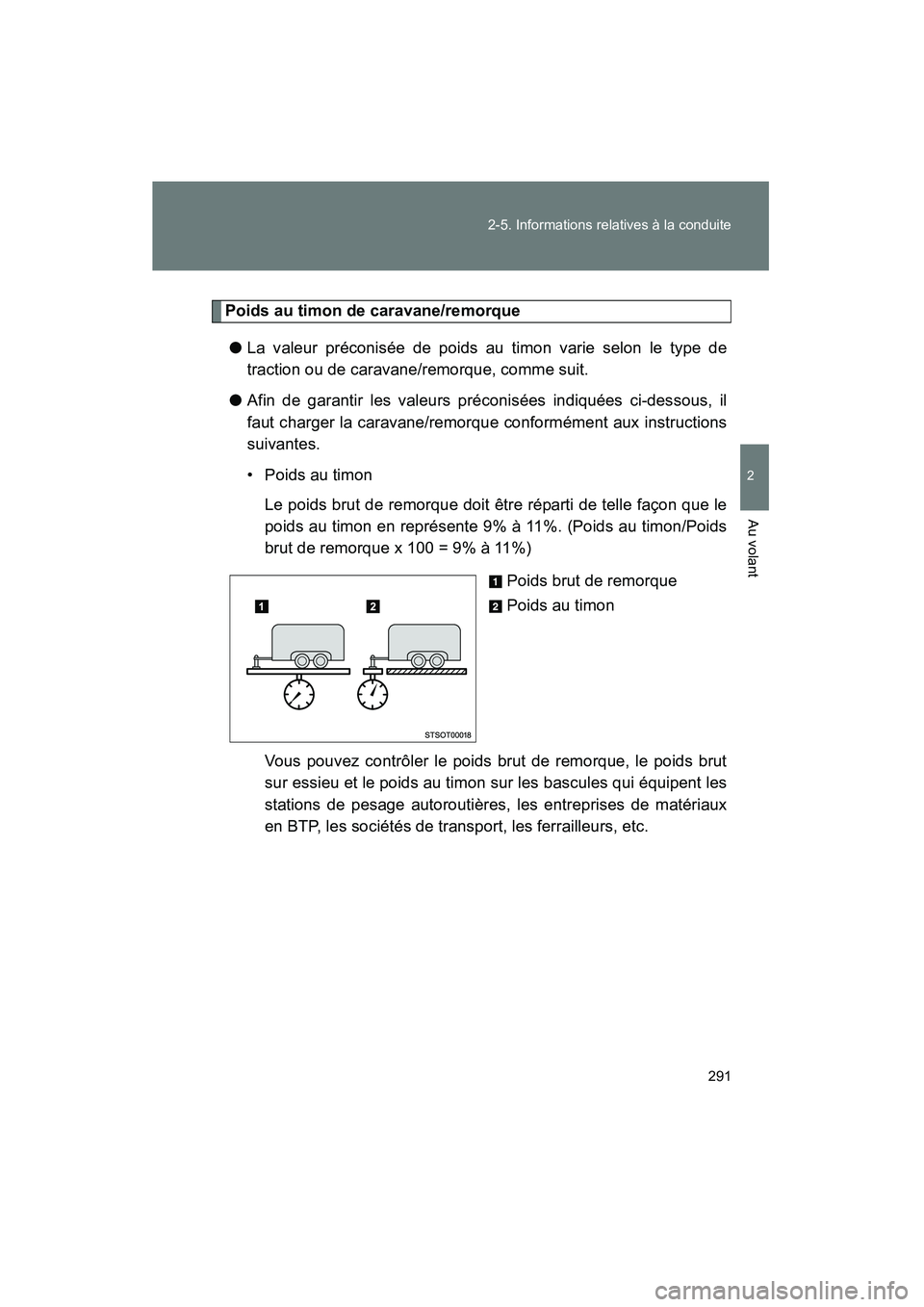

Poids au timon de caravane/remorque
● La valeur préconisée de poids au timon varie selon le type de
traction ou de caravane/remorque, comme suit.
● Afin de garantir les valeurs préconisées indiquées ci-dessous, il
faut charger la caravane/remorque conformément aux instructions
suivantes.
• Poids au timon
Le poids brut de remorque doit être réparti de telle façon que le
poids au timon en représente 9% à 11%. (Poids au timon/Poids
brut de remorque x 100 = 9% à 11%)
Poids brut de remorque
Poids au timon
Vous pouvez contrôler le poids brut de remorque, le poids brut
sur essieu et le poids au timon sur les bascules qui équipent les
stations de pesage autoroutières, les entreprises de matériaux
en BTP, les sociétés de transport, les ferrailleurs, etc.

292 2-5. Informations relatives à la conduite
Highlander_D
AttelageLes attelages pour caravane/remorque offrent des capacités de
traction différentes. Toyota vous recommande d'utiliser un attelage
Toyota pour votre véhicule. Pour plus de détails, consultez votre
concessionnaire Toyota.
● Si vous souhaitez installer un attelage pour caravane/remorque,
consultez votre concessionnaire Toyota.
● Utilisez exclusivement un attelage de capacité suffisante pour le
poids brut de remorque de votre véhicule.
● Conformez-vous aux instructions fournies par le fabricant de
l'attelage.
● Lubrifiez la boule d'attelage en lui appliquant une fine pellicule de
graisse.
● Démontez l'attelage dès lors que vous ne tractez pas de caravane/
remorque. Après démontage de l'attelage, protégez les trous de
fixation dans la structure du véhicule, afin de prévenir la
pénétration d'éléments extérieurs à l'intérieur du véhicule.

293
2-5. Informations relatives à la conduite
2
Au volant
Highlander_D

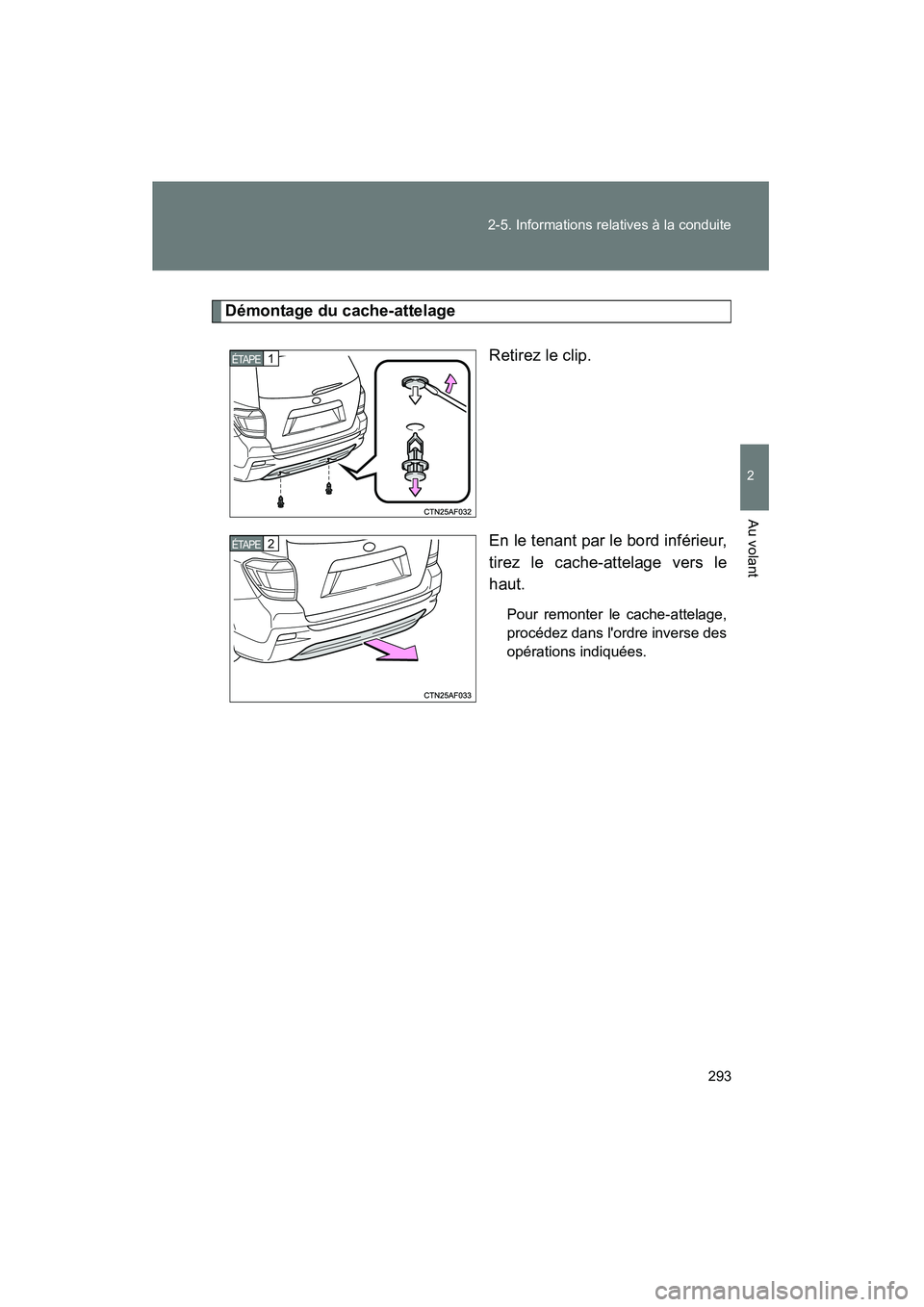

Démontage du cache-attelage
Retirez le clip.
En le tenant par le bord inférieur,
tirez le cache-attelage vers le
haut.
Pour remonter le cache-attelage,
procédez dans l'ordre inverse des
opérations indiquées.
1ÉTAPE
2ÉTAPE

294 2-5. Informations relatives à la conduite
Highlander_D

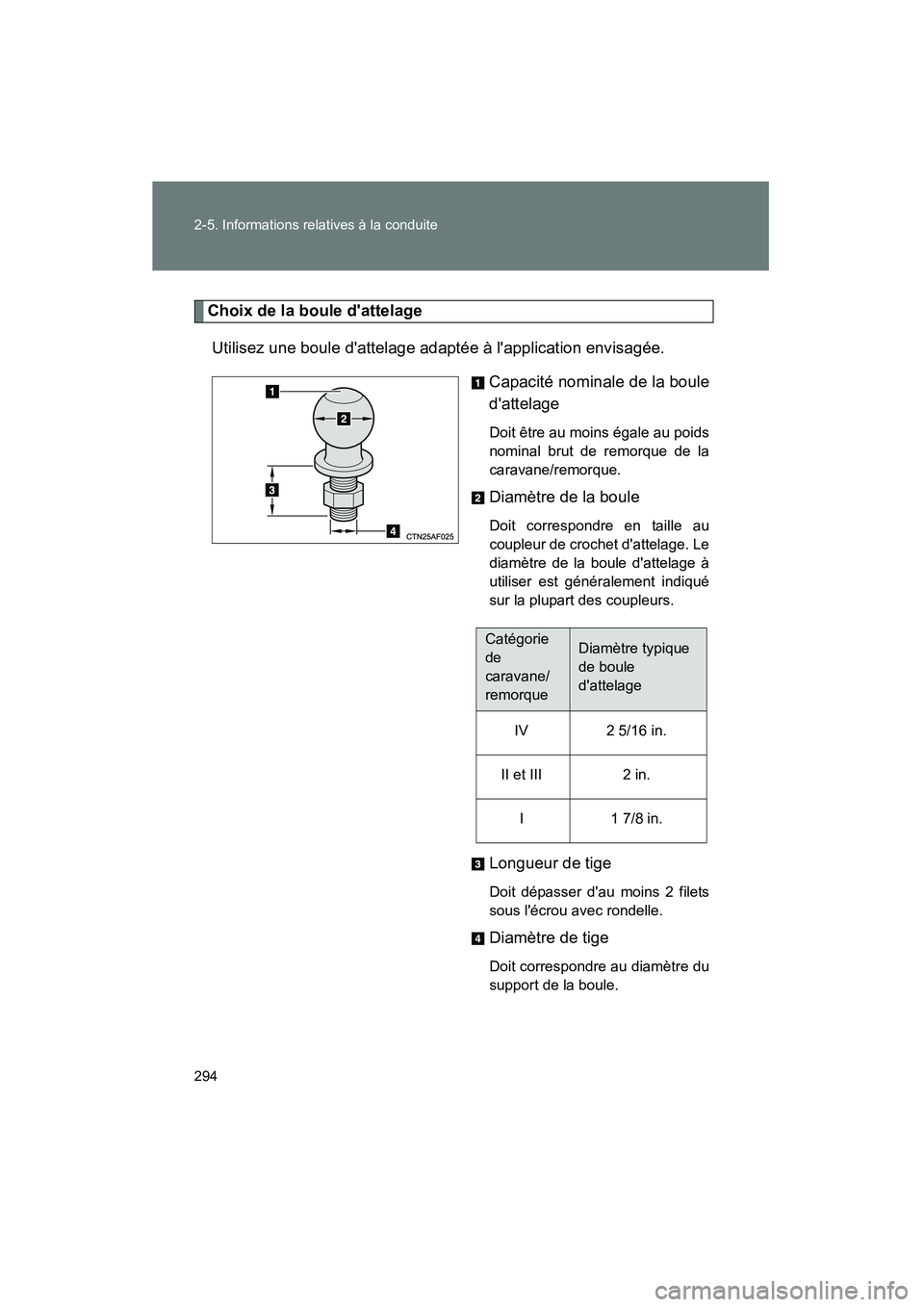

Choix de la boule d'attelageUtilisez une boule d'attelage adaptée à l'application envisagée. Capacité nominale de la boule
d'attelage
Doit être au moins égale au poids
nominal brut de remorque de la
caravane/remorque.
Diamètre de la boule
Doit correspondre en taille au
coupleur de crochet d'attelage. Le
diamètre de la boule d'attelage à
utiliser est généralement indiqué
sur la plupart des coupleurs.
Longueur de tige
Doit dépasser d'au moins 2 filets
sous l'écrou avec rondelle.
Diamètre de tige
Doit correspondre au diamètre du
support de la boule.
Catégorie
de
caravane/
remorqueDiamètre typique
de boule
d'attelage
IV 2 5/16 in.
II et III 2 in. I 1 7/8 in.
