2013 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

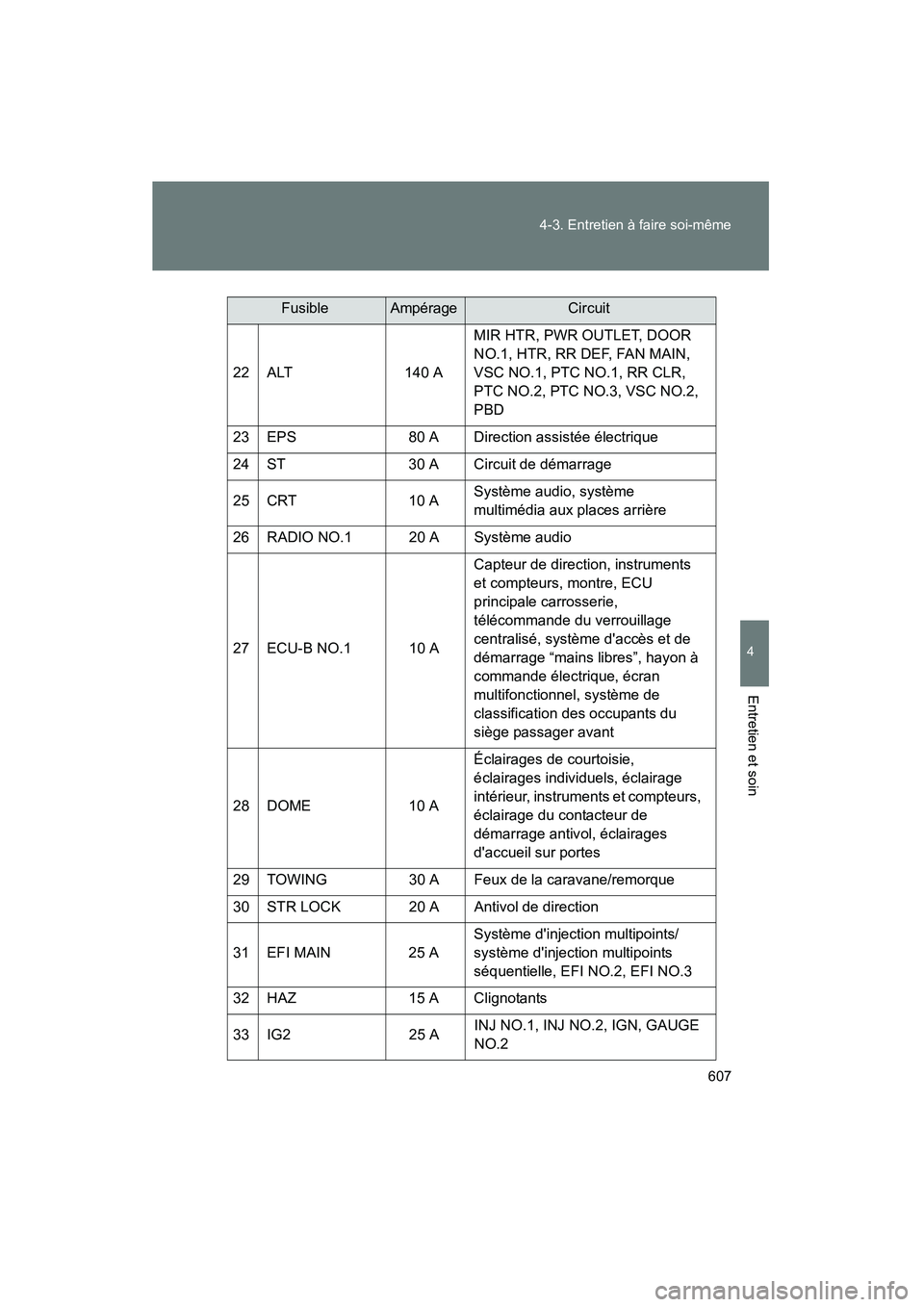

607
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
22 ALT
140 AMIR HTR, PWR OUTLET, DOOR
NO.1, HTR, RR DEF, FAN MAIN,
VSC NO.1, PTC NO.1, RR CLR,
PTC NO.2, PTC NO.3, VSC NO.2,
PBD
23 EPS 80 A Direction assistée électrique
24 ST 30 A Circuit de démarrage
25 CRT 10 ASystème audio, système
multimédia aux places arrière
26 RADIO NO.1 20 A Système audio
27 ECU-B NO.1 10 A Capteur de direction, instruments
et compteurs, montre, ECU
principale carrosserie,
télécommande du verrouillage
centralisé, système d'accès et de
démarrage “mains libres”, hayon à
commande électrique, écran
multifonctionnel, système de
classification des occupants du
siège passager avant
28 DOME 10 AÉclairages de courtoisie,
éclairages individuels, éclairage
intérieur, instruments et compteurs,
éclairage du contacteur de
démarrage antivol, éclairages
d'accueil sur portes
29 TOWING 30 A Feux de la caravane/remorque
30 STR LOCK 20 A Antivol de direction
31 EFI MAIN 25 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, EFI NO.2, EFI NO.3
32 HAZ 15 A Clignotants
33 IG2 25 AINJ NO.1, INJ NO.2, IGN, GAUGE
NO.2
FusibleAmpérageCircuit

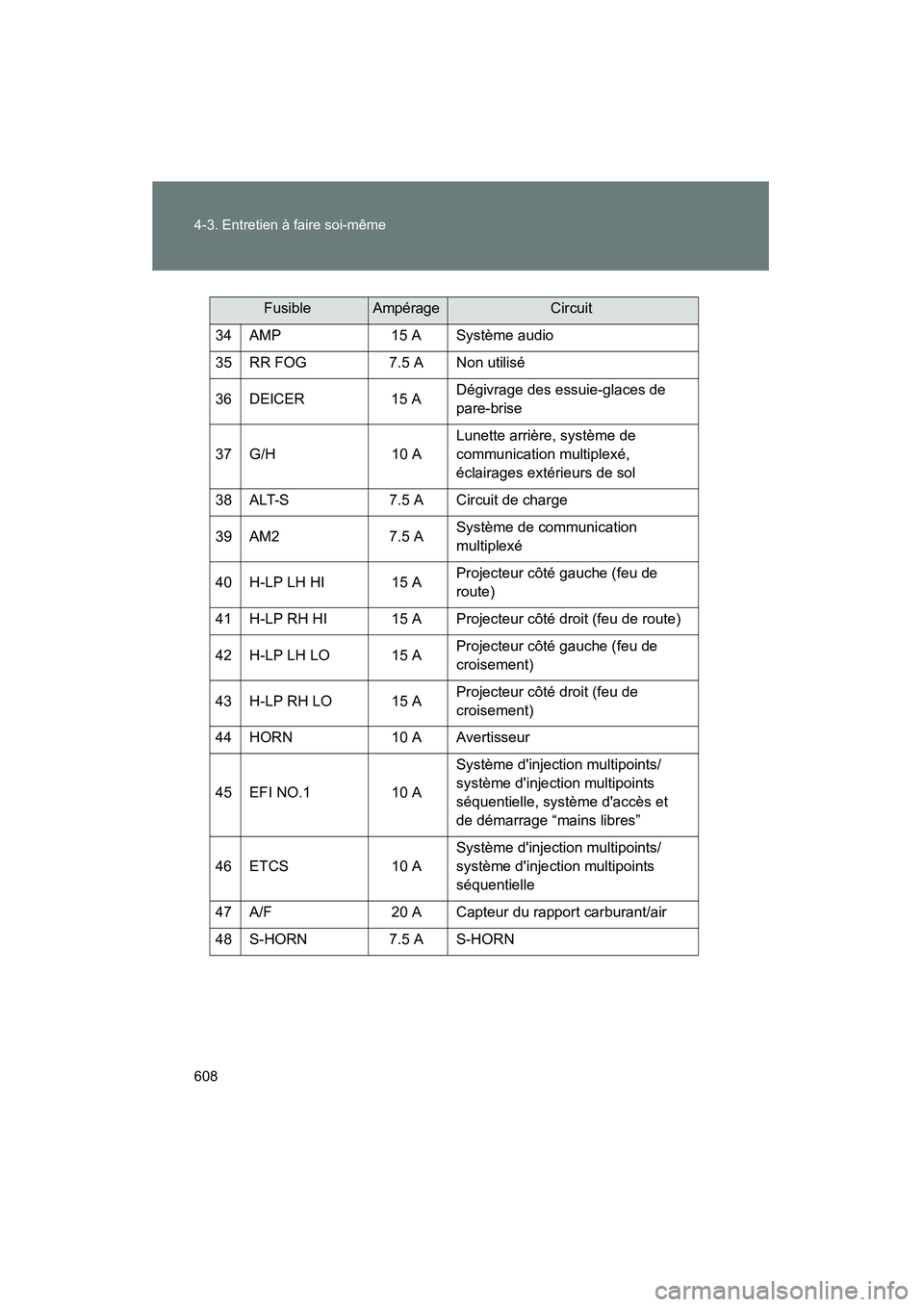

608 4-3. Entretien à faire soi-même
Highlander_D
34 AMP15 A Système audio
35 RR FOG 7.5 A Non utilisé
36 DEICER 15 ADégivrage des essuie-glaces de
pare-brise
37 G/H 10 ALunette arrière, système de
communication multiplexé,
éclairages extérieurs de sol
38 ALT-S 7.5 A Circuit de charge
39 AM2 7.5 ASystème de communication
multiplexé
40 H-LP LH HI 15 A Projecteur côté gauche (feu de
route)
41 H-LP RH HI 15 A Projecteur côté droit (feu de route)
42 H-LP LH LO 15 A Projecteur côté gauche (feu de
croisement)
43 H-LP RH LO 15 A Projecteur côté droit (feu de
croisement)
44 HORN 10 A Avertisseur
45 EFI NO.1 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, système d'accès et
de démarrage “mains libres”
46 ETCS 10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle
47 A/F 20 A Capteur du rapport carburant/air
48 S-HORN 7.5 A S-HORN
FusibleAmpérageCircuit

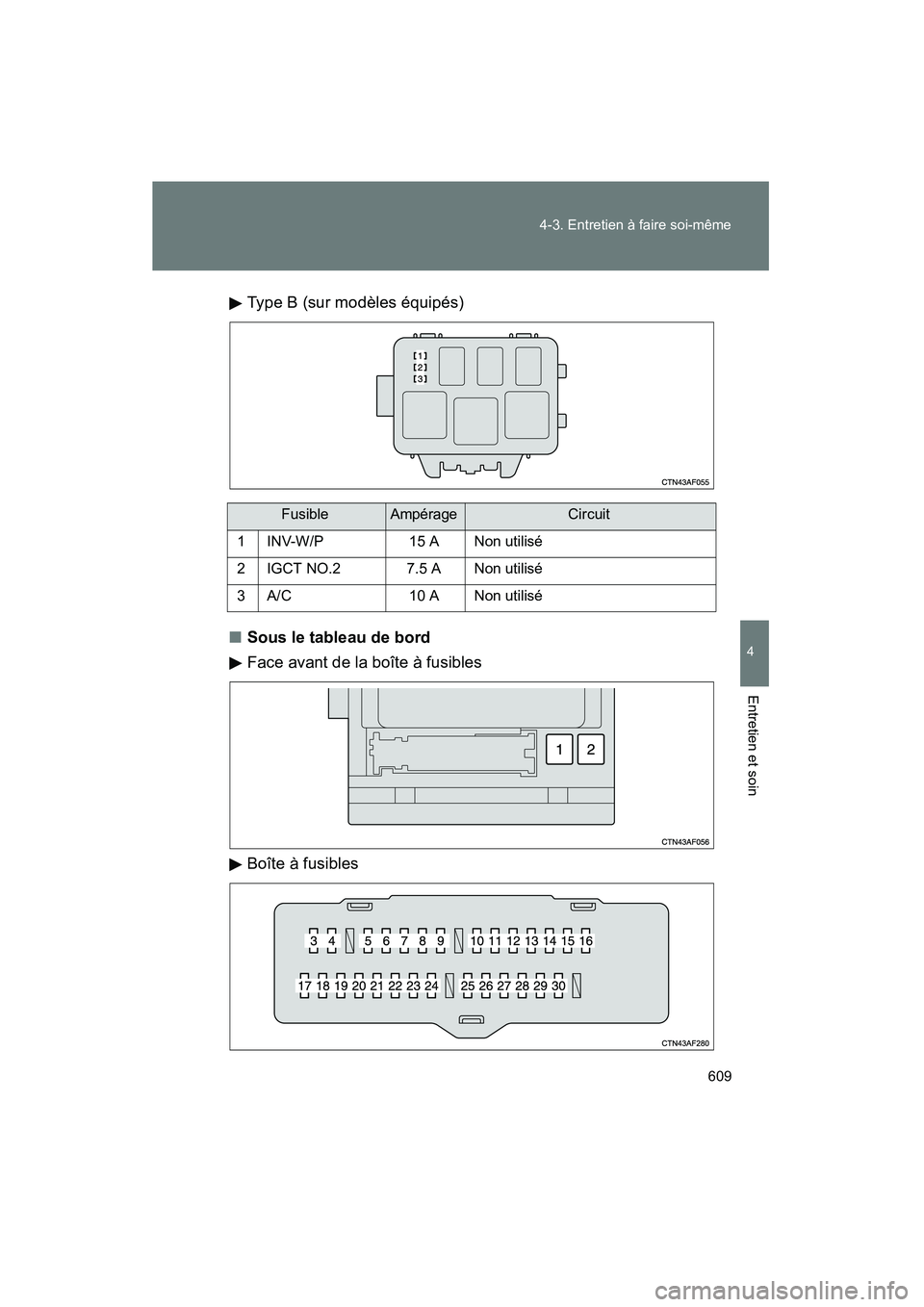

609
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
Type B (sur modèles équipés)
■ Sous le tableau de bord
Face avant de la boîte à fusibles
Boîte à fusibles
FusibleAmpérageCircuit
1 INV-W/P 15 A Non utilisé
2 IGCT NO.2 7.5 A Non utilisé
3 A/C 10 A Non utilisé

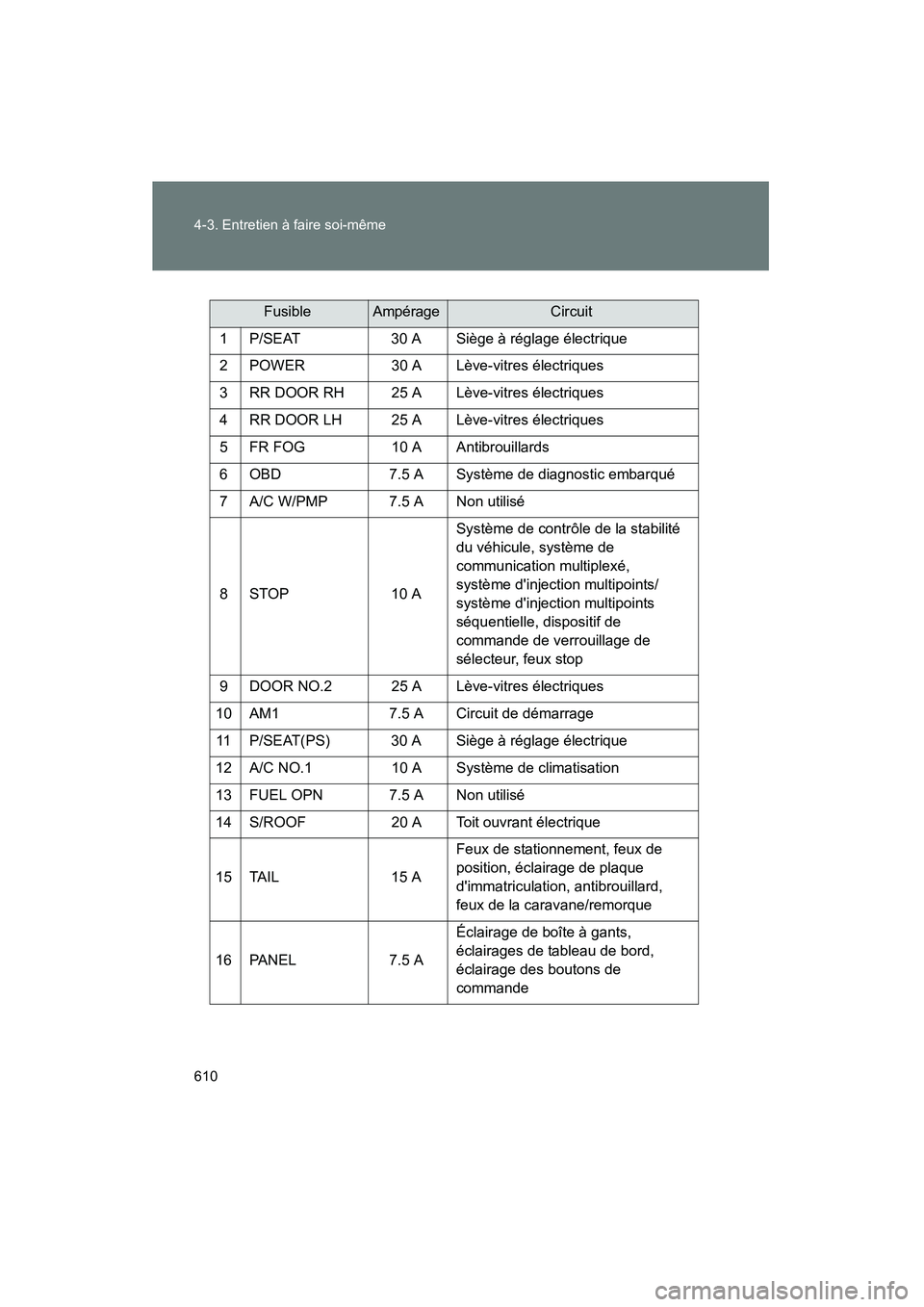

610 4-3. Entretien à faire soi-même
Highlander_D
FusibleAmpérageCircuit
1 P/SEAT 30 A Siège à réglage électrique
2 POWER 30 A Lève-vitres électriques
3 RR DOOR RH 25 A Lève-vitres électriques
4 RR DOOR LH 25 A Lève-vitres électriques
5 FR FOG 10 A Antibrouillards
6 OBD 7.5 A Système de diagnostic embarqué
7 A/C W/PMP 7.5 A Non utilisé
8 STOP 10 ASystème de contrôle de la stabilité
du véhicule, système de
communication multiplexé,
système d'injection multipoints/
système d'injection multipoints
séquentielle, dispositif de
commande de verrouillage de
sélecteur, feux stop
9 DOOR NO.2 25 A Lève-vitres électriques
10 AM1 7.5 A Circuit de démarrage
11 P/SEAT(PS) 30 A Siège à réglage électrique
12 A/C NO.1 10 A Système de climatisation
13 FUEL OPN 7.5 A Non utilisé
14 S/ROOF 20 A Toit ouvrant électrique
15 TAIL 15 AFeux de stationnement, feux de
position, éclairage de plaque
d'immatriculation, antibrouillard,
feux de la caravane/remorque
16 PANEL 7.5 AÉclairage de boîte à gants,
éclairages de tableau de bord,
éclairage des boutons de
commande

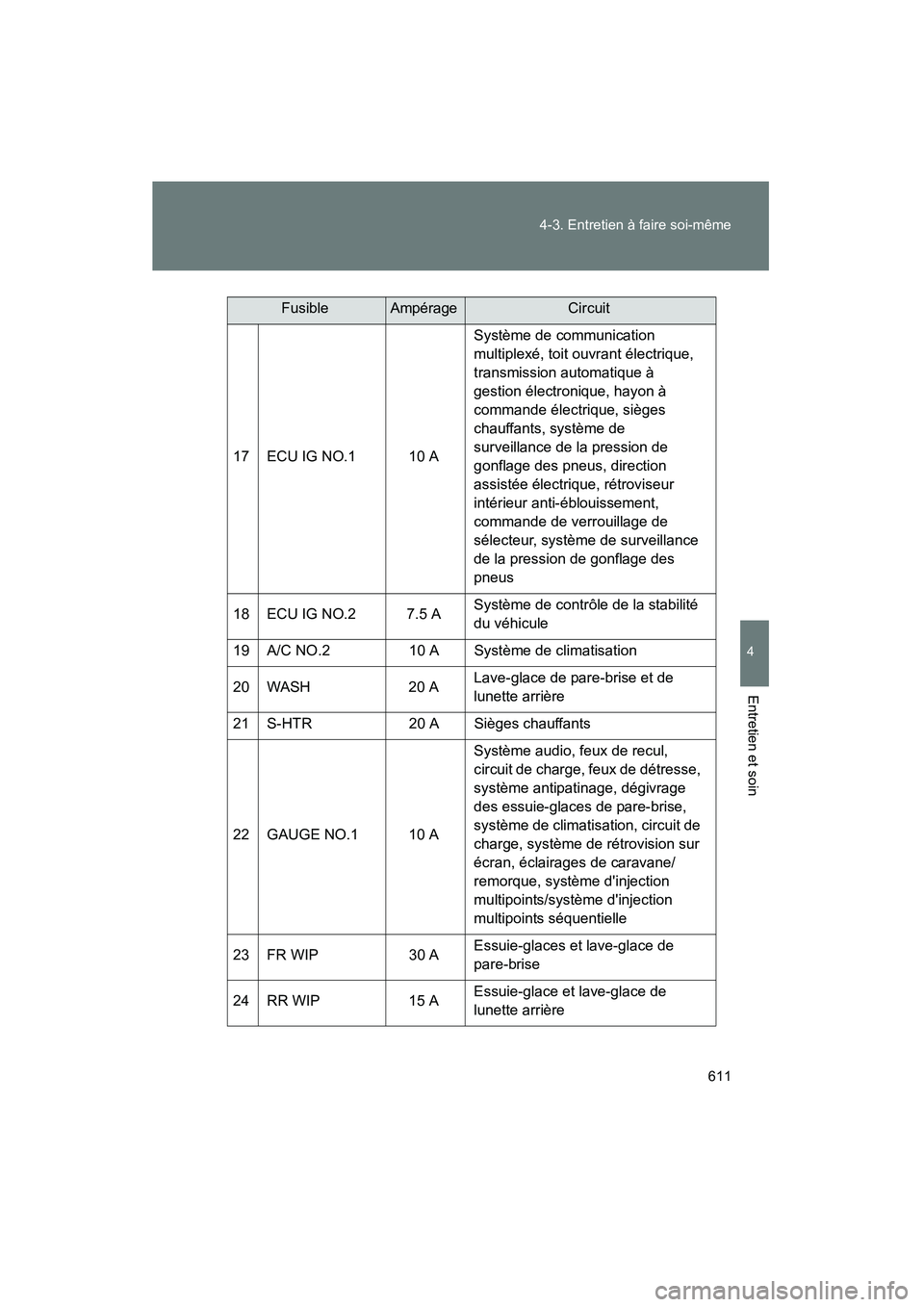

611
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
17 ECU IG NO.1 10 A
Système de communication
multiplexé, toit ouvrant électrique,
transmission automatique à
gestion électronique, hayon à
commande électrique, sièges
chauffants, système de
surveillance de la pression de
gonflage des pneus, direction
assistée électrique, rétroviseur
intérieur anti-éblouissement,
commande de verrouillage de
sélecteur, système de surveillance
de la pression de gonflage des
pneus
18 ECU IG NO.2 7.5 A Système de contrôle de la stabilité
du véhicule
19 A/C NO.2 10 A Système de climatisation
20 WASH 20 A Lave-glace de pare-brise et de
lunette arrière
21 S-HTR 20 A Sièges chauffants
22 GAUGE NO.1 10 A Système audio, feux de recul,
circuit de charge, feux de détresse,
système antipatinage, dégivrage
des essuie-glaces de pare-brise,
système de climatisation, circuit de
charge, système de rétrovision sur
écran, éclairages de caravane/
remorque, système d'injection
multipoints/système d'injection
multipoints séquentielle
23 FR WIP 30 A Essuie-glaces et lave-glace de
pare-brise
24 RR WIP 15 A Essuie-glace et lave-glace de
lunette arrière
FusibleAmpérageCircuit

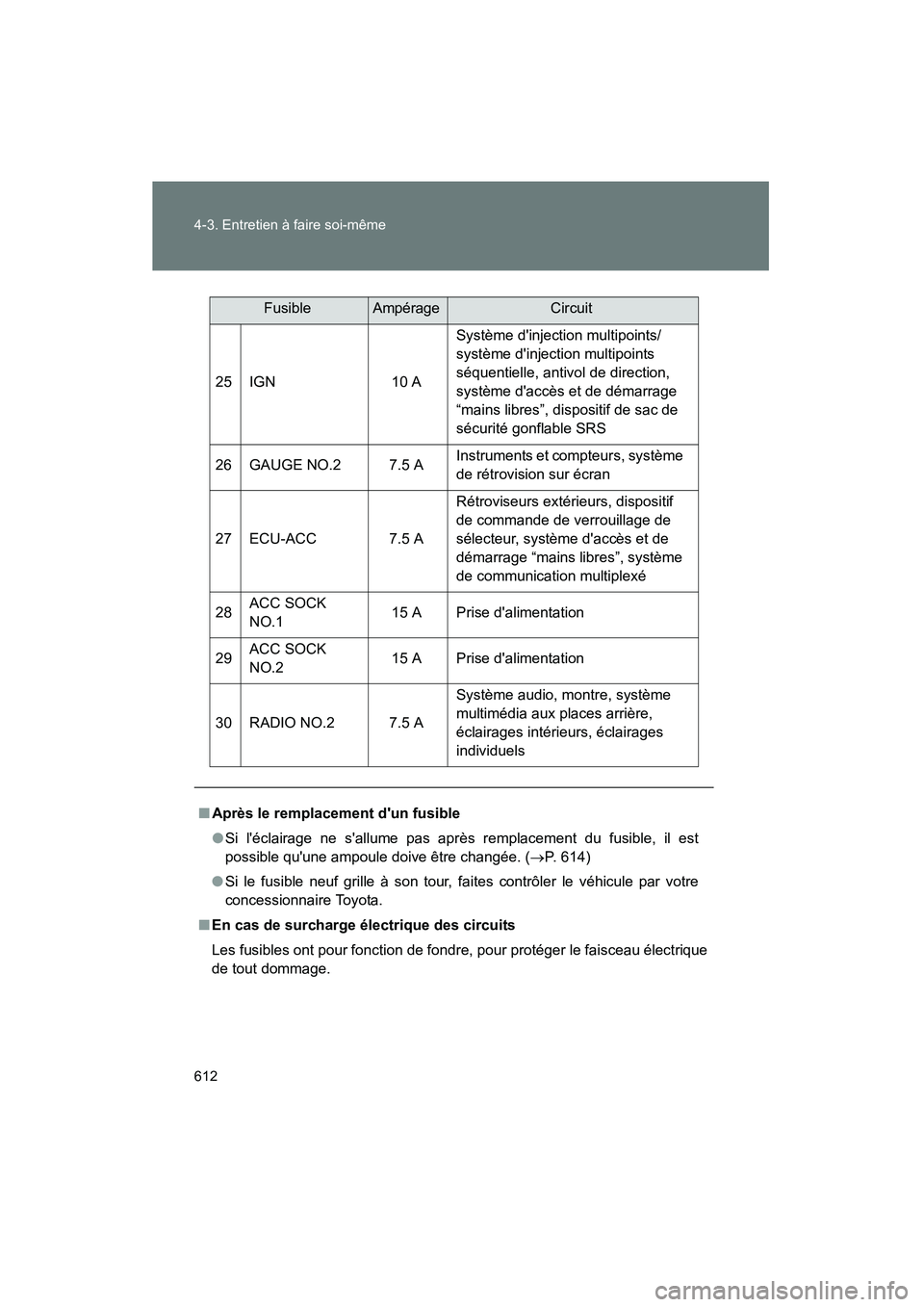

612 4-3. Entretien à faire soi-même
Highlander_D
25 IGN10 ASystème d'injection multipoints/
système d'injection multipoints
séquentielle, antivol de direction,
système d'accès et de démarrage
“mains libres”, dispositif de sac de
sécurité gonflable SRS
26 GAUGE NO.2 7.5 A Instruments et compteurs, système
de rétrovision sur écran
27 ECU-ACC 7.5 A Rétroviseurs extérieurs, dispositif
de commande de verrouillage de
sélecteur, système d'accès et de
démarrage “mains libres”, système
de communication multiplexé
28 ACC SOCK
NO.1 15 A Prise d'alimentation
29 ACC SOCK
NO.2 15 A Prise d'alimentation
30 RADIO NO.2 7.5 A Système audio, montre, système
multimédia aux places arrière,
éclairages intérieurs, éclairages
individuels
■ Après le remplacement d'un fusible
●Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. (→ P. 614)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
FusibleAmpérageCircuit

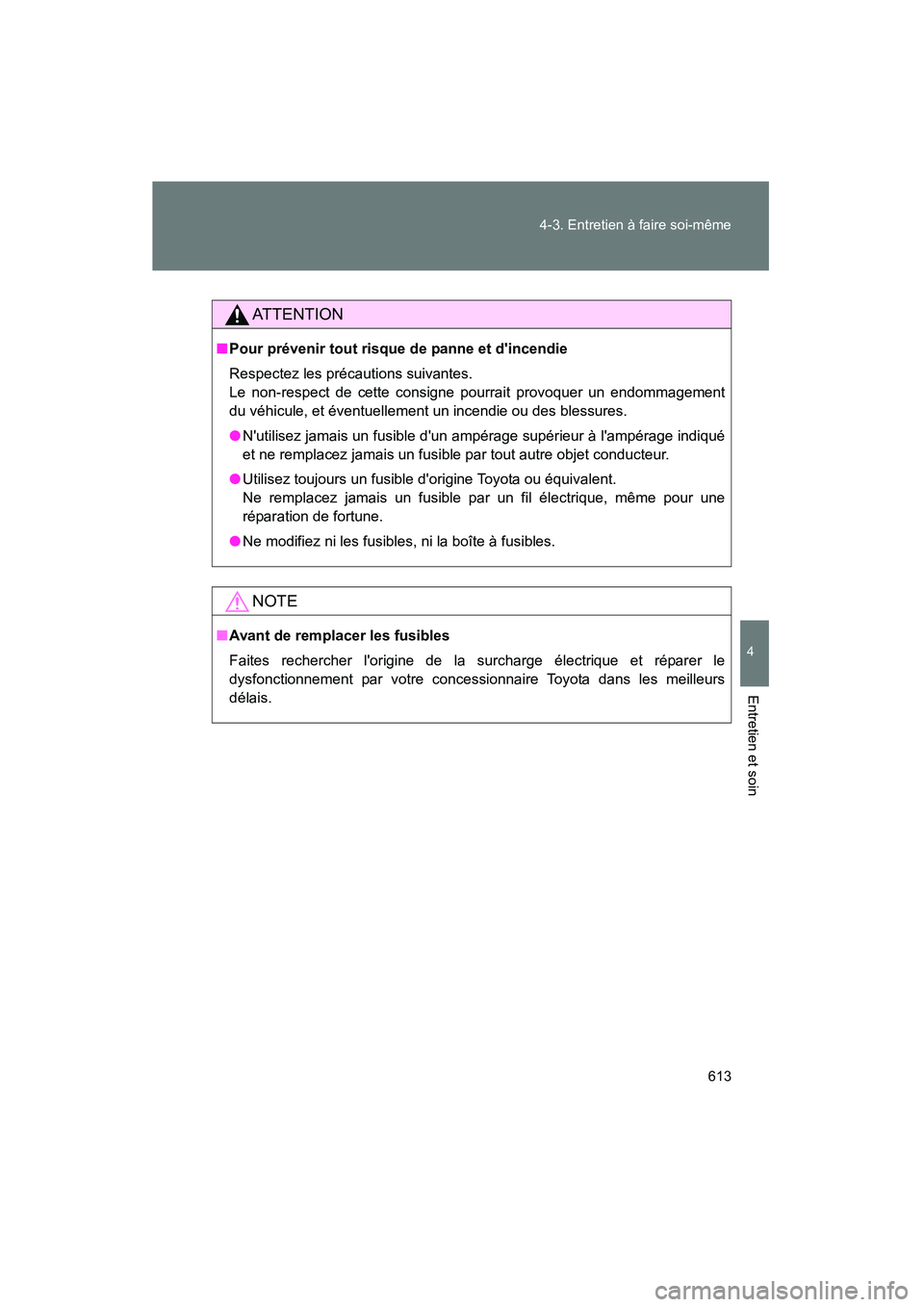

613
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
AT T E N T I O N
■
Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et éventuellement un incendie ou des blessures.
● N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet conducteur.
● Utilisez toujours un fusible d'origine Toyota ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une
réparation de fortune.
● Ne modifiez ni les fusibles, ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher l'origine de la surcharge électrique et réparer le
dysfonctionnement par votre concessionnaire Toyota dans les meilleurs
délais.

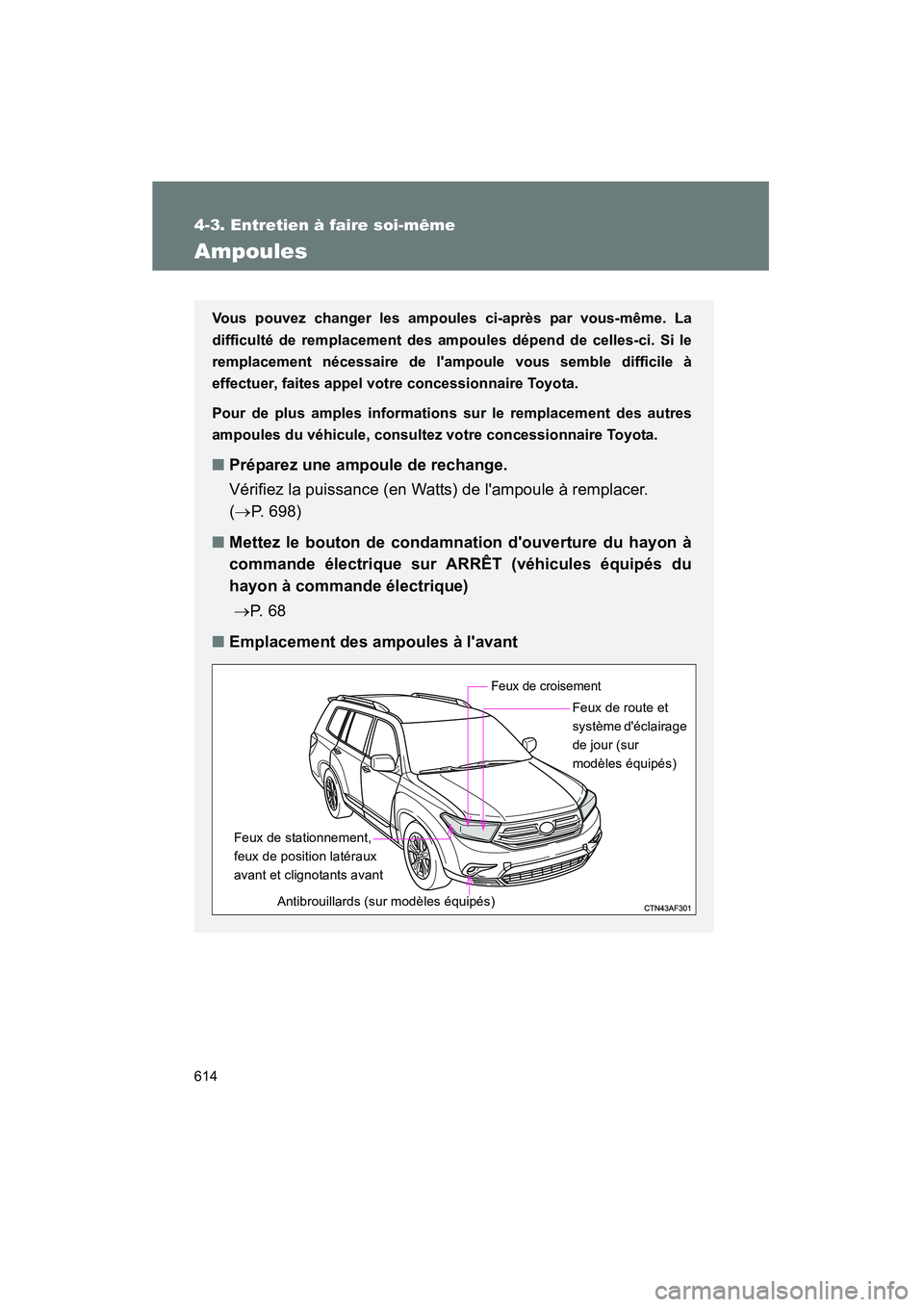

614
4-3. Entretien à faire soi-même
Highlander_D
Ampoules
Vous pouvez changer les ampoules ci-après par vous-même. La
difficulté de remplacement des ampoules dépend de celles-ci. Si le
remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, faites appel votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des autres
ampoules du véhicule, consultez votre concessionnaire Toyota.
■ Préparez une ampoule de rechange.
Vérifiez la puissance (en Watts) de l'ampoule à remplacer.
(→ P. 698)
■ Mettez le bouton de condamnation d'ouverture du hayon à
commande électrique sur ARRÊT (véhicules équipés du
hayon à commande électrique)
→ P. 6 8
■ Emplacement des ampoules à l'avant
Feux de route et
système d'éclairage
de jour (sur
modèles équipés)
Feux de croisement
Antibrouillards (sur modèles équipés)
Feux de stationnement,
feux de position latéraux
avant et clignotants avant
