2013 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

167
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Highlander_D
Sièges de la deuxième
rangée: Pattes d'ancrage
(pour la sangle de retenue
supérieure)
Des pattes d'ancrage sont
prévues sur les sièges de la
seconde rangée.

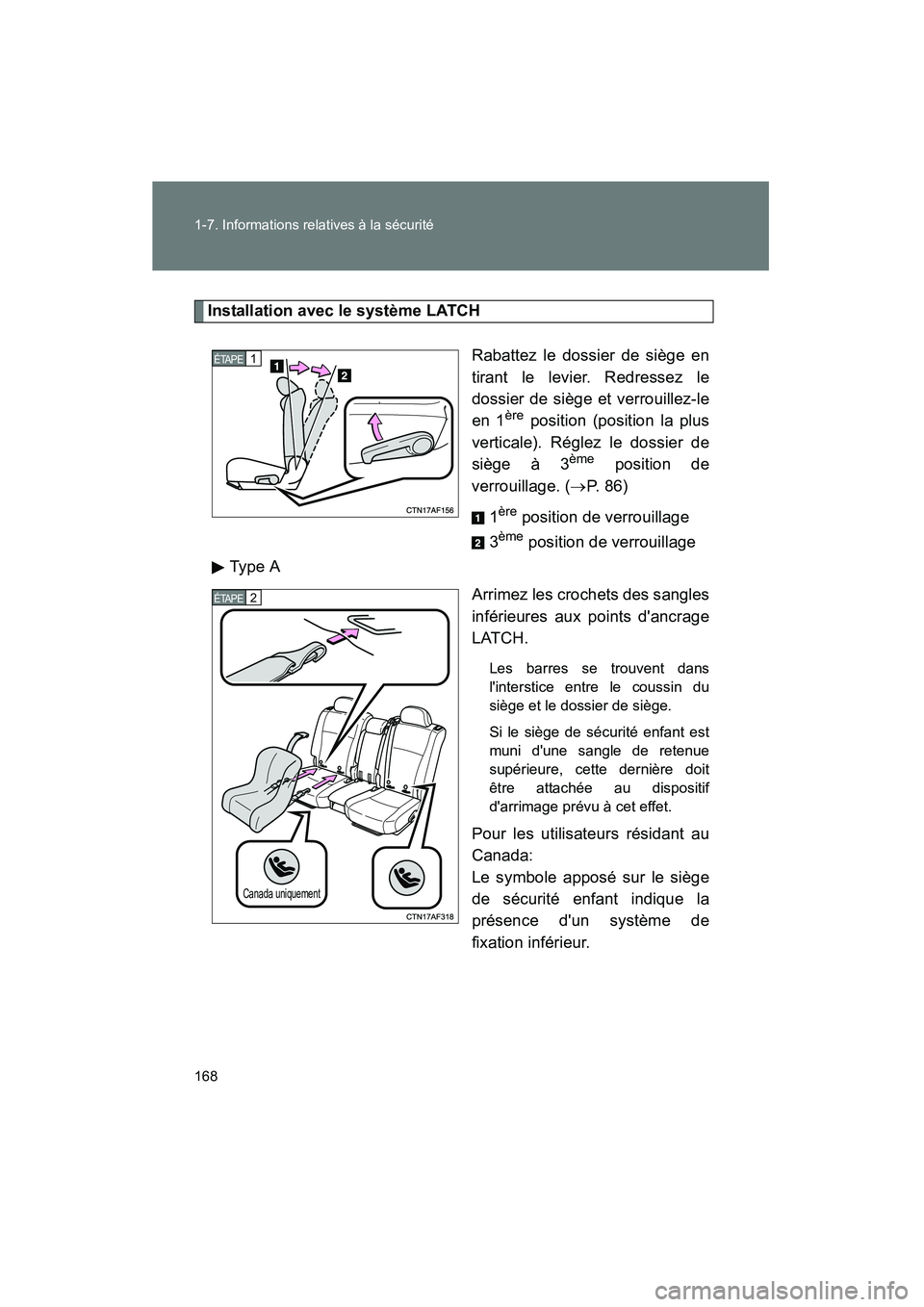

168 1-7. Informations relatives à la sécurité
Highlander_D
Installation avec le système LATCHRabattez le dossier de siège en
tirant le levier. Redressez le
dossier de siège et verrouillez-le
en 1
ère position (position la plus
verticale). Réglez le dossier de
siège à 3
ème position de
verrouillage. ( →P. 8 6 )
1
ère position de verrouillage
3
ème position de verrouillage
Ty pe A
Arrimez les crochets des sangles
inférieures aux points d'ancrage
LATCH.
Les barres se trouvent dans
l'interstice entre le coussin du
siège et le dossier de siège.
Si le siège de sécurité enfant est
muni d'une sangle de retenue
supérieure, cette dernière doit
être attachée au dispositif
d'arrimage prévu à cet effet.
Pour les utilisateurs résidant au
Canada:
Le symbole apposé sur le siège
de sécurité enfant indique la
présence d'un système de
fixation inférieur.
1ÉTAPE
2ÉTAPE
Canada uniquement

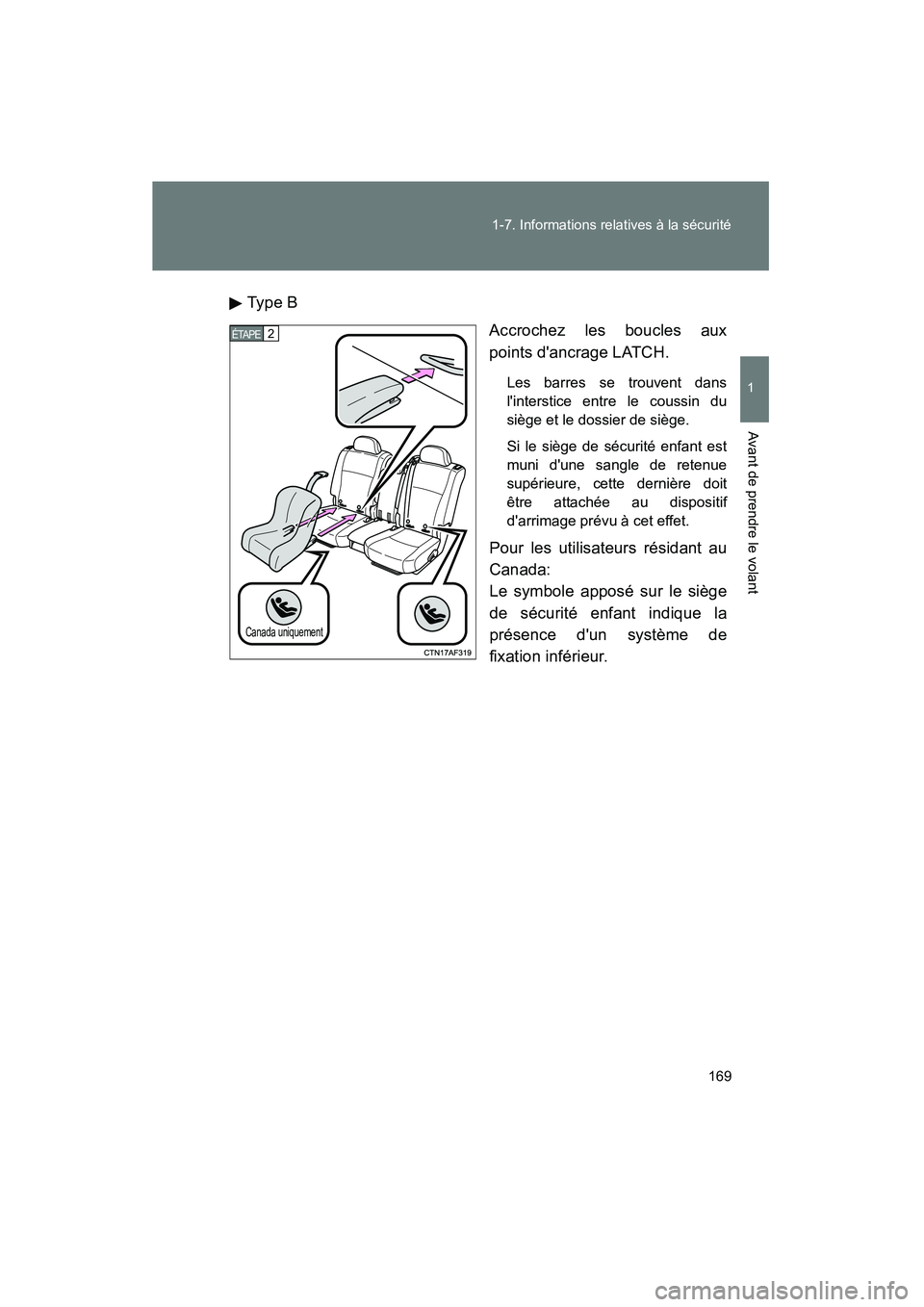

169
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Highlander_D
Type B
Accrochez les boucles aux
points d'ancrage LATCH.
Les barres se trouvent dans
l'interstice entre le coussin du
siège et le dossier de siège.
Si le siège de sécurité enfant est
muni d'une sangle de retenue
supérieure, cette dernière doit
être attachée au dispositif
d'arrimage prévu à cet effet.
Pour les utilisateurs résidant au
Canada:
Le symbole apposé sur le siège
de sécurité enfant indique la
présence d'un système de
fixation inférieur.
Canada uniquement
2ÉTAPE

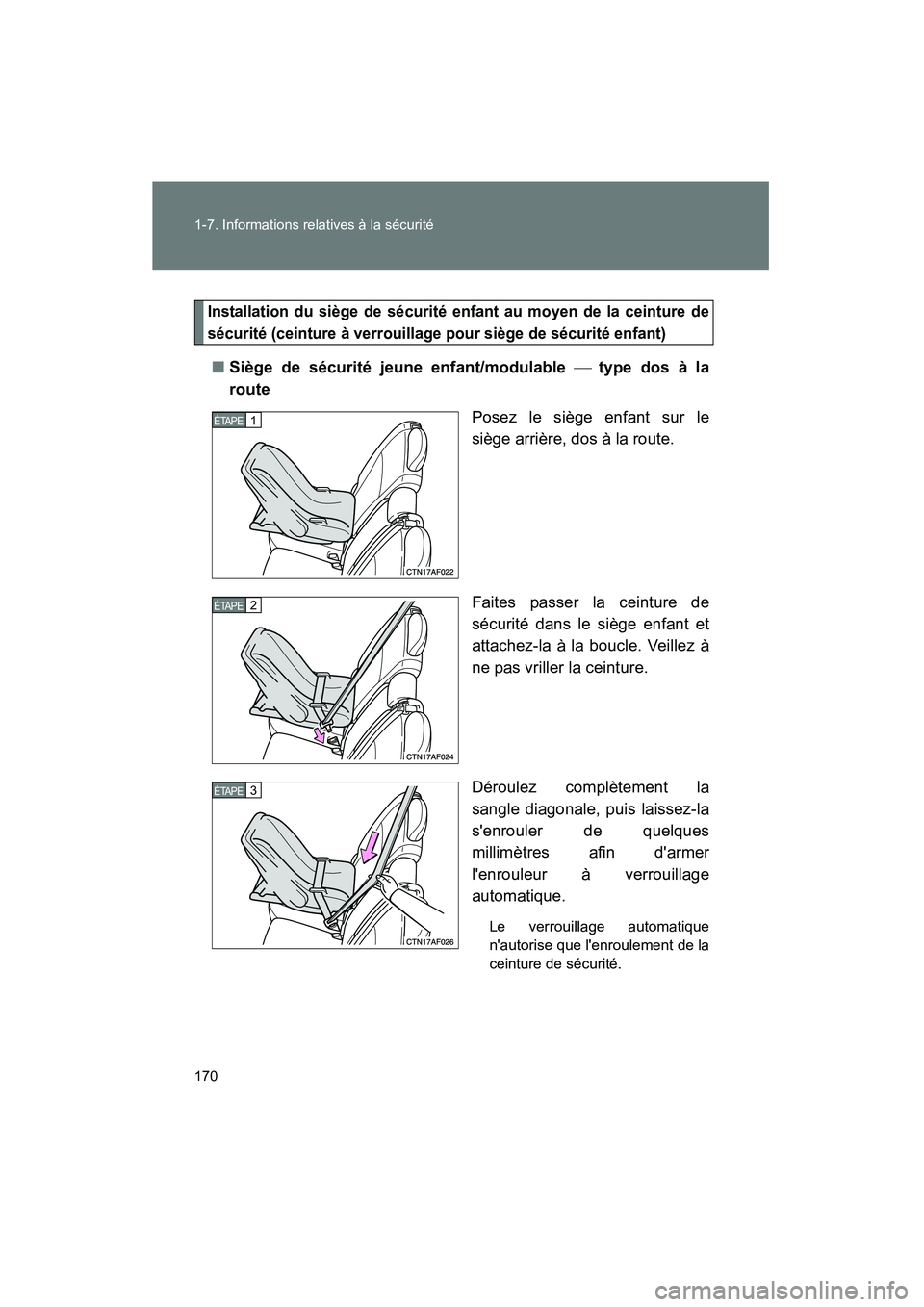

170 1-7. Informations relatives à la sécurité
Highlander_D
Installation du siège de sécurité enfant au moyen de la ceinture de
sécurité (ceinture à verrouillage pour siège de sécurité enfant)
■Siège de sécurité jeune enfant/modulable  type dos à la
route
Posez le siège enfant sur le
siège arrière, dos à la route.
Faites passer la ceinture de
sécurité dans le siège enfant et
attachez-la à la boucle. Veillez à
ne pas vriller la ceinture.
Déroulez complètement la
sangle diagonale, puis laissez-la
s'enrouler de quelques
millimètres afin d'armer
l'enrouleur à verrouillage
automatique.
Le verrouillage automatique
n'autorise que l'enroulement de la
ceinture de sécurité.
1ÉTAPE
2ÉTAPE
3ÉTAPE

171
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Highlander_D
Plaquez le siège enfant contre le
dossier de siège arrière et
laissez la sangle diagonale
s'enrouler jusqu'à ce que le
siège enfant soit correctement
en place.
Une fois la sangle diagonale
enroulée au point d'être tendue,
tirez sur la ceinture pour contrôler
qu'elle ne peut plus être déroulée.
■
Siège modulable  type face à la route
Posez le siège enfant sur le
siège, face à la route.
Faites passer la ceinture de
sécurité dans le siège enfant et
attachez-la à la boucle. Veillez à
ne pas vriller la ceinture.
4ÉTAPE
1ÉTAPE
2ÉTAPE

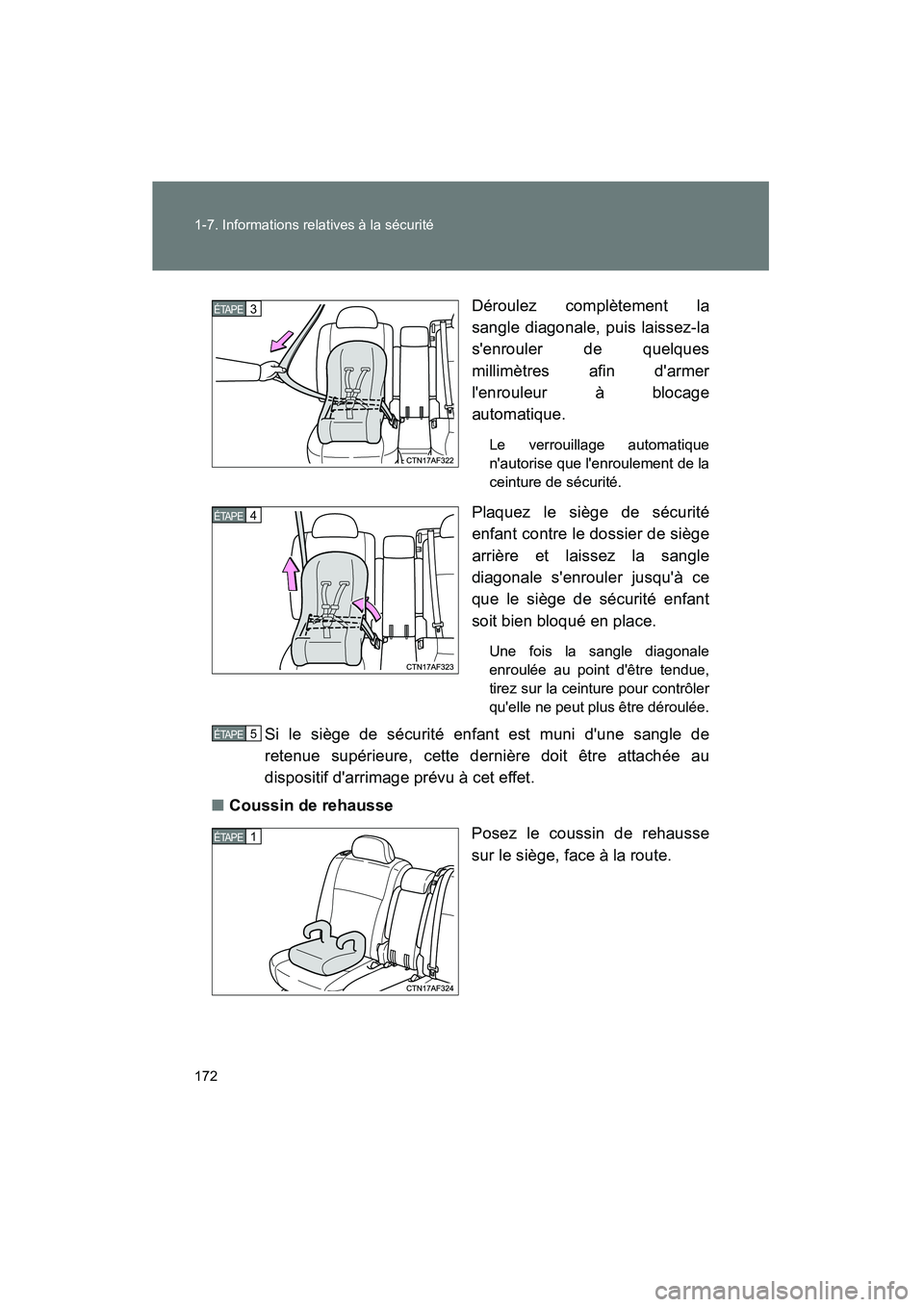

172 1-7. Informations relatives à la sécurité
Highlander_DDéroulez complètement la
sangle diagonale, puis laissez-la
s'enrouler de quelques
millimètres afin d'armer
l'enrouleur à blocage
automatique.
Le verrouillage automatique
n'autorise que l'enroulement de la
ceinture de sécurité.
Plaquez le siège de sécurité
enfant contre le dossier de siège
arrière et laissez la sangle
diagonale s'enrouler jusqu'à ce
que le siège de sécurité enfant
soit bien bloqué en place.
Une fois la sangle diagonale
enroulée au point d'être tendue,
tirez sur la ceinture pour contrôler
qu'elle ne peut plus être déroulée.
Si le siège de sécurité enfant est muni d'une sangle de
retenue supérieure, cette dernière doit être attachée au
dispositif d'arrimage prévu à cet effet.
■ Coussin de rehausse
Posez le coussin de rehausse
sur le siège, face à la route.
3ÉTAPE
4ÉTAPE
5ÉTAPE
1ÉTAPE

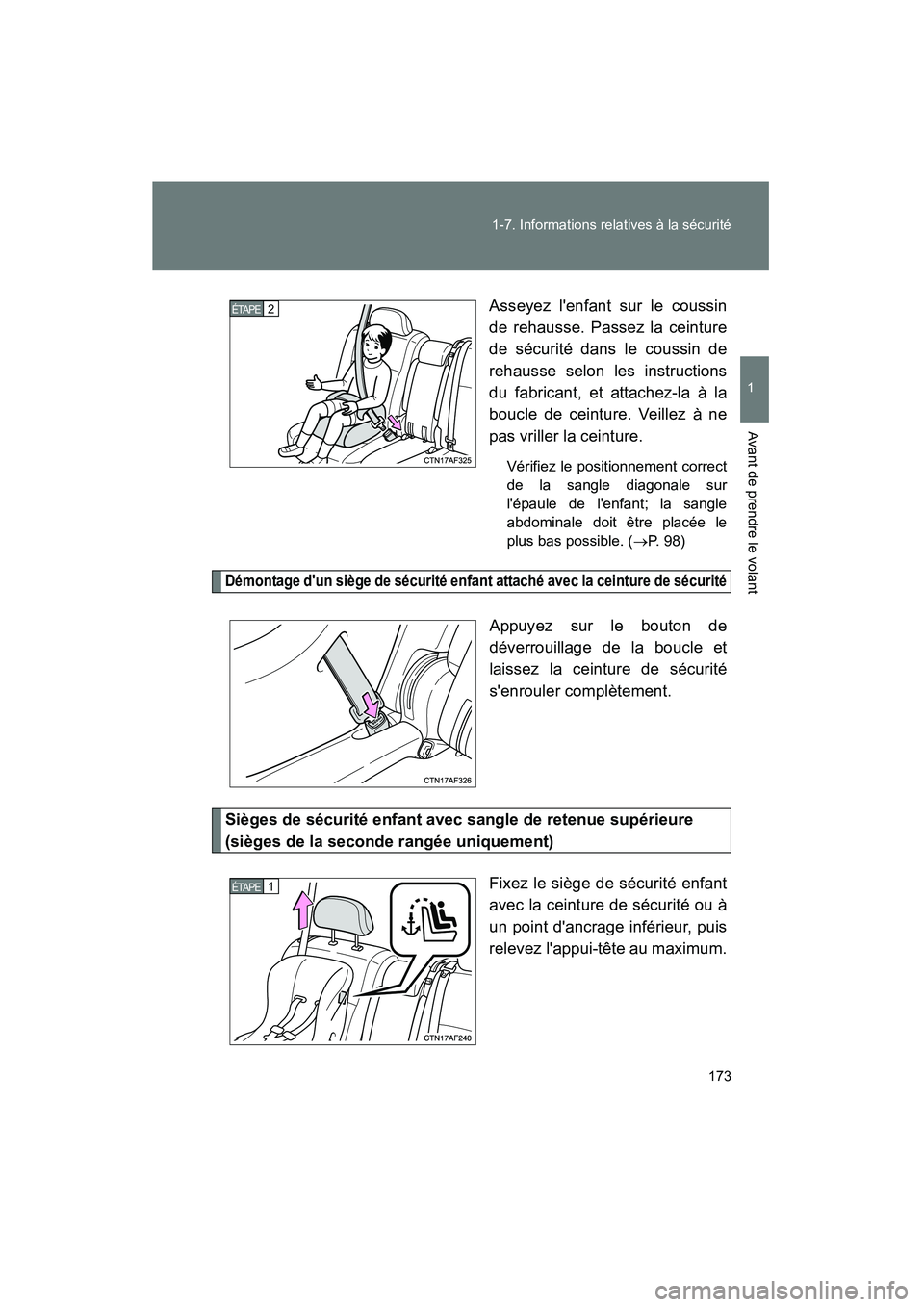

173
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Highlander_D
Asseyez l'enfant sur le coussin
de rehausse. Passez la ceinture
de sécurité dans le coussin de
rehausse selon les instructions
du fabricant, et attachez-la à la
boucle de ceinture. Veillez à ne
pas vriller la ceinture.
Vérifiez le positionnement correct
de la sangle diagonale sur
l'épaule de l'enfant; la sangle
abdominale doit être placée le
plus bas possible. (
→P. 98)
Démontage d'un siège de sécurité enfant attaché avec la ceinture de sécurité
Appuyez sur le bouton de
déverrouillage de la boucle et
laissez la ceinture de sécurité
s'enrouler complètement.
Sièges de sécurité enfant avec sangle de retenue supérieure
(sièges de la seconde rangée uniquement)
Fixez le siège de sécurité enfant
avec la ceinture de sécurité ou à
un point d'ancrage inférieur, puis
relevez l'appui-tête au maximum.
2ÉTAPE
1ÉTAPE

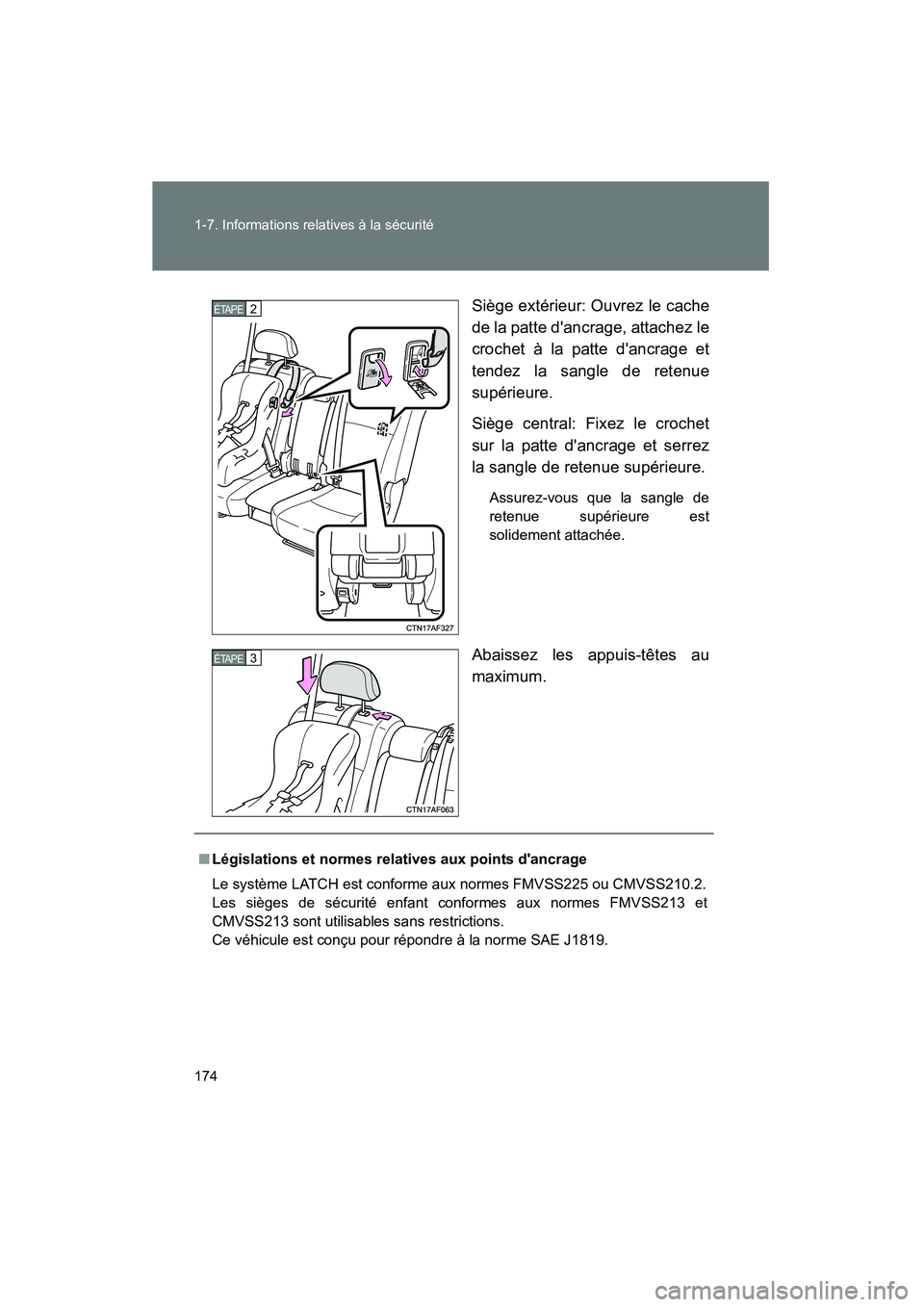

174 1-7. Informations relatives à la sécurité
Highlander_DSiège extérieur: Ouvrez le cache
de la patte d'ancrage, attachez le
crochet à la patte d'ancrage et
tendez la sangle de retenue
supérieure.
Siège central: Fixez le crochet
sur la patte d'ancrage et serrez
la sangle de retenue supérieure.
Assurez-vous que la sangle de
retenue supérieure est
solidement attachée.
Abaissez les appuis-têtes au
maximum.
2ÉTAPE
3ÉTAPE
■
Législations et normes relatives aux points d'ancrage
Le système LATCH est conforme aux normes FMVSS225 ou CMVSS210.2.
Les sièges de sécurité enfant conformes aux normes FMVSS213 et
CMVSS213 sont utilisables sans restrictions.
Ce véhicule est conçu pour répondre à la norme SAE J1819.
