2013 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

615
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

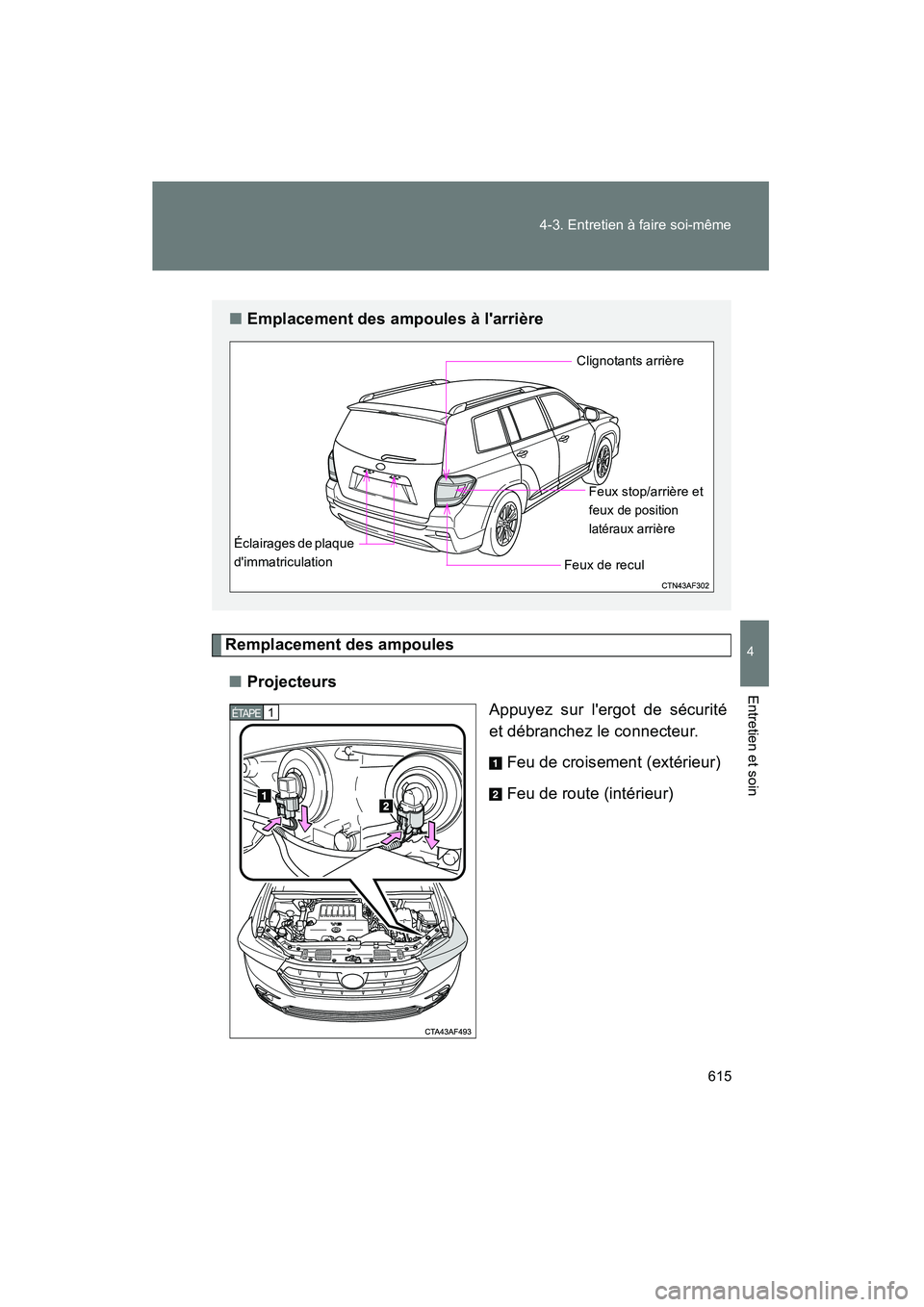

Remplacement des ampoules
■ Projecteurs
Appuyez sur l'ergot de sécurité
et débranchez le connecteur.
Feu de croisement (extérieur)
Feu de route (intérieur)
■Emplacement des ampoules à l'arrière
Feux de reculClignotants arrière
Feux stop/arrière et
feux
de position
latéraux
arrièreÉclairages de plaque
d'immatriculation
1ÉTAPE

616 4-3. Entretien à faire soi-même

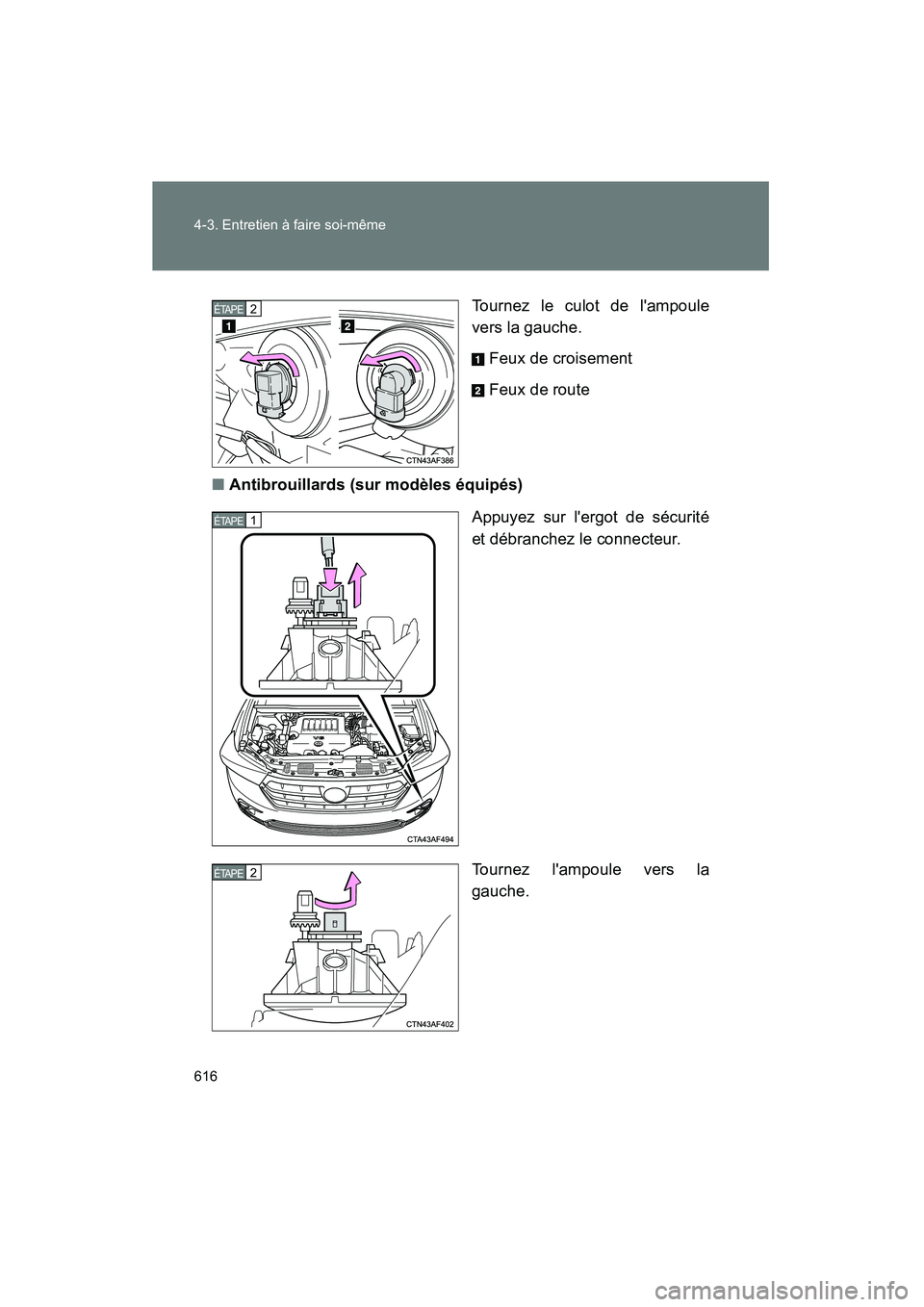

Highlander_DTournez le culot de l'ampoule
vers la gauche.
Feux de croisement
Feux de route
■ Antibrouillards (sur modèles équipés)
Appuyez sur l'ergot de sécurité
et débranchez le connecteur.
Tournez l'ampoule vers la
gauche.
2ÉTAPE
1ÉTAPE
2ÉTAPE

617
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
■

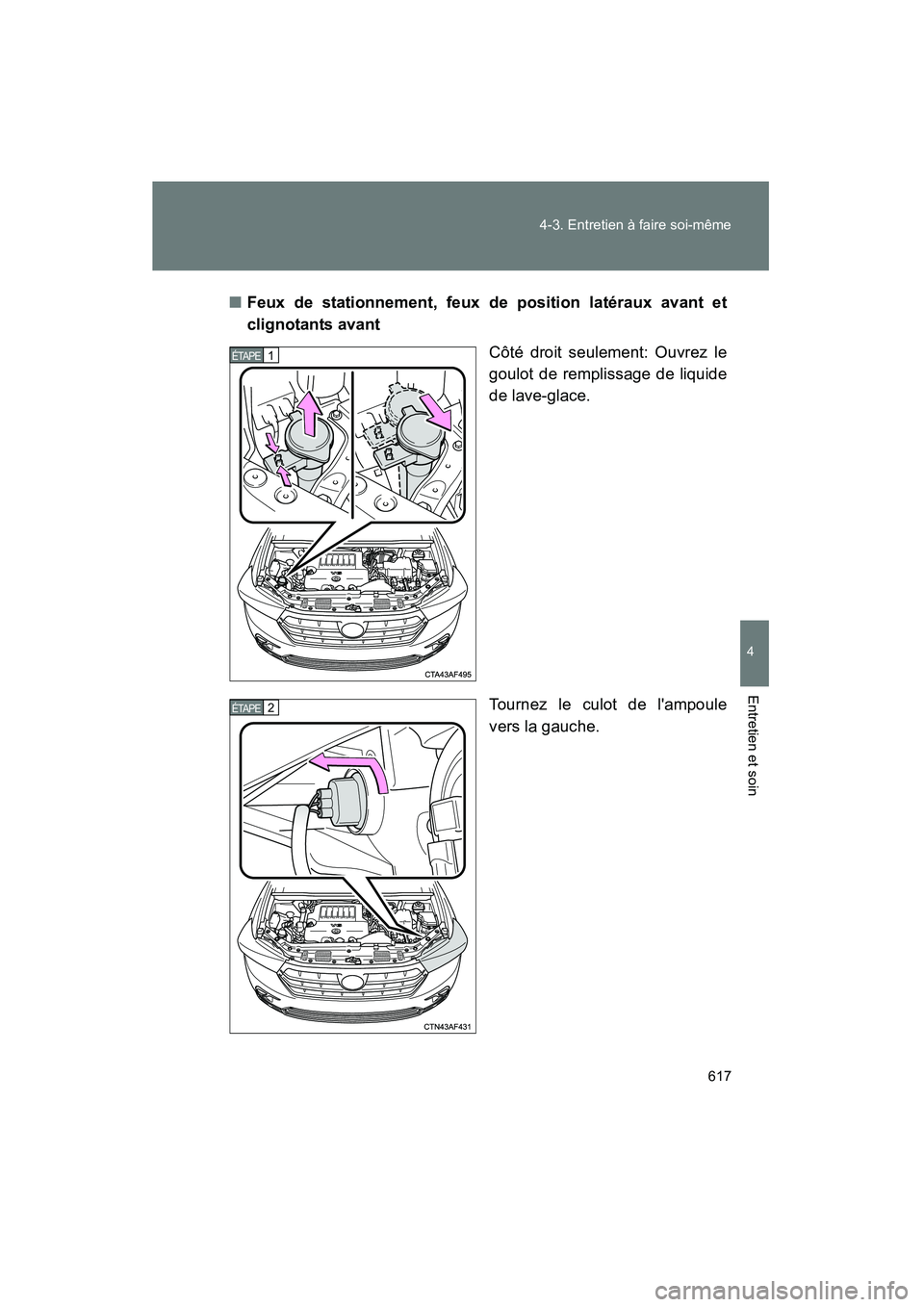

Feux de stationnement, feux de position latéraux avant et
clignotants avant
Côté droit seulement: Ouvrez le
goulot de remplissage de liquide
de lave-glace.
Tournez le culot de l'ampoule
vers la gauche.
1ÉTAPE
2ÉTAPE

618 4-3. Entretien à faire soi-même

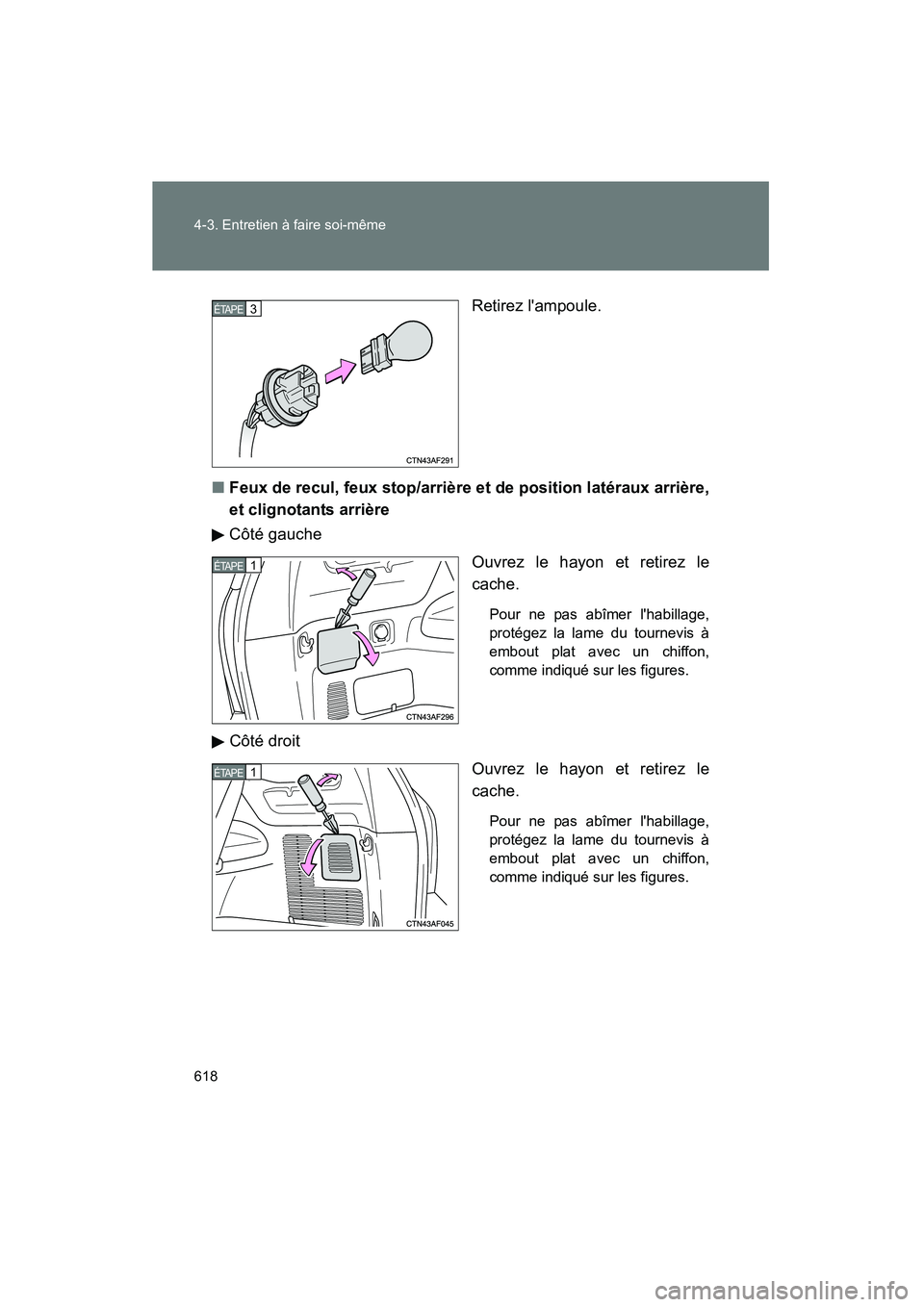

Highlander_DRetirez l'ampoule.
■ Feux de recul, feux stop/arrière et de position latéraux arrière,
et clignotants arrière
Côté gauche
Ouvrez le hayon et retirez le
cache.
Pour ne pas abîmer l'habillage,
protégez la lame du tournevis à
embout plat avec un chiffon,
comme indiqué sur les figures.
Côté droitOuvrez le hayon et retirez le
cache.
Pour ne pas abîmer l'habillage,
protégez la lame du tournevis à
embout plat avec un chiffon,
comme indiqué sur les figures.
3ÉTAPE
1ÉTAPE
1ÉTAPE

619
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

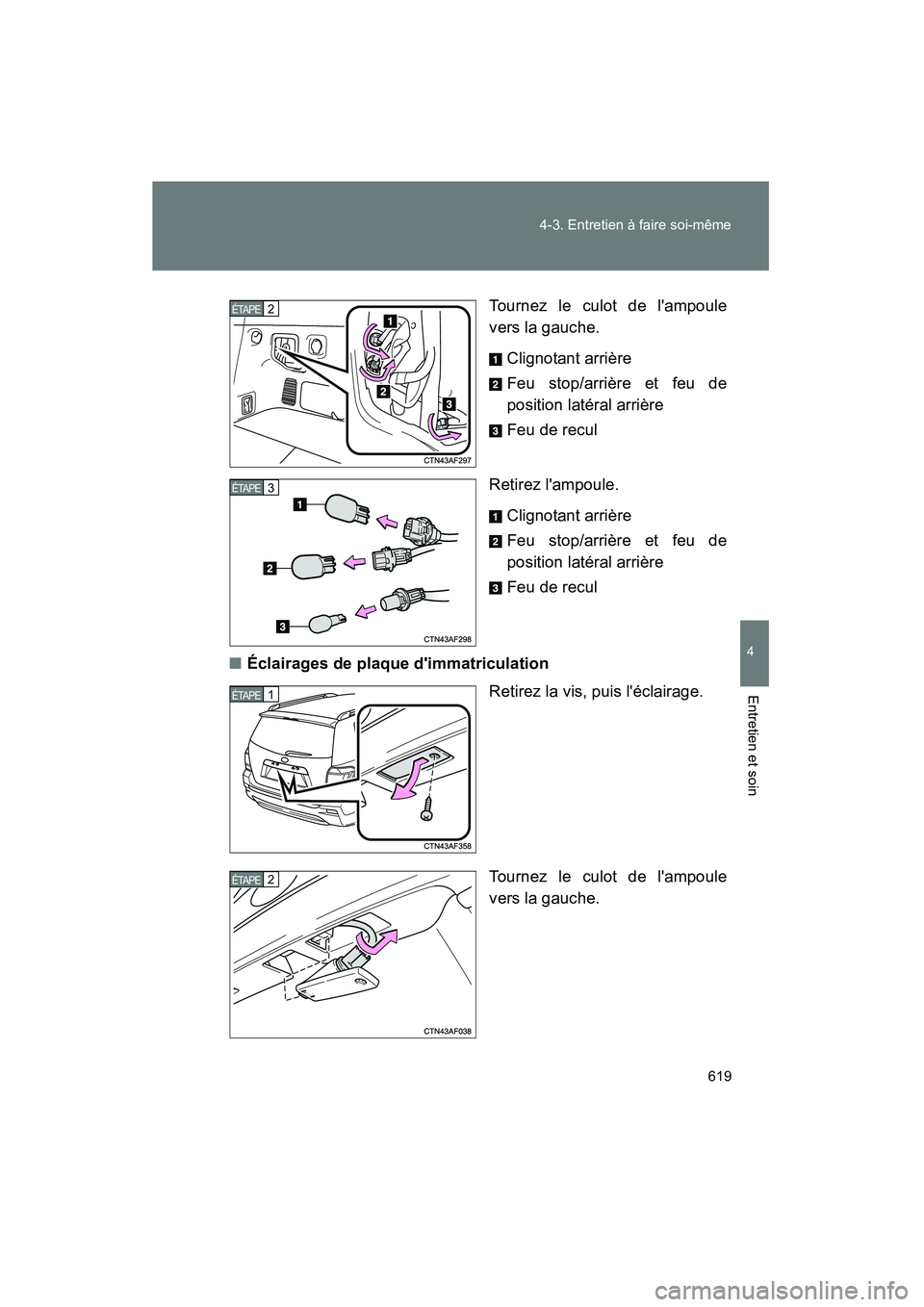

Tournez le culot de l'ampoule
vers la gauche.
Clignotant arrière
Feu stop/arrière et feu de
position latéral arrière
Feu de recul
Retirez l'ampoule. Clignotant arrière
Feu stop/arrière et feu de
position latéral arrière
Feu de recul
■ Éclairages de plaque d'immatriculation
Retirez la vis, puis l'éclairage.
Tournez le culot de l'ampoule
vers la gauche.
2ÉTAPE
3ÉTAPE
1ÉTAPE
2ÉTAPE

620 4-3. Entretien à faire soi-même

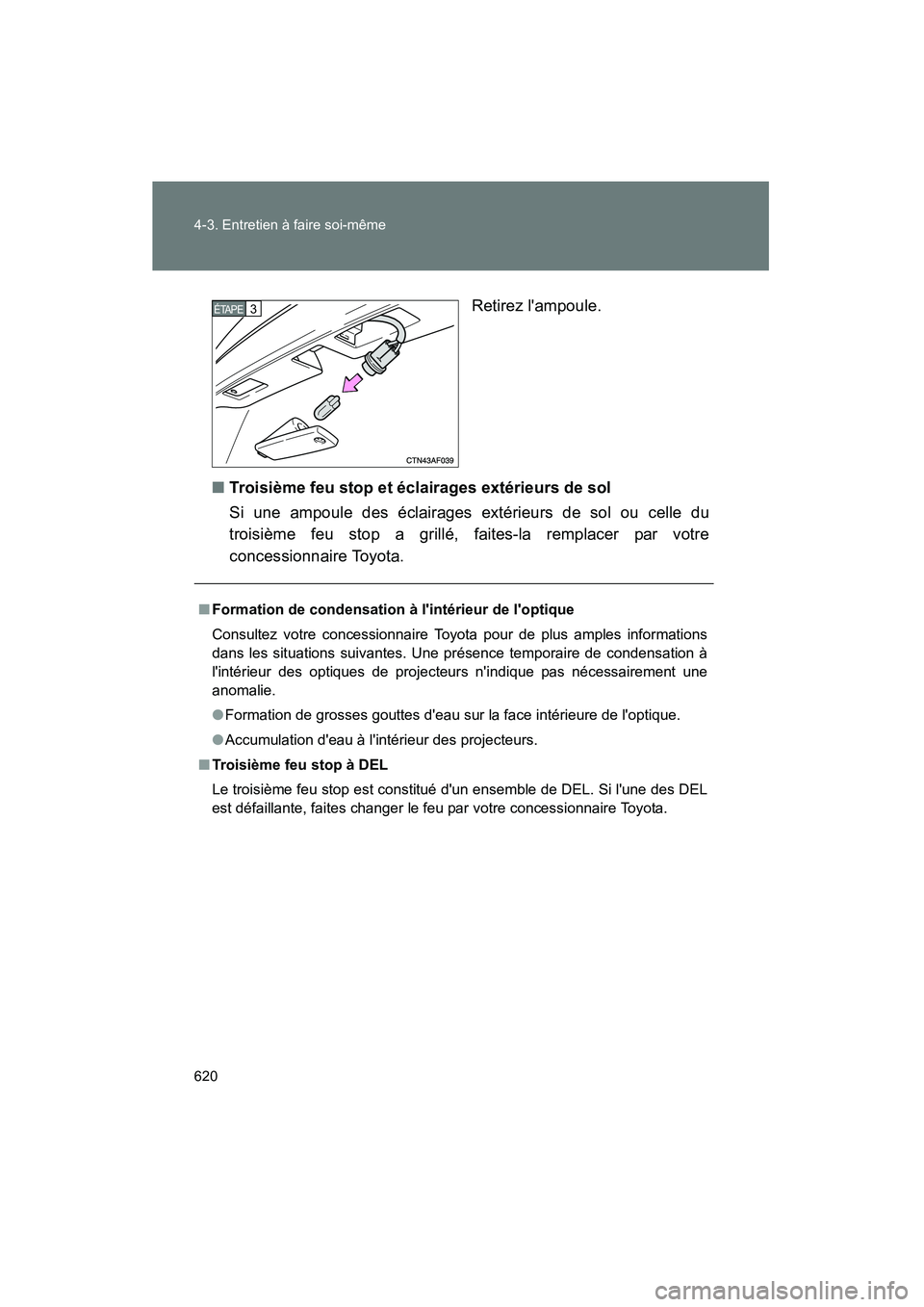

Highlander_DRetirez l'ampoule.
■ Troisième feu stop et éclairages extérieurs de sol
Si une ampoule des éclairages extérieurs de sol ou celle du
troisième feu stop a grillé, faites-la remplacer par votre
concessionnaire Toyota.
3ÉTAPE
■Formation de condensation à l'intérieur de l'optique
Consultez votre concessionnaire Toyota pour de plus amples informations
dans les situations suivantes. Une présence temporaire de condensation à
l'intérieur des optiques de projecteurs n'indique pas nécessairement une
anomalie.
●Formation de grosses gouttes d'eau sur la face intérieure de l'optique.
● Accumulation d'eau à l'intérieur des projecteurs.
■ Troisième feu stop à DEL
Le troisième feu stop est constitué d'un ensemble de DEL. Si l'une des DEL
est défaillante, faites changer le feu par votre concessionnaire Toyota.

621
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D

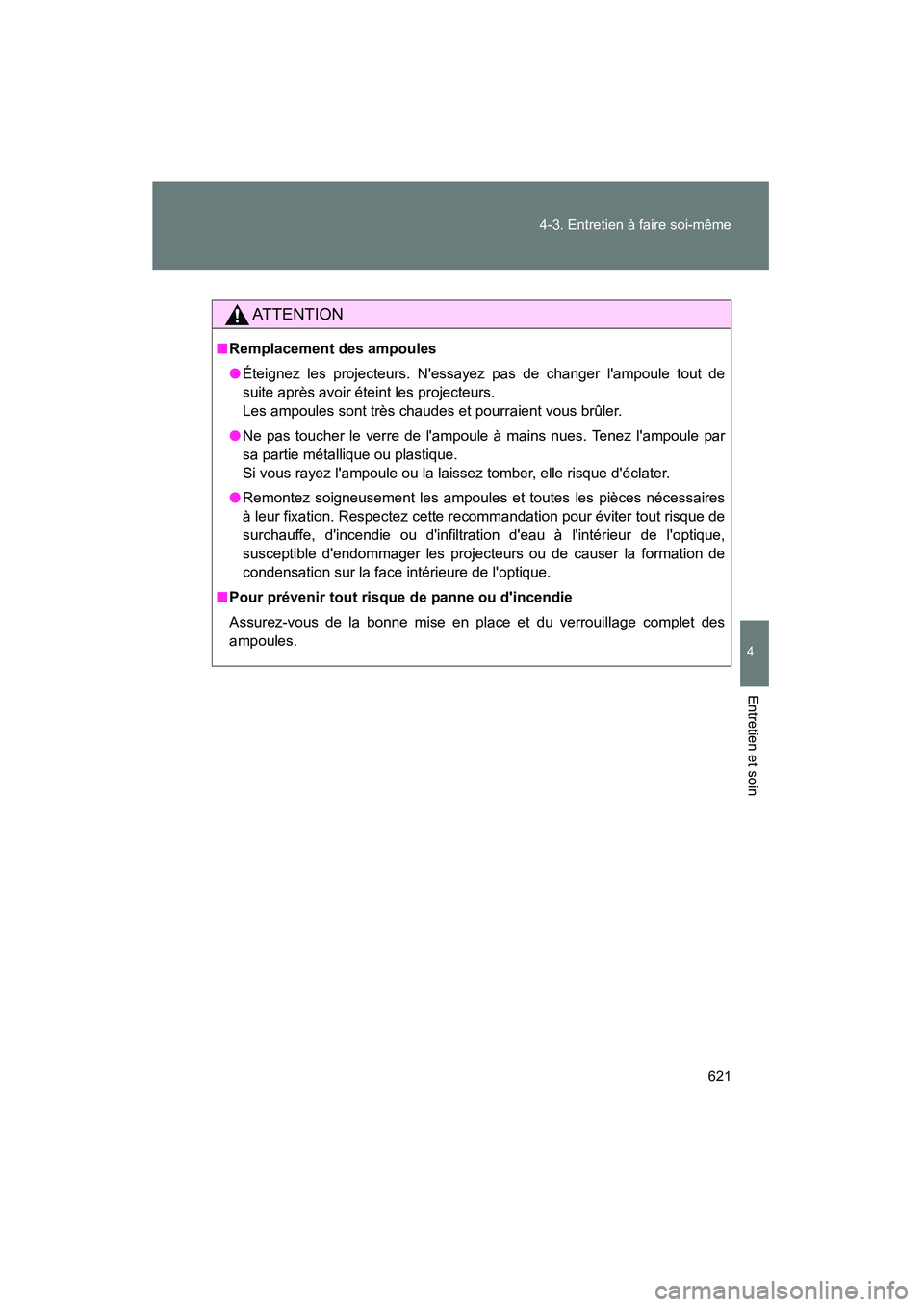

AT T E N T I O N
■
Remplacement des ampoules
● Éteignez les projecteurs. N'essayez pas de changer l'ampoule tout de
suite après avoir éteint les projecteurs.
Les ampoules sont très chaudes et pourraient vous brûler.
● Ne pas toucher le verre de l'ampoule à mains nues. Tenez l'ampoule par
sa partie métallique ou plastique.
Si vous rayez l'ampoule ou la laissez tomber, elle risque d'éclater.
● Remontez soigneusement les ampoules et toutes les pièces nécessaires
à leur fixation. Respectez cette recommandation pour éviter tout risque de
surchauffe, d'incendie ou d'infiltration d'eau à l'intérieur de l'optique,
susceptible d'endommager les projecteurs ou de causer la formation de
condensation sur la face intérieure de l'optique.
■ Pour prévenir tout risque de panne ou d'incendie
Assurez-vous de la bonne mise en place et du verrouillage complet des
ampoules.

622 4-3. Entretien à faire soi-même
Highlander_D
