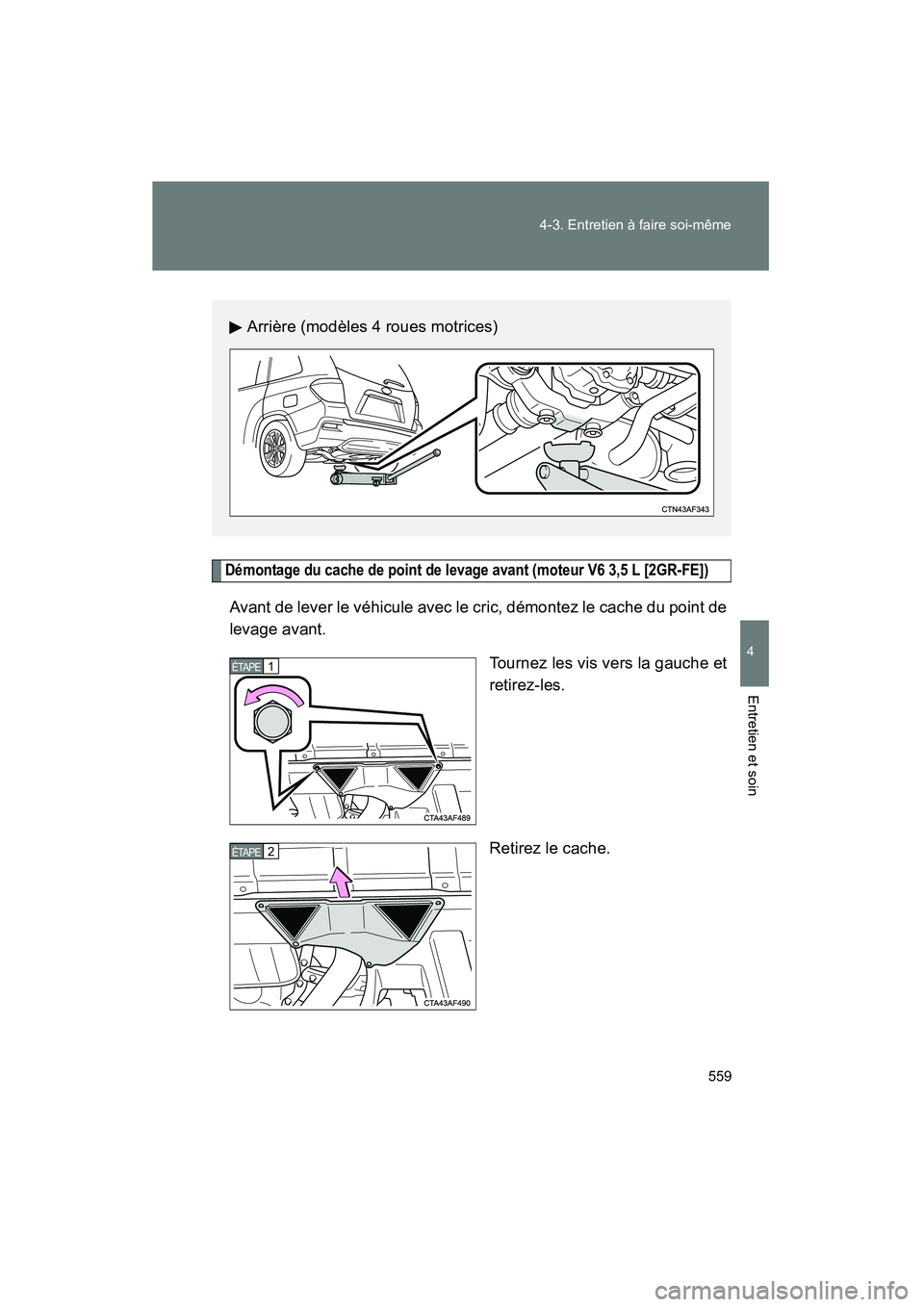

2013 TOYOTA HIGHLANDER Manuel du propriétaire (in French)

559
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
Démontage du cache de point de levage avant (moteur V6 3,5 L [2GR-FE])
Avant de lever le véhicule avec le cric, démontez le cache du point de
levage avant.
Tournez les vis vers la gauche et
retirez-les.
Retirez le cache.
Arrière (modèles 4 roues motrices)
1ÉTAPE
2ÉTAPE

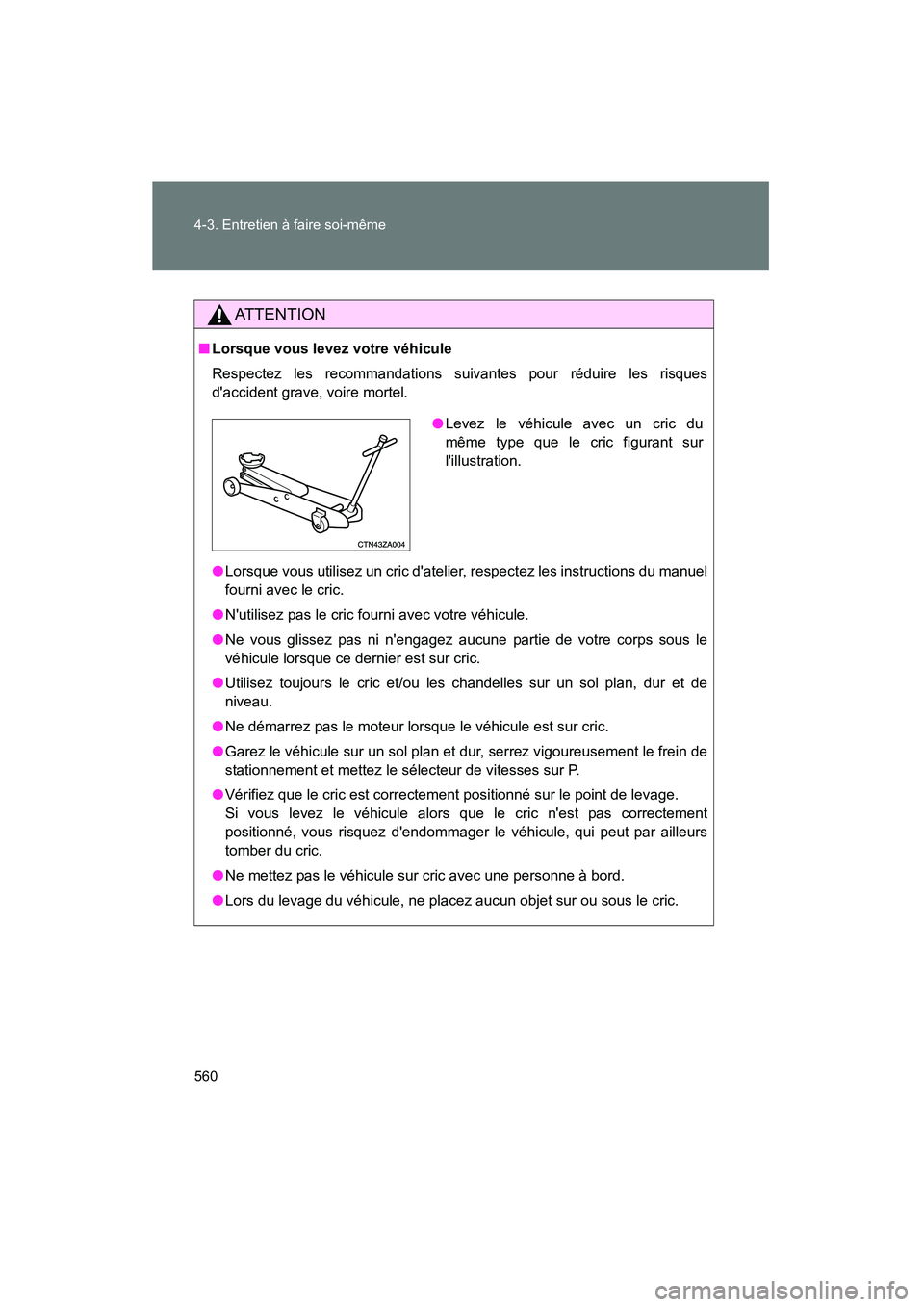

560 4-3. Entretien à faire soi-même
Highlander_D
AT T E N T I O N
■Lorsque vous levez votre véhicule
Respectez les recommandations suivantes pour réduire les risques
d'accident grave, voire mortel.
●Lorsque vous utilisez un cric d'atelier, respectez les instructions du manuel
fourni avec le cric.
● N'utilisez pas le cric fourni avec votre véhicule.
● Ne vous glissez pas ni n'engagez aucune partie de votre corps sous le
véhicule lorsque ce dernier est sur cric.
● Utilisez toujours le cric et/ou les chandelles sur un sol plan, dur et de
niveau.
● Ne démarrez pas le moteur lorsque le véhicule est sur cric.
● Garez le véhicule sur un sol plan et dur, serrez vigoureusement le frein de
stationnement et mettez le sélecteur de vitesses sur P.
● Vérifiez que le cric est correctement positionné sur le point de levage.
Si vous levez le véhicule alors que le cric n'est pas correctement
positionné, vous risquez d'endommager le véhicule, qui peut par ailleurs
tomber du cric.
● Ne mettez pas le véhicule sur cric avec une personne à bord.
● Lors du levage du véhicule, ne placez aucun objet sur ou sous le cric.
●Levez le véhicule avec un cric du
même type que le cric figurant sur
l'illustration.

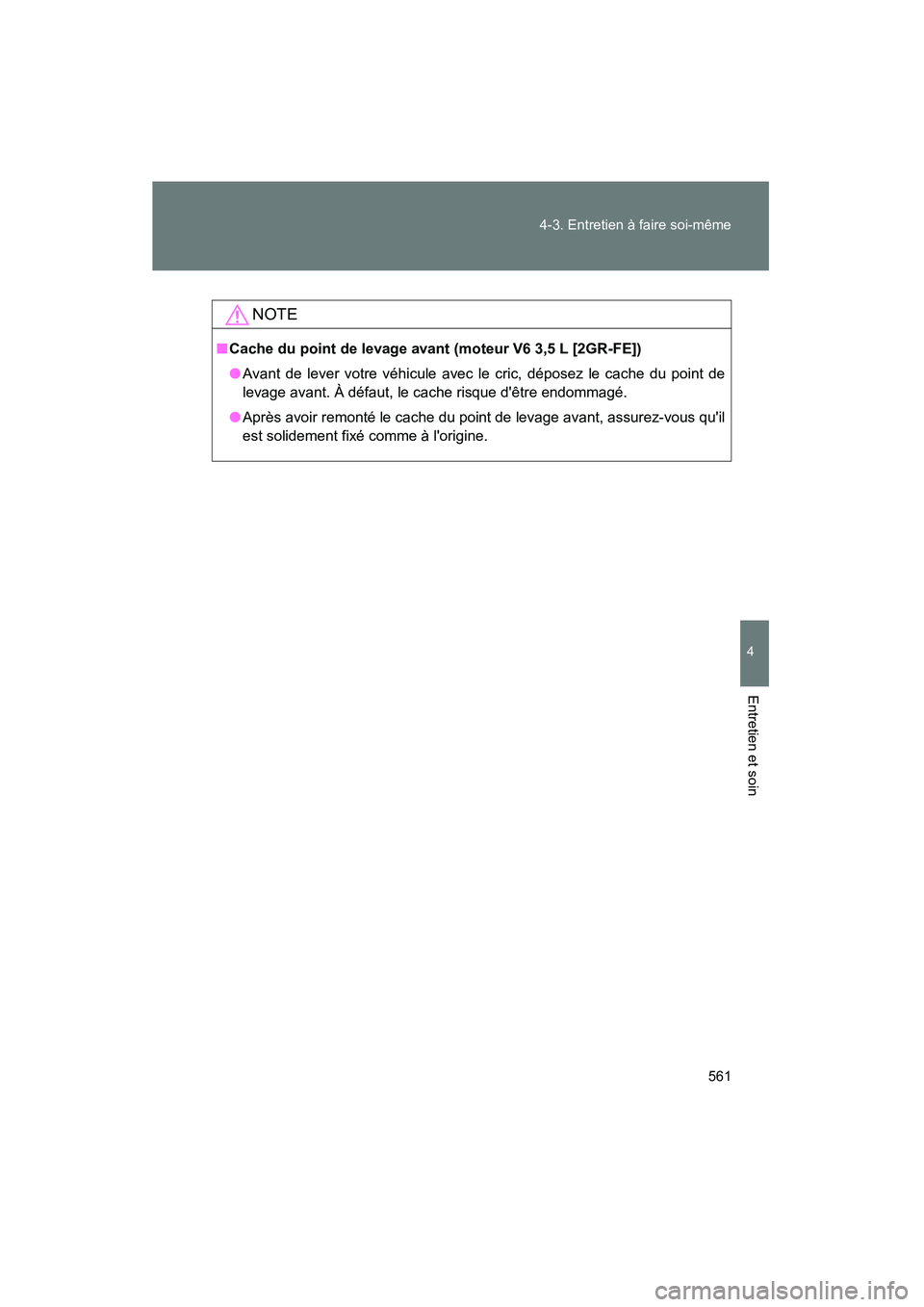

561
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
NOTE
■
Cache du point de levage avant (moteur V6 3,5 L [2GR-FE])
● Avant de lever votre véhicule avec le cric, déposez le cache du point de
levage avant. À défaut, le cache risque d'être endommagé.
● Après avoir remonté le cache du point de levage avant, assurez-vous qu'il
est solidement fixé comme à l'origine.

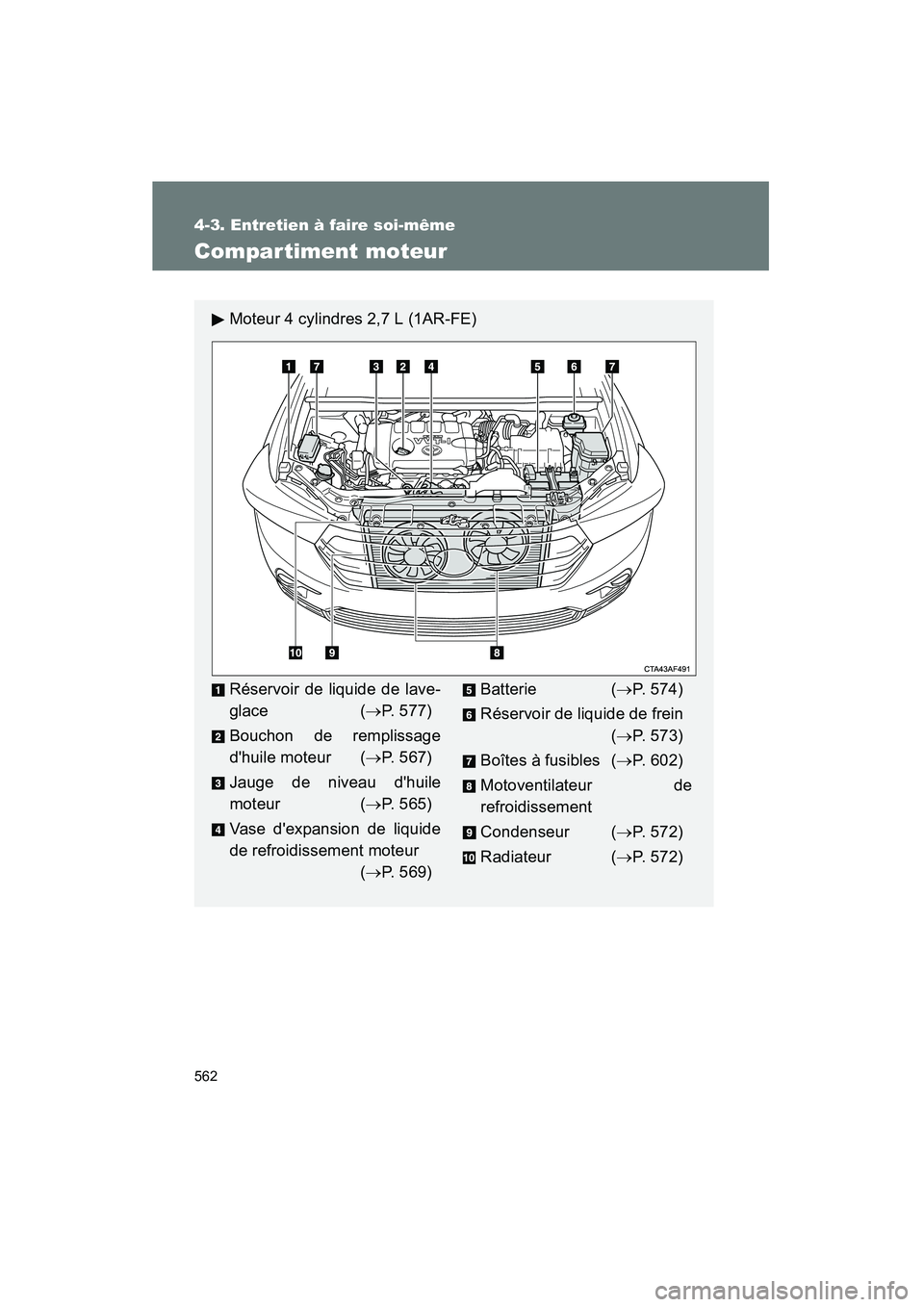

562
4-3. Entretien à faire soi-même
Highlander_D
Compar timent moteur
Moteur 4 cylindres 2,7 L (1AR-FE)
Réservoir de liquide de lave-
glace (→P. 577)
Bouchon de remplissage
d'huile moteur ( →P. 567)
Jauge de niveau d'huile
moteur ( →P. 565)
Vase d'expansion de liquide
de refroidissement moteur (→P. 569)Batterie ( →P. 574)
Réservoir de liquide de frein (→ P. 573)
Boîtes à fusibles ( →P. 602)
Motoventilateur de
refroidissement
Condenseur ( →P. 572)
Radiateur ( →P. 572)

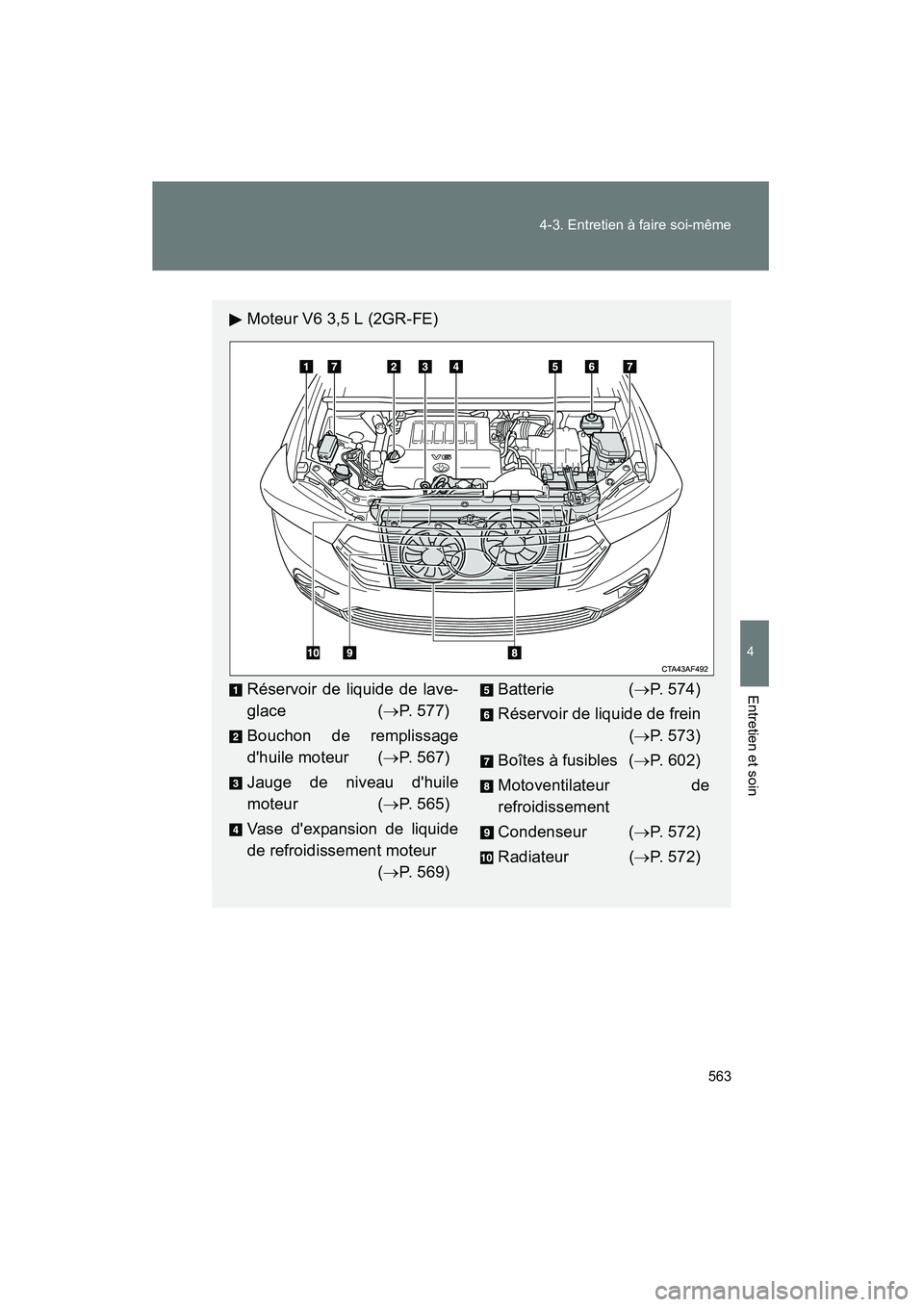

563
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
Moteur V6 3,5 L (2GR-FE)
Réservoir de liquide de lave-
glace (
→P. 577)
Bouchon de remplissage
d'huile moteur ( →P. 567)
Jauge de niveau d'huile
moteur ( →P. 565)
Vase d'expansion de liquide
de refroidissement moteur (→ P. 569)Batterie ( →P. 574)
Réservoir de liquide de frein (→P. 573)
Boîtes à fusibles ( →P. 602)
Motoventilateur de
refroidissement
Condenseur ( →P. 572)
Radiateur ( →P. 572)

564 4-3. Entretien à faire soi-même
Highlander_D
Habillage du compartiment moteur■ Dépose de l'habillage du compartiment moteur
■ Remontage des clips
NOTE
■Après repose de l'habillage du compartiment moteur
Vérifiez que vous avez correctement remonté l'habillage dans sa position
initiale.

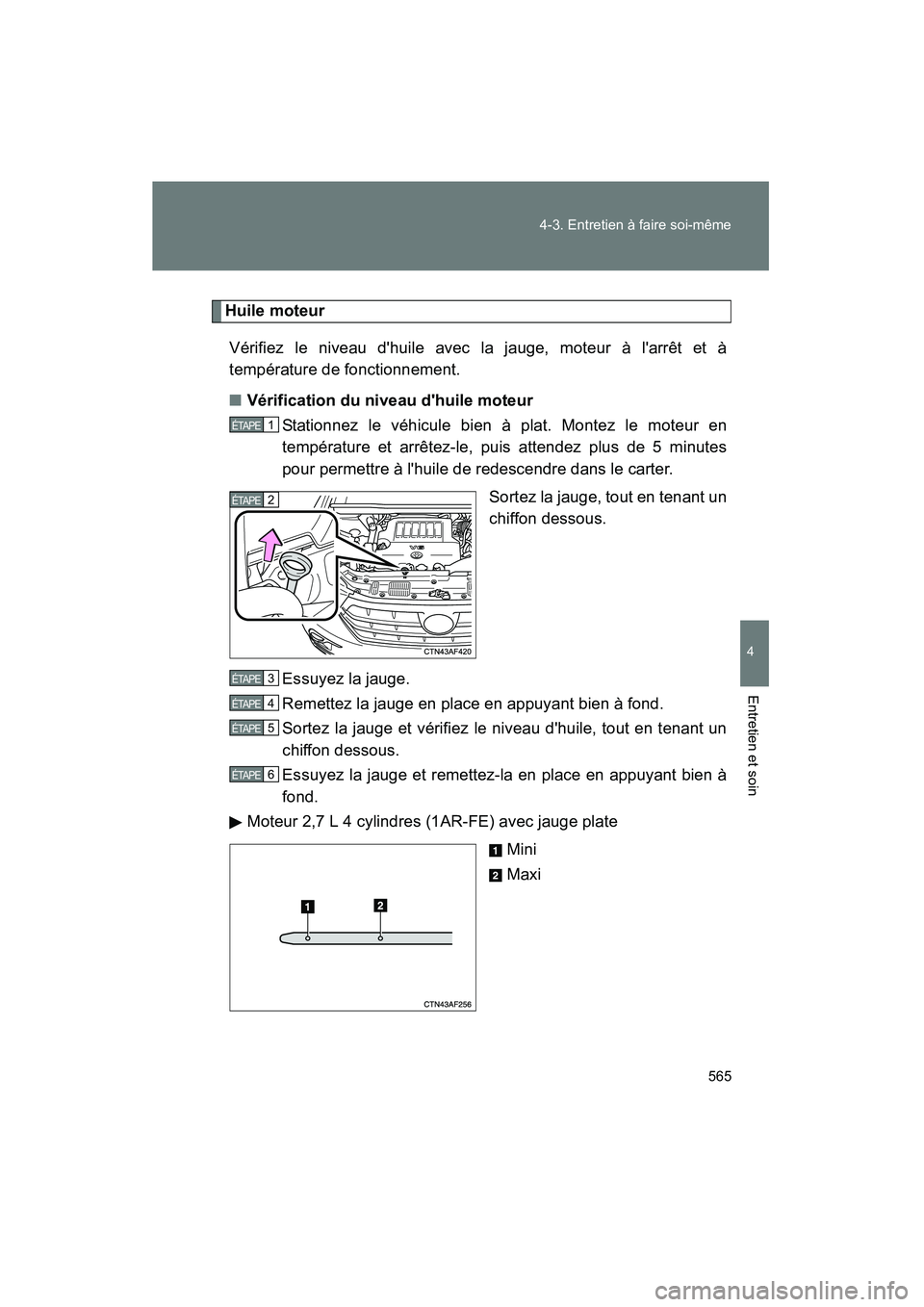

565
4-3. Entretien à faire soi-même
4
Entretien et soin
Highlander_D
Huile moteur
Vérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à
température de fonctionnement.
■ Vérification du niveau d'huile moteur
Stationnez le véhicule bien à plat. Montez le moteur en
température et arrêtez-le, puis attendez plus de 5 minutes
pour permettre à l'huile de redescendre dans le carter.
Sortez la jauge, tout en tenant un
chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Sortez la jauge et vérifiez le niveau d'huile, tout en tenant un
chiffon dessous.
Essuyez la jauge et remettez-la en place en appuyant bien à
fond.
Moteur 2,7 L 4 cylindres (1AR-FE) avec jauge plate
Mini
Maxi
1ÉTAPE
2ÉTAPE
3ÉTAPE
4ÉTAPE
5ÉTAPE
6ÉTAPE

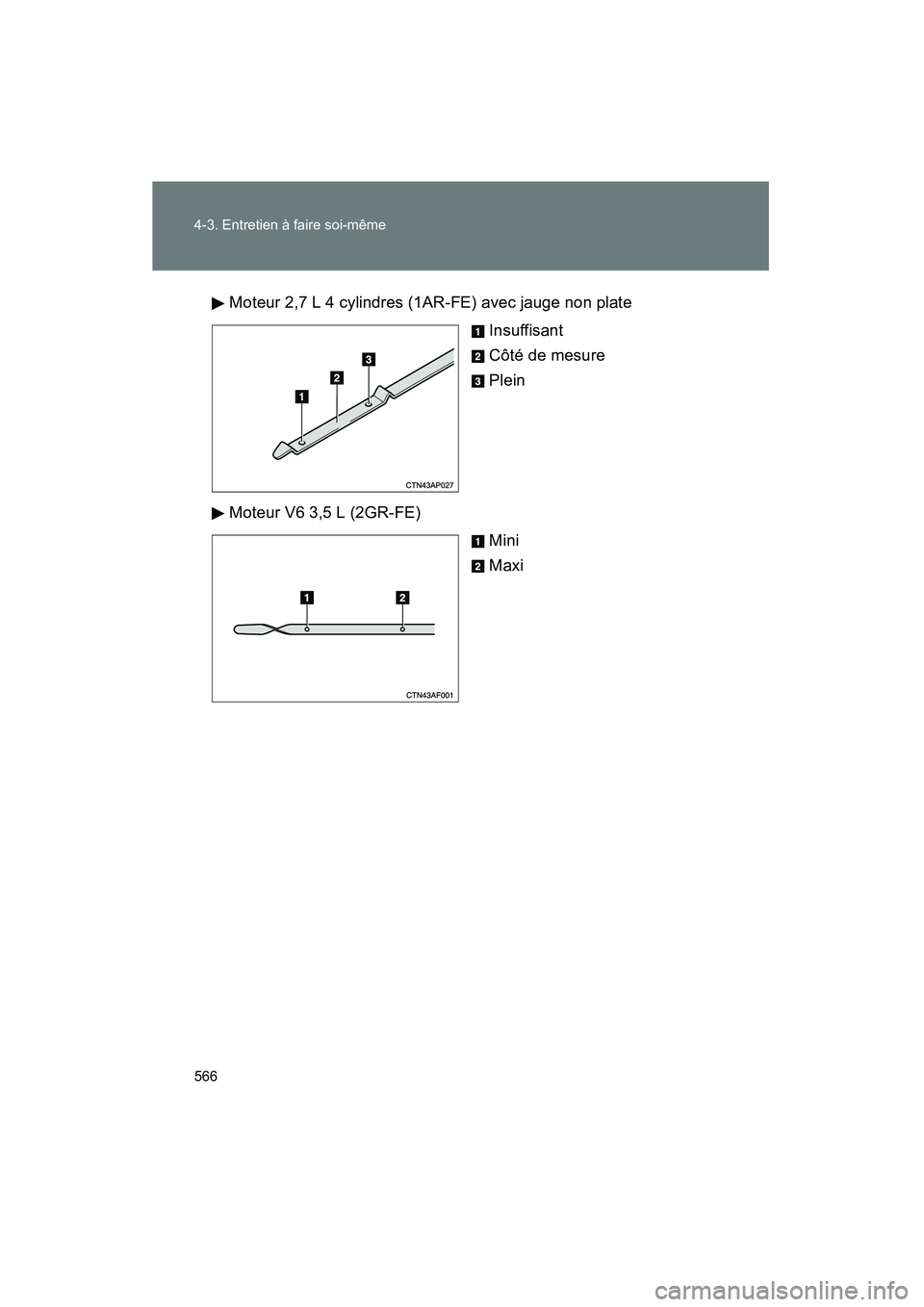

566 4-3. Entretien à faire soi-même
Highlander_DMoteur 2,7 L 4 cylindres (1AR-FE) avec jauge non plate
Insuffisant
Côté de mesure
Plein
Moteur V6 3,5 L (2GR-FE) Mini
Maxi
