2012 FIAT FREEMONT Instrukcja obsługi (in Polish)

OSTRZEŻENIE!
Przed zajęciem miejsca przez pasażera
sprawdzić, czy siedzisko jest dobrze
przymocowane do podstawy. W przeciwnym
razie pasażer nie będzie siedział w siedzeniu
wystarczająco stabilnie. Nieprawidłowo
przymocowane siedzisko siedzenia może być
przyczyną poważnych obrażeń.
SCHOWEK TYMCZASOWY W SIEDZENIU
W DRUGIM RZĘDZIE
Jest to tymczasowy schowek, który można
wykorzystać, gdy oparcie siedzenia/podłokietnik jest
opuszczony. Przed podniesieniem oparcia/
podłokietnika należy sprawdzić, czy schowek jest
opróżniony. SCHOWEK NA MAPY I PÓŁKI NA
ARTYKUŁY SPOŻYWCZE W DRUGIM
RZĘDZIE SIEDZEŃ (zależnie od wyposażenia)
Schowek na mapy i półki na artykuły spożywcze
znajdują się w tylnej części oparcia kierowcy. (rys. 69)
(rys. 69)
Schowek na mapy i półki na artykuły spożywcze
99
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

SCHOWEK Z WYJMOWANĄ WKŁADKĄ W
PODŁODZE
INFORMACJA:W celu ułatwienia dostępu do
schowka należy ustawić przednie siedzenie w co
najmniej środkowej pozycji.
Schowki w podłodze znajdują się za przednimi
siedzeniami. Każdy schowek o pojemności 5,9 l może
pomieścić 12 butelek o pojemności 0,35 l z lodem lub
innymi dodatkami. Wyjmowana wkładka schowka
ułatwia napełnianie, opróżnianie i czyszczenie.
Aby uzyskać dostęp do schowka, odsunąć wykładzinę
podłogową na bok (zależnie od wyposażenia). Aby
otworzyć klapę schowka, należy pociągnąć do góry i do
przodu za pętlę zwalniania zatrzasku. (rys. 70) Pociągając za wycięcia (pokazane na ilustracji), można
wyjąć wkładkę w celu łatwiejszego czyszczenia.
(rys. 71)(rys. 70)
Schowek w podłodze
(rys. 71)Wyjmowana wkładka
100
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

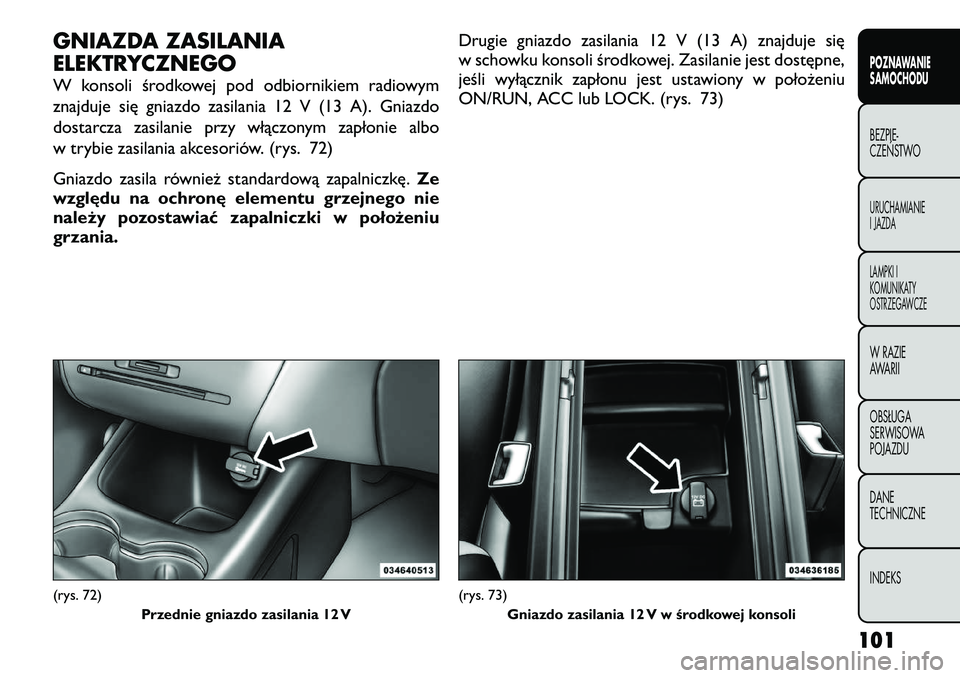

GNIAZDA ZASILANIA
ELEKTRYCZNEGO
W konsoli środkowej pod odbiornikiem radiowym
znajduje się gniazdo zasilania 12 V (13 A). Gniazdo
dostarcza zasilanie przy włączonym zapłonie albo
w trybie zasilania akcesoriów. (rys. 72)
Gniazdo zasila również standardową zapalniczkę.Ze
względu na ochronę elementu grzejnego nie
należy pozostawiać zapalniczki w położeniugrzania. Drugie gniazdo zasilania 12 V (13 A) znajduje się
w schowku konsoli środkowej. Zasilanie jest dostępne,
jeśli wyłącznik zapłonu jest ustawiony w położeniu
ON/RUN, ACC lub LOCK. (rys. 73)(rys. 72)
Przednie gniazdo zasilania 12 V
(rys. 73)Gniazdo zasilania 12 V w środkowej konsoli
101
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

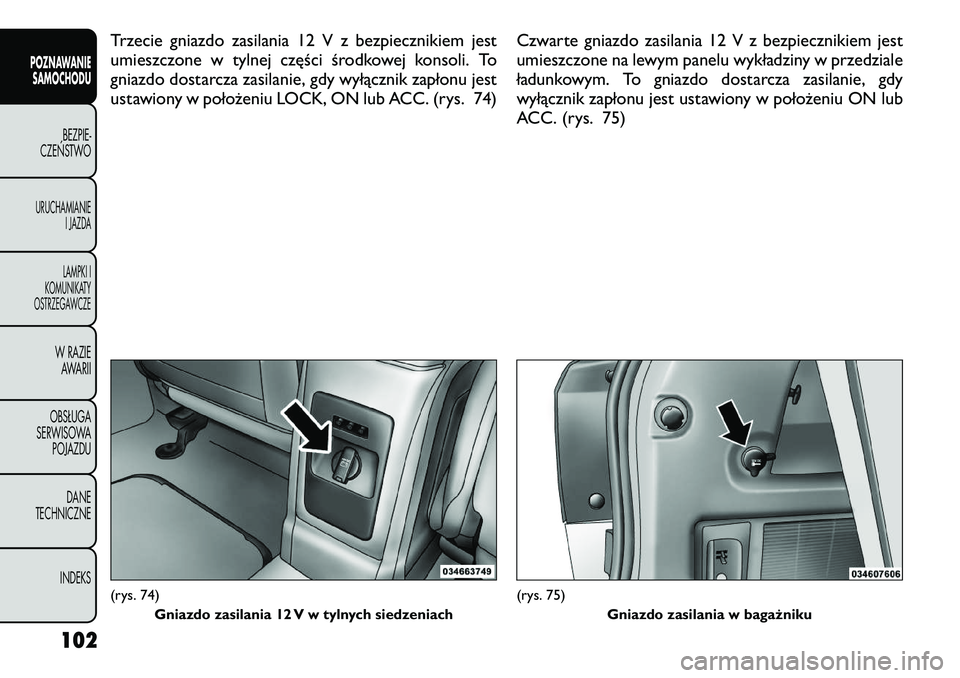

Trzecie gniazdo zasilania 12 V z bezpiecznikiem jest
umieszczone w tylnej części środkowej konsoli. To
gniazdo dostarcza zasilanie, gdy wyłącznik zapłonu jest
ustawiony w położeniu LOCK, ON lub ACC. (rys. 74)Czwarte gniazdo zasilania 12 V z bezpiecznikiem jest
umieszczone na lewym panelu wykładziny w przedziale
ładunkowym. To gniazdo dostarcza zasilanie, gdy
wyłącznik zapłonu jest ustawiony w położeniu ON lub
ACC. (rys. 75)(rys. 74)
Gniazdo zasilania 12 V w tylnych siedzeniach
(rys. 75) Gniazdo zasilania w bagażniku
102
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

• Nie należy przekraczać maksymalnej
mocy 160 W (13 A) przy napięciu 12 V.W
przypadku przekroczenia mocy
znamionowej 160 W (13 A) konieczna będzie
wymiana bezpiecznika chroniącego układ.
• Gniazda zasilania w dolnej i tylnej części konsoli
środkowej mają wspólny bezpiecznik. Łączne
zużycie energii nie może przekraczać
maksymalnej mocy 160 W (13 A) przy napięciu
12 V.
• Gniazda zasilania są przeznaczone tylko do
użytku z wtyczkami akcesoriów. Nie wkładać
żadnych przedmiotów do gniazda zasilania,
ponieważ spowoduje to uszkodzenie gniazda
i spalenie bezpiecznika. Nieprawidłowe używanie
gniazd zasilania może spowodować uszkodzenia
nieobjęte ograniczoną gwarancją.
(rys. 76)
OSTRZEŻENIE!
Aby uniknąć poważnych obrażeń lub
śmierci:
• Do gniazd o napięciu 12V podłączać tylko takie
urządzenia, które są do tego przeznaczone.
• Nie dotykać mokrymi rękami.
• Podczas jazdy samochodem zamykać klapkę
nieużywanego gniazda.
• Niewłaściwe postępowanie z gniazdem może
spowodować porażenie elektryczne i awarię.
(rys. 76) Bezpieczniki gniazd zasilania
1 — F103 20 A żółty, gniazdo zasilania, konsola schowek
i gniazdo zasilania, konsola tył
2 — F102 20 A żółty, zapalniczka, panel wskaźników
i gniazdo zasilania lewe, tylny przedział ładunkowy
103
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

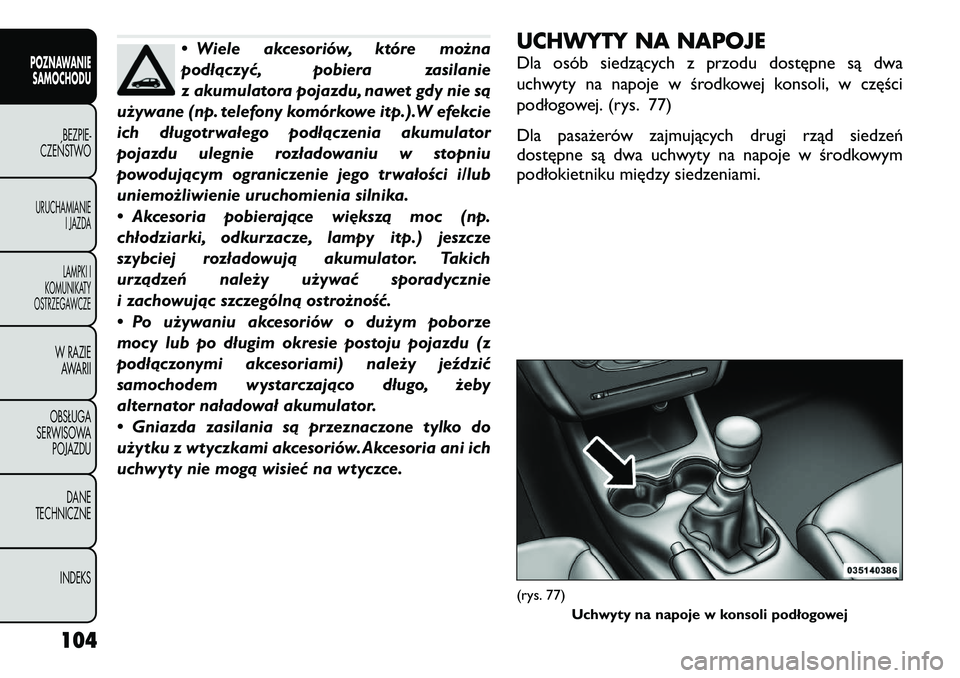

• Wiele akcesoriów, które można
podłączyć, pobiera zasilanie
z akumulatora pojazdu, nawet gdy nie są
używane (np. telefony komórkowe itp.).W efekcie
ich długotrwałego podłączenia akumulator
pojazdu ulegnie rozładowaniu w stopniu
powodującym ograniczenie jego trwałości i/lub
uniemożliwienie uruchomienia silnika.
• Akcesoria pobierające większą moc (np.
chłodziarki, odkurzacze, lampy itp.) jeszcze
szybciej rozładowują akumulator. Takich
urządzeń należy używać sporadycznie
i zachowując szczególną ostrożność.
• Po używaniu akcesoriów o dużym poborze
mocy lub po długim okresie postoju pojazdu (z
podłączonymi akcesoriami) należy jeździć
samochodem wystarczająco długo, żeby
alternator naładował akumulator.
• Gniazda zasilania są przeznaczone tylko do
użytku z wtyczkami akcesoriów. Akcesoria ani ich
uchwyty nie mogą wisieć na wtyczce. UCHWYTY NA NAPOJE
Dla osób siedzących z przodu dostępne są dwa
uchwyty na napoje w środkowej konsoli, w części
podłogowej. (rys. 77)
Dla pasażerów zajmujących drugi rząd siedzeń
dostępne są dwa uchwyty na napoje w środkowym
podłokietniku między siedzeniami.
(rys. 77)
Uchwyty na napoje w konsoli podłogowej
104
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

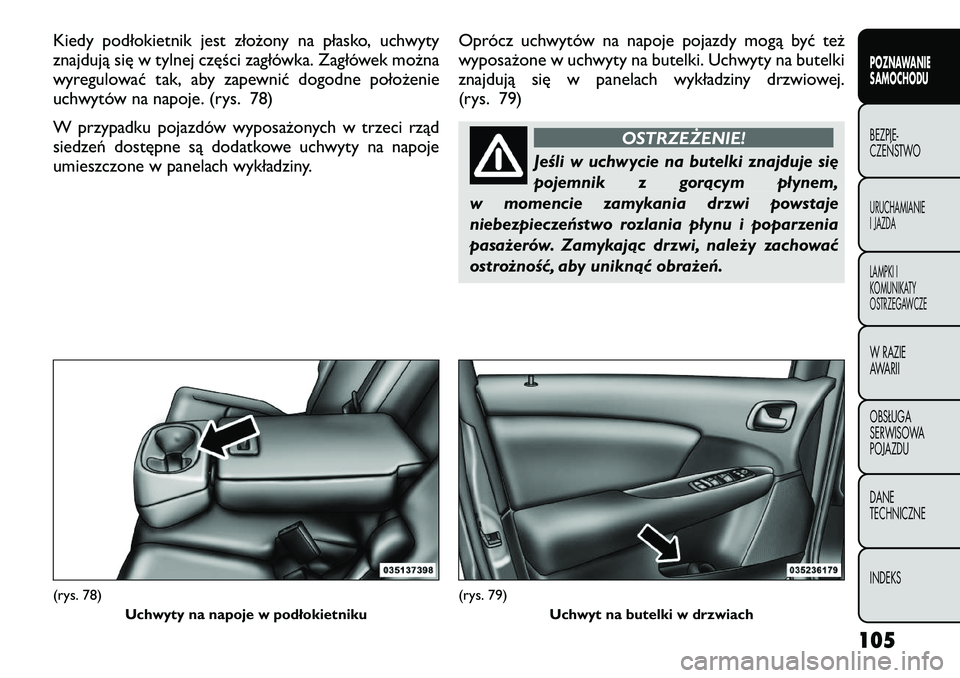

Kiedy podłokietnik jest złożony na płasko, uchwyty
znajdują się w tylnej części zagłówka. Zagłówek można
wyregulować tak, aby zapewnić dogodne położenie
uchwytów na napoje. (rys. 78)
W przypadku pojazdów wyposażonych w trzeci rząd
siedzeń dostępne są dodatkowe uchwyty na napoje
umieszczone w panelach wykładziny.Oprócz uchwytów na napoje pojazdy mogą być też
wyposażone w uchwyty na butelki. Uchwyty na butelki
znajdują się w panelach wykładziny drzwiowej.
(rys. 79)
OSTRZEŻENIE!
Jeśli w uchwycie na butelki znajduje się
pojemnik z gorącym płynem,
w momencie zamykania drzwi powstaje
niebezpieczeństwo rozlania płynu i poparzenia
pasażerów. Zamykając drzwi, należy zachować
ostrożność, aby uniknąć obrażeń.
(rys. 78) Uchwyty na napoje w podłokietniku
(rys. 79) Uchwyt na butelki w drzwiach
105
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

ELEKTRYCZNIE STEROWANY
PRZESUWANY DACH (zależnie odwyposażenia)
Przełącznik sterujący przesuwanym dachem znajduje
się między osłonami przeciwsłonecznymi w konsoli nad
głową. (rys. 80)
OSTRZEŻENIE!
• Nie wolno pozostawiać dzieci
w pojeździe z kluczykiem w wyłączniku
zapłonu. Podczas obsługi elektrycznie
sterowanego przesuwanego dachu może dojść do
przytrzaśnięcia pasażerów, w szczególności
pozostawionych bez opieki dzieci. Grozi to
poważnymi obrażeniami ciała lub śmiercią.
• W przypadku kolizji ryzyko wypadnięcia
z pojazdu jest większe, jeżeli przesuwany dach
jest otwarty. Może to również doprowadzić do
poważnych obrażeń lub śmierci. Należy zawsze
pamiętać o odpowiednim zapięciu pasów
bezpieczeństwa oraz sprawdzić, czy pasażerowie
są także odpowiednio zabezpieczeni.
• Małe dzieci nie powinny obsługiwać
przesuwanego dachu. Przez otwarty przesuwany
dach nie wolno wystawiać palców ani żadnych
innych części ciała, a w kabinie nie mogą się
znajdować przedmioty, których części
wystawałyby przez otwarty dach. Może to
doprowadzić do obrażeń ciała.
OTWIERANIE PRZESUWANEGO DACHU —
TRYB SZYBKI
Przesunięcie przełącznika do tyłu i zwolnienie go
w ciągu pół sekundy powoduje automatyczne otwarcie
przesuwanego dachu z każdego położenia. Dach
(rys. 80) Przełącznik sterujący przesuwanym dachem
