2012 FIAT FREEMONT Instrukcja obsługi (in Polish)

• Nacisnąć przycisk UNLOCK na nadajniku RKE.
• Chwycić klamkę odblokowania pasywnegootwierania drzwi przy zaprogramowanym kluczyku
zdalnego sterowania znajdującym się w strefie
działania systemu (zależnie od wyposażenia; więcej
informacji znajduje się w części „Keyless Enter-N-
Go” rozdziału „Poznawanie samochodu”).
• Ustawić wyłącznik zapłonu w położeniu innym niż OFF.
• W przypadku pojazdów wyposażonych w funkcję Keyless Enter-N-Go nacisnąć przycisk Start/Stop
tej funkcji (przynajmniej jeden zaprogramowany
kluczyk zdalnego sterowania musi się znajdować
wewnątrz pojazdu).
• W przypadku pojazdów niewyposażonych w funkcję Keyless Enter-N-Go umieścić
zaprogramowany kluczyk w wyłączniku zapłonu
i ustawić wyłącznik zapłonu w położeniu ON.
INFORMACJA:
• Nie można uzbroić lub rozbroić systemu
alarmowego pojazdu za pomocą zamka w drzwiach
kierowcy lub przycisku otwierania tylnej klapy
nadajnika RKE.
• Przy włączonym alarmie bezpieczeństwa pojazdu
wewnętrzne przełączniki blokady w drzwiach
sterowanych elektrycznie nie odblokują drzwi.
System alarmowy pojazdu służy do ochrony pojazdu;
możliwe jest jednak stworzenie warunków, w których alarm zostanie uruchomiony w sposób fałszywy. W
przypadku uzbrojenia alarmu w jeden z opisanych
powyżej sposobów alarm zostanie uzbrojony
niezależnie od tego, czy użytkownik będzie znajdował
się w samochodzie. Jeśli użytkownik pozostanie
w samochodzie i otworzy drzwi, zostanie włączony
alarm. W takim wypadku należy rozbroić alarm
bezpieczeństwa pojazdu.
W przypadku odłączenia akumulatora przy uzbrojonym
alarmie system alarmowy pojazdu pozostanie aktywny
w momencie ponownego podłączenia akumulatora;
zewnętrzne światła pojazdu zaczną migać, a sygnał
dźwiękowy będzie emitował przerywane dźwięki. W
takim wypadku należy rozbroić alarm bezpieczeństwapojazdu.
RĘCZNE STEROWANIE SYSTEMEM
ALARMOWYM
System nie zostanie uzbrojony w przypadku
zablokowania drzwi pojazdu przyciskami ręcznej
blokady na drzwiach.
19
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

BLOKADA KOLUMNY KIEROWNICY
(zależnie od wyposażenia)
Pojazd może być wyposażony w pasywną,
elektroniczną blokadę kolumny kierownicy. Blokada
uniemożliwia zmianę położenia kierownicy bez
umieszczenia kluczyka w wyłączniku zapłonu. Blokada
kolumny kierownicy ma sześć dostępnych położeń (w
odstępach co 60 stopni). Jeżeli kierownica zostanie
obrócona w jedno z sześciu położeń przy wyłączniku
zapłonu ustawionym w położeniu OFF, nastąpi
zablokowanie kolumny kierownicy.
RĘCZNE BLOKOWANIE KOLUMNY
KIEROWNICY
Gdy silnik pracuje, obrócić kierownicę o pół obrotu,
wyłączyć silnik i wyjąć kluczyk z wyłącznika zapłonu.
Obrócić lekko kierownicę w przeciwnym kierunku, aby
zablokować kolumnę kierownicy.
ZWALNIANIE BLOKADY KOLUMNY
KIEROWNICY
Włączyć zapłon, następnie uruchomić silnik.
INFORMACJA:Jeżeli blokada kierownicy została
włączona w następstwie skręcenia kierownicy
w prawo, obrócić kierownicę nieznacznie w prawo, aby
ją zwolnić. Jeżeli blokada kierownicy została włączona
w następstwie skręcenia kierownicy w lewo, obrócić
kierownicę nieznacznie w lewo, aby ją zwolnić. ELEKTRONICZNE CENTRUM
INFORMACYJNE POJAZDU — EVIC
(ELECTRONIC VEHICLE
INFORMATION CENTER)
Elektroniczne centrum informacyjne pojazdu (EVIC)
wykorzystuje interaktywny wyświetlacz umieszczony
w zestawie wskaźników. (rys. 8)
System ten pozwala kierowcy wybierać różnorodne
użyteczne informacje poprzez naciśnięcie przycisku
zamontowanego na kierownicy. Układ EVIC zawiera
następujące elementy:
• Radio Info (Informacje radiowe)
• Fuel Economy (Oszczędność paliwa)
• Vehicle Speed (Prędkość pojazdu)
(rys. 8)
Elektroniczne centrum informacyjne pojazdu (EVIC)
20
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

• Trip Info (Informacje dotyczące przebytej drogi)
• Tire Pressure (Ciśnienie w oponach)
• Vehicle Information (Informacje o pojeździe)
• Komunikaty ostrzegawcze
• Turn Menu OFF (Wyłączenie menu)
System umożliwia kierowcy wybór różnorodnych
informacji za pomocą przycisków na kierownicy:
(rys. 9)
Przycisk W GÓRĘNacisnąć i zwolnić przycisk W GÓRĘ, aby
przewinąć główne menu (Fuel Economy
(Oszczędność paliwa), Vehicle Info
(Informacje o pojeździe), Tire BAR (Ciśnienie
w oponach), Cruise (Tempomat), Messages
(Komunikaty), Units ( Jednostki)) i podmenu w górę. Przycisk W DÓŁ
Nacisnąć i zwolnić przycisk W DÓŁ, aby
przewinąć w dół menu główne i podmenu.
Przycisk SELECT (Wybór) Nacisnąć i zwolnić przycisk SELECT
(Wybór), aby uzyskać dostęp do menu
głównych i podmenu. Naciśnięcie
i przytrzymanie przez dwie sekundy
przycisku SELECT (Wybór) powoduje wyzerowanie
funkcji.
Przycisk BACK (POWRÓT) Nacisnąć przycisk BACK (POWRÓT), aby
wrócić do poprzedniego menu lub podmenu.
KOMUNIKATY WYŚWIETLANE NA
EKRANIE ELEKTRONICZNEGO CENTRUM
INFORMACYJNEGO POJAZDU (EVIC)
W określonych warunkach układ EVIC wyświetla
następujące komunikaty:
• Turn Signal On (Kierunkowskaz włączony) (wraz z ciągłym sygnałem dźwiękowym, jeżeli samochód
przejedzie ponad 1,6 km z włączonym
kierunkowskazem)
• Left Front Turn Signal Light Out (Lewy przedni kierunkowskaz wyłączony) (wraz z pojedynczym
sygnałem dźwiękowym)(rys. 9) Przyciski EVIC na kierownicy
21POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

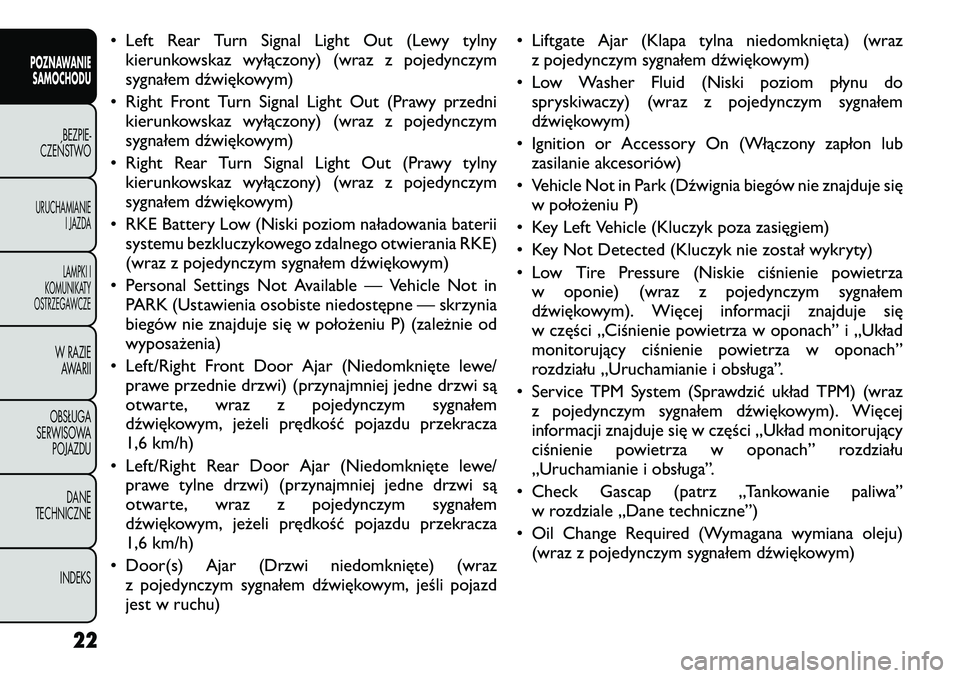

• Left Rear Turn Signal Light Out (Lewy tylnykierunkowskaz wyłączony) (wraz z pojedynczym
sygnałem dźwiękowym)
• Right Front Turn Signal Light Out (Prawy przedni kierunkowskaz wyłączony) (wraz z pojedynczym
sygnałem dźwiękowym)
• Right Rear Turn Signal Light Out (Prawy tylny kierunkowskaz wyłączony) (wraz z pojedynczym
sygnałem dźwiękowym)
• RKE Battery Low (Niski poziom naładowania baterii systemu bezkluczykowego zdalnego otwierania RKE)
(wraz z pojedynczym sygnałem dźwiękowym)
• Personal Settings Not Available — Vehicle Not in PARK (Ustawienia osobiste niedostępne — skrzynia
biegów nie znajduje się w położeniu P) (zależnie odwyposażenia)
• Left/Right Front Door Ajar (Niedomknięte lewe/ prawe przednie drzwi) (przynajmniej jedne drzwi są
otwarte, wraz z pojedynczym sygnałem
dźwiękowym, jeżeli prędkość pojazdu przekracza
1,6 km/h)
• Left/Right Rear Door Ajar (Niedomknięte lewe/ prawe tylne drzwi) (przynajmniej jedne drzwi są
otwarte, wraz z pojedynczym sygnałem
dźwiękowym, jeżeli prędkość pojazdu przekracza
1,6 km/h)
• Door(s) Ajar (Drzwi niedomknięte) (wraz z pojedynczym sygnałem dźwiękowym, jeśli pojazd
jest w ruchu) • Liftgate Ajar (Klapa tylna niedomknięta) (wraz
z pojedynczym sygnałem dźwiękowym)
• Low Washer Fluid (Niski poziom płynu do spryskiwaczy) (wraz z pojedynczym sygnałem
dźwiękowym)
• Ignition or Accessory On (Włączony zapłon lub zasilanie akcesoriów)
• Vehicle Not in Park (Dźwignia biegów nie znajduje się w położeniu P)
• Key Left Vehicle (Kluczyk poza zasięgiem)
• Key Not Detected (Kluczyk nie został wykryty)
• Low Tire Pressure (Niskie ciśnienie powietrza w oponie) (wraz z pojedynczym sygnałem
dźwiękowym). Więcej informacji znajduje się
w części „Ciśnienie powietrza w oponach” i „Układ
monitorujący ciśnienie powietrza w oponach”
rozdziału „Uruchamianie i obsługa”.
• Service TPM System (Sprawdzić układ TPM) (wraz z pojedynczym sygnałem dźwiękowym). Więcej
informacji znajduje się w części „Układ monitorujący
ciśnienie powietrza w oponach” rozdziału
„Uruchamianie i obsługa”.
• Check Gascap (patrz „Tankowanie paliwa” w rozdziale „Dane techniczne”)
• Oil Change Required (Wymagana wymiana oleju) (wraz z pojedynczym sygnałem dźwiękowym)
22
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

• Check Gascap (Sprawdzić korek wlewu paliwa)(patrz „Tankowanie paliwa” w rozdziale
„Uruchamianie i obsługa”)
• Oil Change Due (Wymagana wymiana oleju) (wraz z pojedynczym sygnałem dźwiękowym)
• Exhaust System — Regeneration Required Now (Układ wydechowy — konieczne wykonanie
regeneracji). W przypadku pokonywania krótkich
dystansów i długotrwałej jazdy z małą prędkością
silnik i układ oczyszczania spalin nigdy nie osiąga
warunków niezbędnych do przeprowadzenia
regeneracji. W takim przypadku na wyświetlaczu
EVIC wyświetlony zostaje komunikat „Exhaust
System Regeneration Required Now” (Konieczne
wykonanie regeneracji układu wydechowego). Jazda
z prędkością autostradową trwająca przynajmniej 30
minut umożliwia wykonanie regeneracji filtra cząstek
stałych i przywrócenie pełnej sprawności układu
wydechowego.
• Exhaust Service Require — See Dealer Now (Konieczność regeneracji układu wydechowego —
odwiedź dealera). Moc silnika zostanie ograniczona
w celu zapobiegnięcia uszkodzeniu układu
oczyszczania spalin. W takim przypadku konieczne
jest zaprowadzenie pojazdu do autoryzowanego
serwisu w celu dokonania przeglądu. BIAŁE LAMPKI OSTRZEGAWCZE EVIC
W tym miejscu widoczne są rekonfigurowalne białe
urządzenia ostrzegawcze. Obejmują one następującewskaźniki:
• Położenie dźwigni zmiany biegów — tylko
automatyczna skrzynia biegów
Wyświetlone stany dźwigni zmiany biegów
„P,R,N,D,L,5,4,3,2,1” wskazują położenie dźwigni.
Wskaźniki „5,4,3,2,1” oznaczają, że funkcja
Autostick™ została włączona i wyświetlany jest
aktualnie wybrany bieg. Więcej informacji na temat
funkcji Autostick™ znajduje się w rozdziale
„Uruchamianie i jazda”.
• Elektroniczny tempomat WŁĄCZONY
Lampka zapala się, gdy elektroniczny
tempomat jest włączony. Więcej informacji
znajduje się w części „Elektroniczny
tempomat” rozdziału „Poznawanie
samochodu”.
• Elektroniczny tempomat USTAWIONY Lampka zapala się, gdy elektroniczny
tempomat jest USTAWIONY. Więcej
informacji znajduje się w części
„Elektroniczny tempomat” rozdziału
„Poznawanie samochodu”.
23POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

POMARAŃCZOWE LAMPKI
OSTRZEGAWCZE EVIC
W tym miejscu widoczne są rekonfigurowalne
pomarańczowe urządzenia ostrzegawcze. Obejmują
one następujące wskaźniki:
• Lampka ostrzegająca o niskim poziomie paliwaGdy poziom paliwa spada do około 11 l, lampka
zapala się i świeci do momentu uzupełnienia
poziomu paliwa.
• Wskaźnik luźnego korka wlewu paliwa Jeśli układ diagnostyczny pojazdu wykryje, że
korek wlewu paliwa jest niedokręcony lub
uszkodzony, w obszarze wyświetlania
ostrzeżeń wyświetlony zostanie wskaźnik
luźnego korka paliwa. Dokręcić prawidłowo korek
wlewu paliwa i nacisnąć przycisk SELECT (Wybór), aby
wykasować komunikat. Jeśli problem nadal występuje,
komunikat pojawi się przy następnym uruchomieniusamochodu.
Poluzowany, nieprawidłowo zamontowany lub
uszkodzony korek wlewu paliwa może też
spowodować włączenie lampki MIL.
• Wskaźnik niskiego poziomu płynu do spryskiwaczy szyby przedniej Świecąca lampka oznacza niski poziom płynu
do spryskiwaczy szyby przedniej. CZERWONE LAMPKI OSTRZEGAWCZEEVIC
W tym miejscu widoczne są rekonfigurowalne
czerwone urządzenia ostrzegawcze. Obejmują one
następujące wskaźniki:
• Drzwi uchylone
Zapalona lampka sygnalizuje niedomknięte
przynajmniej jedne drzwi.
• Lampka ostrzegawcza ciśnienia oleju Ta lampka sygnalizuje niskie ciśnienie oleju
silnikowego. Jeśli lampka zapala się w trakcie
jazdy, należy niezwłocznie zatrzymać samochód
i wyłączyć silnik. Po zapaleniu się lampki włączy się
sygnał dźwiękowy, który będzie trwał cztery minuty.
Nie jeździć samochodem, dopóki przyczyna problemu
nie zostanie usunięta. Lampka nie pokazuje, ile oleju
znajduje się w silniku. Poziom oleju silnikowego
sprawdza się pod pokrywą silnika.
• Lampka układu ładowania Ta lampka wskazuje stan elektrycznego układu
ładowania. Lampka powinna się zapalić przy
pierwszym ustawianiu wyłącznika zapłonu w położenie
ON, następnie powinna przez chwilę świecić (faza
sprawdzania żarówki). Jeśli lampka nie przestaje świecić
lub zapala się podczas jazdy, należy wyłączyć urządzenia
elektryczne, które nie są niezbędne lub zwiększyć
obroty silnika (jeśli są jałowe). Jeśli lampka układu
24
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

ładowania nie przestaje świecić, oznacza to usterkę
układu ładowania. Należy NIEZWŁOCZNIE
PRZEPROWADZIĆ NAPRAWĘ. Skontaktować się
z autoryzowanym dealerem.
W przypadku konieczności uruchomienia silnika za
pomocą zewnętrznego akumulatora skorzystać
z części „Uruchamianie z wykorzystaniem
zewnętrznego akumulatora” w rozdziale „W razie
awarii”.
• Lampka układu ETCTa lampka sygnalizuje usterkę w układzie
elektronicznego sterowania przepustnicą
(ETC). Zapala się po włączeniu zapłonu
i świeci jeszcze przez chwilę w celu
sprawdzenia żarówki. Jeśli lampka nie zapala się
podczas rozruchu, należy zlecić sprawdzenie układu
u autoryzowanego dealera.
W przypadku wykrycia usterki lampka zapali się
podczas pracy silnika. Po całkowitym zatrzymaniu
samochodu ustawić dźwignię zmiany biegów
w położeniu P, a następnie wyłączyć i włączyć zapłon.
Lampka powinna zgasnąć.
Jeśli lampka nie przestanie świecić przy włączonym
silniku, samochód zwykle nadaje się do jazdy. Należy
jednak możliwie najszybciej odwiedzić autoryzowany
punkt dealerski. Jeżeli lampka miga przy pracującym
silniku, konieczne jest wykonanie natychmiastowego
przeglądu. Możliwy jest spadek mocy silnika, zwiększone/niestabilne obroty biegu jałowego lub
zgaśnięcie silnika. Pojazd może wymagać holowania.
• Lampka ostrzegająca o nieprawidłowej
temperaturze silnika
Ta lampka ostrzega o zbyt wysokiej
temperaturze silnika. Gdy temperatura będzie
wzrastać i miernik temperatury będzie
wskazywać wartość bliską oznaczenia H,lampka zapali
się i po każdym osiągnięciu zaprogramowanego progu
emitowany będzie pojedynczy sygnał dźwiękowy.
Dalszy wzrost temperatury spowoduje przekroczenie
progu Hna mierniku, ciągłe miganie lampki
i nieprzerwany sygnał dźwiękowy, aż silnik nie ostygnie.
Jeśli lampka zapala się w trakcie jazdy, należy zjechać
z drogi w bezpiecznym miejscu i zatrzymać pojazd. Jeśli
klimatyzacja jest włączona, należy ją wyłączyć.
Przestawić dźwignię zmiany biegów do położenia N
i pozostawić pojazd na biegu jałowym. Jeśli wskazanie
temperatury nie powróci do normalnego poziomu,
natychmiast wyłączyć silnik i wezwać pomoc.
• Lampka ostrzegająca o nieprawidłowej temperaturze przekładni Lampka sygnalizuje, że temperatura płynu
przekładniowego rośnie. Może się tak
zdarzyć w przypadku dużego obciążenia
silnika, np. podczas holowania przyczepy. Jeśli
lampka zapali się, należy zjechać z drogi w bezpiecznym
miejscu i zatrzymać pojazd. Następnie przestawić
dźwignię zmiany biegów do położenia N i pozostawić
25POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

silnik na jałowych obrotach lub zwiększyć je tak, aby
lampka zgasła.
Ciągła jazda ze świecącą lampką
ostrzegającą o nieprawidłowej
temperaturze przekładni spowoduje
w końcu poważne uszkodzenie przekładni lub jej
awarię.
OSTRZEŻENIE!
Jeśli pomimo świecenia lampki
ostrzegającej o nieprawidłowej
temperaturze przekładni jazda będzie
kontynuowana, w niektórych przypadkach może
to doprowadzić do zagotowania się płynu, który
zaleje gorące podzespoły silnika i spowoduje
pożar.
OIL CHANGE DUE (Wymagana wymiana oleju)
Samochód jest wyposażony w układ wskaźnika
wymiany oleju silnikowego. Po emisji pojedynczego
sygnału dźwiękowego przypominającego o kolejnej
zaplanowanej wymianie oleju na wyświetlaczu EVIC
przez około 10 sekund będzie migać komunikat „Oil
Change Required” („Wymagana wymiana oleju)”.
Układ wskaźnika wymiany oleju silnikowego działa
w oparciu o cykl roboczy, co oznacza, że odstępy między kolejnymi wymianami oleju mogą zmieniać się
w zależności od indywidualnego stylu prowadzeniapojazdu.
Jeżeli komunikat nie zostanie skasowany, będzie
wyświetlany każdorazowo po ustawieniu wyłącznika
zapłonu w położeniu ON/RUN. Aby tymczasowo
wyłączyć komunikat, nacisnąć i zwolnić przycisk BACK
(Wstecz). Aby wyzerować układ sygnalizujący
konieczność wymiany oleju, skontaktować się
z autoryzowanym dealerem marki Fiat.
FUEL ECONOMY (Oszczędność paliwa)
Naciskać i zwalniać przycisk W GÓRĘ lub W DÓŁ, aż
zostanie wyświetlony parametr „Fuel Economy”
(Oszczędność paliwa). Następnie nacisnąć przycisk
SELECT (Wybór) Wyświetlacz EVIC wyświetla
następujące informacje dotyczące oszczędności paliwa:
• Średnie zużycie paliwa
• Distance To Empty (DTE) (Rezerwa paliwa)
• 100 l/km
Średnie zużycie paliwa
Pokazuje średnią oszczędność paliwa od ostatniego
zerowania. Po wyzerowaniu licznika oszczędności
paliwa na wyświetlaczu widoczny będzie napis „RESET”
lub na dwie sekundy pojawiają się kreski. Wówczas cała
historia zostaje skasowana, a obliczanie średniej będzie
kontynuowane od ostatniego odczytu średniej przed
zerowaniem. (rys. 10)
26
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
