2012 FIAT FREEMONT Instrukcja obsługi (in Polish)

OSTRZEŻENIE!
• Osoby, które ze względu na dojrzały
wiek, przewlekłe choroby, cukrzycę,
uszkodzenia kręgosłupa, przyjmowanie
określonych leków, nadużywanie alkoholu,
wyczerpanie fizyczne lub inne przyczyny
fizyczne nie są w stanie odczuwać bólu skóry,
muszą zachować szczególną ostrożność podczas
korzystania z ogrzewania siedzenia. Może to
doprowadzić do oparzeń nawet przy niskich
temperaturach, zwłaszcza w przypadku
korzystania z ogrzewania przez dłuższy czas.
• Na siedzeniu nie wolno umieszczać
przedmiotów, których powłoka izolowałaby
powierzchnię siedzenia, takich jak koc lub
poduszka. W przeciwnym razie może dojść do
przegrzania elementu grzejnego. Siedzenie
w przegrzanym siedzeniu może doprowadzić do
poważnych oparzeń spowodowanych zwiększoną

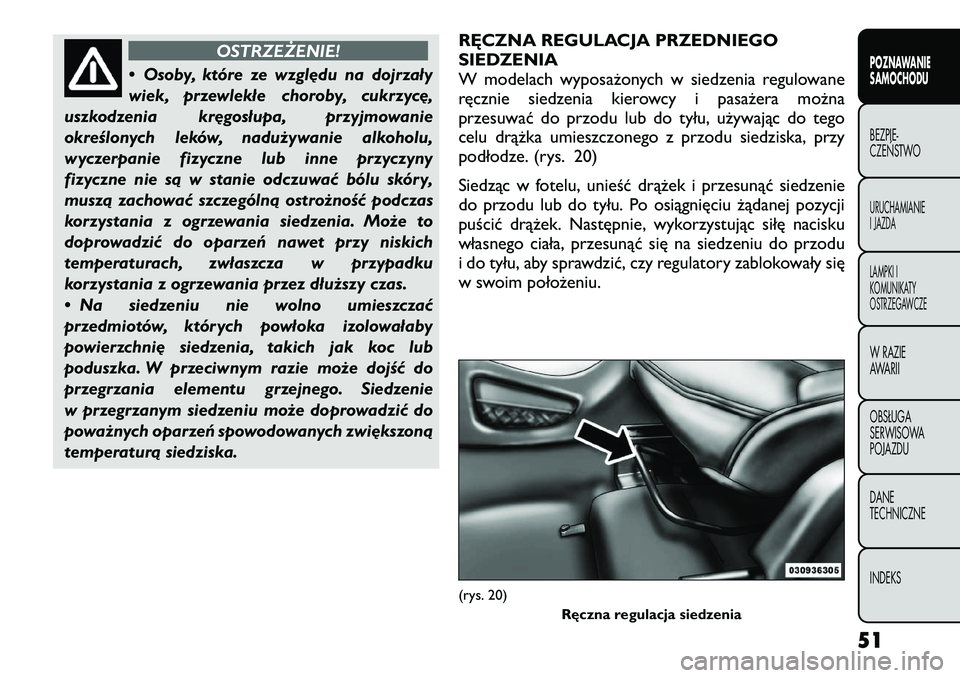

temperaturą siedziska. RĘCZNA REGULACJA PRZEDNIEGO
SIEDZENIA
W modelach wyposażonych w siedzenia regulowane
ręcznie siedzenia kierowcy i pasażera można
przesuwać do przodu lub do tyłu, używając do tego
celu drążka umieszczonego z przodu siedziska, przy
podłodze. (rys. 20)
Siedząc w fotelu, unieść drążek i przesunąć siedzenie
do przodu lub do tyłu. Po osiągnięciu żądanej pozycji
puścić drążek. Następnie, wykorzystując siłę nacisku
własnego ciała, przesunąć się na siedzeniu do przodu
i do tyłu, aby sprawdzić, czy regulatory zablokowały się
w swoim położeniu.
(rys. 20)
Ręczna regulacja siedzenia
51
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

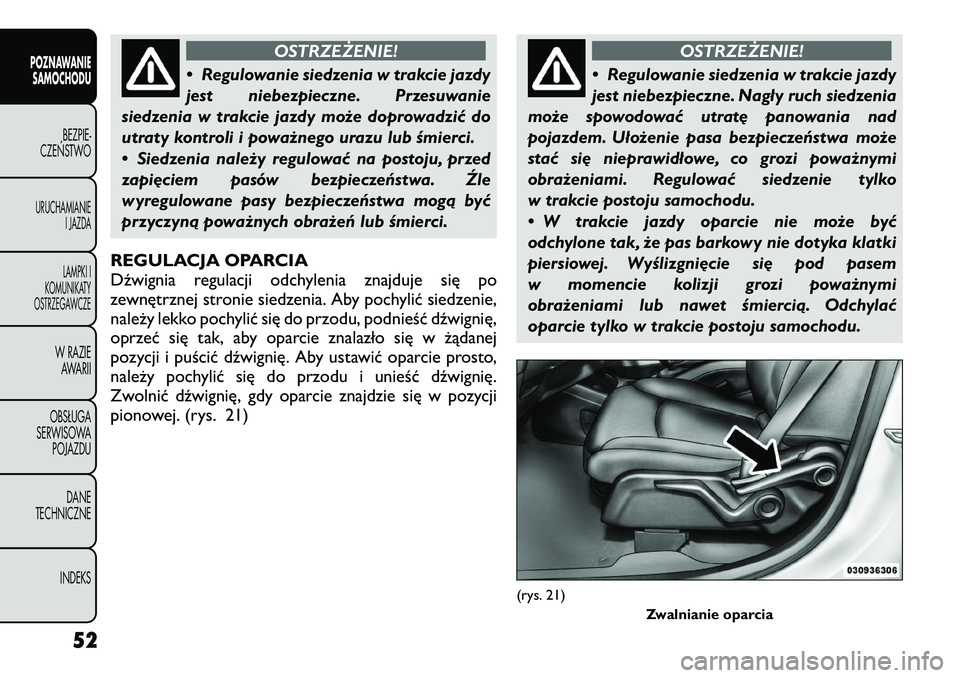

OSTRZEŻENIE!
• Regulowanie siedzenia w trakcie jazdy
jest niebezpieczne. Przesuwanie
siedzenia w trakcie jazdy może doprowadzić do
utraty kontroli i poważnego urazu lub śmierci.
• Siedzenia należy regulować na postoju, przed
zapięciem pasów bezpieczeństwa. Źle
wyregulowane pasy bezpieczeństwa mogą być
przyczyną poważnych obrażeń lub śmierci.
REGULACJA OPARCIA
Dźwignia regulacji odchylenia znajduje się po
zewnętrznej stronie siedzenia. Aby pochylić siedzenie,
należy lekko pochylić się do przodu, podnieść dźwignię,
oprzeć się tak, aby oparcie znalazło się w żądanej
pozycji i puścić dźwignię. Aby ustawić oparcie prosto,
należy pochylić się do przodu i unieść dźwignię.
Zwolnić dźwignię, gdy oparcie znajdzie się w pozycji
pionowej. (rys. 21)
OSTRZEŻENIE!
• Regulowanie siedzenia w trakcie jazdy
jest niebezpieczne. Nagły ruch siedzenia
może spowodować utratę panowania nad
pojazdem. Ułożenie pasa bezpieczeństwa może
stać się nieprawidłowe, co grozi poważnymi
obrażeniami. Regulować siedzenie tylko
w trakcie postoju samochodu.
• W trakcie jazdy oparcie nie może być
odchylone tak, że pas barkowy nie dotyka klatki
piersiowej. Wyślizgnięcie się pod pasem
w momencie kolizji grozi poważnymi
obrażeniami lub nawet śmiercią. Odchylać
oparcie tylko w trakcie postoju samochodu.
(rys. 21) Zwalnianie oparcia
52
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

REGULACJA WYSOKOŚCI SIEDZENIA
KIEROWCY (zależnie od wyposażenia)
Dźwignia regulacji wysokości siedzenia znajduje się po
zewnętrznej stronie siedzenia. Aby podnieść siedzenie,
należy podnieść dźwignię. Opuszczenie dźwigni
powoduje obniżenie siedzenia. Całkowity zakres
regulacji siedzenia wynosi około 55 mm. (rys. 22)
PRZEDNIE SIEDZENIE PASAŻERA
SKŁADANE NA PŁASKO (zależnie od
wyposażenia)
Ta funkcja umożliwia powiększenie przedziału
ładunkowego. Kiedy siedzenie jest złożone na płasko,
zwiększona zostaje powierzchnia ładunkowa podłogi
(dzięki temu długi ładunek może sięgać od tylnej klapy
do panelu wskaźników). Tylna powierzchnia
składanego na płasko siedzenia jest twarda. Podczaspostoju, kiedy siedzenie jest złożone na płasko, można
ją wykorzystać jako powierzchnię roboczą. (rys. 23)
Do składania i rozkładania siedzenia służy dźwignia
regulacji odchylenia.
OSTRZEŻENIE!
Regulowanie siedzenia w trakcie jazdy
jest niebezpieczne. Nagły ruch siedzenia
może spowodować utratę panowania nad
pojazdem. Regulować siedzenie tylko w trakcie
postoju samochodu.
ZAGŁÓWKI
Zadaniem zagłówków jest zmniejszenie ryzyka obrażeń
przez ograniczenie ruchu głowy na wypadek zderzenia
(rys. 22) Dźwignia regulacji wysokości siedzenia
(rys. 23) Siedzenie złożone na płasko
53
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

tylnego. Zagłówek należy wyregulować tak, aby jego
górna część sięgała powyżej ucha.
OSTRZEŻENIE!
Wszystkie zagłówki należy prawidłowo
wyregulować, zanim użytkownicy
pojazdu zajmą miejsca i kierowca uruchomi
samochód. Nie wolno regulować zagłówków
w czasie jazdy. Jazda z nieprawidłowo
wyregulowanymi zagłówkami lub bez zagłówków
grozi poważnymi obrażeniami lub śmiercią
w razie wypadku.
Aktywne zagłówki (AHR) — Przednie siedzeniaAktywne zagłówki wyglądają jak zagłówki pasywne, ale
mają wbudowane elementy zmieniające ich właściwości
podczas uderzenia. Pojazdy z takimi zagłówkami nie są
w żaden sposób oznakowane, należy zatem sprawdzić
zagłówki wzrokowo, aby określić ich typ. Zagłówek
zostaje rozdzielony na dwie części: przednia część
składa się z miękkiej pianki i wykładziny, tylna część to
plastik pełniący funkcję obudowy.
W momencie uruchomienia aktywnego zagłówka przy
uderzeniu w tył pojazdu przednia część zagłówka
wysuwa się do przodu, aby zmniejszyć odległość
między tyłem głowy a zagłówkiem. Działanie systemu
zapobiega obrażeniom lub zmniejsza obrażenia
kierowcy i pasażera z przodu powstałe w wyniku
uderzenia w tył pojazdu. Więcej informacji znajduje się w części „System zabezpieczeń” rozdziału
„Bezpieczeństwo”.
Aby podnieść zagłówek, należy go pociągnąć w górę. W
celu obniżenia zagłówka należy nacisnąć przycisk
umieszczony u jego podstawy i popchnąć zagłówek
w dół. (rys. 24)
W celu zwiększenia komfortu zagłówki można przechylać
do przodu lub do tyłu. Aby przechylić zagłówek bliżej tyłu
głowy, należy pociągnąć podstawę zagłówka do przodu.
Aby odsunąć zagłówek od głowy, należy popchnąć jego
podstawę do tyłu. (rys. 25) (rys. 26)INFORMACJA:
• Zagłówki można wymontować wyłącznie w celu
przeprowadzenia naprawy i może to zrobić tylko
wykwalifikowany mechanik. Jeśli któryś z zagłówków(rys. 24)
Przycisk
54
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

wymaga wymontowania, należy zwrócić się do
autoryzowanego dealera.• W przypadku aktywacji aktywnego zagłówka należy
zapoznać się z punktami „System zabezpieczeń/
Dodatkowe aktywne zagłówki (AHR)/Przywracanie
położenia początkowego aktywnych zagłówków
(AHR)” w rozdziale „Bezpieczeństwo”.
OSTRZEŻENIE!
• Nie umieszczać na aktywnych
zagłówkach żadnych przedmiotów
(płaszczy, pokrowców na siedzenia, przenośnych
odtwarzaczy DVD). Przedmioty te mogą zakłócić
działanie aktywnych zagłówków i w razie kolizji
stać się przyczyną poważnego urazu lub śmierci.
• Aktywacja funkcji zagłówka AHR może
nastąpić wskutek uderzenia ręką, stopą lub
luźnym bagażem. Aby uniknąć przypadkowej
aktywacji zagłówka AHR, należy się upewnić, że
przewożony bagaż jest zabezpieczony. Luźny
ładunek mógłby uderzyć w zagłówek podczas
gwałtownego hamowania. Niezastosowanie się
do tego ostrzeżenia może spowodować
obrażenia ciała w razie aktywacji funkcji
zagłówka AHR.
(rys. 25) Aktywny zagłówek (pozycja normalna)(rys. 26)
Aktywny zagłówek (przechylony)
55
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

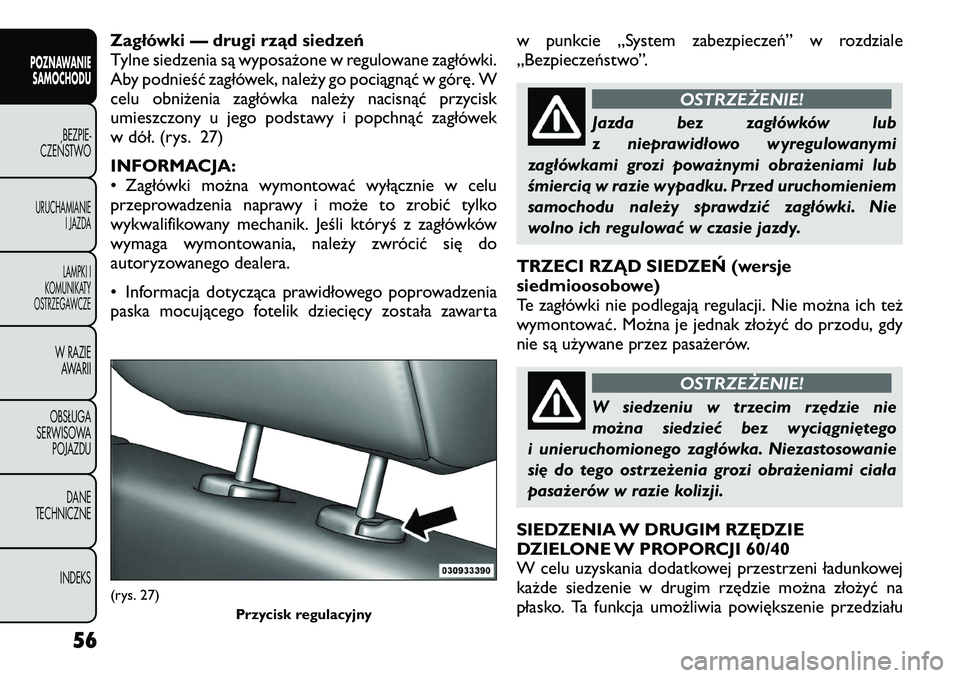

Zagłówki — drugi rząd siedzeń
Tylne siedzenia są wyposażone w regulowane zagłówki.
Aby podnieść zagłówek, należy go pociągnąć w górę. W
celu obniżenia zagłówka należy nacisnąć przycisk
umieszczony u jego podstawy i popchnąć zagłówek
w dół. (rys. 27)
INFORMACJA:
• Zagłówki można wymontować wyłącznie w celu
przeprowadzenia naprawy i może to zrobić tylko
wykwalifikowany mechanik. Jeśli któryś z zagłówków
wymaga wymontowania, należy zwrócić się do
autoryzowanego dealera.
• Informacja dotycząca prawidłowego poprowadzenia
paska mocującego fotelik dziecięcy została zawartaw punkcie „System zabezpieczeń” w rozdziale
„Bezpieczeństwo”.
OSTRZEŻENIE!
Jazda bez zagłówków lub
z nieprawidłowo wyregulowanymi
zagłówkami grozi poważnymi obrażeniami lub
śmiercią w razie wypadku. Przed uruchomieniem
samochodu należy sprawdzić zagłówki. Nie
wolno ich regulować w czasie jazdy.
TRZECI RZĄD SIEDZEŃ (wersje
siedmioosobowe)
Te zagłówki nie podlegają regulacji. Nie można ich też
wymontować. Można je jednak złożyć do przodu, gdy
nie są używane przez pasażerów.
OSTRZEŻENIE!
W siedzeniu w trzecim rzędzie nie
można siedzieć bez wyciągniętego
i unieruchomionego zagłówka. Niezastosowanie
się do tego ostrzeżenia grozi obrażeniami ciała
pasażerów w razie kolizji.
SIEDZENIA W DRUGIM RZĘDZIE
DZIELONE W PROPORCJI 60/40
W celu uzyskania dodatkowej przestrzeni ładunkowej
każde siedzenie w drugim rzędzie można złożyć na
płasko. Ta funkcja umożliwia powiększenie przedziału
(rys. 27) Przycisk regulacyjny
56
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

ładunkowego, zapewniając jednocześnie miejsca
siedzące do wykorzystania w razie potrzeby.
INFORMACJA:Przed przystąpieniem do składania
siedzeń w drugim rzędzie należy upewnić się, że
przednie siedzenie nie jest odchylone. Dzięki temu
siedzenie w drugim rzędzie będzie można łatwo złożyć.
OSTRZEŻENIE!
• Jazda w przedziale ładunkowym,
w środku czy na zewnątrz, jest bardzo
niebezpieczna.W razie kolizji osoby podróżujące
w tych obszarach są bardziej narażone na
poważne urazy lub nawet śmierć.
• Nie wolno przewozić pasażerów w żadnym
miejscu pojazdu, które nie jest wyposażone
w siedzenia i pasy bezpieczeństwa.
• Wszyscy pasażerowie i kierowca muszą
siedzieć w swoich siedzeniach przypięci
prawidłowo pasami bezpieczeństwa.
• W wersjach siedmiomiejscowych nie wolno
siadać w trzecim rzędzie, gdy oparcia foteli
drugiego rzędu są złożone. Wyślizgnięcie się pod
pasem w momencie kolizji grozi poważnymi
obrażeniami lub nawet śmiercią. Składanie siedzenia
1. Znaleźć dźwignię sterującą u dołu po zewnętrznej
stronie siedzenia. (rys. 28)
2. Oprzeć jedną dłoń o oparcie i delikatnie nacisnąć.
3. Unieść dźwignię sterującą drugą ręką, tak aby oparcie mogło się powoli przesuwać do przodu,
a następnie puścić dźwignię.
OSTRZEŻENIE!
Aby uniknąć obrażeń ciała lub
uszkodzenia mienia, należy odsunąć
z drogi składania oparcia głowę, ręce i wszelkie
przedmioty.
4. Ostrożnie ustawić oparcie w pozycji złożenia.
(rys. 28) Zwalnianie oparcia
57
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

Rozkładanie siedzenia
Podnieść i zablokować oparcie.
OSTRZEŻENIE!
Sprawdzić, czy oparcie jest dobrze
zablokowane. W przeciwnym razie
siedzenie nie będzie zapewniać wystarczającej
stabilności pasażera lub fotelika dziecięcego.
Nieprawidłowo zablokowane siedzenie może być
przyczyną poważnych obrażeń.
Przesuwanie do przodu i do tyłu
Dźwignia regulacji znajduje się po zewnętrznej stronie
siedzenia. Unieść dźwignię tak, aby można było
przesunąć siedzenie do przodu lub do tyłu. Zwolnić
dźwignię, gdy siedzenie znajdzie się w żądanej pozycji.
Następnie, wykorzystując siłę nacisku własnego ciała,
przesunąć się na siedzeniu do przodu i do tyłu, aby
sprawdzić, czy regulatory zablokowały się w swoim
położeniu. (rys. 29)
OSTRZEŻENIE!
Regulowanie siedzenia w trakcie jazdy
jest niebezpieczne. Nagły ruch siedzenia
może spowodować utratę panowania nad
pojazdem. Ułożenie pasa bezpieczeństwa może
stać się nieprawidłowe, co grozi poważnymi
obrażeniami. Regulować siedzenie tylko
w trakcie postoju samochodu. Regulacja odchylenia oparcia
Dźwignia regulacji odchylenia znajduje się po
zewnętrznej stronie siedzenia. Aby odchylić oparcie,
należy oprzeć się o nie, unieść dźwignię, ustawić
oparcie w żądanej pozycji i zwolnić dźwignię. Aby
ustawić oparcie prosto, oprzeć się o nie, unieść
dźwignię, pochylić się do przodu i puścić dźwignię, gdy
oparcie znajdzie się w pozycji pionowej. (rys. 30)
(rys. 29)
Ręczna regulacja siedzenia
58
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
