2012 FIAT FREEMONT Instrukcja obsługi (in Polish)

przełącznika zapalają się tylne światła przeciwmgielne
(przednie światła przeciwmgielne są nadal włączone).
Trzecie naciśnięcie przełącznika powoduje wyłączenie
tylnych świateł przeciwmgielnych (przednie światła
przeciwmgielne są nadal włączone). Czwarte
naciśnięcie przełącznika powoduje wyłączenie
przednich świateł przeciwmgielnych. Jeżeli pojazd nie
jest wyposażony w przednie światła przeciwmgielne,
jedno naciśnięcie przełącznika powoduje włączenie
tylnych świateł przeciwmgielnych.
Kiedy światła przeciwmgielne są włączone, na zestawie
wskaźników świeci się lampka sygnalizacyjna.
INFORMACJA:Światła przeciwmgielne działają
przy włączonych światłach mijania lub światłach
postojowych. Włączenie świateł drogowych spowoduje automatyczne wyłączenie świateł
przeciwmgielnych.
DŹWIGNIA WIELOFUNKCYJNA
Dźwignia wielofunkcyjna steruje działaniem
kierunkowskazów, długością wiązki świateł przednich
i światłami mijania. Znajduje się po lewej stronie
kolumny kierownicy.
KIERUNKOWSKAZY
Przy przestawianiu dźwigni wielofunkcyjnej w górę i w
dół strzałki po obu stronach zestawu wskaźników
migają, sygnalizując prawidłowe działanie przednich
i tylnych kierunkowskazów.
INFORMACJA:
• Jeśli lampka nie przestaje świecić i nie miga, lub jeśli
miga bardzo szybko, należy sprawdzić, czy żarówka na
zewnątrz pojazdu nie jest uszkodzona. Jeśli wskaźnik
nie zapala się przy przestawianiu dźwigni,
prawdopodobnie uszkodzona jest żarówka wskaźnika.
• Na wyświetlaczu EVIC (zależnie od wyposażenia)
wyświetlony zostanie komunikat „Turn Signal On”
(Włączony kierunkowskaz) a brzęczyk będzie emitował
ciągły sygnał dźwiękowy, jeśli samochód przejedzie
ponad 1,6 km z włączonym kierunkowskazem.
FUNKCJA WSPOMAGANIA ZMIANY PASA
RUCHU
Pchnięcie dźwigni raz w górę lub w dół, ale tylko do
pierwszego położenia, spowoduje trzykrotne(rys. 51)
Przełącznik świateł przeciwmgielnych
83
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

błyśnięcie, a następnie wyłączenie odpowiedniego
kierunkowskazu.
PRZEŁĄCZNIK ŚWIATEŁ DROGOWYCH/ MIJANIA
Zmiana świateł na drogowe następuje przez pchnięcie
dźwigni wielofunkcyjnej w kierunku od siebie.
Pociągnięcie dźwigni do siebie spowoduje ponowne
włączenie świateł mijania.
KRÓTKIE SYGNAŁY ŚWIETLNE
Pociągając lekko dźwignię wielofunkcyjną do siebie,
można dać znak światłami innemu kierowcy na drodze.
Światła drogowe będą świecić do momentu zwolnieniadźwigni.
OŚWIETLENIE WNĘTRZA
Oświetlenie wnętrza włącza się po otwarciu drzwi.
W celu ochrony akumulatora przed rozładowaniem
oświetlenie wnętrza jest automatycznie wyłączane po
10 minutach od wyłączenia zapłonu. Sytuacja taka ma
miejsce, jeśli oświetlenie wnętrza zostało włączone
ręcznie lub na skutek otwarcia drzwi. Dotyczy to
również oświetlenia schowka w desce rozdzielczej, ale
nie bagażnika. Aby przywrócić działanie oświetlenia
wnętrza, należy włączyć zapłon lub przełącznik
oświetlenia.ELEMENTY STERUJĄCE PODŚWIETLENIEM
Elementy sterujące podświetleniem są częścią
przełącznika świateł przednich i znajdują się po lewej
stronie panelu wskaźników. (rys. 52)
Obracanie lewego elementu sterującego
podświetleniem w górę przy włączonych światłach
postojowych lub światłach przednich zwiększa jasność
podświetlenia panelu wskaźników.
POŁOŻENIE LAMPKI OŚWIETLENIA WNĘTRZA
Obrócenie elementu sterującego podświetleniem
w górę, aż do drugiego położenia, powoduje włączenie
oświetlenia wnętrza. Jeśli element sterujący
podświetleniem jest ustawiony w tym położeniu,
oświetlenie wnętrza pozostanie włączone.
(rys. 52)
Przełącznik sterujący podświetleniem
84
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

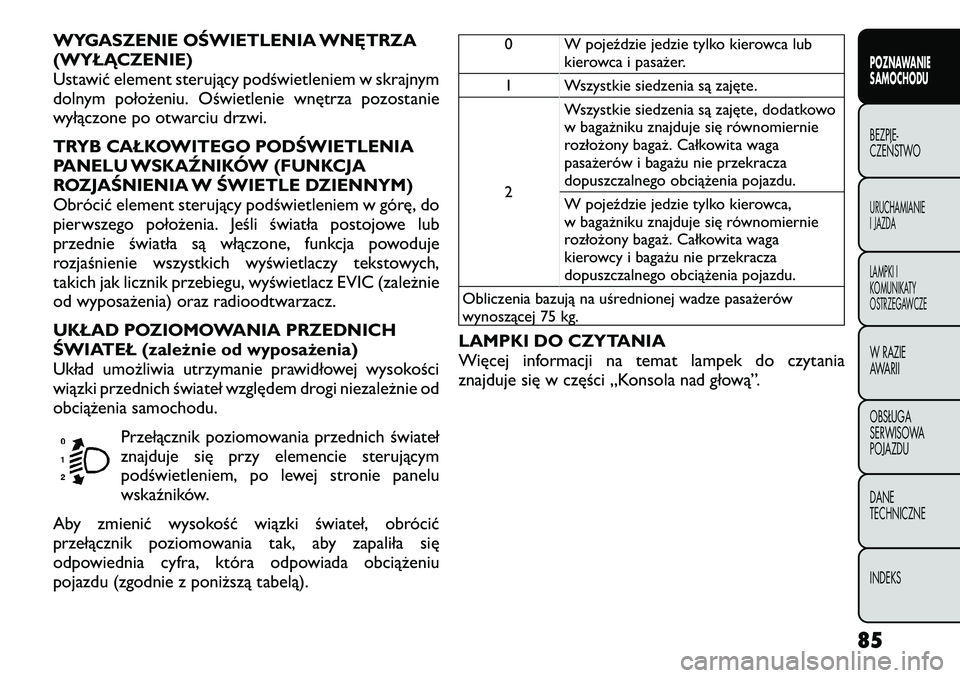

WYGASZENIE OŚWIETLENIA WNĘTRZA
(WYŁĄCZENIE)
Ustawić element sterujący podświetleniem w skrajnym
dolnym położeniu. Oświetlenie wnętrza pozostanie
wyłączone po otwarciu drzwi.
TRYB CAŁKOWITEGO PODŚWIETLENIA
PANELU WSKAŹNIKÓW (FUNKCJA
ROZJAŚNIENIA W ŚWIETLE DZIENNYM)
Obrócić element sterujący podświetleniem w górę, do
pierwszego położenia. Jeśli światła postojowe lub
przednie światła są włączone, funkcja powoduje
rozjaśnienie wszystkich wyświetlaczy tekstowych,
takich jak licznik przebiegu, wyświetlacz EVIC (zależnie
od wyposażenia) oraz radioodtwarzacz.
UKŁAD POZIOMOWANIA PRZEDNICH
ŚWIATEŁ (zależnie od wyposażenia)
Układ umożliwia utrzymanie prawidłowej wysokości
wiązki przednich świateł względem drogi niezależnie od
obciążenia samochodu.Przełącznik poziomowania przednich świateł
znajduje się przy elemencie sterującym
podświetleniem, po lewej stronie panelu
wskaźników.
Aby zmienić wysokość wiązki świateł, obrócić
przełącznik poziomowania tak, aby zapaliła się
odpowiednia cyfra, która odpowiada obciążeniu
pojazdu (zgodnie z poniższą tabelą).
0 W pojeździe jedzie tylko kierowca lub kierowca i pasażer.
1 Wszystkie siedzenia są zajęte. 2 Wszystkie siedzenia są zajęte, dodatkowo
w bagażniku znajduje się równomiernie
rozłożony bagaż. Całkowita waga
pasażerów i bagażu nie przekracza
dopuszczalnego obciążenia pojazdu.
W pojeździe jedzie tylko kierowca,
w bagażniku znajduje się równomiernie
rozłożony bagaż. Całkowita waga
kierowcy i bagażu nie przekracza
dopuszczalnego obciążenia pojazdu.
Obliczenia bazują na uśrednionej wadze pasażerów
wynoszącej 75 kg.
LAMPKI DO CZYTANIA
Więcej informacji na temat lampek do czytania
znajduje się w części „Konsola nad głową”.
85POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

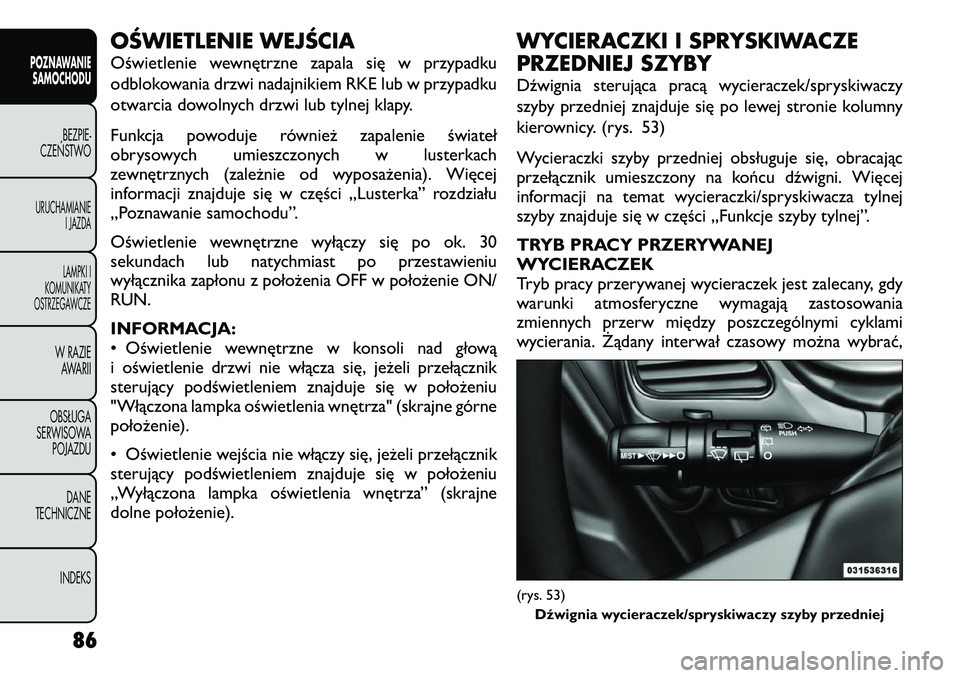

OŚWIETLENIE WEJŚCIA
Oświetlenie wewnętrzne zapala się w przypadku
odblokowania drzwi nadajnikiem RKE lub w przypadku
otwarcia dowolnych drzwi lub tylnej klapy.
Funkcja powoduje również zapalenie świateł
obrysowych umieszczonych w lusterkach
zewnętrznych (zależnie od wyposażenia). Więcej
informacji znajduje się w części „Lusterka” rozdziału
„Poznawanie samochodu”.
Oświetlenie wewnętrzne wyłączy się po ok. 30
sekundach lub natychmiast po przestawieniu
wyłącznika zapłonu z położenia OFF w położenie ON/
RUN.
INFORMACJA:
• Oświetlenie wewnętrzne w konsoli nad głową
i oświetlenie drzwi nie włącza się, jeżeli przełącznik
sterujący podświetleniem znajduje się w położeniu
"Włączona lampka oświetlenia wnętrza" (skrajne górnepołożenie).
• Oświetlenie wejścia nie włączy się, jeżeli przełącznik
sterujący podświetleniem znajduje się w położeniu
„Wyłączona lampka oświetlenia wnętrza” (skrajne
dolne położenie).WYCIERACZKI I SPRYSKIWACZE
PRZEDNIEJ SZYBY
Dźwignia sterująca pracą wycieraczek/spryskiwaczy
szyby przedniej znajduje się po lewej stronie kolumny
kierownicy. (rys. 53)
Wycieraczki szyby przedniej obsługuje się, obracając
przełącznik umieszczony na końcu dźwigni. Więcej
informacji na temat wycieraczki/spryskiwacza tylnej
szyby znajduje się w części „Funkcje szyby tylnej”.
TRYB PRACY PRZERYWANEJ
WYCIERACZEK
Tryb pracy przerywanej wycieraczek jest zalecany, gdy
warunki atmosferyczne wymagają zastosowania
zmiennych przerw między poszczególnymi cyklami
wycierania. Żądany interwał czasowy można wybrać,
(rys. 53)
Dźwignia wycieraczek/spryskiwaczy szyby przedniej
86
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

obracając końcówkę dźwigni sterującej pracą
wycieraczek/spryskiwaczy szyby przedniej do jednego
z pierwszych pięciu położeń. (rys. 54)
Dostępnych jest pięć ustawień zwłoki, które
umożliwiają regulację interwału wycierania w zakresie
od jednej sekundy do około 36 sekund między
poszczególnymi cyklami wycierania przy prędkości
jazdy poniżej 16 km/h. Przy prędkości przekraczającej
16 km/h zwłoka ulega zmianie i wynosi maksymalnie
około 18 sekund między cyklami.
INFORMACJA:Czas zwłoki zależy od prędkości
pojazdu. Jeśli samochód porusza się z prędkością
mniejszą niż 16 km/h, czas zwłoki zostaje wydłużony
dwukrotnie. DZIAŁANIE WYCIERACZEK PRZEDNIEJ
SZYBY
Aby włączyć wolną pracę wycieraczek, należy obrócić
końcówkę dźwigni do góry, ustawiając ją w pierwszym
położeniu za położeniem pracy przerywanej.
Aby włączyć szybką pracę wycieraczek, należy obrócić
końcówkę dźwigni do góry, ustawiając ją w drugim
położeniu za położeniem pracy przerywanej. (rys. 55)
INFORMACJA:
Wyłączenie zapłonu podczas pracy
wycieraczek spowoduje ich automatyczny powrót do
pozycji wyjściowej. Ponowne włączenie zapłonu
spowoduje wznowienie pracy wycieraczek.(rys. 54) Element sterujący pracą wycieraczek przedniej szyby
(rys. 55)Element sterujący pracą wycieraczek przedniej szyby
87
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

•Wjeżdżając do automatycznej myjni
samochodowej, wycieraczki należy
wyłączyć. Ustawienie elementu
sterującego pracą wycieraczek w położeniu innym
niż pozycja wyłączenia może skutkować
uszkodzeniem wycieraczek.
• Zimą przełącznik wycieraczek należy zawsze
wyłączać przed wyłączeniem silnika, aby
wycieraczki wróciły do pozycji wyjściowej. Jeśli
przełącznik wycieraczek pozostanie w położeniu
włączenia, a wycieraczki przymarzną do
przedniej szyby, przy ponownym uruchomieniu
pojazdu silniczek wycieraczek może ulec
uszkodzeniu.
• Należy zawsze usuwać nagromadzony śnieg,
który uniemożliwia powrót piór wycieraczek do
pozycji wyjściowej. Jeśli element sterujący pracą
wycieraczek jest WYŁĄCZONY, a pióra
wycieraczek nie wracają do pozycji wyjściowej,
silniczek wycieraczek może być uszkodzony.
SPRYSKIWACZ PRZEDNIEJ SZYBY
Aby uruchomić spryskiwacz szyby przedniej, należy
wcisnąć pokrętło spryskiwacza, umieszczone na końcu
dźwigni wielofunkcyjnej, do drugiego położenia.
Jeśli spryskiwacz zostanie włączony w czasie, gdy
element sterujący pracą wycieraczek jest ustawiony
w zakresie trybów opóźnienia, wycieraczki zostaną
przełączone w tryb wolnej pracy na dwa lub trzy cykle po zwolnieniu dźwigni, a następnie przywrócony
zostanie wybrany wcześniej interwał pracy
przerywanej.
Jeśli spryskiwacz zostanie włączony w czasie, gdy
element sterujący pracą wycieraczek jest ustawiony
w położeniu wyłączenia, wycieraczki wykonają jeszcze
dwa lub trzy cykle, po czym zostaną wyłączone.
OSTRZEŻENIE!
Nagła utrata widoczności przez
przednią szybę może doprowadzić do
kolizji. Istnieje niebezpieczeństwo, że kierowca
nie dostrzeże pojazdów lub innych przeszkód.
Aby uniknąć nagłego oblodzenia przedniej szyby
podczas mrozu, przed i podczas spryskiwania
należy włączyć jej ogrzewanie.
FUNKCJA SZYBKIEGO OCZYSZCZANIA
SZYBY
Aby uruchomić pojedynczy cykl pracy wycieraczek
w celu usunięcia z szyby wody lub błota, należy wcisnąć
pokrętło spryskiwacza, umieszczone na końcu dźwigni
wielofunkcyjnej, do pierwszego położenia. Wycieraczki
będą działać do momentu zwolnienia dźwigni.
INFORMACJA: Funkcja lekkiego spryskiwania nie
powoduje włączenia pompy do spryskiwaczy; dlatego
przednia szyba nie zostanie spryskana. Aby spryskać
przednią szybę, należy użyć funkcji spryskiwania.
88
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

SPRYSKIWACZE REFLEKTORÓW
(zależnie od wyposażenia)
Spryskiwacze reflektorów są schowane w górnej części
przedniego pasa, naprzeciw każdego reflektora.
Dźwignia sterująca wycieraczkami/spryskiwaczem
przedniej szyby steruje również spryskiwaczami
przednich świateł. Aby funkcja była aktywna, wyłącznik
zapłonu musi się znajdować w położeniu ON,
a przednie światła muszą być włączone. Dźwignia
znajduje się z lewej strony kolumny kierownicy.
Aby uruchomić spryskiwacz reflektorów, należy
wcisnąć pokrętło spryskiwacza, umieszczone na końcu
dźwigni wielofunkcyjnej, do drugiego położenia, co
spowoduje uruchomienie spryskiwacza przedniej
szyby, a następnie zwolnić je. W tym samym momencie
dwie dysze spryskiwaczy naprzeciw każdego reflektora
spryskają szkła reflektorów płynem pod wysokim
ciśnieniem. Dodatkowo uruchomiony zostanie
spryskiwacz przedniej szyby, a wycieraczki przedniej
szyby wykonają jeden cykl pracy.
INFORMACJA:Po ustawieniu wyłącznika zapłonu
w położeniu ON i włączeniu przednich świateł
spryskiwacze przednich świateł włączą się przy
pierwszym uruchomieniu spryskiwacza przedniej
szyby, następnie będą się włączały co jedenaście cykli
spryskiwacza przedniej szyby. FUNKCJE SZYBY TYLNEJ
WYCIERACZKA/SPRYSKIWACZ TYLNEJ
SZYBY
Element sterujący pracą wycieraczki/spryskiwacza
szyby tylnej znajduje się po prawej stronie kolumny
kierownicy. (rys. 56)
Aby uruchomić wycieraczkę tylnej szyby, obrócić
przełącznik w górę do pierwszego położenia.
(rys. 56) Tylna wycieraczka/spryskiwacz
89POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

Aby uruchomić spryskiwacz szyby tylnej, obrócić
przełącznik w górę poza pierwsze położenie.
Pompa spryskiwacza będzie pracować do
momentu zwolnienia przełącznika. Po jego zwolnieniu
wycieraczka wykona jeszcze trzy cykle, a potem
powróci do pozycji wyjściowej. (rys. 57)
Jeśli w trakcie pracy wycieraczki tylnej szyby zapłon
zostanie wyłączony, wycieraczka automatycznie
powróci do pozycji wyjściowej. Po ponownym
uruchomieniu pojazdu wycieraczka wznowi pracę
zgodnie ze stanem przełącznika.
• Wjeżdżając do automatycznej myjni
samochodowej, wycieraczkę tylnej szyby
należy wyłączyć. Pozostawienie
przełącznika w pozycji włączenia może
skutkować uszkodzeniem wycieraczki tylnej
szyby.
• Zimą przełącznik wycieraczki tylnej szyby
należy zawsze wyłączać przed wyłączeniem
silnika, aby wycieraczka wróciła do pozycji
wyjściowej. Jeśli przełącznik wycieraczki
pozostanie w pozycji włączenia, a wycieraczka
przymarznie do szyby, przy ponownym
uruchomieniu pojazdu silniczek wycieraczki może
ulec uszkodzeniu.
• Należy zawsze usuwać nagromadzony śnieg,
który uniemożliwia powrót pióra wycieraczki
tylnej szyby do pozycji wyjściowej. Jeśli element
sterujący pracą wycieraczki tylnej szyby jest
wyłączony, a pióro nie wraca do pozycji
wyjściowej, silniczek wycieraczki może być
uszkodzony.
OGRZEWANIE TYLNEJ SZYBY Przycisk ogrzewania szyby tylnej znajduje się na
panelu ogrzewania i klimatyzacji. Nacisnąć ten
przycisk, aby włączyć ogrzewanie tylnej szyby
i podgrzewanie lusterek zewnętrznych (zależnie od
(rys. 57) Element sterujący pracą wycieraczki/spryskiwacza tylnej szyby
90
POZNAWANIESAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
