2012 FIAT FREEMONT Instrukcja obsługi (in Polish)

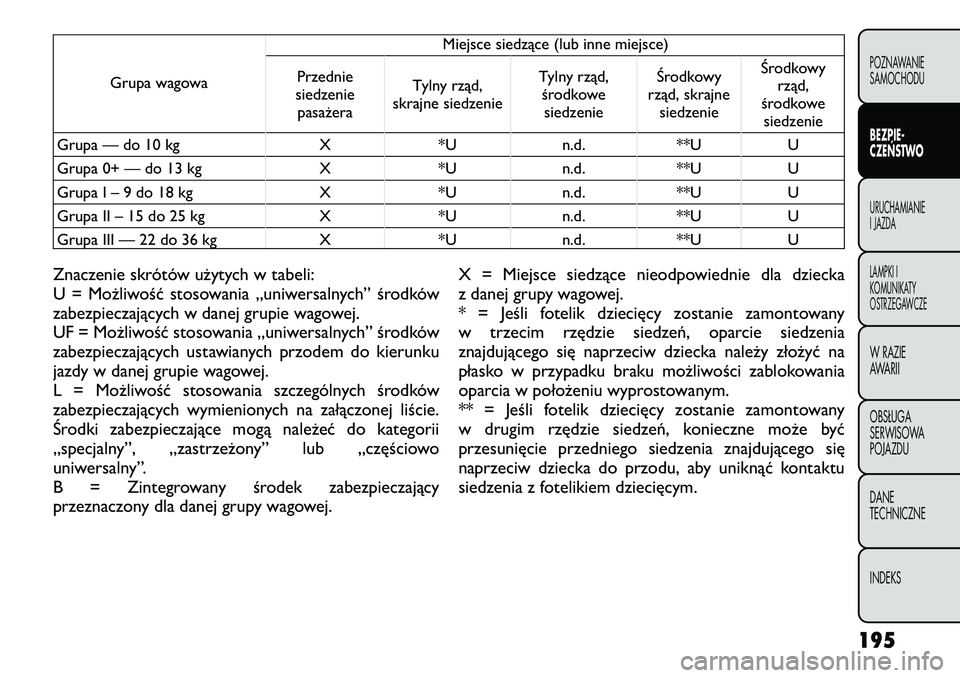

Grupa wagowaMiejsce siedzące (lub inne miejsce)
Przednie
siedzenie pasażera Tylny rząd,
skrajne siedzenie Tylny rząd,
środkowesiedzenie Środkowy
rząd, skrajne siedzenie Środkowy
rząd,
środkowe siedzenie
Grupa — do 10 kg X *U n.d. **U U
Grupa 0+ — do 13 kg X *U n.d. **U U
Grupa I – 9 do 18 kg X *U n.d. **U U
Grupa II – 15 do 25 kg X *U n.d. **U U
Grupa III — 22 do 36 kg X *U n.d. **U U
Znaczenie skrótów użytych w tabeli:
U = Możliwość stosowania „uniwersalnych” środków
zabezpieczających w danej grupie wagowej.
UF = Możliwość stosowania „uniwersalnych” środków
zabezpieczających ustawianych przodem do kierunku
jazdy w danej grupie wagowej.
L = Możliwość stosowania szczególnych środków
zabezpieczających wymienionych na załączonej liście.
Środki zabezpieczające mogą należeć do kategorii
„specjalny”, „zastrzeżony” lub „częściowo
uniwersalny”.
B = Zintegrowany środek zabezpieczający
przeznaczony dla danej grupy wagowej. X = Miejsce siedzące nieodpowiednie dla dziecka
z danej grupy wagowej.
* = Jeśli fotelik dziecięcy zostanie zamontowany
w trzecim rzędzie siedzeń, oparcie siedzenia
znajdującego się naprzeciw dziecka należy złożyć na
płasko w przypadku braku możliwości zablokowania
oparcia w położeniu wyprostowanym.
** = Jeśli fotelik dziecięcy zostanie zamontowany
w drugim rzędzie siedzeń, konieczne może być
przesunięcie przedniego siedzenia znajdującego się
naprzeciw dziecka do przodu, aby uniknąć kontaktu
siedzenia z fotelikiem dziecięcym.
195
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

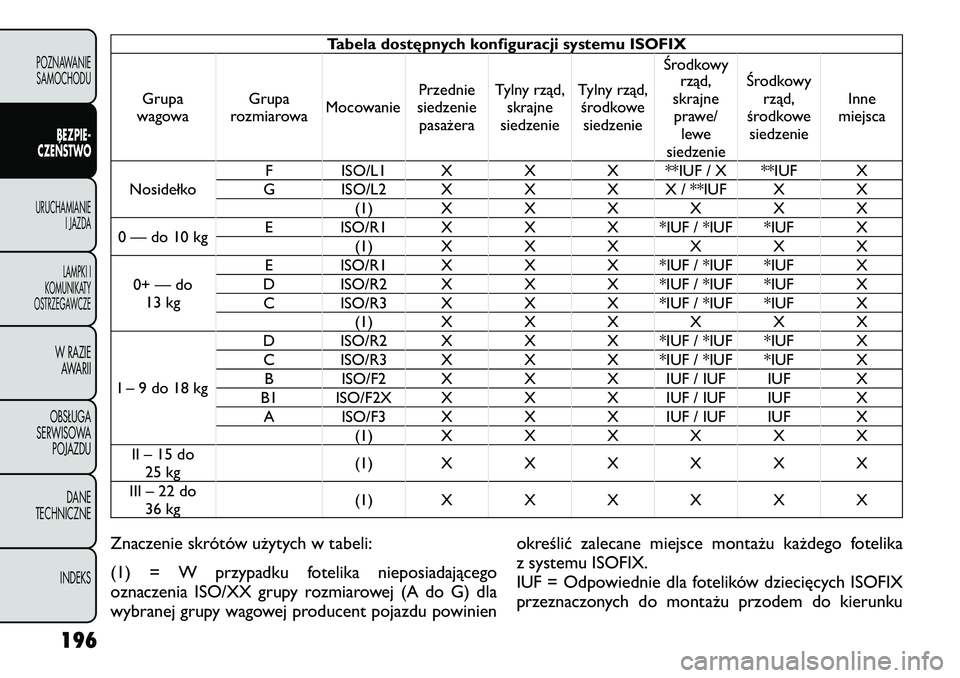

Tabela dostępnych konfiguracji systemu ISOFIX
Grupa
wagowa Grupa
rozmiarowa MocowaniePrzednie
siedzenie pasażera Tylny rząd,
skrajne
siedzenie Tylny rząd,
środkowesiedzenie Środkowy
rząd,
skrajne prawe/ lewe
siedzenie Środkowy
rząd,
środkowe siedzenie Inne
miejsca
Nosidełko F ISO/L1 X X X **IUF / X **IUF X
G ISO/L2 X X X X / **IUF X X (1) X X X X X X
0 — do 10 kg E ISO/R1 X X X *IUF / *IUF *IUF X
(1) X X X X X X
0+ — do 13 kg E ISO/R1 X X X *IUF / *IUF *IUF X
D ISO/R2 X X X *IUF / *IUF *IUF X C ISO/R3 X X X *IUF / *IUF *IUF X (1) X X X X X X
I – 9 do 18 kg D ISO/R2 X X X *IUF / *IUF *IUF X
C ISO/R3 X X X *IUF / *IUF *IUF X B ISO/F2 X X X IUF / IUF IUF X
B1 ISO/F2X X X X IUF / IUF IUF X
A ISO/F3 X X X IUF / IUF IUF X (1) X X X X X X
II – 15 do 25 kg (1) X X X X X X
III – 22 do 36 kg (1) X X X X X X
Znaczenie skrótów użytych w tabeli:
(1) = W przypadku fotelika nieposiadającego
oznaczenia ISO/XX grupy rozmiarowej (A do G) dla
wybranej grupy wagowej producent pojazdu powinien określić zalecane miejsce montażu każdego fotelika
z systemu ISOFIX.
IUF = Odpowiednie dla fotelików dziecięcych ISOFIX
przeznaczonych do montażu przodem do kierunku
196
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

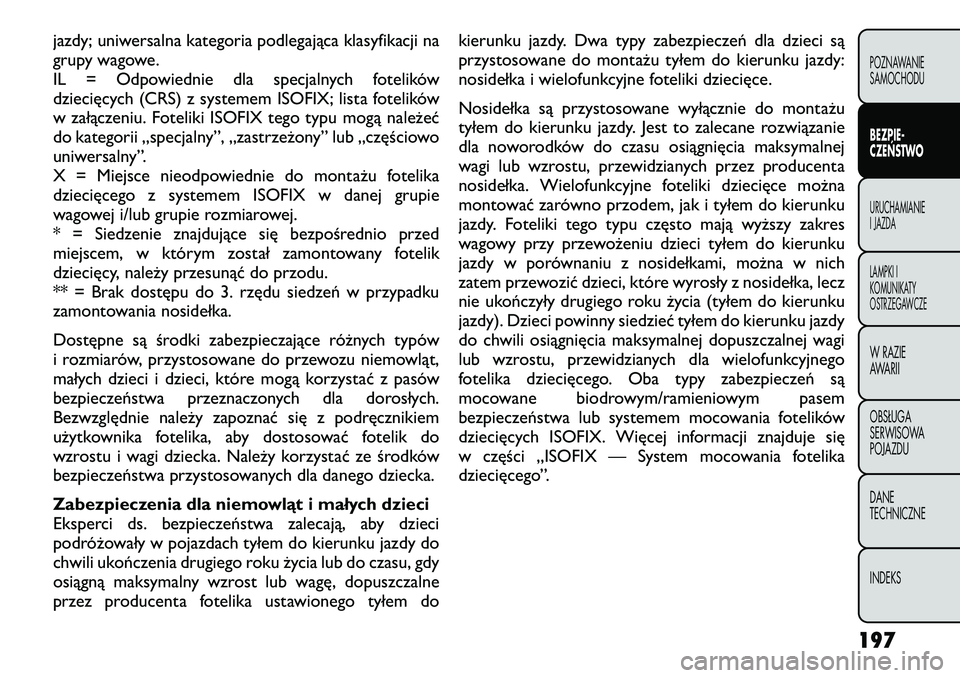

jazdy; uniwersalna kategoria podlegająca klasyfikacji na
grupy wagowe.
IL = Odpowiednie dla specjalnych fotelików
dziecięcych (CRS) z systemem ISOFIX; lista fotelików
w załączeniu. Foteliki ISOFIX tego typu mogą należeć
do kategorii „specjalny”, „zastrzeżony” lub „częściowo
uniwersalny”.
X = Miejsce nieodpowiednie do montażu fotelika
dziecięcego z systemem ISOFIX w danej grupie
wagowej i/lub grupie rozmiarowej.
* = Siedzenie znajdujące się bezpośrednio przed
miejscem, w którym został zamontowany fotelik
dziecięcy, należy przesunąć do przodu.
** = Brak dostępu do 3. rzędu siedzeń w przypadku
zamontowania nosidełka.
Dostępne są środki zabezpieczające różnych typów
i rozmiarów, przystosowane do przewozu niemowląt,
małych dzieci i dzieci, które mogą korzystać z pasów
bezpieczeństwa przeznaczonych dla dorosłych.
Bezwzględnie należy zapoznać się z podręcznikiem
użytkownika fotelika, aby dostosować fotelik do
wzrostu i wagi dziecka. Należy korzystać ze środków
bezpieczeństwa przystosowanych dla danego dziecka.
Zabezpieczenia dla niemowląt i małych dzieci
Eksperci ds. bezpieczeństwa zalecają, aby dzieci
podróżowały w pojazdach tyłem do kierunku jazdy do
chwili ukończenia drugiego roku życia lub do czasu, gdy
osiągną maksymalny wzrost lub wagę, dopuszczalne
przez producenta fotelika ustawionego tyłem dokierunku jazdy. Dwa typy zabezpieczeń dla dzieci są
przystosowane do montażu tyłem do kierunku jazdy:
nosidełka i wielofunkcyjne foteliki dziecięce.
Nosidełka są przystosowane wyłącznie do montażu
tyłem do kierunku jazdy. Jest to zalecane rozwiązanie
dla noworodków do czasu osiągnięcia maksymalnej
wagi lub wzrostu, przewidzianych przez producenta
nosidełka. Wielofunkcyjne foteliki dziecięce można
montować zarówno przodem, jak i tyłem do kierunku
jazdy. Foteliki tego typu często mają wyższy zakres
wagowy przy przewożeniu dzieci tyłem do kierunku
jazdy w porównaniu z nosidełkami, można w nich
zatem przewozić dzieci, które wyrosły z nosidełka, lecz
nie ukończyły drugiego roku życia (tyłem do kierunku
jazdy). Dzieci powinny siedzieć tyłem do kierunku jazdy
do chwili osiągnięcia maksymalnej dopuszczalnej wagi
lub wzrostu, przewidzianych dla wielofunkcyjnego
fotelika dziecięcego. Oba typy zabezpieczeń są
mocowane biodrowym/ramieniowym pasem
bezpieczeństwa lub systemem mocowania fotelików
dziecięcych ISOFIX. Więcej informacji znajduje się
w części „ISOFIX — System mocowania fotelika
dziecięcego”.
197
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

OSTRZEŻENIE!
Fotelików ustawianych tyłem do
kierunku jazdy nie wolno w żadnym
wypadku montować na przednim siedzeniu
pojazdu wyposażonego w przednią poduszkę
powietrzną pasażera bez wyłączenia tej
poduszki. Detonacja poduszki powietrznej może
spowodować poważne obrażenia lub śmierć
dziecka przewożonego w tak ustawionym
foteliku.
Zabezpieczenia dla starszych dzieci
i nastolatków
Dzieci, które ukończyły drugi rok życia lub które
wyrosły z wielofunkcyjnych fotelików dziecięcych do
jazdy tyłem do kierunku jazdy, mogą jeździć przodem
do kierunku jazdy. Foteliki dziecięce przeznaczone do
montażu przodem do kierunku jazdy i wielofunkcyjne
foteliki dziecięce montowane przodem do kierunku
jazdy są przeznaczone dla dzieci, które ukończyły drugi
rok życia lub które osiągnęły maksymalny wzrost lub
wagę dopuszczalne przez producenta fotelika
ustawionego tyłem do kierunku jazdy. Dzieci powinny
siedzieć w fotelikach ustawionych przodem do
kierunku jazdy wraz z odpowiednim systemem pasów
bezpieczeństwa tak długo, jak to możliwe, czyli do
osiągnięcia maksymalnej wagi lub wzrostu
dopuszczalnych przez producenta fotelika. Foteliki
tego typu są mocowane biodrowym/ramieniowym pasem bezpieczeństwa lub systemem mocowania
ISOFIX. Więcej informacji znajduje się w części
„ISOFIX — System mocowania fotelika dziecięcego”.
Wszystkie dzieci, których waga lub wzrost
przekraczają maksymalne wartości podane przez
producenta fotelika ustawionego przodem do kierunku
jazdy, powinny korzystać z dodatkowego siedziska
z regulacją pasa bezpieczeństwa do czasu, gdy będą
mogły się prawidłowo zabezpieczać standardowym
pasem bezpieczeństwa pojazdu. Jeżeli dziecko nie
może zgiąć nóg w kolanach, gdy siedzi na fotelu
z plecami dociśniętymi do oparcia fotela, konieczne jest
zastosowanie podstawki podwyższającej. Foteliki
dziecięce i podstawki podwyższające są mocowane
biodrowym/ramieniowym pasem bezpieczeństwa.
Zintegrowana podstawka podwyższająca
(zależnie od wyposażenia)
Zintegrowana podstawka podwyższająca znajduje się
na obu bocznych fotelach w drugim rzędzie. Podstawki
podwyższające są przeznaczone dla dzieci ważących od
22 do 39 kg, których wzrost mieści się w przedziale od
119 cm do 145 cm.
Aby posadzić dziecko na zintegrowanej podstawce
podwyższającej, wykonać następujące czynności:
1. Odsunąć fotel w drugim rzędzie maksymalnie do
tyłu, aby umożliwić korzystanie ze zintegrowanej
podstawki podwyższającej.
198
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

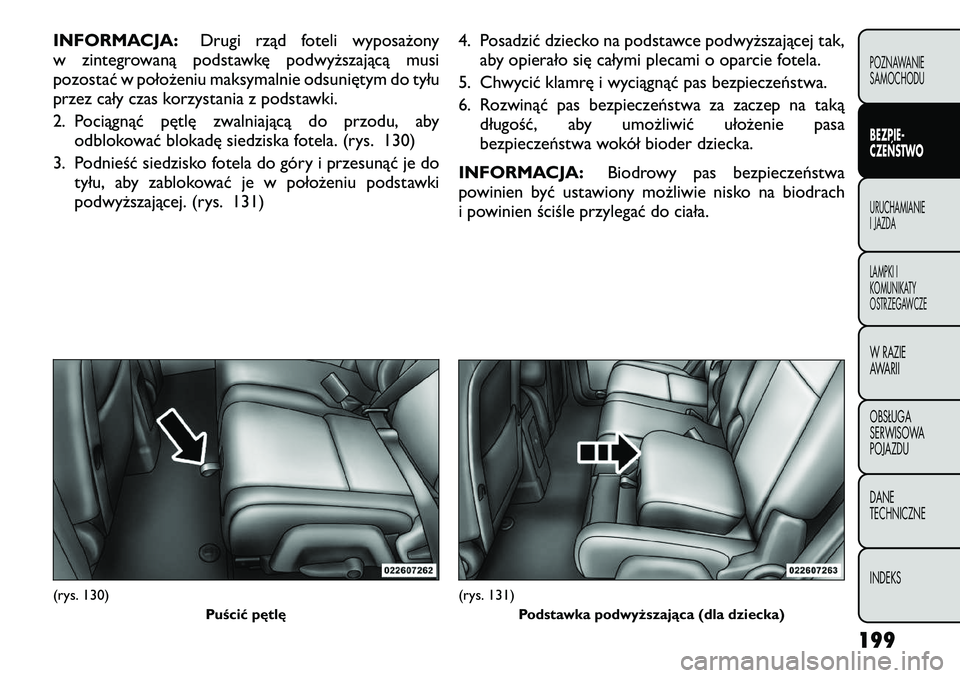

INFORMACJA:Drugi rząd foteli wyposażony
w zintegrowaną podstawkę podwyższającą musi
pozostać w położeniu maksymalnie odsuniętym do tyłu
przez cały czas korzystania z podstawki.
2. Pociągnąć pętlę zwalniającą do przodu, aby odblokować blokadę siedziska fotela. (rys. 130)
3. Podnieść siedzisko fotela do góry i przesunąć je do tyłu, aby zablokować je w położeniu podstawki
podwyższającej. (rys. 131) 4. Posadzić dziecko na podstawce podwyższającej tak,
aby opierało się całymi plecami o oparcie fotela.
5. Chwycić klamrę i wyciągnąć pas bezpieczeństwa.
6. Rozwinąć pas bezpieczeństwa za zaczep na taką długość, aby umożliwić ułożenie pasa
bezpieczeństwa wokół bioder dziecka.
INFORMACJA: Biodrowy pas bezpieczeństwa
powinien być ustawiony możliwie nisko na biodrach
i powinien ściśle przylegać do ciała.(rys. 130)
Puścić pętlę
(rys. 131)Podstawka podwyższająca (dla dziecka)
199
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

7. Gdy pas bezpieczeństwa jest rozwinięty naodpowiednią długość, wsunąć zaczep w sprzączkę
tak, aby usłyszeć odgłos kliknięcia. (rys. 132)
8. Aby usunąć luz pasa bezpieczeństwa, pociągnąć do góry ramieniową część pasa bezpieczeństwa.
9. Aby odpiąć pas bezpieczeństwa, nacisnąć czerwony przycisk znajdujący się na sprzączce.
OSTRZEŻENIE!
Przed zajęciem miejsca przez pasażera
sprawdzić, czy siedzisko jest dobrze
przymocowane do podstawy. W przeciwnym
razie siedzenie nie będzie zapewniać
wystarczającej stabilności pasażera lub fotelika
dziecięcego. Nieprawidłowo przymocowane
siedzisko siedzenia może być przyczyną
poważnych obrażeń.
Dzieci za duże na podstawkę podwyższającą
Dzieci, które mogą prawidłowo zapiąć ramieniowy pas
bezpieczeństwa i które mogą swobodnie opuścić nogi
poza siedziskiem fotela, gdy ich plecy ściśle przylegają
do oparcia, powinny korzystać z pasa biodrowego/
ramieniowego na tylnym fotelu.
• Upewnić się, że dziecko prawidłowo siedzi na fotelu.
• Biodrowy pas bezpieczeństwa powinien być umieszczony możliwie nisko na biodrach i powinien
ściśle przylegać do ciała.
• Należy regularnie sprawdzać mocowanie pasa bezpieczeństwa. Dziecko zmieniające położenie
w fotelu (wiercące się) może zmienić położenie pasabezpieczeństwa.
(rys. 132)
200
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

• Jeżeli ramieniowy pas bezpieczeństwa dotyka twarzylub szyi, przesunąć dziecko w kierunku środka
pojazdu. W żadnym wypadku nie pozwalać dziecku
przekładać pasa ramieniowego pod ramieniem lub zaplecami.
OSTRZEŻENIE!
• Nieprawidłowy montaż może
spowodować niewłaściwe działanie
zabezpieczenia dziecka. Może nastąpić
samoczynne poluzowanie elementu podczas
wypadku. Dziecko może odnieść poważne
obrażenia lub zginąć. Podczas montażu
zabezpieczenia dziecka należy dokładnie
przestrzegać zaleceń producenta.
• Fotelik dziecięcy przeznaczony do montażu
tyłem do kierunku jazdy powinien być mocowany
na tylnym fotelu. Fotelik dziecięcy przeznaczony
do montażu tyłem do kierunku jazdy
zamocowany na przednim fotelu może ulec
uszkodzeniu w przypadku detonacji poduszki
powietrznej pasażera, co może spowodować
poważne obrażenia lub śmierć dziecka.
Poniżej znajduje się kilka wskazówek
przydatnych przy wyborze i zakupie fotelika
dziecięcego: • Przed zakupem jakiegokolwiek zabezpieczenia dla
dzieci należy sprawdzić, czy wyrób posiada etykietę
potwierdzającą zgodność z normami
bezpieczeństwa. FIAT zaleca również sprawdzenie
przed zakupem, czy wyrób może zostać prawidłowo
zamontowany w danym pojeździe.
• Fotelik musi być dostosowany do wagi i wzrostu dziecka. Zapoznać się z etykietą produktu, aby
sprawdzić dopuszczalny zakres wagi i wzrostu.
• Starannie zapoznać się z instrukcjami załączonymi przez producenta fotelika. Nieprawidłowo
zamontowany fotelik może nie spełnić swojego
zadania, gdy będzie to konieczne.
• Zapiąć pasy fotelika zgodnie z instrukcją załączoną przez producenta produktu.
OSTRZEŻENIE!
Gdy fotelik nie jest używany,
przymocować go pasem bezpieczeństwa
lub wyjąć z pojazdu. Nie przewozić
niezamocowanego fotelika w pojeździe. W
przypadku gwałtowanego hamowania lub
wypadku przemieszczający się fotelik może
spowodować obrażenia pasażerów lub oparć
foteli, co może być przyczyną poważnych
obrażeń.
201
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

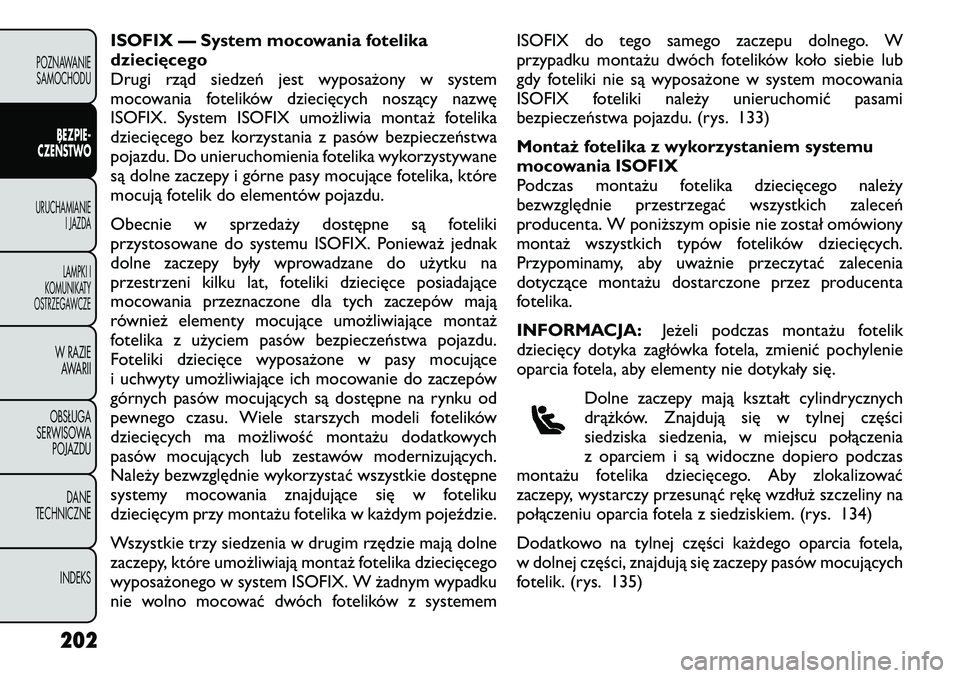

ISOFIX — System mocowania fotelika
dziecięcego
Drugi rząd siedzeń jest wyposażony w system
mocowania fotelików dziecięcych noszący nazwę
ISOFIX. System ISOFIX umożliwia montaż fotelika
dziecięcego bez korzystania z pasów bezpieczeństwa
pojazdu. Do unieruchomienia fotelika wykorzystywane
są dolne zaczepy i górne pasy mocujące fotelika, które
mocują fotelik do elementów pojazdu.
Obecnie w sprzedaży dostępne są foteliki
przystosowane do systemu ISOFIX. Ponieważ jednak
dolne zaczepy były wprowadzane do użytku na
przestrzeni kilku lat, foteliki dziecięce posiadające
mocowania przeznaczone dla tych zaczepów mają
również elementy mocujące umożliwiające montaż
fotelika z użyciem pasów bezpieczeństwa pojazdu.
Foteliki dziecięce wyposażone w pasy mocujące
i uchwyty umożliwiające ich mocowanie do zaczepów
górnych pasów mocujących są dostępne na rynku od
pewnego czasu. Wiele starszych modeli fotelików
dziecięcych ma możliwość montażu dodatkowych
pasów mocujących lub zestawów modernizujących.
Należy bezwzględnie wykorzystać wszystkie dostępne
systemy mocowania znajdujące się w foteliku
dziecięcym przy montażu fotelika w każdym pojeździe.
Wszystkie trzy siedzenia w drugim rzędzie mają dolne
zaczepy, które umożliwiają montaż fotelika dziecięcego
wyposażonego w system ISOFIX. W żadnym wypadku
nie wolno mocować dwóch fotelików z systememISOFIX do tego samego zaczepu dolnego. W
przypadku montażu dwóch fotelików koło siebie lub
gdy foteliki nie są wyposażone w system mocowania
ISOFIX foteliki należy unieruchomić pasami
bezpieczeństwa pojazdu. (rys. 133)
Montaż fotelika z wykorzystaniem systemu
mocowania ISOFIX
Podczas montażu fotelika dziecięcego należy
bezwzględnie przestrzegać wszystkich zaleceń
producenta. W poniższym opisie nie został omówiony
montaż wszystkich typów fotelików dziecięcych.
Przypominamy, aby uważnie przeczytać zalecenia
dotyczące montażu dostarczone przez producenta
fotelika.
INFORMACJA:
Jeżeli podczas montażu fotelik
dziecięcy dotyka zagłówka fotela, zmienić pochylenie
oparcia fotela, aby elementy nie dotykały się.
Dolne zaczepy mają kształt cylindrycznych
drążków. Znajdują się w tylnej części
siedziska siedzenia, w miejscu połączenia
z oparciem i są widoczne dopiero podczas
montażu fotelika dziecięcego. Aby zlokalizować
zaczepy, wystarczy przesunąć rękę wzdłuż szczeliny na
połączeniu oparcia fotela z siedziskiem. (rys. 134)
Dodatkowo na tylnej części każdego oparcia fotela,
w dolnej części, znajdują się zaczepy pasów mocujących
fotelik. (rys. 135)
202
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
