UKŁAD MONITORUJĄCY CIŚNIENIE
W OPONACH (TPMS)
Układ monitorujący ciśnienie w oponach (TPMS)
ostrzega kierowcę o tym, że w ciśnienie w oponie jest
niższe niż zalecane ciśnienie napompowania zimnej
opony.
Ciśnienie powietrza w oponach zmienia się
w zależności od temperatury, różnica wynosi około
0,069 bara na każde 6,5°C. Oznacza to, że wraz ze
spadkiem temperatury otoczenia spada ciśnienie
w oponach. Ciśnienie w oponach należy zawsze
korygować na podstawie ciśnienia napompowania
zimnej opony. Jest to ciśnienie w oponach pojazdu,
który nie jechał przez ostanie trzy godziny lub
przejechał mniej niż 1,6 km po trzygodzinnym
przestoju. Ciśnienie napompowania zimnej opony nie
może przekroczyć maksymalnego ciśnienia opony
wytłoczonego na jej bocznej ściance. Informacje
dotyczące prawidłowego pompowania opon znajdują
się w części „Opony — informacje ogólne” w rozdziale
„Dane techniczne”. Ciśnienie w oponach wzrasta
podczas jazdy. Jest to zjawisko normalne i nie należy
korygować ciśnienia w celu neutralizacji tego wzrostu.
Układ TPMS ostrzega kierowcę o niskim ciśnieniu
w oponie, gdy ciśnienie w oponie spada poniżej
wartości granicznej określonej dla zbyt niskiego
ciśnienia z jakiegokolwiek powodu, włączając w towpływ niskiej temperatury otoczenia i samoistną
utratę ciśnienia przez oponę.
Układ TPMS ostrzega kierowcę o niskim ciśnieniu
w oponie tak długo, jak występuje zbyt niskie ciśnienie.
Ostrzeżenie wyłącza się dopiero po przywróceniu co
najmniej zalecanego ciśnienia napompowania zimnej
opony. Gdy uaktywni się ostrzeżenie o niskim ciśnieniu
w oponie (lampka układu monitorującego ciśnienie
w oponach), należy zwiększyć ciśnienie w oponie do
zalecanej wartości podanej na etykiecie. Po
uzupełnieniu ciśnienia lampka układu monitorującego
ciśnienie w oponach zgaśnie. Stan układu zostanie
automatycznie zaktualizowany, a lampka układu
monitorującego ciśnienie w oponach zgaśnie po
odebraniu przez układ aktualnych informacji o ciśnieniu
w oponach. Aby układ TPMS odebrał zaktualizowane
informacje o ciśnieniach, pojazd musi jechać
maksymalnie przez 20 minut z prędkością powyżej
25 km/h.
139
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

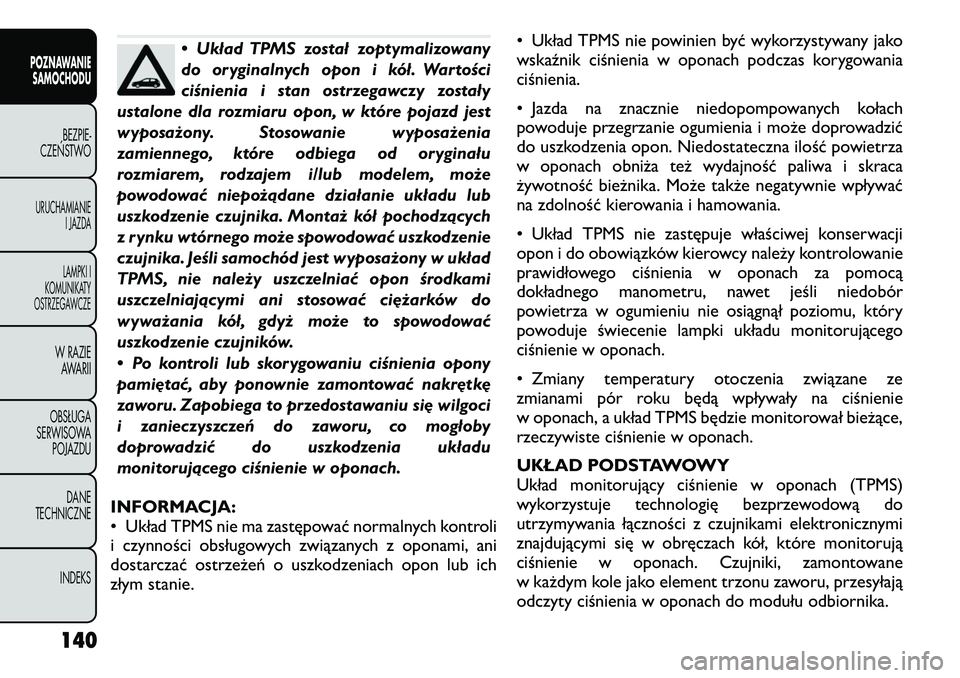

• Układ TPMS został zoptymalizowany
do oryginalnych opon i kół. Wartości
ciśnienia i stan ostrzegawczy zostały
ustalone dla rozmiaru opon, w które pojazd jest
wyposażony. Stosowanie wyposażenia
zamiennego, które odbiega od oryginału
rozmiarem, rodzajem i/lub modelem, może
powodować niepożądane działanie układu lub
uszkodzenie czujnika. Montaż kół pochodzących
z rynku wtórnego może spowodować uszkodzenie
czujnika. Jeśli samochód jest wyposażony w układ
TPMS, nie należy uszczelniać opon środkami
uszczelniającymi ani stosować ciężarków do
wyważania kół, gdyż może to spowodować
uszkodzenie czujników.
• Po kontroli lub skorygowaniu ciśnienia opony
pamiętać, aby ponownie zamontować nakrętkę
zaworu. Zapobiega to przedostawaniu się wilgoci
i zanieczyszczeń do zaworu, co mogłoby
doprowadzić do uszkodzenia układu
monitorującego ciśnienie w oponach.
INFORMACJA:
• Układ TPMS nie ma zastępować normalnych kontroli
i czynności obsługowych związanych z oponami, ani
dostarczać ostrzeżeń o uszkodzeniach opon lub ich
złym stanie. • Układ TPMS nie powinien być wykorzystywany jako
wskaźnik ciśnienia w oponach podczas korygowaniaciśnienia.
• Jazda na znacznie niedopompowanych kołach
powoduje przegrzanie ogumienia i może doprowadzić
do uszkodzenia opon. Niedostateczna ilość powietrza
w oponach obniża też wydajność paliwa i skraca
żywotność bieżnika. Może także negatywnie wpływać
na zdolność kierowania i hamowania.
• Układ TPMS nie zastępuje właściwej konserwacji
opon i do obowiązków kierowcy należy kontrolowanie
prawidłowego ciśnienia w oponach za pomocą
dokładnego manometru, nawet jeśli niedobór
powietrza w ogumieniu nie osiągnął poziomu, który
powoduje świecenie lampki układu monitorującego
ciśnienie w oponach.
• Zmiany temperatury otoczenia związane ze
zmianami pór roku będą wpływały na ciśnienie
w oponach, a układ TPMS będzie monitorował bieżące,
rzeczywiste ciśnienie w oponach.
UKŁAD PODSTAWOWY
Układ monitorujący ciśnienie w oponach (TPMS)
wykorzystuje technologię bezprzewodową do
utrzymywania łączności z czujnikami elektronicznymi
znajdującymi się w obręczach kół, które monitorują
ciśnienie w oponach. Czujniki, zamontowane
w każdym kole jako element trzonu zaworu, przesyłają
odczyty ciśnienia w oponach do modułu odbiornika.
140
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

INFORMACJA:Jest szczególnie istotne, aby raz
w miesiącu kontrolować i utrzymywać odpowiednie
ciśnienie w oponach wszystkich kół.
Układ TPMS składa się z następujących podzespołów:
• Moduł odbiornika
• Cztery czujniki monitorowania ciśnienia w oponach
• Lampka układu monitorującego ciśnienie w oponach
Ostrzeżenia o niskim ciśnieniu generowane
przez układ TPMS
Lampka układu monitorującego ciśnienie
w oponach zapali się na panelu wskaźników
i zostanie wyemitowany sygnał dźwiękowy, gdy
przynajmniej w jednym aktywnym kole będzie
występować niskie ciśnienie. W takiej sytuacji należy
się jak najszybciej zatrzymać, sprawdzić ciśnienie
napompowania każdej opony i napompować opony do
zalecanej wartości ciśnienia podanej na etykiecie. Gdy
układ odbierze zaktualizowane informacje o ciśnieniu
w oponach, jego stan zostanie zaktualizowany i zgaśnie
lampka układu monitorującego ciśnienie w oponach.
Aby układ TPMS odebrał zaktualizowane informacje
o ciśnieniach, pojazd musi jechać maksymalnie przez 20
minut z prędkością powyżej 25 km/h.
Ostrzeżenie o konieczności kontroli układu TPMS
Gdy zostanie wykryta usterka układu, lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie będzie świecić jednostajnie. Usterka układu spowoduje również wygenerowanie
sygnału dźwiękowego. Po wyłączeniu i włączeniu
zapłonu ta procedura będzie się powtarzać, o ile
usterka nadal będzie występować. Po ustąpieniu/
naprawieniu usterki lampka układu monitorującego
ciśnienie w oponach zgaśnie. Usterka układu może być
związana z dowolnym z niżej wymienionych czynników:
1. Zakłócenia spowodowane urządzeniami
elektronicznymi lub jazdą w pobliżu zakładów
emitujących fale radiowe o tej samej częstotliwości
co czujniki układu TPMS.
2. Założenie na szyby folii przyciemniających określonych typów, które zakłócają sygnały radiowe.
3. Duża ilość śniegu lub lodu wokół kół lub we wnękach kół.
4. Korzystanie z łańcuchów przeciwśnieżnych.
5. Używanie kół bez czujników układu TPMS.
INFORMACJA:
1. Kompaktowe koło zapasowe nie posiada czujnika
układu monitorowania ciśnienia w oponach. Z tego
względu układ TPMS nie będzie monitorował ciśnienia
w oponie kompaktowego koła zapasowego.
2. Jeśli w miejsce pełnowymiarowego koła, w którym
spadnie ciśnienie w oponie poniżej wartości granicznej
określonej dla zbyt niskiego ciśnienia, zostanie
zamontowane kompaktowe koło zapasowe, przy
kolejnym włączeniu zapłonu lampka układu
141POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

monitorującego ciśnienie w oponach zapali się
i zostanie wyemitowany sygnał dźwiękowy.
3. Po jeździe trwającej maksymalnie 20 minut
z prędkością powyżej 25 km/h lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie będzie świecić jednostajnie.
4. Podczas każdego kolejnego włączenia zapłonu
będzie emitowany sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie będzie świecić jednostajnie.
5. Po wymianie lub naprawie oryginalnej opony
i ponownym zamontowaniu jej w miejscu
kompaktowego koła zapasowego stan układu TPMS
zostanie automatycznie zaktualizowany, a lampka
układu monitorującego ciśnienie w oponach zgaśnie,
ponieważ w żadnym z czterech kół jezdnych ciśnienie
nie będzie niższe od wartości granicznej. Aby układ
TPMS odebrał zaktualizowane informacje o ciśnieniach,
pojazd musi jechać maksymalnie przez 20 minut
z prędkością powyżej 25 km/h.
Włączanie i wyłączanie układu TPMS
Układ TPMS można wyłączyć w przypadku wymiany
czterech kół (z oponami) na koła niewyposażone
w czujniki układu TPMS, na przykład w przypadku
wymiany kompletu opon letnich na komplet opon
zimowych.
Aby wyłączyć układ TPMS, w pierwszej kolejności
wymienić zestaw czterech kół (z oponami) na kołaniewyposażone w czujniki układu TPMS. Następnie
wykonać cykl jazdy trwający minimum 20 minut
z przekroczeniem prędkości 25 km/h. Układ TPMS
wyemituje sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie zacznie świecić
jednostajnie. Do następnego włączenia zapłonu układ
TPMS nie będzie emitował sygnału dźwiękowego ani
nie spowoduje zapalenia lampki układu monitorującego
ciśnienie w oponach.
Aby ponownie włączyć układ TPMS, w pierwszej
kolejności wymienić zestaw czterech kół (z oponami)
na koła wyposażone w czujniki układu TPMS.
Następnie wykonać cykl jazdy trwający minimum 20
minut z przekroczeniem prędkości 25 km/h. Układ
TPMS wyemituje sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund.
UKŁAD W WERSJI PREMIUM (zależnie od
wyposażenia)
Układ monitorujący ciśnienie w oponach (TPMS)
wykorzystuje technologię bezprzewodową do
utrzymywania łączności z czujnikami elektronicznymi
znajdującymi się w obręczach kół, które monitorują
ciśnienie w oponach. Czujniki, zamontowane
w każdym kole jako element trzonu zaworu, przesyłają
odczyty ciśnienia w oponach do modułu odbiornika.
142
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

INFORMACJA:Jest szczególnie istotne, aby raz
w miesiącu kontrolować i utrzymywać odpowiednie
ciśnienie w oponach wszystkich kół.
Układ TPMS składa się z następujących podzespołów:
• Moduł odbiornika
• Cztery czujniki monitorowania ciśnienia w oponach
• Trzy moduły aktywujące (zamontowane we wnękach trzech kół)
• Różne komunikaty układu monitorującego ciśnienie w oponach, które są wyświetlane przez
Elektroniczne centrum informacyjne pojazdu (EVIC)
• Lampka układu monitorującego ciśnienie w oponach
Ostrzeżenia o niskim ciśnieniu generowane
przez układ TPMS
Lampka układu monitorującego ciśnienie
w oponach zapali się na panelu wskaźników
i zostanie wyemitowany sygnał dźwiękowy, gdy
przynajmniej w jednym aktywnym kole będzie
występować niskie ciśnienie. Dodatkowo
Elektroniczne centrum informacyjne pojazdu (EVIC)
wyświetli informacje w postaci graficznej
przedstawiające wartości ciśnienia w oponie każdego
koła, a wartości zbyt niskiego ciśnienia będą migać.

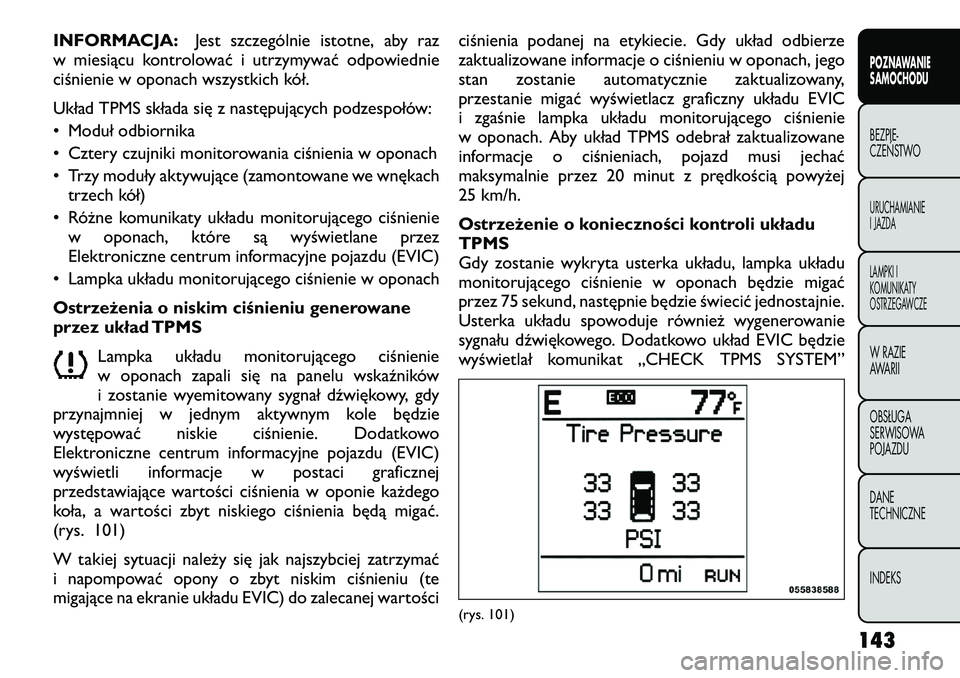

(rys. 101)
W takiej sytuacji należy się jak najszybciej zatrzymać
i napompować opony o zbyt niskim ciśnieniu (te
migające na ekranie układu EVIC) do zalecanej wartości ciśnienia podanej na etykiecie. Gdy układ odbierze
zaktualizowane informacje o ciśnieniu w oponach, jego
stan zostanie automatycznie zaktualizowany,
przestanie migać wyświetlacz graficzny układu EVIC
i zgaśnie lampka układu monitorującego ciśnienie
w oponach. Aby układ TPMS odebrał zaktualizowane
informacje o ciśnieniach, pojazd musi jechać
maksymalnie przez 20 minut z prędkością powyżej
25 km/h.
Ostrzeżenie o konieczności kontroli układu TPMS
Gdy zostanie wykryta usterka układu, lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie będzie świecić jednostajnie.
Usterka układu spowoduje również wygenerowanie
sygnału dźwiękowego. Dodatkowo układ EVIC będzie
wyświetlał komunikat „CHECK TPMS SYSTEM”
(rys. 101)
143
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

(Sprawdzić układ TPMS) przynajmniej przez pięć
sekund, następnie wyświetli kreski (- -) w miejscu
wartości ciśnienia, aby wskazać, który czujnik nie
przesyła informacji o ciśnieniu. (rys. 102)
Po wyłączeniu i włączeniu zapłonu ta procedura będzie
się powtarzać, o ile usterka nadal będzie występować.
Jeśli usterka układu zostanie usunięta, lampka układu
monitorującego ciśnienie w oponach przestanie migać,
komunikat „CHECK TPMS SYSTEM” (Sprawdzić układ
TPMS) nie będzie wyświetlany, a zamiast kresek
wyświetlana będzie wartość ciśnienia. Usterka układu
może być związana z dowolnym z niżej wymienionych
czynników:
1. Zakłócenia spowodowane urządzeniamielektronicznymi lub jazdą w pobliżu zakładów
emitujących fale radiowe o tej samej częstotliwości
co czujniki układu TPMS. 2. Założenie na szyby folii przyciemniających
określonych typów, które zakłócają sygnały radiowe.
3. Duża ilość śniegu lub lodu wokół kół lub we wnękach kół.
4. Korzystanie z łańcuchów przeciwśnieżnych.
5. Używanie kół bez czujników układu TPMS.
INFORMACJA:
1. Kompaktowe koło zapasowe nie posiada czujnika
układu monitorowania ciśnienia w oponach. Z tego
względu układ TPMS nie będzie monitorował ciśnienia
w oponie kompaktowego koła zapasowego.
2. Jeśli w miejsce pełnowymiarowego koła, w którym
spadnie ciśnienie w oponie poniżej wartości granicznej
określonej dla zbyt niskiego ciśnienia, zostanie
zamontowane kompaktowe koło zapasowe, przy
kolejnym włączeniu zapłonu lampka układu
monitorującego ciśnienie w oponach będzie nadal
świecić i zostanie wyemitowany sygnał dźwiękowy.
Dodatkowo, na grafice układu EVIC nadal będzie
widoczna migająca wartość ciśnienia.
3. Po jeździe trwającej maksymalnie 20 minut
z prędkością powyżej 25 km/h lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie będzie świecić jednostajnie.
Dodatkowo układ EVIC będzie wyświetlał komunikat
„CHECK TPMS SYSTEM” (Sprawdzić układ TPMS)
przynajmniej przez pięć sekund, następnie wyświetli
kreski (- -) w miejscu wartości ciśnienia.(rys. 102)
144
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

4. Podczas każdego kolejnego włączenia zapłonu
będzie emitowany sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie zacznie świecić
jednostajnie, natomiast układ EVIC będzie wyświetlał
komunikat „CHECK TPMS SYSTEM” (Sprawdzić układ
TPMS) przynajmniej przez pięć sekund, następnie
wyświetli kreski (- -) w miejscu wartości ciśnienia.
5. Po wymianie lub naprawieniu oryginalnej opony
i ponownym zamontowaniu jej w miejscu
kompaktowego koła zapasowego stan układu TPMS
zostanie automatycznie zaktualizowany. Dodatkowo
lampka układu monitorującego ciśnienie w oponach
zgaśnie, a na wyświetlaczu układu EVIC zostanie
wyświetlona nowa wartość ciśnienia zamiast kresek
(- -), o ile w żadnym kole nie będzie występować
ciśnienie poniżej wartości granicznej. Aby układ TPMS
odebrał zaktualizowane informacje o ciśnieniach,
pojazd musi jechać maksymalnie przez 20 minut
z prędkością powyżej 25 km/h.
Włączanie i wyłączanie układu TPMS
Układ TPMS można wyłączyć w przypadku wymiany
czterech kół (z oponami) na koła niewyposażone
w czujniki układu TPMS, na przykład w przypadku
wymiany kompletu opon letnich na komplet opon
zimowych.
Aby wyłączyć układ TPMS, w pierwszej kolejności
wymienić zestaw czterech kół (z oponami) na koła
niewyposażone w czujniki układu TPMS. Następniewykonać cykl jazdy trwający minimum 20 minut
z prędkością większą niż 25 km/h. Układ TPMS
wyemituje sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie zacznie świecić
jednostajnie. Dodatkowo układ EVIC będzie wyświetlał
komunikat „CHECK TPMS SYSTEM” (Sprawdzić układ
TPMS), a na wyświetlaczu zostaną wyświetlone kreski
„- -” zamiast wartości ciśnień w czterech oponach. Do
następnego włączenia zapłonu układ TPMS nie będzie
emitował sygnału dźwiękowego ani nie spowoduje
zapalenia lampki układu monitorującego ciśnienie
w oponach, układ EVIC nie wyświetli również żadnego
komunikatu. Na wyświetlaczu będą jednak ciągle
wyświetlane kreski „- -”.
Aby ponownie włączyć układ TPMS, w pierwszej
kolejności wymienić zestaw czterech kół (z oponami)
na koła wyposażone w czujniki układu TPMS.
Następnie wykonać cykl jazdy trwający minimum 20
minut z przekroczeniem prędkości 25 km/h. Układ
TPMS wyemituje sygnał dźwiękowy, lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, układ EVIC wyświetli komunikat
„CHECK TPMS SYSTEM” (Sprawdzić układ TPMS),
a na wyświetlaczu graficznym wyświetlone zostaną
wartości ciśnień w oponach, aby potwierdzić odbiór
danych z czujników przez układ TPMS.
145
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

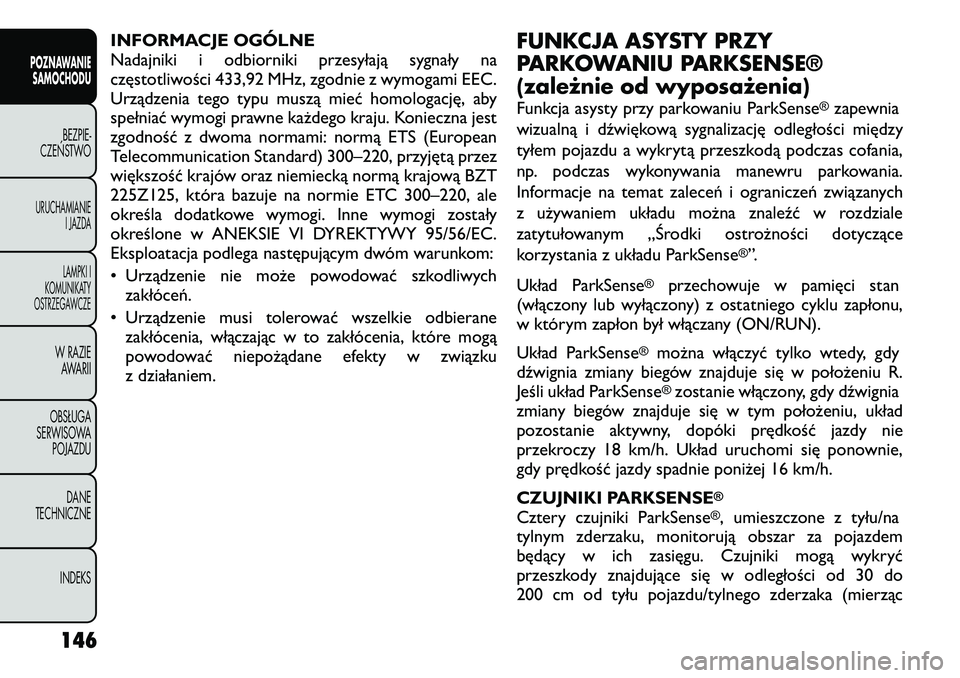

INFORMACJE OGÓLNE
Nadajniki i odbiorniki przesyłają sygnały na
częstotliwości 433,92 MHz, zgodnie z wymogami EEC.
Urządzenia tego typu muszą mieć homologację, aby
spełniać wymogi prawne każdego kraju. Konieczna jest
zgodność z dwoma normami: normą ETS (European
Telecommunication Standard) 300–220, przyjętą przez
większość krajów oraz niemiecką normą krajową BZT
225Z125, która bazuje na normie ETC 300–220, ale
określa dodatkowe wymogi. Inne wymogi zostały
określone w ANEKSIE VI DYREKTYWY 95/56/EC.
Eksploatacja podlega następującym dwóm warunkom:
• Urządzenie nie może powodować szkodliwychzakłóceń.
• Urządzenie musi tolerować wszelkie odbierane zakłócenia, włączając w to zakłócenia, które mogą
powodować niepożądane efekty w związku
z działaniem. FUNKCJA ASYSTY PRZY
PARKOWANIU PARKSENSE®
(zależnie od wyposażenia)
Funkcja asysty przy parkowaniu ParkSense
®zapewnia
wizualną i dźwiękową sygnalizację odległości między
tyłem pojazdu a wykrytą przeszkodą podczas cofania,
np. podczas wykonywania manewru parkowania.
Informacje na temat zaleceń i ograniczeń związanych
z używaniem układu można znaleźć w rozdziale
zatytułowanym „Środki ostrożności dotyczące
korzystania z układu ParkSense
®”.
Układ ParkSense
®
przechowuje w pamięci stan
(włączony lub wyłączony) z ostatniego cyklu zapłonu,
w którym zapłon był włączany (ON/RUN).
Układ ParkSense
®
można włączyć tylko wtedy, gdy
dźwignia zmiany biegów znajduje się w położeniu R.
Jeśli układ ParkSense®zostanie włączony, gdy dźwignia
zmiany biegów znajduje się w tym położeniu, układ
pozostanie aktywny, dopóki prędkość jazdy nie
przekroczy 18 km/h. Układ uruchomi się ponownie,
gdy prędkość jazdy spadnie poniżej 16 km/h.
CZUJNIKI PARKSENSE
®
Cztery czujniki ParkSense
®, umieszczone z tyłu/na
tylnym zderzaku, monitorują obszar za pojazdem
będący w ich zasięgu. Czujniki mogą wykryć
przeszkody znajdujące się w odległości od 30 do
200 cm od tyłu pojazdu/tylnego zderzaka (mierząc
146
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
