2012 FIAT FREEMONT Instrukcja obsługi (in Polish)

HOLOWANIE NIESPRAWNEGO POJAZDU
Warunki holowania Podniesione koła RĘCZNA SKRZYNIA BIEGÓW
Holowanie bez podnoszenia kół pojazdu ŻADNE•
Dźwignia zmiany biegów w
położeniu neutralnym
• Wyłącznik zapłonu w położeniu
ACC
Podnośnik kół lub wózek Tylne
NIE
Przednie TAK
Platforma WSZYSTKIE NAJLEPSZA METODA
Aby uniknąć uszkodzenia pojazdu, należy stosować
odpowiednie urządzenia holownicze i podnoszące.
Należy korzystać wyłącznie ze sprzęgów holowniczych
i innych urządzeń, które są przeznaczone do holowania
zgodnie z instrukcją producenta. Należy korzystać
z łańcuchów zabezpieczających. Sprzęg holowniczy lub
inne urządzenie holownicze należy przymocowywać do
głównych belek konstrukcyjnych pojazdu, nie do
zderzaków ani wsporników dodatkowych. Należy
przestrzegać krajowych i lokalnych przepisów prawa,
odnoszących się do holowania pojazdów.
Jeśli podczas holowania zachodzi potrzeba korzystania
z akcesoriów (wycieraczek, odmrażania szyb itp.),
należy ustawić wyłącznik zapłonu w pozycji ON/RUN,
a nie w trybie zasilania akcesoriów (ACC).
• Podczas holowania nie wolno
korzystać z zawiesi. Spowoduje to
uszkodzenie płata nadwozia.
• Podczas zabezpieczania pojazdu na platformie
nie wolno mocować pasów do elementów
przedniego lub tylnego zawieszenia.
Nieprawidłowe holowanie może doprowadzić do
uszkodzenia pojazdu.
• Tego pojazdu nie wolno pchać ani holować za
pomocą innego pojazdu, ponieważ może to
doprowadzić do uszkodzenia powierzchni
zderzaka i skrzyni biegów.
• Jeśli holowany pojazd musi mieć zapewnioną
możliwość skręcania, ustawić wyłącznik zapłonu
w położeniu ON, a nie w położeniu LOCK lub
ACC.
299
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

RĘCZNA SKRZYNIA BIEGÓW
Zgodnie z wymaganiami producenta żadne z kół
holowanego na platformie pojazdu nie powinno
dotykać drogi.
Pojazd można również holować przodem do kierunku
jazdy, z czterema kołami na ziemi, dźwignią zmiany
biegów w położeniu neutralnym i wyłącznikiem zapłonu
ustawionym w położeniu ACC. W przypadku usterki
skrzyni biegów pojazd należy holować z podniesionymi
przednimi kołami (na platformie, na wózku lub na
podnośniku, który umożliwia transport pojazdu
z podniesionymi przednimi kołami).
BEZ KLUCZYKA W STACYJCE
Podczas holowania pojazdu z wyłączonym zapłonem
należy zachować szczególną ostrożność. Preferowana
metoda holowania to skorzystanie z platformy. Jeśli
jednak nie ma takiej możliwości, można skorzystać
z urządzenia do podnoszenia kół. Holowanie tyłu
pojazdu (kiedy przednie koła dotykają ziemi) jest
niedopuszczalne, ponieważ może doprowadzić do
uszkodzenia skrzyni biegów. Jeśli jedynym możliwym
sposobem jest holowanie tyłu pojazdu, należy oprzeć
przednie koła na platformie jednoosiowej. Aby uniknąć
uszkodzenia pojazdu, należy stosować odpowiednie
urządzenia holownicze.
Nieprzestrzeganie zaleceń dotyczących
holowania może doprowadzić do
uszkodzenia skrzyni biegów.
Ograniczona gwarancja na nowy pojazd nie
obejmuje powstałych w ten sposób uszkodzeń.
300
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

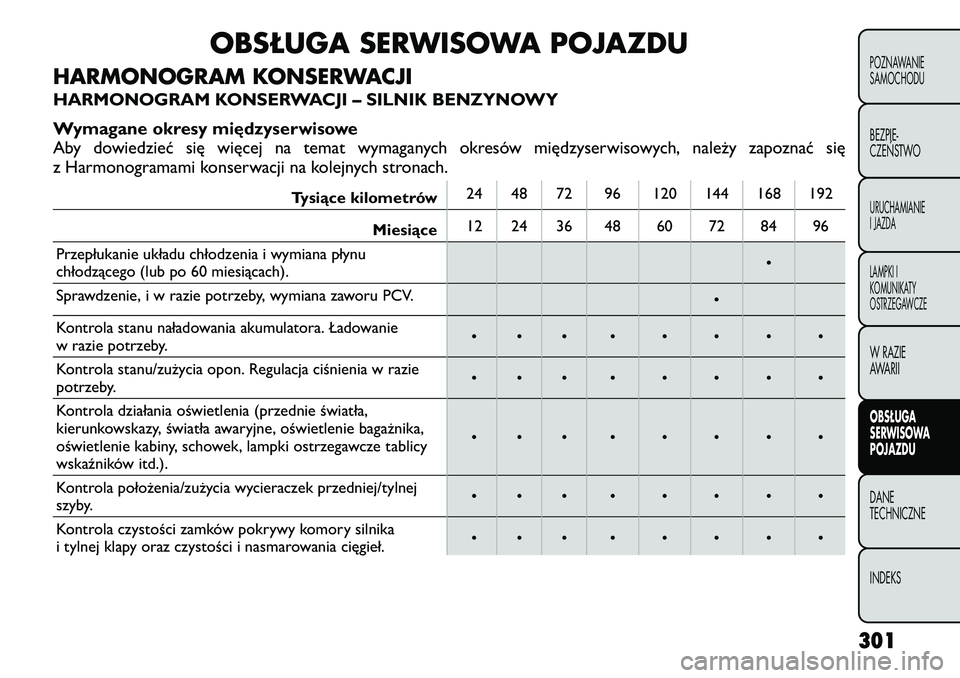

OBSŁUGA SERWISOWA POJAZDU
HARMONOGRAM KONSERWACJI
HARMONOGRAM KONSERWACJI – SILNIK BENZYNOWY
Wymagane okresy międzyserwisowe
Aby dowiedzieć się więcej na temat wymaganych okresów międzyserwisowych, należy zapoznać się
z Harmonogramami konserwacji na kolejnych stronach.
Tysiące kilometrów 24 48 72 96 120 144 168 192
Miesiące 12 24 36 48 60 72 84 96
Przepłukanie układu chłodzenia i wymiana płynu
chłodzącego (lub po 60 miesiącach). •
Sprawdzenie, i w razie potrzeby, wymiana zaworu PCV. •
Kontrola stanu naładowania akumulatora. Ładowanie
w razie potrzeby. • • • • • • • •
Kontrola stanu/zużycia opon. Regulacja ciśnienia w razie
potrzeby. • • • • • • • •
Kontrola działania oświetlenia (przednie światła,
kierunkowskazy, światła awaryjne, oświetlenie bagażnika,
oświetlenie kabiny, schowek, lampki ostrzegawcze tablicy
wskaźników itd.). • • • • • • • •
Kontrola położenia/zużycia wycieraczek przedniej/tylnej
szyby. • • • • • • • •
Kontrola czystości zamków pokrywy komory silnika
i tylnej klapy oraz czystości i nasmarowania cięgieł. • • • • • • • •
301
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARIIOBSŁUGA
SERWISOWA
POJAZDUDANE TECHNICZNE INDEKS

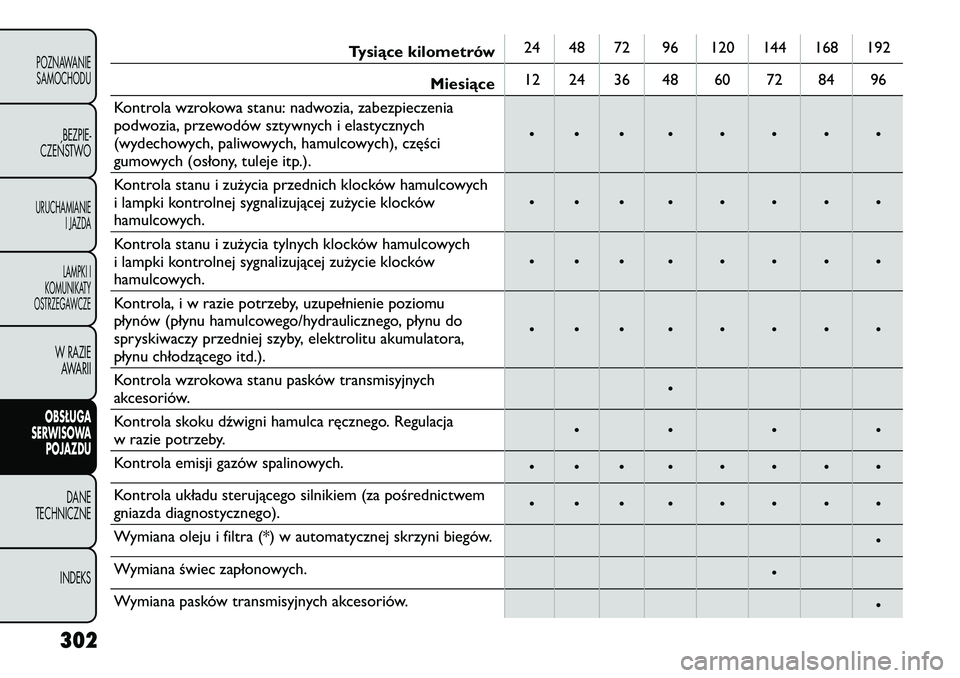

Tysiące kilometrów24 48 72 96 120 144 168 192
Miesiące 12 24 36 48 60 72 84 96
Kontrola wzrokowa stanu: nadwozia, zabezpieczenia
podwozia, przewodów sztywnych i elastycznych
(wydechowych, paliwowych, hamulcowych), części
gumowych (osłony, tuleje itp.). • • • • • • • •
Kontrola stanu i zużycia przednich klocków hamulcowych
i lampki kontrolnej sygnalizującej zużycie klocków
hamulcowych. • • • • • • • •
Kontrola stanu i zużycia tylnych klocków hamulcowych
i lampki kontrolnej sygnalizującej zużycie klocków
hamulcowych. • • • • • • • •
Kontrola, i w razie potrzeby, uzupełnienie poziomu
płynów (płynu hamulcowego/hydraulicznego, płynu do
spryskiwaczy przedniej szyby, elektrolitu akumulatora,
płynu chłodzącego itd.). • • • • • • • •
Kontrola wzrokowa stanu pasków transmisyjnych
akcesoriów. •
Kontrola skoku dźwigni hamulca ręcznego. Regulacja
w razie potrzeby. • • • •
Kontrola emisji gazów spalinowych. • • • • • • • •
Kontrola układu sterującego silnikiem (za pośrednictwem
gniazda diagnostycznego). • • • • • • • •
Wymiana oleju i filtra (*) w automatycznej skrzyni biegów. •
Wymiana świec zapłonowych. •
Wymiana pasków transmisyjnych akcesoriów. •
302
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

Tysiące kilometrów24 48 72 96 120 144 168 192
Miesiące 12 24 36 48 60 72 84 96
Wymiana wkładu filtra powietrza. • • • •
Wymiana oleju silnikowego i filtra oleju. co 12 000 km lub co 6 miesięcy
Wymiana płynu hamulcowego (lub co 24 miesiące). • •
Wymiana filtra przeciwpyłowego. • • • • • • • •
(*) Wymieniać olej w automatycznej skrzyni biegów
oraz filtry przy 96 000 km lub co 48 miesięcy
w przypadku eksploatacji pojazdu w następujących
warunkach: jazda w trybie miejskim, jazda na krótkich
odcinkach (poniżej 7-8 km) lubczęsta jazda
z holowaniem przyczepy.
Kontrole okresowe Co 1000 km lub przed dalszymi trasami sprawdzić i,
w razie potrzeby, uzupełnić:
• płyn chłodzący;
• płyn hamulcowy;
• płyn do spryskiwaczy przedniej szyby;
• stan opon i ciśnienie powietrza w oponach;
• działanie świateł (reflektory, kierunkowskazy, światła awaryjne itd.);
• działanie spryskiwaczy/wycieraczek przedniej szyby oraz ustawienie/zużycie piór wycieraczek przedniej/
tylnej szyby. Co
3000 km sprawdzić poziom oleju i, w razie
potrzeby, uzupełnić .
Eksploatacja pojazdu w trudnych warunkach
Jeśli przez większą część czasu pojazd jest
eksploatowany w następujących warunkach:
• holowanie przyczepy;
• jazda po zapylonych drogach;
• jazda na krótkich odcinkach (poniżej 7-8 km) przy
ujemnej temperaturze otoczenia;
• częsta lub długa praca silnika na biegu jałowym lub
jazda z małą prędkością na długim dystansie.
Wykonać następujące kontrole częściej, niż jest to
określone w harmonogramie konserwacji:
• kontrola stanu i zużycia przednich klocków hamulcowych
• kontrola czystości zamków pokrywy komory silnika i tylnej klapy, kontrola i smarowanie cięgieł;
303
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARIIOBSŁUGA
SERWISOWA
POJAZDUDANE TECHNICZNE INDEKS

• kontrola wzrokowa stanu silnika, skrzyni biegów,przewodów sztywnych i elastycznych
(wydechowych, paliwowych, hamulcowych), części
gumowych (osłony, tuleje itp.);
• kontrola naładowania akumulatora i poziomu elektrolitu w akumulatorze;
• kontrola wzrokowa pasków transmisyjnych akcesoriów;
• kontrola, w razie potrzeby wymiana oleju silnikowego i filtra oleju;
• kontrola, w razie potrzeby wymiana filtra przeciwpyłowego;
• kontrola, w razie potrzeby wymiana filtra powietrza.
304
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

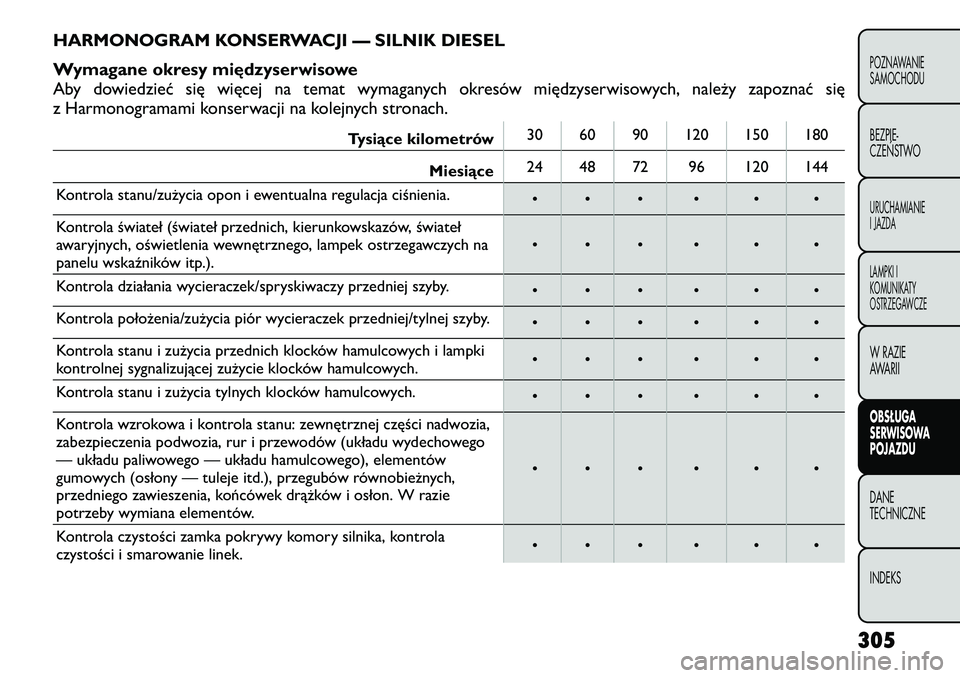

HARMONOGRAM KONSERWACJI — SILNIK DIESEL
Wymagane okresy międzyserwisowe
Aby dowiedzieć się więcej na temat wymaganych okresów międzyserwisowych, należy zapoznać się
z Harmonogramami konserwacji na kolejnych stronach.
Tysiące kilometrów30 60 90 120 150 180
Miesiące 24 48 72 96 120 144
Kontrola stanu/zużycia opon i ewentualna regulacja ciśnienia. • • • • • •
Kontrola świateł (świateł przednich, kierunkowskazów, świateł
awaryjnych, oświetlenia wewnętrznego, lampek ostrzegawczych na
panelu wskaźników itp.). • • • • • •
Kontrola działania wycieraczek/spryskiwaczy przedniej szyby. • • • • • •
Kontrola położenia/zużycia piór wycieraczek przedniej/tylnej szyby. • • • • • •
Kontrola stanu i zużycia przednich klocków hamulcowych i lampki
kontrolnej sygnalizującej zużycie klocków hamulcowych. • • • • • •
Kontrola stanu i zużycia tylnych klocków hamulcowych. • • • • • •
Kontrola wzrokowa i kontrola stanu: zewnętrznej części nadwozia,
zabezpieczenia podwozia, rur i przewodów (układu wydechowego
— układu paliwowego — układu hamulcowego), elementów
gumowych (osłony — tuleje itd.), przegubów równobieżnych,
przedniego zawieszenia, końcówek drążków i osłon. W razie
potrzeby wymiana elementów. • • • • • •
Kontrola czystości zamka pokrywy komory silnika, kontrola
czystości i smarowanie linek. • • • • • •
305
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARIIOBSŁUGA
SERWISOWA
POJAZDUDANE TECHNICZNE INDEKS

Tysiące kilometrów30 60 90 120 150 180
Miesiące 24 48 72 96 120 144
Kontrola wszystkich płynów (płynu chłodzącego, płynu
hamulcowego/hydraulicznego układu sprzęgła, płynu do
spryskiwaczy, płynu w akumulatorze itd.). Uzupełnienie w razie
potrzeby. • • • • • •
Kontrola skoku dźwigni hamulca postojowego. Regulacja w razie
potrzeby. • • • • • •
Kontrola spalin/dymienia. • • • • • •
Kontrola stanu naładowania akumulatora. Ładowanie w razie
potrzeby. • • • • • •
Kontrola układu sterującego silnikiem (za pośrednictwem gniazda
diagnostycznego). • • • • • •
Kontrola wzrokowa stanu dodatkowych pasków napędowych. • •
Wymiana dodatkowych pasków napędowych. •
Kontrola stanu paska rozrządu. • •
Wymiana paska rozrządu (*). •
Wymiana filtra paliwa (lub przynajmniej co 24 miesiące). • • •
Wymiana wkładu filtra powietrza (lub przynajmniej co 24
miesiące). • • •
Wymiana oleju silnikowego i filtra oleju (**) (***).
Wymiana płynu hamulcowego. • • • • • •
306
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
