2012 FIAT FREEMONT Instrukcja obsługi (in Polish)

w przypadku dokonywania indywidualnych modyfikacji
w oryginalnym pojeździe.
Gwarancje nie obejmują żadnych części, które nie
zostały dostarczone przez producenta. Nie obejmują
one również kosztów jakichkolwiek napraw lub
regulacji związanych z montażem takich części,
akcesoriów, materiałów lub elementów wyposażenia.
Gwarancje nie obejmują również kosztów napraw
spowodowanych modyfikacjami, które nie są zgodne ze
specyfikacją producenta.Oryginalne części i akcesoria, jak również inne
produkty zatwierdzone przez producenta, znajdują się
u autoryzowanego dealera. Tam też można uzyskać
fachową pomoc techniczną.
Planując przegląd pojazdu należy pamiętać, że
autoryzowany dealer najlepiej zna Państwa samochód,
dysponuje personelem przeszkolonym przez
producenta oraz zależy mu na Państwa satysfakcji.
Copyright © 2011 FIAT Group Automobiles S.p.A.
3
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

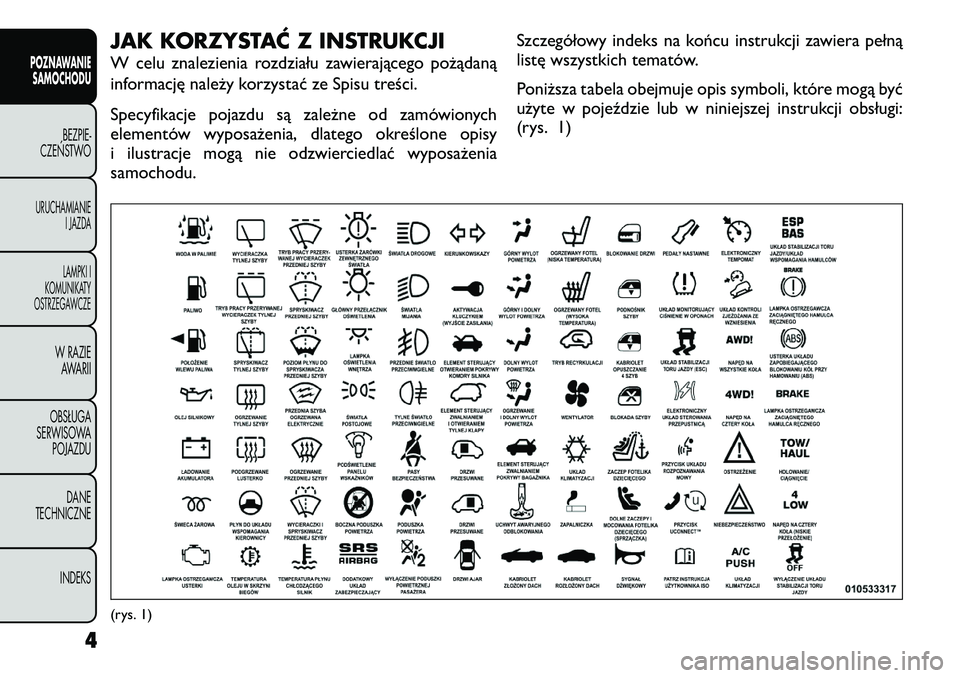

JAK KORZYSTAĆ Z INSTRUKCJI
W celu znalezienia rozdziału zawierającego pożądaną
informację należy korzystać ze Spisu treści.
Specyfikacje pojazdu są zależne od zamówionych
elementów wyposażenia, dlatego określone opisy
i ilustracje mogą nie odzwierciedlać wyposażeniasamochodu.Szczegółowy indeks na końcu instrukcji zawiera pełną
listę wszystkich tematów.
Poniższa tabela obejmuje opis symboli, które mogą być
użyte w pojeździe lub w niniejszej instrukcji obsługi:
(rys. 1)(rys. 1)
4
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

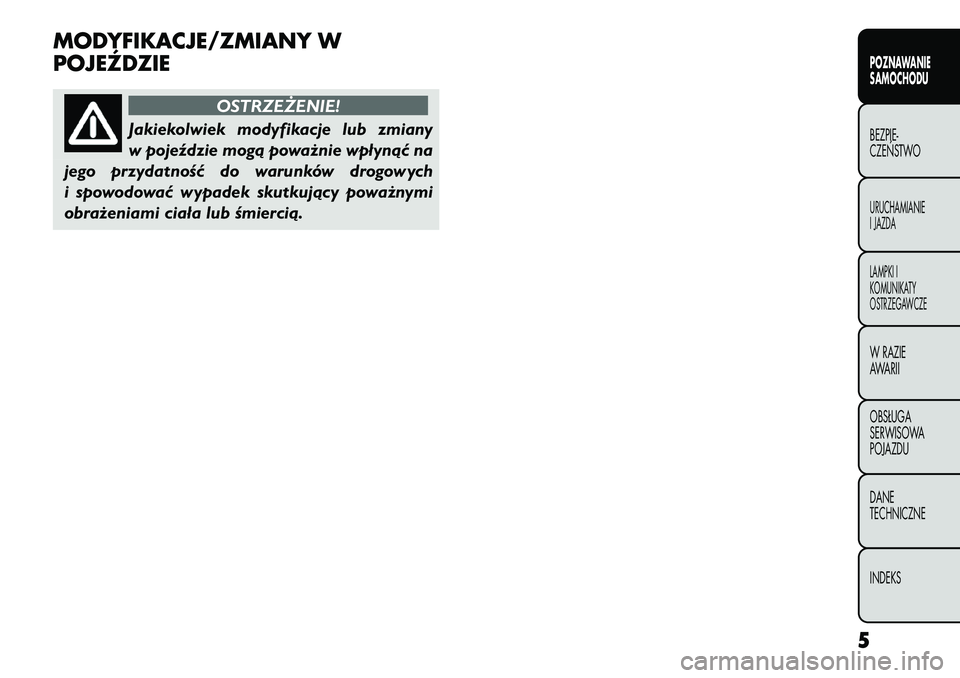

MODYFIKACJE/ZMIANY W
POJEŹDZIE
OSTRZEŻENIE!
Jakiekolwiek modyfikacje lub zmiany
w pojeździe mogą poważnie wpłynąć na
jego przydatność do warunków drogowych
i spowodować wypadek skutkujący poważnymi
obrażeniami ciała lub śmiercią.
5
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

ELEMENTY DESKI ROZDZIELCZEJ (rys. 2)(rys. 2)1 — Otwór wylotowy odmgławiacza
bocznej szyby 6 — Zespół przełączników 11 — Przycisk uruchamiania silnika
2 — Otwór wylotowy powietrza 7 — Elementy sterujące układu Uconnect Touch™12 — Dźwignia sterująca otwieraniem
pokrywy silnika
3 — Zestaw wskaźników 8 — Gniazdo karty pamięci SD 13 — Elementy sterujące
podświetleniem
4 — Układ Uconnect Touch™ 9 — Gniazdo zasilania 14 — Przełącznik świateł przednich
5 — Schowek w desce rozdzielczej 10 — Gniazdo CD/DVD
6
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

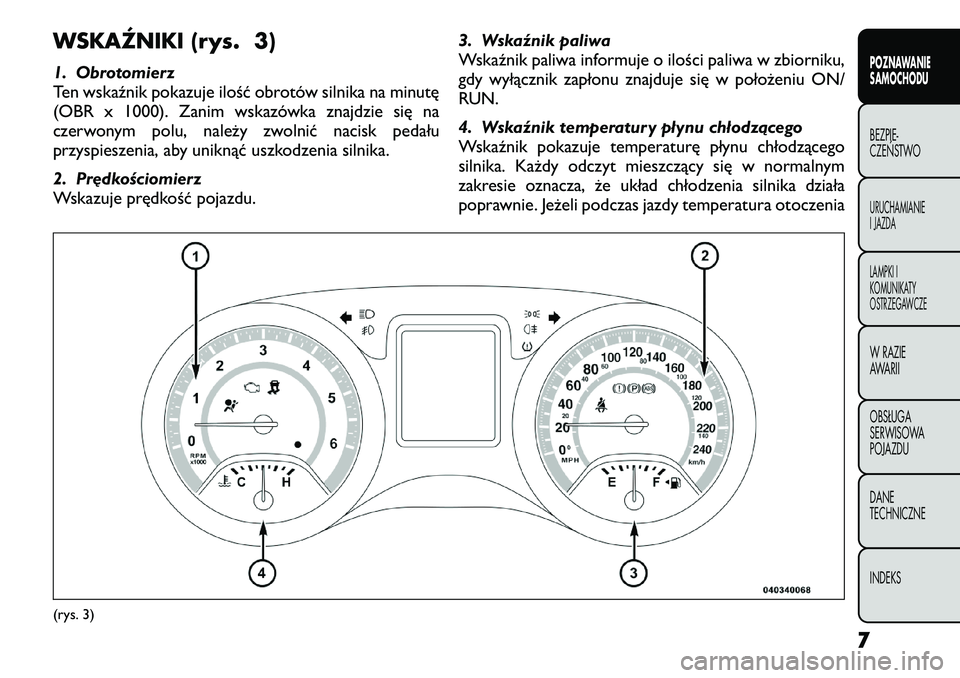

WSKAŹNIKI (rys. 3)
1. Obrotomierz
Ten wskaźnik pokazuje ilość obrotów silnika na minutę
(OBR x 1000). Zanim wskazówka znajdzie się na
czerwonym polu, należy zwolnić nacisk pedału
przyspieszenia, aby uniknąć uszkodzenia silnika.
2. Prędkościomierz
Wskazuje prędkość pojazdu.3. Wskaźnik paliwa
Wskaźnik paliwa informuje o ilości paliwa w zbiorniku,
gdy wyłącznik zapłonu znajduje się w położeniu ON/
RUN.
4. Wskaźnik temperatury płynu chłodzącego
Wskaźnik pokazuje temperaturę płynu chłodzącego
silnika. Każdy odczyt mieszczący się w normalnym
zakresie oznacza, że układ chłodzenia silnika działa
poprawnie. Jeżeli podczas jazdy temperatura otoczenia(rys. 3)
7
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

jest wysoka, samochód jedzie pod górę lub holuje
przyczepę, wskazówka będzie prawdopodobnie
pokazywać wyższą temperaturę. Jeżeli wskazówka
wskazuje oznaczenie „H”, należy bezpiecznie zwolnić
i zatrzymać samochód. Jeżeli klimatyzacja jest
włączona, należy ją wyłączyć. Przestawić dźwignię
zmiany biegów do położenia N i pozostawić pojazd na
biegu jałowym. Jeżeli wskazówka nadal wskazuje
oznaczenie „H”, natychmiast wyłączyć silnik
i zadzwonić po pomoc techniczną.
Nie wolno pozostawiać samochodu
z pracującym silnikiem bez nadzoru,
ponieważ uniemożliwi to zareagowanie
w przypadku zapalenia się lampki sygnalizującej
przegrzanie silnika. UWAGA NA TEMAT KLUCZYKÓW
W pojeździe zainstalowany jest bezkluczykowy układ
zapłonowy. W skład układu wchodzi nadajnik zdalnego
sterowania z bezkluczykowym zdalnym otwieraniem
i zamykaniem pojazdu (RKE) oraz bezkluczykowy
węzeł zapłonu (KIN).
Funkcja bezkluczykowej aktywacji pojazdu
(Keyless Enter-N-Go)
Pojazd jest wyposażony w funkcję Keyless Enter-N-Go;
więcej informacji na ten temat znajduje się w punkcie
„Procedury uruchamiania” rozdziału „Uruchamianie
i jazda”.
BEZKLUCZYKOWY ZAPŁON (KIN)
Funkcja ta umożliwia kierowcy obsługę wyłącznika
zapłonu naciśnięciem przycisku, jeśli nadajnik zdalnego
bezkluczykowego otwierania i zamykania pojazdu
(RKE) znajduje się wewnątrz pojazdu.
Bezkluczykowy węzeł zapłonu ma cztery położenia
robocze (KIN), z których trzy są oznaczone i świecą się
po ich wybraniu. Są to położenia: OFF, ACC i ON/
RUN. Czwarte położenie to START; podczas
uruchomienia zaświeci się kontrolka RUN.
INFORMACJA:
Jeśli położenie wyłącznika zapłonu
nie zmienia się po naciśnięciu przycisku, nadajnik RKE
(nadajnik zdalnego sterowania) może mieć słabo
naładowaną lub wyładowaną baterię. W tej sytuacji
wyłącznikiem zapłonu można sterować według metody
rezerwowej. Przystawić przednią część (po przeciwnej
8
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

stronie kluczyka awaryjnego) nadajnika zdalnego
sterowania do przycisku ENGINE START/STOP
i nacisnąć w celu zmiany położenia wyłącznika zapłonu.
(rys. 4)
NADAJNIK ZDALNEGO STEROWANIA
Nadajnik zdalnego sterowania zawiera w swej tylnej
części także nadajnik zdalnego bezkluczykowego
otwierania i zamykania pojazdu (RKE) oraz kluczyk
awaryjny.
Kluczyk awaryjny umożliwia dostanie się do pojazdu
w przypadku rozładowania się akumulatora
w pojeździe lub baterii w nadajniku. Kluczyk awaryjnysłuży również do zamykania schowka. Można go mieć
przy sobie przy odstawianiu samochodu na parking
przez osoby trzecie.
Aby wyjąć kluczyk awaryjny, należy przesunąć kciukiem
mechaniczny zaczep z boku nadajnika na bok i wyjąć
kluczyk drugą ręką. (rys. 5)
INFORMACJA:
Dwustronny kluczyk awaryjny
można umieścić w cylindrach zamka dowolną stroną.
KOMUNIKAT WŁĄCZENIA ZASILANIA
ZAPŁONU LUB AKCESORIÓW
W momencie otwarcia drzwi kierowcy przy zapłonie
w położeniu ACC lub ON (przy wyłączonym silniku)
włączy się dźwięk przypominający o potrzebie
przestawienia zapłonu do położenia OFF. Oprócz(rys. 4) Bezkluczykowy węzeł zapłonu (KIN)
1 — OFF
2 — ACC (AKCESORIA)
3 — ON/RUN
(rys. 5) Wyjmowanie kluczyka awaryjnego
9
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

dźwięku na zestawie wskaźników wyświetli się
komunikat o włączeniu zapłonu lub akcesoriów.
INFORMACJA:W przypadku pojazdu
wyposażonego w układ Uconnect Touch™ przełączniki
szyb sterowanych elektrycznie, radioodtwarzacz,
elektrycznie sterowany przesuwany dach (zależnie od
wyposażenia) oraz gniazda zasilania pozostają aktywne
przez 10 minut po ustawieniu wyłącznika zapłonu
w położeniu OFF. Otwarcie przednich drzwi
spowoduje wyłączenie tej funkcji. Czas dla tej funkcji
jest programowalny. Więcej informacji znajduje się
w części „Ustawienia Uconnect Touch™” rozdziału
„Poznawanie samochodu”.
OSTRZEŻENIE!
• Przed opuszczeniem pojazdu należy
zawsze zaciągnąć hamulec postojowy,
ustawić dźwignię zmiany biegów w położenie P
i wyjąć kluczyk ze stacyjki.Wysiadając z pojazdu
należy zawsze pamiętać o zablokowaniu zamków
drzwi.
• Nie wolno pozostawiać w pojeździe dzieci bez
opieki ani dopuszczać do sytuacji, w której
mogłyby mieć dostęp do niezamkniętego
pojazdu.
(Dalej)(Dalej)
• Pozostawianie w samochodzie dzieci bez
opieki jest niebezpieczne z wielu powodów. Grozi
to poważnymi obrażeniami lub śmiercią zarówno
dziecka, jak i innych osób. Dzieciom należy
zakazać dotykania hamulca postojowego, pedału
hamulca i dźwigni zmiany biegów.
• Nie wolno pozostawiać nadajnika zdalnego
sterowania w pojeździe lub blisko niego. Nie
pozostawiać układu Keyless Enter-N-Go w trybie
ACC lub ON/RUN. Dziecko mogłoby uruchomić
podnośniki szyb, inne mechanizmy lub cały
samochód.
• Nie pozostawiać dzieci ani zwierząt
w zaparkowanym samochodzie, gdy temperatura
otoczenia jest wysoka. Wysoka temperatura
wewnątrz pojazdu może spowodować poważne
obrażenia lub śmierć.
Niezablokowany samochód to
zaproszenie dla złodziei. W samochodzie
pozostawionym bez nadzoru nigdy nie
powinien znajdować się nadajnik zdalnego
sterowania, zapłon powinien być w położeniu
OFF, a wszystkie drzwi zablokowane.
