2012 FIAT FREEMONT Instrukcja obsługi (in Polish)

BEZPIECZEŃSTWO
SYSTEM ZABEZPIECZEŃ
Jednymi z najważniejszych funkcji bezpieczeństwa
w pojeździe są systemy zabezpieczeń:
• Trzypunktowe pasy biodrowe i barkowe dla wszystkich pozycji siedzenia
• Zaawansowane przednie poduszki powietrzne dla kierowcy i pasażera
• Uzupełniający system aktywnych zagłówków (AHR) umiejscowiony w górnej części przednich siedzeń
(zamontowany w zagłówkach) (zależnie odwyposażenia)
• Uzupełniające boczne kurtyny powietrzne (SABIC) obejmujące pierwszy, drugi i trzeci rząd siedzeń,
chroniące kierowcę i pasażerów siedzących przy
oknie.
• Uzupełniające boczne poduszki powietrzne w siedzeniach
• Kolumna kierownicy i kierownica pochłaniająca energię
• Podparcia/blokady kolan dla osób zajmujących przednie siedzenia (zależnie od wyposażenia)
• Pasy bezpieczeństwa przednich siedzeń zawierają napinacze zwiększające bezpieczeństwo osób
w pojeździe przez rozłożenie energii ich
przemieszczania się podczas zderzenia. • Wszystkie systemy pasów bezpieczeństwa
(z wyjątkiem pasów bezpieczeństwa kierowcy) są
wyposażone w automatyczne blokady zwijaczy
(ALR), które unieruchamiają taśmę pasa w danym
położeniu przez wyciągnięcie pasa na całą długość
i dostosowanie go do żądanej długości w celu zapięcia
fotelika dziecięcego lub zabezpieczenia dużego
przedmiotu na siedzeniu (zależnie od wyposażenia).
W przypadku przewożenia dzieci, których wzrost
uniemożliwia zastosowanie pasów bezpieczeństwa
przeznaczonych dla dorosłych, można przymocować
fotelik dziecięcy pasami bezpieczeństwa lub
mocowaniami systemu ISOFIX. Więcej informacji
znajduje się w części ISOFIX — System mocowania
fotelika dziecięcego.
INFORMACJA: Zaawansowane przednie poduszki
powietrzne mają kilka stopni napełniania. Umożliwia to
napełnienie poduszki powietrznej do poziomu
odpowiadającego sile i typowi uderzenia.
Proszę zwrócić szczególną uwagę na informacje
zawarte w tej części. Zawarto w niej informacje na
temat właściwego sposobu używania systemów
zabezpieczeń dla zmaksymalizowania bezpieczeństwa
kierowcy i pasażerów.
179
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

OSTRZEŻENIE!
Osoby z nieprawidłowo zapiętymi
pasami bezpieczeństwa mogą odnieść
znacznie poważniejsze obrażenia w razie
wypadku. Można uderzyć się o elementy wnętrza
samochodu lub o innych pasażerów albo
wylecieć z samochodu. Kierowca musi zawsze
dopilnować, aby wszystkie osoby w pojeździe
miału prawidłowo zapięte pasy bezpieczeństwa.
Pasy powinni zapinać nawet doskonali kierowcy,
również na krótkich odcinkach. Inny uczestnik ruchu
może nie być dobrym kierowcą i spowodować
wypadek. Może się to zdarzyć daleko od domu lub na
własnej ulicy.
Badania wykazują, że pasy bezpieczeństwa ratują życie
i mogą zmniejszyć stopień ciężkości urazów
odniesionych w wypadku. Najcięższe urazy powstają
przy wypadnięciu osób z pojazdu. Pasy bezpieczeństwa
ograniczają ryzyko wypadnięcia i odniesienia obrażeń
spowodowanych uderzeniami wewnątrz pojazdu.
Wszystkie osoby w pojazdach silnikowych powinny
mieć zawsze zapięte pasy. PASY BIODROWO-BARKOWE
Wszystkie miejsca siedzące w pojeździe są wyposażone
w pasy biodrowo-barkowe.
Zwijacz taśmy pasa ma się blokować podczas
gwałtownych hamowań lub zderzeń. Funkcja ta
umożliwia swobodne przesuwanie się części barkowej
pasa wraz z osobą w niego zapiętą w normalnych
warunkach. Pas zablokuje się jednak podczas kolizji,
zmniejszając ryzyko uderzenia się wewnątrz pojazdu
lub wypadnięcia z niego.
OSTRZEŻENIE!
• Jazda w przestrzeni bagażowej
wewnątrz lub na zewnątrz pojazdu jest
niebezpieczna. W razie wypadku osoby
przebywające w tych miejscach są bardziej
narażone na odniesienie poważnych obrażeń lub
śmierć.
• Nie wolno przewozić pasażerów w żadnym
miejscu pojazdu, które nie jest wyposażone
w siedzenia i pasy bezpieczeństwa.
• Wszyscy pasażerowie i kierowca muszą
siedzieć w swoich siedzeniach przypięci
prawidłowo pasami bezpieczeństwa.
(Dalej)
180
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

(Dalej)
• Użytkownik nie może wykonywać żadnych
modyfikacji ani montować żadnych dodatków,
które mogą uniemożliwić działanie
mechanizmów naprężających pasy
bezpieczeństwa lub które mogą uniemożliwić
wyregulowanie naprężenia pasów
bezpieczeństwa.
• Pasy bezpieczeństwa są zaprojektowane w taki
sposób, aby wywierać nacisk na kości szkieletu,
dlatego należy je zapinać możliwie nisko nad
miednicą lub wokół miednicy, przy klatce
piersiowej i przy ramionach; nie wolno
przeprowadzać pasa bezpieczeństwa przez część
brzuszną tułowia.
• Pasy bezpieczeństwa muszą maksymalnie
przylegać do ciała, nie ograniczając komfortu.
Dzięki temu zapewnią ochronę zgodnie
z przeznaczeniem. Luźny pas bezpieczeństwa
znacznie ogranicza bezpieczeństwo osoby, którą
ma chronić.
• Każdy pasażer musi korzystać z osobnego pasa
bezpieczeństwa; zapinanie pasa bezpieczeństwo
wokół dziecka przewożonego na kolanach jest
bardzo niebezpieczne.
(Dalej)(Dalej)
• Dwie osoby nigdy nie powinny przypinać się
jednym pasem bezpieczeństwa. Osoby przypięte
razem mogą rozbić się o siebie podczas wypadku,
wywołując poważne obrażenia ciała. Nigdy nie
należy przypinać pasem bezpieczeństwa więcej
niż jednej osoby, niezależnie od jej wielkości.
• Pasy bezpieczeństwa nie powinny być
skręcone.
• Należy uważać, aby nie zanieczyścić pasów
bezpieczeństwa olejami i chemikaliami,
w szczególności kwasem akumulatora. Do
czyszczenia pasów bezpieczeństwa najlepiej użyć
delikatnego mydła i wody. W przypadku
przetarcia, zanieczyszczenia lub uszkodzenia pas
bezpieczeństwa należy bezwzględnie wymienić.
181
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

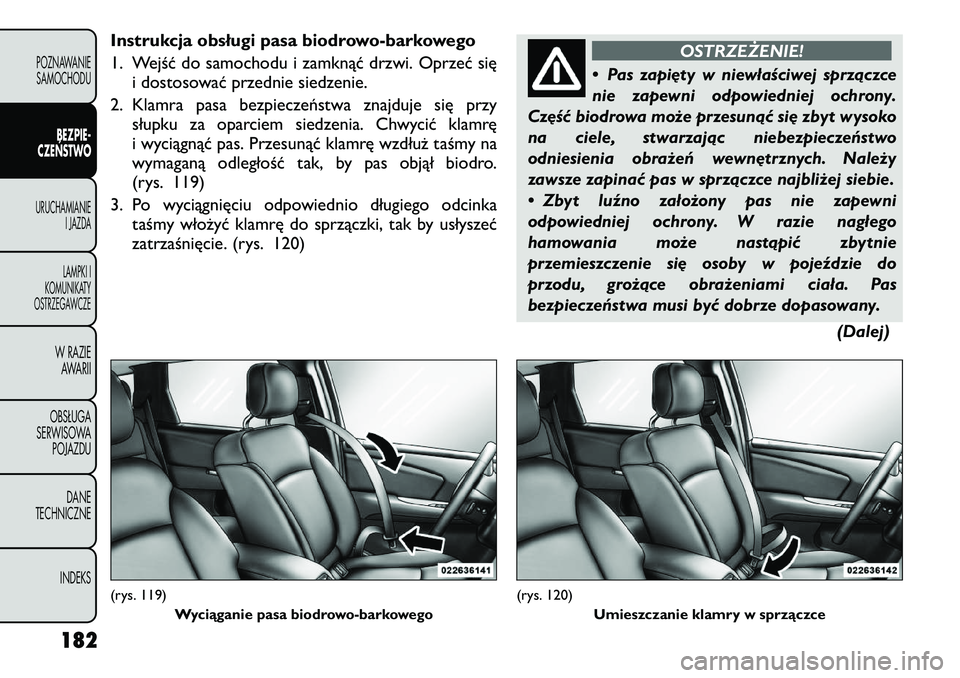

Instrukcja obsługi pasa biodrowo-barkowego
1. Wejść do samochodu i zamknąć drzwi. Oprzeć sięi dostosować przednie siedzenie.
2. Klamra pasa bezpieczeństwa znajduje się przy słupku za oparciem siedzenia. Chwycić klamrę
i wyciągnąć pas. Przesunąć klamrę wzdłuż taśmy na
wymaganą odległość tak, by pas objął biodro.
(rys. 119)
3. Po wyciągnięciu odpowiednio długiego odcinka taśmy włożyć klamrę do sprzączki, tak by usłyszeć
zatrzaśnięcie. (rys. 120)
OSTRZEŻENIE!
• Pas zapięty w niewłaściwej sprzączce
nie zapewni odpowiedniej ochrony.
Część biodrowa może przesunąć się zbyt wysoko
na ciele, stwarzając niebezpieczeństwo
odniesienia obrażeń wewnętrznych. Należy
zawsze zapinać pas w sprzączce najbliżej siebie.
• Zbyt luźno założony pas nie zapewni
odpowiedniej ochrony. W razie nagłego
hamowania może nastąpić zbytnie
przemieszczenie się osoby w pojeździe do
przodu, grożące obrażeniami ciała. Pas
bezpieczeństwa musi być dobrze dopasowany.
(Dalej)
(rys. 119)Wyciąganie pasa biodrowo-barkowego
(rys. 120) Umieszczanie klamry w sprzączce
182
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

(Dalej)

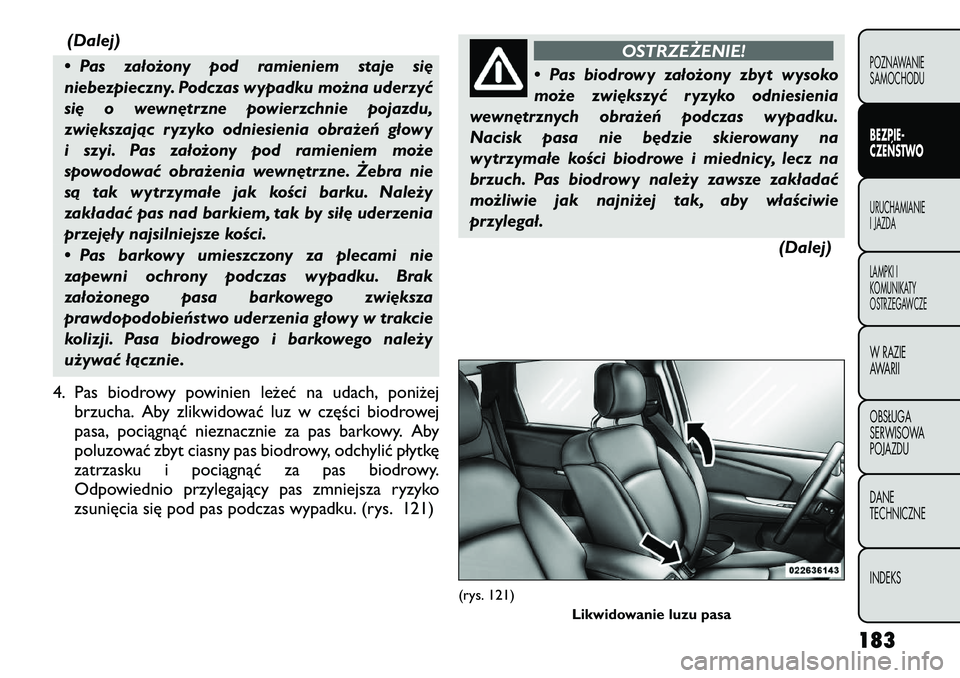

• Pas założony pod ramieniem staje się
niebezpieczny. Podczas wypadku można uderzyć
się o wewnętrzne powierzchnie pojazdu,
zwiększając ryzyko odniesienia obrażeń głowy
i szyi. Pas założony pod ramieniem może
spowodować obrażenia wewnętrzne. Żebra nie
są tak wytrzymałe jak kości barku. Należy
zakładać pas nad barkiem, tak by siłę uderzenia
przejęły najsilniejsze kości.
• Pas barkowy umieszczony za plecami nie
zapewni ochrony podczas wypadku. Brak
założonego pasa barkowego zwiększa
prawdopodobieństwo uderzenia głowy w trakcie
kolizji. Pasa biodrowego i barkowego należy
używać łącznie.
4. Pas biodrowy powinien leżeć na udach, poniżej brzucha. Aby zlikwidować luz w części biodrowej
pasa, pociągnąć nieznacznie za pas barkowy. Aby
poluzować zbyt ciasny pas biodrowy, odchylić płytkę
zatrzasku i pociągnąć za pas biodrowy.
Odpowiednio przylegający pas zmniejsza ryzyko
zsunięcia się pod pas podczas wypadku. (rys. 121)
OSTRZEŻENIE!
• Pas biodrowy założony zbyt wysoko
może zwiększyć ryzyko odniesienia
wewnętrznych obrażeń podczas wypadku.
Nacisk pasa nie będzie skierowany na
wytrzymałe kości biodrowe i miednicy, lecz na
brzuch. Pas biodrowy należy zawsze zakładać
możliwie jak najniżej tak, aby właściwie
przylegał.
(Dalej)
(rys. 121)Likwidowanie luzu pasa
183
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

(Dalej)

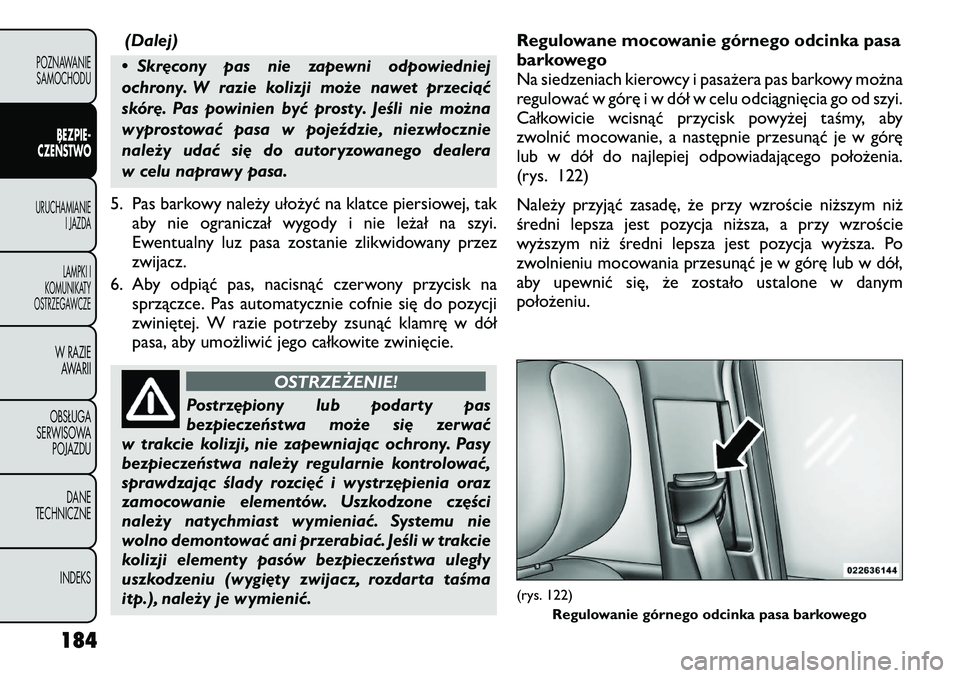

• Skręcony pas nie zapewni odpowiedniej
ochrony. W razie kolizji może nawet przeciąć
skórę. Pas powinien być prosty. Jeśli nie można
wyprostować pasa w pojeździe, niezwłocznie
należy udać się do autoryzowanego dealera
w celu naprawy pasa.
5. Pas barkowy należy ułożyć na klatce piersiowej, tak aby nie ograniczał wygody i nie leżał na szyi.
Ewentualny luz pasa zostanie zlikwidowany przez
zwijacz.
6. Aby odpiąć pas, nacisnąć czerwony przycisk na sprzączce. Pas automatycznie cofnie się do pozycji
zwiniętej. W razie potrzeby zsunąć klamrę w dół
pasa, aby umożliwić jego całkowite zwinięcie.
OSTRZEŻENIE!
Postrzępiony lub podarty pas
bezpieczeństwa może się zerwać
w trakcie kolizji, nie zapewniając ochrony. Pasy
bezpieczeństwa należy regularnie kontrolować,
sprawdzając ślady rozcięć i wystrzępienia oraz
zamocowanie elementów. Uszkodzone części
należy natychmiast wymieniać. Systemu nie
wolno demontować ani przerabiać. Jeśli w trakcie
kolizji elementy pasów bezpieczeństwa uległy
uszkodzeniu (wygięty zwijacz, rozdarta taśma
itp.), należy je wymienić. Regulowane mocowanie górnego odcinka pasa
barkowego
Na siedzeniach kierowcy i pasażera pas barkowy można
regulować w górę i w dół w celu odciągnięcia go od szyi.
Całkowicie wcisnąć przycisk powyżej taśmy, aby
zwolnić mocowanie, a następnie przesunąć je w górę
lub w dół do najlepiej odpowiadającego położenia.
(rys. 122)
Należy przyjąć zasadę, że przy wzroście niższym niż
średni lepsza jest pozycja niższa, a przy wzroście
wyższym niż średni lepsza jest pozycja wyższa. Po
zwolnieniu mocowania przesunąć je w górę lub w dół,
aby upewnić się, że zostało ustalone w danympołożeniu.
(rys. 122)
Regulowanie górnego odcinka pasa barkowego
184
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

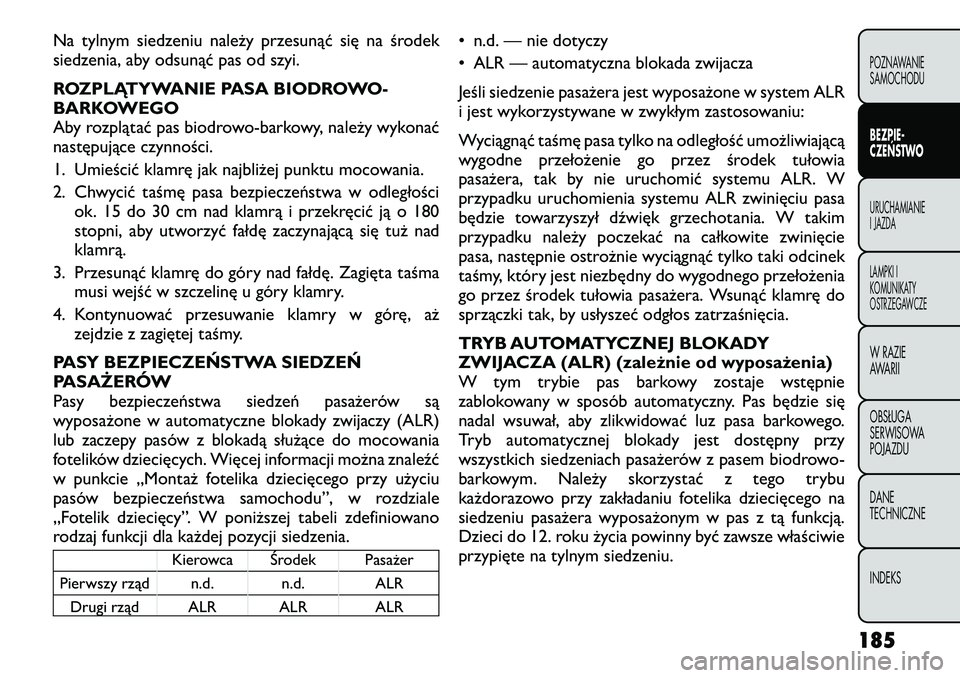

Na tylnym siedzeniu należy przesunąć się na środek
siedzenia, aby odsunąć pas od szyi.
ROZPLĄTYWANIE PASA BIODROWO-
BARKOWEGO
Aby rozplątać pas biodrowo-barkowy, należy wykonać
następujące czynności.
1. Umieścić klamrę jak najbliżej punktu mocowania.
2. Chwycić taśmę pasa bezpieczeństwa w odległościok. 15 do 30 cm nad klamrą i przekręcić ją o 180
stopni, aby utworzyć fałdę zaczynającą się tuż nadklamrą.
3. Przesunąć klamrę do góry nad fałdę. Zagięta taśma musi wejść w szczelinę u góry klamry.
4. Kontynuować przesuwanie klamry w górę, aż zejdzie z zagiętej taśmy.
PASY BEZPIECZEŃSTWA SIEDZEŃ
PASAŻERÓW
Pasy bezpieczeństwa siedzeń pasażerów są
wyposażone w automatyczne blokady zwijaczy (ALR)
lub zaczepy pasów z blokadą służące do mocowania
fotelików dziecięcych. Więcej informacji można znaleźć
w punkcie „Montaż fotelika dziecięcego przy użyciu
pasów bezpieczeństwa samochodu”, w rozdziale
„Fotelik dziecięcy”. W poniższej tabeli zdefiniowano
rodzaj funkcji dla każdej pozycji siedzenia.
Kierowca Środek Pasażer
Pierwszy rząd n.d. n.d. ALR Drugi rząd ALR ALR ALR • n.d. — nie dotyczy
• ALR — automatyczna blokada zwijacza
Jeśli siedzenie pasażera jest wyposażone w system ALR
i jest wykorzystywane w zwykłym zastosowaniu:
Wyciągnąć taśmę pasa tylko na odległość umożliwiającą
wygodne przełożenie go przez środek tułowia
pasażera, tak by nie uruchomić systemu ALR. W
przypadku uruchomienia systemu ALR zwinięciu pasa
będzie towarzyszył dźwięk grzechotania. W takim
przypadku należy poczekać na całkowite zwinięcie
pasa, następnie ostrożnie wyciągnąć tylko taki odcinek
taśmy, który jest niezbędny do wygodnego przełożenia
go przez środek tułowia pasażera. Wsunąć klamrę do
sprzączki tak, by usłyszeć odgłos zatrzaśnięcia.
TRYB AUTOMATYCZNEJ BLOKADY
ZWIJACZA (ALR) (zależnie od wyposażenia)
W tym trybie pas barkowy zostaje wstępnie
zablokowany w sposób automatyczny. Pas będzie się
nadal wsuwał, aby zlikwidować luz pasa barkowego.
Tryb automatycznej blokady jest dostępny przy
wszystkich siedzeniach pasażerów z pasem biodrowo-
barkowym. Należy skorzystać z tego trybu
każdorazowo przy zakładaniu fotelika dziecięcego na
siedzeniu pasażera wyposażonym w pas z tą funkcją.
Dzieci do 12. roku życia powinny być zawsze właściwie
przypięte na tylnym siedzeniu.
185
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

Sposób włączania trybu automatycznej
blokady
1. Zapiąć w sprzączce pas biodrowo-barkowy.
2. Chwycić część barkową i pociągnąć do wyciągnięciacałego pasa.
3. Pozwolić, aby cały pas uległ zwinięciu. W trakcie zwijania się pasa będzie słyszalny dźwięk
zatrzaśnięcia. Oznacza to, że pas bezpieczeństwa
znalazł się w trybie automatycznym.
Sposób wyłączania trybu automatycznej
blokady
Wypiąć pas biodrowo-barkowy ze sprzączki i pozwolić,
aby cały pas uległ zwinięciu, aby wyłączyć tryb
automatycznej blokady i aktywować tryb blokady
reagującej na prędkość pojazdu (awaryjnej).
OSTRZEŻENIE!
• Zespół pasa i zwijacza wymaga
wymiany, jeśli funkcja automatycznej
blokady zwijacza (ALR) lub inna funkcja pasa
bezpieczeństwa nie działa zgodnie
z czynnościami przewidzianymi w instrukcji
serwisowej.
• Brak wymiany zespołu pasa i zwijacza może
zwiększyć ryzyko odniesienia obrażeń ciała
podczas kolizji. NAPINACZE PASÓW BEZPIECZEŃSTWA
Pasy bezpieczeństwa dla obu przednich siedzeń
wyposażone są w napinacze służące do likwidacji luzu
pasów bezpieczeństwa podczas wypadku. Urządzenia
te mogą poprawić działanie pasa bezpieczeństwa przez
utrzymanie jego naprężenia wokół osoby w niego
zapiętej w początkowej fazie wypadku. Napinacze
działają niezależnie od wielkości osoby zapiętej w pas,
również siedzącej w foteliku dziecięcym.
INFORMACJA:
Nie zastępują one jednak
odpowiednio zapiętego pasa bezpieczeństwa. Pas
bezpieczeństwa musi nadal dobrze przylegać i być
odpowiednio ułożony.
Napinacze włącza regulator układu bezpieczeństwa
(ORC). Podobnie jak poduszki powietrzne, napinacze
są urządzeniami jednorazowego użytku. Zdetonowany
napinacz pasa bezpieczeństwa lub zdetonowaną
poduszkę powietrzną należy bezzwłocznie wymienić.
UZUPEŁNIAJĄCY SYSTEM AKTYWNYCH
ZAGŁÓWKÓW (AHR) (zależnie od
wyposażenia)
Zagłówki tego typu wyglądają jak zagłówki pasywne, ale
mają wbudowane elementy zmieniające ich właściwości
podczas uderzenia. Pojazdy z takimi zagłówkami nie są
w żaden sposób oznakowane, należy zatem sprawdzić
zagłówki wzrokowo, aby określić ich typ. Zagłówek
zostaje rozdzielony na dwie części: przednia część
składa się z miękkiej pianki i wykładziny, tylna część to
plastik pełniący funkcję obudowy.
186
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
