2012 FIAT FREEMONT Instrukcja obsługi (in Polish)

w poziomie), w zależności od miejsca, rodzaju
i kierunku ustawienia przeszkody.
WYŚWIETLACZ OSTRZEŻEŃ PARKSENSE
®
Ekran ostrzeżeń ParkSense
®
zostanie wyświetlony
dopiero po wybraniu funkcji Sound and Display
(Dźwięk i obraz) w układzie Uconnect Touch™.
Więcej informacji znajduje się w części „Ustawienia
układu Uconnect Touch™”.
Ekran ostrzeżeń ParkSense®
znajduje się
w elektronicznym centrum informacyjnym pojazdu
(EVIC). Zapewnia wizualne ostrzeżenia sygnalizujące
odległość między tyłem/tylnym zderzakiem a wykrytą
przeszkodą. Więcej informacji znajduje się w części
„Elektroniczne centrum informacyjne pojazdu
(EVIC)/Ustawienia”.
WYŚWIETLACZ UKŁADU PARKSENSE
®
Po ustawieniu dźwigni zmiany biegów w położeniu R
wyświetlacz ostrzeżeń włącza się, pokazując status
układu. (rys. 103) (rys. 104)
(rys. 103) Wyświetlacz funkcji asysty przy parkowaniu(rys. 104)
Funkcja asysty przy parkowaniu wyłączona
147
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

Układ zasygnalizuje wykrycie przeszkody przez
wyświetlenie trzech dużych łuków i emisję
pojedynczego sygnału dźwiękowego trwającego pół
sekundy. Im bliżej obiektu, tym mniej łuków będzie
widocznych na wyświetlaczu EVIC, a sygnał dźwiękowy
będzie się zmieniać od wolnego, poprzez szybki, aż do
ciągłego. (rys. 105) (rys. 106) (rys. 107)(rys. 105)Sygnał wolny
(rys. 106)Sygnał szybki(rys. 107)
Sygnał ciągły
148
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

Kiedy wyświetlacz ostrzeżeń pokazuje jeden migający
łuk i emitowany jest sygnał ciągły, pojazd znajduje się
blisko przeszkody. Poniższa tabela przedstawiadziałanie systemu alarmów ostrzegawczych na skutek
wykrycia przez układ przeszkód:
SYGNALIZACJA OSTRZEGAWCZA
Odległość od tyłu pojazdu(cm) Ponad
200 cm 200-100 cm 100-65 cm 65-30 cm Poniżej
30 cm
Sygnał dźwiękowy Brak Pojedynczy sygnał 1/2 sekundyWolny Szybki Ciągły
Komunikat na wyświetlaczu Funkcja asysty
przy parkowaniu wł. Ostrzeżenie:
wykrycie obiektu Ostrzeżenie:
wykrycie obiektu Ostrzeżenie:
wykrycie obiektu Ostrzeżenie:
wykrycie obiektu
Łuki Brak 3 pełne (stale)3 wolno
migające 2 wolno
migające 1 wolno
migający
WŁĄCZANIE I WYŁĄCZANIE UKŁADU
PARKSENSE
®
Układ ParkSense
®
można włączać i wyłączać za
pomocą systemu Uconnect Touch™. Dostępne są
następujące opcje: Off (Wył.), Sound Only (Tylko
dźwięk) lub Sound and Display (Dźwięk i obraz).
Więcej informacji znajduje się w części „Ustawienia
układu Uconnect Touch™”.
Po naciśnięciu przycisku wyłączającego układ ParkSense
®
na wyświetlaczu EVIC przez około pięć
sekund widoczny będzie komunikat „PARK ASSIST
OFF” („FUNKCJA ASYSTY PRZY PARKOWANIU
WYŁĄCZONA”). Więcej informacji znajduje się
w części „Elektroniczne centrum informacyjne pojazdu (EVIC)”. Jeśli dźwignia zmiany biegów jest ustawiona
w położeniu R, a układ jest wyłączony, wówczas
komunikat „PARK ASSIST OFF” („FUNKCJA ASYSTY
PRZY PARKOWANIU WYŁĄCZONA”) na
wyświetlaczu EVIC będzie widoczny tak długo, jak
długo samochód będzie na biegu wstecznym.
Układ ParkSense
®
wykorzystuje cztery czujniki
umieszczone na powierzchni tylnego zderzaka, które
skanują przestrzeń w poszukiwaniu przeszkód
znajdujących się w odległości do 200 cm od tylnego
zderzaka. Układ ParkSense
®
zapewnia zarówno
wizualne, jak i dźwiękowe ostrzeżenia, które
sygnalizują granice obiektu.
149
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

SERWIS UKŁADU ASYSTY PRZY
PARKOWANIU PARKSENSE
®
Jeśli układ asysty przy parkowaniu ParkSense
®
jest
niesprawny, elektroniczne centrum informacyjne
pojazdu (EVIC) emituje pojedynczy sygnał dźwiękowy,
raz na cykl zapłonu, i wyświetla komunikat „CLEAN
PARK ASSIST SENSORS” („CZUJNIKI UKŁADU
ASYSTY PRZY PARKOWANIU WYMAGAJĄ
CZYSZCZENIA”) lub „SERVICE PARK ASSIST
SYSTEM” („UKŁAD ASYSTY PRZY PARKOWANIU
WYMAGA SERWISU”). Więcej informacji znajduje się
w części „Elektroniczne centrum informacyjne pojazdu
(EVIC)”. Jeśli dźwignia zmiany biegów jest ustawiona
w położeniu R, a układ wykryje usterkę, wówczas
komunikat „CLEAN PARK ASSIST SENSORS”
(„CZUJNIKI UKŁADU ASYSTY PRZY
PARKOWANIU WYMAGAJĄ CZYSZCZENIA”) lub
„SERVICE PARK ASSIST SYSTEM” („UKŁAD ASYSTY
PRZY PARKOWANIU WYMAGA SERWISU”) na
wyświetlaczu EVIC będzie widoczny tak długo, jak
długo samochód będzie na biegu wstecznym. W takiej
sytuacji układ ParkSense
®nie będzie działać.
Jeśli na wyświetlaczu EVIC pojawi się komunikat
„CLEAN PARK ASSIST SENSORS” („CZUJNIKI
UKŁADU ASYSTY PRZY PARKOWANIU
WYMAGAJĄ CZYSZCZENIA”), a tył pojazdu/tylny
zderzak jest czysty i nie ma na nim śniegu, lodu, błota,
kurzu ani innych przeszkód dla działania czujników,
należy zwrócić się do autoryzowanego dealera. Jeśli na wyświetlaczu EVIC pojawi się komunikat
„SERVICE PARK ASSIST SYSTEM” („UKŁAD ASYSTY
PRZY PARKOWANIU WYMAGA SERWISU”), należy
zwrócić się do autoryzowanego dealera.
CZYSZCZENIE UKŁADU PARKSENSE
®
Czujniki ParkSense
®
należy czyścić miękką szmatką,
przy użyciu wody i szamponu do mycia samochodów.
Nie używać szmatek z szorstkiego lub twardego
materiału. Nie wolno skrobać ani nakłuwać czujników.
Można je w ten sposób uszkodzić.
ŚRODKI OSTROŻNOŚCI DOTYCZĄCE
KORZYSTANIA Z UKŁADU PARKSENSE
®
INFORMACJA:
• Aby układ ParkSense
®działał prawidłowo, na tylnym
zderzaku nie może być śniegu, lodu, błota, piasku ani
innych zabrudzeń.
• Pracę układu ParkSense®
mogą zakłócać wibracje
powodowane przez wiertarki, duże ciężarówki itp.
• Po wyłączeniu układu ParkSense
®
na wyświetlaczu
EVIC pojawi się komunikat „PARK ASSIST OFF”
(„FUNKCJA ASYSTY PRZY PARKOWANIU
WYŁĄCZONA”). Układ pozostanie wyłączony aż do
jego ponownego włączenia nawet po włączeniu
zapłonu.
• Po przestawieniu dźwigni zmiany biegów w położenie
R i przy wyłączonym układzie ParkSense
®, komunikat
„PARK ASSIST OFF” („FUNKCJA ASYSTY PRZY
150
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

PARKOWANIU WYŁĄCZONA”) na wyświetlaczu
EVIC jest widoczny tak długo, jak długo włączony jest
bieg wsteczny.
• Czujniki ParkSense
®
należy czyścić regularnie,
uważając przy tym, aby ich nie zadrapać ani nie
uszkodzić. Czujniki nie mogą być pokryte lodem,
śniegiem, topniejącym śniegiem, błotem, piaskiem ani
brudem. Niezastosowanie się do tych wskazówek
może doprowadzić do nieprawidłowości w działaniu
układu. Układ ParkSense
®
może nie wykryć
przeszkody za tylnym zderzakiem lub błędnie
sygnalizować obecność przeszkody z tyłu pojazdu.
• Podczas jazdy przedmioty takie jak bagażniki
rowerowe, haki holownicze itp. nie mogą znajdować się
w odległości mniejszej niż 30 cm od tyłu pojazdu/
tylnego bagażnika. Niezastosowanie się do tych
wskazówek może spowodować, że układ będzie
błędnie interpretować obecność pobliskich
przedmiotów jako problem z czujnikami, a na
wyświetlaczu EVIC pojawi się komunikat „SERVICE
PARK ASSIST SYSTEM” („UKŁAD ASYSTY PRZY
PARKOWANIU WYMAGA SERWISU”).
• Układ ParkSense
®
jest tylko
narzędziem wspomagającym
parkowanie, które nie potrafi rozpoznać
każdej przeszkody, szczególnie jeśli jest ona
nieduża. Układ może wykrywać ograniczniki
parkingowe tylko chwilowo lub wcale ich nie
wykrywać. Przeszkody znajdujące się bardzo
blisko, powyżej lub poniżej czujników, nie zostaną
wykryte.
• Pojazd, który wykorzystuje funkcję
ParkSense
®, musi jechać powoli, aby możliwe
było odpowiednio wczesne zatrzymanie go
w razie wykrycia przeszkody. Korzystając
z funkcji ParkSense
®, kierowca powinien patrzeć
przez ramię podczas parkowania.
151
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

OSTRZEŻENIE!
• Kierowcy powinni zachować
szczególną ostrożność podczas cofania,
nawet w przypadku korzystania z układu
ParkSense®. Przed rozpoczęciem cofania należy
zawsze spojrzeć do tyłu, aby zobaczyć strefę za
pojazdem i sprawdzić dokładnie, czy znajdują się
w niej piesi, zwierzęta, inne pojazdy, przeszkody
lub martwe punkty. Kierowca jest
odpowiedzialny za własne bezpieczeństwo i musi
cały czas obserwować otoczenie. Brak
ostrożności może doprowadzić do poważnych
obrażeń lub śmierci.
(Dalej)(Dalej)
• Jeśli pojazd nie jest używany do holowania,
stanowczo zaleca się odłączenie zespołu
mocowania kulowego i kuli haka holowniczego
przed zastosowaniem układu asysty przy
parkowaniu ParkSense
®. Niezastosowanie się do
tych wskazówek może doprowadzić do
poważnych obrażeń lub uszkodzenia pojazdu
bądź przeszkód, ponieważ hak kulowy będzie
znajdował się bliżej przeszkody niż tylny zderzak,
gdy na wyświetlaczu ostrzeżeń pojawi się
pojedynczy migający łuk i emitowany będzie
ciągły sygnał dźwiękowy. Poza tym, czujniki mogą
wykryć zespół mocowania kulowego i kuli haka
holowniczego, jeśli jest odpowiednio duży,
i błędnie zasygnalizować obecność przeszkody za
pojazdem.
152
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

KAMERA COFANIA PARKVIEW®
(zależnie od wyposażenia)
Samochód może być wyposażony w kamerę cofania
ParkView
®, która umożliwia zobaczenie na ekranie
otoczenia z tyłu pojazdu po każdym ustawieniu dźwigni
zmiany biegów do położenia R. Obraz będzie
wyświetlany na ekranie dotykowym radioodbiornika
wraz z ostrzeżeniem „check entire surroundings”
(kontrolować całe otoczenie) pokazywanym w górnej
części ekranu. Komunikat zniknie po pięciu sekundach.
Kamera ParkView
®
znajduje się w tylnej części
pojazdu, nad tylną tablicą rejestracyjną. Zmiana biegu na inny niż wsteczny powoduje włączenie
trybu tylnej kamery i ekran nawigacji lub ekran audio
pojawia się ponownie.
Wyświetlone stałe linie siatki ilustrują szerokość
pojazdu, natomiast środkowa linia przerywana
wskazuje środek pojazdu. Jest to pomocne
w parkowaniu lub ustawianiu pojazdu w jednej linii
z zaczepem/uchwytem mocowania. Stałe linie siatki
pokazują oddzielne strefy, które pomagają określić
odległość do tyłu pojazdu. Poniższa tabela przedstawia
przybliżone odległości dla każdej strefy:Strefa Odległość do tyłu pojazdu
Czerwony 0–30 cm
Żółty 30 cm – 1 m
Zielony 1 m lub więcej
153
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

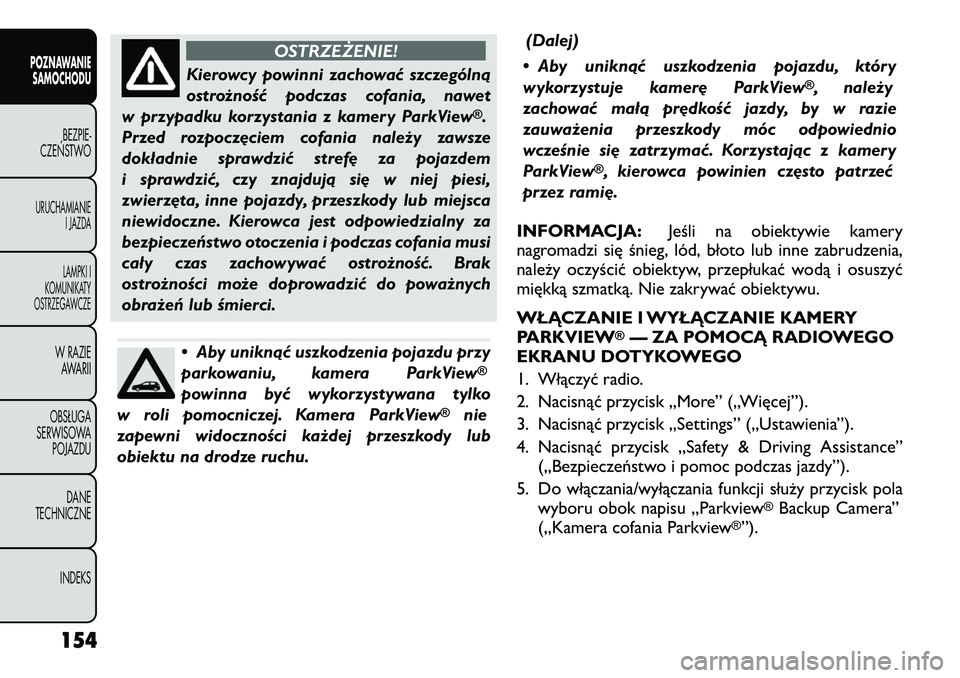

OSTRZEŻENIE!
Kierowcy powinni zachować szczególną
ostrożność podczas cofania, nawet
w przypadku korzystania z kamery ParkView
®.
Przed rozpoczęciem cofania należy zawsze
dokładnie sprawdzić strefę za pojazdem
i sprawdzić, czy znajdują się w niej piesi,
zwierzęta, inne pojazdy, przeszkody lub miejsca
niewidoczne. Kierowca jest odpowiedzialny za
bezpieczeństwo otoczenia i podczas cofania musi
cały czas zachowywać ostrożność. Brak
ostrożności może doprowadzić do poważnych
obrażeń lub śmierci.
• Aby uniknąć uszkodzenia pojazdu przy
parkowaniu, kamera ParkView
®
powinna być wykorzystywana tylko
w roli pomocniczej. Kamera ParkView
®
nie
zapewni widoczności każdej przeszkody lub
obiektu na drodze ruchu. (Dalej)
• Aby uniknąć uszkodzenia pojazdu, który
wykorzystuje kamerę ParkView
®, należy
zachować małą prędkość jazdy, by w razie
zauważenia przeszkody móc odpowiednio
wcześnie się zatrzymać. Korzystając z kamery
ParkView
®, kierowca powinien często patrzeć
przez ramię.
INFORMACJA: Jeśli na obiektywie kamery
nagromadzi się śnieg, lód, błoto lub inne zabrudzenia,
należy oczyścić obiektyw, przepłukać wodą i osuszyć
miękką szmatką. Nie zakrywać obiektywu.
WŁĄCZANIE I WYŁĄCZANIE KAMERY
PARKVIEW®— ZA POMOCĄ RADIOWEGO
EKRANU DOTYKOWEGO
1. Włączyć radio.
2. Nacisnąć przycisk „More” („Więcej”).
3. Nacisnąć przycisk „Settings” („Ustawienia”).
4. Nacisnąć przycisk „Safety & Driving Assistance” („Bezpieczeństwo i pomoc podczas jazdy”).
5. Do włączania/wyłączania funkcji służy przycisk pola wyboru obok napisu „Parkview
®Backup Camera”
(„Kamera cofania Parkview
®”).
154
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
