2012 FIAT FREEMONT Instrukcja obsługi (in Polish)

JAZDA NA ŚLISKIEJ NAWIERZCHNI
PRZYSPIESZANIE
Przy gwałtownym przyspieszaniu na pokrytej śniegiem,
mokrej lub innej śliskiej nawierzchni przednie koła
mogą nierównomiernie ściągać pojazd na prawo lub na
lewo. To zjawisko występuje, gdy przednie
(napędzające) koła mają różną przyczepność
z nawierzchnią.
OSTRZEŻENIE!
Gwałtowne przyspieszanie na śliskiej
nawierzchni jest niebezpieczne.
Nierówna przyczepność przednich kół może
spowodować nagłą zmianę kierunku jazdy. To
z kolei może doprowadzić do utraty kontroli nad
pojazdem lub wypadku. Gdy istnieje
prawdopodobieństwo słabej przyczepności,
należy przyspieszać powoli i z zachowaniem
ostrożności (lód, śnieg, mokry asfalt , błoto, piasek
itp.). PRZYCZEPNOŚĆ
Podczas jazdy po mokrej lub pokrytej błotem
pośniegowym nawierzchni istnieje możliwość, że
między oponą a nawierzchnią powstanie klin wodny.
Takie zjawisko to hydroplaning, który może
powodować częściową lub całkowitą utratę kontroli
nad pojazdem i możliwości hamowania. Aby ograniczyć
prawdopodobieństwo jego wystąpienia, należy
przestrzegać następujących zaleceń:
1. Jeździć z niższą prędkością podczas ulew lub gdy
występuje błoto pośniegowe.
2. Jeździć z niższą prędkością, gdy na jezdni stoi woda lub występują duże kałuże.
3. Wymieniać opony na nowe od razu, gdy ujawnią się wskaźniki zużycia opony (TWI).
4. Utrzymywać właściwe ciśnienie w oponach.
5. Zachowywać odpowiedni dystans od pojazdu poprzedzającego, aby uniknąć kolizji w przypadku
gwałtownego hamowania.
243
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

JAZDA PRZEZ WODĘ
Jazda przez wodę, która ma więcej niż kilka
centymetrów głębokości, wymaga wyjątkowej
ostrożności. W przeciwnym razie może dojść do
sytuacji niebezpiecznych lub uszkodzenia pojazdu.
PŁYNĄCA/PODNOSZĄCA SIĘ WODA
OSTRZEŻENIE!
Nie jeździć po lub w poprzek jezdni lub
dróg gruntowych, gdzie występuje
płynąca i/lub podnosząca się woda (np. po
burzy). Płynąca woda może uszkodzić
nawierzchnię lub materiał jezdni lub drogi
gruntowej, wskutek czego pojazd mógłby zatonąć
w głębokiej wodzie. Co więcej, płynąca i/lub
podnosząca się woda może z łatwością unieść
i zabrać pojazd z prądem. Nieprzestrzeganie tych
zasad może prowadzić do poważnych obrażeń
lub śmierci osób w pojeździe lub w jego pobliżu.
Płytka woda stojąca
Mimo że ten pojazd może jeździć przez płytką, stojącą
wodę, przed taką jazdą należy rozważyć poniższą
przestrogę i ostrzeżenie.
• Przed przejechaniem zawsze należy
sprawdzić głębokość stojącej wody.
Nigdy nie przejeżdżać przez wodę, która
jest głębsza niż odległość od nawierzchni do
dolnej krawędzi obręczy kół pojazdu.
• Przed przejechaniem przez stojącą wodę
określić stan jezdni lub drogi gruntowej, która
znajduje się pod wodą i sprawdzić, czy pod wodą
nie ma żadnych przeszkód.
• Przejeżdżając przez stojącą wodę nie
przekraczać prędkości 8 km/h. Ograniczy to efekt
fali i rozbryzgów.
244
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

• Jazda przez stojącą wodę może być
przyczyną uszkodzenia podzespołów
układu napędowego. Po przejechaniu
przez stojącą wodę zawsze przeprowadzać
kontrolę płynów w pojeździe (tj. oleju silnikowego,
przekładniowego, w mechanizmach różnicowych
itp.) pod kątem zanieczyszczeń (tj. mętny lub
spieniony płyn). Nie kontynuować jazdy, jeśli
zostanie stwierdzone zanieczyszczenie
jakiegokolwiek płynu w pojeździe, ponieważ
może to prowadzić do dalszych uszkodzeń.
Ograniczona gwarancja na nowy pojazd nie
obejmuje powstałych w ten sposób uszkodzeń.
• Przedostanie się wody do wnętrza silnika może
spowodować jego zgaśnięcie i zablokowanie oraz
poważne wewnętrzne uszkodzenia. Ograniczona
gwarancja na nowy pojazd nie obejmuje
powstałych w ten sposób uszkodzeń.
OSTRZEŻENIE!
• Podczas jazdy przez stojącą wodę
pojazd ma mniejszą siłę napędową
i przyczepność niż normalnie. Przejeżdżając
przez stojącą wodę nie przekraczać prędkości
8 km/h.
• Jazda przez stojącą wodę ogranicza możliwości
hamowania pojazdu, przez co będzie on
hamował na dłuższym dystansie. Z tego względu
po wyjechaniu ze stojącej wody jechać wolno
i lekko, kilka razy nacisnąć pedał hamulca, aby
osuszyć hamulce.
• Przedostanie się wody do wnętrza silnika może
spowodować jego zgaśnięcie i zablokowanie, co
może doprowadzić do sytuacji, w której będzie
potrzebna pomoc osób trzecich.
• Nieprzestrzeganie tych ostrzeżeń może
prowadzić do poważnych obrażeń lub śmierci
osób w pojeździe lub w jego pobliżu.
245
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

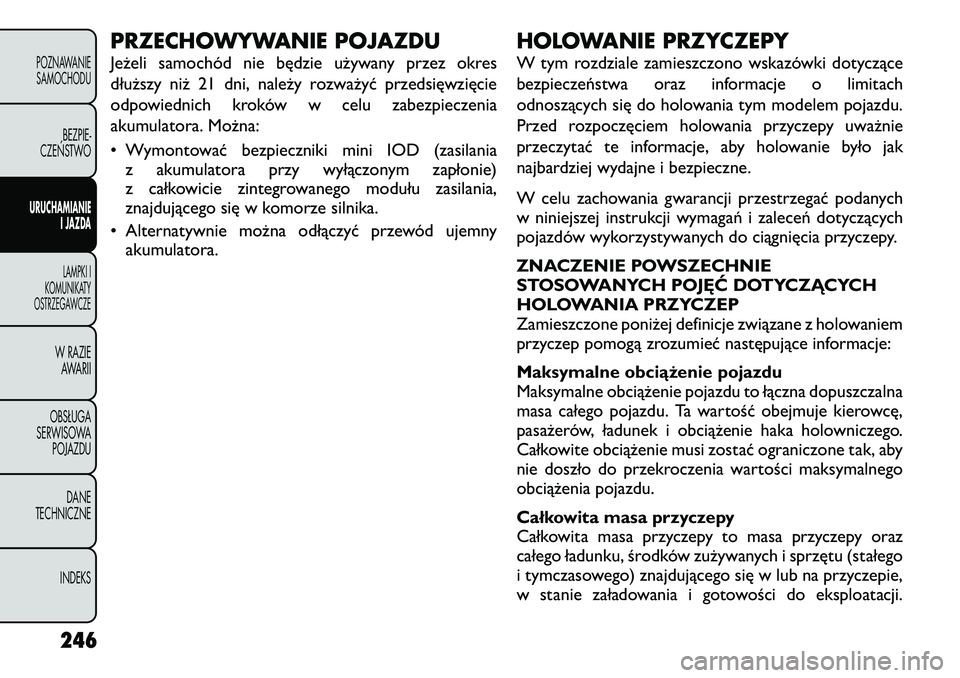

PRZECHOWYWANIE POJAZDU
Jeżeli samochód nie będzie używany przez okres
dłuższy niż 21 dni, należy rozważyć przedsięwzięcie
odpowiednich kroków w celu zabezpieczenia
akumulatora. Można:
• Wymontować bezpieczniki mini IOD (zasilaniaz akumulatora przy wyłączonym zapłonie)
z całkowicie zintegrowanego modułu zasilania,
znajdującego się w komorze silnika.
• Alternatywnie można odłączyć przewód ujemny akumulatora. HOLOWANIE PRZYCZEPY
W tym rozdziale zamieszczono wskazówki dotyczące
bezpieczeństwa oraz informacje o limitach
odnoszących się do holowania tym modelem pojazdu.
Przed rozpoczęciem holowania przyczepy uważnie
przeczytać te informacje, aby holowanie było jak
najbardziej wydajne i bezpieczne.
W celu zachowania gwarancji przestrzegać podanych
w niniejszej instrukcji wymagań i zaleceń dotyczących
pojazdów wykorzystywanych do ciągnięcia przyczepy.
ZNACZENIE POWSZECHNIE
STOSOWANYCH POJĘĆ DOTYCZĄCYCH
HOLOWANIA PRZYCZEP
Zamieszczone poniżej definicje związane z holowaniem
przyczep pomogą zrozumieć następujące informacje:
Maksymalne obciążenie pojazdu
Maksymalne obciążenie pojazdu to łączna dopuszczalna
masa całego pojazdu. Ta wartość obejmuje kierowcę,
pasażerów, ładunek i obciążenie haka holowniczego.
Całkowite obciążenie musi zostać ograniczone tak, aby
nie doszło do przekroczenia wartości maksymalnego
obciążenia pojazdu.
Całkowita masa przyczepy
Całkowita masa przyczepy to masa przyczepy oraz
całego ładunku, środków zużywanych i sprzętu (stałego
i tymczasowego) znajdującego się w lub na przyczepie,
w stanie załadowania i gotowości do eksploatacji.
246
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

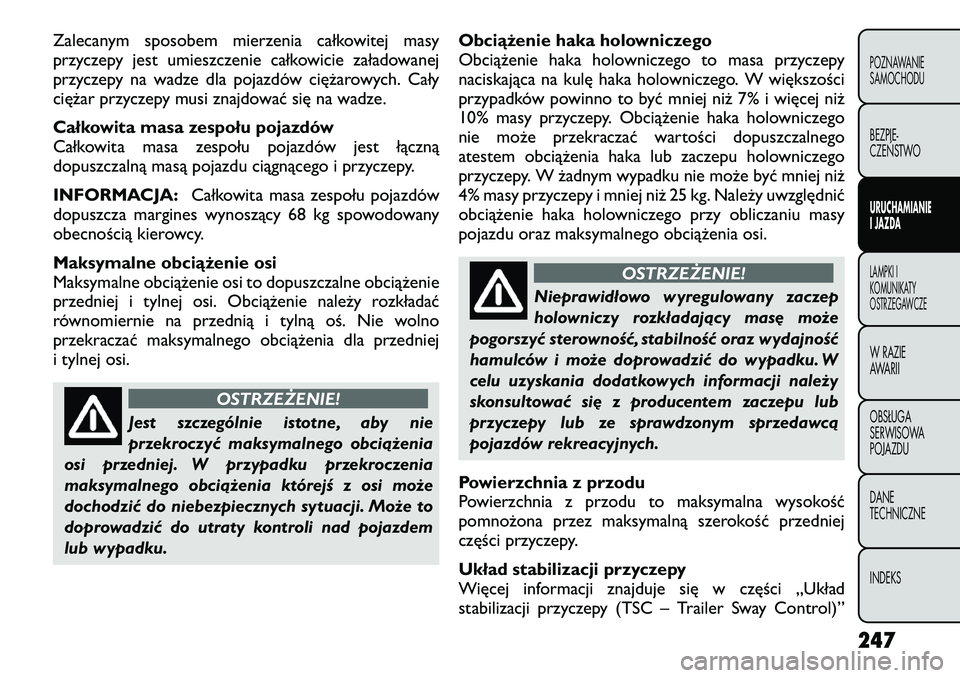

Zalecanym sposobem mierzenia całkowitej masy
przyczepy jest umieszczenie całkowicie załadowanej
przyczepy na wadze dla pojazdów ciężarowych. Cały
ciężar przyczepy musi znajdować się na wadze.
Całkowita masa zespołu pojazdów
Całkowita masa zespołu pojazdów jest łączną
dopuszczalną masą pojazdu ciągnącego i przyczepy.
INFORMACJA:Całkowita masa zespołu pojazdów
dopuszcza margines wynoszący 68 kg spowodowany
obecnością kierowcy.
Maksymalne obciążenie osi
Maksymalne obciążenie osi to dopuszczalne obciążenie
przedniej i tylnej osi. Obciążenie należy rozkładać
równomiernie na przednią i tylną oś. Nie wolno
przekraczać maksymalnego obciążenia dla przedniej
i tylnej osi.
OSTRZEŻENIE!
Jest szczególnie istotne, aby nie
przekroczyć maksymalnego obciążenia
osi przedniej. W przypadku przekroczenia
maksymalnego obciążenia którejś z osi może
dochodzić do niebezpiecznych sytuacji. Może to
doprowadzić do utraty kontroli nad pojazdem
lub wypadku. Obciążenie haka holowniczego
Obciążenie haka holowniczego to masa przyczepy
naciskająca na kulę haka holowniczego. W większości
przypadków powinno to być mniej niż 7% i więcej niż
10% masy przyczepy. Obciążenie haka holowniczego
nie może przekraczać wartości dopuszczalnego
atestem obciążenia haka lub zaczepu holowniczego
przyczepy. W żadnym wypadku nie może być mniej niż
4% masy przyczepy i mniej niż 25 kg. Należy uwzględnić
obciążenie haka holowniczego przy obliczaniu masy
pojazdu oraz maksymalnego obciążenia osi.
OSTRZEŻENIE!
Nieprawidłowo wyregulowany zaczep
holowniczy rozkładający masę może
pogorszyć sterowność, stabilność oraz wydajność
hamulców i może doprowadzić do wypadku. W
celu uzyskania dodatkowych informacji należy
skonsultować się z producentem zaczepu lub
przyczepy lub ze sprawdzonym sprzedawcą
pojazdów rekreacyjnych.
Powierzchnia z przodu
Powierzchnia z przodu to maksymalna wysokość
pomnożona przez maksymalną szerokość przedniej
części przyczepy.
Układ stabilizacji przyczepy
Więcej informacji znajduje się w części „Układ
stabilizacji przyczepy (TSC – Trailer Sway Control)” 247
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

rozdziału „Poznawanie samochodu/Układ
elektronicznej kontroli hamulców”.
PODŁĄCZANIE PRZEWODU
SPRZĘGAJĄCEGO
Europejskie prawo stanowi, że przyczepy z hamulcami
o dopuszczalnej masie całkowitej do 3500 kg muszą być
zabezpieczone dodatkowym sprzęgiem lub
przewodem sprzęgającym.
Zalecanym miejscem mocowania przewodu
sprzęgającego przyczepy jest wytłoczone gniazdo
umieszczone przy zaczepie holowniczym.
Z uchwytem mocującym
• W przypadku demontowanego haka przewlecprzewód przez uchwyt mocujący i przypiąć go do
samego siebie. (rys. 145) • W przypadku stałego haka przymocować spinkę
bezpośrednio do zaczepu. Takie rozwiązanie musi
być zatwierdzone przez producenta przyczepy,
ponieważ spinka może nie zapewniać odpowiedniej
wytrzymałości. (rys. 146)(rys. 145) Demontowana kula haka, pętla przewodu
(rys. 146)Niedemontowana kula haka, pętla przewodu
248
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

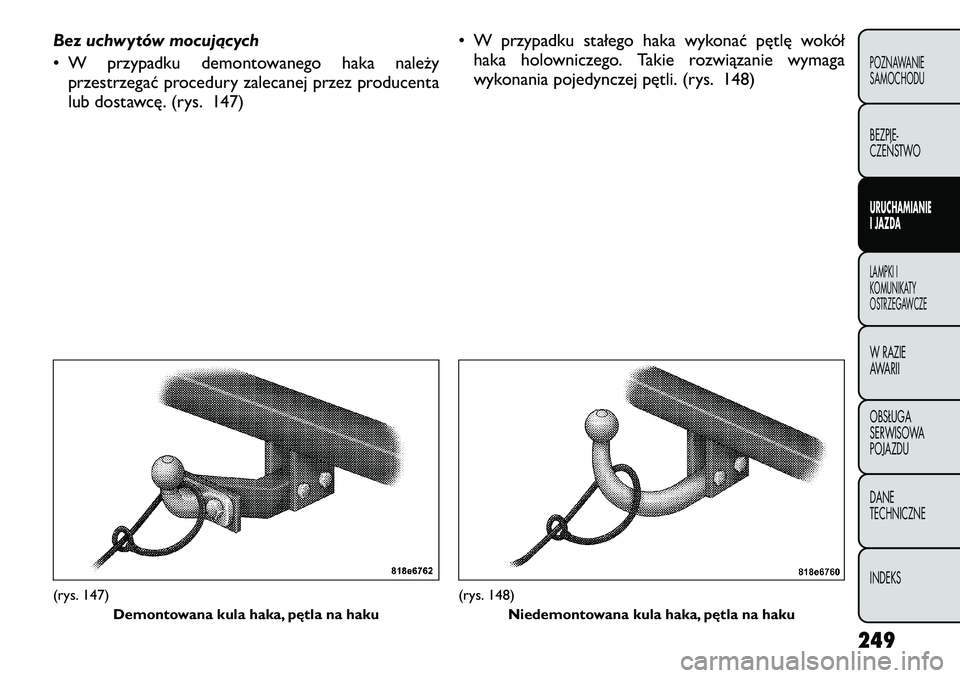

Bez uchwytów mocujących
• W przypadku demontowanego haka należyprzestrzegać procedury zalecanej przez producenta
lub dostawcę. (rys. 147) • W przypadku stałego haka wykonać pętlę wokół
haka holowniczego. Takie rozwiązanie wymaga
wykonania pojedynczej pętli. (rys. 148)(rys. 147) Demontowana kula haka, pętla na haku
(rys. 148)Niedemontowana kula haka, pętla na haku
249
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

OBCIĄŻENIE HOLOWANEJ PRZYCZEPY (MAKSYMALNE WARTOŚCI ZNAMIONOWE
OBCIĄŻENIA PRZYCZEPY)
Na poniższym wykresie zaznaczono maksymalne dopuszczalne obciążenie przyczepy, którą można holować przy
określonym układzie napędowym.Silnik/skrzynia biegów Powierzchnia z przodu Maks. GTW(dopuszczalna masaprzyczepy)
(wersja 5- i 7-osobowa) Maks.
obciążenie haka
holowniczego ◊
(wersja 5- i 7-osobowa)
3,6 l/automatyczna 3,7 m kw. 1100 kg 55 kg
2.0 l Diesel/Ręczna
skrzynia biegów 3,7 m kw. 1100 kg 55 kg
Maksymalną prędkość jazdy z przyczepą określają lokalne przepisy ruchu drogowego
◊ Obciążenie haka holowniczego należy uwzględnić jako część łącznej masy osób i ładunku. Nie może być ono większe
niż wartość podana na etykiecie z informacjami dotyczącymi obciążenia i opon.
OBCIĄŻENIE PRZYCZEPY I HAKA
HOLOWNICZEGO
Równomierne rozłożenie obciążenia po obu stronach
osi przyczepy lub większe obciążenie tylnej części
przyczepy może doprowadzić do znacznego
rozkołysania na boki i w efekcie utraty kontroli nad
pojazdem i przyczepą. Nieprzestrzeganie tej zasady
stanowi przyczynę wielu wypadków z udziałem
przyczep.
Nie wolno przekraczać maksymalnego dopuszczalnego
obciążenia podanego na zaczepie holowniczym.
Podczas obliczania obciążenia osi tylnej pojazdu należy uwzględnić:
• Masę haka holowniczego. • Masę wszelkich ładunków lub wyposażenia
znajdującego się wewnątrz lub zamontowanego na
pojeździe.
• Wagę kierowcy i wszystkich pasażerów.
INFORMACJA: Należy pamiętać, że zwiększenie
masy ładunku w lub na przyczepie oznacza zwiększenie
obciążenia pojazdu. Należy również pamiętać, że
dodatkowe opcje montowane fabrycznie oraz
wyposażenie opcjonalne montowane przez dealera
stanowi część całkowitego obciążenia pojazdu. Aby
zapoznać się z maksymalną dopuszczalną masą
pasażerów i ładunku, zapoznać się z informacjami
umieszczonymi na etykiecie z danymi dotyczącymi
opon i ładowności, znajdującej się na płacie drzwi
250
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
