2012 Alfa Romeo Giulietta Instructieboek (in Dutch)

5
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
UITVOERINGEN MET INSTELBAAR MULTIFUNCTIONEEL DISPLAY
A Snelheidsmeter
B Instelbaar multifunctioneel display
C Toerenteller
D Brandstofmeter met waarschuwingslampje brandstofreserve
E Koelvloeistoftemperatuurmeter met waarschuwingslampje voor te hoge koelvloeistoftemperatuur
mcLampjes alleen aanwezig op dieseluitvoeringen. Bij dieseluitvoeringen heeft de toerenteller een schaal tot 6000 toeren/min.
BELANGRIJK De instrumentenpaneelverlichting kan afhankelijk van de uitvoering verschillen.
A0K0001mfig. 3

6
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
SNELHEIDSMETER
Geeft de snelheid van de auto aan.
TOERENTELLER
De toerenteller geeft het toerental van de motor aan.
BRANDSTOFMETER
De wijzer geeft de hoeveelheid brandstof aan die in de tank aan-
wezig is.
0 – brandstoftank leeg.
1 – brandstoftank vol.
Het lampje in de meter gaat branden als er nog ongeveer 8 tot 10
liter brandstof in de tank aanwezig is; tank in dit geval zo snel
mogelijk.
KOELVLOEISTOFTEMPERATUURMETER
De wijzer geeft de temperatuur aan van de motorkoelvloeistof. Het
lampje in de meter gaat branden bij een te hoge koelvloeistof-
temperatuur; zet in dit geval de motor uit en wendt u tot het Alfa
Romeo Servicenetwerk.
LAMPJES OP HET INSTRUMENTENPANEEL
Algemene opmerkingen
Als een lampje gaat branden, verschijnt bij bepaalde uitvoeringen
ook een bijbehorende melding op het instrumentenpaneel en/of
klinkt er een akoestisch signaal. Deze meldingen zijn beknopt en
uit voorzorg en moeten als een aanvulling worden gezien en niet
als alternatief voor de informatie in dit Instructieboek. Wij raden
u daarom aan dit Instructieboek goed door te lezen. Houdt u bij
een storing altijd aan de aanwijzingen die in dit hoofdstuk be-
schreven worden.
Te laag remvloeistofniveau (rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lamp-
je doven. Het lampje (of het symbool op het display)
gaat branden als het remvloeistofniveau in het reservoir onder
het minimum niveau is gedaald, bijvoorbeeld door een lekkage in
het remsysteem.
Op het display verschijnt de bijbehorende melding.
Aangetrokken handrem (rood)
Als u de contactsleutel in stand MAR draait, gaat het lampje bran-
den. Na enkele seconden moet het lampje doven. Het lampje (of
het symbool op het display) gaat branden als de handrem wordt
aangetrokken. Als de auto in beweging is, hoort u ook een akoes-
tisch signaal.
BELANGRIJK Als het lampje tijdens het rijden gaat branden, con-
troleer dan of de handrem niet is aangetrokken.
x

7
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Storing in EBD
Als bij een draaiende motor tegelijkertijd de waar-
schuwingslampjes
x(rood) en>(geel) gaan bran-
den, dan is er een storing in het EBD-systeem of is
het systeem niet beschikbaar; in dat geval kunnen bij
hard remmen de achterwielen vroegtijdig blokkeren
waardoor de auto kan slippen. Rijd zeer voorzichtig
naar de dichtstbijzijnde vestiging van het Alfa Romeo
Servicenetwerk om het systeem te laten controleren.
Op het display verschijnt de bijbehorende melding.x
>
Storing ABS (geel)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lamp-
je doven. Het lampje (of het symbool op het display)
gaat branden als het systeem defect is. In dat geval blijft het remsy-
steem normaal werken, maar zonder de mogelijkheden van het
ABS. Rijd voorzichtig verder en wendt u zo snel mogelijk tot het Al-
fa Romeo Servicenetwerk. Op het display verschijnt de bijbeho-
rende melding.>
Versleten remblokken (geel)
(voor bepaalde uitvoeringen/markten)
Het lampje (of het symbool op het display) gaat bran-
den als de remblokken van de voor- en achterremmen
versleten zijn; laat de remblokken zo snel mogelijk vervangen.
Op het display verschijnt de betreffende melding.d

8
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Storing airbag (rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje
doven. Als het lampje continu blijft branden, geeft dit een
storing in het airbagsysteem aan. Op het display verschijnt de bijbe-
horende melding.¬
Als het lampje ¬niet gaat branden als u de con-
tactsleutel in stand MAR draait of blijft branden tij-
dens het rijden (er verschijnt ook een melding op
het display), dan is er mogelijk een storing in de veilig-
heidssystemen; in dat geval kunnen de airbags of gor-
delspanners niet geactiveerd worden bij een ongeval of,
in een zeer beperkt aantal gevallen, niet op de juiste wij-
ze geactiveerd worden. Voordat u verder rijdt, dient u con-
tact op te nemen met het Alfa Romeo Servicenetwerk om
het systeem direct te laten controleren.
Een defect lampje ¬wordt weergegeven doordat
het lampje voor de uitgeschakelde frontairbag aan
passagierszijde
“langer dan de normale 4 secon-
den knippert. Daarnaast worden de airbags aan passa-
gierszijde (frontairbag en zij-airbag voor bepaalde uitvoe-
ringen/markten) automatisch uitgeschakeld. In dit geval
kan het lampje
¬geen storingen in de airbag-/gordel-
spannersystemen aangeven. Voordat u verder rijdt, dient
u contact op te nemen met het Alfa Romeo Servicenetwerk
om het systeem direct te laten controleren.
Frontairbag/zij-airbag aan
passagierszijde uitgeschakeld (geel)
Het lampje “gaat branden als de frontairbag en
zij-airbag aan passagierszijde worden uitgeschakeld.
Als u bij ingeschakelde airbags aan passagierszijde de contact-
sleutel in stand MAR draait, gaat het lampje
“enkele secon-
den branden en vervolgens enkele seconden knipperen. Hierna
moet het lampje doven.
“
Een defect lampje “wordt aangegeven door het
branden van het lampje
¬. Bovendien worden de
airbags aan passagierszijde (frontairbag en zij-air-
bag – indien aanwezig) automatisch uitgeschakeld. Voor-
dat u verder rijdt, dient u contact op te nemen met het
Alfa Romeo Servicenetwerk om het systeem direct te la-
ten controleren.

9
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

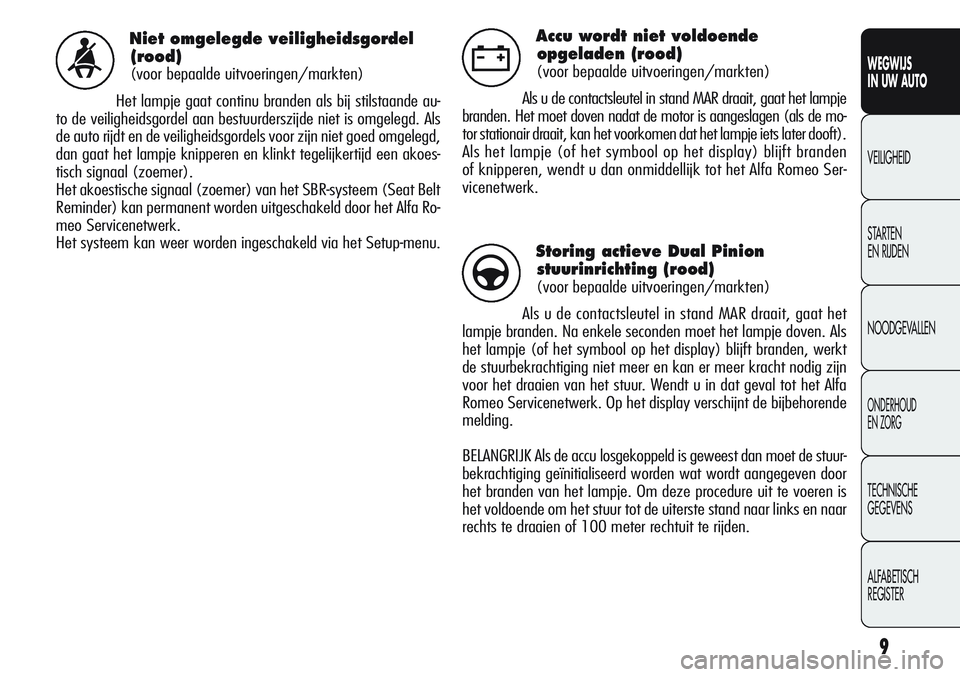

Niet omgelegde veiligheidsgordel
(rood)
(voor bepaalde uitvoeringen/markten)
Het lampje gaat continu branden als bij stilstaande au-
to de veiligheidsgordel aan bestuurderszijde niet is omgelegd. Als
de auto rijdt en de veiligheidsgordels voor zijn niet goed omgelegd,
dan gaat het lampje knipperen en klinkt tegelijkertijd een akoes-
tisch signaal (zoemer).
Het akoestische signaal (zoemer) van het SBR-systeem (Seat Belt
Reminder) kan permanent worden uitgeschakeld door het Alfa Ro-
meo Servicenetwerk.
Het systeem kan weer worden ingeschakeld via het Setup-menu.<
Accu wordt niet voldoende
opgeladen (rood)
(voor bepaalde uitvoeringen/markten)
Als u de contactsleutel in stand MAR draait, gaat het lampje
branden. Het moet doven nadat de motor is aangeslagen (als de mo-
tor stationair draait, kan het voorkomen dat het lampje iets later dooft).
Als het lampje (of het symbool op het display) blijft branden
of knipperen, wendt u dan onmiddellijk tot het Alfa Romeo Ser-
vicenetwerk.w
Storing actieve Dual Pinion
stuurinrichting (rood)
(voor bepaalde uitvoeringen/markten)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje doven. Als
het lampje (of het symbool op het display) blijft branden, werkt
de stuurbekrachtiging niet meer en kan er meer kracht nodig zijn
voor het draaien van het stuur. Wendt u in dat geval tot het Alfa
Romeo Servicenetwerk. Op het display verschijnt de bijbehorende
melding.
BELANGRIJK Als de accu losgekoppeld is geweest dan moet de stuur-
bekrachtiging geïnitialiseerd worden wat wordt aangegeven door
het branden van het lampje. Om deze procedure uit te voeren is
het voldoende om het stuur tot de uiterste stand naar links en naar
rechts te draaien of 100 meter rechtuit te rijden.g

10
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
CONTINU BRANDEN:Te lage motoroliedruk
(rood)
KNIPPEREN:Oliekwaliteit onvoldoende
(voor bepaalde uitvoeringen/markten – rood)
Als u de contactsleutel in stand MAR draait, gaat het lampje bran-
den. Het moet doven zodra de motor is aangeslagen.
1. Te lage motoroliedruk
Het lampje gaat continu branden en er verschijnt een melding op
het display (voor bepaalde uitvoeringen/markten) als de motor-
oliedruk onvoldoende is.
v
Als het lampje vtijdens het rijden gaat branden
(op enkele uitvoeringen verschijnt ook een mel-
ding op het display), zet dan onmiddellijk de mo-
tor uit en wendt u tot het Alfa Romeo Servicenetwerk.
2. Oliekwaliteit onvoldoende
(voor bepaalde uitvoeringen/markten)
Het lampje gaat knipperen en er verschijnt (voor bepaalde uit-
voeringen/markten) een bijbehorende melding op het display.
Afhankelijk van de uitvoering knippert het lampje op de volgende
manier:
❍elke twee uur 1 minuut;
❍telkens 3 minuten, waarbij het lampje telkens 5 seconden
dooft, totdat de olie wordt ververst.Iedere keer als de motor na de eerste melding wordt gestart, blijft
het lampje knipperen op de hierboven beschreven wijze, totdat
de olie wordt ververst. Als aanvulling op het lampje toont het dis-
play (voor bepaalde uitvoeringen/markten) ook een bijbehoren-
de melding.
Het knipperen van dit lampje duidt niet op een defect aan de au-
to, maar geeft aan dat door het normale gebruik van de auto de
olie moet worden ververst.
Motorolie wordt slechter van kwaliteit door:
❍overwegend stadsgebruik van de auto waardoor het regene-
ratieproces van het DPF vaker moet worden uitgevoerd;
❍gebruik van de auto voor korte ritten, waardoor de motor niet
goed op bedrijfstemperatuur komt;
❍het vaak onderbreken van het regeneratieproces dat wordt aan-
gegeven door het branden van het DPF-lampje.
Als het lampje gaat branden, moet de motorolie
van onvoldoende kwaliteit zo snel mogelijk wor-
den ververst; er mag zeker niet nog meer dan
500 km worden doorgereden nadat het lampje voor de
eerste keer is gaan branden. Als bovenstaande richtlijn
niet wordt opgevolgd, dan kan dat ernstige schade aan
de motor veroorzaken en het vervallen van de garantie
tot gevolg hebben. Onthoud dat het branden van dit lamp-
je geen betrekking heeft op de hoeveelheid olie in de mo-
tor. Als het lampje gaat knipperen, dan is het absoluut niet
nodig motorolie bij te vullen.

11
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Te hoge koelvloeistoftemperatuur
(rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje
doven. Het lampje gaat branden als de motor te warm is. Op het
display verschijnt de bijbehorende melding.
Als het lampje gaat branden, moeten de volgende maatregelen
worden genomen:
❍bij normale rij-omstandigheden: stop de auto, zet de motor uit
en controleer of het niveau van de koelvloeistof in het reser-
voir niet onder het MIN-merkteken staat. Als dat wel het geval
is, wacht dan enkele minuten zodat de motor kan afkoelen,
open vervolgens langzaam en voorzichtig de dop, vul koel-
vloeistof bij en controleer of de koelvloeistof tussen het MIN- en
MAX-merkteken op het reservoir staat. Controleer ook of er geen
vloeistof weglekt. Als bij het starten van de motor het lampje
opnieuw gaat branden, wendt u dan tot het Alfa Romeo Ser-
vicenetwerk.
❍Als de auto onder zware bedrijfsomstandigheden wordt gebruikt
(bijvoorbeeld het trekken van een aanhanger bergopwaarts of
met volbeladen auto): verlaag de snelheid en breng, als het
lampje blijft branden, de auto tot stilstand. Wacht 2 tot 3 mi-
nuten met draaiende motor en geef iets gas voor een snellere
circulatie van de koelvloeistof. Zet vervolgens de motor uit. Con-
troleer het vloeistofniveau zoals hiervoor beschreven.
BELANGRIJK Bij zware bedrijfsomstandigheden is het raadzaam de
motor enkele minuten te laten draaien met iets ingetrapt gaspe-
daal voordat u de motor uitzet.
u
Niet goed gesloten portieren (rood)
(voor bepaalde uitvoeringen/markten)
Het lampje (of het symbool op het display) gaat bran-
den als een of meer portieren of de achterklep niet goed
gesloten zijn. Als de auto in beweging is met geopende portieren,
dan klinkt er een akoestisch signaal. Op enkele uitvoeringen gaat
het lampje (of het symbool op het display) ook branden als de mo-
torkap niet goed gesloten is.´
Storing EOBD-/inspuitsysteem (geel)
Als u onder normale omstandigheden de contactsleu-
tel in stand MAR draait, dan gaat het lampje branden.
Het lampje moet doven als de motor is aangeslagen.
Als het lampje blijft branden of tijdens het rijden gaat branden, dan
werkt het inspuitsysteem niet optimaal; als het lampje constant
brandt, dan duidt dit op een storing in het motormanagementsy-
steem; dit kan tot gevolg hebben dat de schadelijke uitlaatgas-
emissie toeneemt, de prestaties verminderen, de auto slechter gaat
rijden en het brandstofverbruik toeneemt.
Op enkele uitvoeringen verschijnt de bijbehorende melding op
het display.
U kunt onder deze omstandigheden doorrijden zonder te veel van
de motor te eisen of met hoge snelheid te rijden. Als lang met
een brandend waarschuwingslampje wordt doorgereden, kunnen
beschadigingen ontstaan. Wendt u zo snel mogelijk tot het Alfa Ro-
meo Servicenetwerk.
Het lampje dooft als de storing verdwijnt. De storing wordt door
het systeem in het geheugen opgeslagen.U

12
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
VDC-systeem (geel)
(voor bepaalde uitvoeringen/markten)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje
doven. Als het lampje (of het symbool op het display) niet dooft
of als het blijft branden tijdens het rijden, wendt u dan zo snel
mogelijk tot het Alfa Romeo Servicenetwerk. Op enkele uitvoerin-
gen verschijnt de bijbehorende melding op het display. Als het lamp-
je knippert tijdens het rijden, dan geeft dit aan dat het VDC-sys-
teem werkt.
Storing ASR
Als u de contactsleutel in stand MAR draait, gaat het lampje bran-
den. Na enkele seconden moet het lampje doven. Als het lampje
(of het symbool op het display) niet dooft of als het blijft bran-
den tijdens het rijden, wendt u dan zo snel mogelijk tot het Alfa
Romeo Servicenetwerk. Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display. Als het lampje knippert tijdens
het rijden, dan geeft dit aan dat het ASR-systeem werkt.
Storing Hill Holder
Het lampje gaat branden en op enkele uitvoeringen verschijnt
het symbool
*en een melding op het display, bij een storing in
het Hill Holder-systeem. Wendt u in dit geval tot het Alfa Romeo
Servicenetwerk.
á
OPMERKING
(alleen geldig voor benzinemotoren)
Een knipperend lampje duidt op een mogelijke beschadiging van
de katalysator.
Als het lampje knippert, moet het gaspedaal worden losgelaten zo-
dat de motor met lage toerentallen draait en het lampje niet meer
knippert; u kunt met matige snelheid doorrijden waarbij rij-om-
standigheden moeten worden vermeden die kunnen leiden tot het
opnieuw gaan knipperen van het lampje. U dient zo snel moge-
lijk contact op te nemen met het Alfa Romeo Servicenetwerk.
Als u de contactsleutel in stand MAR draait en lamp-
je
Ugaat niet branden of het gaat tijdens de rit
continu of knipperend branden (op enkele uitvoe-
ringen verschijnt ook een melding op het display), wendt
u dan zo snel mogelijk tot het Alfa Romeo Servicenetwerk.
De werking van het lampje
Ukan met speciale appara-
tuur door de verkeerspolitie gecontroleerd worden. Houdt
u aan de wetgeving van het land waarin u rijdt.
