Page 9 of 276

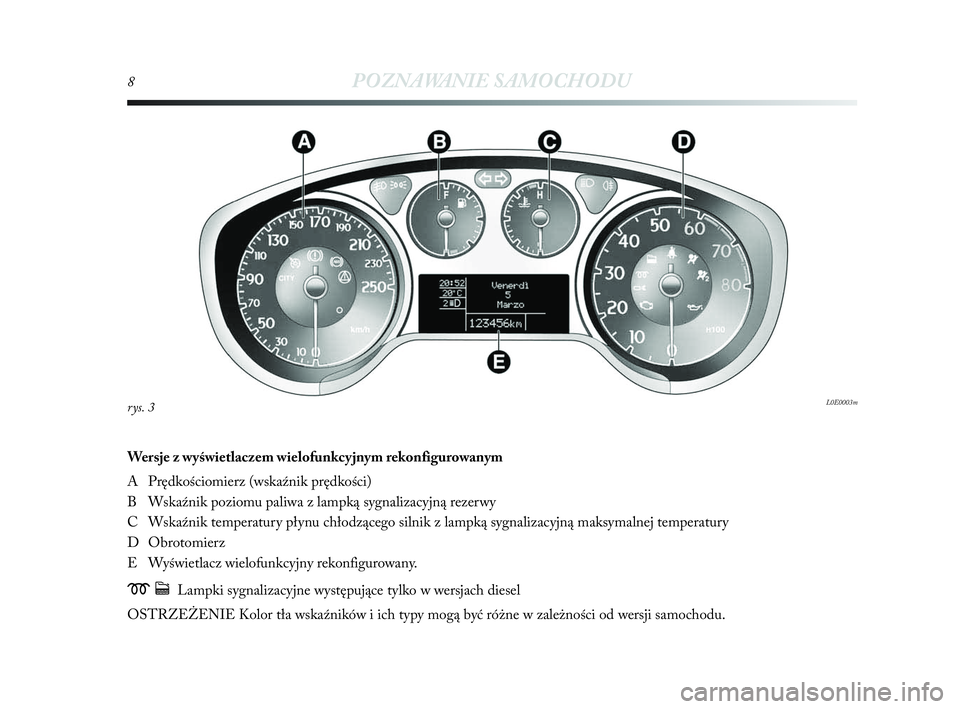

8POZNAWANIE SAMOCHODU
Wersje z wyświetlaczem wielofunkcyjnym rekonfigurowanym
A Prędkościomierz (wskaźnik prędkości)
B Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy
C Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
D Obrotomierz
E Wyświetlacz wielofunkcyjny rekonfigurowany.
mcLampki sygnalizacyjne występujące tylko w wersjach diesel
OSTRZEŻENIE Kolor tła wskaźników i ich typy mogą być różne w zależności od wersji samochodu.
rys. 3L0E0003m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 8
Page 10 of 276

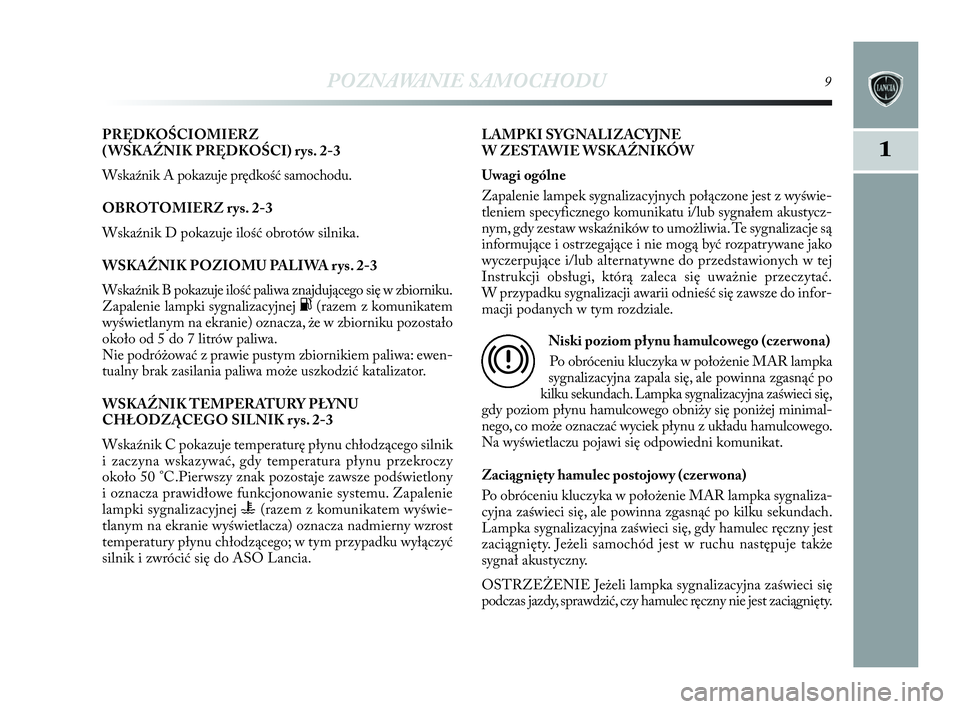

POZNAWANIE SAMOCHODU9
1
PRĘDKOŚCIOMIERZ
( WSKAŹNIK PRĘDKOŚCI) rys. 2-3
Wskaźnik A pokazuje prędkość samochodu.
OBROTOMIERZ rys. 2-3
Wskaźnik D pokazuje ilość obrotów silnika.
WSKAŹNIK POZIOMU PALIWA rys. 2-3
Wskaźnik B pokazuje ilość paliwa znajdującego się w zbiorniku.
Zapalenie lampki sygnalizacyjnej
K(razem z komunikatem
wyświetlanym na ekranie) oznacza, że w zbiorniku pozostało
około od 5 do 7 litrów paliwa.
Nie podróżować z prawie pustym zbiornikiem paliwa: ewen-
tualny brak zasilania paliwa może uszkodzić katalizator.
WSKAŹNIK TEMPERATURY PŁYNU
CHŁODZĄCEGO SILNIK rys. 2-3
Wskaźnik C pokazuje temperaturę płynu chłodzącego silnik
i zaczyna wskazywać, gdy temperatura płynu przekroczy
około 50 °C.Pierwszy znak pozostaje zawsze podświetlony
i oznacza prawidłowe funkcjonowanie systemu. Zapalenie
lampki sygnalizacyjnej
u(razem z komunikatem wyświe-
tlanym na ekranie wyświetlacza) oznacza nadmierny wzrost
temperatury płynu chłodzącego; w tym przypadku wyłączyć
silnik i zwrócić się do ASO Lancia.LAMPKI SYGNALIZACYJNE
W ZESTAWIE WSKAŹNIKÓW
Uwagi ogólne
Zapalenie lampek sygnalizacyjnych połączone jest z wyświe-
tleniem specyficznego komunikatu i/lub sygnałem akustycz-
nym, gdy zestaw wskaźników to umożliwia. Te sygnalizacje są
informujące i ostrzegające i nie mogą być rozpatrywane jako
wyczerpujące i/lub alternatywne do przedstawionych w tej
Instrukcji obsługi, którą zaleca się uważnie przeczytać.
W przypadku sygnalizacji awarii odnieść się zawsze do infor-
macji podanych w tym rozdziale.
Niski poziom płynu hamulcowego (czer wona)
Po obróceniu kluczyka w położenie MAR lampka
sygnalizacyjna zapala się, ale powinna zgasnąć po
kilku sekundach. Lampka sygnalizacyjna zaświeci się,
gdy poziom płynu hamulcowego obniży się poniżej minimal-
nego, co może oznaczać wyciek płynu z układu hamulcowego.
Na wyświetlaczu pojawi się odpowiedni komunikat.
Zaciągnięty hamulec postojowy (czer wona)
Po obróceniu kluczyka w położenie MAR lampka sygnaliza-
cyjna zaświeci się, ale powinna zgasnąć po kilku sekundach.
Lampka sygnalizacyjna zaświeci się, gdy hamulec ręczny jest
zaciągnięty. Jeżeli samochód jest w ruchu następuje także
sygnał akustyczny.
OSTRZEŻENIE Jeżeli lampka sygnalizacyjna zaświeci się
podczas jazdy, sprawdzić, czy hamulec ręczny nie jest zaciągnięty.
x
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 9
Page 11 of 276

10POZNAWANIE SAMOCHODU
Jeżeli lampka sygnalizacyjna xzaświeci się pod-
czas jazdy (jednocześnie wyświetli się komunikat
na wyświetlaczu) zatrzymać się natychmiast
i zwrócić się do ASO Lancia.
Zużyte klocki hamulcowe
(żółto pomarańczowa)
Lampka sygnalizacyjna (lub symbol na wyświe-
tlaczu) zapali się, gdy klocki hamulców przednich są
zużyte; w tym przypadku wymienić je możliwie jak najszybciej.
Na wyświetlaczu pojawi się odpowiedni komunikat.
d
Awaria poduszki powietrznej air bag
(czer wona)
Po obróceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeci się, ale powinna zgasnąć po
kilku sekundach. Ciągłe świecenie się lampki sygnalizacyjnej
oznacza uszkodzenie układu poduszek powietrznych.
Na wyświetlaczu pojawi się odpowiedni komunikat.
¬
Jeżeli lampka sygnalizacyjna ¬nie zapali się po
obróceniu kluczyka w położenie MAR lub pozo-
stanie zapalona podczas jazdy samochodu (razem
z komunikatem na wyświetlaczu) możliwe jest, że
wystąpiło uszkodzenie systemów bezpieczeństwa; w tym
przypadku poduszki powietrzne lub napinacze mogą nie
uaktywnić się podczas wypadku lub w ograniczonej ilo-
ści przypadków, uaktywnić się nieprawidłowo. Przed
rozpoczęciem jazdy skontaktować się z ASO Lancia, aby
bezzwłocznie sprawdzić system.
Awaria EBD (czer wona)
Równoczesne zapalenie się lampek sygnali -
zacyjnychx
i >przy uruchomionym silniku
oznacza że system EBD jest niesprawny lub jest
niedostępny; w typ przypadku podczas gwałtow-
nego hamowania może wystąpić zablokowanie kół
tylnych i w konsekwencji możliwość poślizgu.
Prowadzić samochód bardzo ostrożnie i zwrócić się
natychmiast do ASO Lancia w celu sprawdzenia układu.
Na wyświetlaczu pojawi się odpowiedni komunikat.x
>
OSTRZEŻENIE Ponieważ samochód wyposażony jest
w czujniki zużycia przednich kloców hamulcowych, przy okazji
ich wymiany sprawdzić także klocki hamulcowe tylne.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 10
Page 12 of 276

POZNAWANIE SAMOCHODU11

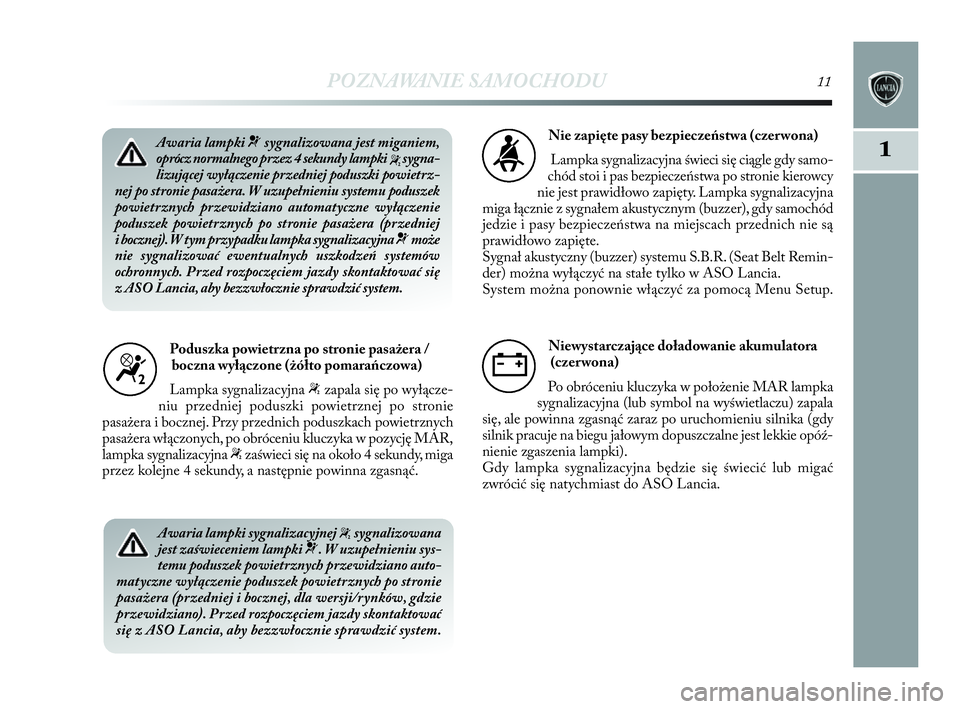

1Awaria lampki ¬sygnalizowana jest miganiem,
oprócz normalnego przez 4 sekundy lampki
“sygna-
lizującej wyłączenie przedniej poduszki powietrz-
nej po stronie pasażera. W uzupełnieniu systemu poduszek
powietrznych przewidziano automatyczne wyłączenie
poduszek powietrznych po stronie pasażera (przedniej
i bocznej). W tym przypadku lampka sygnalizacyjna
¬może
nie sygnalizować ewentualnych uszkodzeń systemów
ochronnych. Przed rozpoczęciem jazdy skontaktować się
z ASO Lancia, aby bezzwłocznie sprawdzić system.
Poduszka powietrzna po stronie pasażera /
boczna wyłączone (żółto pomarańczowa)
Lampka sygnalizacyjna
“zapala się po wyłącze-
niu przedniej poduszki powietrznej po stronie
pasażera i bocznej. Przy przednich poduszkach powietrznych
pasażera włączonych, po obróceniu kluczyka w pozycję MAR,
lampka sygnalizacyjna
“zaświeci się na około 4 sekundy, miga
przez kolejne 4 sekundy, a
następnie powinna zgasnąć.
Awaria lampki sygnalizacyjnej “sygnalizowana
jest zaświeceniem lampki
¬. W uzupełnieniu sys-
temu poduszek powietrznych przewidziano auto-
matyczne wyłączenie poduszek powietrznych po stronie
pasażera (przedniej i bocznej, dla wersji/rynków, gdzie
przewidziano). Przed rozpoczęciem jazdy skontaktować
się z ASO Lancia, aby bezzwłocznie sprawdzić system.
Nie zapięte pasy bezpieczeństwa (czer wona)
Lampka sygnalizacyjna świeci się ciągle gdy samo-
chód stoi i pas bezpieczeństwa po stronie kierowcy
nie jest prawidłowo zapięty. Lampka sygnalizacyjna
miga łącznie z sygnałem akustycznym (buzzer), gdy samochód
jedzie i pasy bezpieczeństwa na miejscach przednich nie są
prawidłowo zapięte.
Sygnał akustyczny (buzzer) systemu S.B.R. (Seat Belt Remin-
der) można wyłączyć na stałe tylko w ASO Lancia.
System można ponownie włączyć za pomocą Menu Setup.
<
“
Niewystarczające doładowanie akumulatora
(czer wona)
Po obróceniu kluczyka w położenie MAR lampka
sygnalizacyjna (lub symbol na wyświetlaczu) zapala
się, ale powinna zgasnąć zaraz po uruchomieniu silnika (gdy
silnik pracuje na biegu jałowym dopuszczalne jest lekkie opóź-
nienie zgaszenia lampki).
Gdy lampka sygnalizacyjna będzie się świecić lub migać
zwrócić się natychmiast do ASO Lancia.
w
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 11
Page 13 of 276

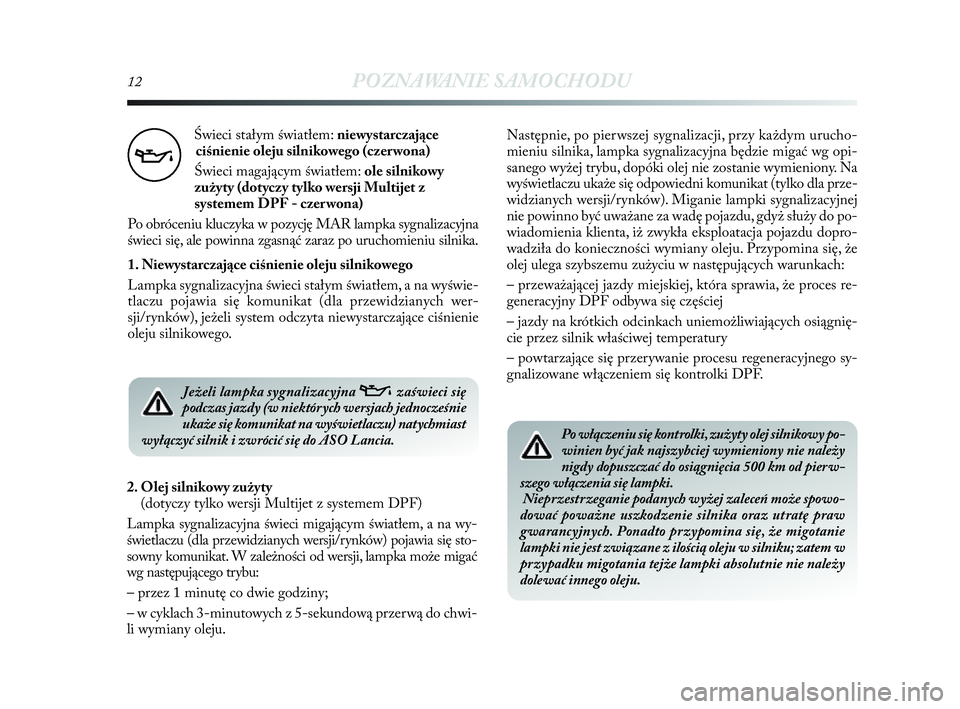

12POZNAWANIE SAMOCHODU
Świeci stałym światłem: niewystarczające
ciśnienie oleju silnikowego (czer wona)
Świeci magającym światłem: ole silnikowy
zużyty (dotyczy tylko wersji Multijet z
systemem DPF - czer wona)
Po obróceniu kluczyka w pozycję MAR lampka sygnalizacyjna
świeci się, ale powinna zgasnąć zaraz po uruchomieniu silnika.
1. Niewystarczające ciśnienie oleju silnikowego
Lampka sygnalizacyjna świeci stałym światłem, a na wyświe-
tlaczu pojawia się komunikat (dla przewidzianych wer-
sji/rynków), jeżeli system odczyta niewystarczające ciśnienie
oleju silnikowego.
v
Jeżeli lampka sygnalizacyjna vzaświeci się
podczas jazdy (w niektórych wersjach jednocześnie
ukaże się komunikat na wyświetlaczu) natychmiast
wyłączyć silnik i zwrócić się do ASO Lancia.
Po włączeniu się kontrolki, zużyty olej silnikowy po-
winien być jak najszybciej wymieniony nie należy
nigdy dopuszczać do osiągnięcia 500 km od pierw-
szego włączenia się lampki.
Nieprzestrzeganie podanych wyżej zaleceń może spowo-
dować poważne uszkodzenie silnika oraz utratę praw
gwarancyjnych. Ponadto przypomina się, że migotanie
lampki nie jest związane z ilością oleju w silniku; zatem w
przypadku migotania tejże lampki absolutnie nie należy
dolewać innego oleju.
2. Olej silnikowy zużyty
(dotyczy tylko wersji Multijet z systemem DPF)
Lampka sygnalizacyjna świeci migającym światłem, a na wy-
świetlaczu (dla przewidzianych wersji/rynków) pojawia się sto-
sowny komunikat. W zależności od wersji, lampka może migać
wg następującego trybu:
– przez 1 minutę co dwie godziny;
– w cyklach 3-minutowych z 5-sekundową przerwą do chwi-
li wymiany oleju.Następnie, po pierwszej sygnalizacji, przy każdym urucho-
mieniu silnika, lampka sygnalizacyjna będzie migać wg opi-
sanego wyżej trybu, dopóki olej nie zostanie wymieniony. Na
wyświetlaczu ukaże się odpowiedni komunikat (tylko dla prze-
widzianych wersji/rynków). Miganie lampki sygnalizacyjnej
nie powinno być uważane za wadę pojazdu, gdyż służy do po-
wiadomienia klienta, iż zwykła eksploatacja pojazdu dopro-
wadziła do konieczności wymiany oleju. Przypomina się, że
olej ulega szybszemu zużyciu w następujących warunkach:
– przeważającej jazdy miejskiej, która sprawia, że proces re-
generacyjny DPF odbywa się częściej
– jazdy na krótkich odcinkach uniemożliwiających osiągnię-
cie przez silnik właściwej temperatury
– powtarzające się przerywanie procesu regeneracyjnego sy-
gnalizowane włączeniem się kontrolki DPF.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 12
Page 14 of 276

POZNAWANIE SAMOCHODU13
1
Awaria elektrycznego wspomagania
kierownicy „Dualdrive” (czer wona)
Po obróceniu kluczyka w położenie MAR, lampka
sygnalizacyjna zapala się, ale powinna zgasnąć po
kilku sekundach.
Jeżeli lampka sygnalizacyjna (lub symbol na wyświetlaczu) pozo-
stanie zapalona, nie ma efektu elektrycznego wspomagania
kierownicy i trzeba użyć dużo większej siły przy obrocie kie-
rownicą, aby utrzymać możliwość kierowania samochodem.
W tym przypadku zwrócić się do ASO Lancia.
Na wyświetlaczu pojawi się odpowiedni komunikat.
g
Włączone elektryczne wspomaganie
kierownicy „Dualdrive”
Lampka sygnalizacyjna (lub napis CITY na
wyświetlaczu) zapali się, gdy włączone zostanie elek-
tryczne wspomaganie kierownicy „Dualdrive” naciskając odpo-
wiedni przycisk. Po ponownym naciśnięciu przycisku
wskazanie CITY zgaśnie.
CITY
Nadmierna temperatura płynu chłodzącego
silnik (czer wona)
Po obróceniu kluczyka w położenie MAR lampka
sygnalizacyjna zapala się, ale powinna zgasnąć po kilku
sekundach. Lampka sygnalizacyjna zaświeci się gdy silnik jest
przegrzany. Jeżeli lampka sygnalizacyjna zaświeci należy:
❍w przypadku jazdy normalnej: zatrzymać samochód, wyłą-
czyć silnik i sprawdzić, czy poziom płynu chłodzącego
w zbiorniku wyrównawczym nie znajduje poniżej znaku
MIN.
u
W tym przypadku zaczekać kilka minut, aby umożliwić ochło-
dzenie się silnika, następnie odkręcić powoli i ostrożnie korek,
dolać płynu chłodzącego i sprawdzić czy poziom płynu usta-
lił się pomiędzy znakami MIN i MAX znajdującymi się na
zbiorniku wyrównawczym. Ponadto sprawdzić wzrokowo, czy
nie występują ewentualne wycieki płynu. Jeżeli przy następ-
nym uruchomieniu silnika lampka ponownie zaświeci się,
zwrócić się do ASO Lancia.
❍W przypadku intensywnej jazdy samochodu (na przykład
holowanie przyczepy pod górę lub samochodem całkowi-
cie obciążonym), zwolnić, a
gdy lampka sygnalizacyjna pozo-
stanie nadal zapalona zatrzymać samochód. Zaczekać 2 lub
3 minuty nie wyłączając silnika i zwiększyć lekko obroty, aby
spowodować szybsze krążenie płynu chłodzącego, następnie
wyłączyć silnik. Sprawdzić czy poziom płynu chłodzącego
jest prawidłowy jak opisany poprzednio.
OSTRZEŻENIE W przypadku jazdy bardzo intensywnej
zaleca się pozostawić silnik pracujący i lekko przyspieszać
przez kilka minut przed jego wyłączeniem.
Na wyświetlaczu pojawi się odpowiedni komunikat.
Niedokładnie zamknięte drzwi (czer wona)
Lampka sygnalizacyjna (lub symbol na wyświe-
tlaczu) zapala się, kiedy jedne lub więcej drzwi nie
są dokładnie zamknięte. Przy drzwiach otwartych
podczas jazdy wyemitowany zostanie sygnał akustyczny.
W wersjach z wyświetlaczem wielofunkcyjnym lampka sygna-
lizacyjna zapala się także, gdy pokrywa silnika i/lub pokrywa
bagażnika nie są dokładnie zamknięte. Na wyświetlaczu pojawi
się odpowiedni komunikat.
´
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 13
Page 15 of 276

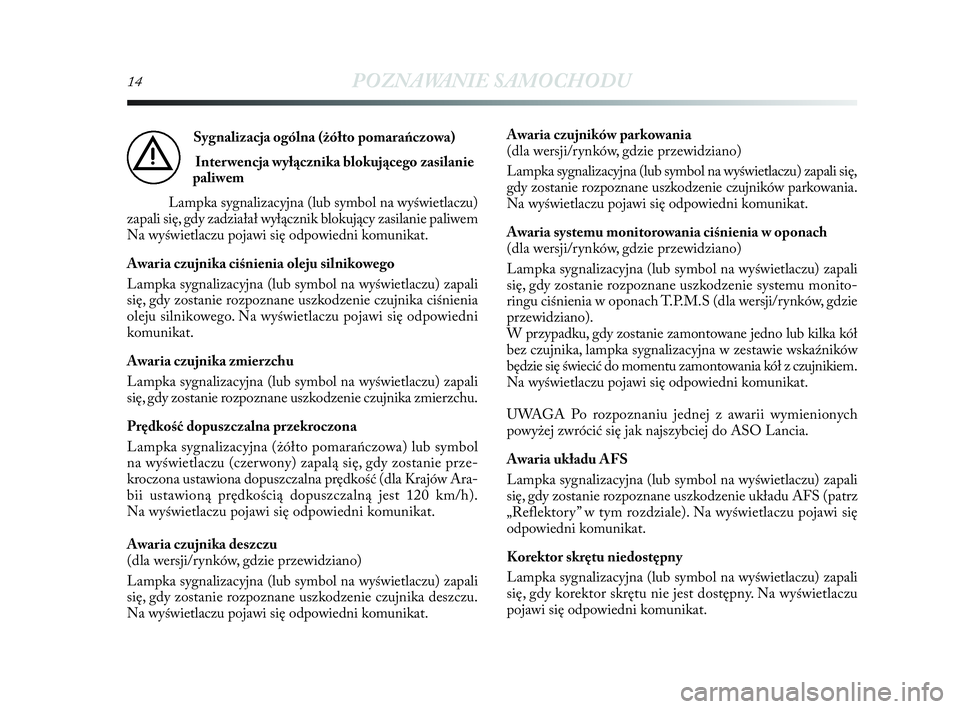

14POZNAWANIE SAMOCHODU
Sygnalizacja ogólna (żółto pomarańczowa)
Inter wencja wyłącznika blokującego zasilanie
paliwem
Lampka sygnalizacyjna (lub symbol na wyświetlaczu)
zapali się, gdy zadziałał wyłącznik blokujący zasilanie paliwem
Na wyświetlaczu pojawi się odpowiedni komunikat.
Awaria czujnika ciśnienia oleju silnikowego
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zapali
się, gdy zostanie rozpoznane uszkodzenie czujnika ciśnienia
oleju silnikowego. Na wyświetlaczu pojawi się odpowiedni
komunikat.
Awaria czujnika zmierzchu
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zapali
się, gdy zostanie rozpoznane uszkodzenie czujnika zmierzchu.
Prędkość dopuszczalna przekroczona
Lampka sygnalizacyjna (żółto pomarańczowa) lub symbol
na wyświetlaczu (czerwony) zapalą się, gdy zostanie prze-
kroczona ustawiona dopuszczalna prędkość (dla Krajów Ara-
bii ustawioną prędkością dopuszczalną jest 120 km/h).
Na wyświetlaczu pojawi się odpowiedni komunikat.
Awaria czujnika deszczu
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zapali
się, gdy zostanie rozpoznane uszkodzenie czujnika deszczu.
Na wyświetlaczu pojawi się odpowiedni komunikat.
è
Awaria czujników parkowania
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zapali się,
gdy zostanie rozpoznane uszkodzenie czujników parkowania.
Na wyświetlaczu pojawi się odpowiedni komunikat.
Awaria systemu monitorowania ciśnienia w oponach
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zapali
się, gdy zostanie rozpoznane uszkodzenie systemu monito-
ringu ciśnienia w oponach T.P.M.S (dla wersji/rynków, gdzie
przewidziano).
W przypadku, gdy zostanie zamontowane jedno lub kilka kół
bez czujnika, lampka sygnalizacyjna w zestawie wskaźników
będzie się świecić do momentu zamontowania kół z czujnikiem.
Na wyświetlaczu pojawi się odpowiedni komunikat.
UWAGA Po rozpoznaniu jednej z awarii wymienionych
powyżej zwrócić się jak najszybciej do ASO Lancia.
Awaria układu AFS
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zapali
się, gdy zostanie rozpoznane uszkodzenie układu AFS (patrz
„Reflektory” w tym rozdziale). Na wyświetlaczu pojawi się
odpowiedni komunikat.
Korektor skrętu niedostępny
Lampka sygnalizacyjna (lub symbol na wyświetlaczu) zapali
się, gdy korektor skrętu nie jest dostępny. Na wyświetlaczu
pojawi się odpowiedni komunikat.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 14
Page 16 of 276

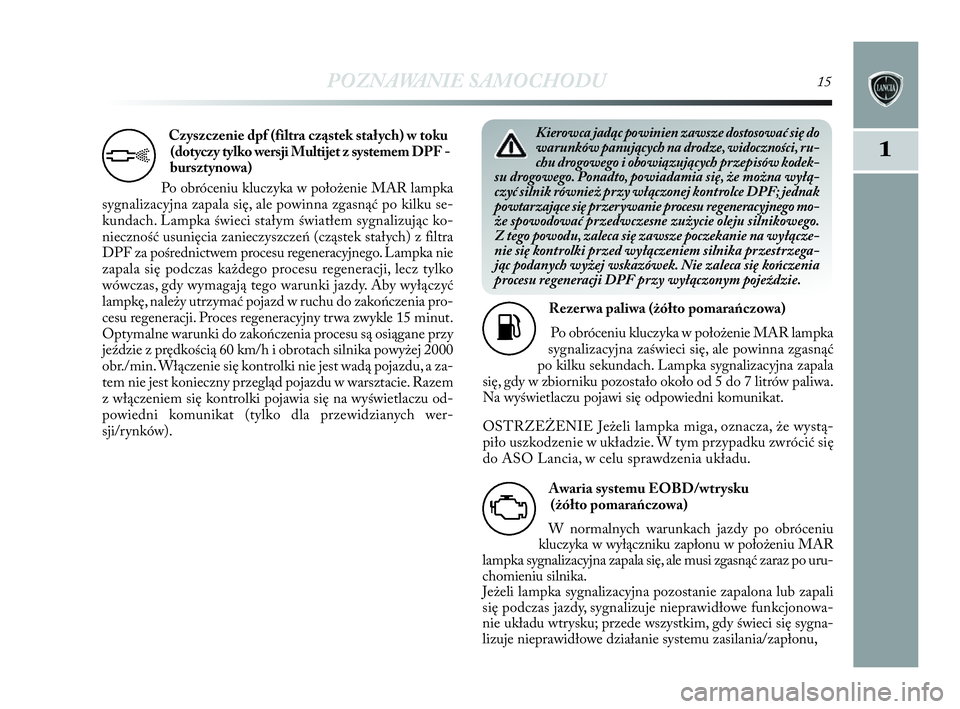

POZNAWANIE SAMOCHODU15
1
Czyszczenie dpf (filtra cząstek stałych) w toku
(dotyczy tylko wersji Multijet z systemem DPF -
bursztynowa)
Po obróceniu kluczyka w położenie MAR lampka
sygnalizacyjna zapala się, ale powinna zgasnąć po kilku se-
kundach. Lampka świeci stałym światłem sygnalizując ko-
nieczność usunięcia zanieczyszczeń (cząstek stałych) z filtra
DPF za pośrednictwem procesu regeneracyjnego. Lampka nie
zapala się podczas każdego procesu regeneracji, lecz tylko
wówczas, gdy wymagają tego warunki jazdy. Aby wyłączyć
lampkę, należy utrzymać pojazd w ruchu do zakończenia pro-
cesu regeneracji. Proces regeneracyjny trwa zwykle 15 minut.
Optymalne warunki do zakończenia procesu są osiągane przy
jeździe z prędkością 60 km/h i obrotach silnika powyżej 2000
obr./min. Włączenie się kontrolki nie jest wadą pojazdu, a za-
tem nie jest konieczny przegląd pojazdu w warsztacie. Razem
z włączeniem się kontrolki pojawia się na wyświetlaczu od-
powiedni komunikat (tylko dla przewidzianych wer-
sji/rynków).
h
Rezer wa paliwa (żółto pomarańczowa)
Po obróceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeci się, ale powinna zgasnąć
po kilku sekundach. Lampka sygnalizacyjna zapala
się, gdy w zbiorniku pozostało około od 5 do 7 litrów paliwa.
Na wyświetlaczu pojawi się odpowiedni komunikat.
OSTRZEŻENIE Jeżeli lampka miga, oznacza, że wystą-
piło uszkodzenie w układzie. W tym przypadku zwrócić się
do ASO Lancia, w celu sprawdzenia układu.
K
Awaria systemu EOBD/wtrysku
(żółto pomarańczowa)
W normalnych warunkach jazdy po obróceniu
kluczyka w wyłączniku zapłonu w położeniu MAR
lampka sygnalizacyjna zapala się, ale musi zgasnąć zaraz po uru-
chomieniu silnika.
Jeżeli lampka sygnalizacyjna pozostanie zapalona lub zapali
się podczas jazdy, sygnalizuje nieprawidłowe funkcjonowa-
nie układu wtrysku; przede wszystkim, gdy świeci się sygna-
lizuje nieprawidłowe działanie systemu zasilania/zapłonu,
U
Kierowca jadąc powinien zawsze dostosować się do
warunków panujących na drodze, widoczności, ru-
chu drogowego i obowiązujących przepisów kodek-
su drogowego. Ponadto, powiadamia się, że można wyłą-
czyć silnik również przy włączonej kontrolce DPF; jednak
powtarzające się przerywanie procesu regeneracyjnego mo-
że spowodować przedwczesne zużycie oleju silnikowego.
Z tego powodu, zaleca się zawsze poczekanie na wyłącze-
nie się kontrolki przed wyłączeniem silnika przestrzega-
jąc podanych wyżej wskazówek. Nie zaleca się kończenia
procesu regeneracji DPF przy wyłączonym pojeździe.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 15
