2010 Lancia Delta Instrukcja obsługi (in Polish)

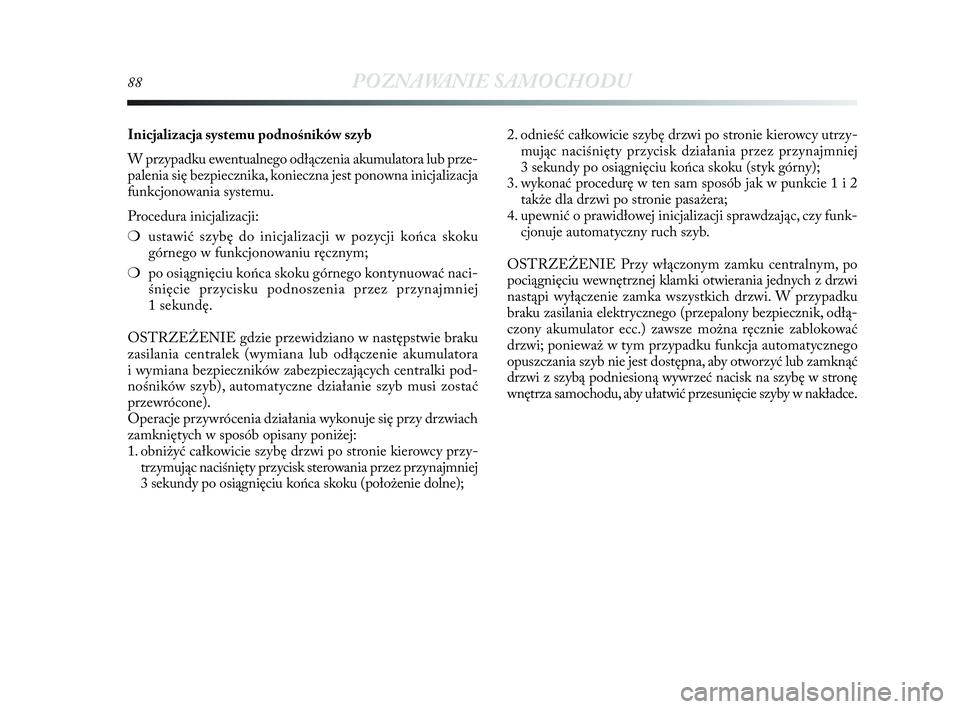

88POZNAWANIE SAMOCHODU
Inicjalizacja systemu podnośników szyb
W przypadku ewentualnego odłączenia akumulatora lub prze-
palenia się bezpiecznika, konieczna jest ponowna inicjalizacja
funkcjonowania systemu.
Procedura inicjalizacji:
❍ustawić szybę do inicjalizacji w pozycji końca skoku
górnego w funkcjonowaniu ręcznym;
❍po osiągnięciu końca skoku górnego kontynuować naci-
śnięcie przycisku podnoszenia przez przynajmniej
1 sekundę.
OSTRZEŻENIE gdzie przewidziano w następstwie braku
zasilania centralek (wymiana lub odłączenie akumulatora
i wymiana bezpieczników zabezpieczających centralki pod-
nośników szyb), automatyczne działanie szyb musi zostać
przewrócone).
Operacje przywrócenia działania wykonuje się przy drzwiach
zamkniętych w sposób opisany poniżej:
1. obniżyć całkowicie szybę drzwi po stronie kierowcy przy-
trzymując naciśnięty przycisk sterowania przez przynajmniej
3 sekundy po osiągnięciu końca skoku (położenie dolne);2. odnieść całkowicie szybę drzwi po stronie kierowcy utrzy-
mując naciśnięty przycisk działania przez przynajmniej
3 sekundy po osiągnięciu końca skoku (styk górny);
3. wykonać procedurę w ten sam sposób jak w punkcie 1 i 2
także dla drzwi po stronie pasażera;
4. upewnić o prawidłowej inicjalizacji sprawdzając, czy funk-
cjonuje automatyczny ruch szyb.
OSTRZEŻENIE Przy włączonym zamku centralnym, po
pociągnięciu wewnętrznej klamki otwierania jednych z drzwi
nastąpi wyłączenie zamka wszystkich drzwi. W przypadku
braku zasilania elektrycznego (przepalony bezpiecznik, odłą-
czony akumulator ecc.) zawsze można ręcznie zablokować
drzwi; ponieważ w tym przypadku funkcja automatycznego
opuszczania szyb nie jest dostępna, aby otworzyć lub zamknąć
drzwi z szybą podniesioną wywrzeć nacisk na szybę w stronę
wnętrza samochodu, aby ułatwić przesunięcie szyby w nakładce.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 88

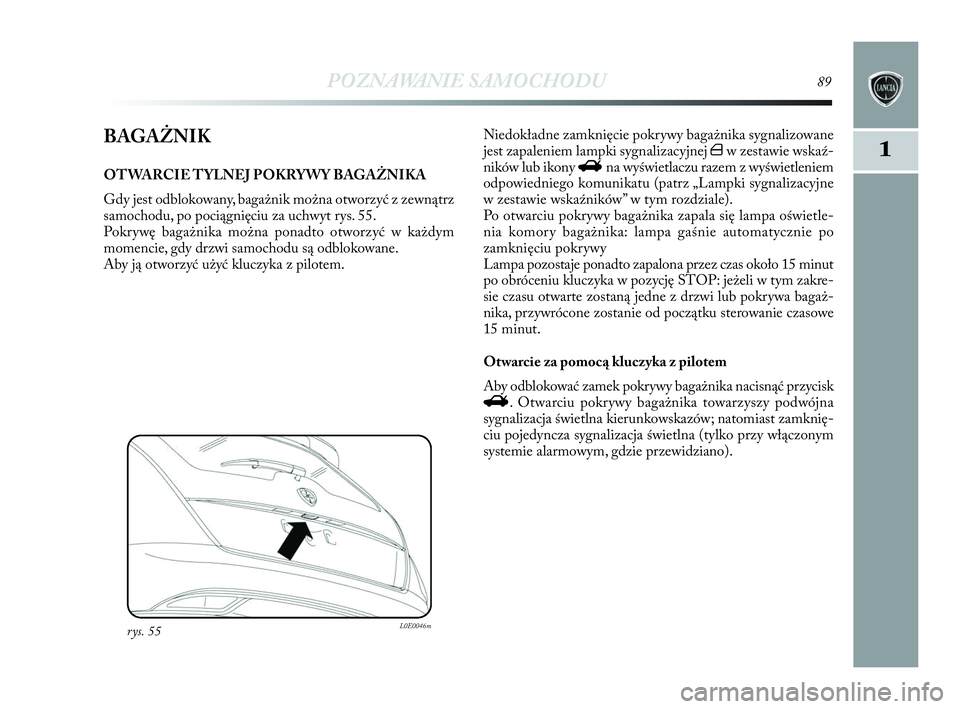

POZNAWANIE SAMOCHODU89
1BAGAŻNIK
OTWARCIE TYLNEJ POKRYWY BAGAŻNIKA
Gdy jest odblokowany, bagażnik można otworzyć z zewnątrz
samochodu, po pociągnięciu za uchwyt rys. 55.
Pokrywę bagażnika można ponadto otworzyć w każdym
momencie, gdy drzwi samochodu są odblokowane.
Aby ją otworzyć użyć kluczyka z pilotem.
rys. 55L0E0046m
Niedokładne zamknięcie pokrywy bagażnika sygnalizowane
jest zapaleniem lampki sygnalizacyjnej
´w zestawie wskaź-
ników lub ikony
Rna wyświetlaczu razem z wyświetleniem
odpowiedniego komunikatu (patrz „Lampki sygnalizacyjne
w zestawie wskaźników” w tym rozdziale).
Po otwarciu pokrywy bagażnika zapala się lampa oświetle-
nia komory bagażnika: lampa gaśnie automatycznie po
zamknięciu pokrywy
Lampa pozostaje ponadto zapalona przez czas około 15 minut
po obróceniu kluczyka w pozycję STOP: jeżeli w tym zakre-
sie czasu otwarte zostaną jedne z drzwi lub pokrywa bagaż-
nika, przywrócone zostanie od początku sterowanie czasowe
15 minut.
Otwarcie za pomocą kluczyka z pilotem
Aby odblokować zamek pokrywy bagażnika nacisnąć przycisk
R. Otwarciu pokrywy bagażnika towarzyszy podwójna
sygnalizacja świetlna kierunkowskazów; natomiast zamknię-
ciu pojedyncza sygnalizacja świetlna (tylko przy włączonym
systemie alarmowym, gdzie przewidziano).
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 89

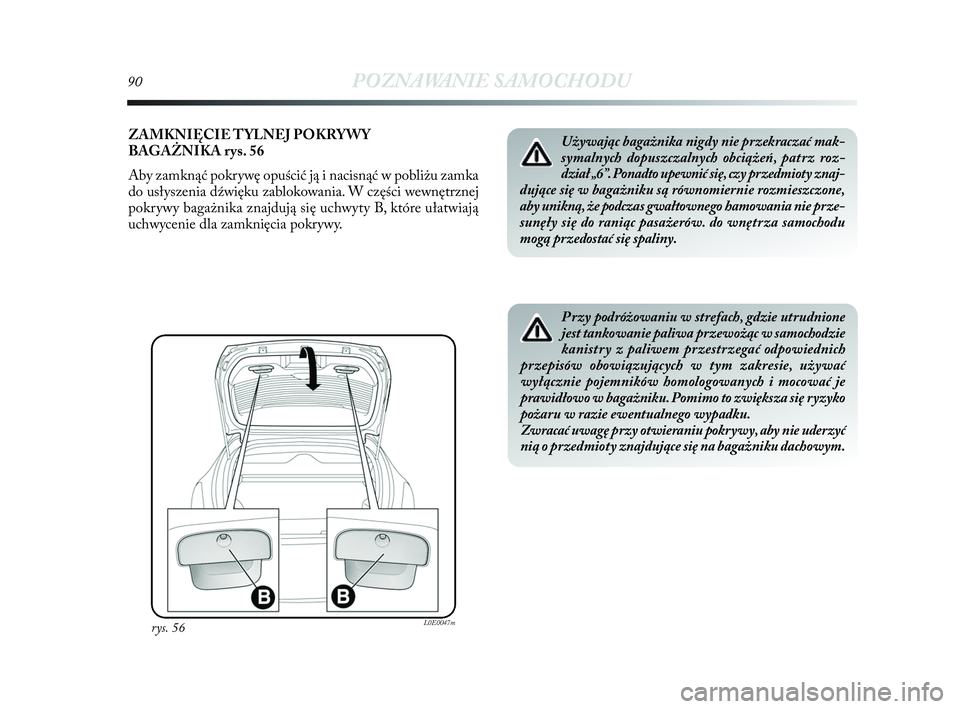

90POZNAWANIE SAMOCHODU
ZAMKNIĘCIE TYLNEJ POKRYWY
BAGAŻNIKA rys. 56
Aby zamknąć pokrywę opuścić ją i nacisnąć w pobliżu zamka
do usłyszenia dźwięku zablokowania. W części wewnętrznej
pokrywy bagażnika znajdują się uchwyty B, które ułatwiają
uchwycenie dla zamknięcia pokrywy.
rys. 56L0E0047m
Przy podróżowaniu w strefach, gdzie utrudnione
jest tankowanie paliwa przewożąc w samochodzie
kanistry z paliwem przestrzegać odpowiednich
przepisów obowiązujących w tym zakresie, używać
wyłącznie pojemników homologowanych i mocować je
prawidłowo w bagażniku. Pomimo to zwiększa się ryzyko
pożaru w razie ewentualnego wypadku.
Zwracać uwagę przy otwieraniu pokrywy, aby nie uderzyć
nią o przedmioty znajdujące się na bagażniku dachowym.
Używając bagażnika nigdy nie przekraczać mak-
symalnych dopuszczalnych obciążeń, patrz roz-
dział „6”. Ponadto upewnić się, czy przedmioty znaj-
dujące się w bagażniku są równomiernie rozmieszczone,
aby unikną, że podczas gwałtownego hamowania nie prze-
sunęły się do raniąc pasażerów. do wnętrza samochodu
mogą przedostać się spaliny.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 90

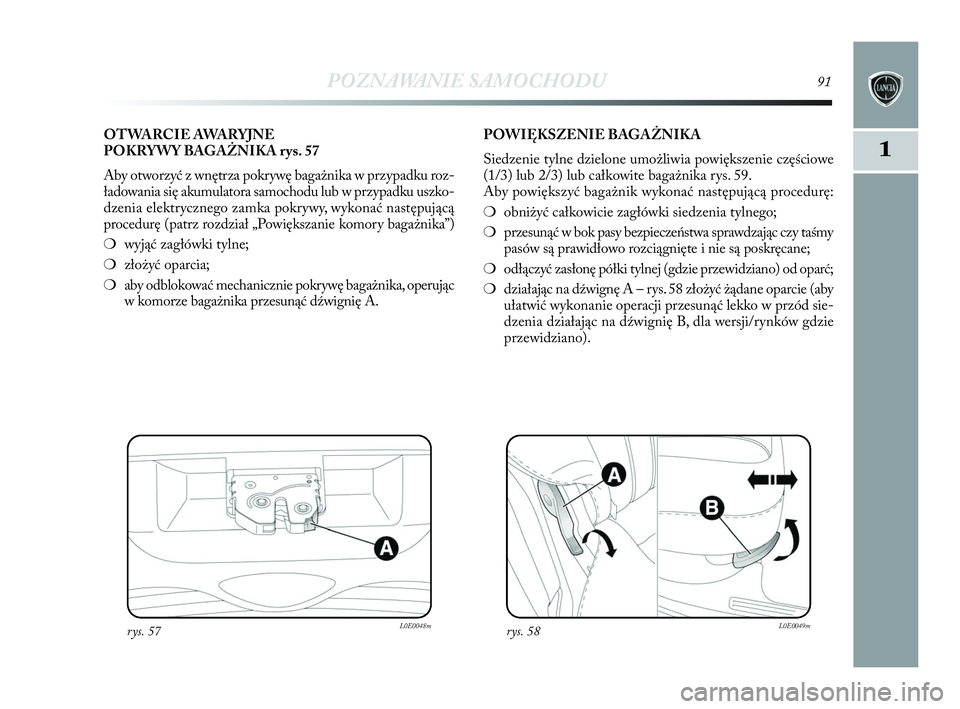

POZNAWANIE SAMOCHODU91
1
rys. 57L0E0048m
OTWARCIE AWARYJNE
POKRYWY BAGAŻNIKA rys. 57
Aby otworzyć z wnętrza pokrywę bagażnika w przypadku roz-
ładowania się akumulatora samochodu lub w przypadku uszko-
dzenia elektrycznego zamka pokrywy, wykonać następującą
procedurę (patrz rozdział „Powiększanie komory bagażnika”)
❍wyjąć zagłówki tylne;
❍złożyć oparcia;
❍aby odblokować mechanicznie pokrywę bagażnika, operując
w komorze bagażnika przesunąć dźwignię A.POWIĘKSZENIE BAGAŻNIKA
Siedzenie tylne dzielone umożliwia powiększenie częściowe
(1/3) lub 2/3) lub całkowite bagażnika rys. 59.
Aby powiększyć bagażnik wykonać następującą procedurę:
❍obniżyć całkowicie zagłówki siedzenia tylnego;
❍przesunąć w bok pasy bezpieczeństwa sprawdzając czy taśmy
pasów są prawidłowo rozciągnięte i nie są poskręcane;
❍odłączyć zasłonę półki tylnej (gdzie przewidziano) od oparć;
❍działając na dźwignę A – rys. 58 złożyć żądane oparcie (aby
ułatwić wykonanie operacji przesunąć lekko w przód sie-
dzenia działając na dźwignię B, dla wersji/rynków gdzie
przewidziano).
rys. 58L0E0049m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 91

92POZNAWANIE SAMOCHODU
rys. 59L0E0110m
Aby powiększyć bardziej przestrzeń bagażnika, można prze-
sunąć siedzenia tylne w przód używając uchwytu B – rys. 58
(dla wersji/rynków gdzie przewidziano).
OSTRZEŻENIE Aby uzyskać jednolitą płaszczyznę podłogi
ładunkowej, przed złożeniem oparć konieczne jest ustawienie
zagłówków w pozycję „całkowicie wysunięte”.
PRZYWRÓCENIE POZYCJI
SIEDZENIA TYLNEGO
Aby ułatwić manewr przywrócenia pozycji oparcia, przed
złożeniem siedzenia zaleca się ustawić poduszkę w pozycji
„całkowicie do przodu”.
Przesunąć w bok pasy bezpieczeństwa sprawdzając czy taśmy
pasów są prawidłowo rozciągnięte i nie są poskręcane. Po naci-
śnięciu dźwigni A – rys. 58, podnieść oparcia przesuwając
je w tył, do usłyszenia dźwięku zablokowania obu mechani-
zmów mocujących.
Używając uchwytu B – rys. 58 (dla wersji/rynków gdzie prze-
widziano) przesunąć siedzenia w tył do usłyszenia dźwięku
zablokowania.
Upewnić się, czy oparcia zostały prawidłowo
zamocowane z obu stron, aby w przypadku gwał-
townego hamowania oparcie nie przesunęło się
w przód powodując obrażenia pasażerów.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 92

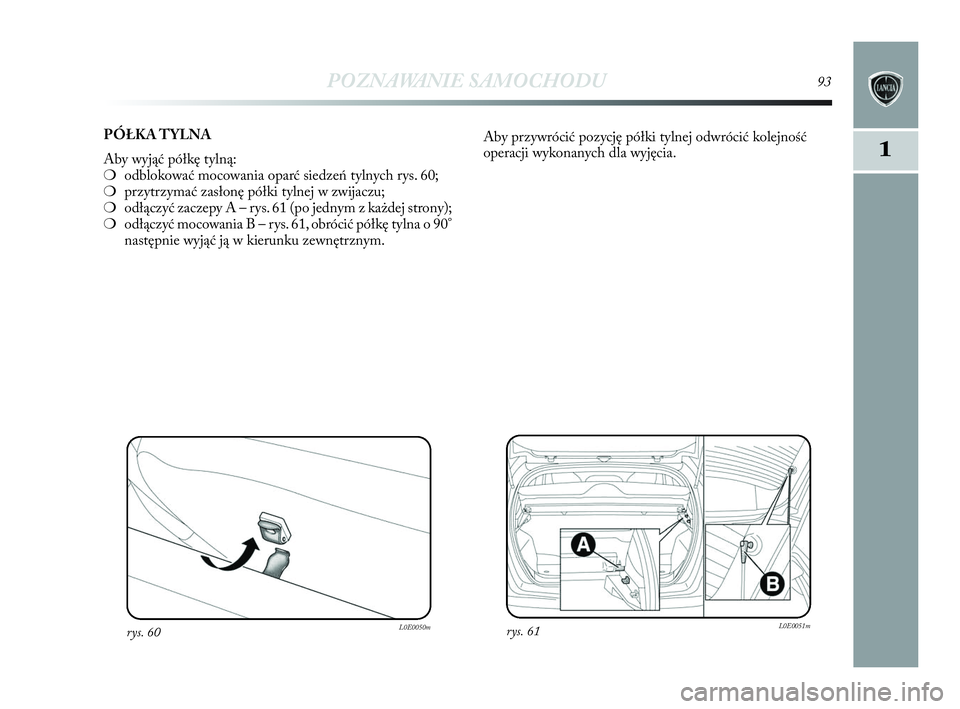

POZNAWANIE SAMOCHODU93
1
rys. 61L0E0051mrys. 60L0E0050m
Aby przywrócić pozycję półki tylnej odwrócić kolejność
operacji wykonanych dla wyjęcia. PÓŁKA TYLNA
Aby wyjąć półkę tylną:
❍odblokować mocowania oparć siedzeń tylnych rys. 60;
❍przytrzymać zasłonę półki tylnej w zwijaczu;
❍odłączyć zaczepy A – rys. 61 (po jednym z każdej strony);
❍odłączyć mocowania B – rys. 61, obrócić półkę tylna o 90°
następnie wyjąć ją w kierunku zewnętrznym.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 93

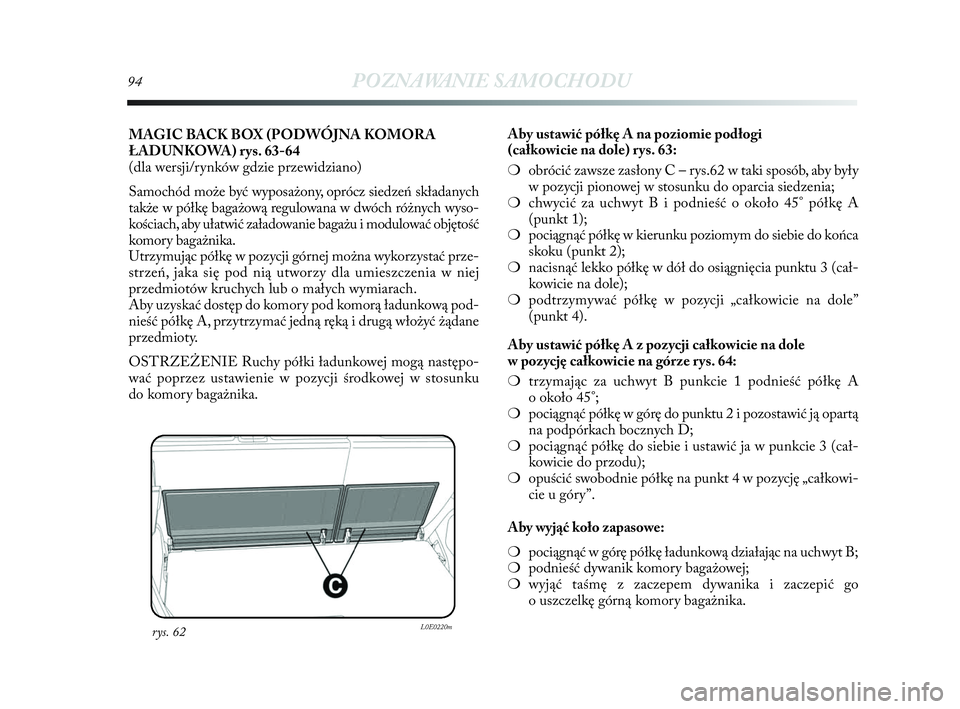

94POZNAWANIE SAMOCHODU
MAGIC BACK BOX (PODWÓJNA KOMORA
ŁADUNKOWA) rys. 63-64
(dla wersji/rynków gdzie przewidziano)
Samochód może być wyposażony, oprócz siedzeń składanych
także w półkę bagażową regulowana w dwóch różnych wyso-
kościach, aby ułatwić załadowanie bagażu i modulować objętość
komory bagażnika.
Utrzymując półkę w pozycji górnej można wykorzystać prze-
strzeń, jaka się pod nią utworzy dla umieszczenia w niej
przedmiotów kruchych lub o małych wymiarach.
Aby uzyskać dostęp do komory pod komorą ładunkową pod-
nieść półkę A, przytrzymać jedną ręką i drugą włożyć żądane
przedmioty.
OSTRZEŻENIE Ruchy półki ładunkowej mogą następo-
wać poprzez ustawienie w pozycji środkowej w stosunku
do komory bagażnika.Aby ustawić półkę A na poziomie podłogi
(całkowicie na dole) rys. 63:
❍obrócić zawsze zasłony C – rys.62 w taki sposób, aby były
w pozycji pionowej w stosunku do oparcia siedzenia;
❍chwycić za uchwyt B i podnieść o około 45° półkę A
(punkt 1);
❍pociągnąć półkę w kierunku poziomym do siebie do końca
skoku (punkt 2);
❍nacisnąć lekko półkę w dół do osiągnięcia punktu 3 (cał-
kowicie na dole);
❍podtrzymywać półkę w pozycji „całkowicie na dole”
(punkt 4).
Aby ustawić półkę A z pozycji całkowicie na dole
w pozycję całkowicie na górze rys. 64:
❍trzymając za uchwyt B punkcie 1 podnieść półkę A
o około 45°;
❍pociągnąć półkę w górę do punktu 2 i pozostawić ją opartą
na podpórkach bocznych D;
❍pociągnąć półkę do siebie i ustawić ja w punkcie 3 (cał-
kowicie do przodu);
❍opuścić swobodnie półkę na punkt 4 w pozycję „całkowi-
cie u góry”.
Aby wyjąć koło zapasowe:
❍pociągnąć w górę półkę ładunkową działając na uchwyt B;
❍podnieść dywanik komory bagażowej;
❍wyjąć taśmę z zaczepem dywanika i
zaczepić go
o uszczelkę górną komory bagażnika.
rys. 62L0E0220m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 94

POZNAWANIE SAMOCHODU95
1
rys. 63L0E0221m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 95
