2010 Lancia Delta Instrukcja obsługi (in Polish)

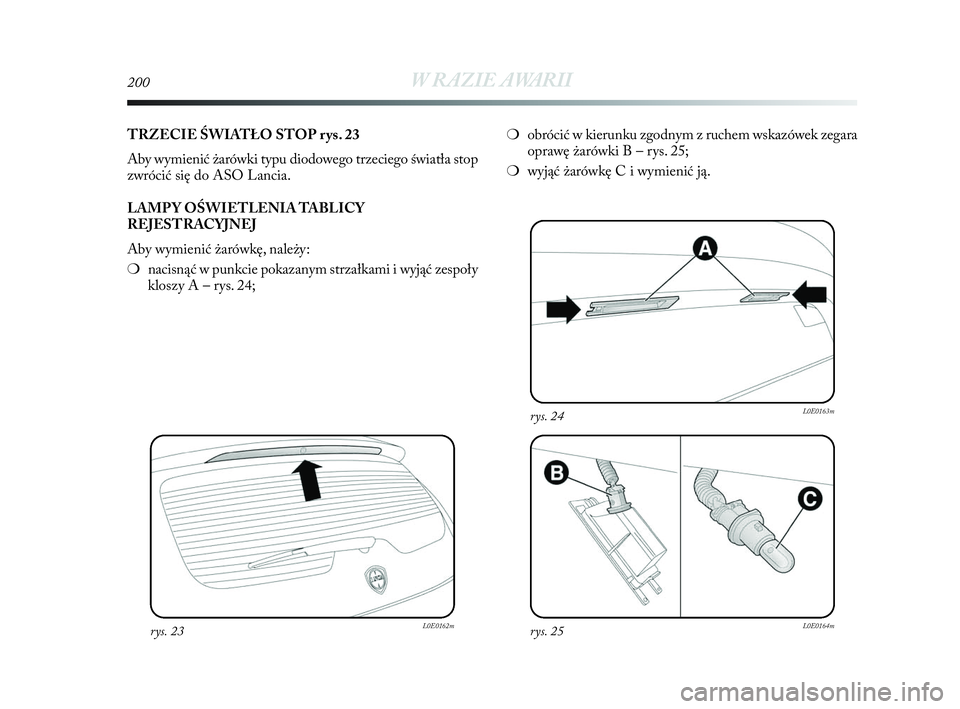

200W RAZIE AWARII
TRZECIE ŚWIATŁO STOP rys. 23
Aby wymienić żarówki typu diodowego trzeciego światła stop
zwrócić się do ASO Lancia.
LAMP Y OŚWIETLENIA TABLICY
REJESTRACYJNEJ
Aby wymienić żarówkę, należy:
❍nacisnąć w punkcie pokazanym strzałkami i wyjąć zespoły
kloszy A – rys. 24;
rys. 23L0E0162mrys. 25L0E0164m
rys. 24L0E0163m
❍obrócić w kierunku zgodnym z ruchem wskazówek zegara
oprawę żarówki B – rys. 25;
❍wyjąć żarówkę C i wymienić ją.
175-214 Delta PL 3ed Allin. 4ed 20-04-2010 17:26 Pagina 200

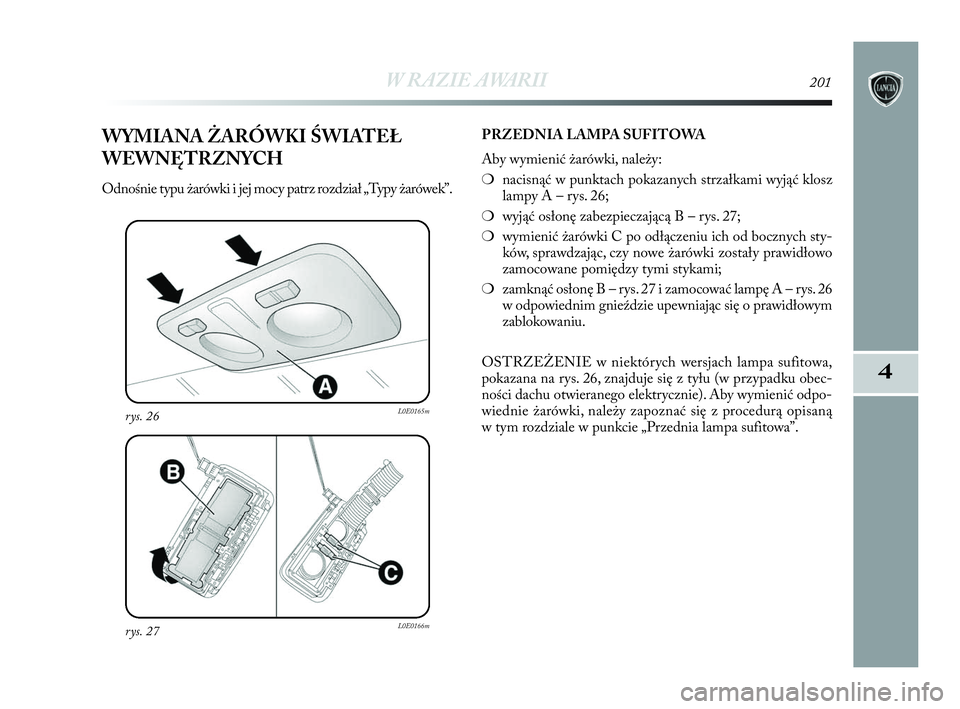

W RAZIE AWARII201
4
rys. 27L0E0166m
rys. 26L0E0165m
WYMIANA ŻARÓWKI ŚWIATEŁ
WEWNĘTRZNYCH
Odnośnie typu żarówki i jej mocy patrz rozdział „Typy żarówek”.PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówki, należy:
❍nacisnąć w punktach pokazanych strzałkami wyjąć klosz
lampy A – rys. 26;
❍wyjąć osłonę zabezpieczającą B – rys. 27;
❍wymienić żarówki C po odłączeniu ich od bocznych sty-
ków, sprawdzając, czy nowe żarówki zostały prawidłowo
zamocowane pomiędzy tymi stykami;
❍zamknąć osłonę B – rys. 27 i zamocować lampę A – rys. 26
w odpowiednim gnieździe upewniając się o prawidłowym
zablokowaniu.
OSTRZEŻENIE w niektórych wersjach lampa sufitowa,
pokazana na rys. 26, znajduje się z tyłu (w przypadku obec-
ności dachu otwieranego elektrycznie). Aby wymienić odpo-
wiednie żarówki, należy zapoznać się z procedurą opisaną
w tym rozdziale w punkcie „Przednia lampa sufitowa”.
175-214 Delta PL 3ed Allin. 4ed 20-04-2010 17:26 Pagina 201

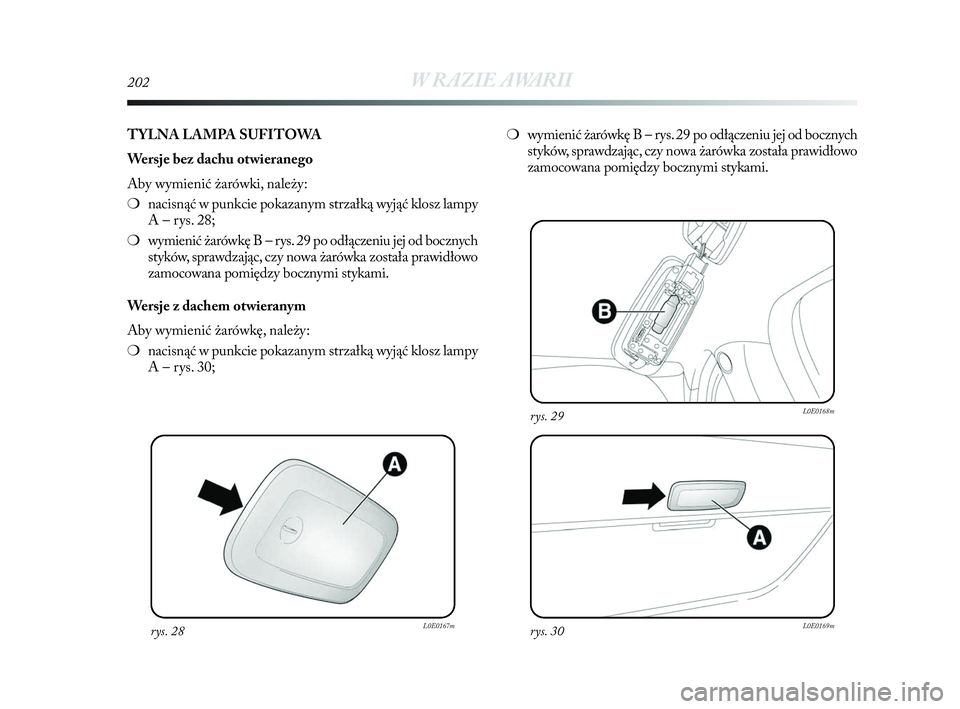

202W RAZIE AWARII
rys. 28L0E0167mrys. 30L0E0169m
rys. 29L0E0168m
TYLNA LAMPA SUFITOWA
Wersje bez dachu otwieranego
Aby wymienić żarówki, należy:
❍nacisnąć w punkcie pokazanym strzałką wyjąć klosz lampy
A – rys. 28;
❍wymienić żarówkę B – rys. 29 po odłączeniu jej od bocznych
styków, sprawdzając, czy nowa żarówka została prawidłowo
zamocowana pomiędzy bocznymi stykami.
Wersje z dachem otwieranym
Aby wymienić żarówkę, należy:
❍nacisnąć w punkcie pokazanym strzałką wyjąć klosz lampy
A – rys. 30;❍wymienić żarówkę B – rys. 29 po odłączeniu jej od bocznych
styków, sprawdzając, czy nowa żarówka została prawidłowo
zamocowana pomiędzy bocznymi stykami.
175-214 Delta PL 3ed Allin. 4ed 20-04-2010 17:26 Pagina 202

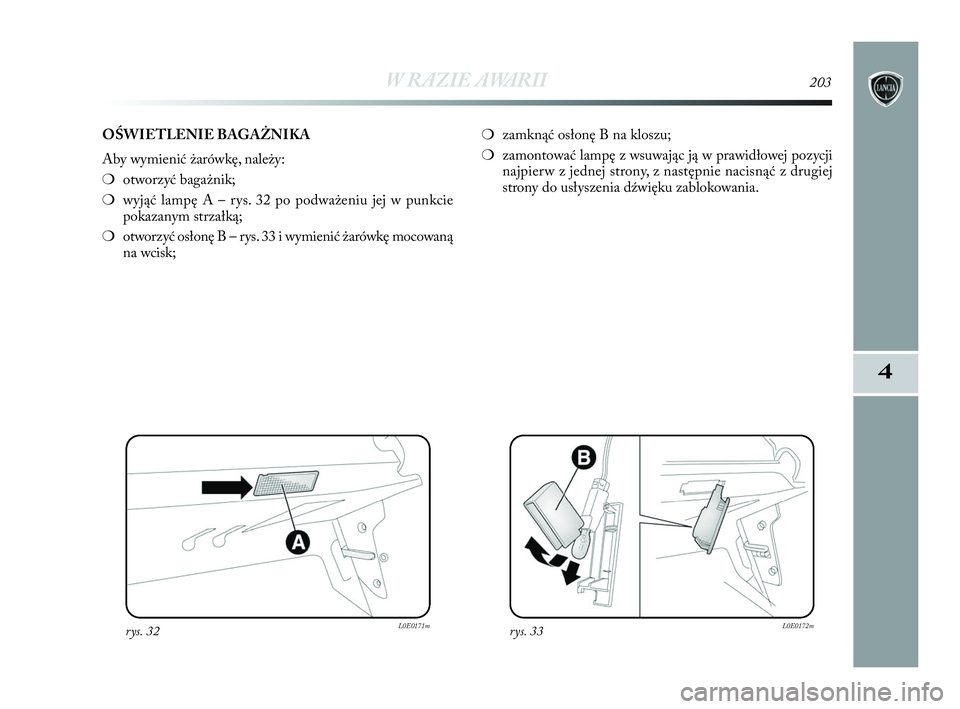

W RAZIE AWARII203
4
rys. 32L0E0171mrys. 33L0E0172m
OŚWIETLENIE BAGAŻNIKA
Aby wymienić żarówkę, należy:
❍otworzyć bagażnik;
❍wyjąć lampę A – rys. 32 po podważeniu jej w punkcie
pokazanym strzałką;
❍otworzyć osłonę B – rys. 33 i wymienić żarówkę mocowaną
na wcisk;❍zamknąć osłonę B na kloszu;
❍zamontować lampę z wsuwając ją w prawidłowej pozycji
najpierw z jednej strony, z następnie nacisnąć z drugiej
strony do usłyszenia dźwięku zablokowania.
175-214 Delta PL 3ed Allin. 4ed 20-04-2010 17:26 Pagina 203

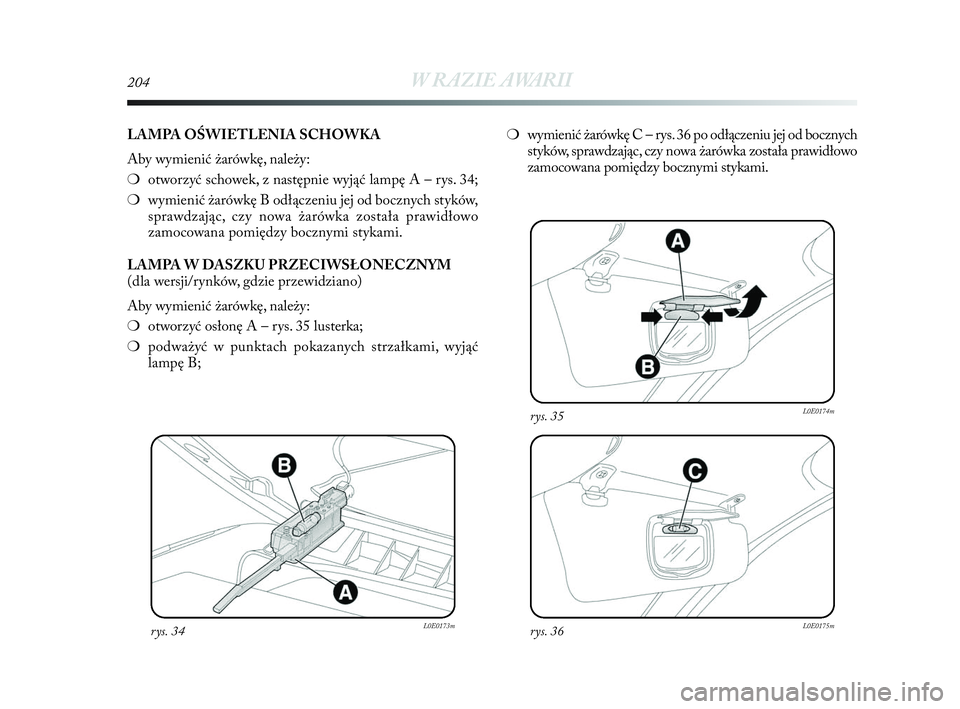

204W RAZIE AWARII
rys. 34L0E0173mrys. 36L0E0175m
rys. 35L0E0174m
LAMPA OŚWIETLENIA SCHOWKA
Aby wymienić żarówkę, należy:
❍otworzyć schowek, z następnie wyjąć lampę A – rys. 34;
❍wymienić żarówkę B odłączeniu jej od bocznych styków,
sprawdzając, czy nowa żarówka została prawidłowo
zamocowana pomiędzy bocznymi stykami.
LAMPA W DASZKU PRZECIWSŁONECZNYM
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę, należy:
❍otworzyć osłonę A – rys. 35 lusterka;
❍podważyć w punktach pokazanych strzałkami, wyjąć
lampę B;❍wymienić żarówkę C – rys. 36 po odłączeniu jej od bocznych
styków, sprawdzając, czy nowa żarówka została prawidłowo
zamocowana pomiędzy bocznymi stykami.
175-214 Delta PL 3ed Allin. 4ed 20-04-2010 17:26 Pagina 204

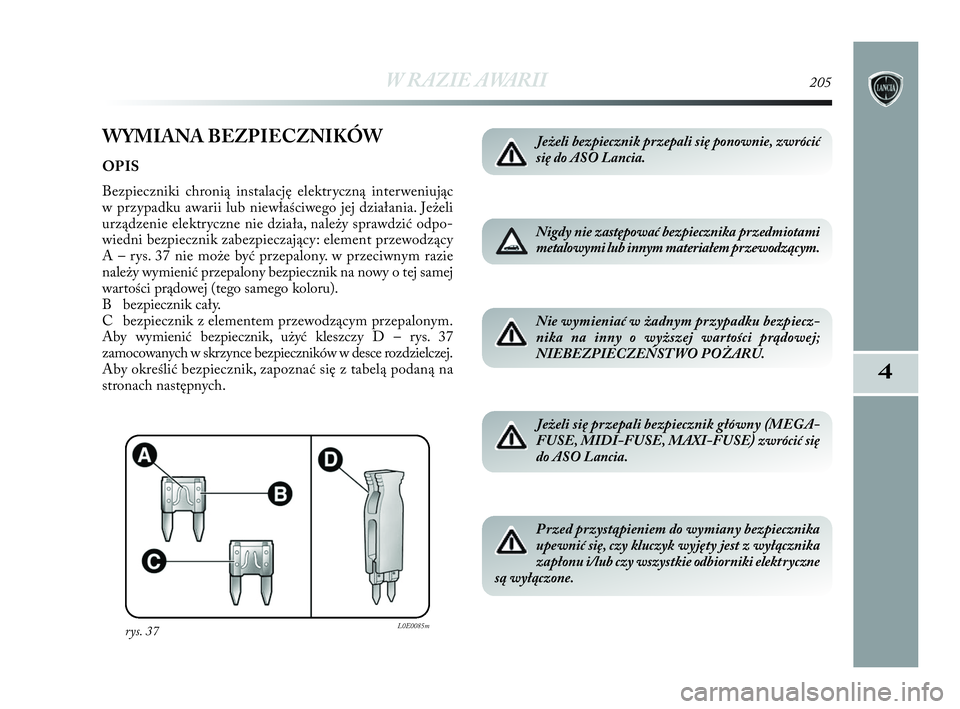

W RAZIE AWARII205
4
WYMIANA BEZPIECZNIKÓW
OPIS
Bezpieczniki chronią instalację elektryczną interweniując
w przypadku awarii lub niewłaściwego jej działania. Jeżeli
urządzenie elektryczne nie działa, należy sprawdzić odpo-
wiedni bezpiecznik zabezpieczający: element przewodzący
A – rys. 37 nie może być przepalony. w przeciwnym razie
należy wymienić przepalony bezpiecznik na nowy o tej samej
wartości prądowej (tego samego koloru).
B bezpiecznik cały.
C bezpiecznik z elementem przewodzącym przepalonym.
Aby wymienić bezpiecznik, użyć kleszczy D – rys. 37
zamocowanych w skrzynce bezpieczników w desce rozdzielczej.
Aby określić bezpiecznik, zapoznać się z tabelą podaną na
stronach następnych.
rys. 37L0E0085m
Jeżeli bezpiecznik przepali się ponownie, zwrócić
się do ASO Lancia.
Nigdy nie zastępować bezpiecznika przedmiotami
metalowymi lub innym materiałem przewodzącym.
Nie wymieniać w żadnym przypadku bezpiecz -
nika na inny o wyższej wartości prądowej;
NIEBEZPIECZEŃSTWO POŻARU.
Jeżeli się przepali bezpiecznik główny (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) zwrócić się
do ASO Lancia.
Przed przystąpieniem do wymiany bezpiecznika
upewnić się, czy kluczyk wyjęty jest z wyłącznika
zapłonu i/lub czy wszystkie odbiorniki elektryczne
są wyłączone.
175-214 Delta PL 3ed Allin. 4ed 20-04-2010 17:26 Pagina 205

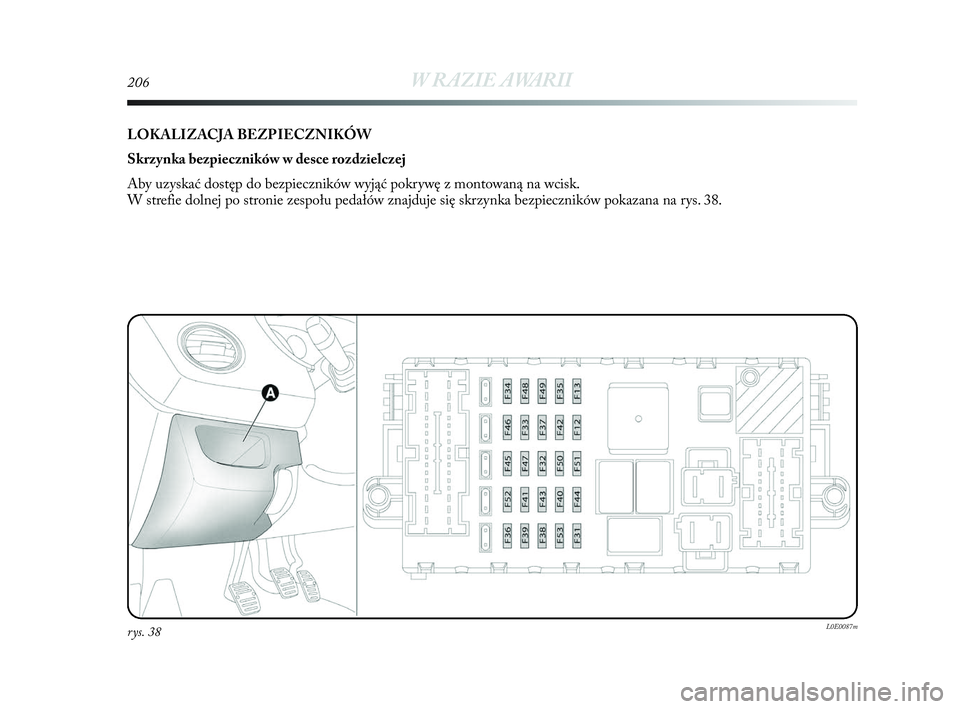

206W RAZIE AWARII
rys. 38L0E0087m
LOKALIZACJA BEZPIECZNIKÓW
Skrzynka bezpieczników w desce rozdzielczej
Aby uzyskać dostęp do bezpieczników wyjąć pokrywę z montowaną na wcisk.
W strefie dolnej po stronie zespołu pedałów znajduje się skrzynka bezpieczników pokazana na rys. 38.
175-214 Delta PL 3ed Allin. 4ed 20-04-2010 17:26 Pagina 206

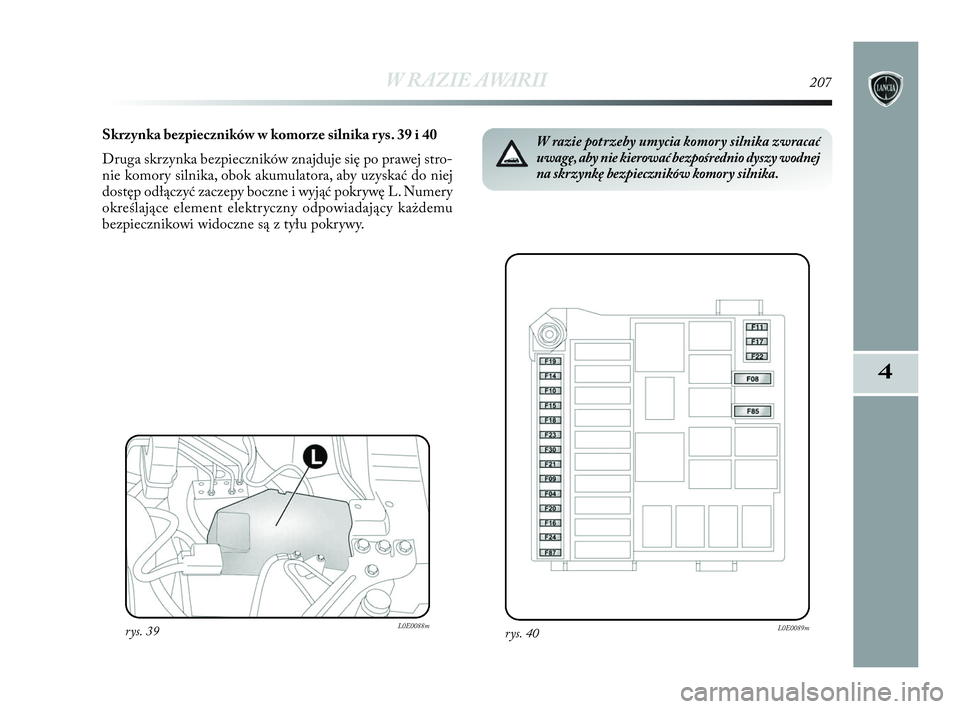

W RAZIE AWARII207
4
Skrzynka bezpieczników w komorze silnika rys. 39 i 40
Druga skrzynka bezpieczników znajduje się po prawej stro-
nie komory silnika, obok akumulatora, aby uzyskać do niej
dostęp odłączyć zaczepy boczne i wyjąć pokrywę L. Numery
określające element elektryczny odpowiadający każdemu
bezpiecznikowi widoczne są z tyłu pokrywy.
rys. 40L0E0089mrys. 39L0E0088m
W razie potrzeby umycia komory silnika zwracać
uwagę, aby nie kierować bezpośrednio dyszy wodnej
na skrzynkę bezpieczników komory silnika.
175-214 Delta PL 3ed Allin. 4ed 20-04-2010 17:26 Pagina 207
