2010 Lancia Delta Instrukcja obsługi (in Polish)

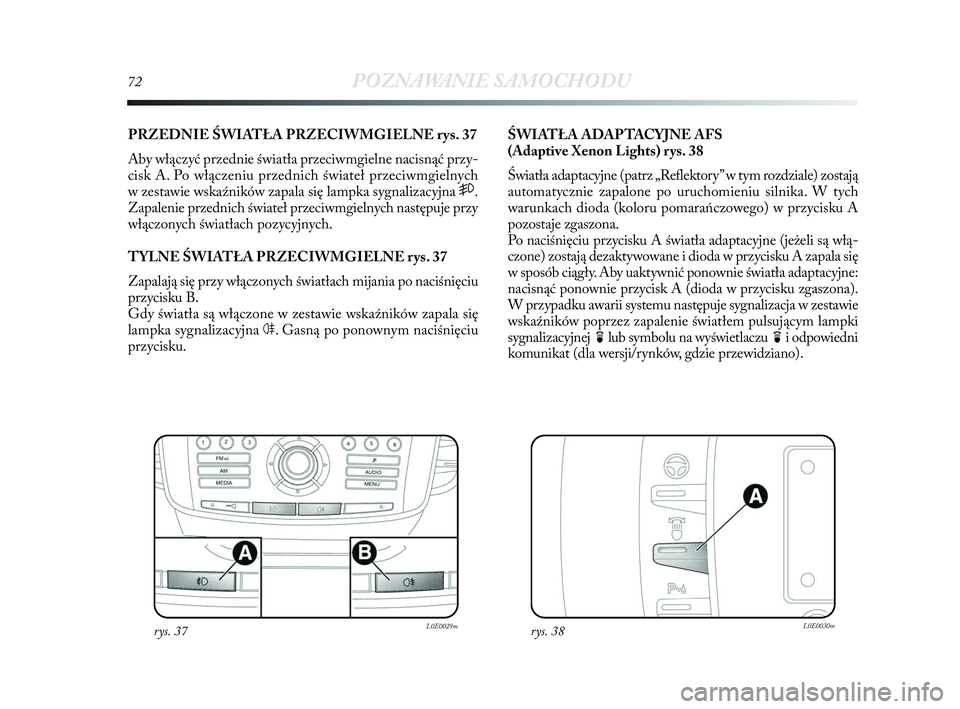

72POZNAWANIE SAMOCHODU
PRZEDNIE ŚWIATŁA PRZECIWMGIELNE rys. 37
Aby włączyć przednie światła przeciwmgielne nacisnąć przy-
cisk A. Po włączeniu przednich świateł przeciwmgielnych
w zestawie wskaźników zapala się lampka sygnalizacyjna
5.
Zapalenie przednich świateł przeciwmgielnych następuje przy
włączonych światłach pozycyjnych.
TYLNE ŚWIATŁA PRZECIWMGIELNE rys. 37
Zapalają się przy włączonych światłach mijania po naciśnięciu
przycisku B.
Gdy światła są włączone w zestawie wskaźników zapala się
lampka sygnalizacyjna
4. Gasną po ponownym naciśnięciu
przycisku.
rys. 38L0E0030m
ŚWIATŁA ADAPTACYJNE AFS
(Adaptive Xenon Lights) rys. 38
Światła adaptacyjne (patrz „Reflektory” w tym rozdziale) zostają
automatycznie zapalone po uruchomieniu silnika. W tych
warunkach dioda (koloru pomarańczowego) w przycisku A
pozostaje zgaszona.
Po naciśnięciu przycisku A światła adaptacyjne (jeżeli są włą-
czone) zostają dezaktywowane i dioda w przycisku A zapala się
w sposób ciągły. Aby uaktywnić ponownie światła adaptacyjne:
nacisnąć ponownie przycisk A (dioda w przycisku zgaszona).
W przypadku awarii systemu następuje sygnalizacja w zestawie
wskaźników poprzez zapalenie światłem pulsującym lampki
sygnalizacyjnej
flub symbolu na wyświetlaczu
fi odpowiedni
komunikat (dla wersji/rynków, gdzie przewidziano).
rys. 37L0E0029m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 72

POZNAWANIE SAMOCHODU73
1SYSTEM BLOKOWANIA
ZASILANIA PALIWA
Interweniuje w przypadku zderzenia powodując:
❍przerwanie zasilania paliwa i w konsekwencji wyłączenie
silnika;
❍odblokowanie automatyczne drzwi;
❍zapalenie świateł wewnętrznych.
Interwencja systemu sygnalizowana jest komunikatem
„Interwencja blokowania paliwa patrz instrukcja obsługi”
wyświetlanym na ekranie.
Sprawdzić dokładnie samochód, aby upewnić się, że nie ma
wycieków paliwa, na przykład w komorze silnika, pod samo-
chodem lub w strefie zbiornika paliwa.
Po zderzeniu, obrócić kluczyk w wyłączniku zapłonu w STOP,
aby akumulator nie rozładował się.Aby przywrócić prawidłowe funkcjonowanie samochodu musi
zostać wykonana następująca procedura:
❍obrócić kluczyk w wyłączniku zapłonu w pozycję MAR;
❍włączyć prawy kierunkowskaz;
❍wyłączyć prawy kierunkowskaz;
❍włączyć lewy kierunkowskaz;
❍wyłączyć lewy kierunkowskaz;
❍włączyć prawy kierunkowskaz;
❍wyłączyć prawy kierunkowskaz;
❍włączyć lewy kierunkowskaz;
❍wyłączyć lewy kierunkowskaz;
❍obrócić kluczyk w wyłączniku zapłonu w pozycję STOP.
Jeżeli po zderzeniu wyczuwalny jest zapach paliwa
lub widoczne są wycieki z układu zasilania silnika,
nie włączać systemu, aby uniknąć ryzyka pożaru.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 73

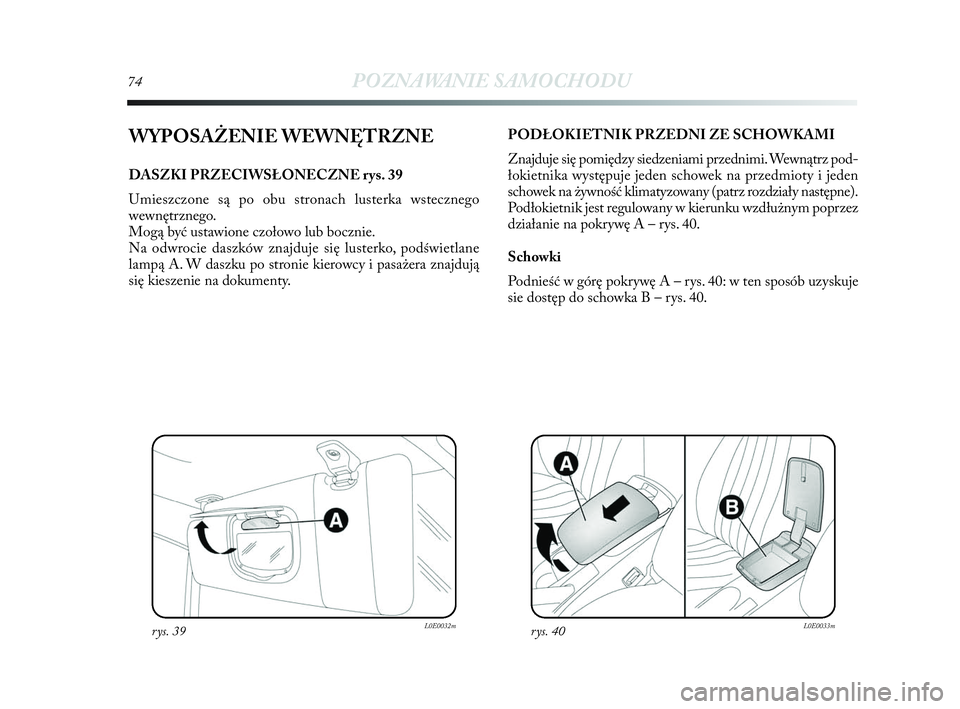

74POZNAWANIE SAMOCHODU
WYPOSAŻENIE WEWNĘTRZNE
DASZKI PRZECIWSŁONECZNE rys. 39
Umieszczone są po obu stronach lusterka wstecznego
wewnętrznego.
Mogą być ustawione czołowo lub bocznie.
Na odwrocie daszków znajduje się lusterko, podświetlane
lampą A. W daszku po stronie kierowcy i pasażera znajdują
się kieszenie na dokumenty.
rys. 39L0E0032m
PODŁOKIETNIK PRZEDNI ZE SCHOWKAMI
Znajduje się pomiędzy siedzeniami przednimi. Wewnątrz pod-
łokietnika występuje jeden schowek na przedmioty i jeden
schowek na żywność klimatyzowany (patrz rozdziały następne).
Podłokietnik jest regulowany w kierunku wzdłużnym poprzez
działanie na pokrywę A – rys. 40.
Schowki
Podnieść w górę pokrywę A – rys. 40: w ten sposób uzyskuje
sie dostęp do schowka B – rys. 40.
rys. 40L0E0033m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 74

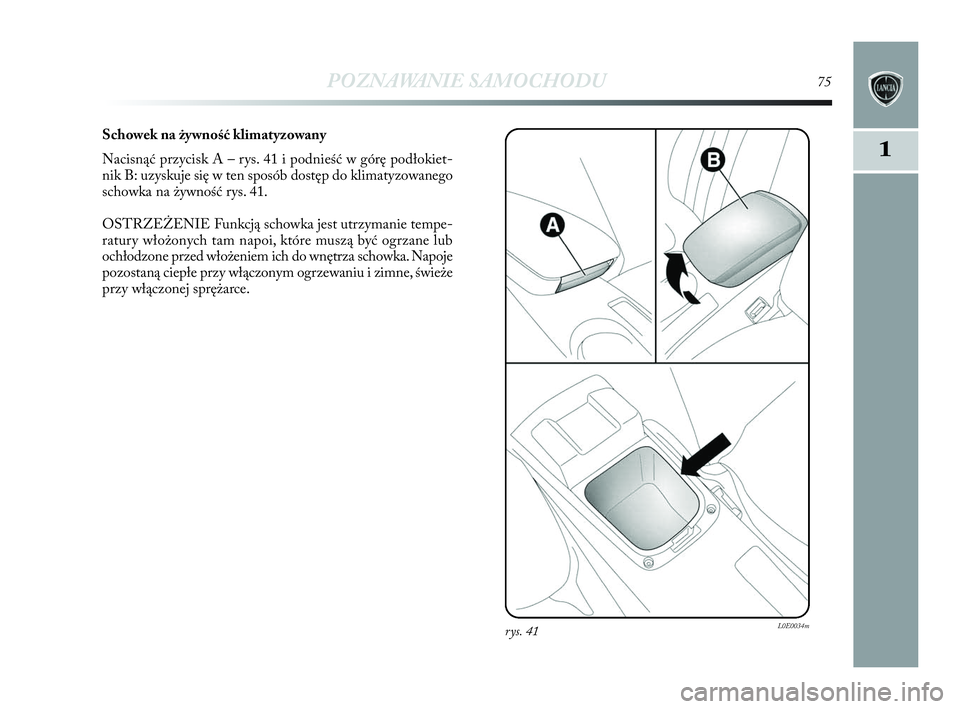

POZNAWANIE SAMOCHODU75
1
Schowek na żywność klimatyzowany
Nacisnąć przycisk A – rys. 41 i podnieść w górę podłokiet-
nik B: uzyskuje się w ten sposób dostęp do klimatyzowanego
schowka na żywność rys. 41.
OSTRZEŻENIE Funkcją schowka jest utrzymanie tempe-
ratury włożonych tam napoi, które muszą być ogrzane lub
ochłodzone przed włożeniem ich do wnętrza schowka. Napoje
pozostaną ciepłe przy włączonym ogrzewaniu i zimne, świeże
przy włączonej sprężarce.
rys. 41L0E0034m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 75

76POZNAWANIE SAMOCHODU
PODŁOKIETNIK TYLNY
(dla wersji/rynków, gdzie przewidziano)
Aby użyć podłokietnika A – rys. 42, obniżyć go jak pokazano
na rysunku (aby wykonać tą operację podłokietnik środkowy
musi być podniesiony w pozycję „całkowicie wysunięty”.
W podłokietniku znajdują się dwa gniazda B dla umieszczania
kubków i/lub butelek.
Aby ich użyć pociągnąć zaczep C w kierunku pokazanym
strzałką.
Wewnątrz podłokietnika dostępny jest po podniesieniu
pokrywy schowek na przedmioty.
rys. 42L0E0035m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 76

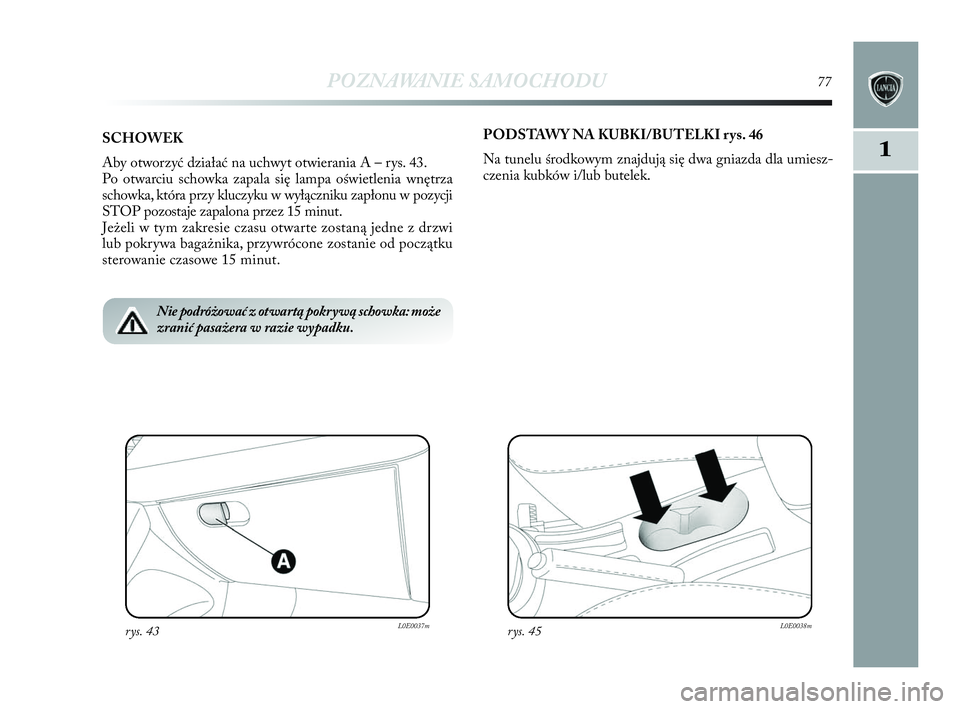

POZNAWANIE SAMOCHODU77
1
Nie podróżować z otwartą pokrywą schowka: może
zranić pasażera w razie wypadku.
SCHOWEK
Aby otworzyć działać na uchwyt otwierania A – rys. 43.
Po otwarciu schowka zapala się lampa oświetlenia wnętrza
schowka, która przy kluczyku w wyłączniku zapłonu w pozycji
STOP pozostaje zapalona przez 15 minut.
Jeżeli w tym zakresie czasu otwarte zostaną jedne z drzwi
lub pokrywa bagażnika, przywrócone zostanie od początku
sterowanie czasowe 15 minut.
rys. 43L0E0037m
PODSTAWY NA KUBKI/BUTELKI rys. 46
Na tunelu środkowym znajdują się dwa gniazda dla umiesz-
czenia kubków i/lub butelek.
rys. 45L0E0038m
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 77

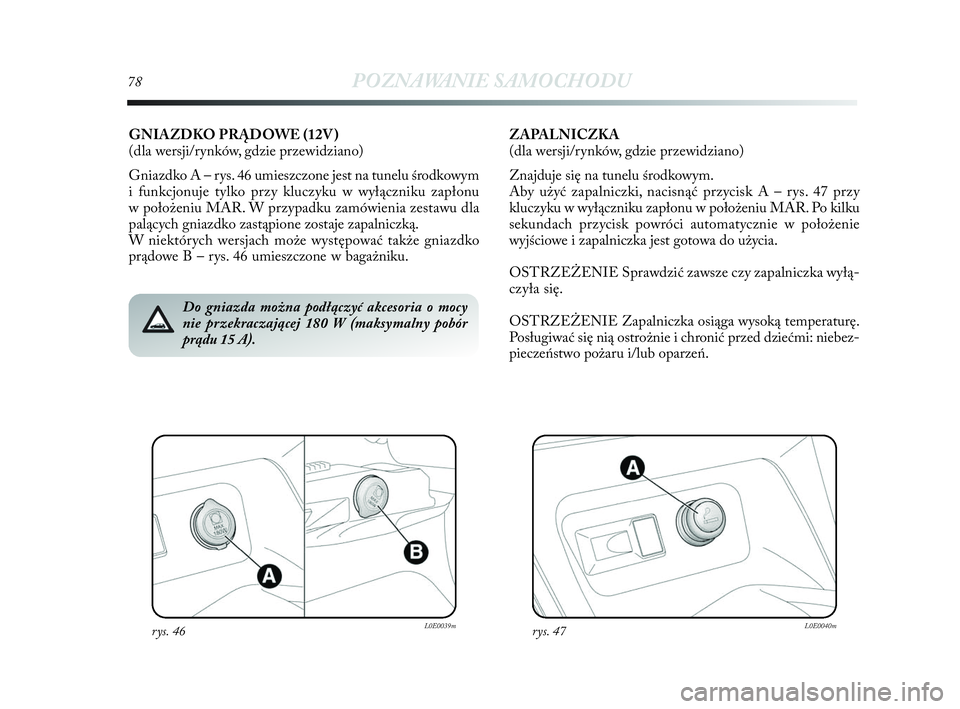

rys. 46L0E0039mrys. 47L0E0040m
Do gniazda można podłączyć akcesoria o mocy
nie przekraczającej 180 W (maksymalny pobór
prądu 15 A).
GNIAZDKO PRĄDOWE (12V )
(dla wersji/rynków, gdzie przewidziano)
Gniazdko A – rys. 46 umieszczone jest na tunelu środkowym
i funkcjonuje tylko przy kluczyku w wyłączniku zapłonu
w położeniu MAR. W przypadku zamówienia zestawu dla
palących gniazdko zastąpione zostaje zapalniczką.
W niektórych wersjach może występować także gniazdko
prądowe B – rys. 46 umieszczone w bagażniku.ZAPALNICZKA
(dla wersji/rynków, gdzie przewidziano)
Znajduje się na tunelu środkowym.
Aby użyć zapalniczki, nacisnąć przycisk A – rys. 47 przy
kluczyku w wyłączniku zapłonu w położeniu MAR. Po kilku
sekundach przycisk powróci automatycznie w położenie
wyjściowe i zapalniczka jest gotowa do użycia.
OSTRZEŻENIE Sprawdzić zawsze czy zapalniczka wyłą-
czyła się.
OSTRZEŻENIE Zapalniczka osiąga wysoką temperaturę.
Posługiwać się nią ostrożnie i chronić przed dziećmi: niebez-
pieczeństwo pożaru i/lub oparzeń. 78
POZNAWANIE SAMOCHODU
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 78

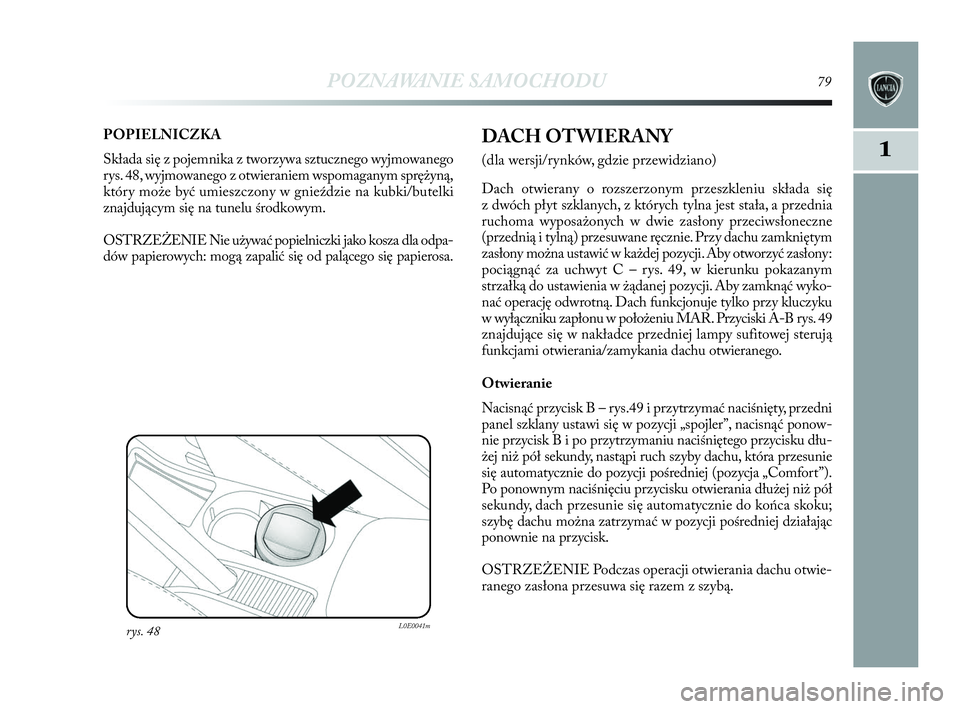

POZNAWANIE SAMOCHODU79
1
POPIELNICZKA
Składa się z pojemnika z tworzywa sztucznego wyjmowanego
rys. 48, wyjmowanego z otwieraniem wspomaganym sprężyną,
który może być umieszczony w gnieździe na kubki/butelki
znajdującym się na tunelu środkowym.
OSTRZEŻENIE Nie używać popielniczki jako kosza dla odpa-
dów papierowych: mogą zapalić się od palącego się papierosa.
rys. 48L0E0041m
DACH OTWIERANY
(dla wersji/rynków, gdzie przewidziano)
Dach otwierany o rozszerzonym przeszkleniu składa się
z dwóch płyt szklanych, z których tylna jest stała, a przednia
ruchoma wyposażonych w dwie zasłony przeciwsłoneczne
(przednią i tylną) przesuwane ręcznie. Przy dachu zamkniętym
zasłony można ustawić w każdej pozycji. Aby otworzyć zasłony:
pociągnąć za uchwyt C – rys. 49, w kierunku pokazanym
strzałką do ustawienia w żądanej pozycji. Aby zamknąć wyko-
nać operację odwrotną. Dach funkcjonuje tylko przy kluczyku
w wyłączniku zapłonu w położeniu MAR. Przyciski A-B rys. 49
znajdujące się w nakładce przedniej lampy sufitowej sterują
funkcjami otwierania/zamykania dachu otwieranego.
Otwieranie
Nacisnąć przycisk B – rys.49 i przytrzymać naciśnięty, przedni
panel szklany ustawi się w pozycji „spojler”, nacisnąć ponow-
nie przycisk B i po przytrzymaniu naciśniętego przycisku dłu-
żej niż pół sekundy, nastąpi ruch szyby dachu, która przesunie
się automatycznie do pozycji pośredniej (pozycja „Comfort”).
Po ponownym naciśnięciu przycisku otwierania dłużej niż pół
sekundy, dach przesunie się automatycznie do końca skoku;
szybę dachu można zatrzymać w pozycji pośredniej działając
ponownie na przycisk.
OSTRZEŻENIE Podczas operacji otwierania dachu otwie-
ranego zasłona przesuwa się razem z szybą.
001-142 Delta PL 3ed Allin. 4ed 20-04-2010 17:16 Pagina 79
