2007 Lancia Thesis Libretto Uso Manutenzione (in Italian)

64
fig. 47
L0A0310b
Richiamo posizione
“parcheggio” dello specchio
retrovisore esterno
lato passeggero
Per richiamare automaticamente la
posizione di “parcheggio” dello spec-
chio retrovisore esterno lato passeg-
gero, procede come segue:
– con vettura ferma e chiave d’av-
viamento in posizione MAR, inserire
la retromarcia; lo specchio si porta
automaticamente nella posizione pre-
cedentemente memorizzata.
Se la memoria della posizione di
“parcheggio” è vuota, all'inserimento
della retromarcia lo specchio si ab-
basserà portandosi automaticamente
in una posizione prestabilita, per fa-
cilitare la manovra di parcheggio.
Lo specchio retrovisore torna auto-
maticamente nella posizione iniziale
dopo circa 10 secondi dal disinnesto
della retromarcia, oppure immediata-
mente dopo il superamento dei 10
km/h con marcia avanti. AVVERTENZALe fasi di memo-
rizzazione e richiamo della posizione
“parcheggio” sono abilitate solo con
chiave d’avviamento in posizione
MAR.
Riallineamento automatico
degli specchi retrovisori esterni
Ad ogni rotazione della chiave d’av-
viamento in posizione MAR, gli spec-
chi retrovisori esterni ritornano auto-
maticamente nell’ultima posizione
raggiunta e/o richiamata prima del-
l’estrazione della chiave.
Ciò consente l'allineamento degli
specchi se, durante la sosta, è stato
spostato manualmente e/o acciden-
talmente uno degli specchi retrovisori
esterni.SEDILI COMFORT (fig. 47)
Il pulsante Apresente sui sedili ante-
riori Comfort permette di attivare i re-
lativi comandi in modo indipendente.
Alla pressione del pulsante di ognuno
dei due sedili, infatti, si attiva il rela-
tivo menu’ del CONNECT dove, tra-
mite le varie opzioni, è possibile de-
terminare i livelli di riscaldamento e
l’attivazione della ventilazione, del
massaggio e della funzione adattativa
per ognuno dei due sedili.
I comandi Comfort sono attivabili
anche premendo il pulsante “Setup”
del CONNECT e selezionando poi la
funzione “Comfort sedile”.
Per attivare queste impostazioni ve-
dere il supplemento del CONNECT in
dotazione alla vettura.
AVVERTENZANon attivare la fun-
zione massaggio del sedile passeggero
quando il sedile stesso non è occupato,
perché il sensore presenza passeggero
potrebbe attivare (in caso di inci-
dente) il relativo air bag.

65
Ricordate che gli appog-
giatesta vanno regolati in
modo che la nuca, e non il
collo, appoggi su di essi. Solo in
questa posizione esercitano la loro
azione protettiva nel caso si subi-
sca un tamponamento. Non viag-
giate mai senza gli appoggiatesta:
oltre che pericoloso è vietato dalle
norme vigenti.APPOGGIABRACCIA (fig. 49)
L’appoggiabraccia Aè regolabile in
altezza su 3 posizioni. Per sollevarlo
tirarlo dall’impugnatura B. Per ab-
bassarlo mantenere premuta la ma-
nopola C.
All’interno dell’appoggiabraccia si
trova un vano portabevande climatiz-
zato (vedere il relativo paragrafo in
questo capitolo). Per accedere al vano
sollevare l’appoggiabraccia Atiran-
dolo dall’impugnatura B. Per chiu-
dere il vano abbassare l’appoggia-
braccia fin quando si blocca quindi,
per abbassarlo ulteriormente premere
la manopolaC.APPOGGIATESTA (fig. 48)
Dove previsto, gli appoggiatesta an-
teriori sono regolabili elettricamente,
in modo da adattarsi all’altezza del
conducente.
Per sollevare l’appoggiatesta spo-
stare il comando B(fig. 43) in dire-
zione 7, mentre per abbassarlo spo-
stare il comando in direzione 8.
Per rimuovere gli appoggiatesta sfi-
larli verso l’alto. Per rimetterli infilare
le aste nelle sedi sul sedile.
fig. 48
L0A0148b
fig. 49
L0A0169b

66
SEDILI
POSTERIORI
APPOGGIATESTA
I 3 appoggiatesta posteriori (fig. 50-
51) sono regolabili in altezza. Per la
regolazione sollevare o abbassare l’ap-
poggiatesta, portandolo nella posi-
zione più idonea in relazione all’al-
tezza del passeggero.
Gli appoggiatesta posteriori non pos-
sono essere rimossi.Ricordate che gli appog-
giatesta vanno regolati in
modo che la nuca, e non il
collo, appoggi su di essi. Solo in
questa posizione esercitano la loro
azione protettiva nel caso si subi-
sca un tamponamento. Alcune versioni (dove previsto) sono
dotate del pulsante A(fig. 52) posto
sul mobiletto centrale, che permette
al guidatore di abbassare, con chiave
in posizione MAR, gli appoggiatesta
posteriori laterali.
fig. 50
L0A0166b
fig. 51
L0A0165b
fig. 52
L0A0168b

67

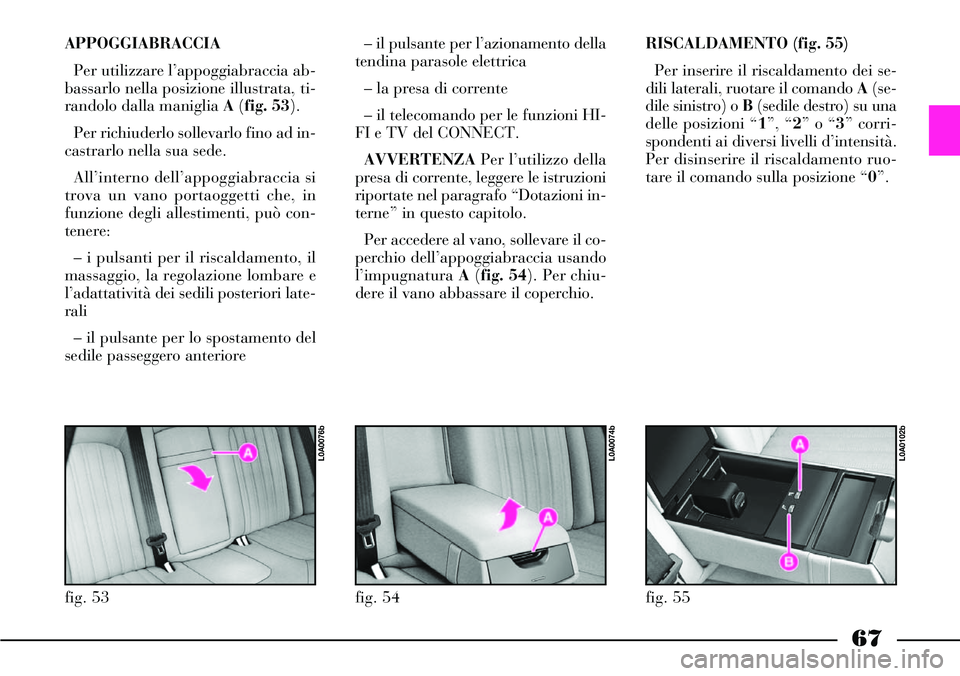

APPOGGIABRACCIA
Per utilizzare l’appoggiabraccia ab-
bassarlo nella posizione illustrata, ti-
randolo dalla maniglia A(fig. 53).
Per richiuderlo sollevarlo fino ad in-
castrarlo nella sua sede.
All’interno dell’appoggiabraccia si
trova un vano portaoggetti che, in
funzione degli allestimenti, può con-
tenere:
– i pulsanti per il riscaldamento, il
massaggio, la regolazione lombare e
l’adattatività dei sedili posteriori late-
rali
– il pulsante per lo spostamento del
sedile passeggero anteriore– il pulsante per l’azionamento della
tendina parasole elettrica
– la presa di corrente
– il telecomando per le funzioni HI-
FI e TV del CONNECT.
AVVERTENZAPer l’utilizzo della
presa di corrente, leggere le istruzioni
riportate nel paragrafo “Dotazioni in-
terne” in questo capitolo.
Per accedere al vano, sollevare il co-
perchio dell’appoggiabraccia usando
l’impugnatura A(fig. 54). Per chiu-
dere il vano abbassare il coperchio. RISCALDAMENTO (fig. 55)
Per inserire il riscaldamento dei se-
dili laterali, ruotare il comando A(se-
dile sinistro) o B(sedile destro) su una
delle posizioni “1”, “2” o “3” corri-
spondenti ai diversi livelli d’intensità.
Per disinserire il riscaldamento ruo-
tare il comando sulla posizione “0”.
fig. 53
L0A0076b
fig. 54
L0A0074b
fig. 55
L0A0102b

68
SEDILI COMFORT
I sedili laterali Comfort sono dotati
di comandi indipendenti per il riscal-
damento, la regolazione lombare, il
massaggio e la funzione adattativa; i
comandi si trovano all’interno del-
l’appoggiabraccia.
Nel vano dell’appoggiabraccia si
trova inoltre il pulsante per lo sposta-
mento del sedile anteriore lato pas-
seggero ed il pulsante per l’aziona-
mento della tendina parasole elettrica.
Il funzionamento dei comandi è con-
sentito in una delle seguenti condi-
zioni:
– chiave d’avviamento in posizione
MAR– per circa 1 minuto dopo l'estra-
zione della chiave o la sua rotazione
in posizione STOP
– per circa 3 minuti con chiave
estratta o in posizione STOPe porta
aperta.
La disposizione dei comandi nel
vano dell’appoggiabraccia è la se-
guente (fig. 56):
A– Comandi per regolazione lom-
bare, massaggio e funzione adattativa
del sedile destro
B– Comando riscaldamento sedile
destro
C– Comandi per regolazione lom-
bare, massaggio e funzione adattativa
del sedile sinistroD– Comando riscaldamento sedile
sinistro
E– Pulsante spostamento sedile an-
teriore lato passeggero
F– Pulsante per l’azionamento della
tendina parasole elettrica.
AVVERTENZAPer permettere al
sistema di autoconfigurarsi, premere
i pulsanti per circa 2 secondi per atti-
vare la funzione desiderata.
Regolazione sedile destro (fig. 57)
1 – Aumento sostegno lombare
2– Diminuzione sostegno lombare
3– Attivazione massaggio
4– Disattivazione massaggio
5– Inserimento funzione adattativa
6– Disinserimento funzione adatta-
tiva
La regolazione lombare permette di
variare l’appoggio della schiena, mi-
gliorando il comfort. Premere sul pul-
sante 1per aumentare l’appoggio e
sul pulsante 2per diminuirlo.
fig. 56
L0A0312b
fig. 57
L0A0311b

69
Il massaggio riduce l’affaticamento
specialmente nei lunghi viaggi. Pre-
mere il pulsante 3per attivare il mas-
saggio e il pulsante 4per disattivarlo.
La funzione adattativa permette allo
schienale del sedile di adattarsi alla
conformazione del passeggero, mi-
gliorando il sostegno della schiena.
Premere il pulsante 5per attivare la
funzione e il pulsante 6per disatti-
varla.
Riscaldamento sedile destro –
Comando B (fig. 56)
Per inserire il riscaldamento del se-
dile, ruotare il comando su una delle
posizioni “1”, “2” o “3” corrispon-
denti ai diversi livelli di intensità. Per
disinserire il riscaldamento ruotare il
comando sulla posizione “0”.Regolazione sedile sinistro
(fig. 57)
7– Aumento sostegno lombare
8– Diminuzione sostegno lombare
9 – Attivazione massaggio
10– Disattivazione massaggio
11– Inserimento funzione adattativa
12– Disinserimento funzione adat-
tativa
La regolazione lombare permette di
variare l’appoggio della schiena, mi-
gliorando il comfort. Premere sul pul-
sante 7per aumentare l’appoggio e
sul pulsante 8per diminuirlo.
Il massaggio riduce l’affaticamento
specialmente nei lunghi viaggi. Pre-
mere il pulsante 9per attivare il mas-
saggio e il pulsante 10per disatti-
varlo.
La funzione adattativa permette allo
schienale del sedile di adattarsi alla
conformazione del passeggero, mi-
gliorando il sostegno della schiena.
Premere il pulsante 11per attivare la
funzione e il pulsante 12per disatti-
varla.Riscaldamento sedile sinistro
Comando D (fig. 56)
Per inserire il riscaldamento del se-
dile, ruotare il comando su una delle
posizioni “1”, “2” o “3” corrispon-
denti ai diversi livelli di intensità. Per
disinserire il riscaldamento ruotare il
comando sulla posizione “0”.
Spostamento sedile anteriore lato
passeggero – Comando E (fig. 56)
Premere sulla parte anteriore del pul-
sante per far avanzare il sedile anteriore
lato passeggero ed aumentare lo spazio
a disposizione del passeggero posteriore.
Premere sulla parte posteriore del pul-
sante per fare arretrare il sedile.
Azionamento della tendina
parasole elettrica -
Comando F (fig. 56)
Premere sulla parte anteriore del pul-
sante per sollevare la tendina parasole
e sulla parte posteriore per abbassarla
(vedere il paragrafo “Tendina para-
sole elettrica” in questo capitolo).

È tassativamente vietato
ogni intervento in after-
market, con conseguenti
manomissioni della guida o del
piantone sterzo (es. montaggio di
antifurto), che potrebbero causare,
oltre al decadimento delle presta-
zioni del sistema e della garanzia,
gravi problemi di sicurezza , non-
ché la non conformità omologativa
del veicolo.
70
VOLANTELa posizione del volante viene me-
morizzata, insieme alla posizione de-
gli specchi retrovisori esterni, quando
si memorizza la posizione del sedile
guida.
REGOLAZIONE MANUALE
(fig. 59)
Su alcune versioni il volante è rego-
labile manualmente in senso assiale e
verticale; per effettuare la regolazione:
1) Spingere la leva Bin direzione 1.
2) Spostare il volante nella posizione
desiderata, avvicinandolo o allonta-
nandolo e sollevandolo o abbassan-
dolo.
3) Tirare la leva Bin direzione 2
fino a bloccare il volante. La regolazione deve es-
sere effettuata solo con
vettura ferma.
REGOLAZIONE ELETTRICA
(fig. 58)
Il volante é regolabile elettricamente
in senso assiale e verticale. La regola-
zione è possibile solo con chiave d’av-
viamento in posizione MAR.
La regolazione si effettua spostando
il comando Anelle quattro direzioni.
fig. 58
L0A0104b
fig. 59
L0A0331b

71
Con regolazione automatica
(fig. 61)
Lo specchio si predispone automati-
camente nella colorazione per l’uso
diurno o notturno, indipendentemente
dall’accensione delle luci esterne.
Inserendo la retromarcia, lo specchio
si predispone sempre nella colorazione
per l’uso diurno.SPECCHI RETROVISORI
ESTERNI
Gli specchi retrovisori esterni sono
asferici, riscaldabili e regolabili elet-
tricamente. L’azionamento è possibile
solo con chiave di avviamento in po-
sizione MAR.
Per scegliere lo specchio da regolare,
ruotare il selettore A(fig. 62) in po-
sizione 1(specchio sinistro) o in posi-
zione 2 (specchio destro).
fig. 61
L0A0247b
fig. 62
L0A0085b
SPECCHI
RETROVISORI
SPECCHIO RETROVISORE
INTERNO
Con regolazione manuale (fig. 60)
È orientabile nelle quattro direzioni.
Spostando la leva Asi ottiene:
1) posizione normale
2) posizione antiabbagliante.
È provvisto, inoltre, di un disposi-
tivo antinfortunistico che lo fa sgan-
ciare in caso d’urto.
fig. 60
L0A0269b
