Page 1233 of 2643
ELECTRICAL WIRING DIAGRAMSW5–73
c. POSITION OF CONNECTORS AND GROUNDS
S W/H INSTRUMENT PANEL
d. SPLICE PACK
S202
S203
S204
Page 1234 of 2643
5–74WELECTRICAL WIRING DIAGRAMS

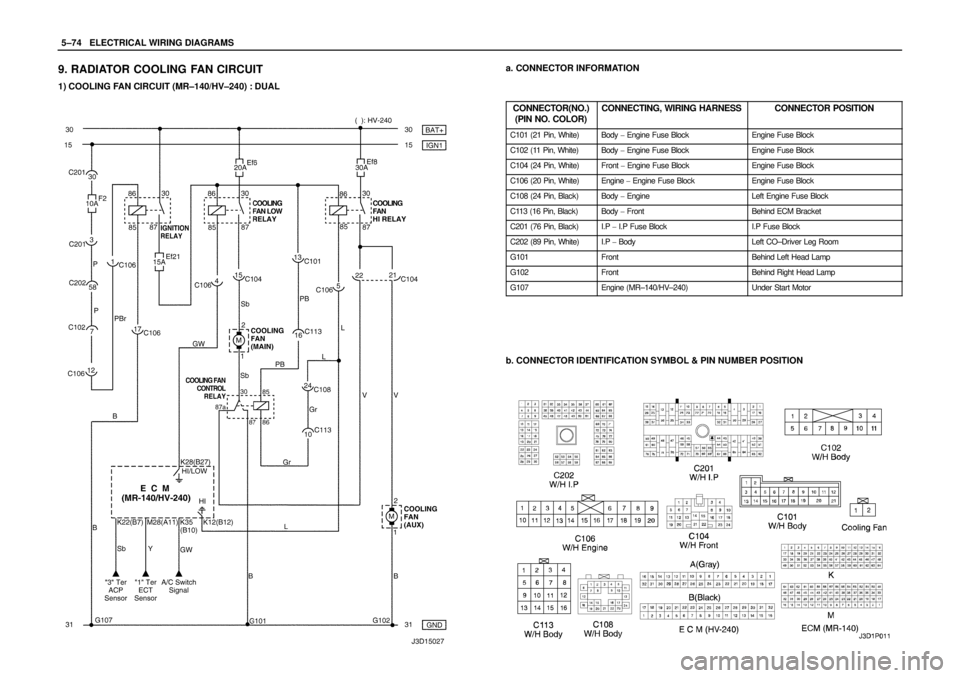

9. RADIATOR COOLING FAN CIRCUIT
1) COOLING FAN CIRCUIT (MR–140/HV–240) : DUAL
a. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C101 (21 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C104 (24 Pin, White)Front Engine Fuse BlockEngine Fuse Block
C106 (20 Pin, White)Engine Engine Fuse BlockEngine Fuse Block
C108 (24 Pin, Black)Body EngineLeft Engine Fuse Block
C113 (16 Pin, Black)Body FrontBehind ECM Bracket
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
G101FrontBehind Left Head Lamp
G102FrontBehind Right Head Lamp
G107Engine (MR–140/HV–240)Under Start Motor
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1235 of 2643
ELECTRICAL WIRING DIAGRAMSW5–75
c. POSITION OF CONNECTORS AND GROUNDS
S W/H ENGINE
S W/H FRONT
Page 1236 of 2643
5–76WELECTRICAL WIRING DIAGRAMS

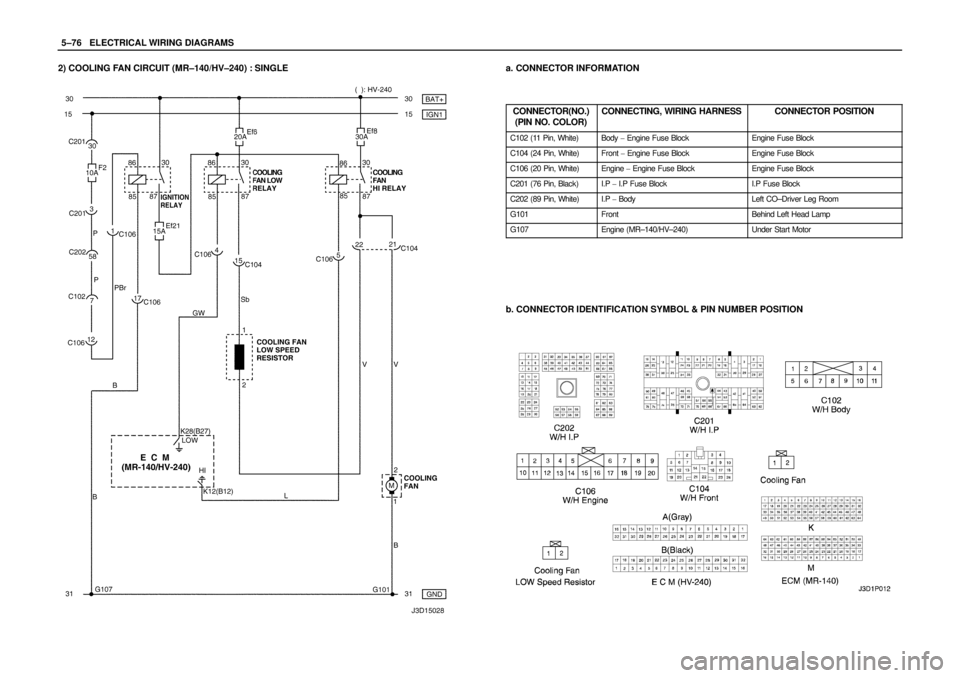

2) COOLING FAN CIRCUIT (MR–140/HV–240) : SINGLEa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C104 (24 Pin, White)Front Engine Fuse BlockEngine Fuse Block
C106 (20 Pin, White)Engine Engine Fuse BlockEngine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
G101FrontBehind Left Head Lamp
G107Engine (MR–140/HV–240)Under Start Motor
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1237 of 2643
ELECTRICAL WIRING DIAGRAMSW5–77
c. POSITION OF CONNECTORS AND GROUNDS
S W/H ENGINE
S W/H FRONT
Page 1238 of 2643
5–78WELECTRICAL WIRING DIAGRAMS

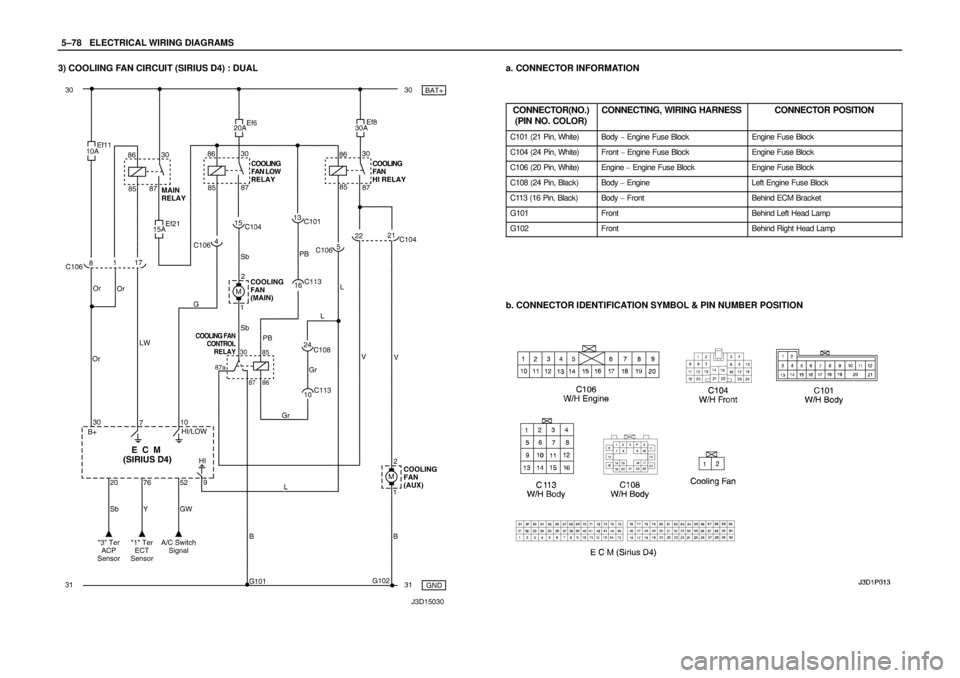

3) COOLIING FAN CIRCUIT (SIRIUS D4) : DUALa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C101 (21 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C104 (24 Pin, White)Front Engine Fuse BlockEngine Fuse Block
C106 (20 Pin, White)Engine Engine Fuse BlockEngine Fuse Block
C108 (24 Pin, Black)Body EngineLeft Engine Fuse Block
C113 (16 Pin, Black)Body FrontBehind ECM Bracket
G101FrontBehind Left Head Lamp
G102FrontBehind Right Head Lamp
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1239 of 2643
ELECTRICAL WIRING DIAGRAMSW5–79
c. POSITION OF CONNECTORS AND GROUNDS
S W/H ENGINE
S W/H FRONT
Page 1240 of 2643
5–80WELECTRICAL WIRING DIAGRAMS

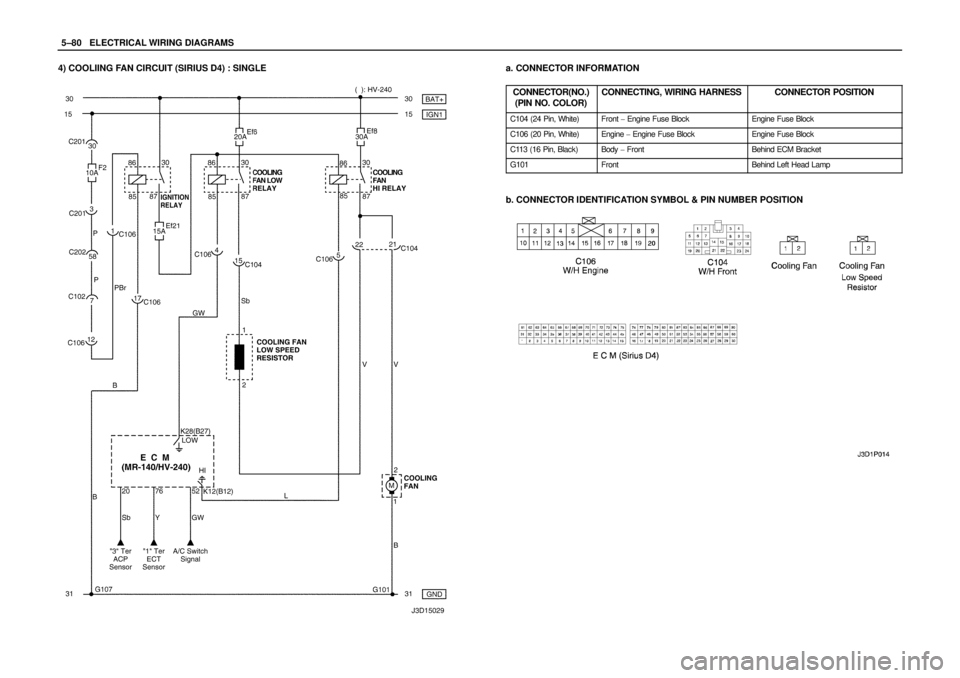

4) COOLIING FAN CIRCUIT (SIRIUS D4) : SINGLEa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C104 (24 Pin, White)Front Engine Fuse BlockEngine Fuse Block
C106 (20 Pin, White)Engine Engine Fuse BlockEngine Fuse Block
C113 (16 Pin, Black)Body FrontBehind ECM Bracket
G101FrontBehind Left Head Lamp
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
