Page 977 of 2643
3–4WWIRING DIAGRAM FOR POWER SUPPLIES
4. 15A TER ”IGN2”, 15C TER ”ACC” POWER SUPPLY CIRCUIT (I.P FUSE
BLOCK)
Page 978 of 2643
WIRING DIAGRAM FOR POWER SUPPLIESW3–5

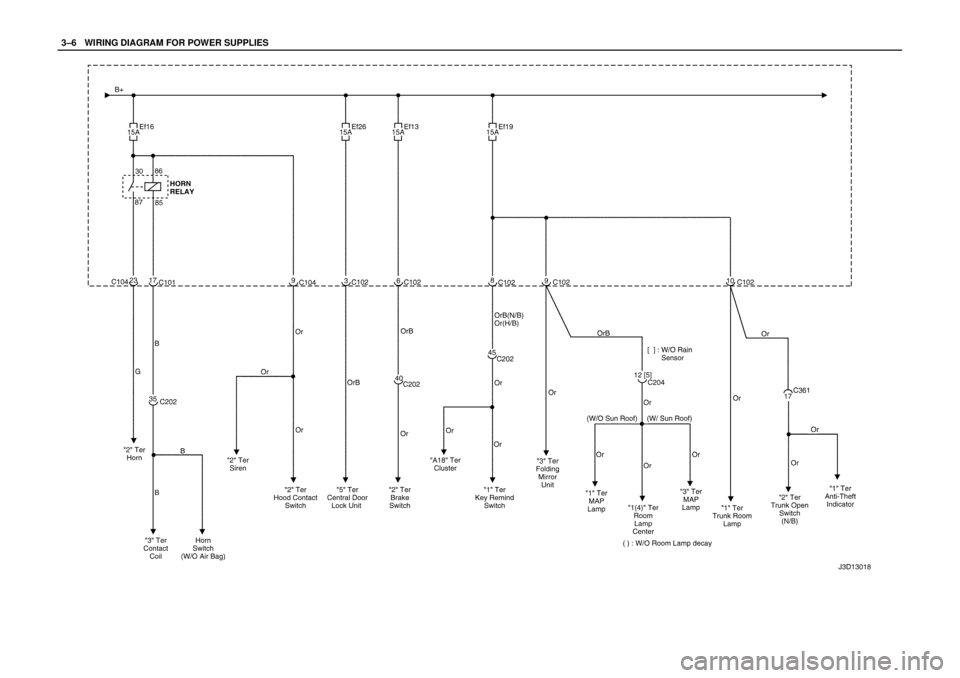

5. ENGINE FUSE BLOCK & RELAY CIRCUIT

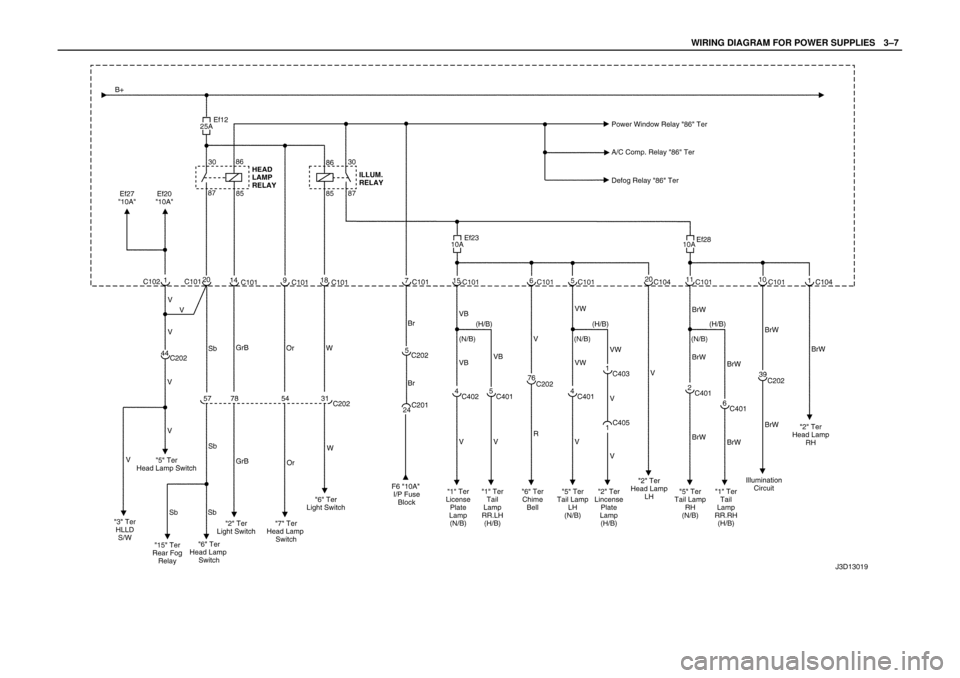

Page 979 of 2643
3–6WWIRING DIAGRAM FOR POWER SUPPLIES

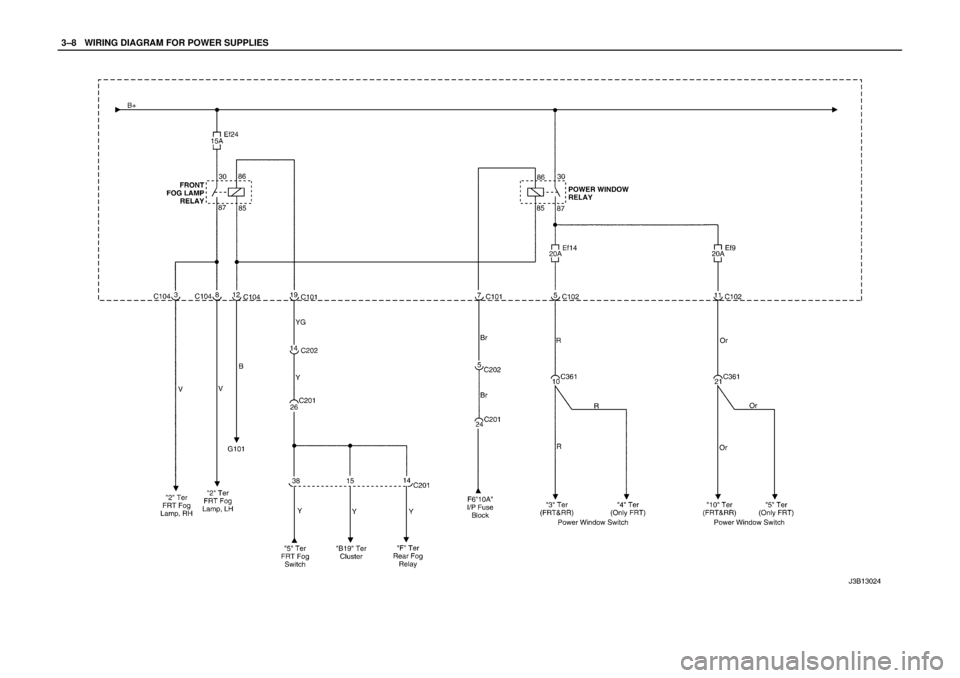

Page 980 of 2643
WIRING DIAGRAM FOR POWER SUPPLIESW3–7

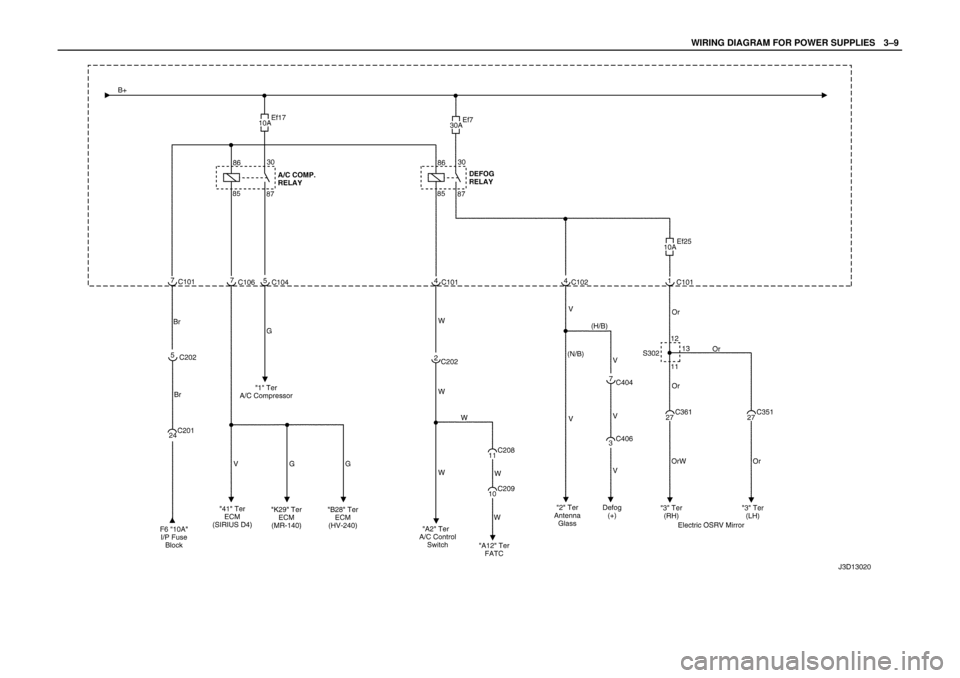

Page 981 of 2643
3–8WWIRING DIAGRAM FOR POWER SUPPLIES
Page 982 of 2643
WIRING DIAGRAM FOR POWER SUPPLIESW3–9

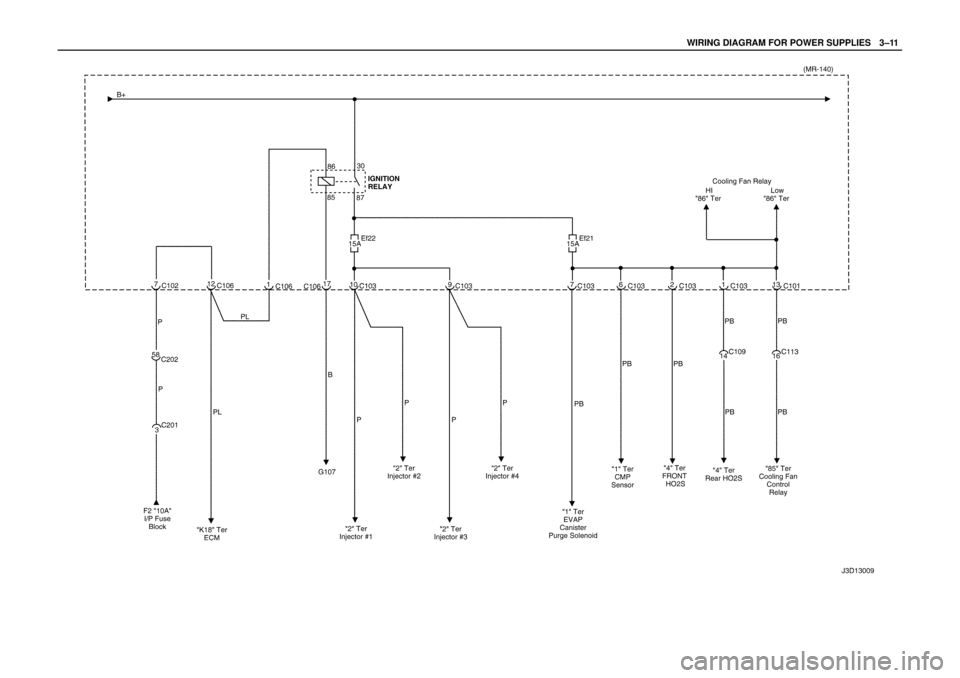

Page 983 of 2643
3–10WWIRING DIAGRAM FOR POWER SUPPLIES
Page 984 of 2643
WIRING DIAGRAM FOR POWER SUPPLIESW3–11
