Page 1217 of 2643
ELECTRICAL WIRING DIAGRAMSW5–57
c. POSITION OF CONNECTORS AND GROUNDS
S W/H TCM
S W/H INSTRUMENT PANEL
Page 1218 of 2643
5–58WELECTRICAL WIRING DIAGRAMS

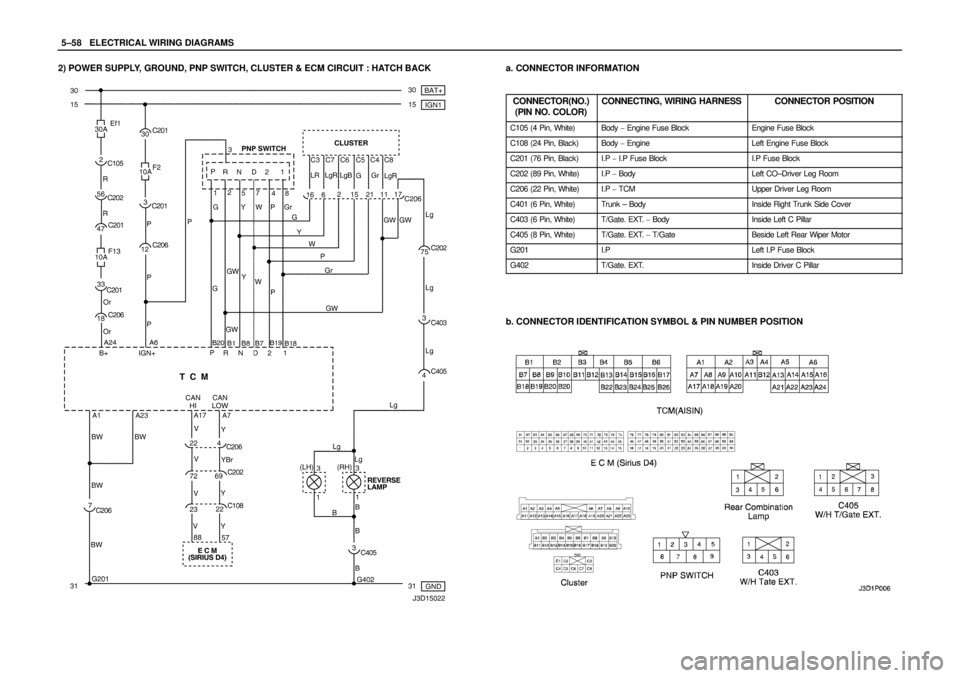

2) POWER SUPPLY, GROUND, PNP SWITCH, CLUSTER & ECM CIRCUIT : HATCH BACKa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C105 (4 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C108 (24 Pin, Black)Body EngineLeft Engine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C206 (22 Pin, White)I.P TCMUpper Driver Leg Room
C401 (6 Pin, White)Trunk – BodyInside Right Trunk Side Cover
C403 (6 Pin, White)T/Gate. EXT. BodyInside Left C Pillar
C405 (8 Pin, White)T/Gate. EXT. T/GateBeside Left Rear Wiper Motor
G201I.PLeft I.P Fuse Block
G402T/Gate. EXT.Inside Driver C Pillar
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1219 of 2643
ELECTRICAL WIRING DIAGRAMSW5–59
c. POSITION OF CONNECTORS AND GROUNDS
S W/H TCM
S W/H INSTRUMENT PANEL
Page 1220 of 2643
5–60WELECTRICAL WIRING DIAGRAMS
3) BRAKE SWITCH, BTSI SOLENOID, ISS SENSOR & TRANSAXLE CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C206 (22 Pin, White)I.P TCMUpper Driver Leg Room
G201I.PLeft I.P Fuse Block
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1221 of 2643
ELECTRICAL WIRING DIAGRAMSW5–61
c. POSITION OF CONNECTORS AND GROUNDS
S W/H TCM
S W/H INSTRUMENT PANEL
Page 1222 of 2643
5–62WELECTRICAL WIRING DIAGRAMS

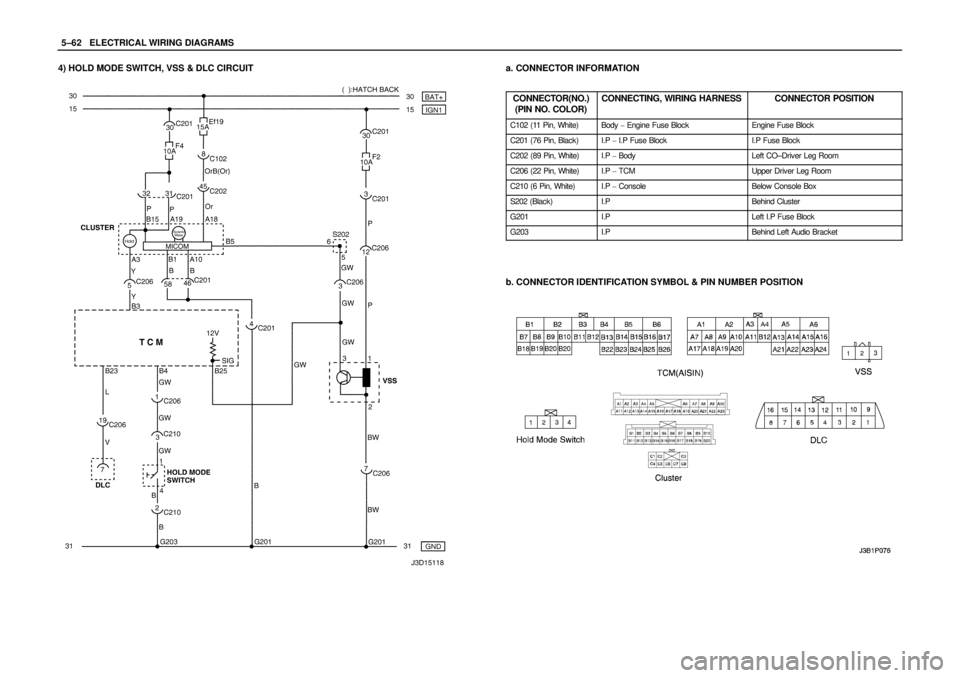

4) HOLD MODE SWITCH, VSS & DLC CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C206 (22 Pin, White)I.P TCMUpper Driver Leg Room
C210 (6 Pin, White)I.P ConsoleBelow Console Box
S202 (Black)I.PBehind Cluster
G201I.PLeft I.P Fuse Block
G203I.PBehind Left Audio Bracket
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1223 of 2643
ELECTRICAL WIRING DIAGRAMSW5–63
c. POSITION OF CONNECTORS AND GROUNDS
S W/H TCM
S W/H INSTRUMENT PANEL
d. SPLICE PACK
S202
Page 1224 of 2643
5–64WELECTRICAL WIRING DIAGRAMS

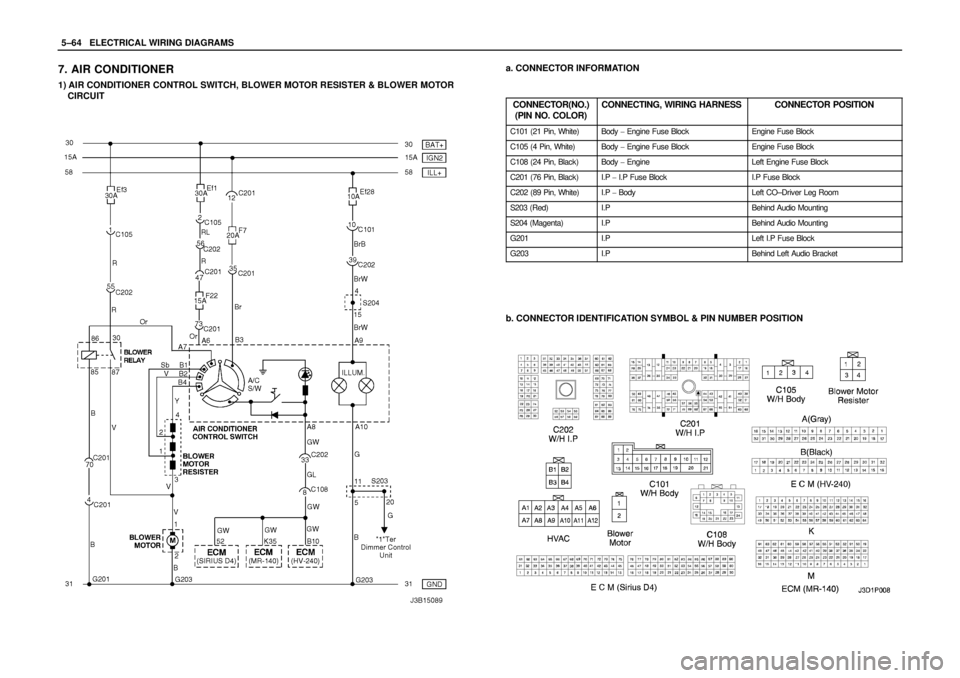

7. AIR CONDITIONER
1) AIR CONDITIONER CONTROL SWITCH, BLOWER MOTOR RESISTER & BLOWER MOTOR
CIRCUIT
a. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C101 (21 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C105 (4 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C108 (24 Pin, Black)Body EngineLeft Engine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
S203 (Red)I.PBehind Audio Mounting
S204 (Magenta)I.PBehind Audio Mounting
G201I.PLeft I.P Fuse Block
G203I.PBehind Left Audio Bracket
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
