c. POSITION OF CONNECTORS AND GROUNDS
S W/H ENGINE
d. SPLICE PACK
S101
Page 1186 of 2643
5–26WELECTRICAL WIRING DIAGRAMS
3) IAC, SENSOR (MAP, ECT, TP, IAT, KNOCK & ACP) & EGR VALVE CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C103 (10 Pin, White)Engine Engine Fuse BlockEngine Fuse Block
C106 (20 Pin, White)Engine Engine Fuse BlockEngine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
S101 (Black)Engine (MR–140/HV–240)Upper Transmission
G107Engine (MR–140/HV–240)Under Start Motor
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
J3B1P010
Page 1187 of 2643
ELECTRICAL WIRING DIAGRAMSW5–27
c. POSITION OF CONNECTORS AND GROUNDS
S W/H ENGINE
d. SPLICE PACK
S101
Page 1188 of 2643
5–28WELECTRICAL WIRING DIAGRAMS
4) EVAP CANISTER PURGE SOLENOID, CMP SENSOR, CLUSTER & VSS CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C103 (10 Pin, White)Engine Engine Fuse BlockEngine Fuse Block
C106 (20 Pin, White)Engine Engine Fuse BlockEngine Fuse Block
C108 (24 Pin, Black)Body EngineLeft Engine Fuse Block
C113 (16 Pin, Black)Body FrontBehind ECM Bracket
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C206 (22 Pin, White)I.P TCMUpper Driver Leg Room
S202 (Black)I.PBehind Cluster
G104EngineUnder Start Motor
G107Engine (MR–140/HV–240)Under Start Motor
G201I.PLeft I.P Fuse Block
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
Page 1189 of 2643
ELECTRICAL WIRING DIAGRAMSW5–29
c. POSITION OF CONNECTORS AND GROUNDS
S W/H ENGINE
S W/H FRONT
d. SPLICE PACK
S202
Page 1190 of 2643
5–30WELECTRICAL WIRING DIAGRAMS

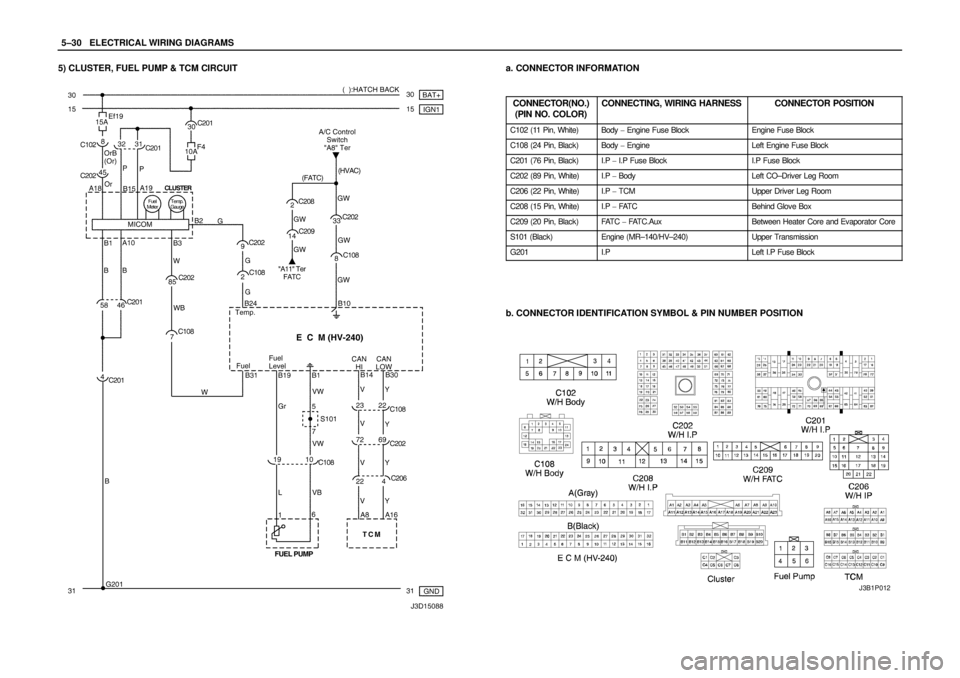

5) CLUSTER, FUEL PUMP & TCM CIRCUITa. CONNECTOR INFORMATION
CONNECTOR(NO.)
(PIN NO. COLOR)
CONNECTING, WIRING HARNESSCONNECTOR POSITION
C102 (11 Pin, White)Body Engine Fuse BlockEngine Fuse Block
C108 (24 Pin, Black)Body EngineLeft Engine Fuse Block
C201 (76 Pin, Black)I.P I.P Fuse BlockI.P Fuse Block
C202 (89 Pin, White)I.P BodyLeft CO–Driver Leg Room
C206 (22 Pin, White)I.P TCMUpper Driver Leg Room
C208 (15 Pin, White)I.P FAT CBehind Glove Box
C209 (20 Pin, Black)FAT C FAT C . A u xBetween Heater Core and Evaporator Core
S101 (Black)Engine (MR–140/HV–240)Upper Transmission
G201I.PLeft I.P Fuse Block
b. CONNECTOR IDENTIFICATION SYMBOL & PIN NUMBER POSITION
J3B1P012
Page 1191 of 2643
ELECTRICAL WIRING DIAGRAMSW5–31
c. POSITION OF CONNECTORS AND GROUNDS
S W/H ENGINE
S W/H TCM
d. SPLICE PACK
S101
Page 1192 of 2643
5–32WELECTRICAL WIRING DIAGRAMS

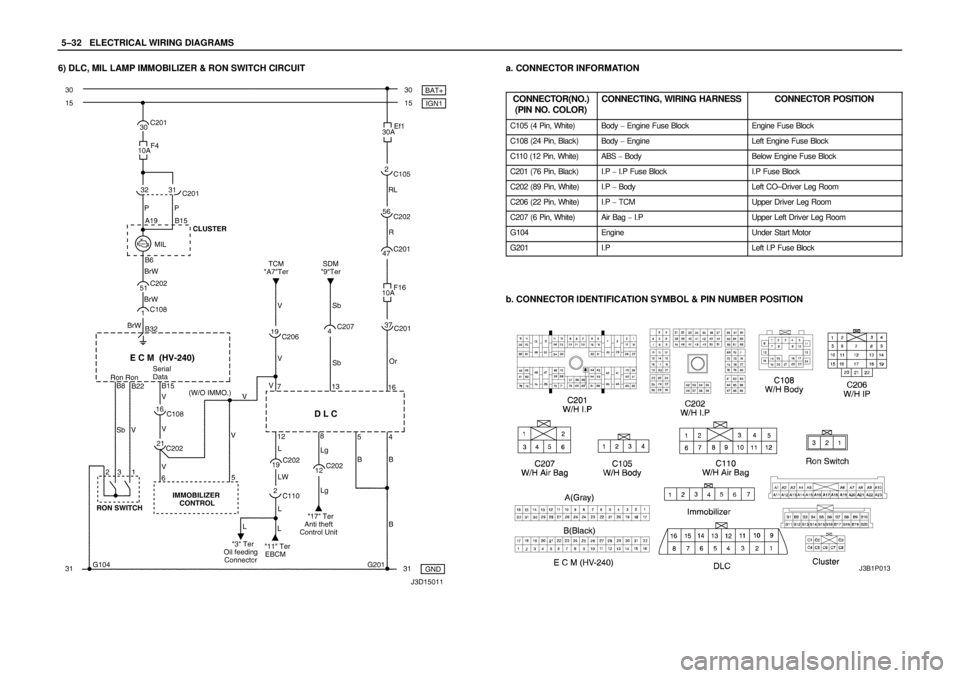

6) DLC, MIL LAMP IMMOBILIZER & RON SWITCH CIRCUITa. CONNECTOR INFORMATION
